乐高NXT超声波测距传感组件结构设计

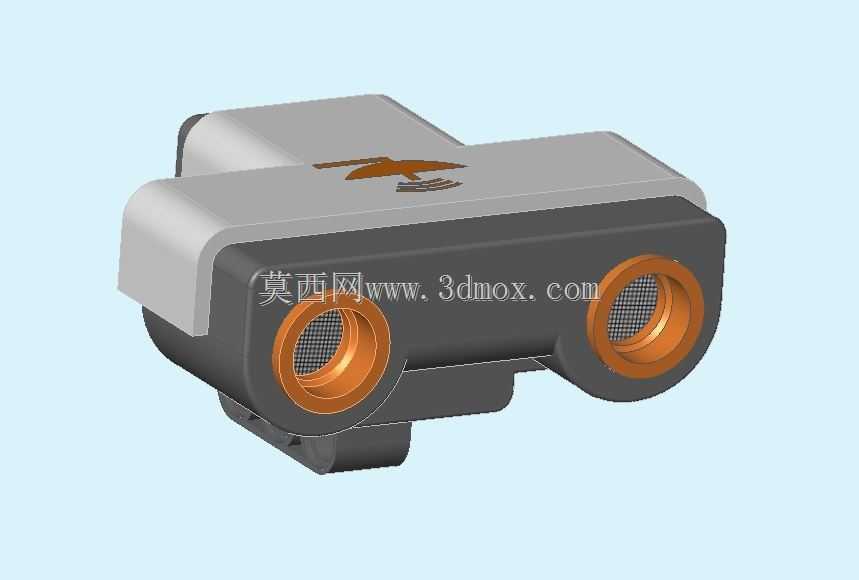

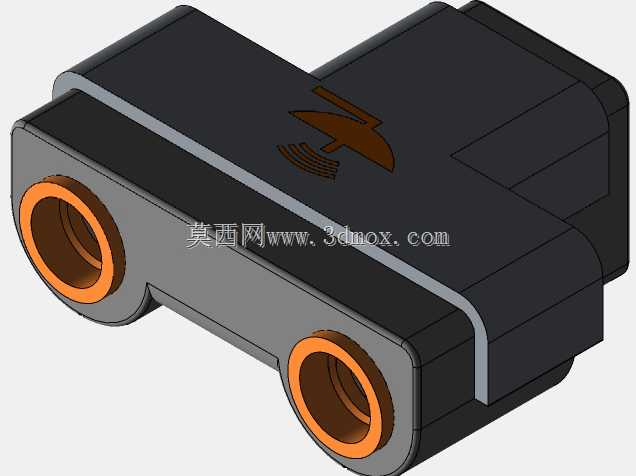

　　在教育机器人、小型移动机器人开发场景中，这类超声波传感单元是实现环境距离感知的核心部件，主要承担非接触式测距功能，通过发射并接收反射的超声波信号，计算传感器与前方障碍物之间的距离，为机器人的路径规划、避障动作、定点停靠等行为提供实时的距离数据支撑，广泛适配乐高NXT系列教育机器人平台，也可经过接口改造用于小型创客类移动机器人的感知系统搭建。从功能特性来看，该传感单元采用双探头布局，两个圆形探头分别承担超声波发射与接收的功能，探头外圈做了橙色的环形结构设计，既可以区分功能区域，也能在装配时快速识别探头的安装方向，避免装反导致的信号收发异常。探头表面的网状结构是超声波透声面，设计时需要保证该区域无遮挡，透声面的开孔率经过匹配调校，

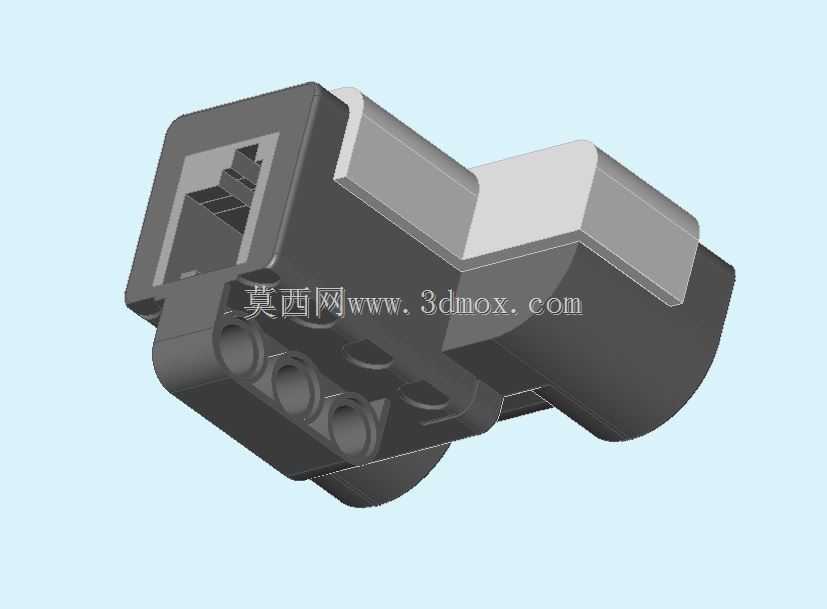

　　既能保证超声波信号的高效穿透，又能阻挡外界灰尘、细小杂物进入探头内部，保护内部的压电换能元件。整体壳体采用上下扣合的分体式结构，上壳为浅灰色工程塑料材质，表面印有超声波标识，方便使用者快速识别部件类型，下壳为深灰色，两个探头从下壳前端伸出，壳体尾部预留了标准的乐高NXT接口安装位，接口位置的尺寸完全匹配乐高积木的安装孔位标准，可直接插接在NXT主控器的对应端口上，无需额外转接结构。从设计思路层面，该部件的建模完全遵循乐高机械件的装配公差标准，所有安装孔位的间距、凸点尺寸、卡扣配合量都严格对应实物的装配要求，壳体的壁厚设计均匀，避免注塑生产时出现缩痕、翘曲等缺陷，上下壳的扣合位置做了定位止口设计，装配时可以快速对齐，

　　不需要额外的定位工装就能保证上下壳的配合间隙均匀。探头与壳体的配合位置做了环形限位台阶，探头装入后不会出现轴向窜动，保证透声面与壳体前端面的平齐度，避免因探头突出或内凹导致的超声波发射角度偏移，影响测距的准确性。外形尺寸方面，该传感单元整体为近似长方体的紧凑结构，长度方向适配乐高标准梁的安装孔距，宽度方向不超过两个乐高单位的尺寸，安装边界上，壳体底部带有标准的乐高凸点连接结构，可以直接固定在乐高梁、板类零件的上表面，也可以通过侧装支架固定在机器人的侧面、前端等不同位置，安装时需要注意探头前方不能有超出壳体前端的结构件遮挡，预留的探测角度范围为水平方向约30度，垂直方向约15度，安装高度建议距离地面10到15厘米，

　　避免地面反射的超声波信号干扰测距结果。在结构细节上，壳体的边角都做了圆角过渡处理，没有尖锐的棱角，符合教育类产品的安全设计要求，上壳表面的标识采用凹印设计，建模时还原了标识的凹陷深度，不会因为长期摩擦导致标识磨损脱落。内部的腔体空间预留了电路板、压电换能器的安装位置，腔体内部做了简单的筋位设计，既可以增强壳体的结构强度，避免摔落时壳体开裂，也能对内部的电路板起到限位作用，防止电路板在壳体内晃动导致的接线松脱。接口位置的塑胶护套做了加厚处理，因为使用过程中经常需要插拔接线，加厚的护套可以提升接口位置的抗弯折能力，延长部件的使用寿命。对于三维建模从业者来说，这类标准模块化传感部件的建模重点在于安装接口的尺寸准确性，所有配合面的公差需要控制在0.1毫米以内，才能保证后续装配时与其他乐高零件的匹配度，同时要还原部件的分模线位置、表面细节特征，保证模型的写实度，在做机器人整体装配仿真时，该部件的安装位置、探测范围可以直接作为避障算法调试的参考依据，不需要额外对部件尺寸进行二次测量。
