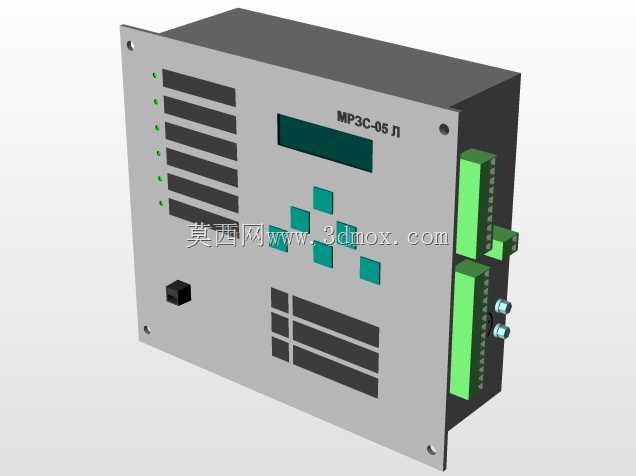

嵌入式安装MRZS-05L保护继电器结构

　　在工业配电、低压成套控制柜、终端用电保护回路的设计选型环节，保护继电器是承担回路故障检测、动作触发、故障隔离的核心二次元件，这款MRZS-05L型保护继电器的三维结构，完整还原了量产器件的实际装配形态，能直接用于成套柜的布局干涉校验、安装孔位匹配、接线空间预留的设计工作。从实际应用场景来看，这类导轨嵌入式安装的保护继电器，多用于中小型电机回路保护、低压馈线回路的过流/缺相检测、工业设备的控制回路异常切断，在工厂动力柜、设备配套电控箱、光伏并网侧的低压保护单元里都有大量同形态器件的应用，建模时完整保留了器件的安装法兰边结构，两侧带安装固定孔的凸耳完全贴合实际器件的安装尺寸，设计成套柜面板开孔时，可以直接提取模型的外轮廓边界作为开孔参考，不需要额外核对二维样本的尺寸公差，能减少前期布局时的尺寸核对工作量。

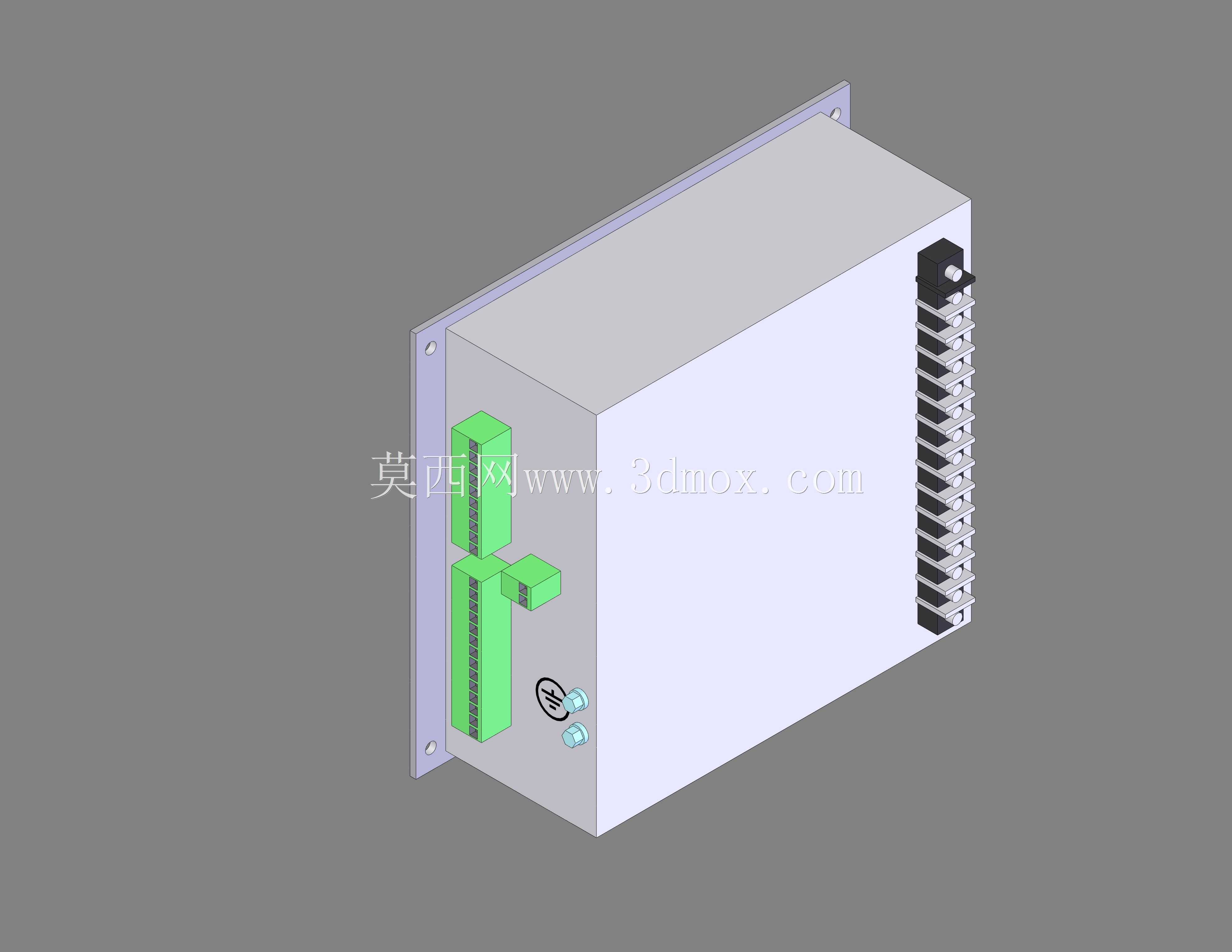

　　从器件本身的功能结构来看，模型还原了正面的两组绿色接线端子排，这部分是外接电流采样信号、控制电源输入、动作信号输出的接口，端子的排布间距、接线空间的预留都和实物一致，建模时特意保留了端子旁的标识区域凸起，方便设计时对接线标识的排版做参考；侧面的黑色多针接插件是扩展通讯或者联动信号的接口，这类接口多用于多台保护装置的信号联动，或者外接远程复位、故障指示的附件，模型里接插件的针脚排布、插合方向都做了准确还原，能避免设计时出现接线侧和柜内走线槽干涉的问题。器件外壳采用的是阻燃工程塑料的薄壁壳体结构，壳体的拔模角度、边角的圆弧过渡都符合注塑件的实际生产工艺，没有出现建模时常见的直角尖角、壁厚不均的问题，外壳表面的接地标识、参数标识区域的浅凹槽也做了还原，能直观看到实物的丝印区域位置。

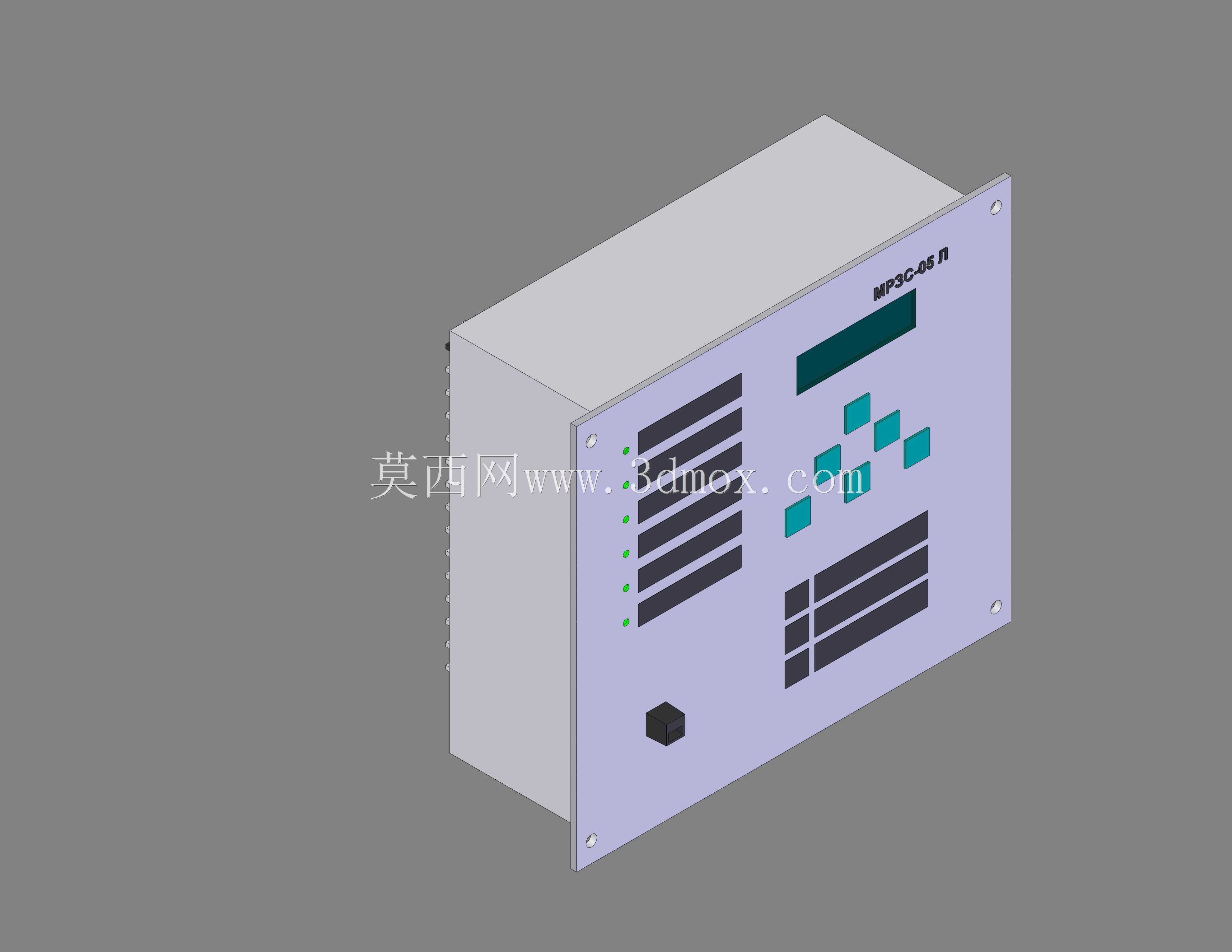

　　设计思路上，这款继电器采用的是面板嵌入式安装加后侧走线的结构，主体壳体嵌入柜体内，仅法兰边贴合柜面板表面，这种结构的优势是能节省柜内的正面操作空间，同时所有接线都在柜体后侧完成，能让柜内走线更规整，避免正面接线带来的线缆杂乱问题。建模时对安装边界做了精准的还原：法兰边的突出厚度、壳体嵌入柜体部分的截面尺寸、后侧接线端子的突出长度都和实物一致，在做电控柜三维布局时，直接导入这个模型就能校验面板开孔后，器件后侧和柜内安装的断路器、接触器、走线槽之间的安全距离，不需要反复调整器件位置。另外模型里还原了壳体侧面的散热浅槽结构，这部分是器件长时间带载运行时的散热通道，设计布局时要注意不能被其他元件或者线缆遮挡散热槽，避免器件内部温升过高影响保护精度和使用寿命。

　　从结构细节来看，端子部分的接线螺钉沉孔、端子的防脱卡扣结构都做了还原，能直观看到接线时导线的插入深度、螺钉拧紧的操作空间，在做接线工艺设计时，可以参考这个模型预留合适的接线操作空间，避免出现端子距离其他元件过近，导致接线工具无法操作的问题。安装法兰上的固定孔是沉孔结构，安装时用沉头螺钉从正面固定，固定后螺钉头不会突出法兰表面，能保持面板的平整性，模型里沉孔的深度、孔径都符合标准沉头螺钉的安装尺寸，设计时可以直接调用对应的标准件模型完成装配，不需要额外调整孔位参数。对于做二次回路设计的工程师来说，这个模型的结构还原度足够支撑从布局设计、干涉校验到安装工艺文件输出的全流程使用，不需要再对模型做额外的结构修补，能大幅提升成套电控设备的三维设计效率。
