伯恩斯ACE128旋转编码器测试台结构

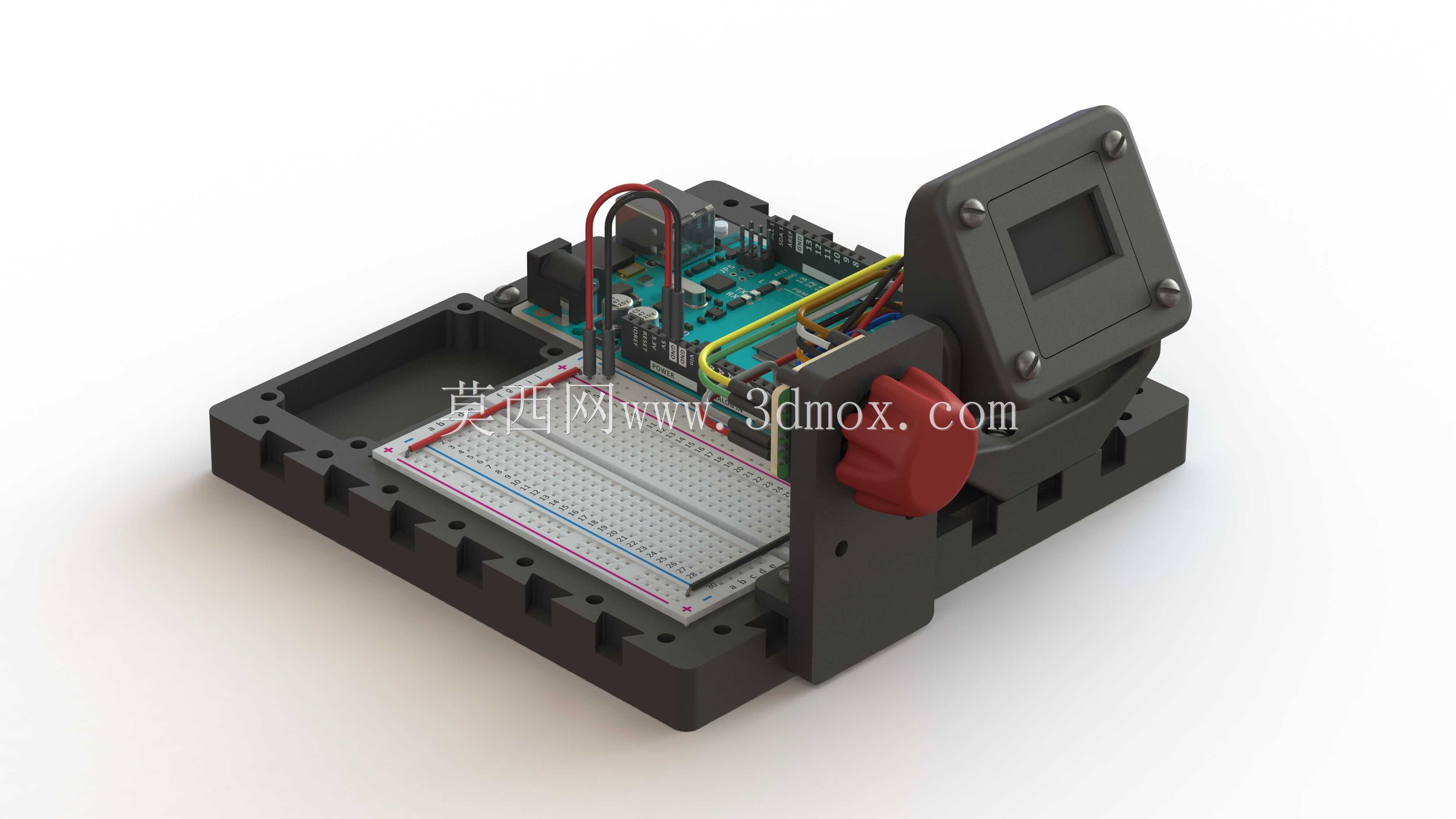

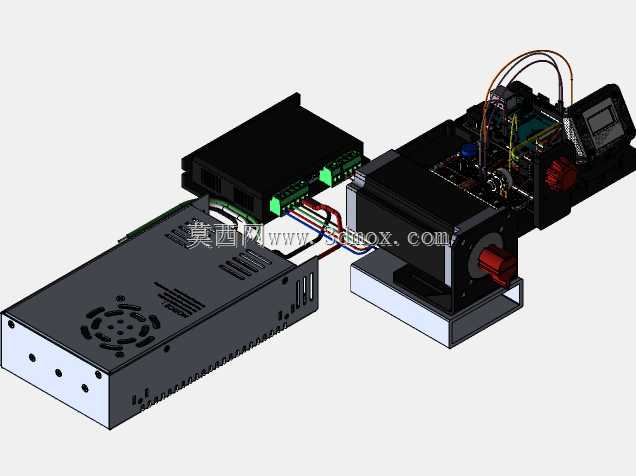

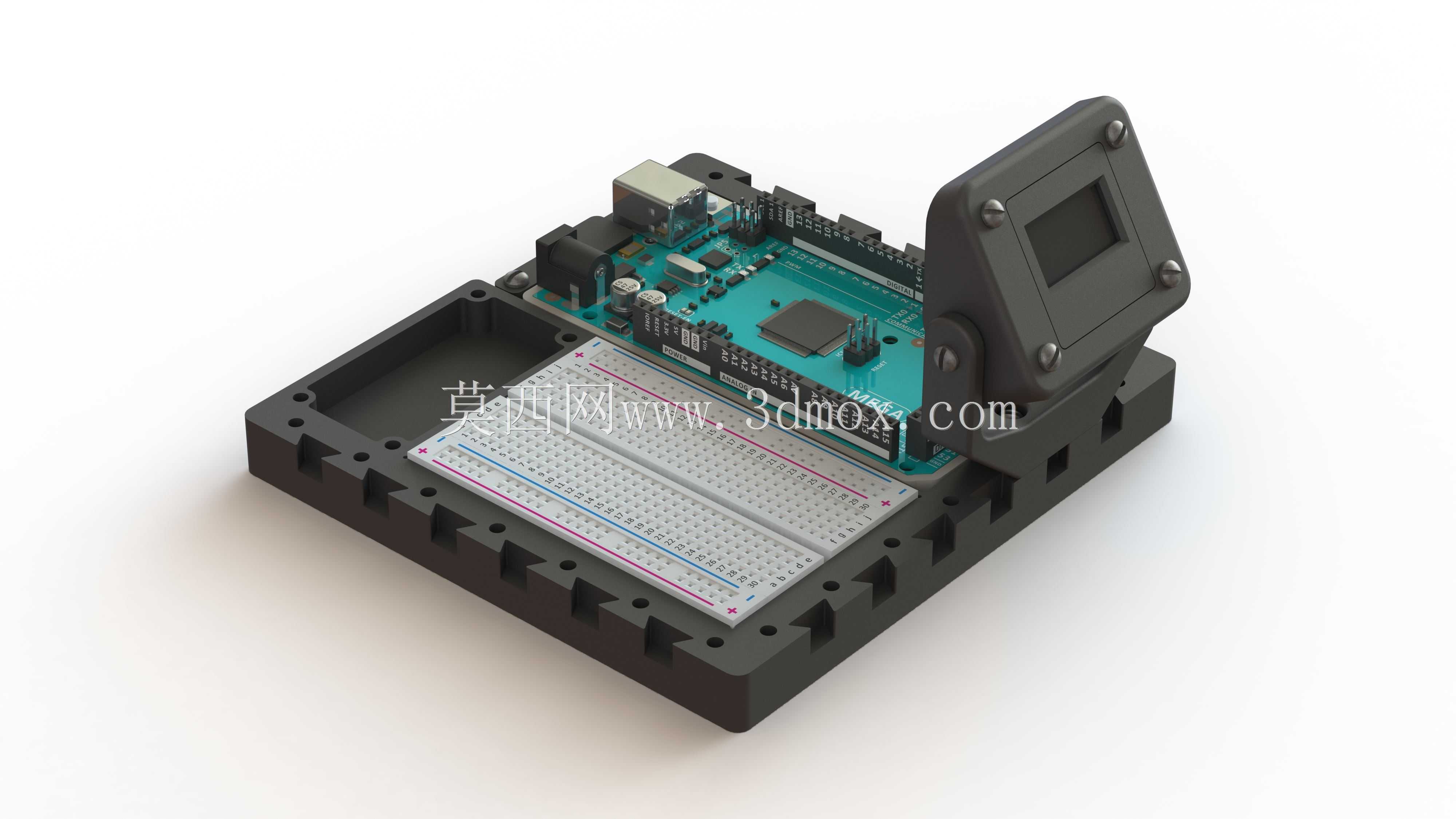

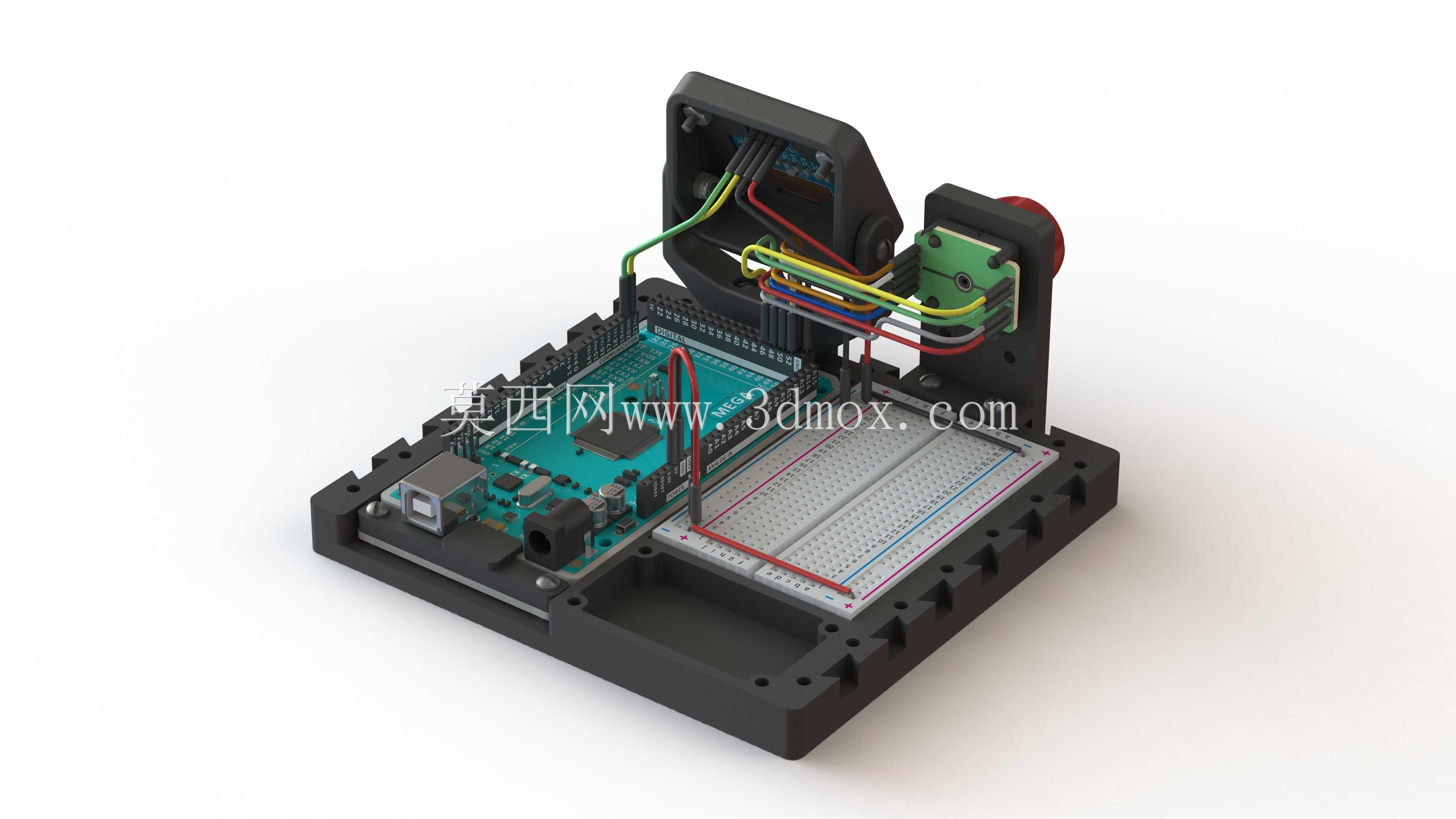

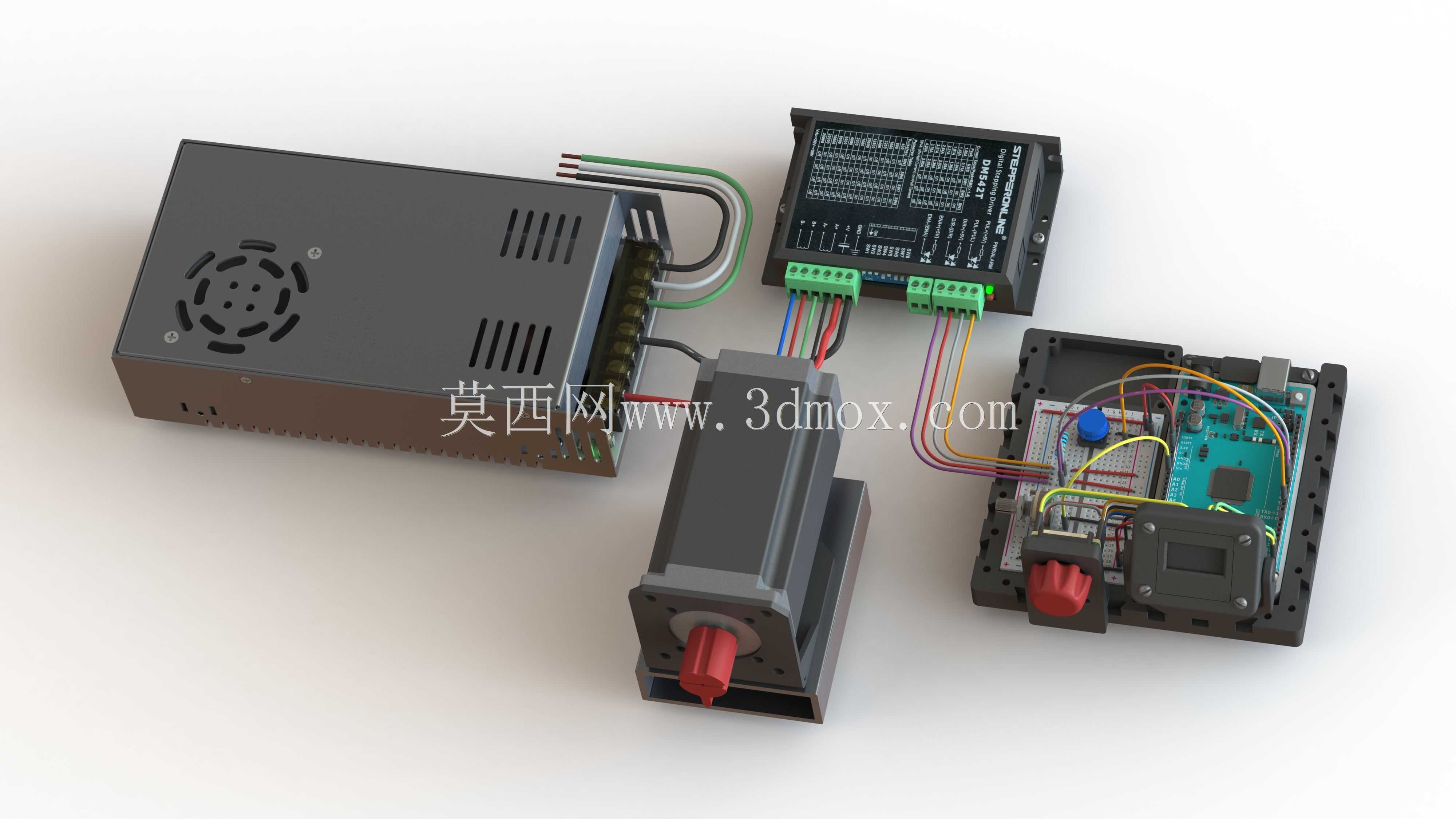

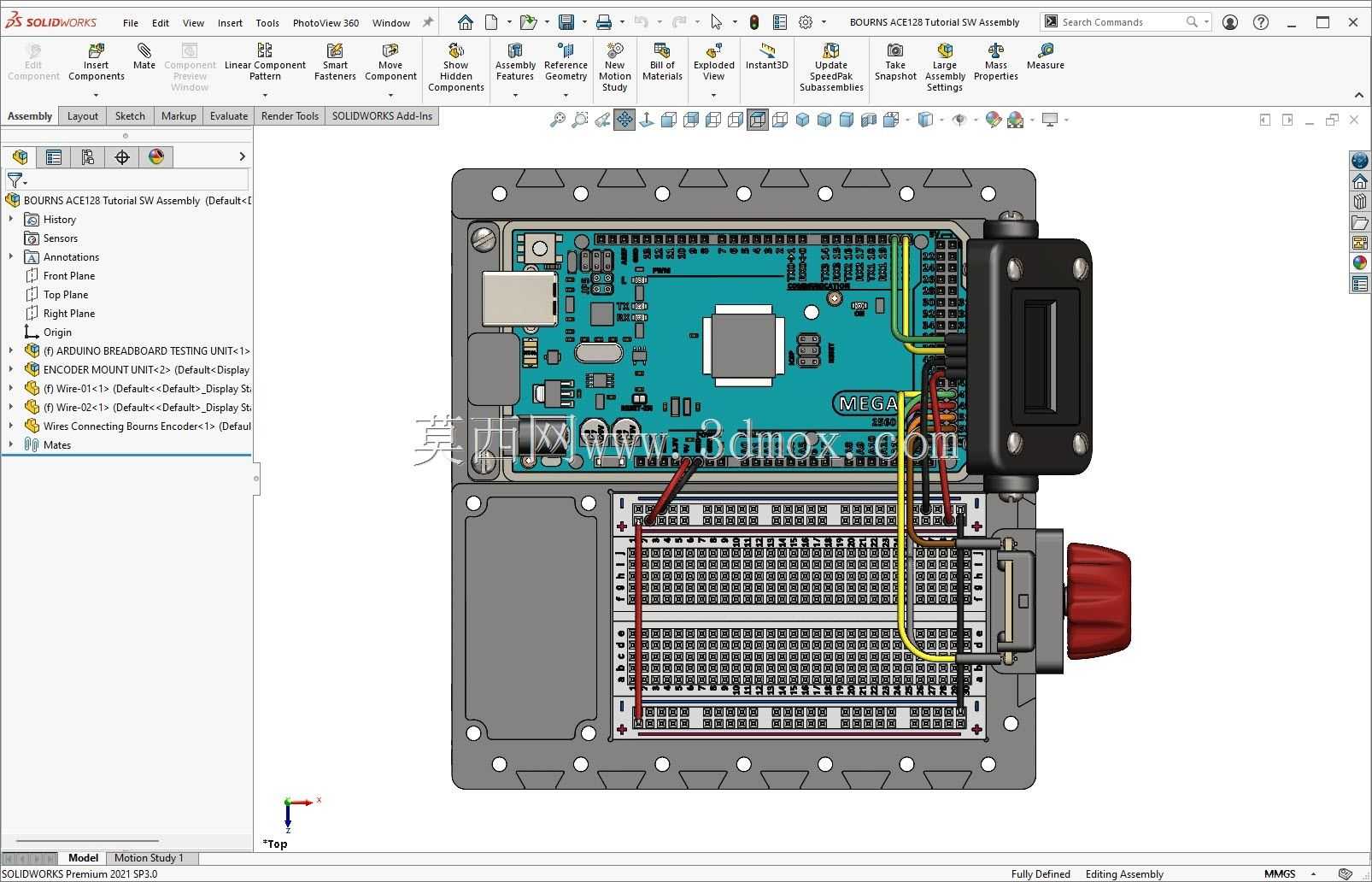

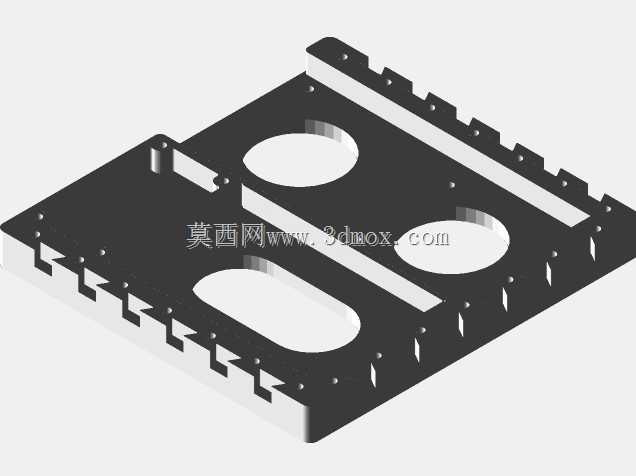

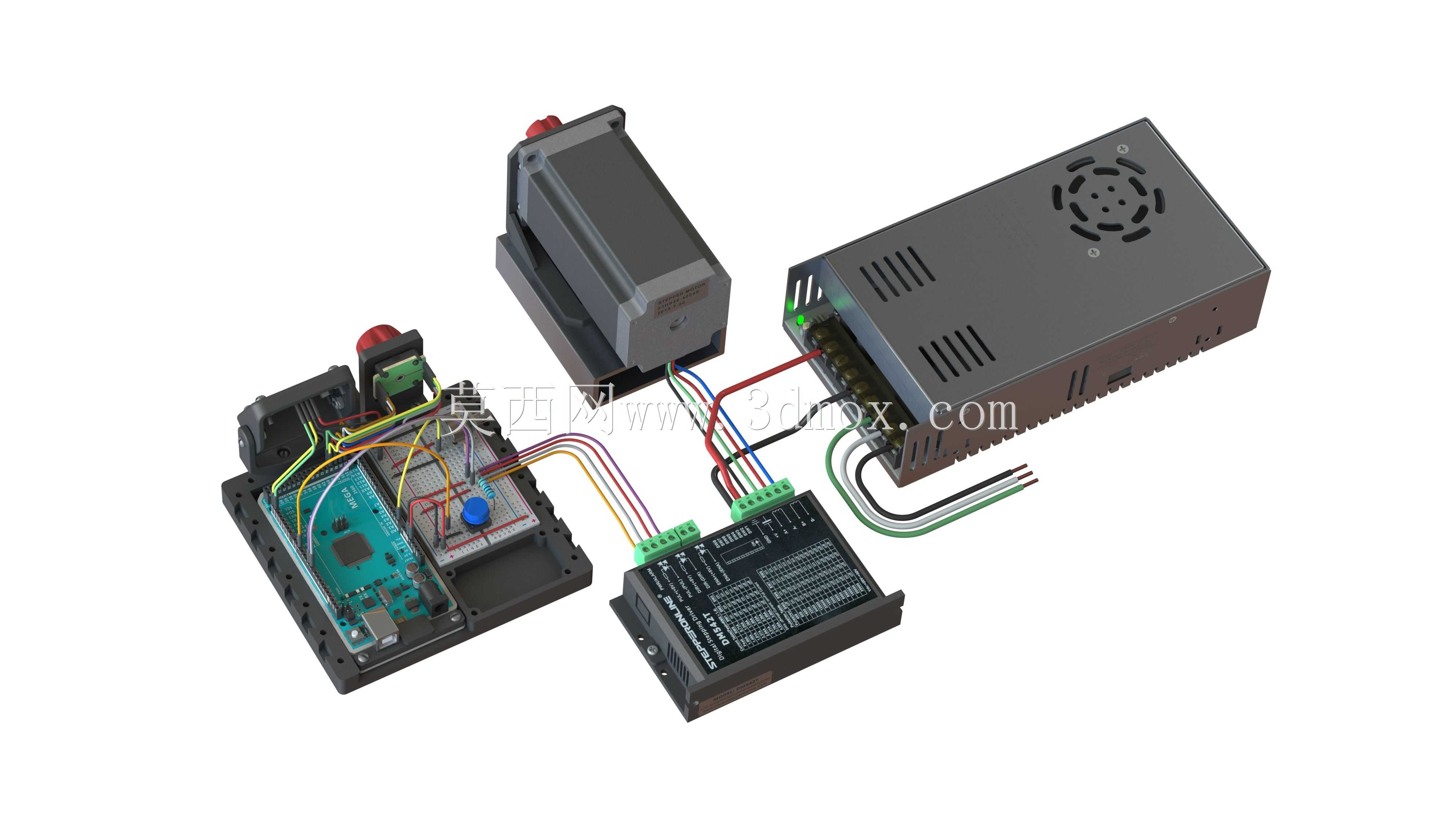

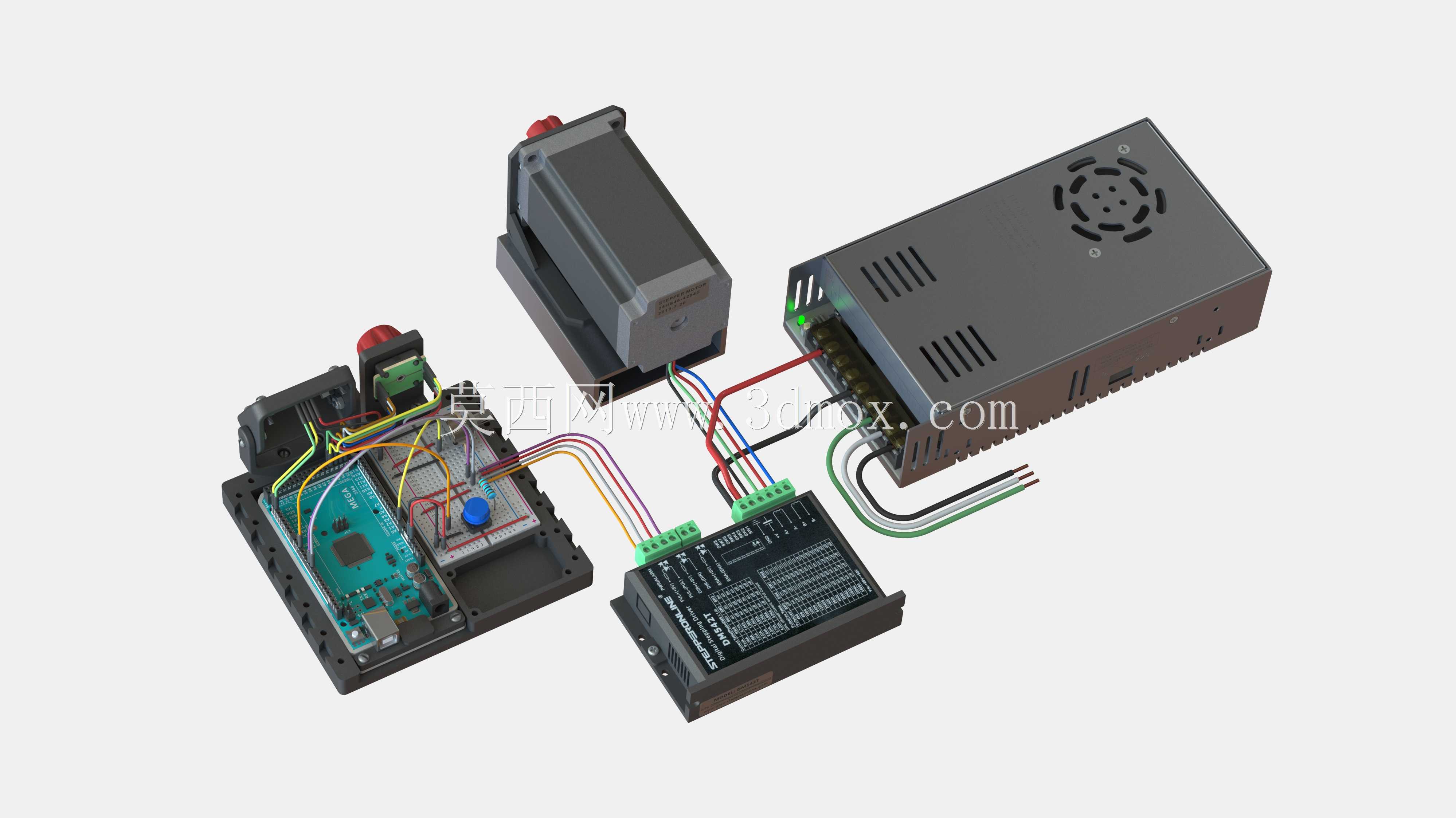

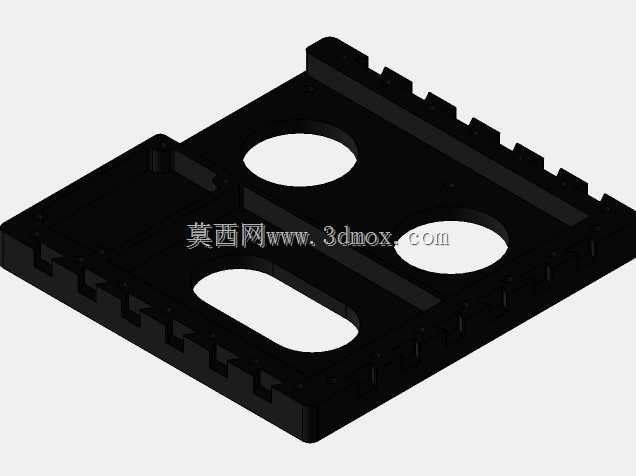

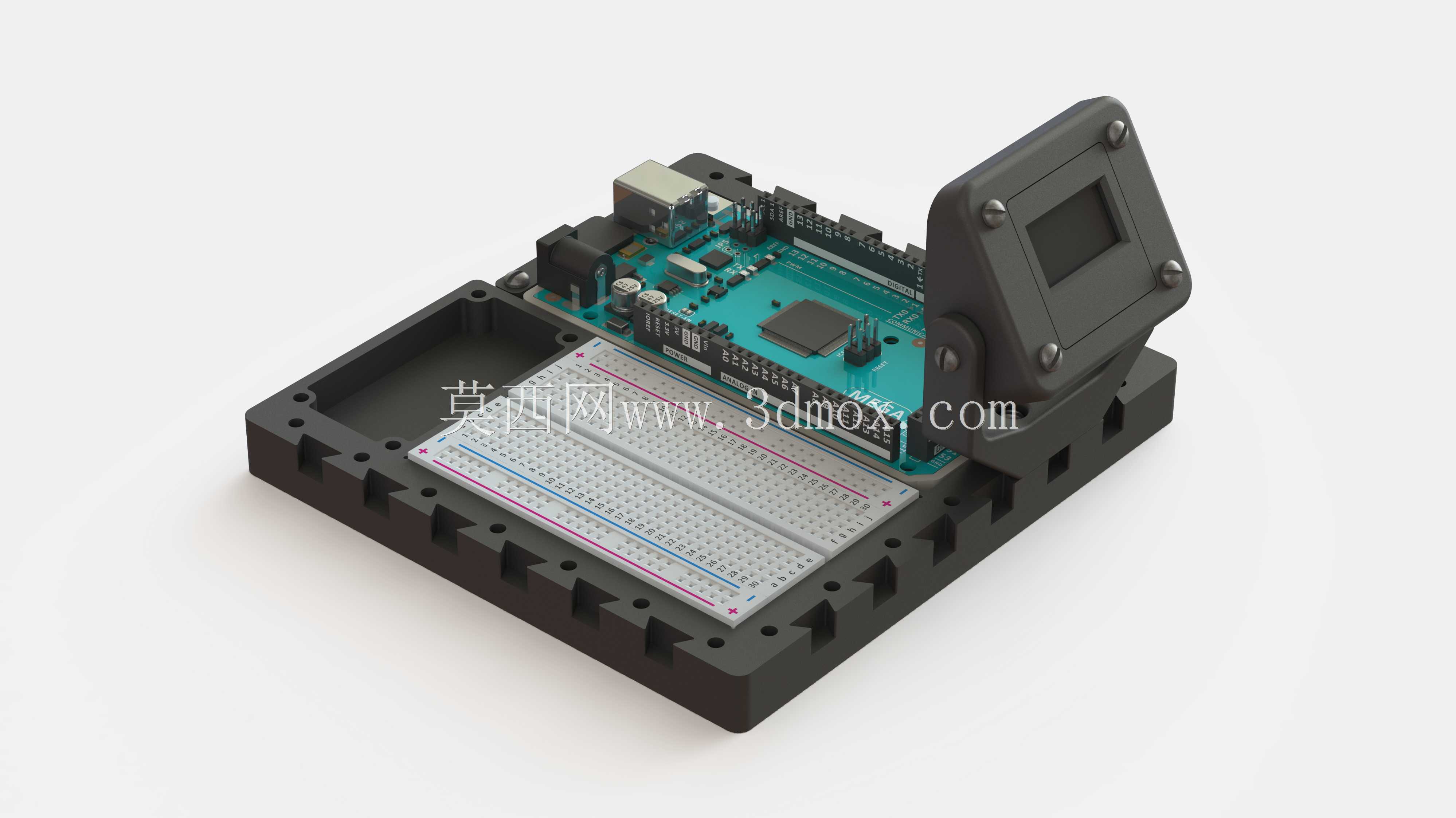

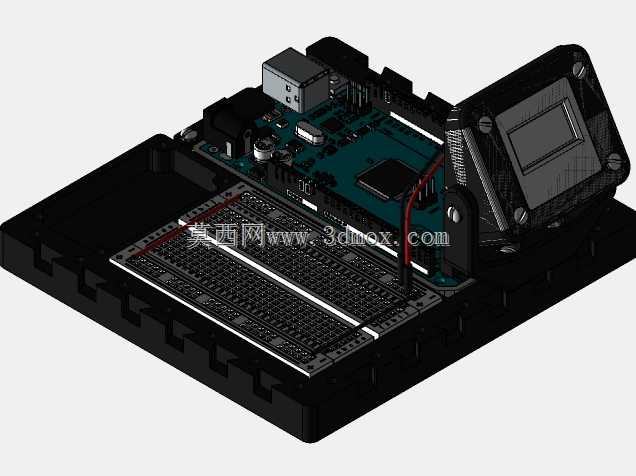

　　这套结构围绕无反弹型旋转编码器的功能验证场景搭建，核心适配小型步进驱动系统的调试需求，可直接嵌入桌面级电子测试工位，作为嵌入式控制方案的实物验证载体。从实际应用场景来看，这类测试单元常出现在开源硬件开发、小型运动控制模组调试、创客项目原型验证环节，用来替代临时搭建的面包板接线结构，解决零散接线易松动、编码器旋钮无固定支撑、驱动模块与主控板排布杂乱导致的调试误判问题。整套结构的安装底座采用带等距安装槽的板式设计，槽位间距匹配通用开源主控板、步进驱动模块的安装孔位，不需要额外打孔即可完成核心电气元件的固定，底座边缘做了加厚处理，在调试旋钮、插拔接线时不会出现结构侧翻的情况，整体安装边界控制在小型桌面工位的占用范围内，

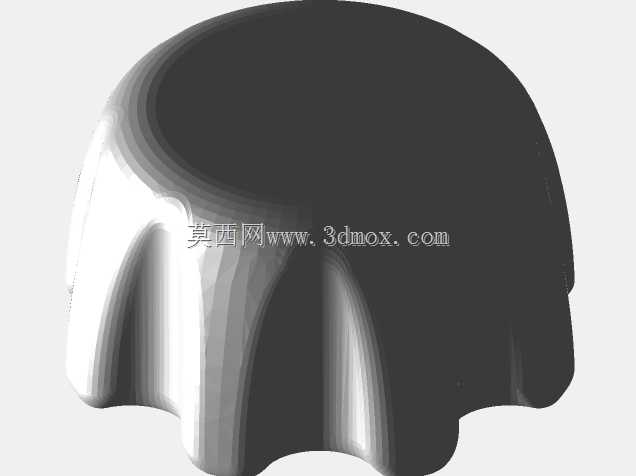

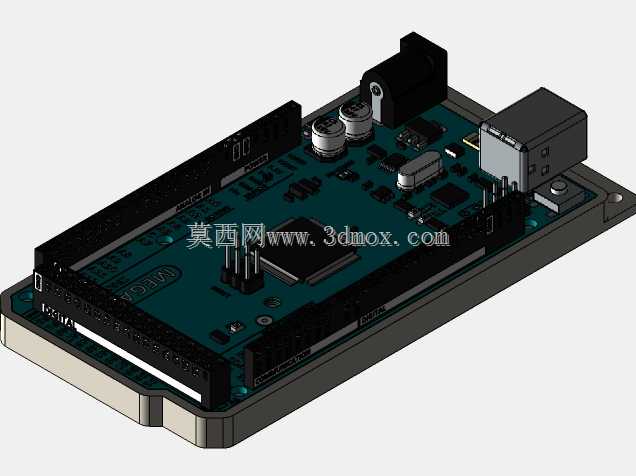

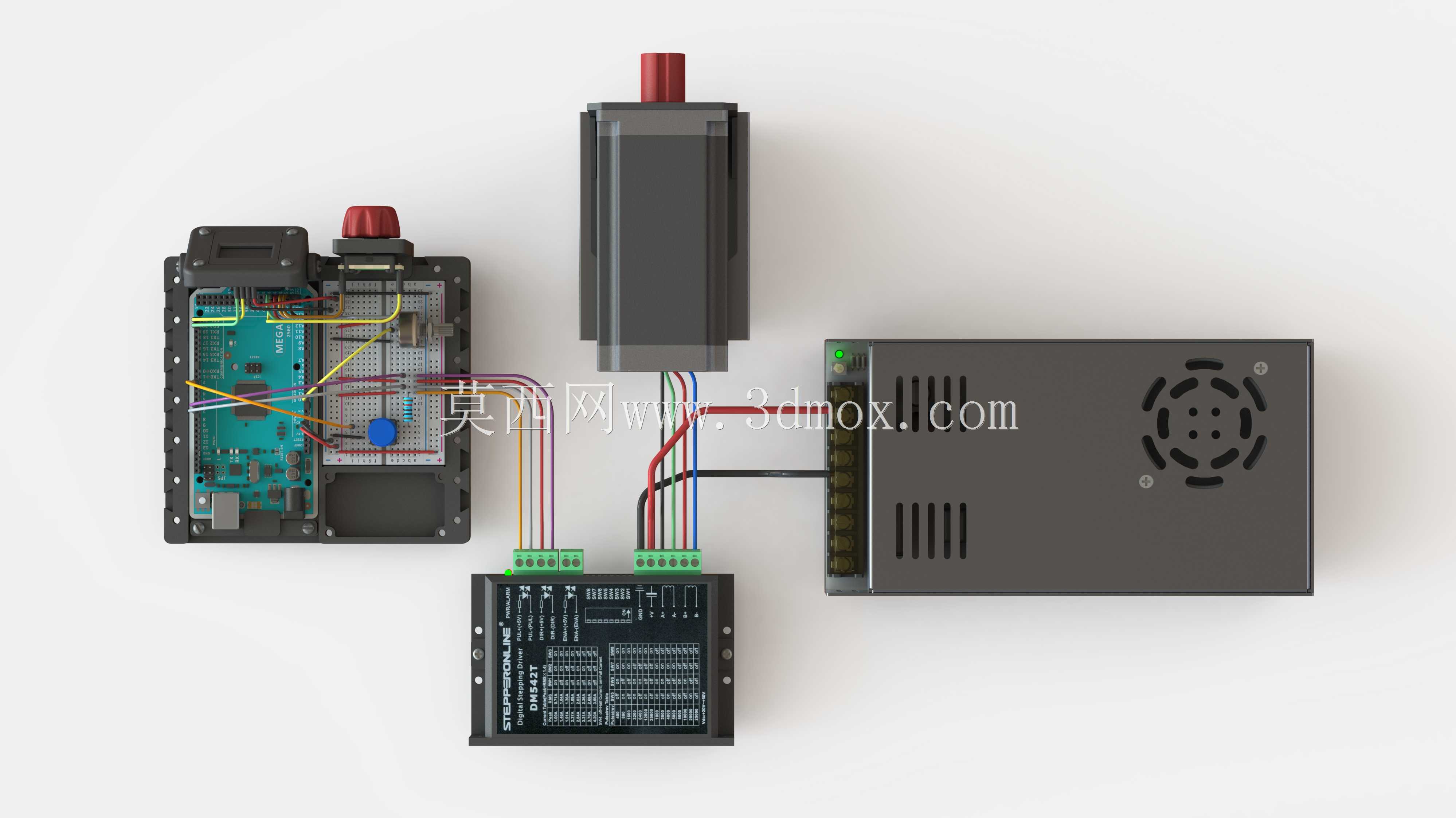

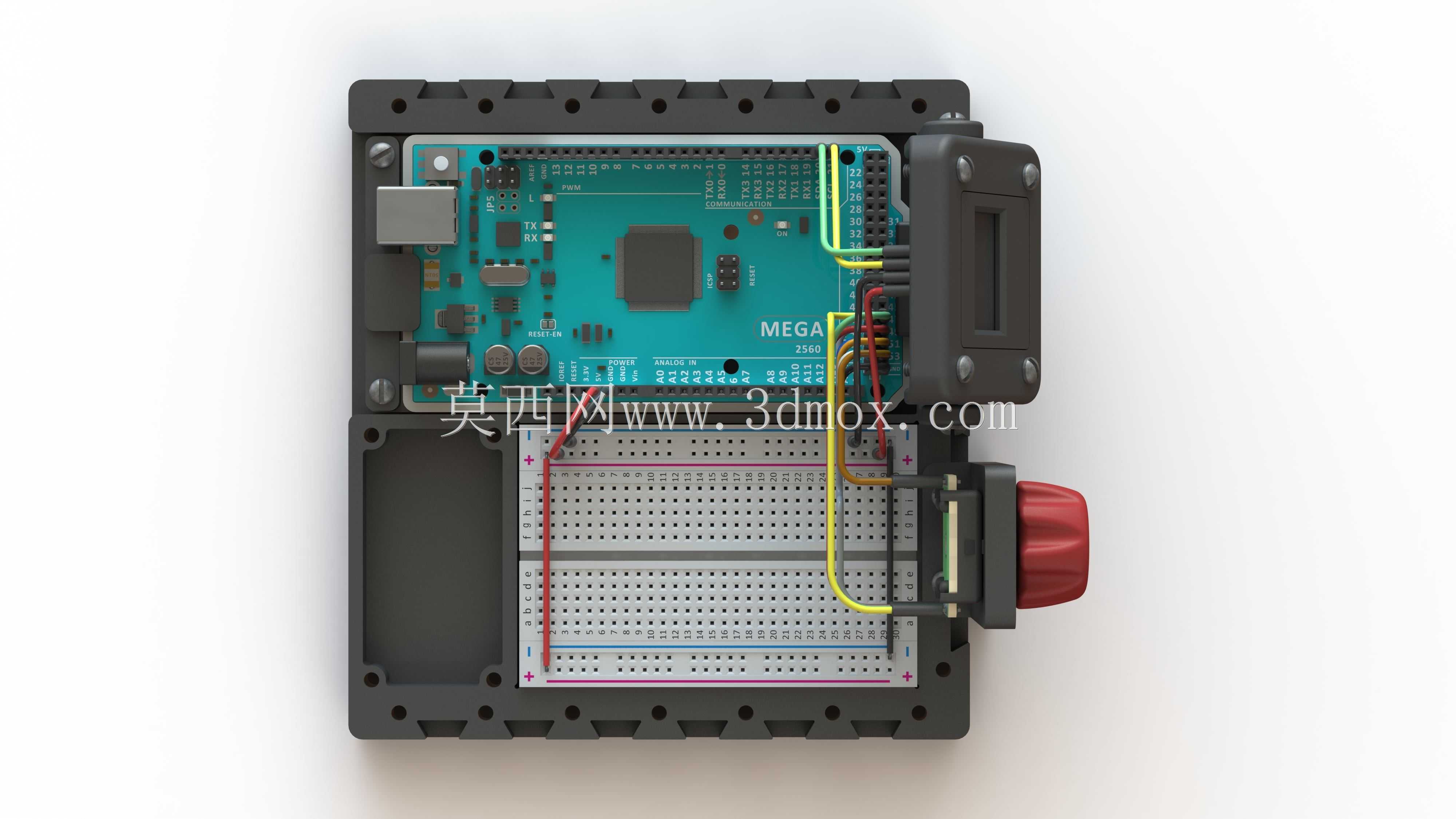

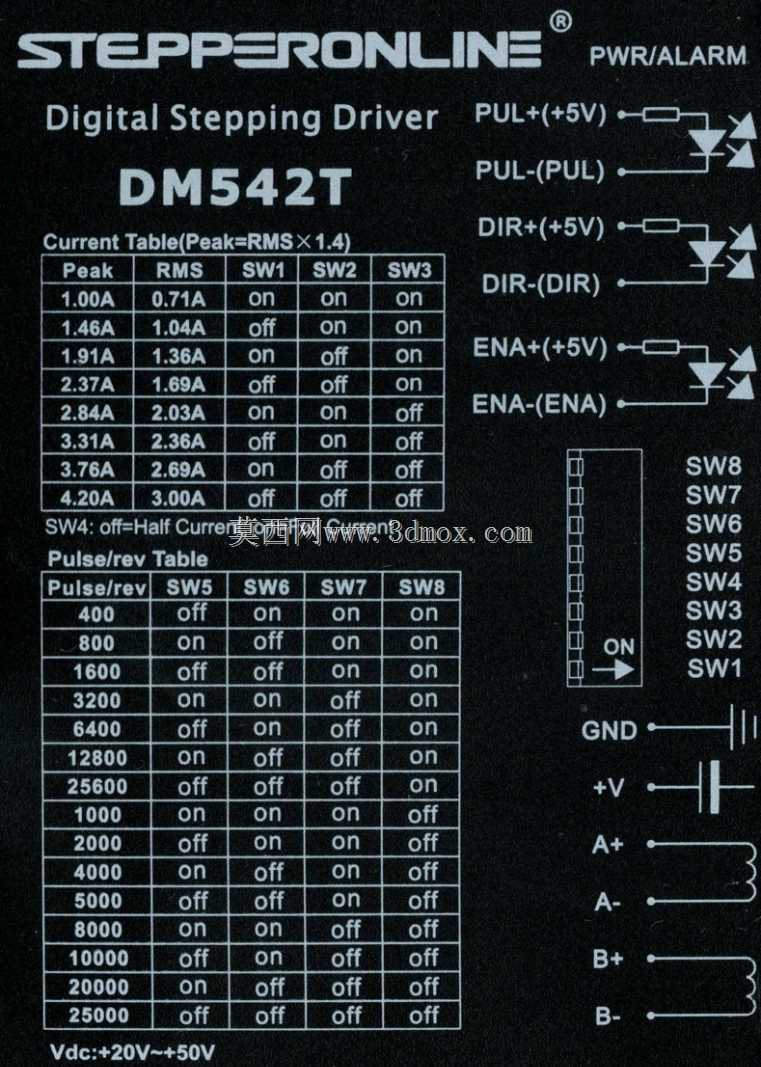

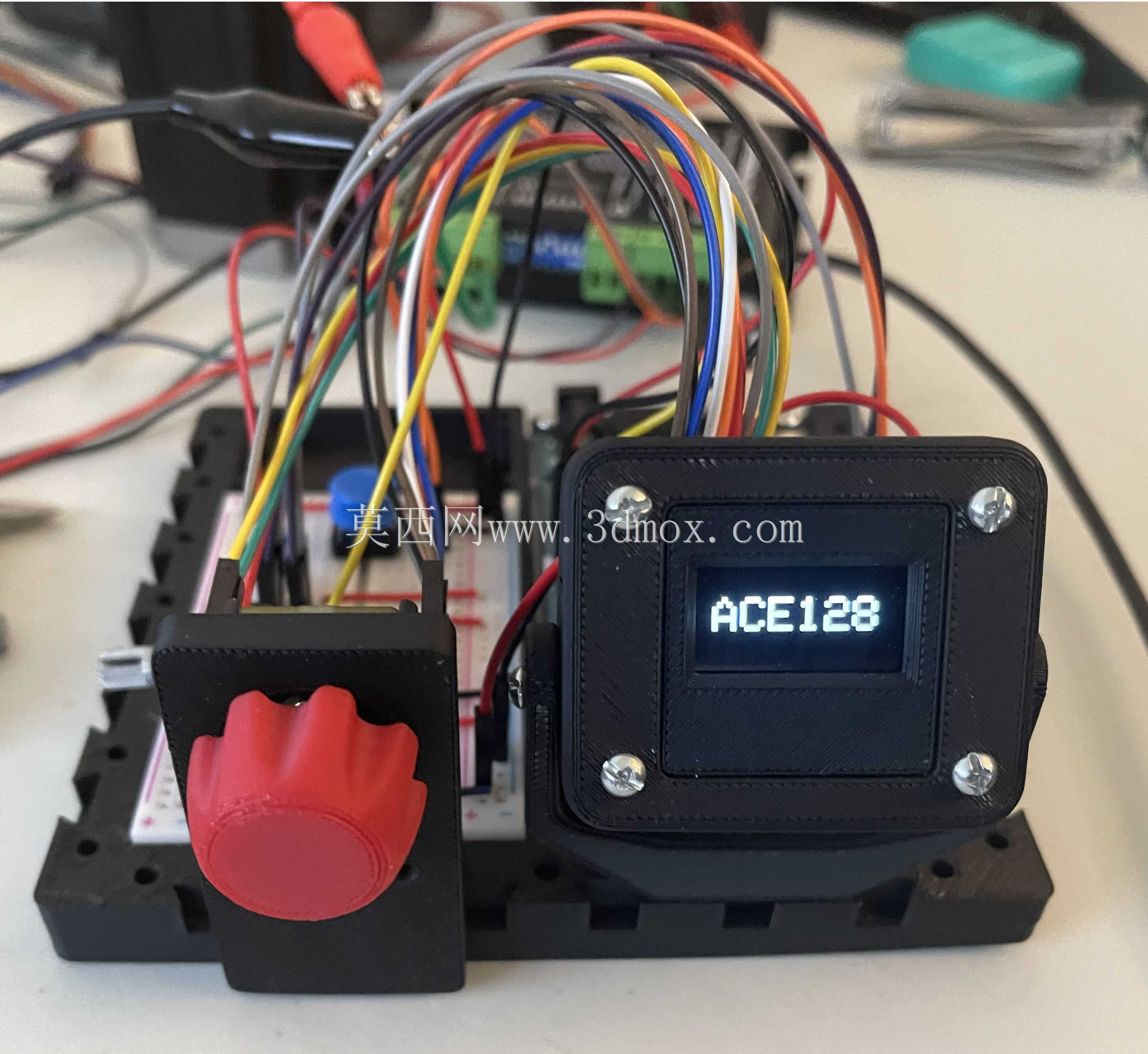

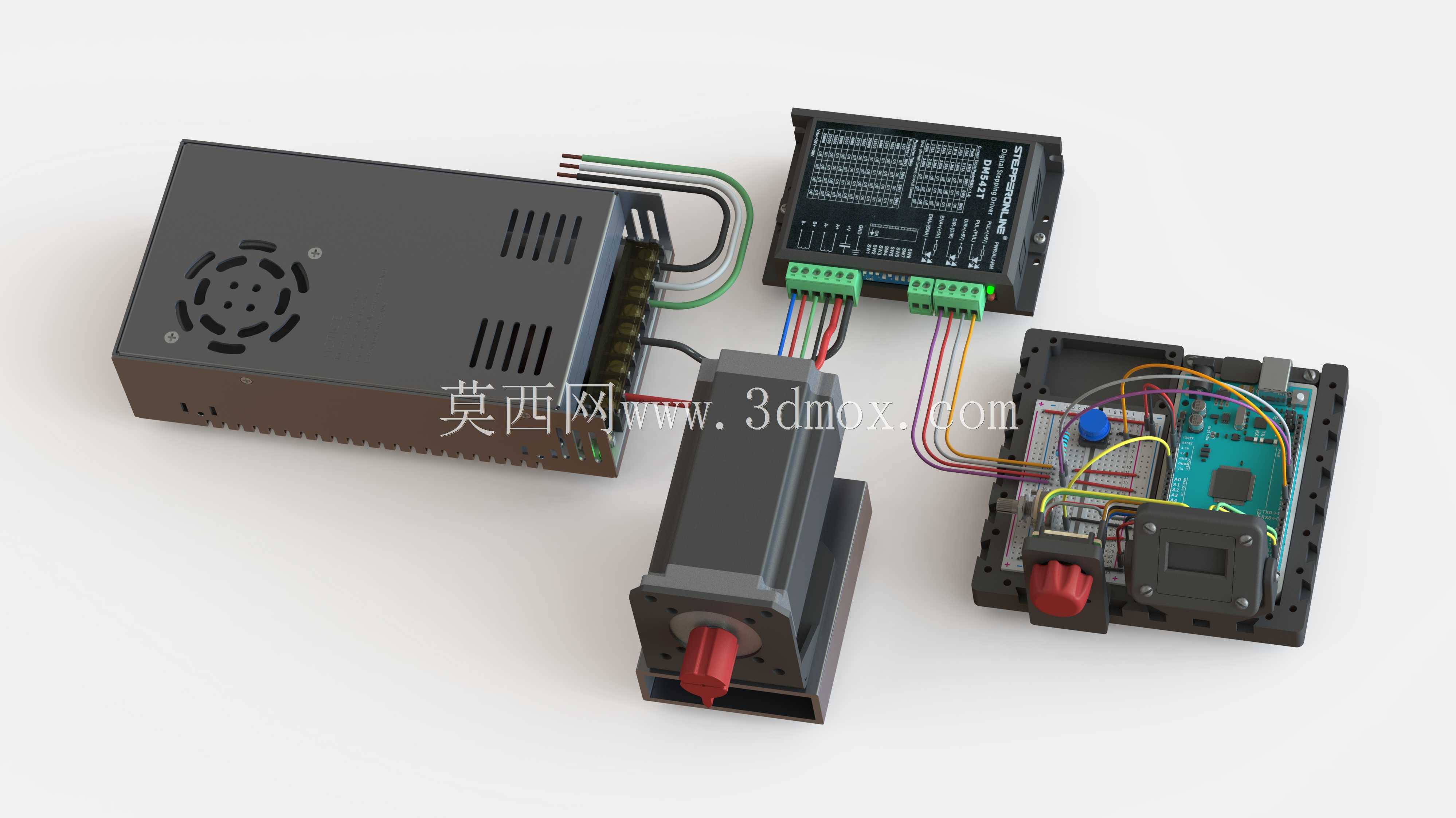

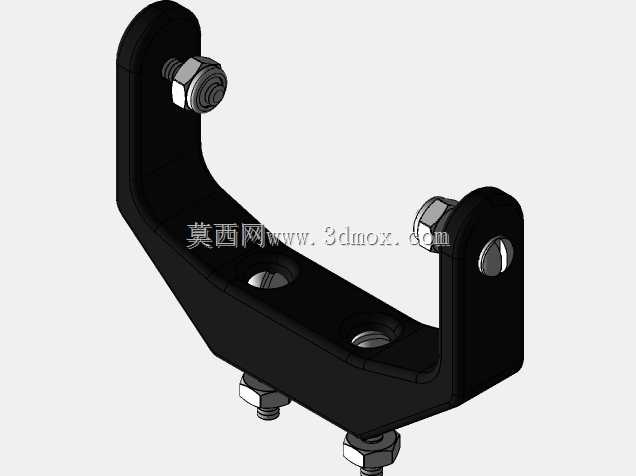

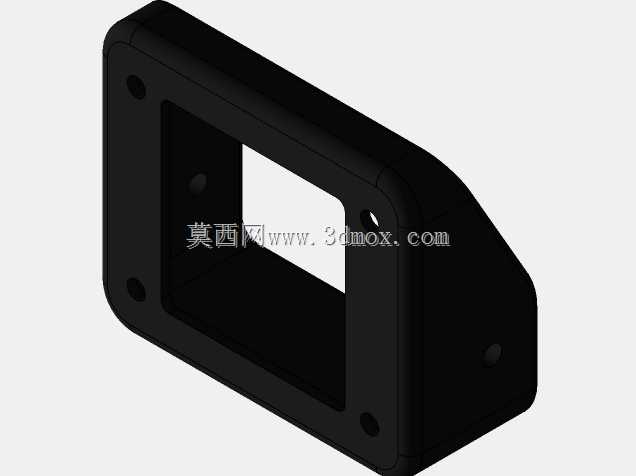

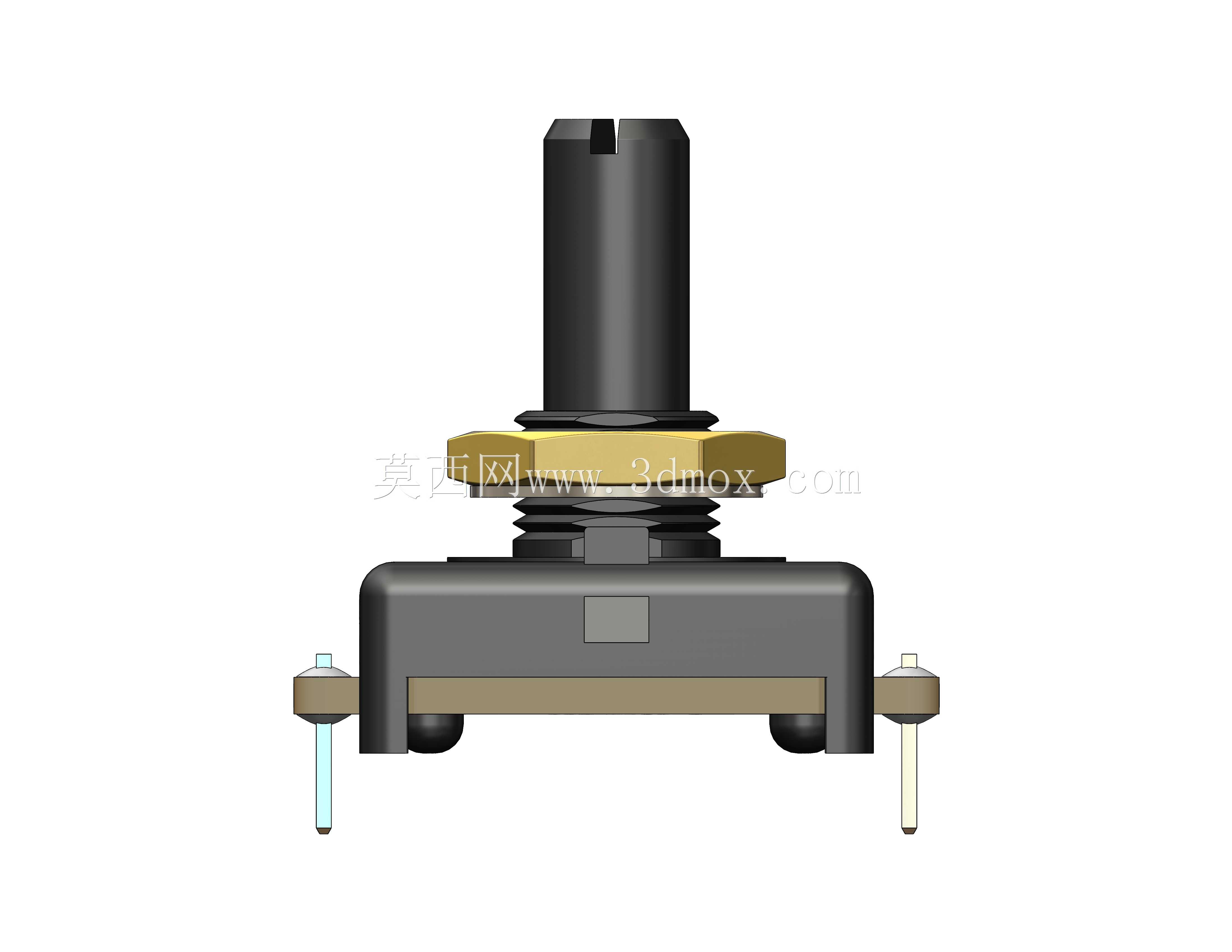

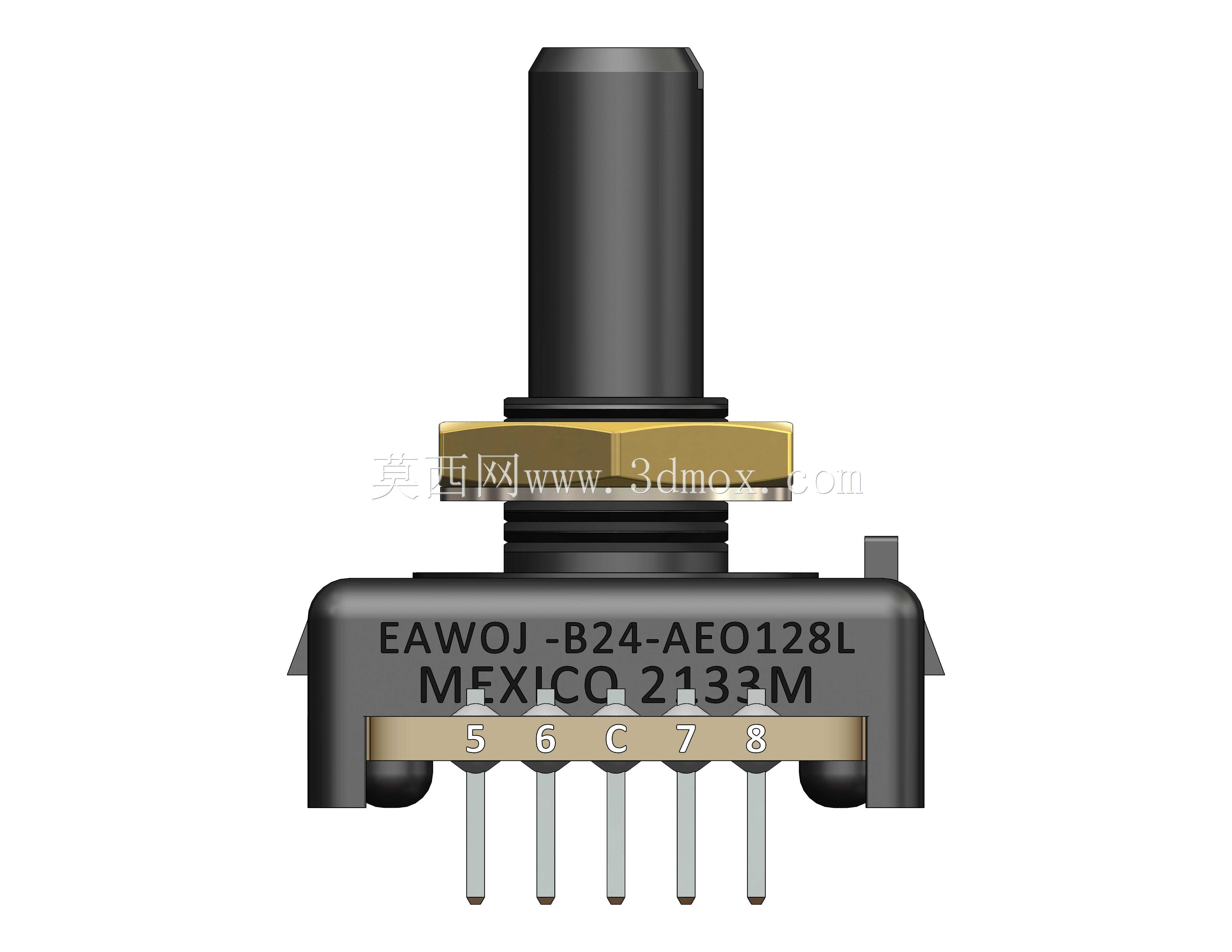

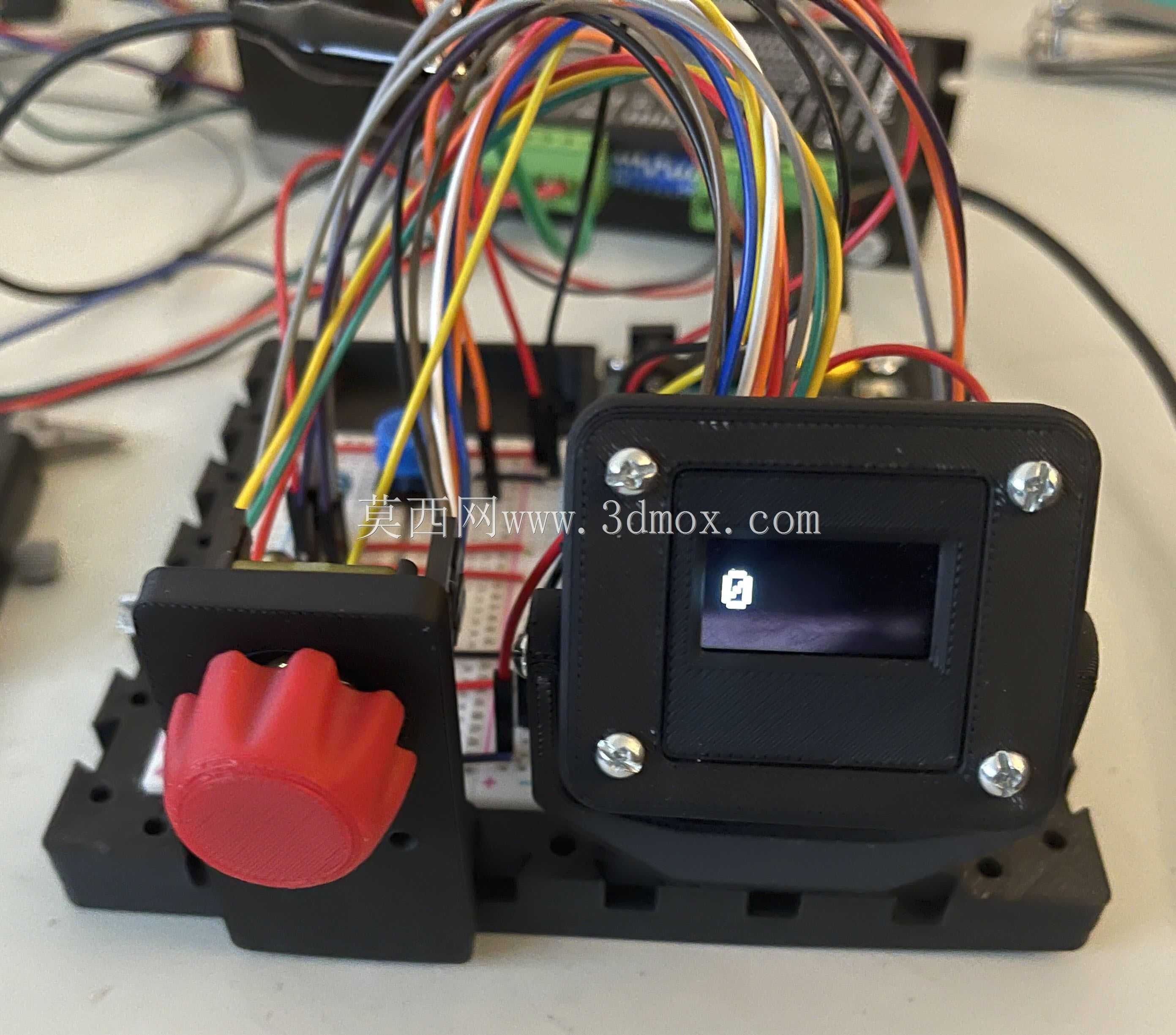

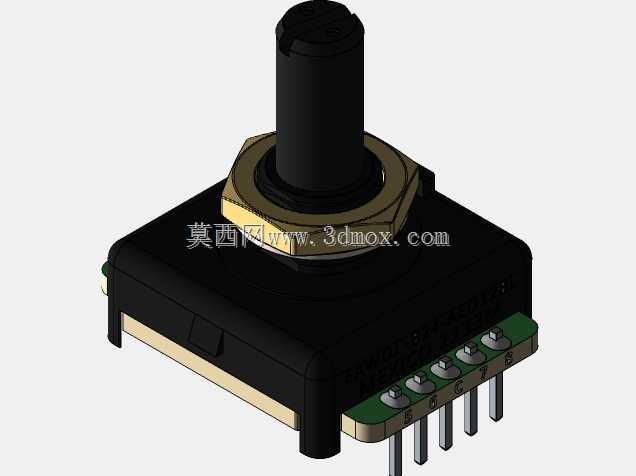

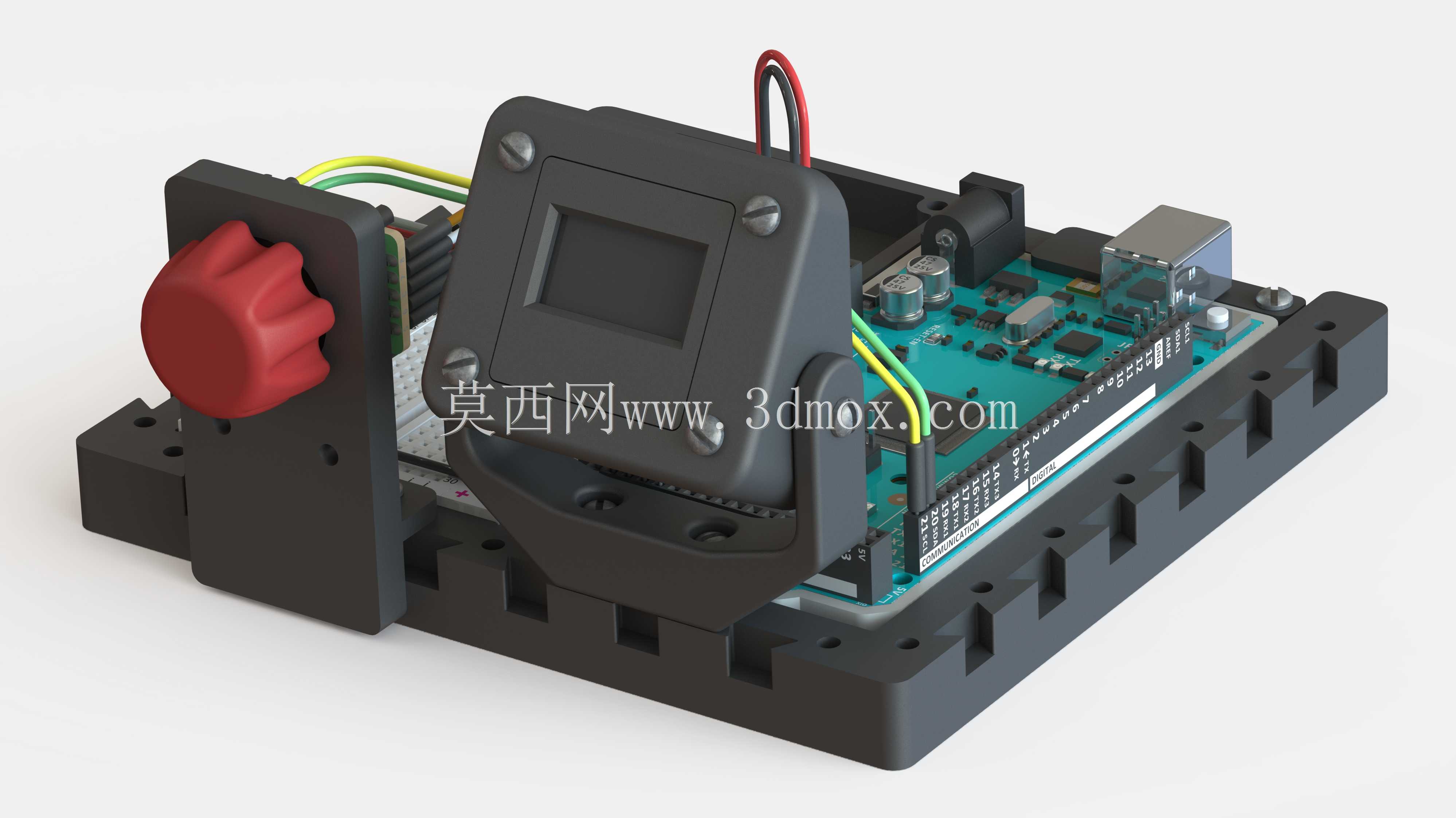

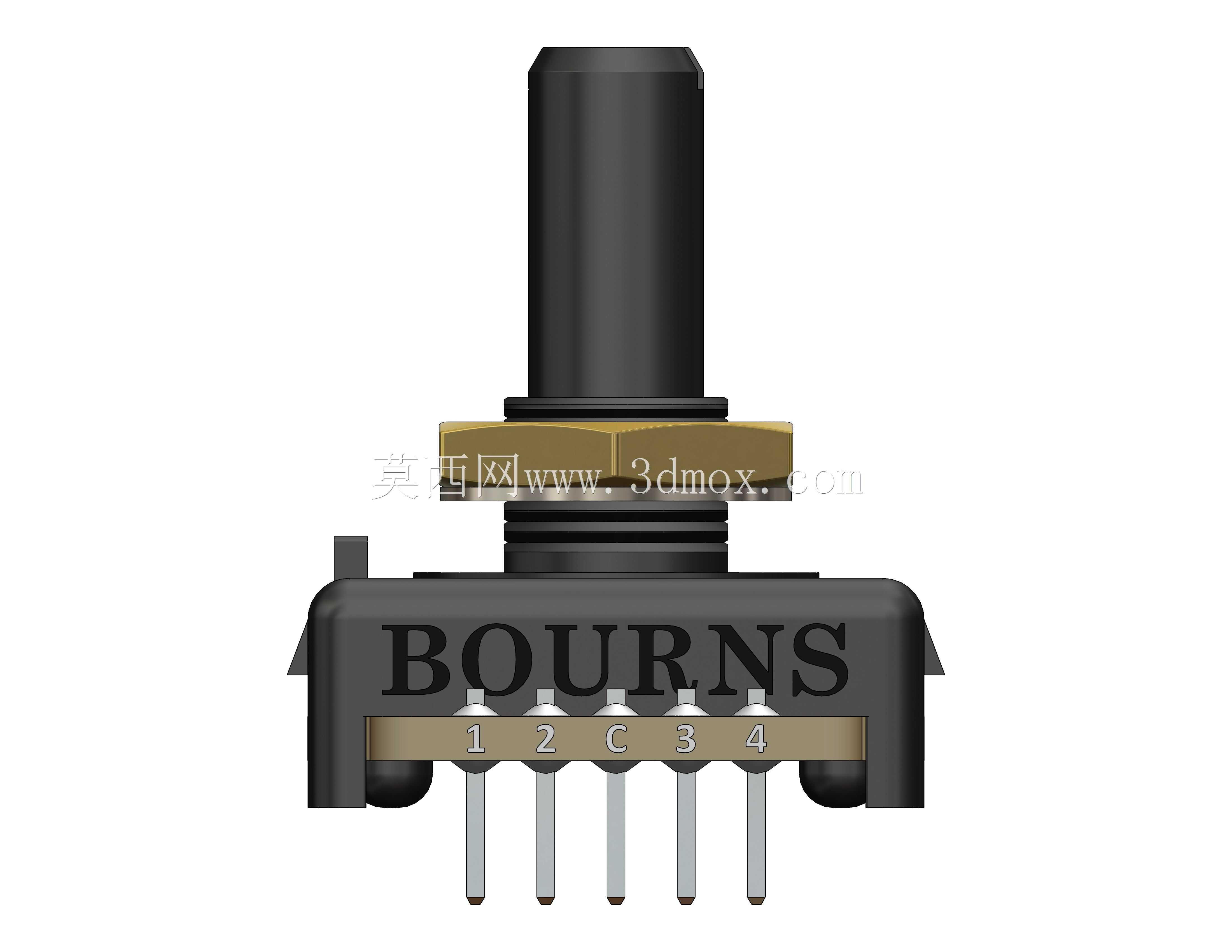

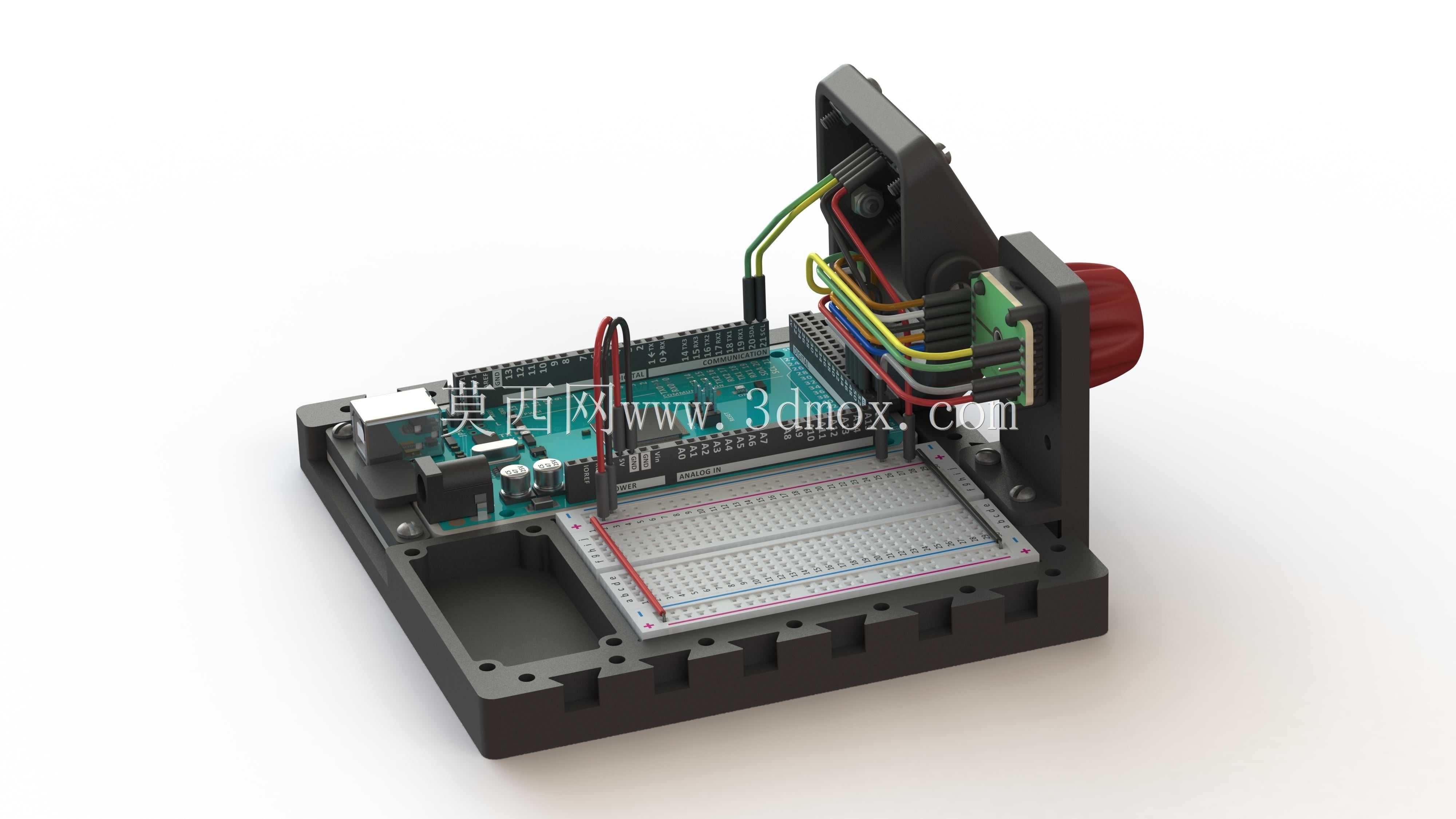

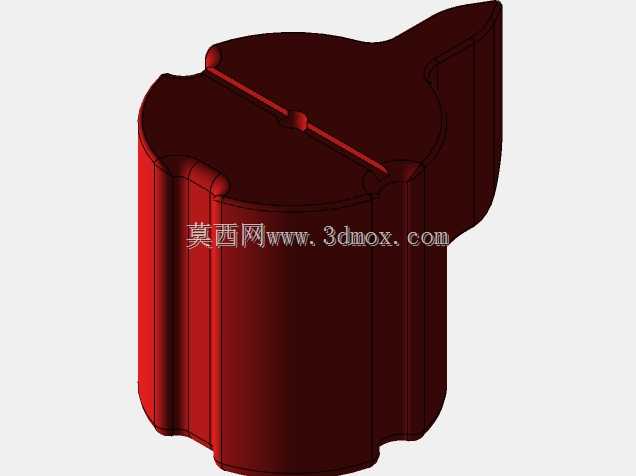

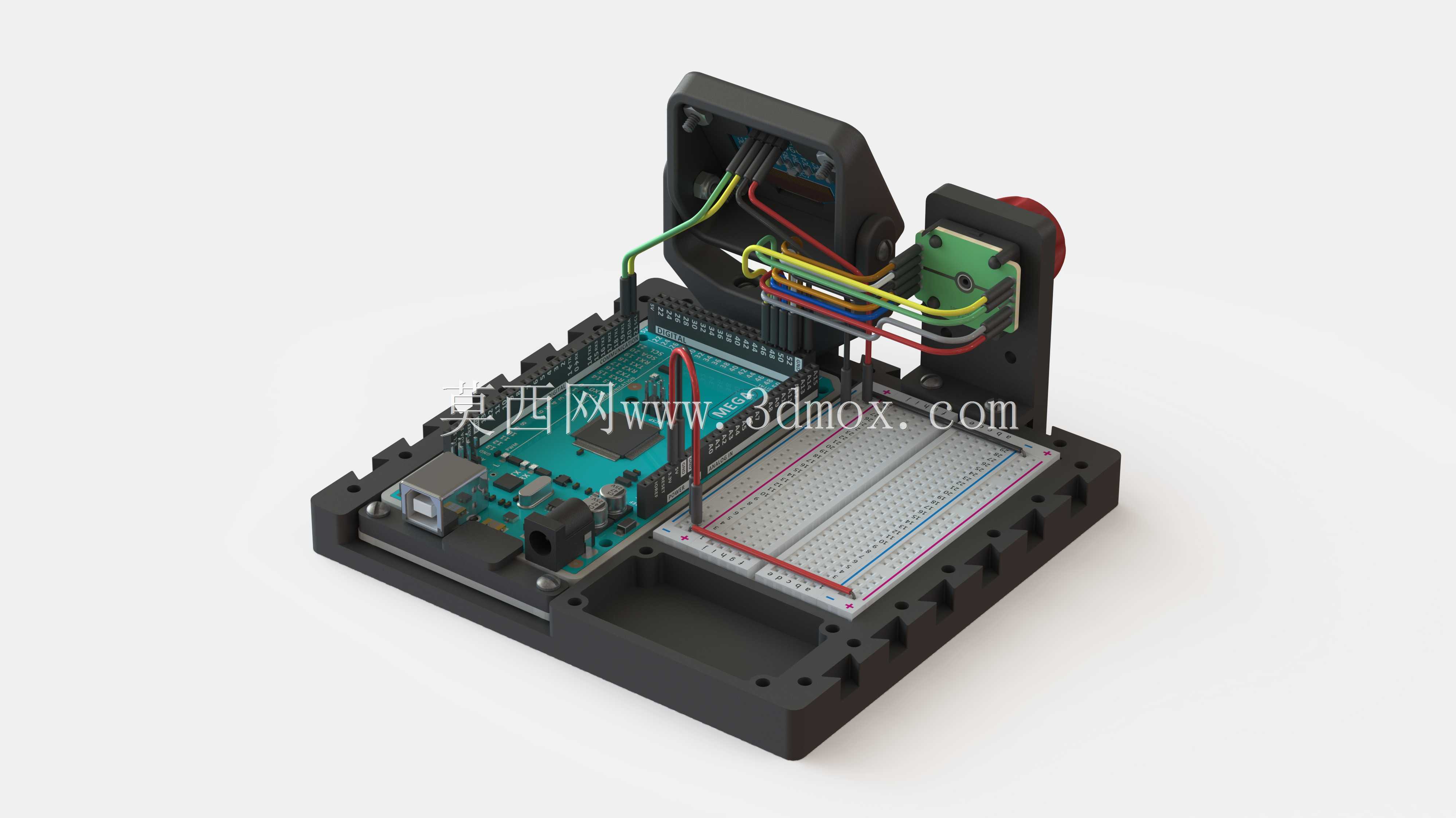

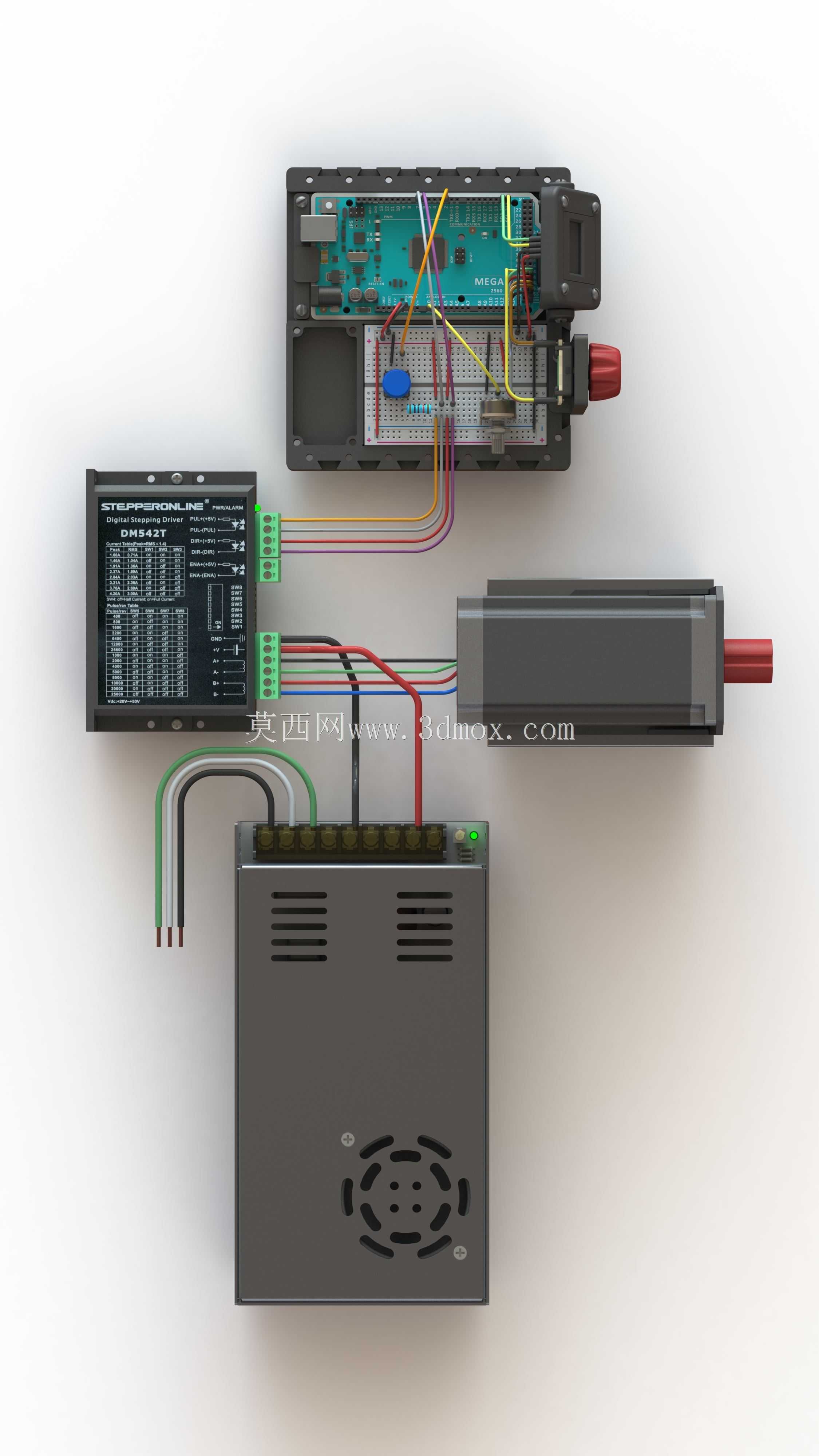

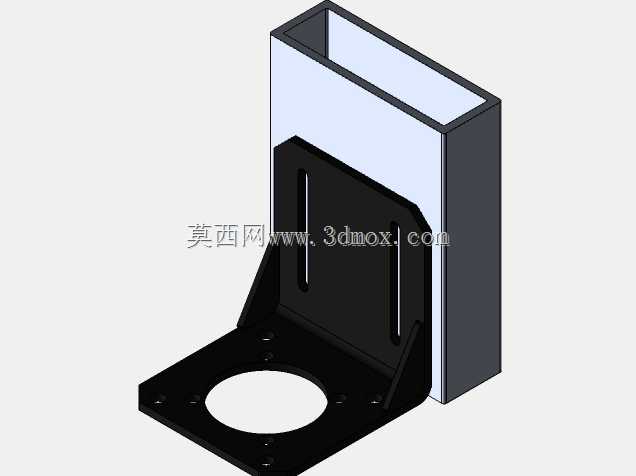

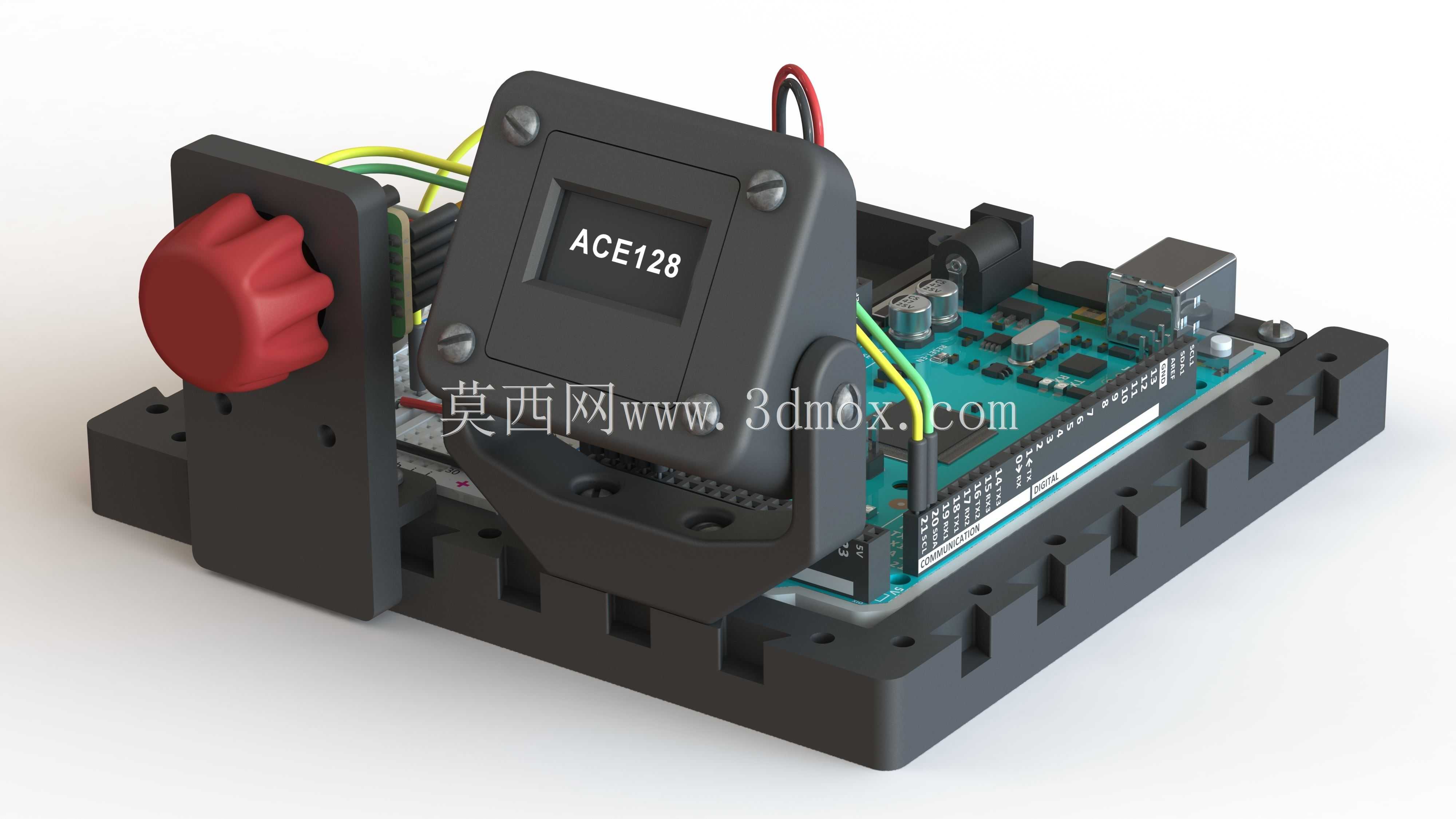

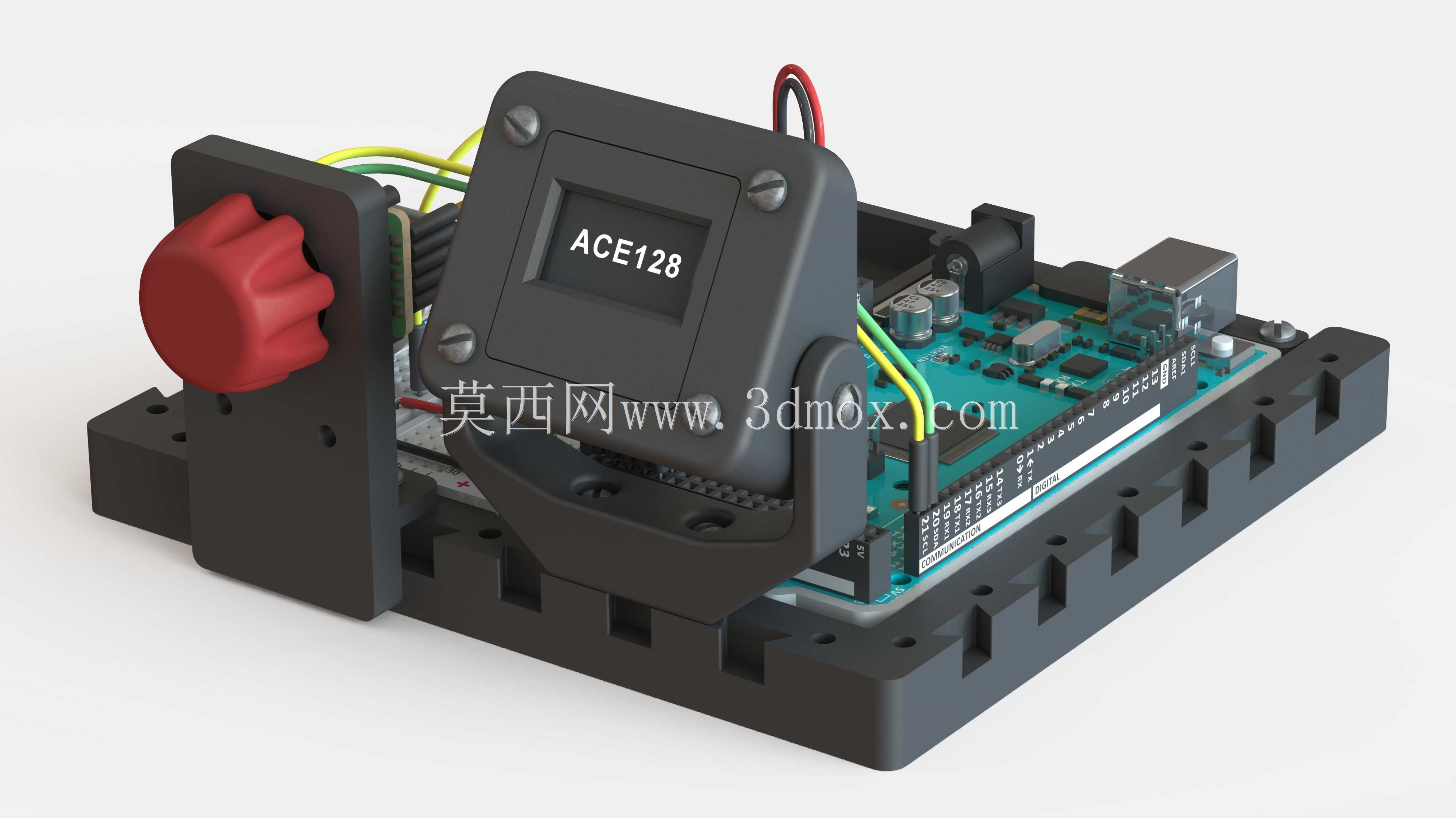

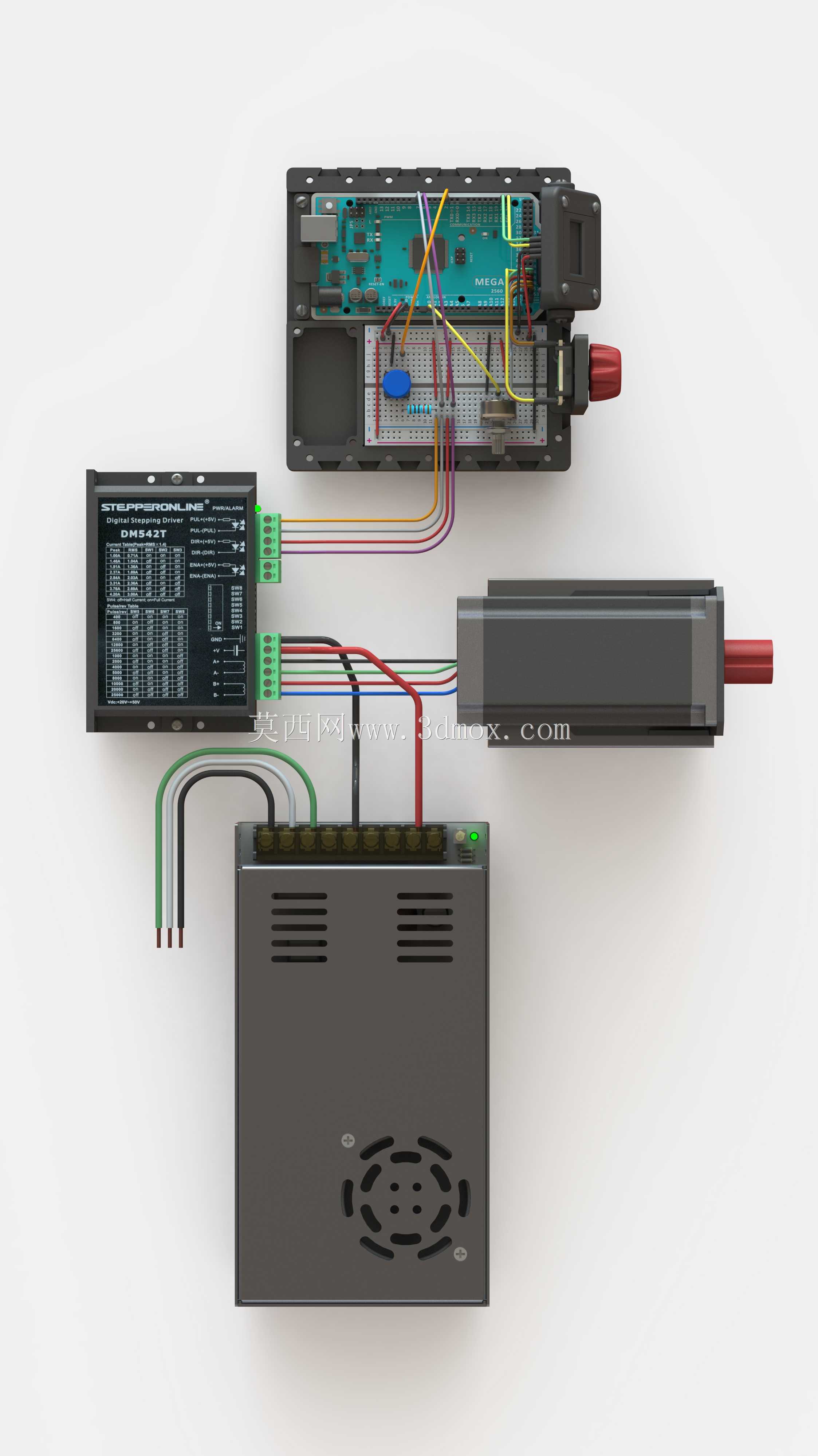

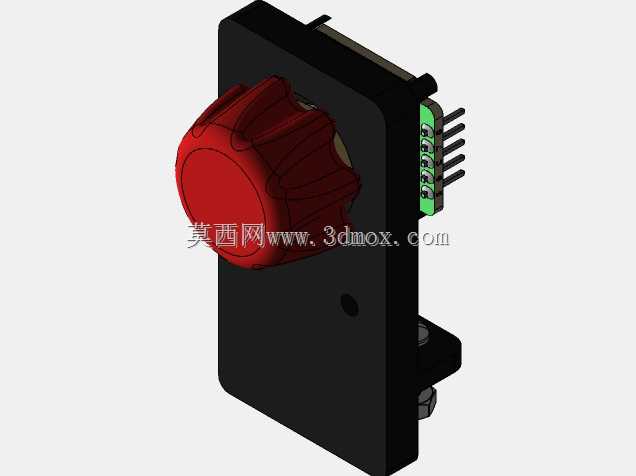

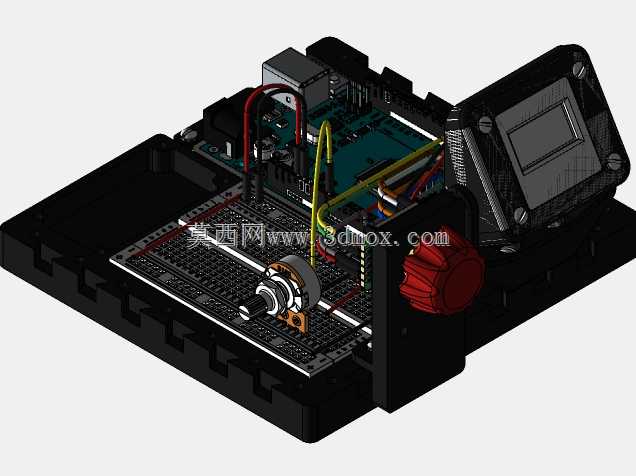

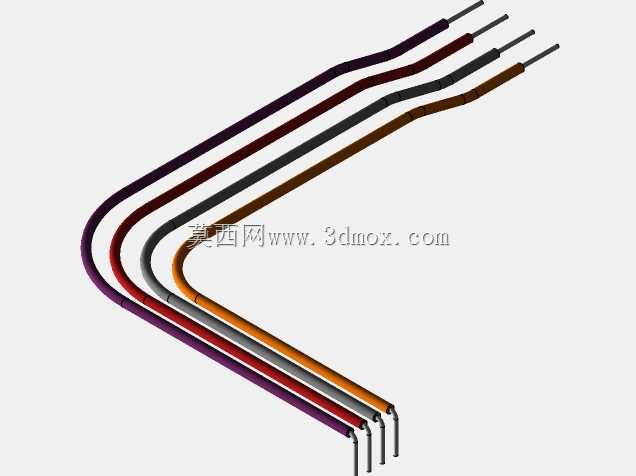

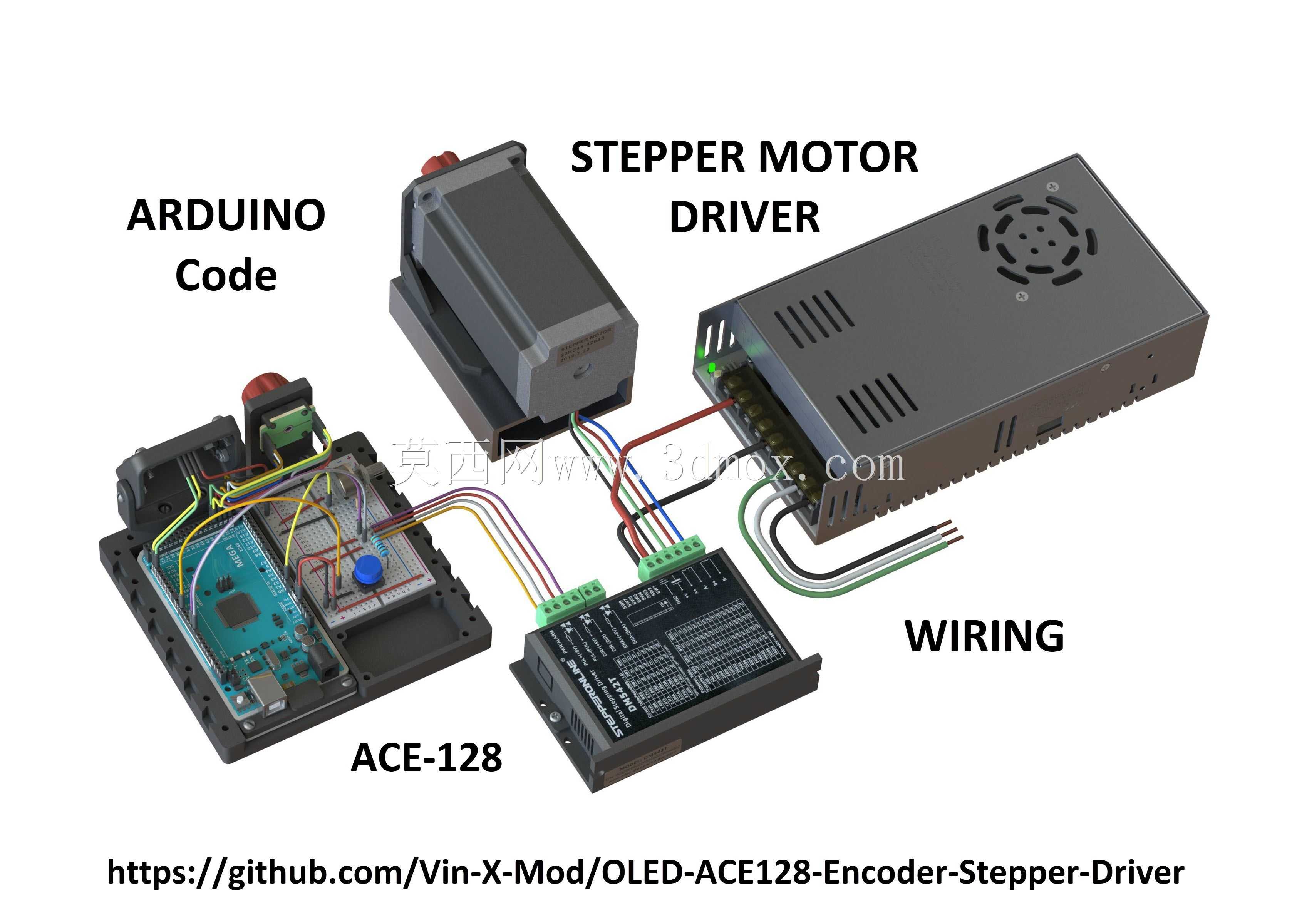

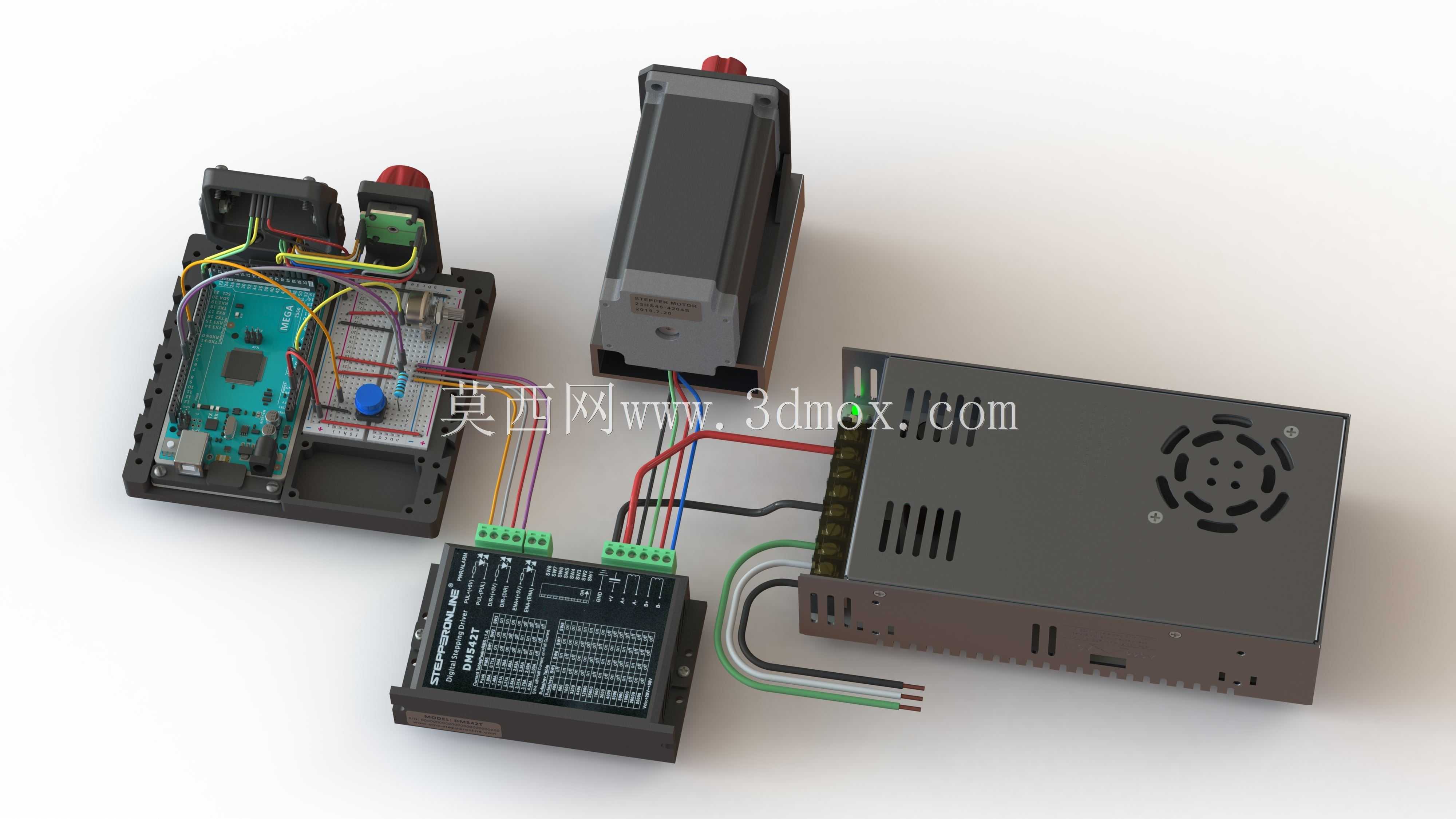

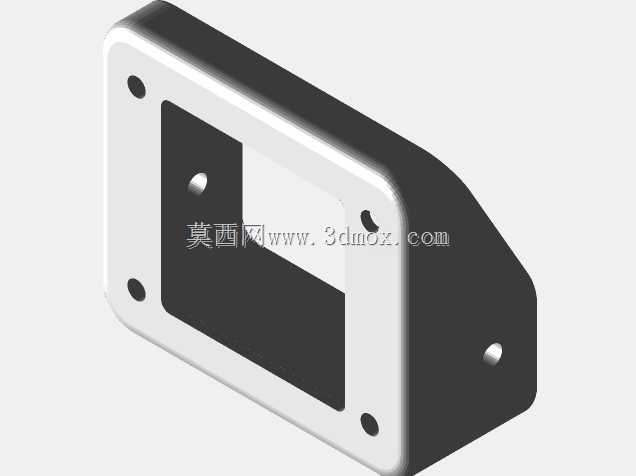

　　不需要额外预留大尺寸操作空间。核心的ACE128旋转编码器采用侧装倾斜支架固定，支架的倾斜角度经过调试适配，刚好匹配操作人员坐姿操作时的视线与旋钮操作角度，编码器前端的红色防滑旋钮采用多棱边防滑结构，转动时的阻尼传递直接，不会出现旋钮打滑导致的转角误判，编码器尾部的接线通过支架上的走线槽规整排布，直接引向下方的主控板接线端子，避免飞线干扰步进驱动的信号传输。底座上的电气元件排布遵循信号流向逻辑，主控板布置在支架后侧靠近USB接口的位置，方便连接上位机上传调试程序，步进驱动模块布置在主控板与编码器接线的中间位置，缩短脉冲信号的传输路径，减少信号干扰导致的步进电机丢步问题，所有元件的接线高度都控制在支架下方的预留空间内，

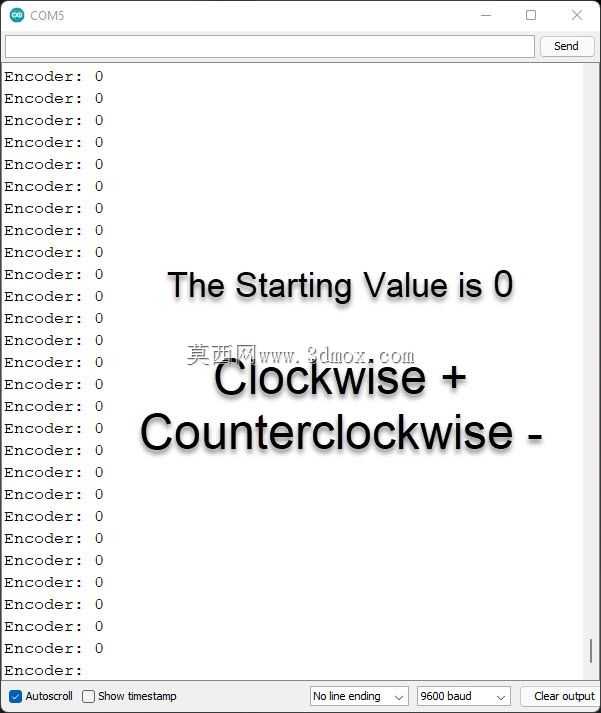

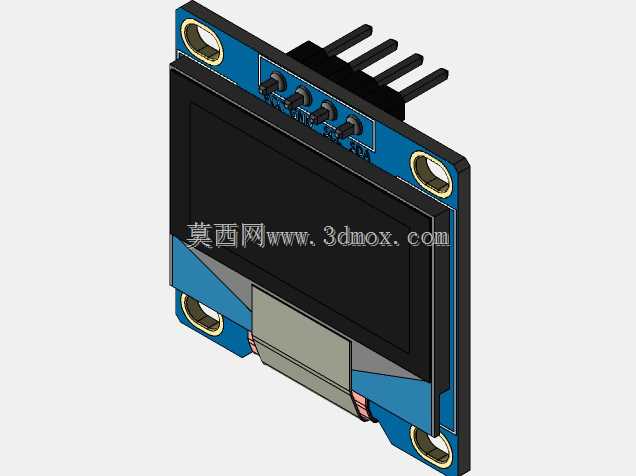

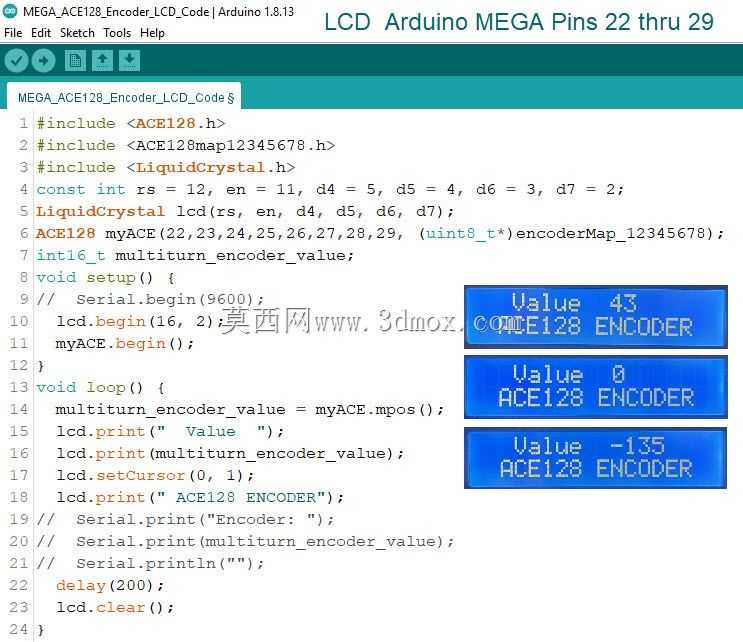

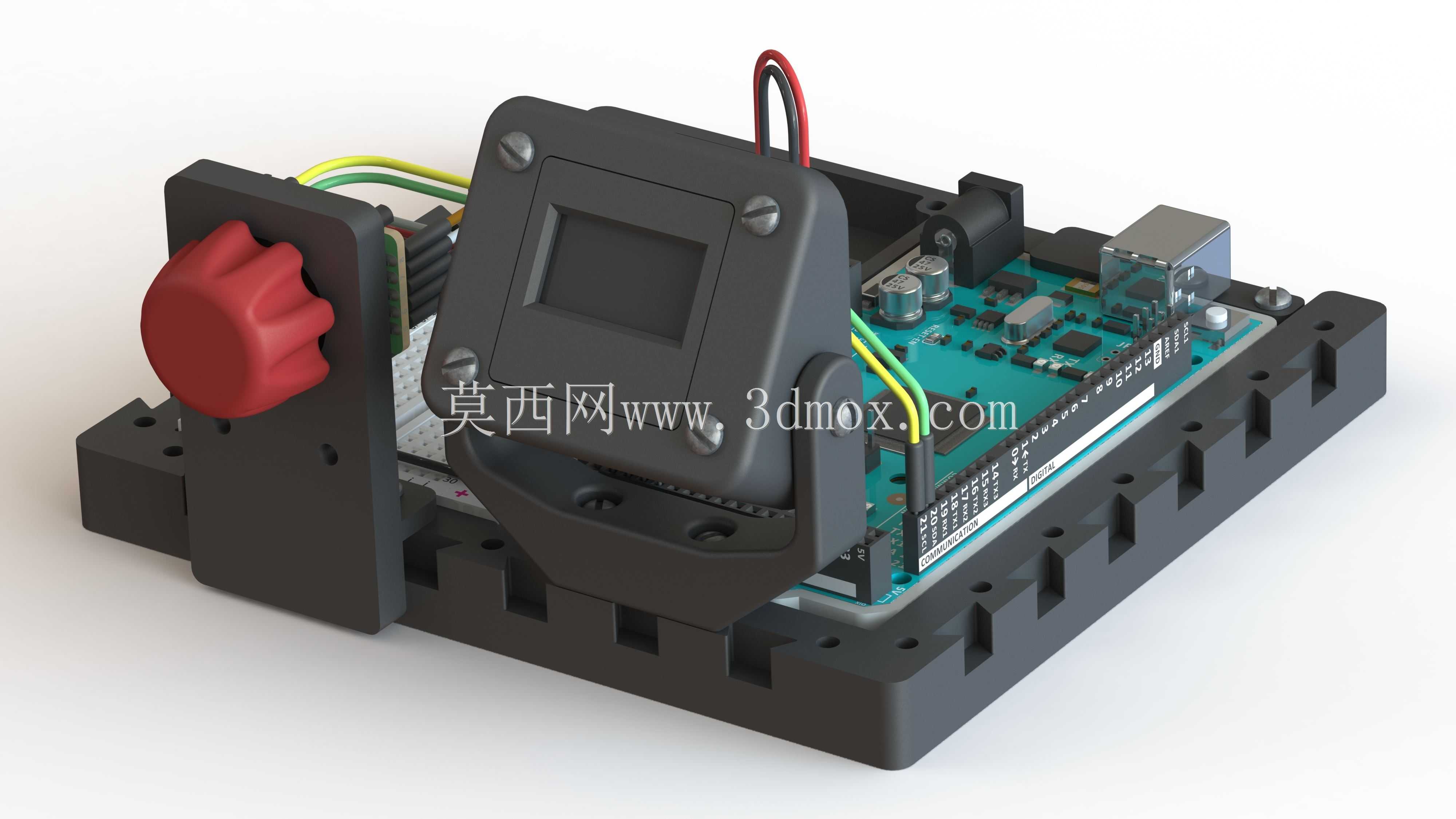

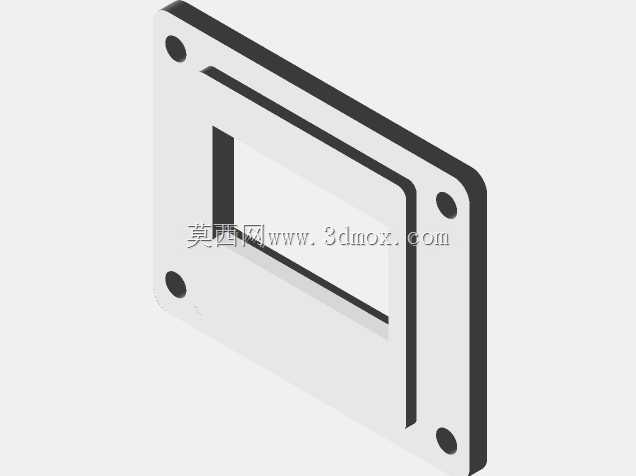

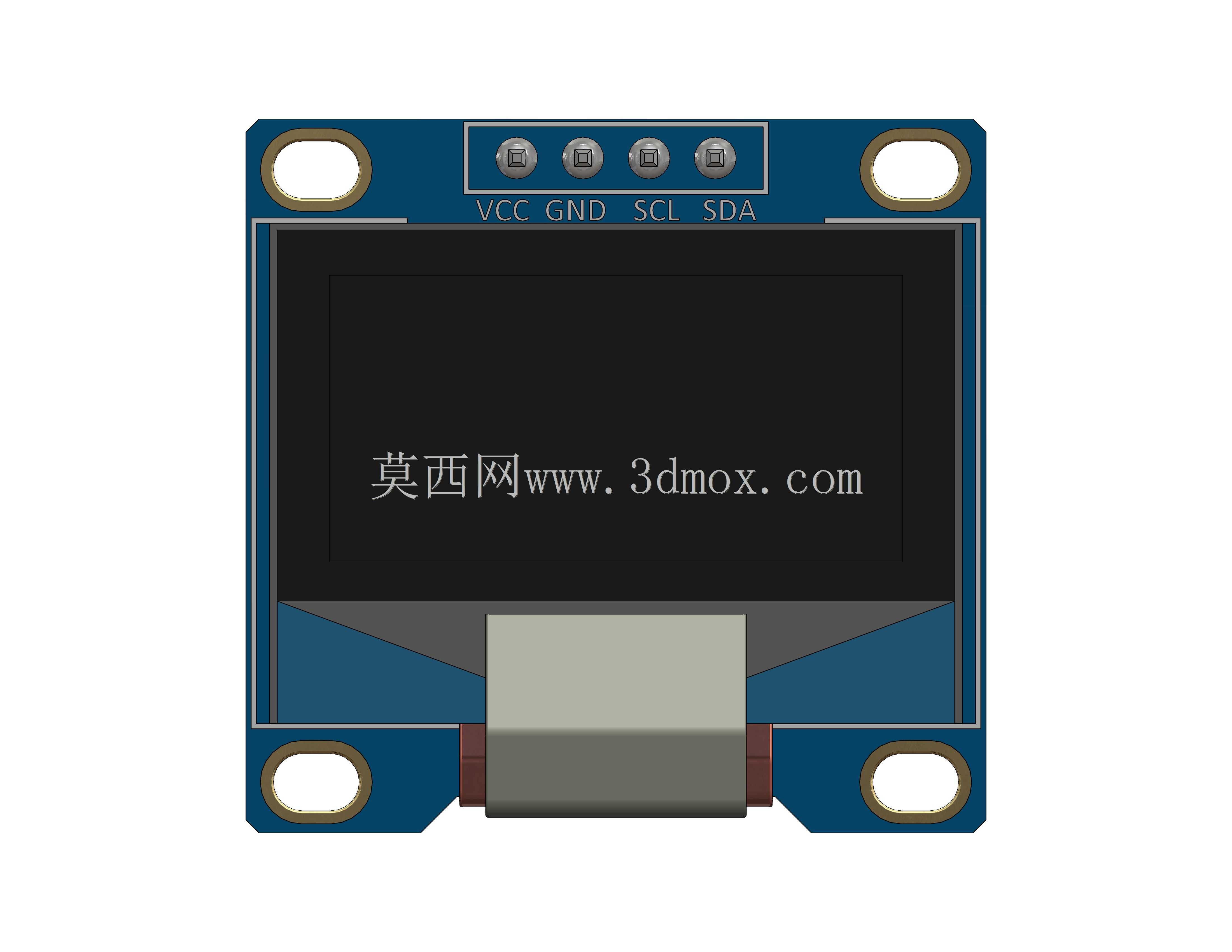

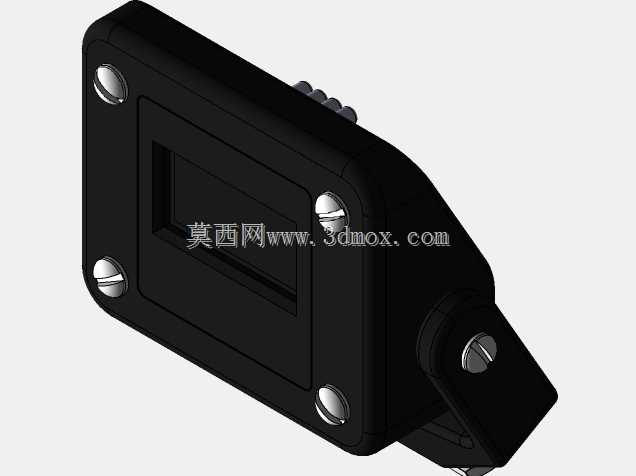

　　不会出现线材外露剐蹭旋钮的情况。从设计思路上看，整套结构优先满足功能验证的快速拆装需求，所有固定结构都采用无胶卡扣式设计，不需要额外粘接即可完成组装，编码器支架与底座采用定位槽配合，更换不同型号的编码器时只需要更换对应支架，不需要重新加工整个底座，适配多型号编码器的快速测试需求。旋钮的操作行程做了物理限位，避免过度旋转导致编码器内部结构损坏，支架上预留的显示屏安装位可以实时显示编码器的转角数值、步进电机的运行参数，不需要外接显示设备即可完成基础功能调试。在实际使用过程中，这套测试台可以完成编码器转角精度校准、步进电机细分参数调试、主控程序逻辑验证三类核心工作，相比零散搭建的测试结构，它的元件排布规整，接线路径固定，

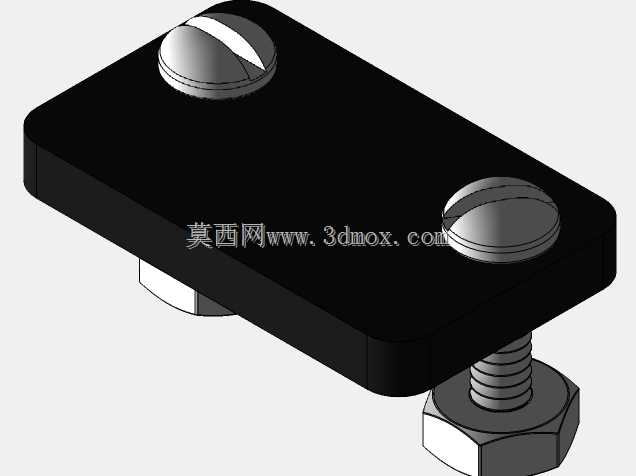

　　排查信号故障时可以快速定位对应接线端子，不需要整理杂乱的飞线。底座的安装槽同时兼容不同尺寸的开源主控板，更换不同型号的驱动模块时也不需要调整底座结构，只需要通过槽位内的滑块螺母调整固定位置即可，适配多数小型运动控制项目的原型验证需求。编码器的安装支架做了减震处理，旋钮快速转动时不会带动底座产生共振，避免影响底座上驱动模块的接线稳定性，支架上的走线槽预留了足够的线材弯曲半径，编码器随支架调整角度时不会拉扯接线导致端子松脱。整套结构的外露部分没有尖锐棱角，操作人员调试旋钮、插拔接线时不会被剐蹭，所有电气元件的安装高度都低于编码器旋钮的最高点，避免操作旋钮时误碰其他元件导致参数改动。对于从事嵌入式运动控制开发、小型自动化模组设计的从业者来说，这类规整的测试结构可以大幅缩短原型验证的准备时间，不需要每次调试都重新搭建固定结构、整理接线，直接将核心元件固定到对应位置即可开始功能测试，同时固定的结构排布也能减少因为接线松动、元件移位导致的调试故障，提升测试结果的可靠性。
