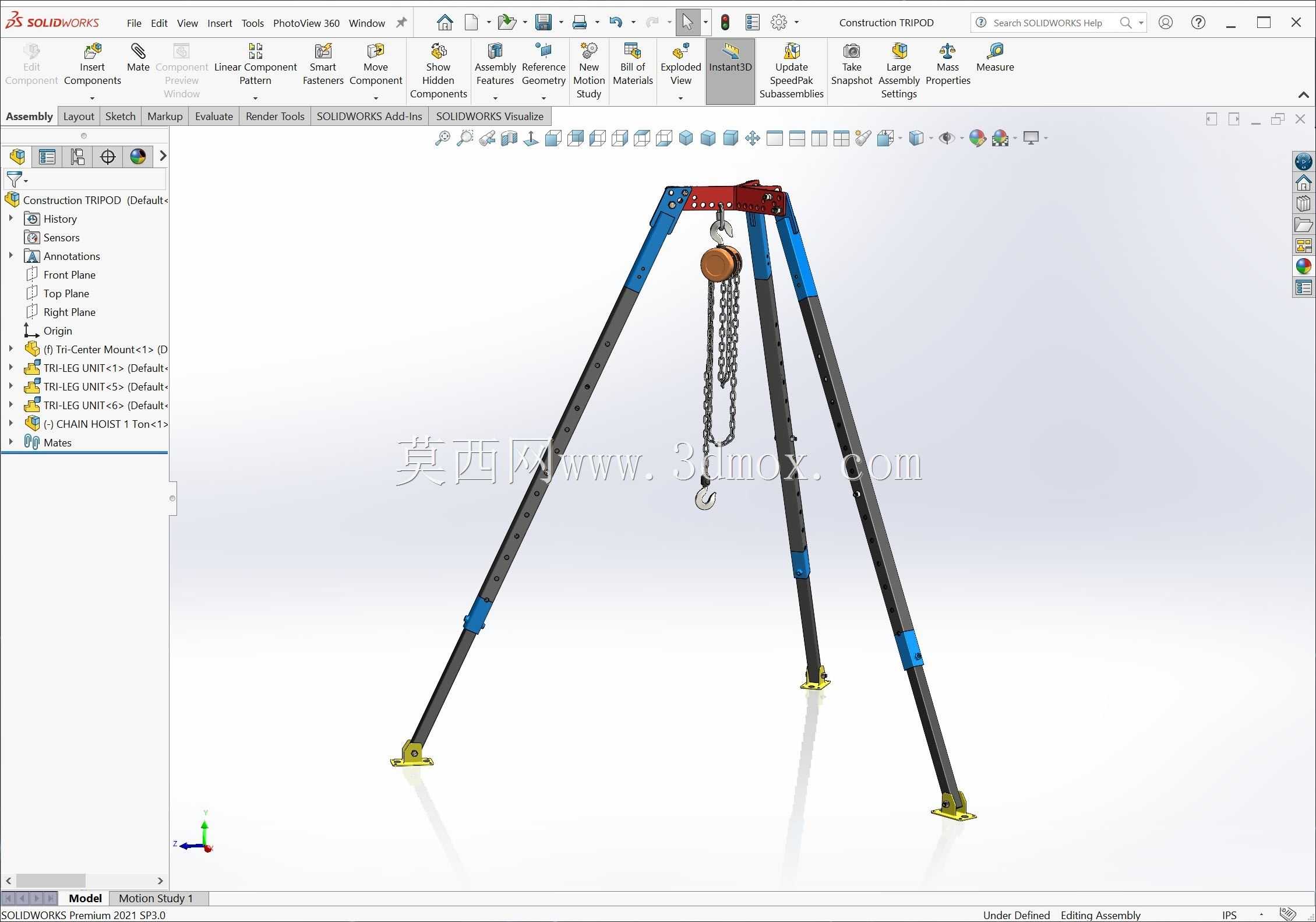

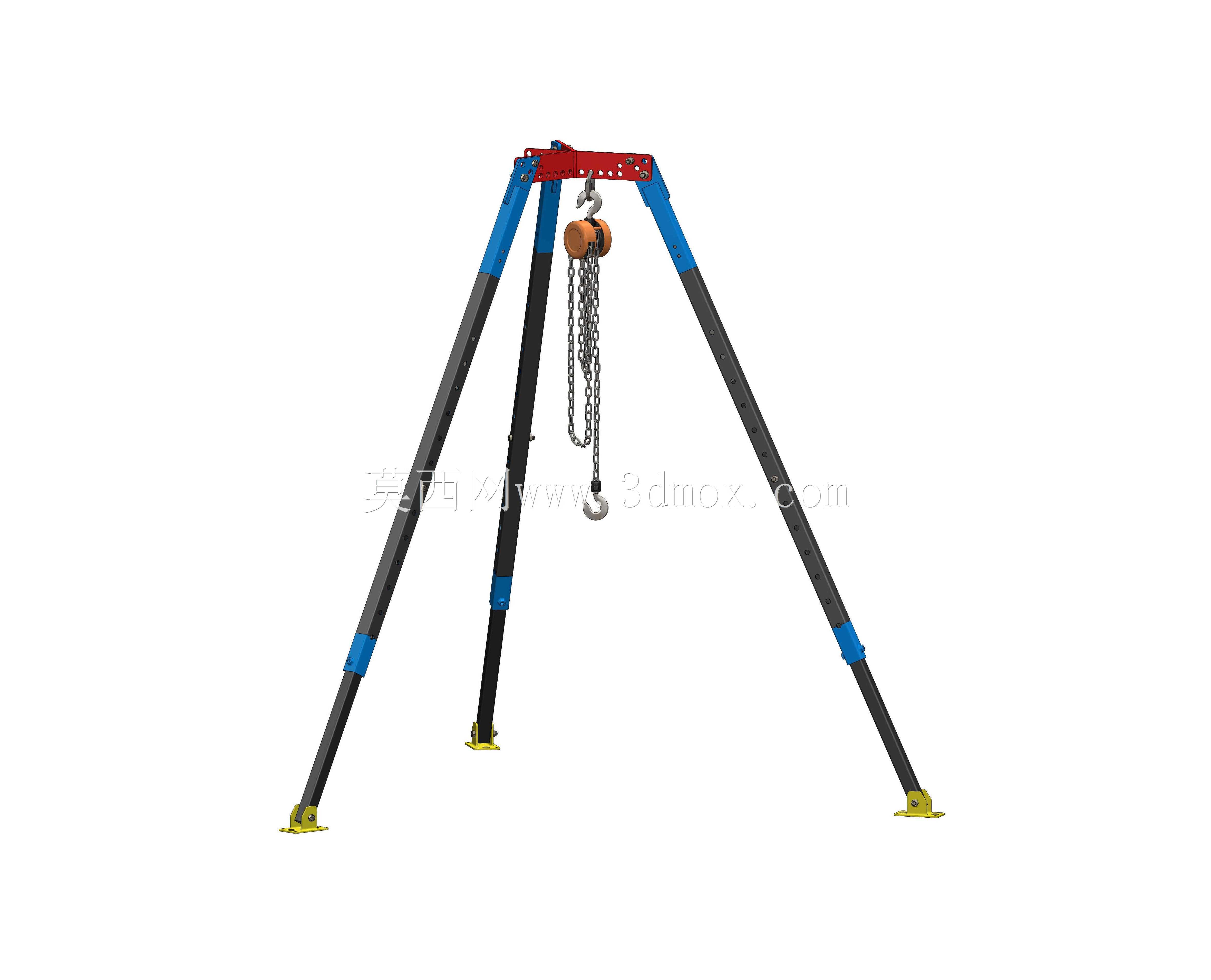

可伸缩式工地起重三脚架结构设计

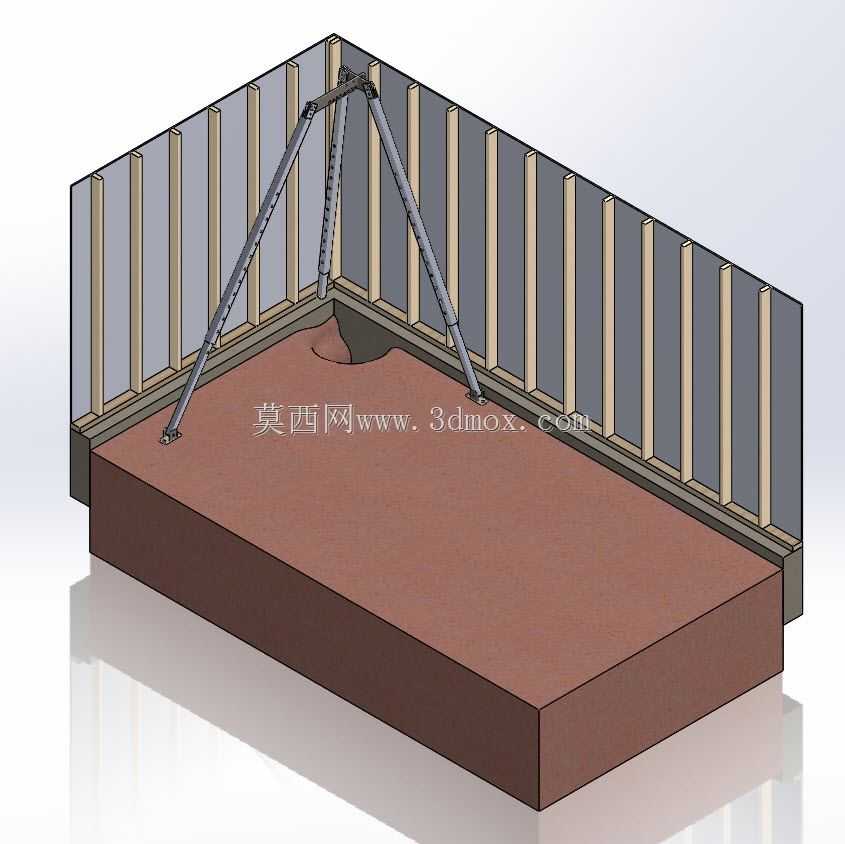

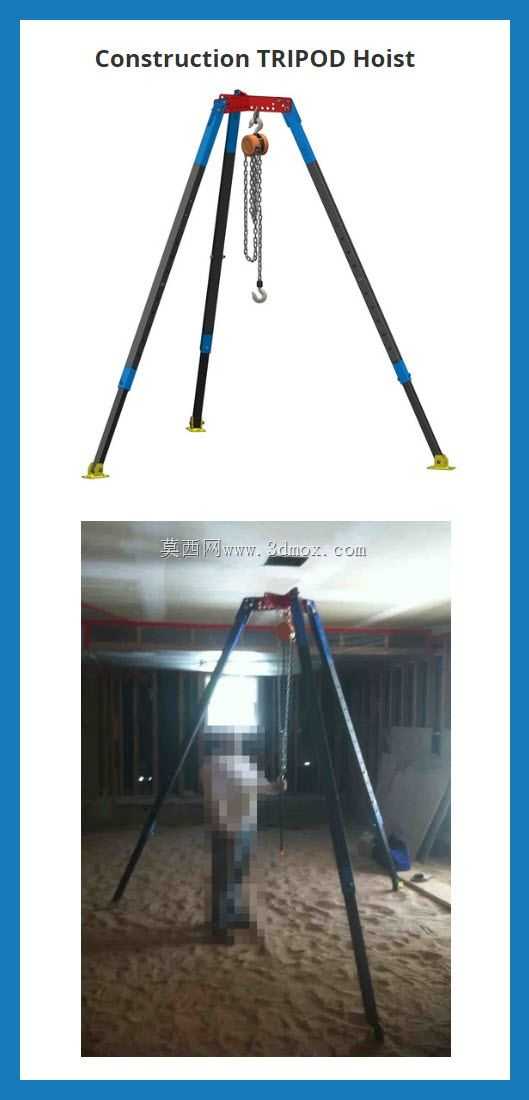

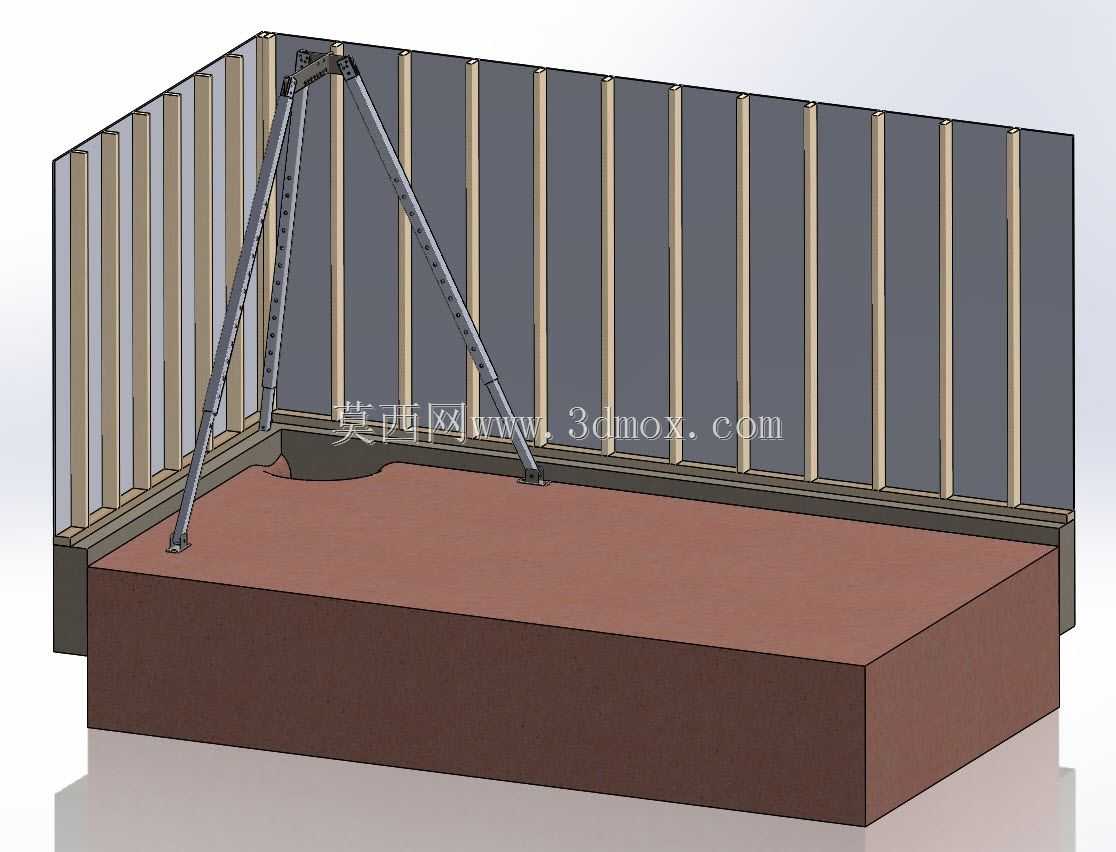

　　这款三脚架起重设备主要面向狭小空间、无固定起重吊点的建筑施工、设备检修、物料转运场景，在户外管线铺设、地下室设备进场、小型机电安装作业中，能替代大型起重设备完成1吨以内的重物垂直吊装作业，尤其适合作业面狭窄、吊车无法驶入的边角区域，支腿展开后不需要额外打地锚固定，仅依靠三点支撑的结构稳定性即可完成作业，转场时可单人拆解搬运，适配零散、短周期的吊装需求。

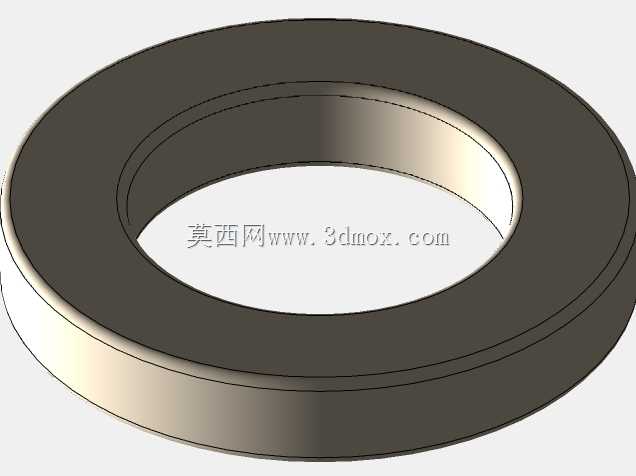

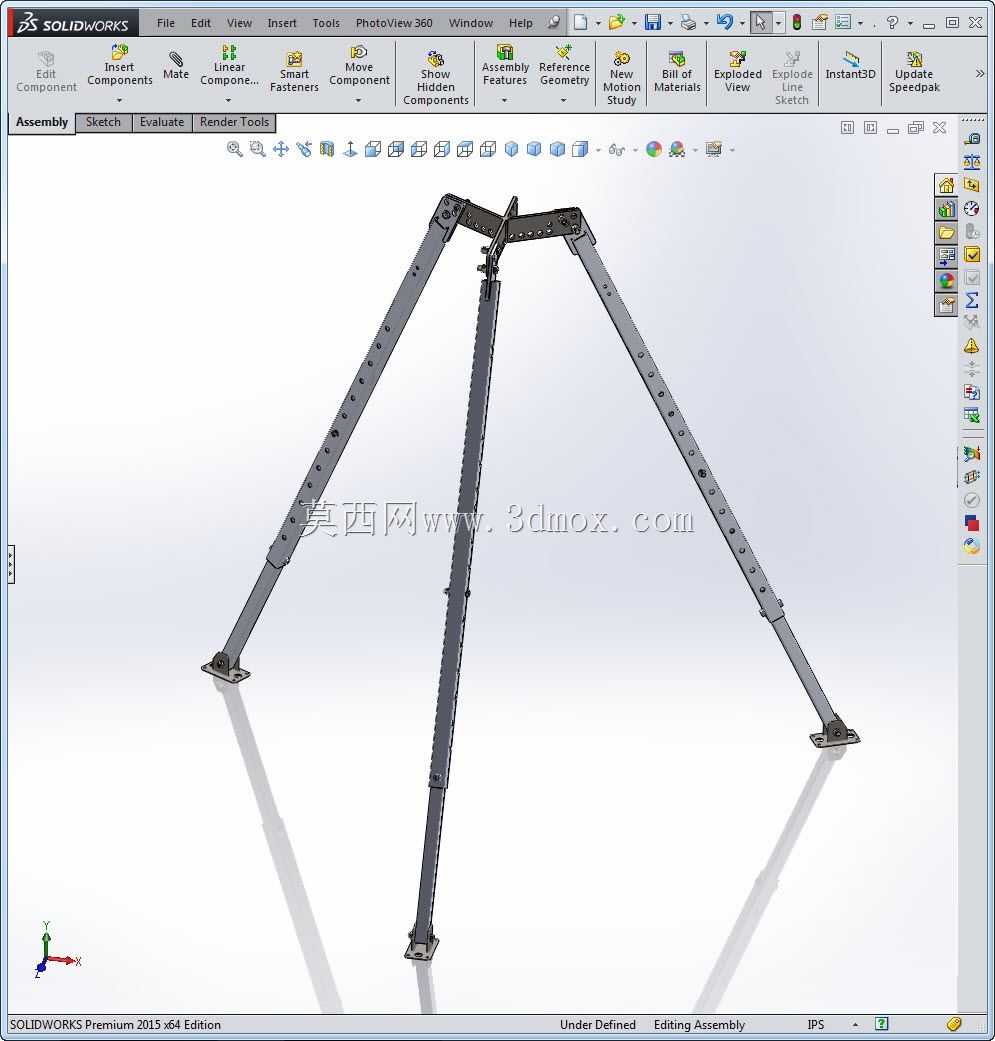

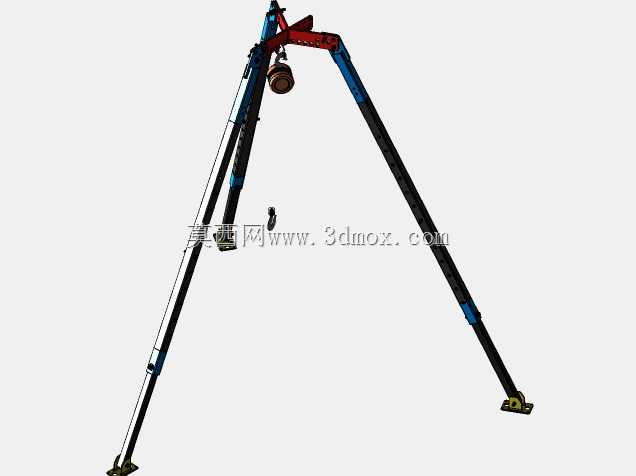

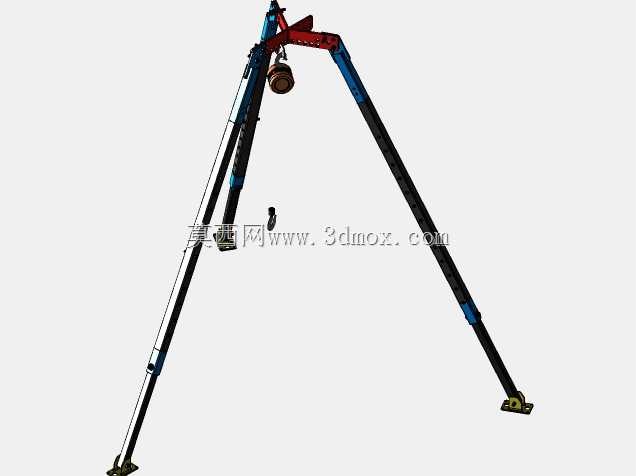

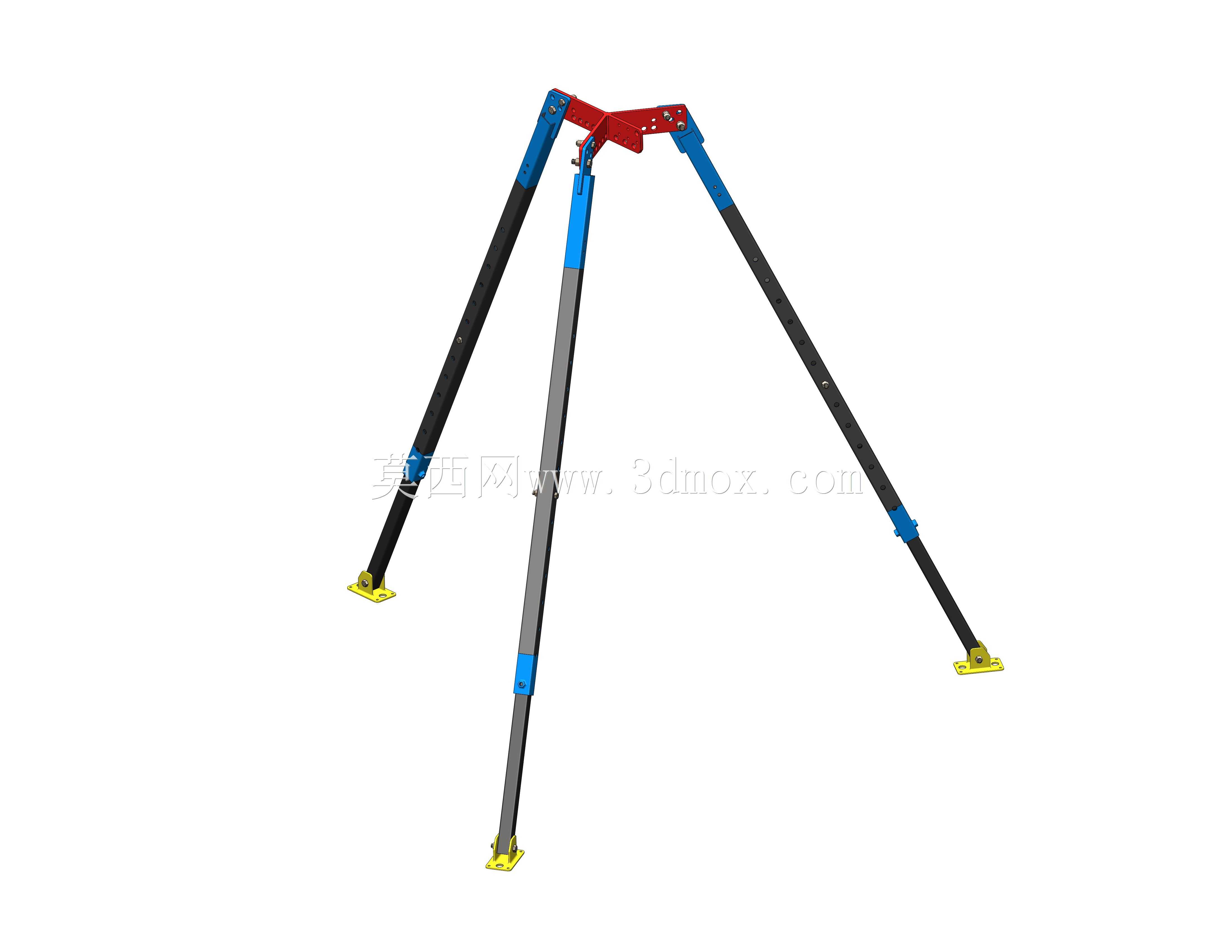

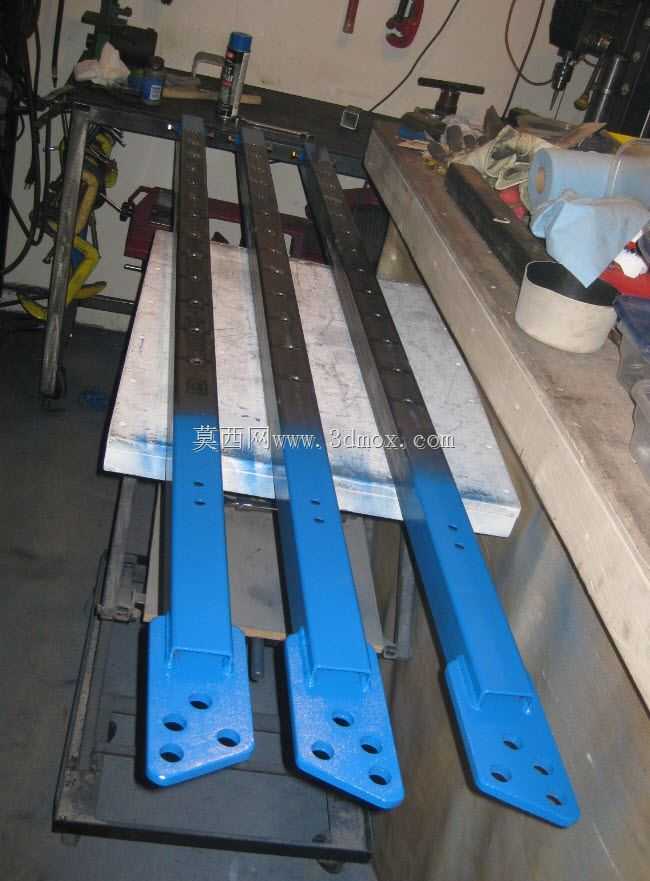

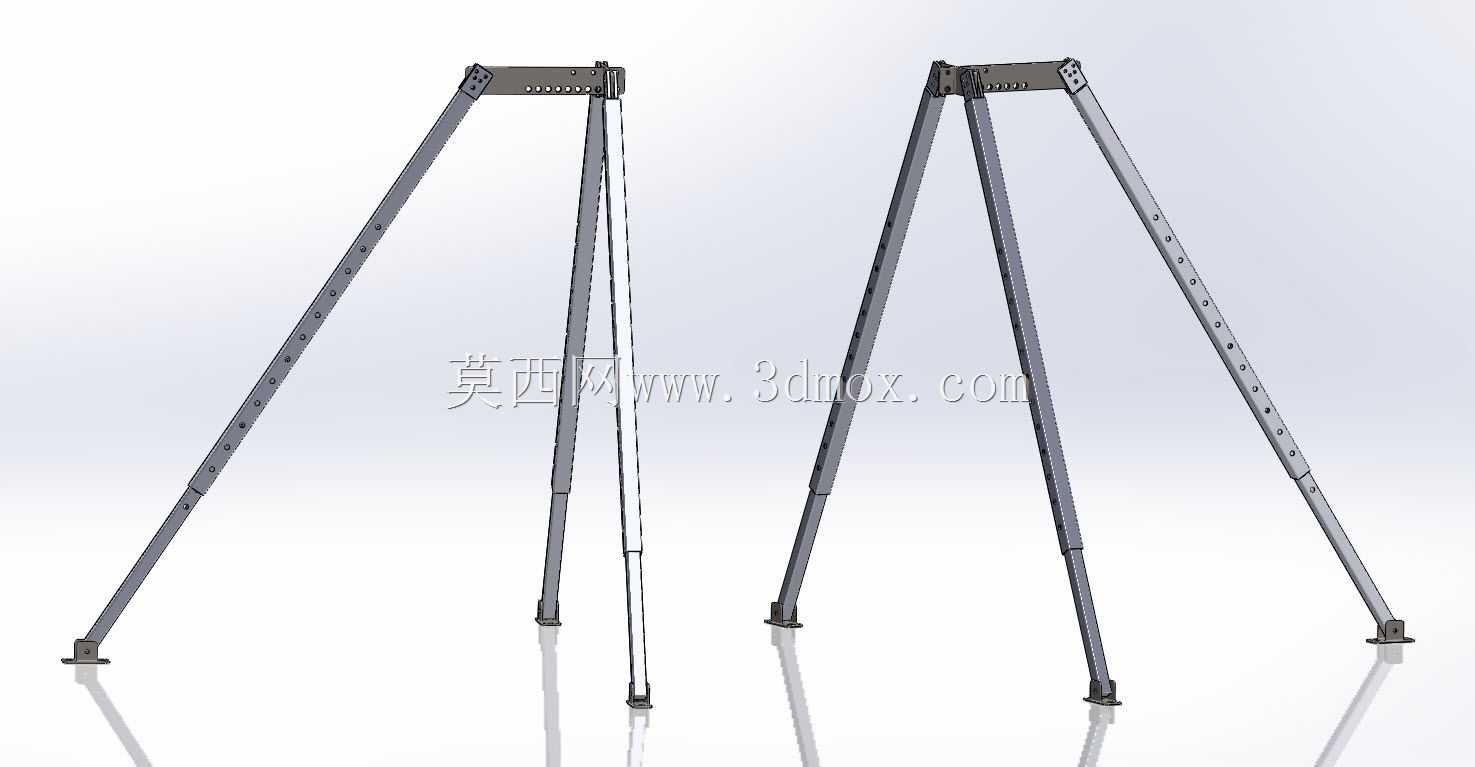

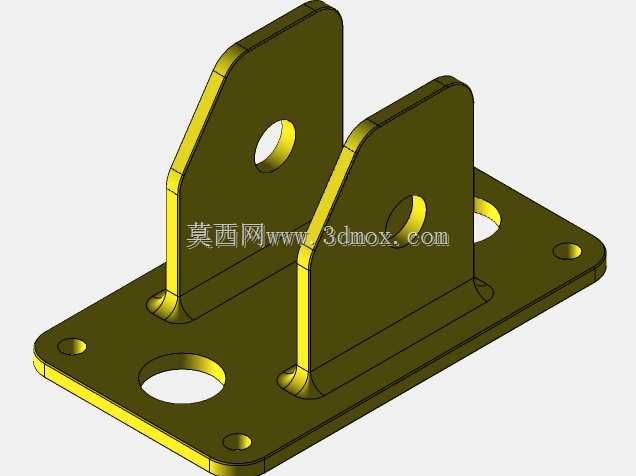

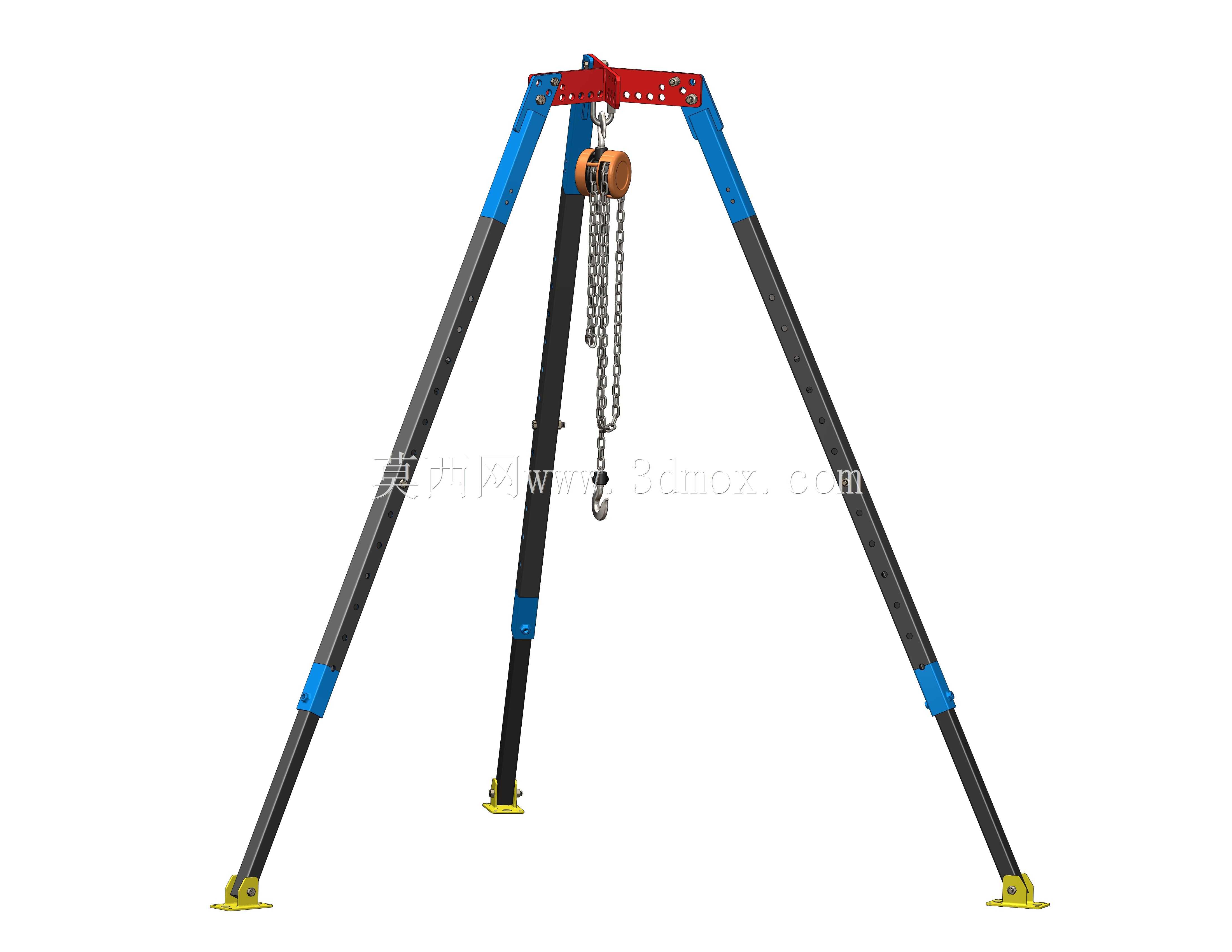

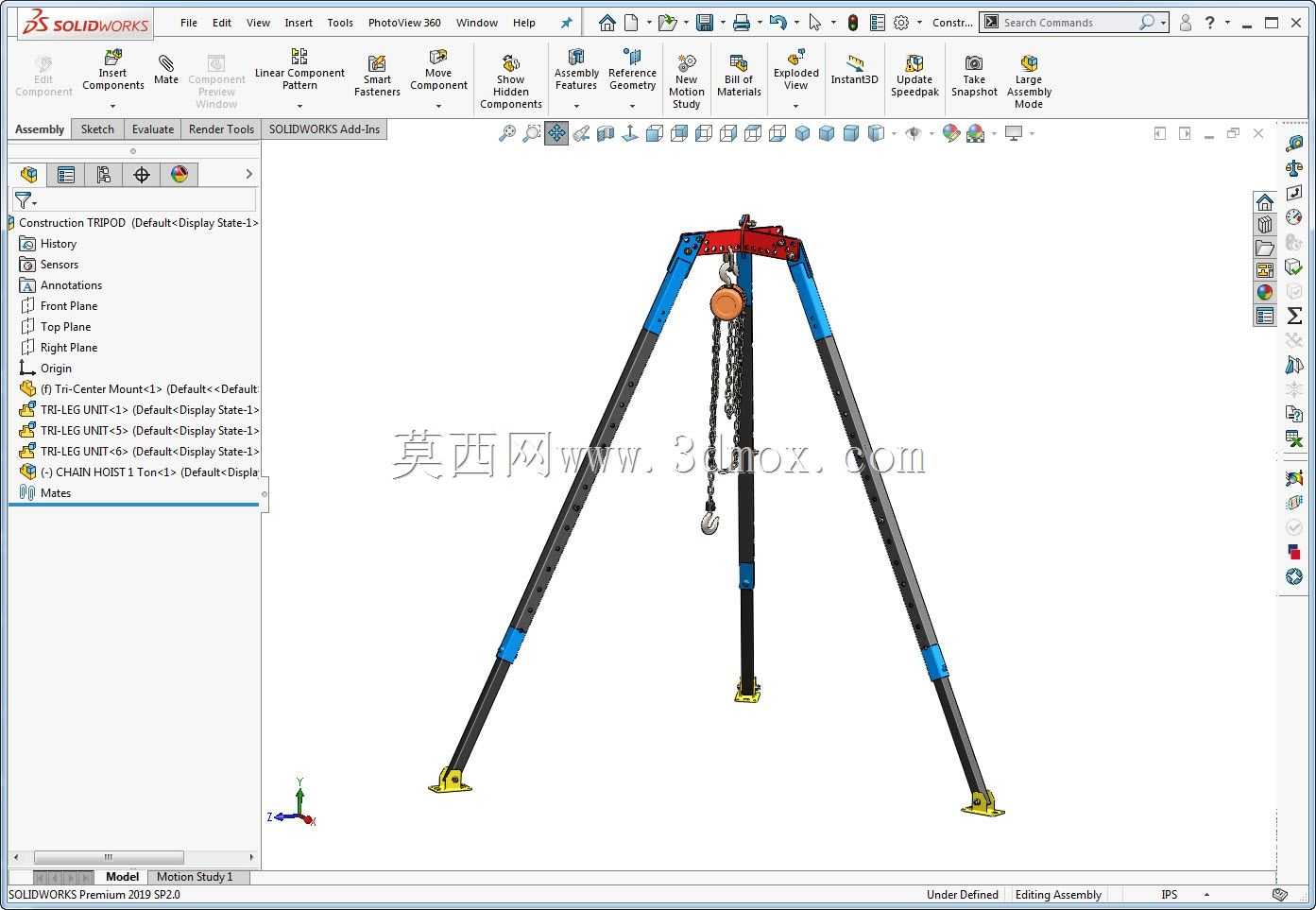

　　结构设计上采用三段式可伸缩支腿方案，每根支腿通过多档位定位销调节长度，可根据作业场地的地面高差、所需吊装高度灵活调整单腿伸出量，即使在不平整的碎石地面、台阶边缘也能快速调平，保证顶部吊点始终处于垂直受力状态，避免侧翻风险。支腿主体采用高强度合金钢管材，外层做防滑耐磨涂装，每段伸缩配合面设置耐磨衬套，减少反复伸缩带来的磨损，延长设备使用寿命；支腿底部配置大尺寸防滑脚垫，接触地面时可分散支腿对地面的压强，避免在松软泥土地面出现下陷，脚垫与支腿采用球铰连接，可自适应地面坡度，保证脚垫与地面完全贴合，不出现悬空受力的情况。

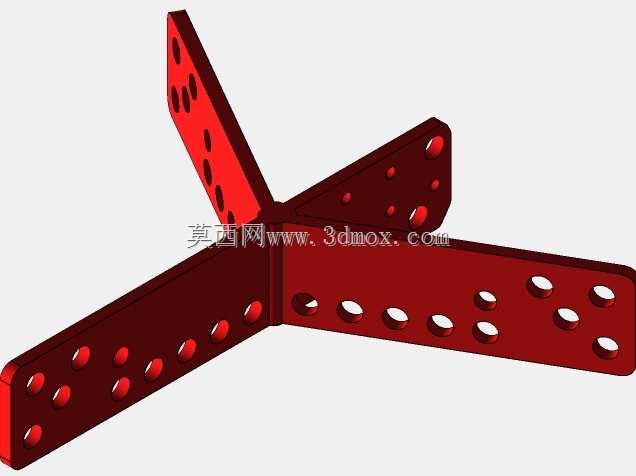

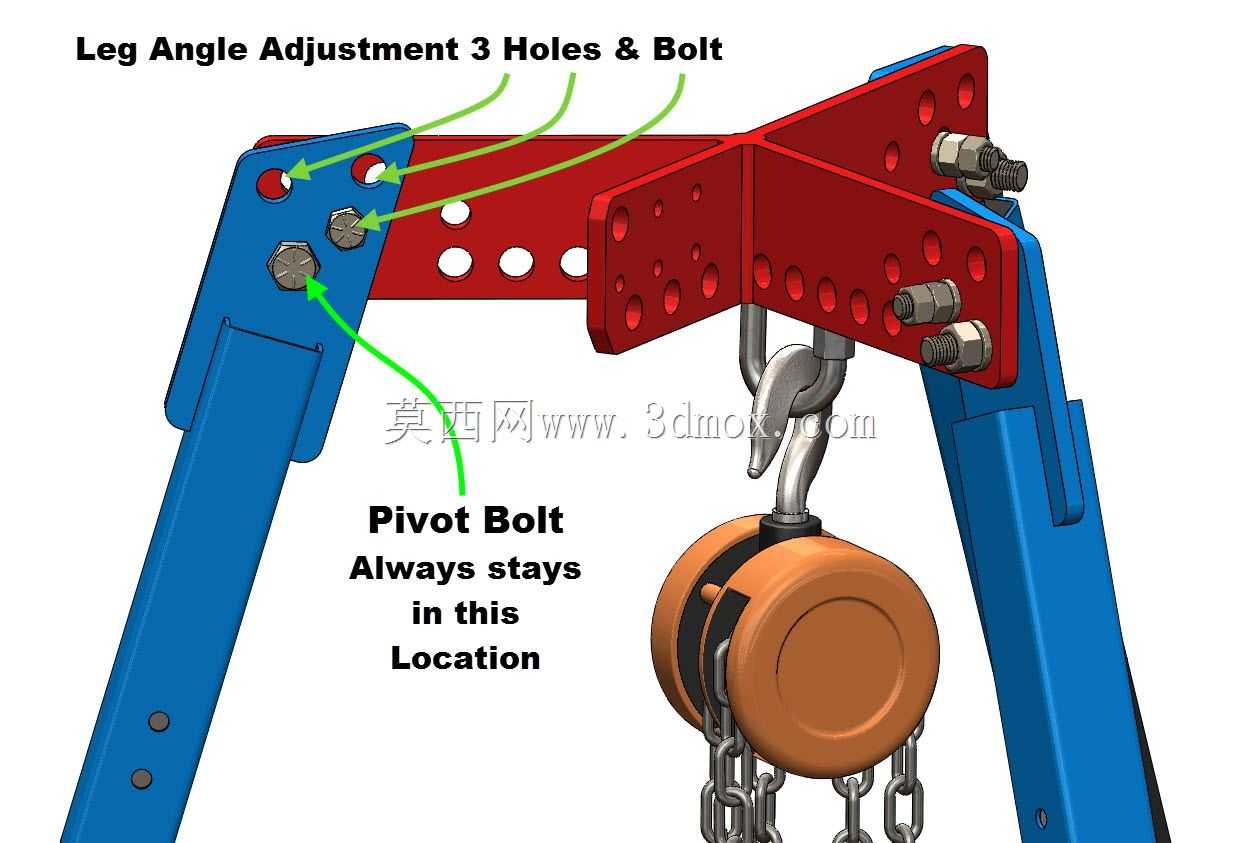

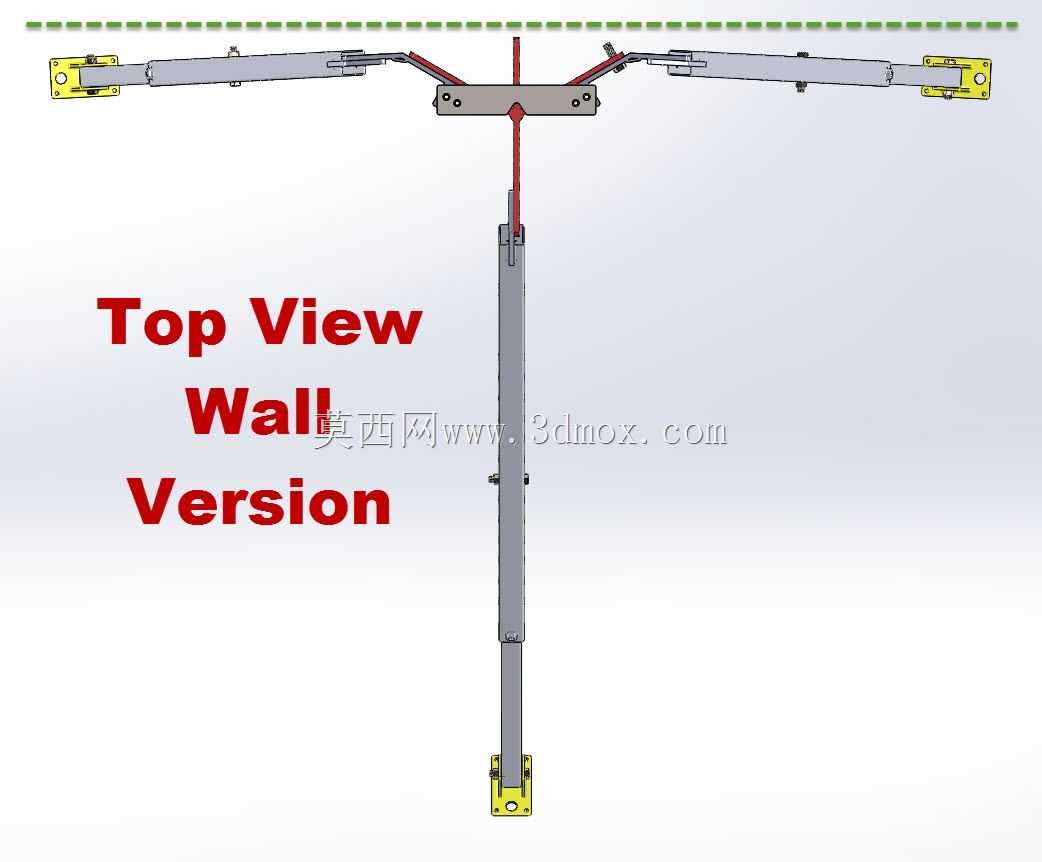

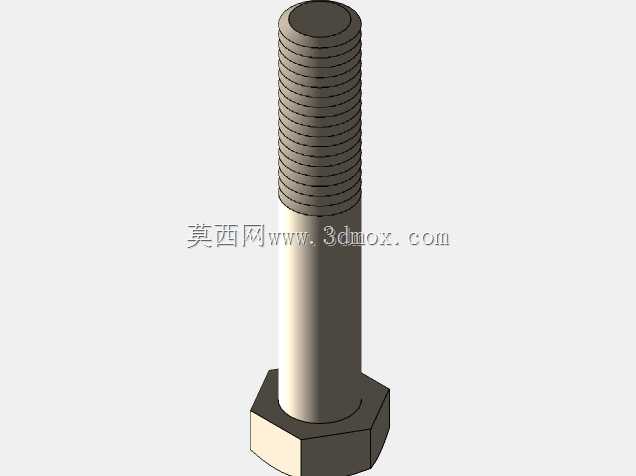

　　顶部连接座采用一体式锻造结构，三个支腿铰接点呈120度均匀分布，铰接轴采用高强度销轴配合自润滑铜套，支腿展开收拢时无卡滞，铰接位置设置有限位结构，支腿展开到最大安全角度时自动锁止，避免作业过程中支腿向外滑脱。顶部吊点预留了标准葫芦挂装孔位，可直接配套手拉葫芦、电动环链葫芦使用，挂装孔做了圆角过渡处理，避免葫芦吊钩受力时出现应力集中，连接座侧面额外预留了辅助吊点，可用于挂装安全带、辅助工具，适配高空作业的附加需求。

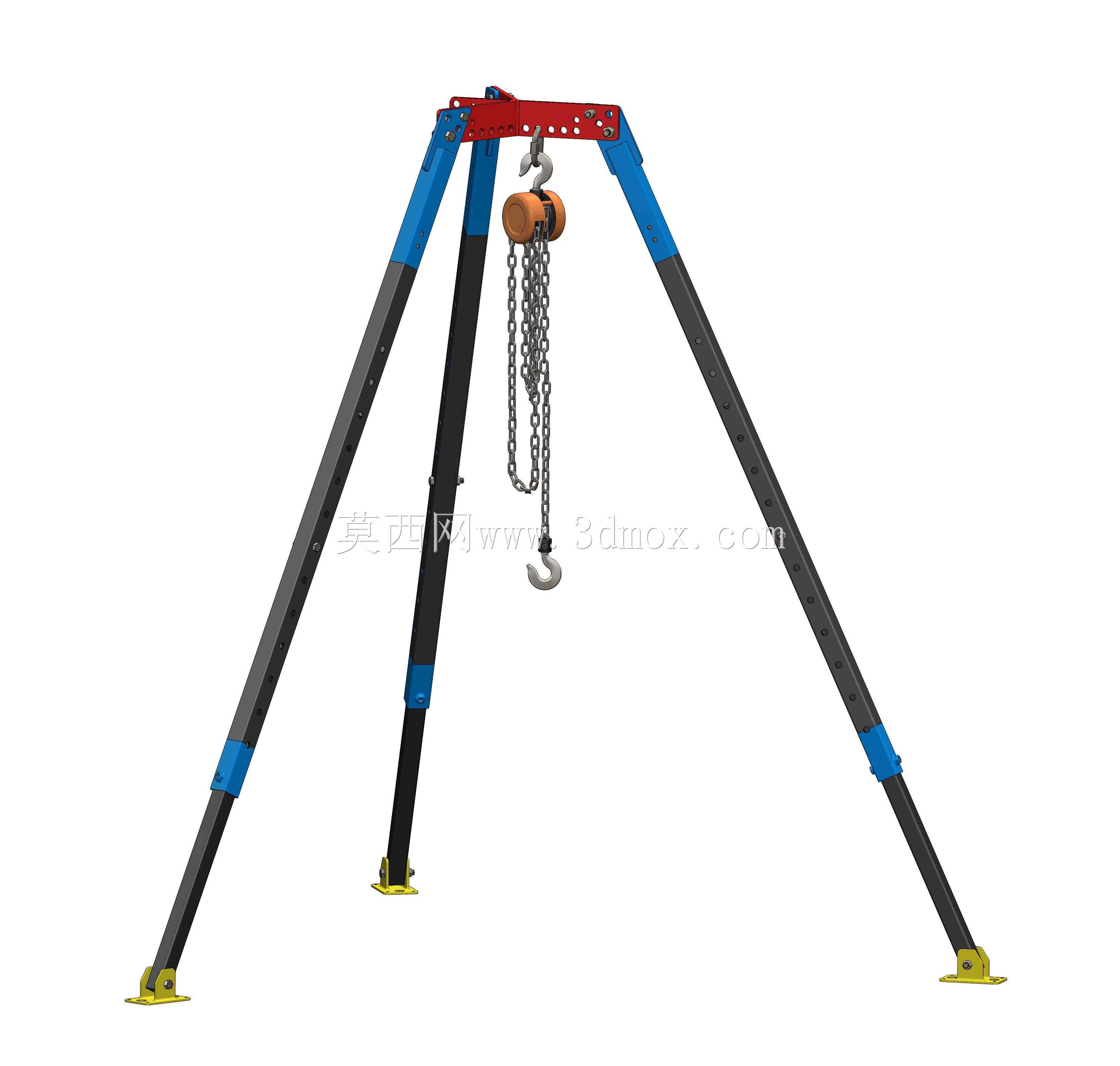

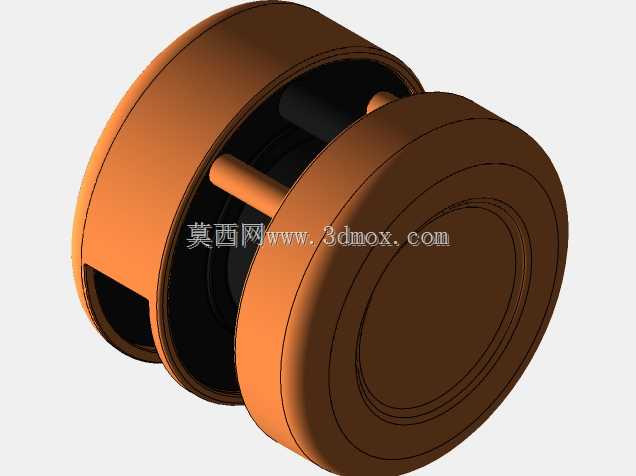

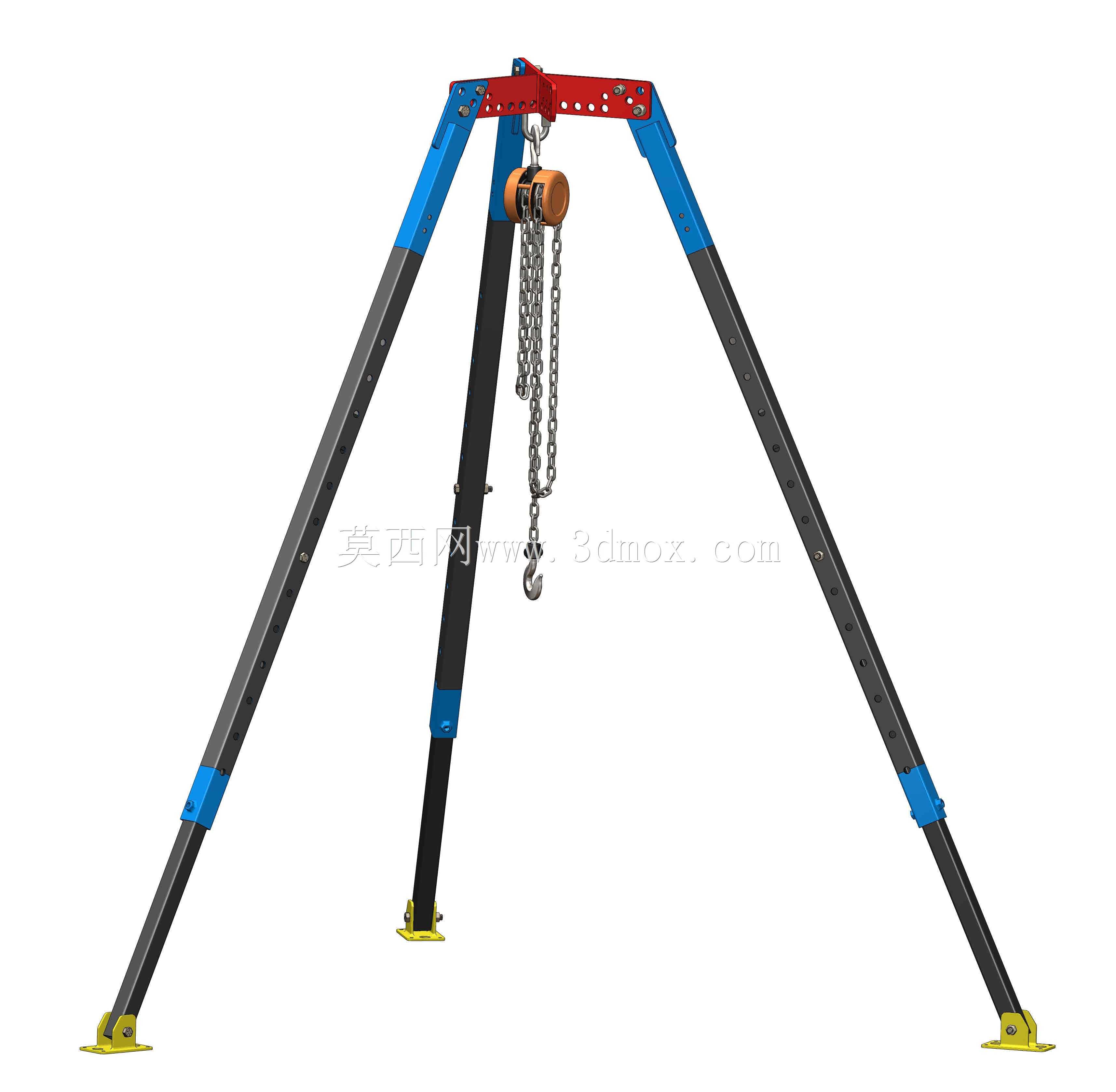

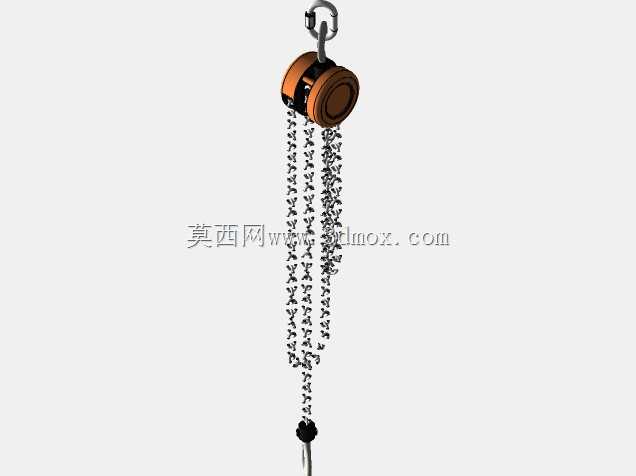

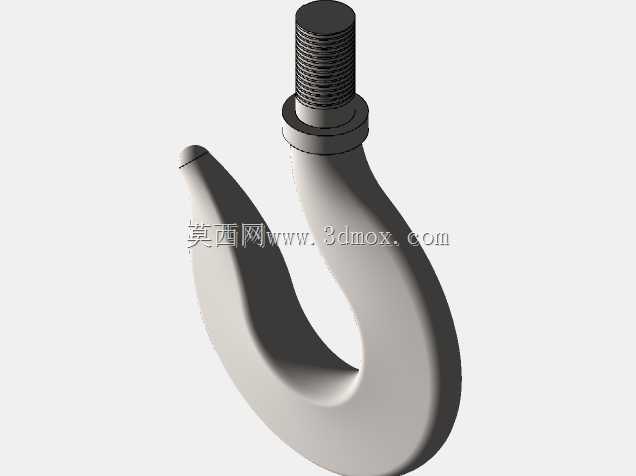

　　配套的环链葫芦采用标准载重规格，起重链条采用合金钢锻造，经过热处理强化，每段链环的焊接位置做了打磨平滑处理，吊钩配置安全防脱卡扣，吊装时可防止吊索具滑脱，葫芦的升降机构带有自锁功能，重物起吊到任意高度都能自动锁止，不会出现溜钩下坠的情况，操作时仅需要拉动手动链条即可控制升降，单人即可完成重物的起吊、对位、下放全流程操作。

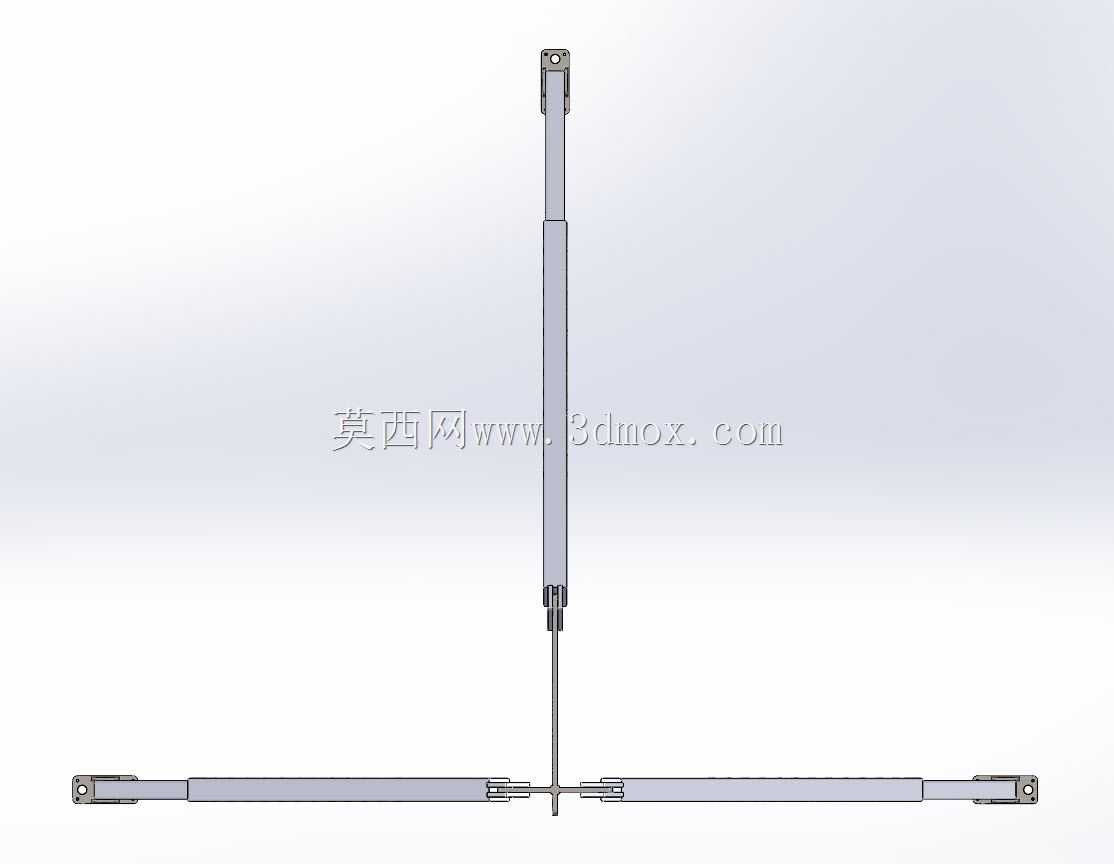

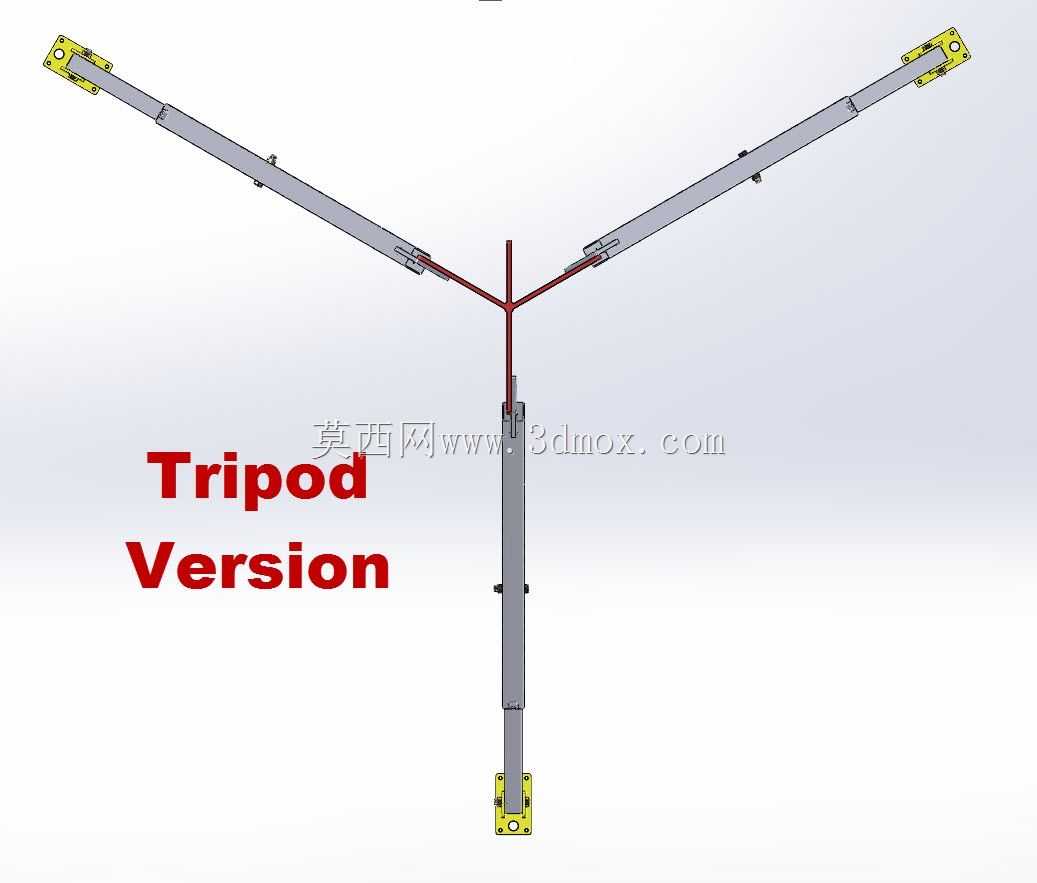

　　安装边界方面，支腿完全收拢时整体长度不超过1.8米，可放入普通工程车后备箱转运，支腿完全展开后三个支腿的支撑外接圆直径约2.2米，作业时仅需要预留直径2.5米左右的平整地面即可架设，顶部最大起升高度可达到3.5米，满足常规楼层内设备吊装、管沟内物料提升的高度需求。单根支腿的最大调节行程约1.2米，当场地存在局部高差时，单腿可独立调整长度，最高可适配0.8米以内的地面高差，不需要额外垫设方木、钢板即可完成调平。

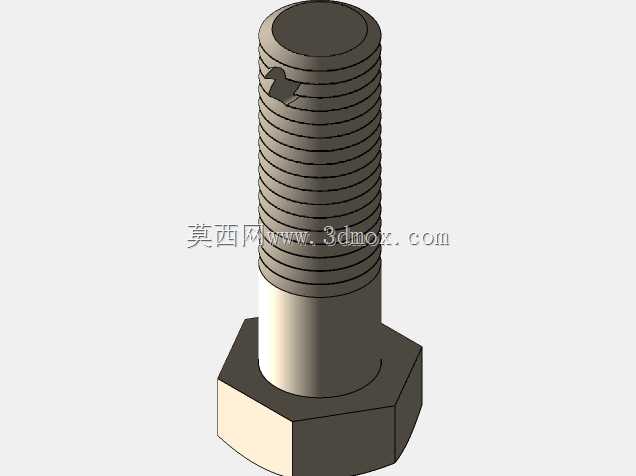

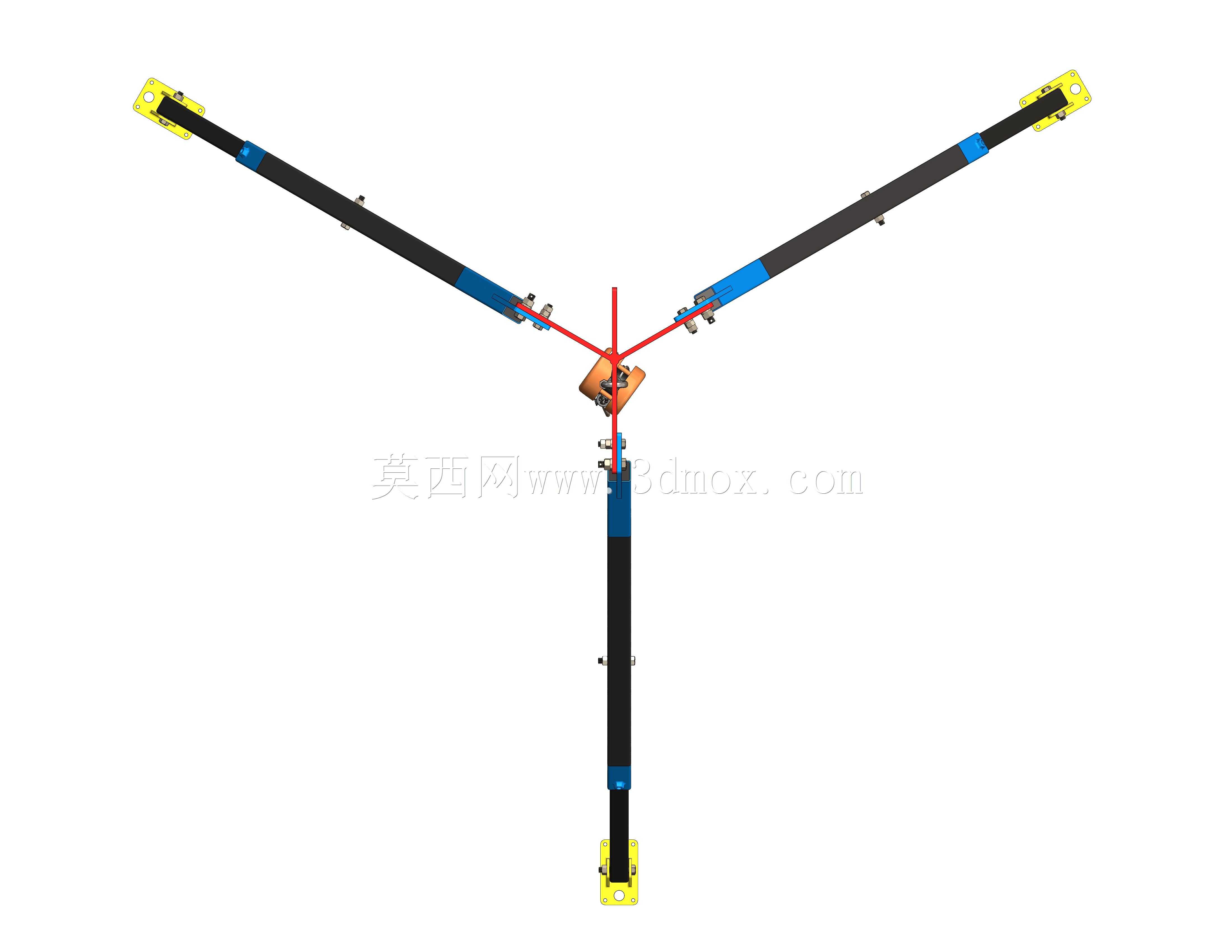

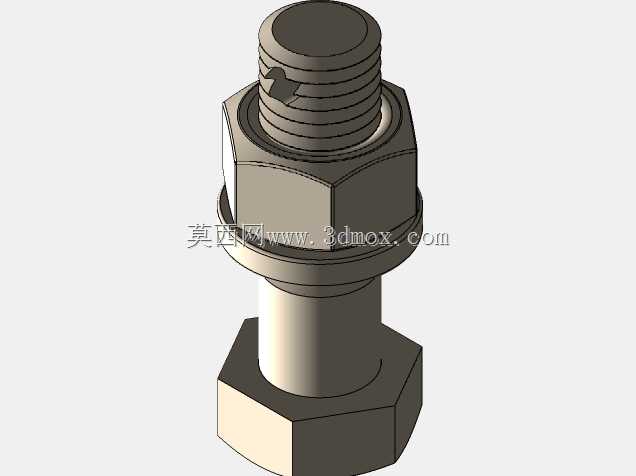

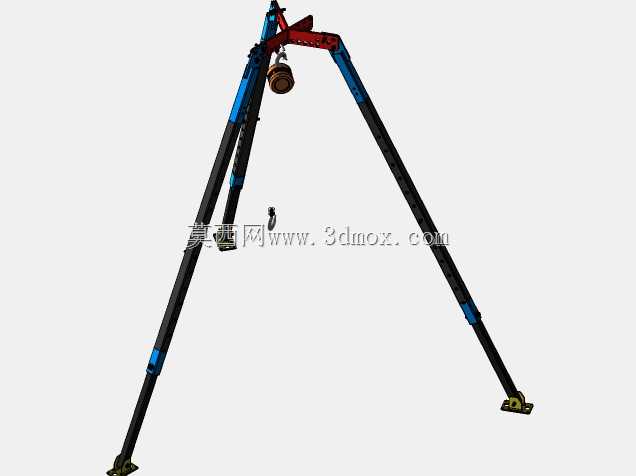

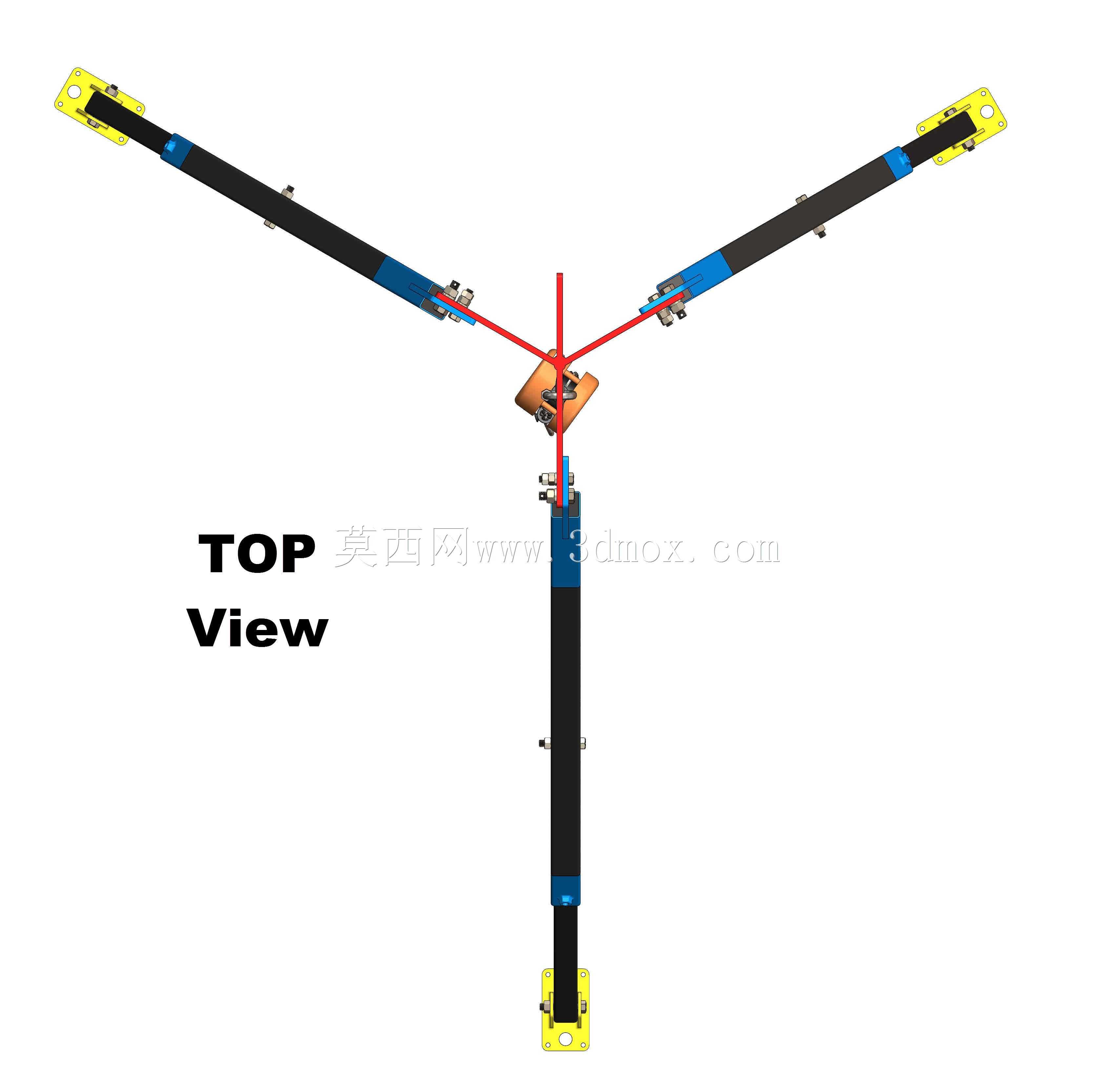

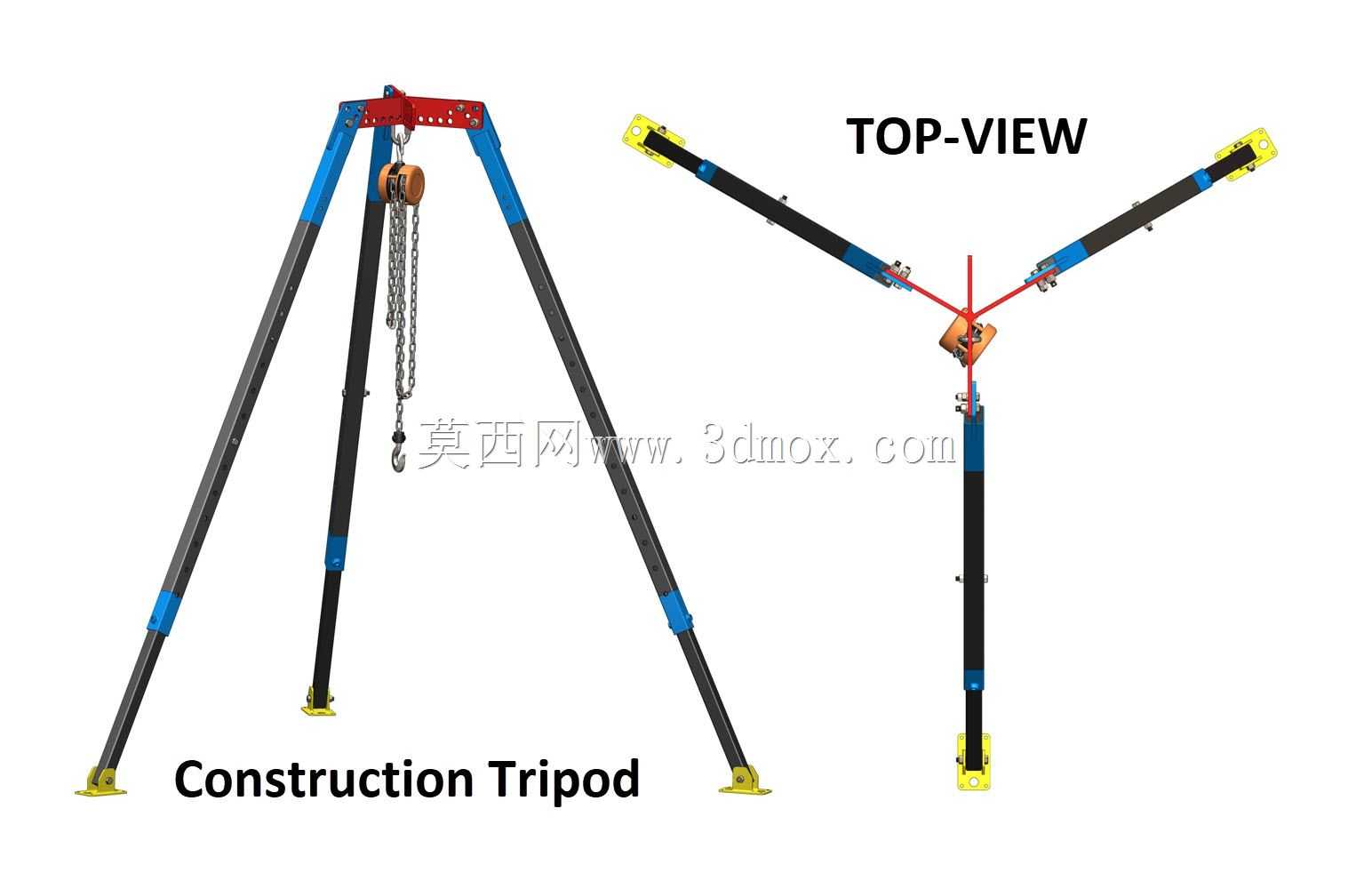

　　设计过程中重点校核了支腿压杆稳定性、顶部铰接点的剪切强度、吊点的抗拉强度，按照1.5倍额定载重做了过载冗余设计，避免极端工况下出现结构失效。支腿与顶部连接座的铰接位置设置有快拆销轴，不需要额外工具即可完成支腿的拆卸与组装，转场时可拆分为三个支腿、顶部连接座、葫芦三个部分，单人即可背负转运，适合野外作业、零散抢修的使用场景。支腿表面的蓝色标识段为安全伸缩警示区，当支腿伸出长度超过警示区时即达到最大安全伸出量，操作人员可直观识别支腿伸出状态，避免超量程使用带来的安全风险。

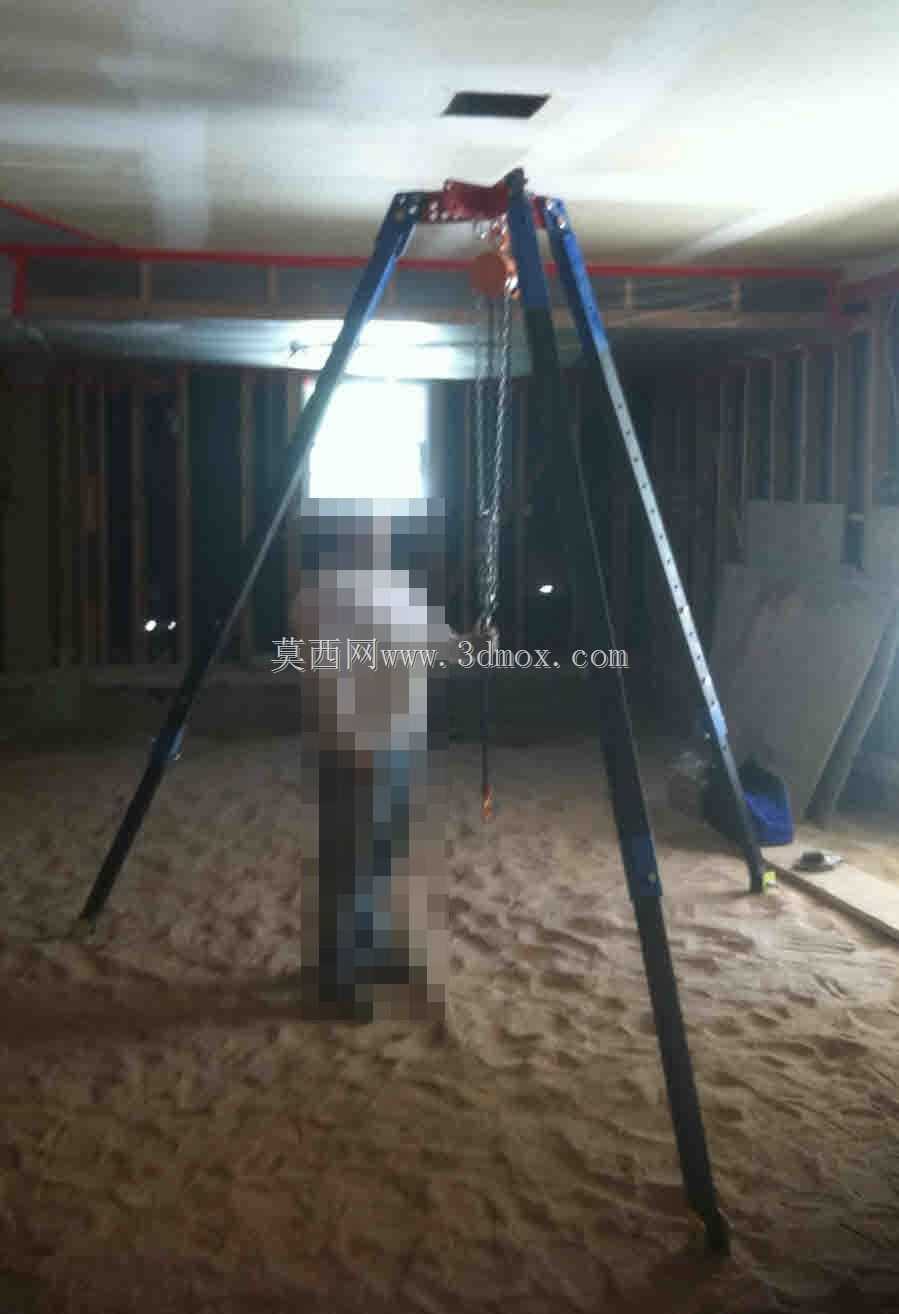

　　实际作业时，架设流程为先将三个支腿展开到大致角度，根据吊装点位置调整每个支腿的落点，再逐根调整支腿长度，观察顶部吊点是否处于重物重心的正上方，确认支腿脚垫全部贴合地面、限位结构锁止后，再挂装葫芦进行试吊，试吊时将重物起升离地面10厘米左右，检查支腿是否有滑移、结构是否有异常形变，确认无问题后再继续起升作业。相比固定门式支架、单臂吊具，这款三脚架不需要提前预埋固定点，架设时间不超过10分钟，作业完成后可快速收拢转移，在小型工程作业、应急抢修、物业设备维护等场景下的适配性极强，结构上没有复杂的传动、电控部件，日常维护仅需要定期检查铰接销轴的磨损情况、链条的润滑状态即可，维护成本极低，适合非专业起重操作人员经过简单培训后上手使用。
