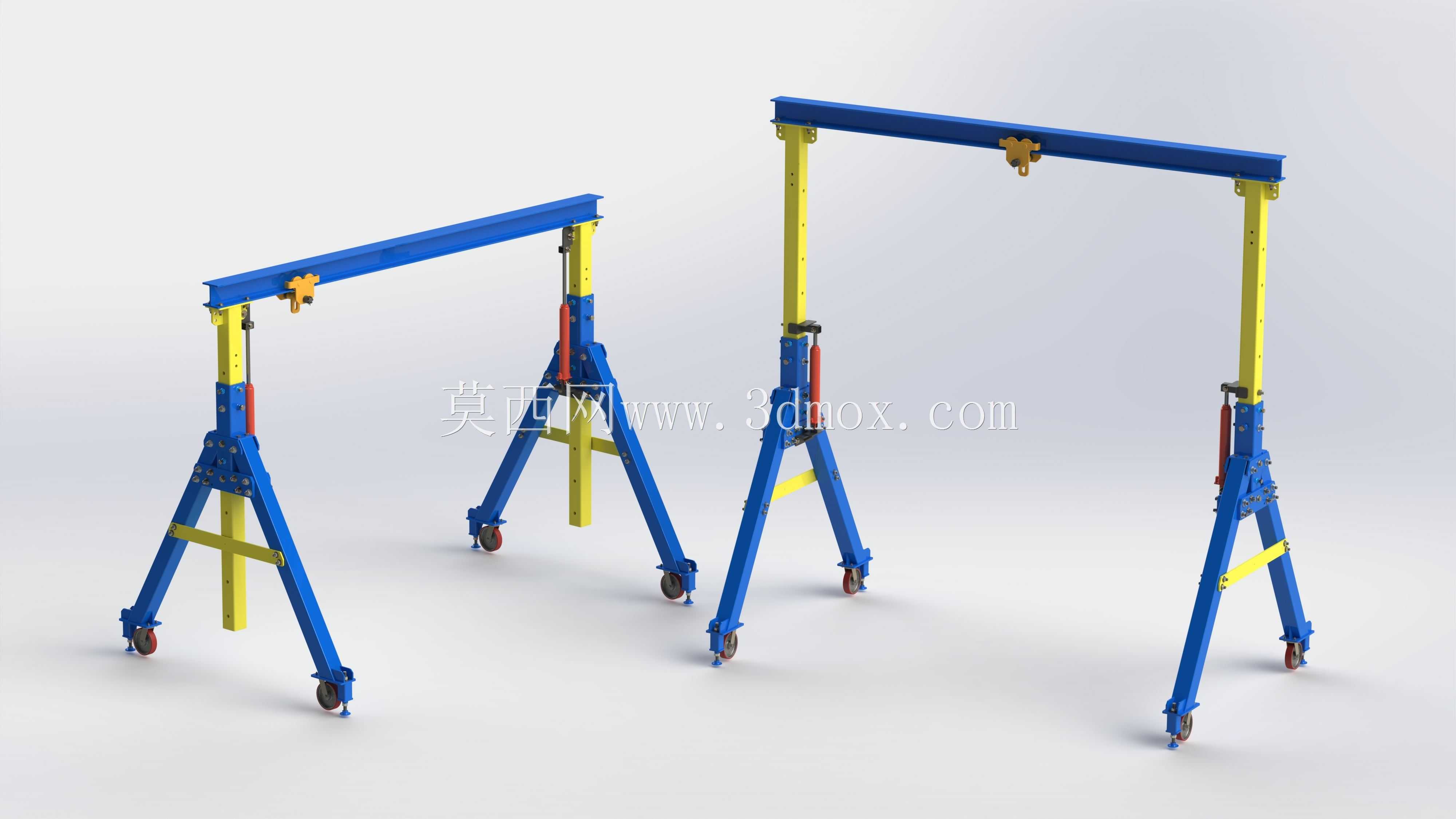

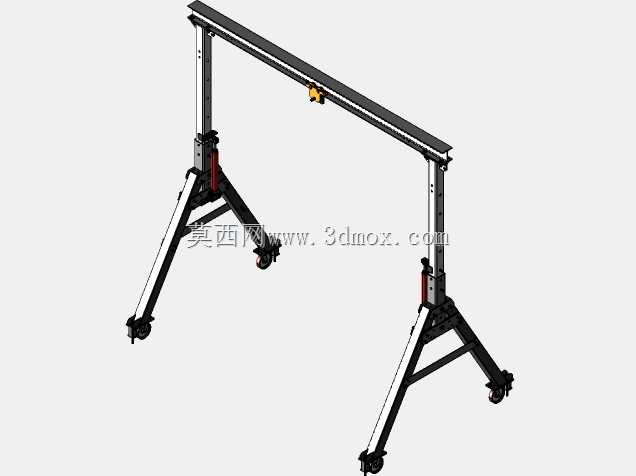

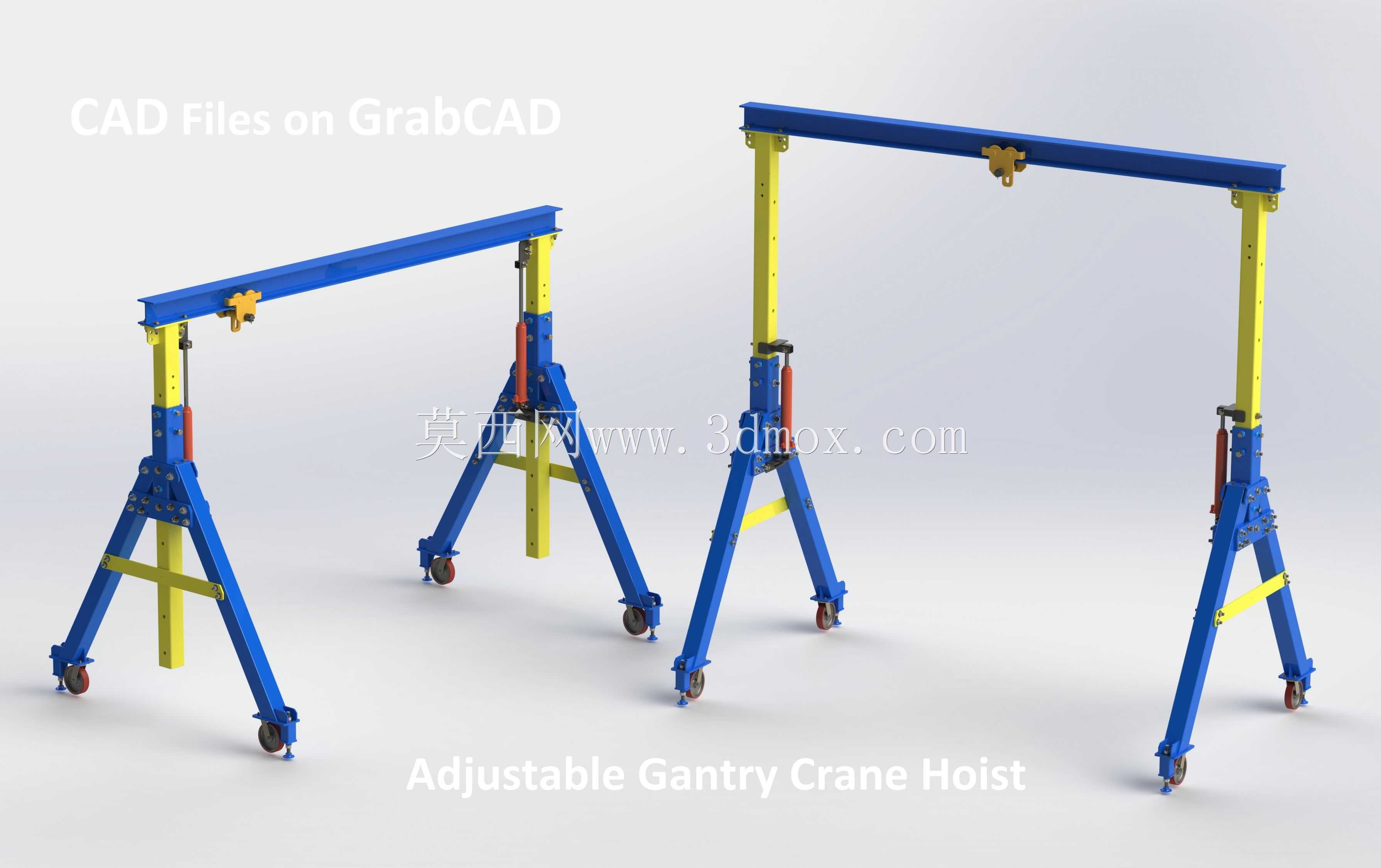

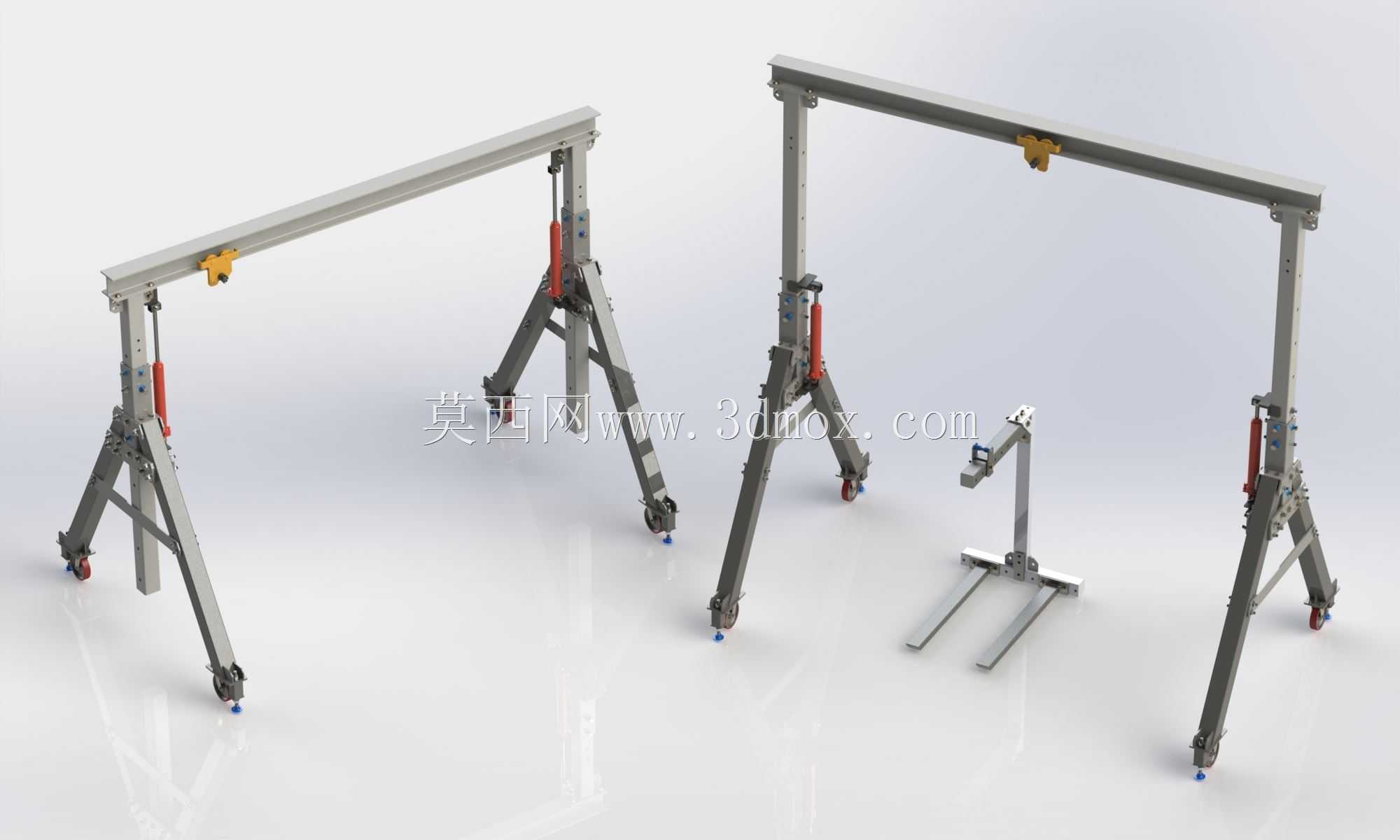

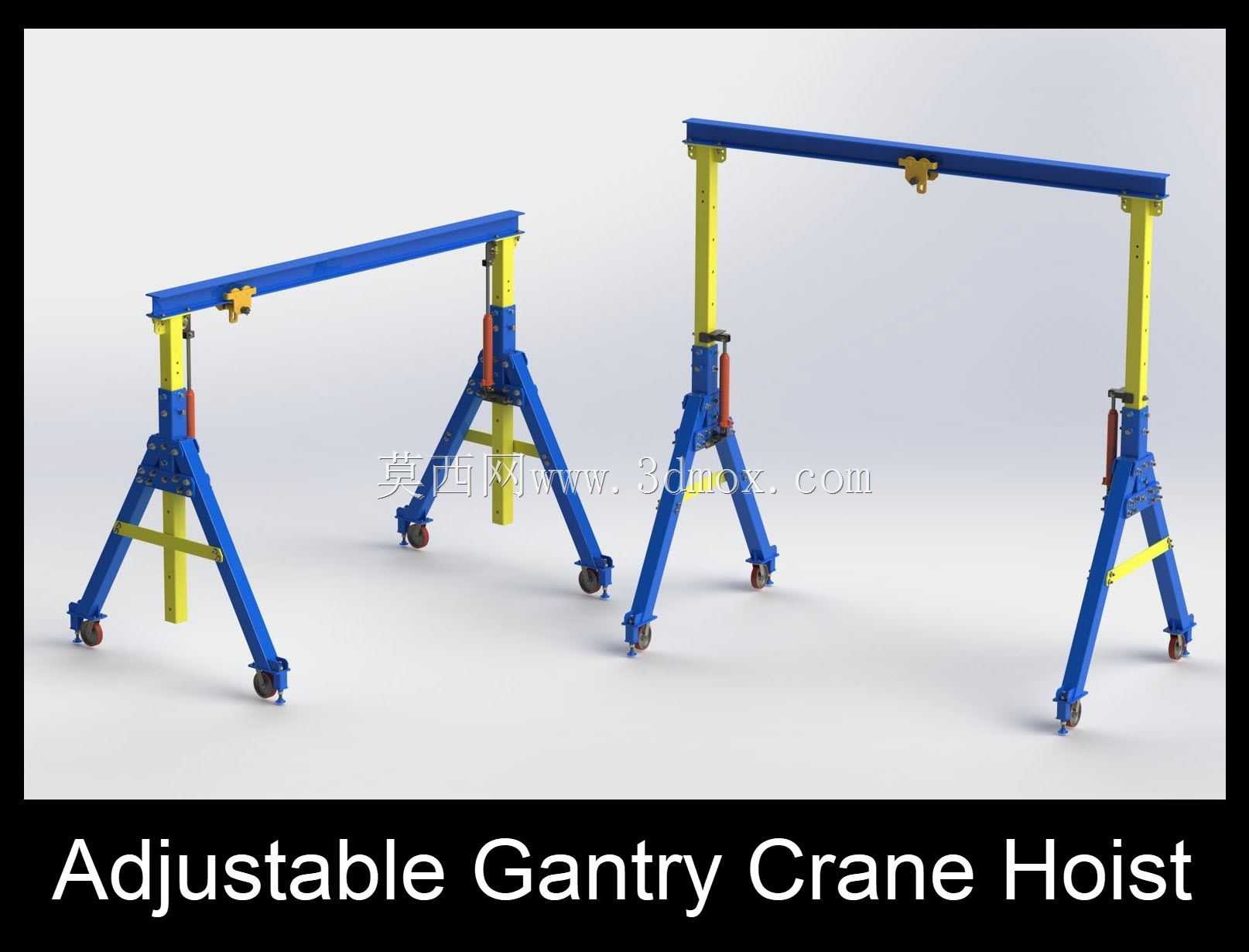

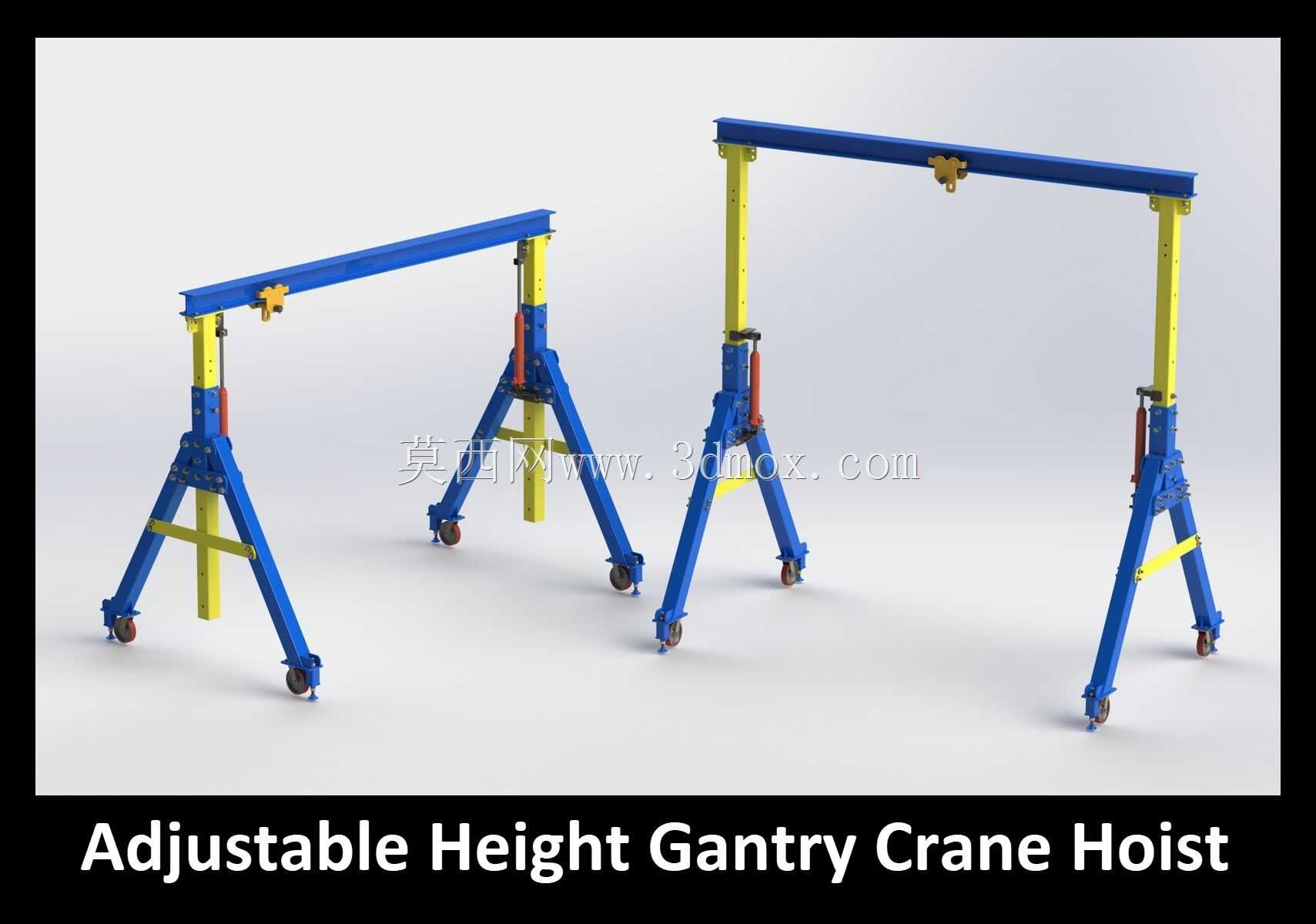

可调高度门式起重移动支撑结构

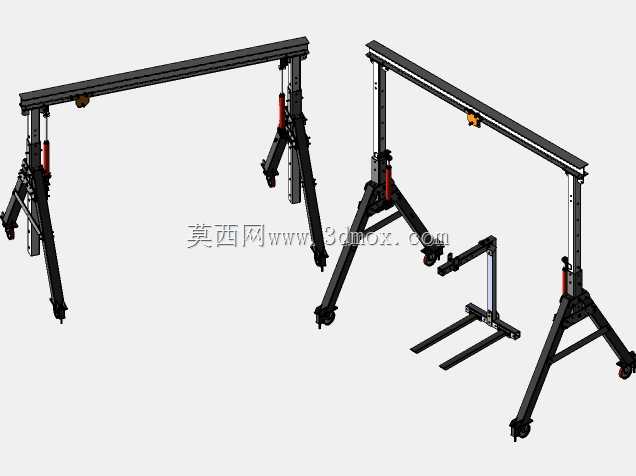

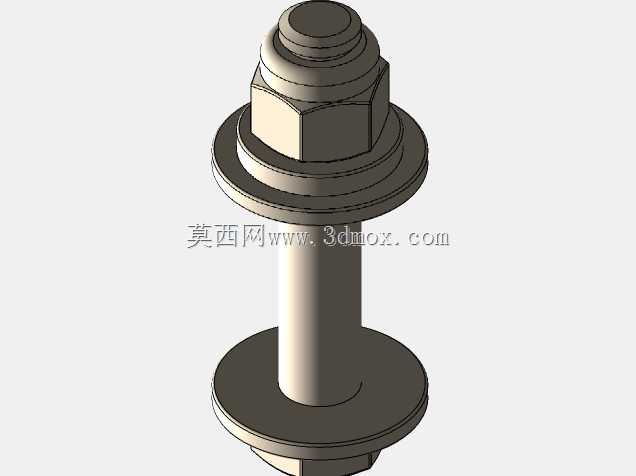

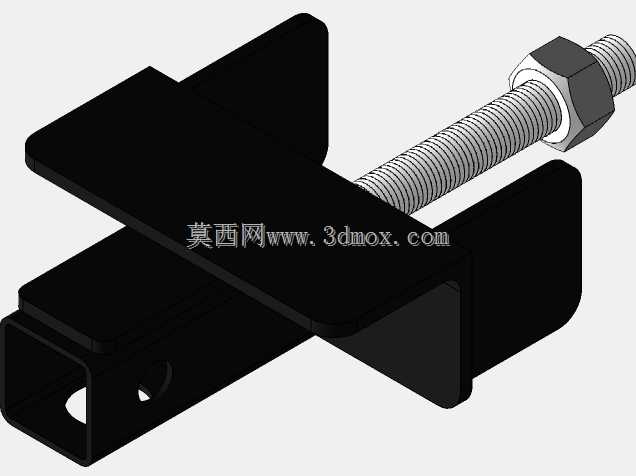

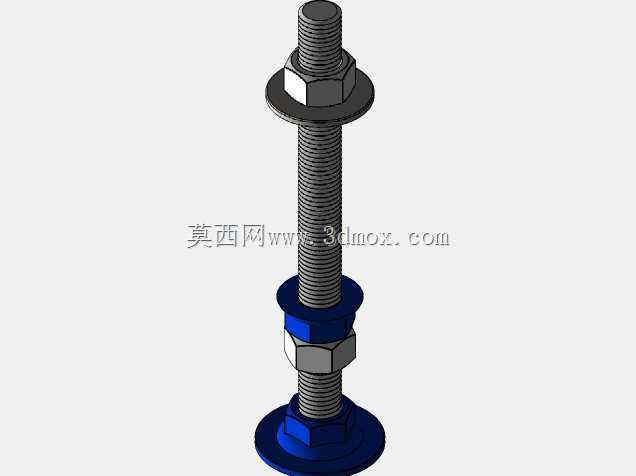

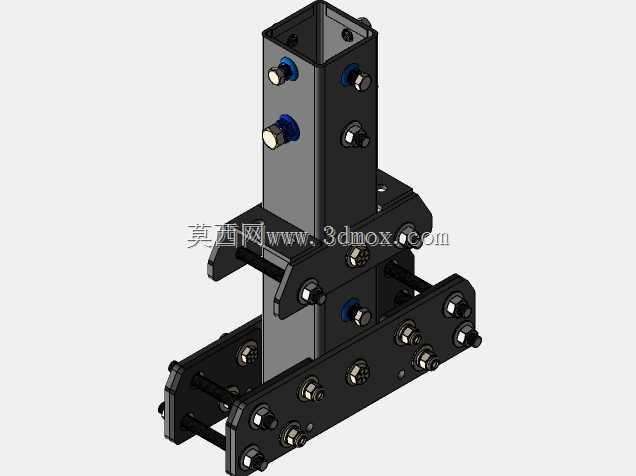

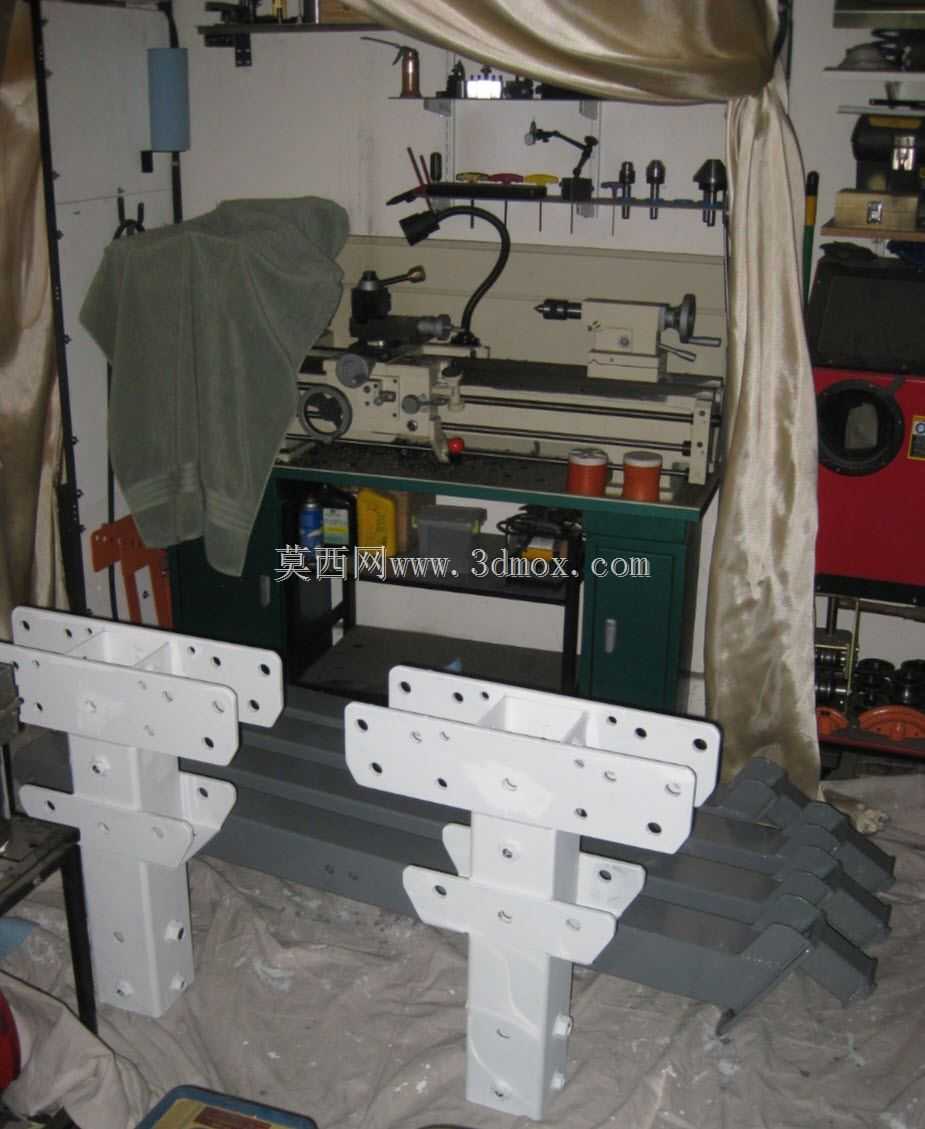

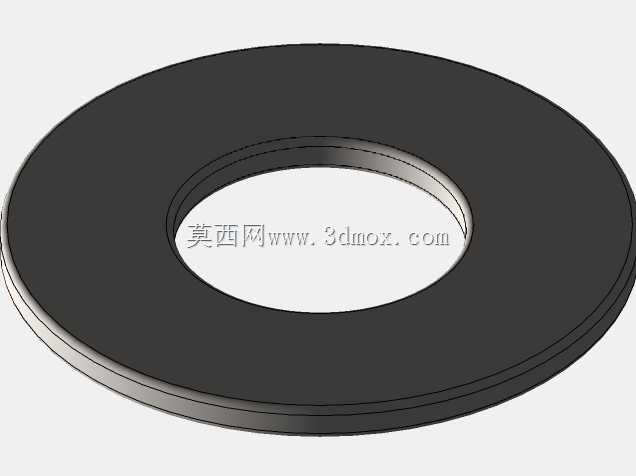

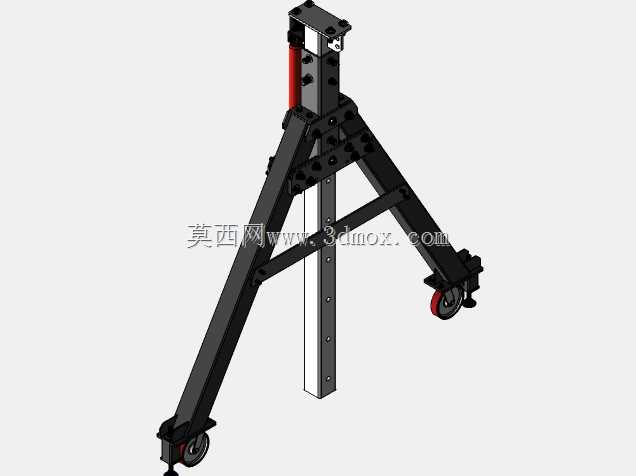

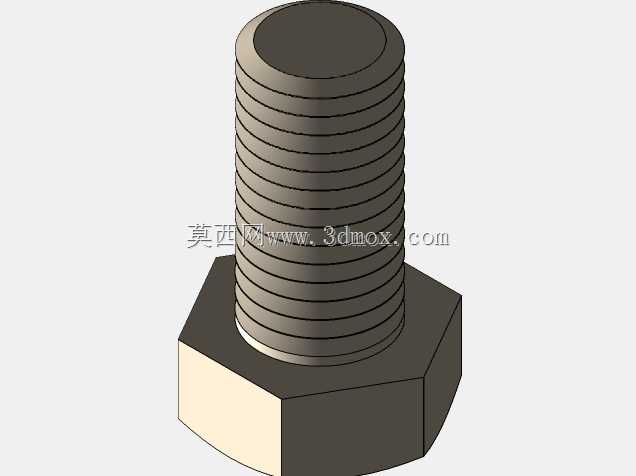

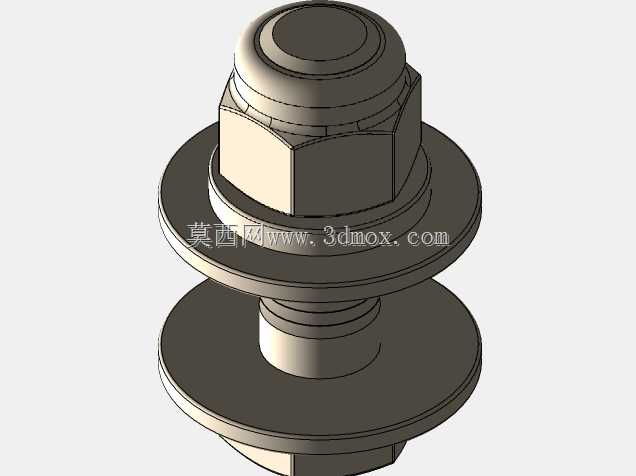

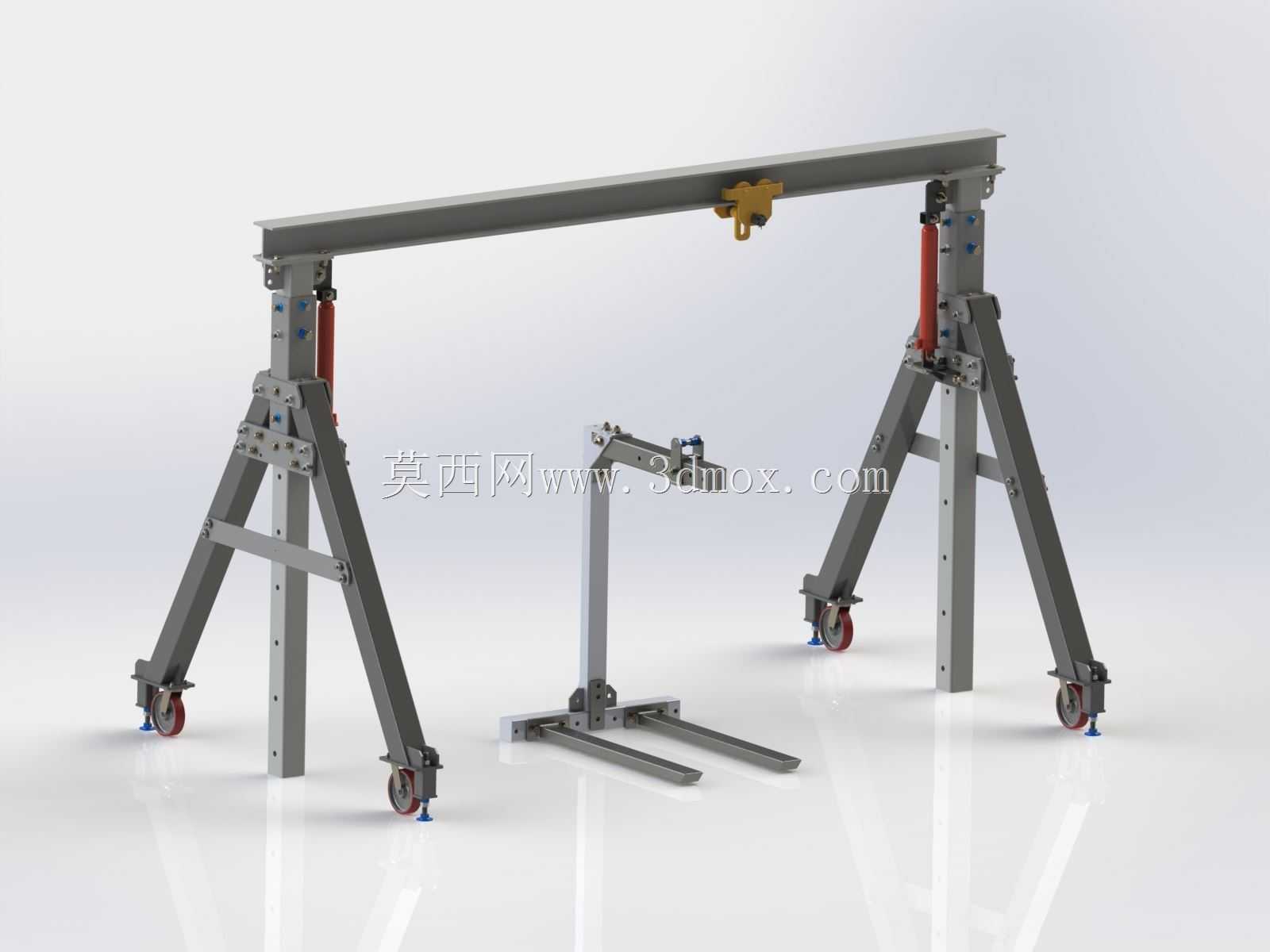

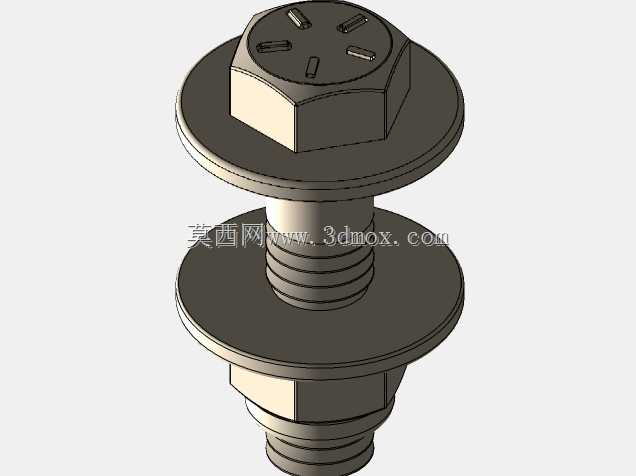

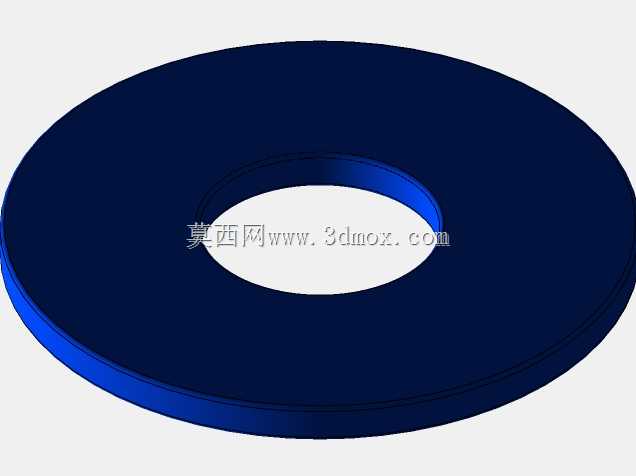

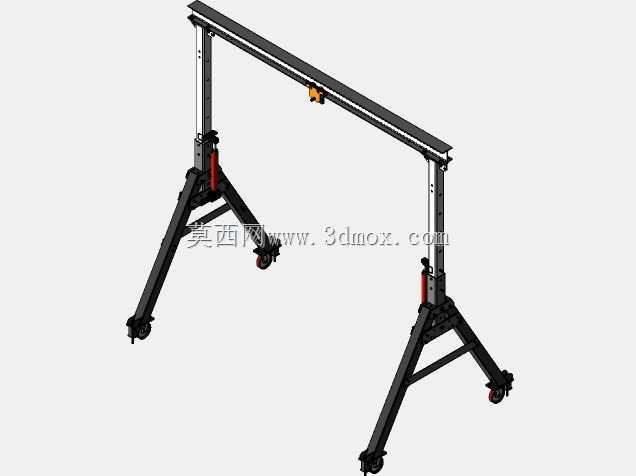

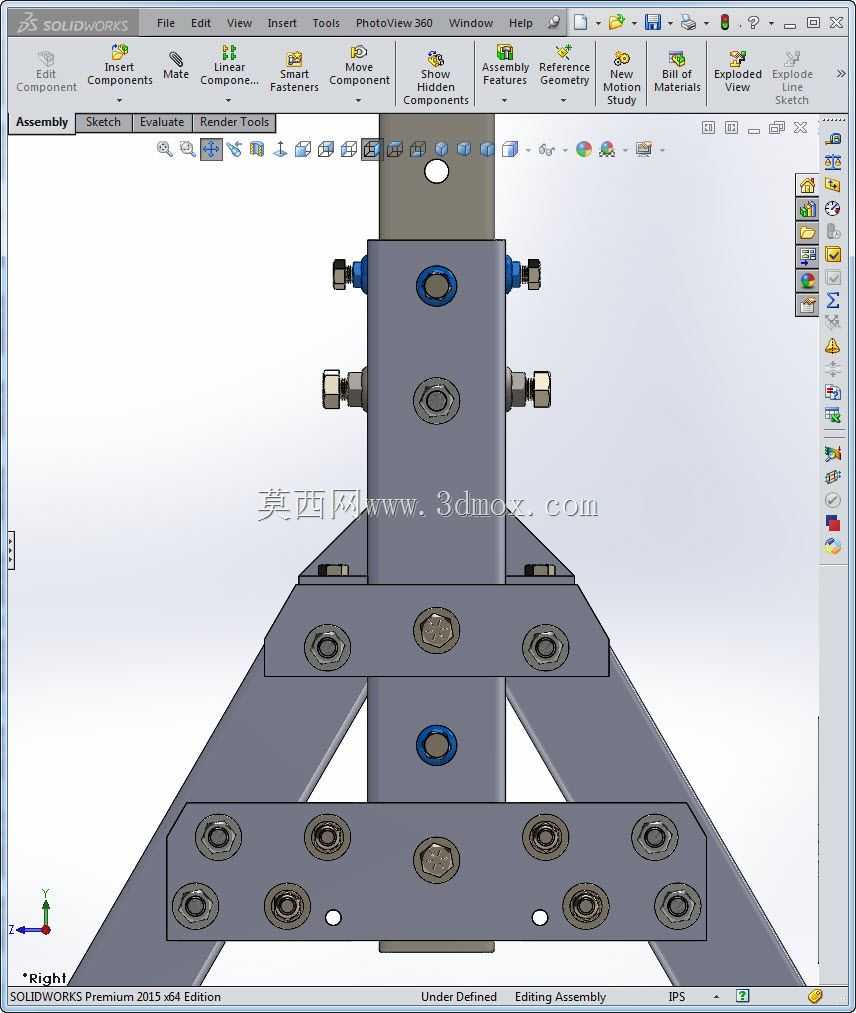

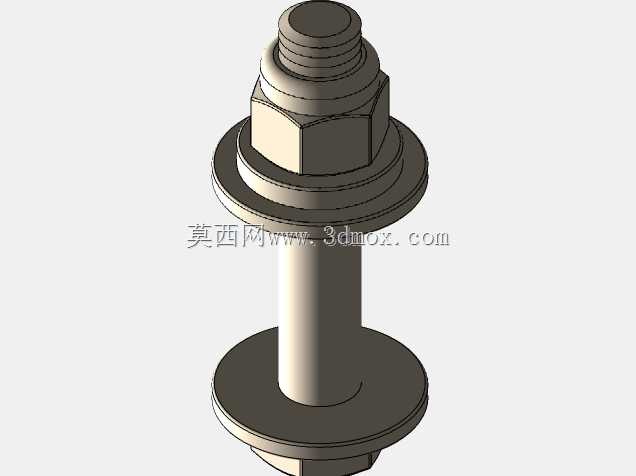

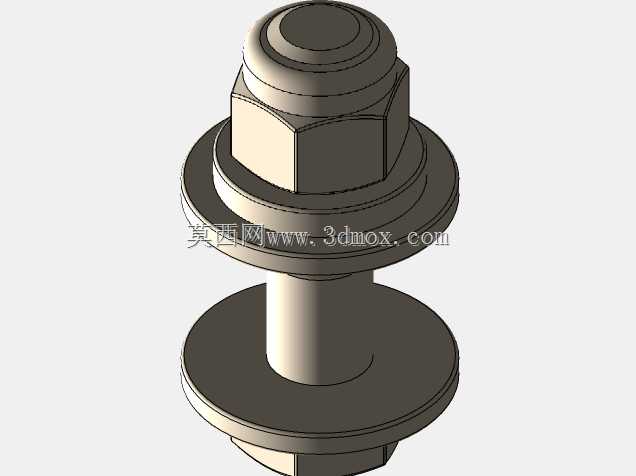

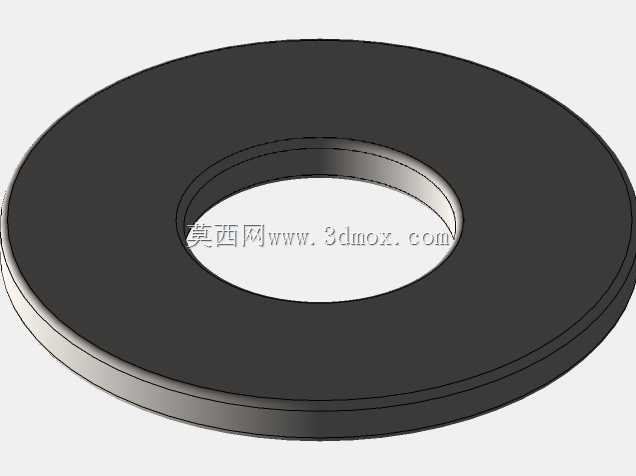

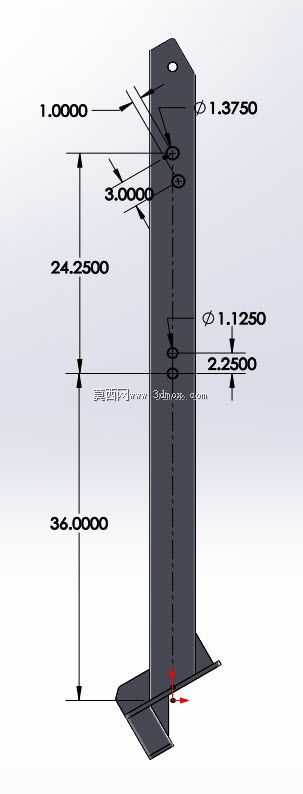

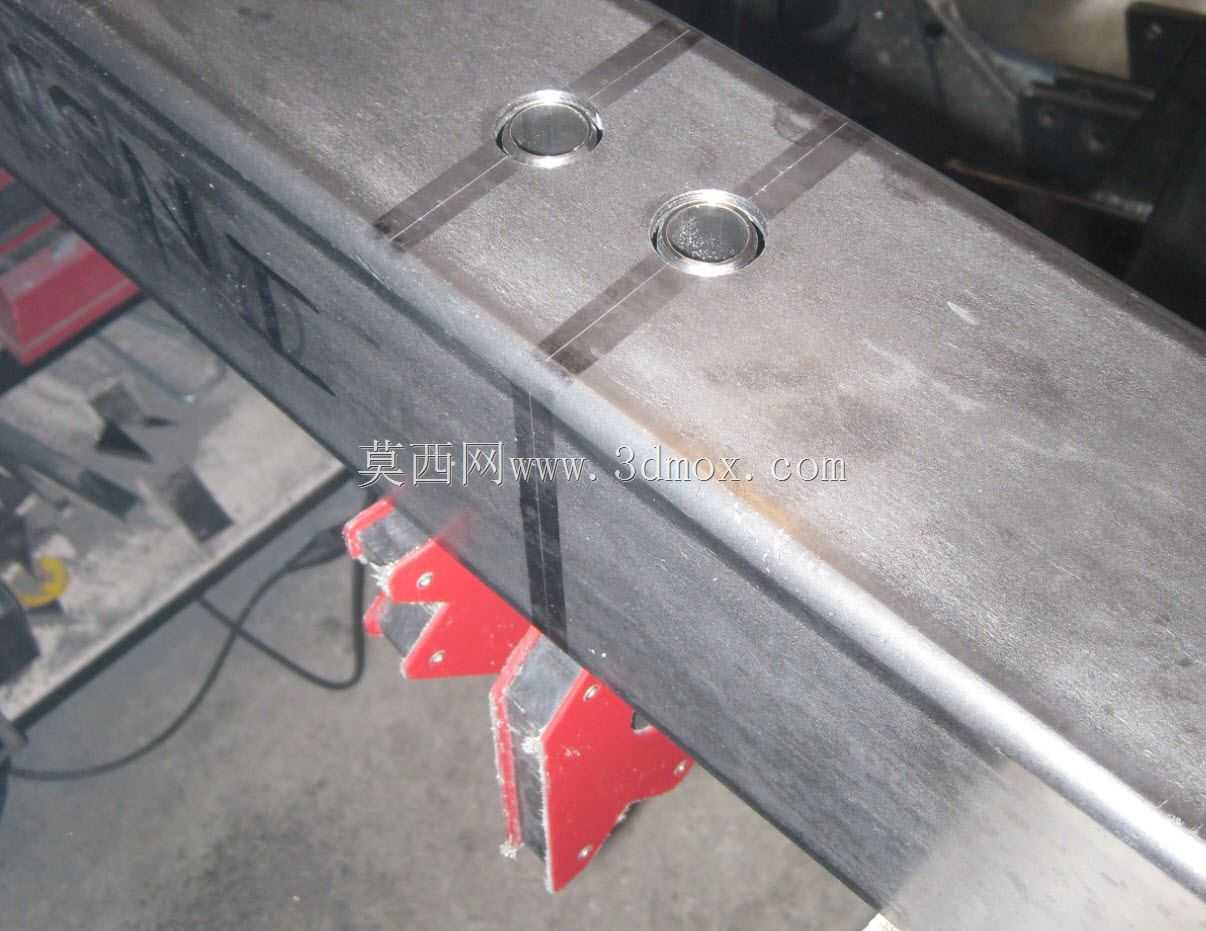

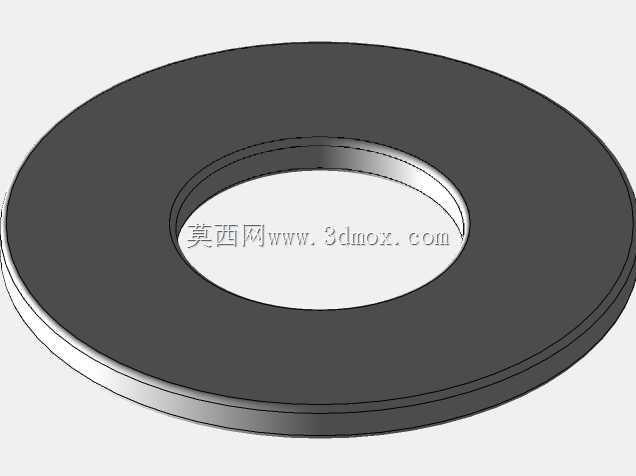

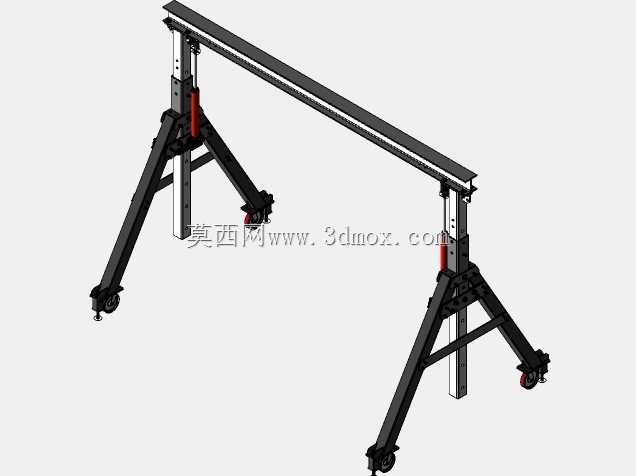

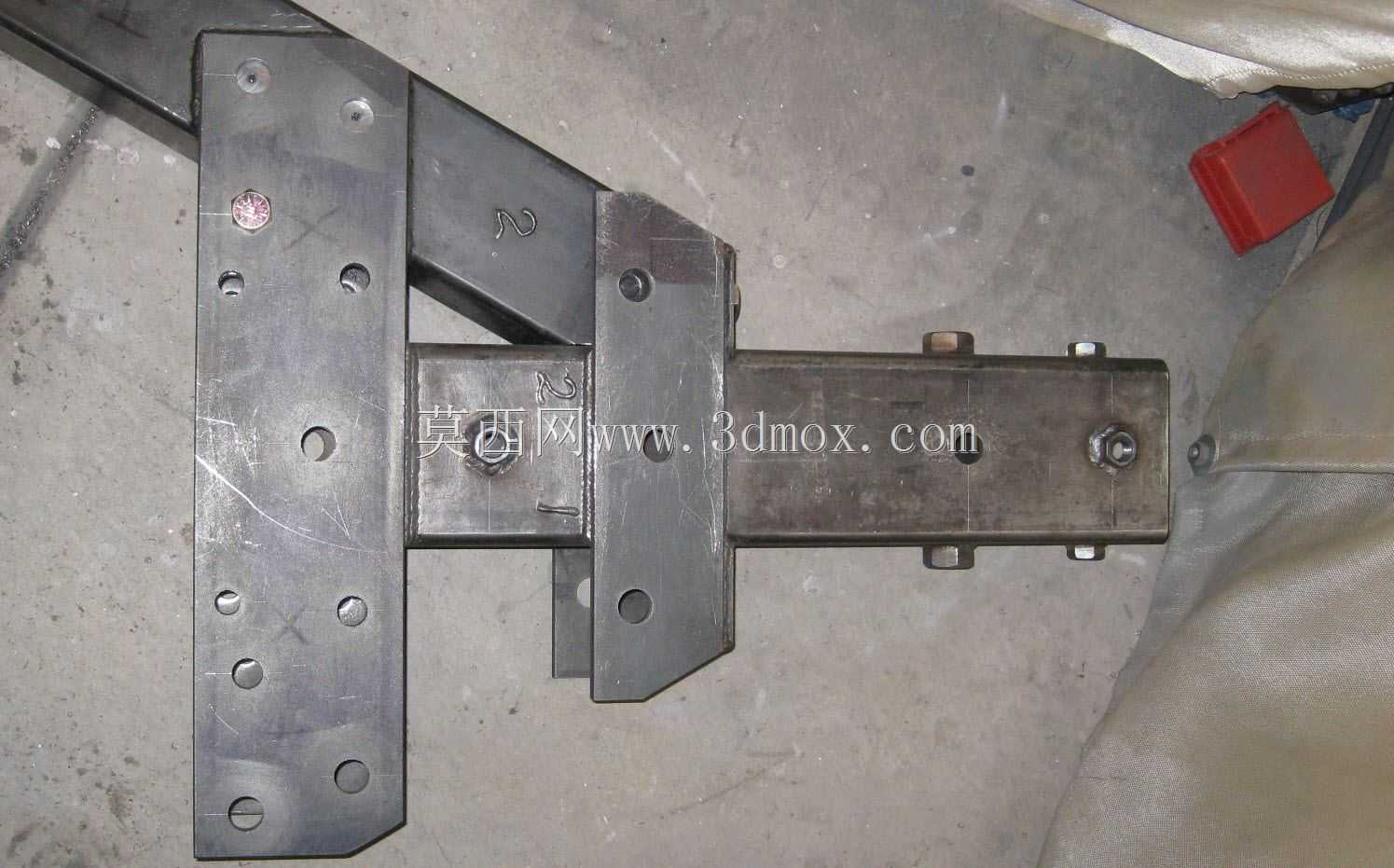

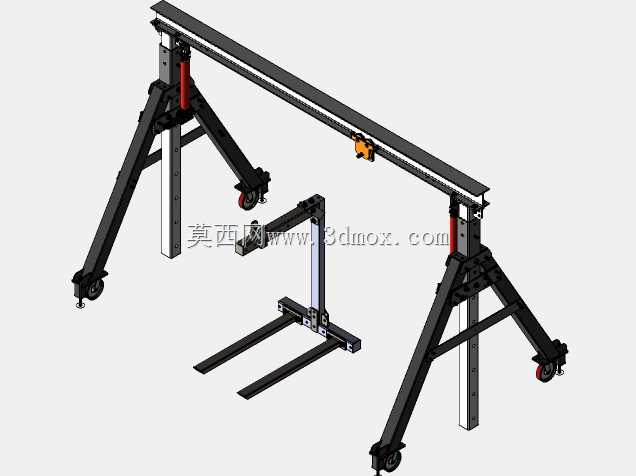

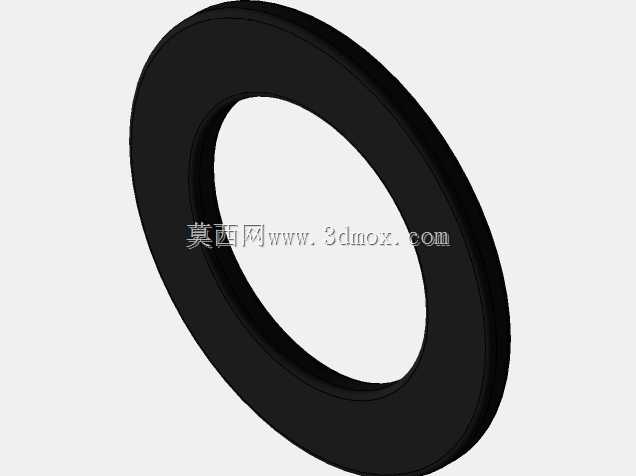

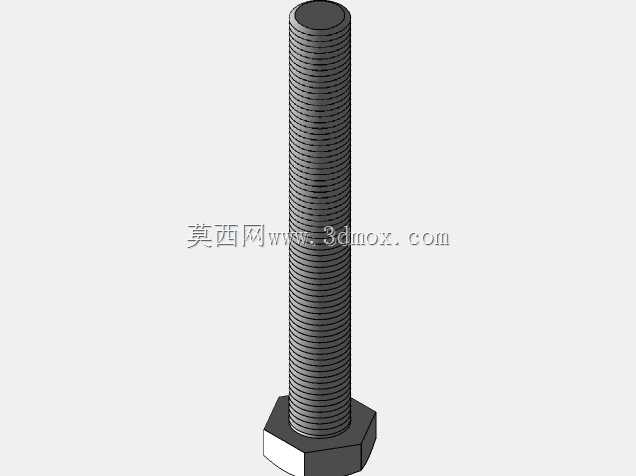

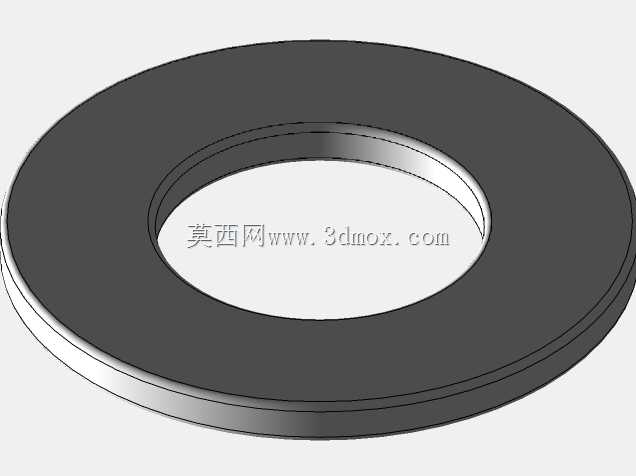

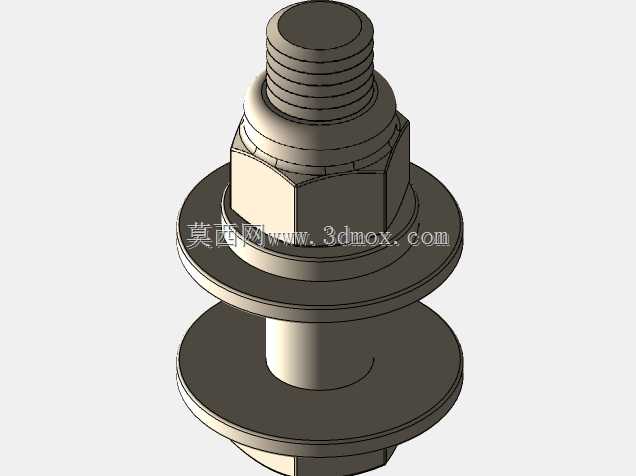

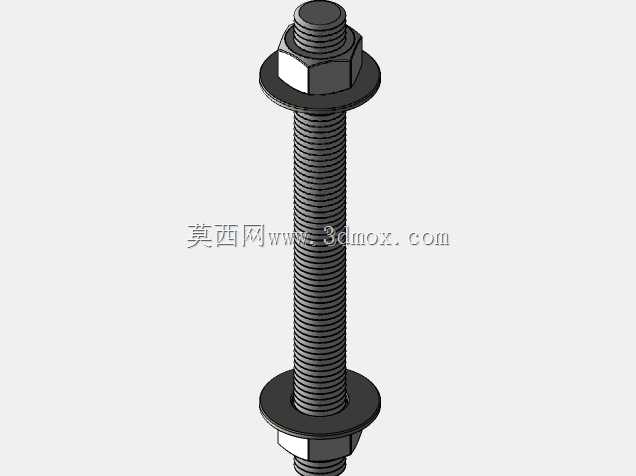

　　这套可调高度门式起重支撑结构，主要面向车间内零散重型工件的短距离转运、工位间重型工装的临时吊装移位场景，适配没有固定天车覆盖的零散作业区域，比如机加工车间的边角工位、维修班组的临时作业区、小型装配线的重型部件上料位，能替代固定吊装轨道路线的局限性，不用提前预埋轨道或者架设固定承重梁，随用随挪，适配多频次换产的小型加工场景。从结构设计逻辑来看，整套支撑采用方管套接的伸缩调节结构，内外管之间预留了合理的配合间隙，既保证调节时滑动顺畅无卡滞，又避免间隙过大导致承重后出现横向晃量，连接位置采用螺栓穿销锁紧的方式，不是单点锁紧而是沿调节方向排布多组锁紧孔位，调节时可以根据作业需要的净空高度选择对应孔位穿入螺栓锁紧，锁紧螺栓配套加厚平垫，

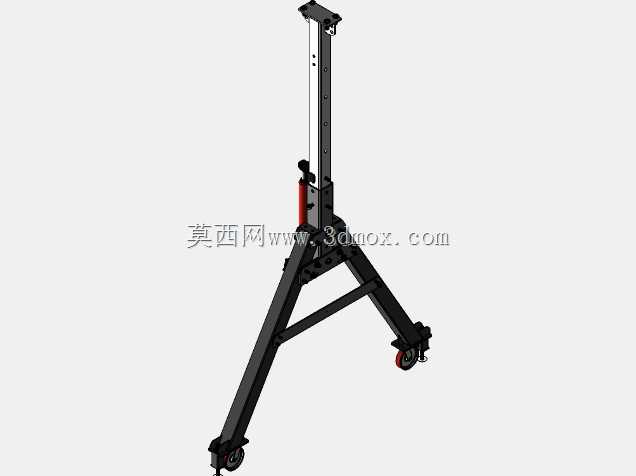

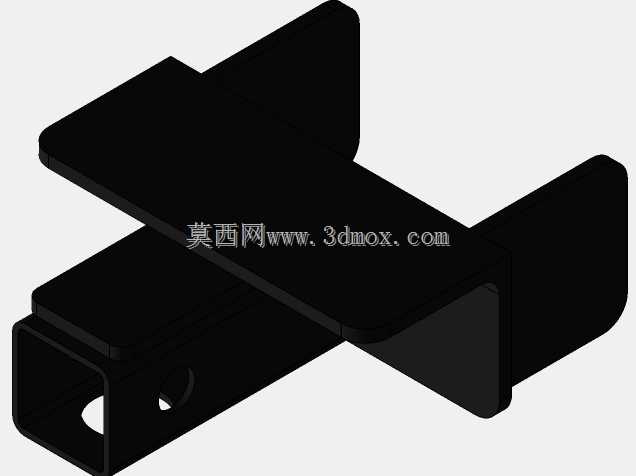

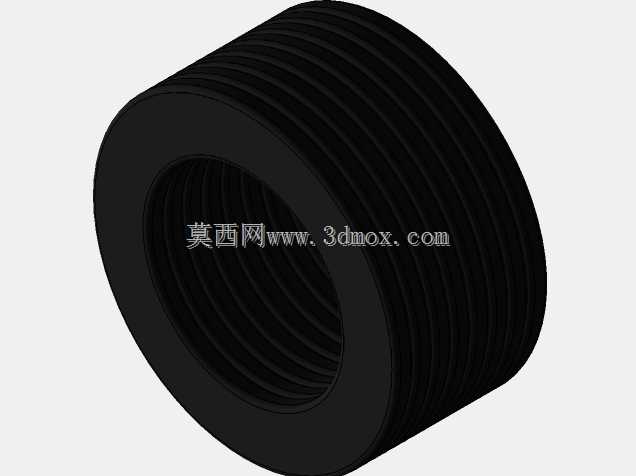

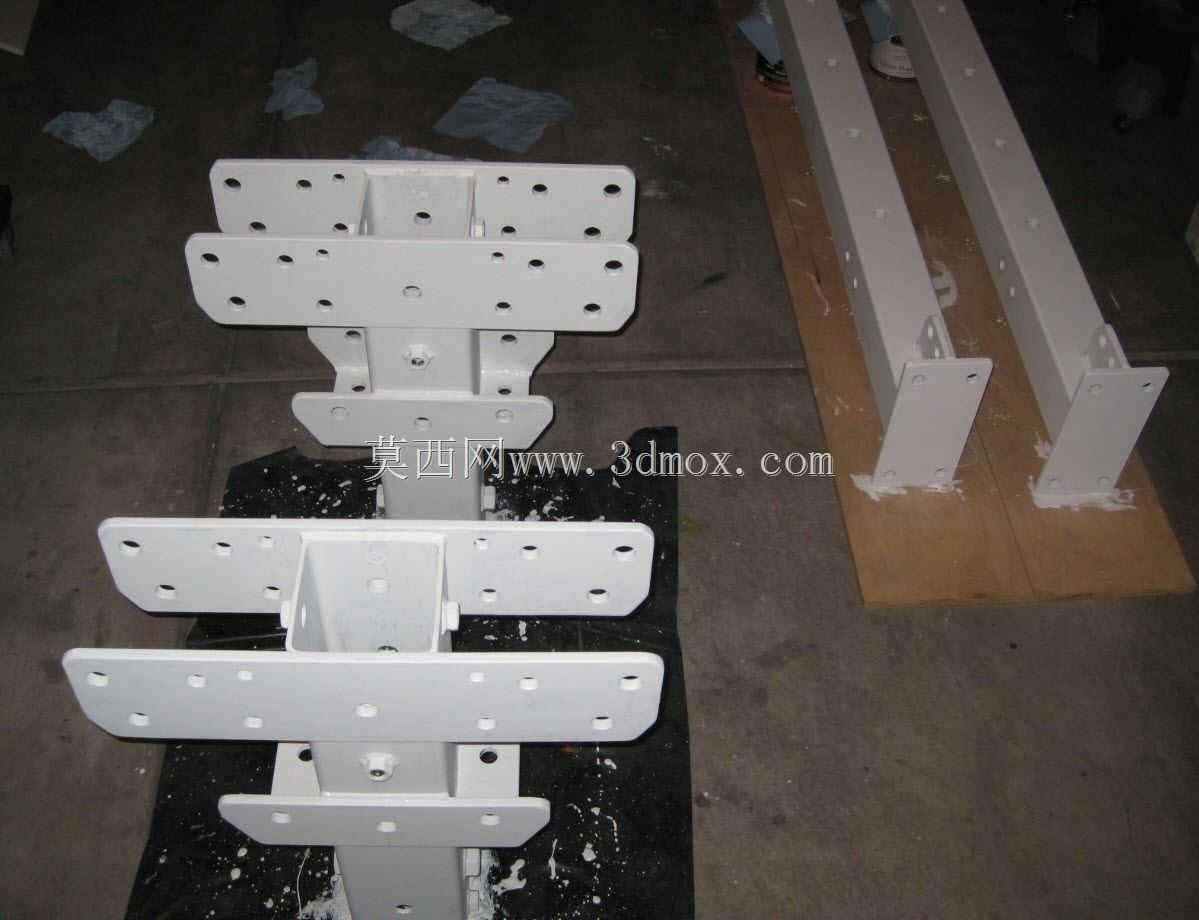

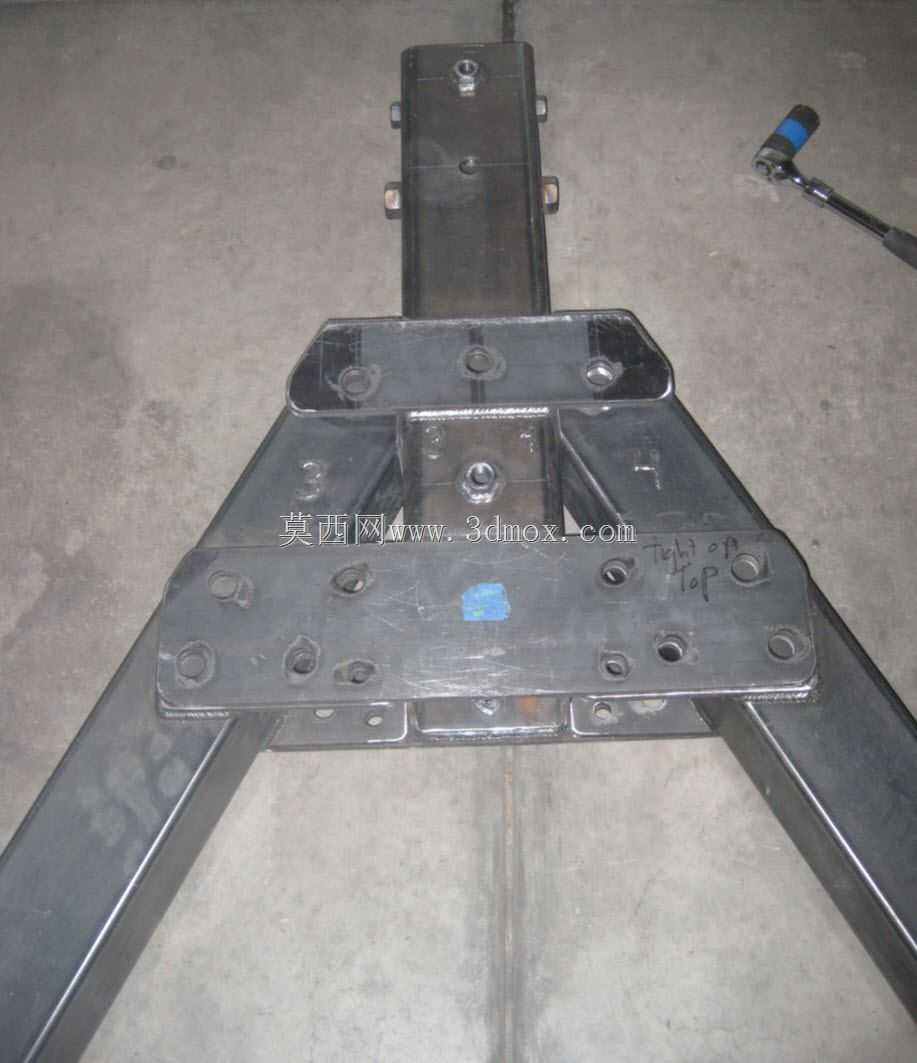

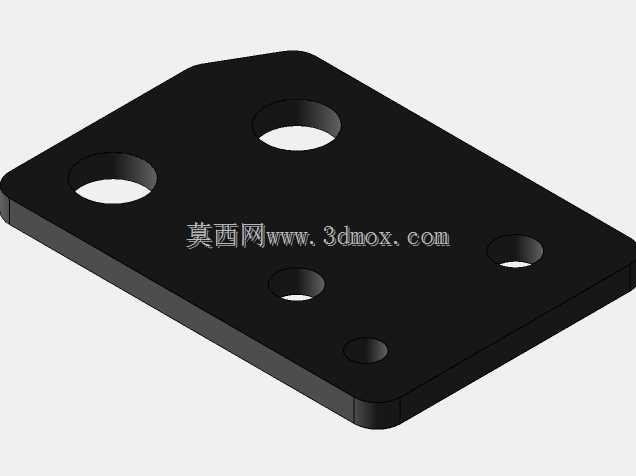

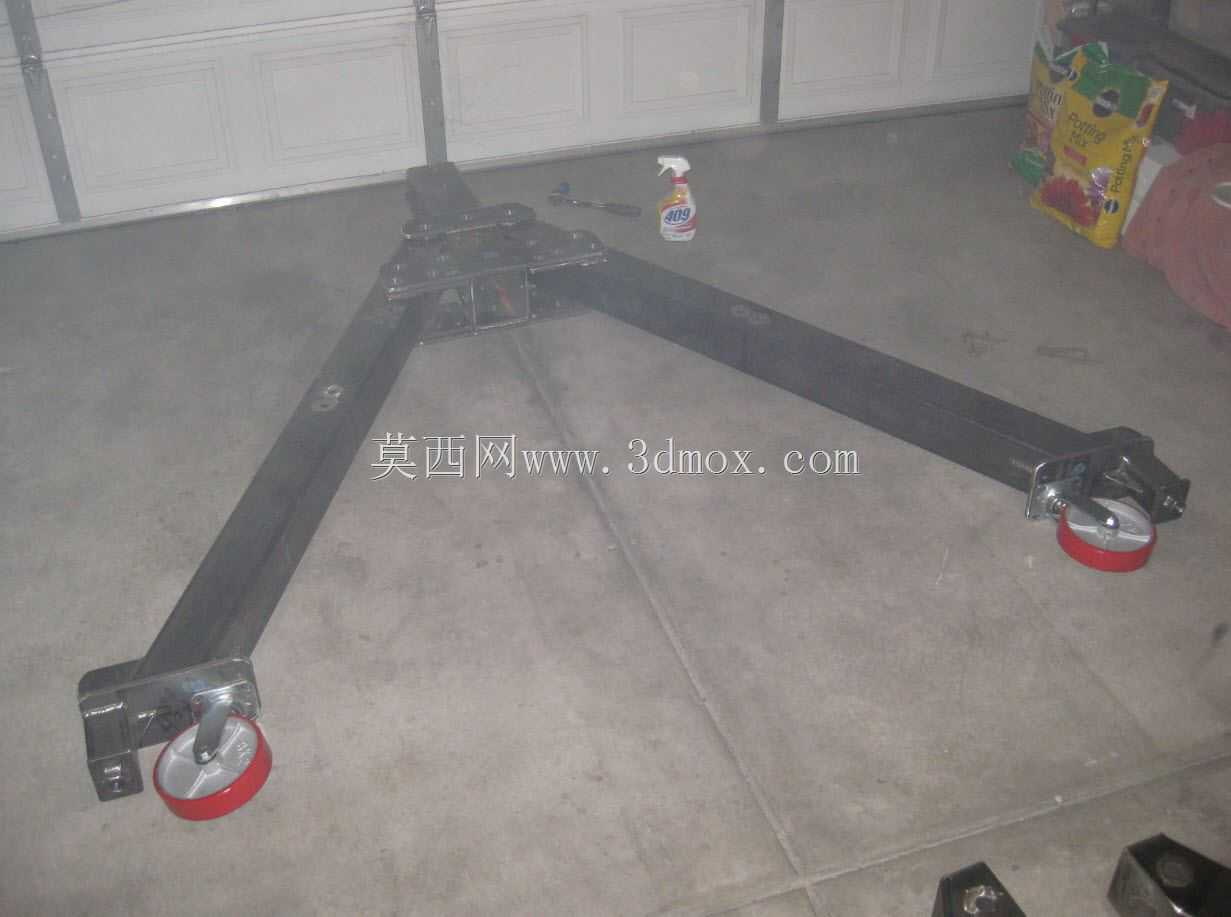

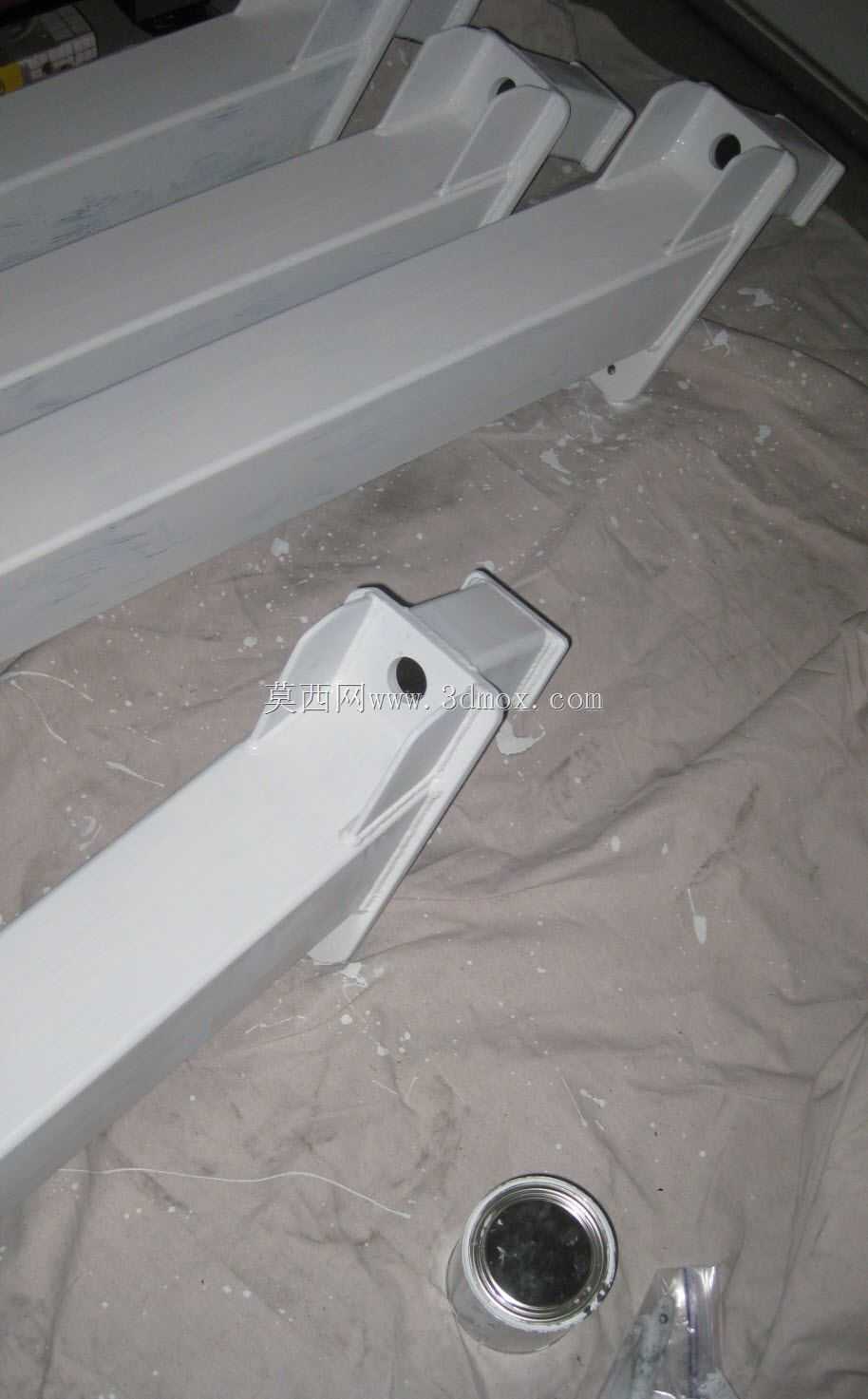

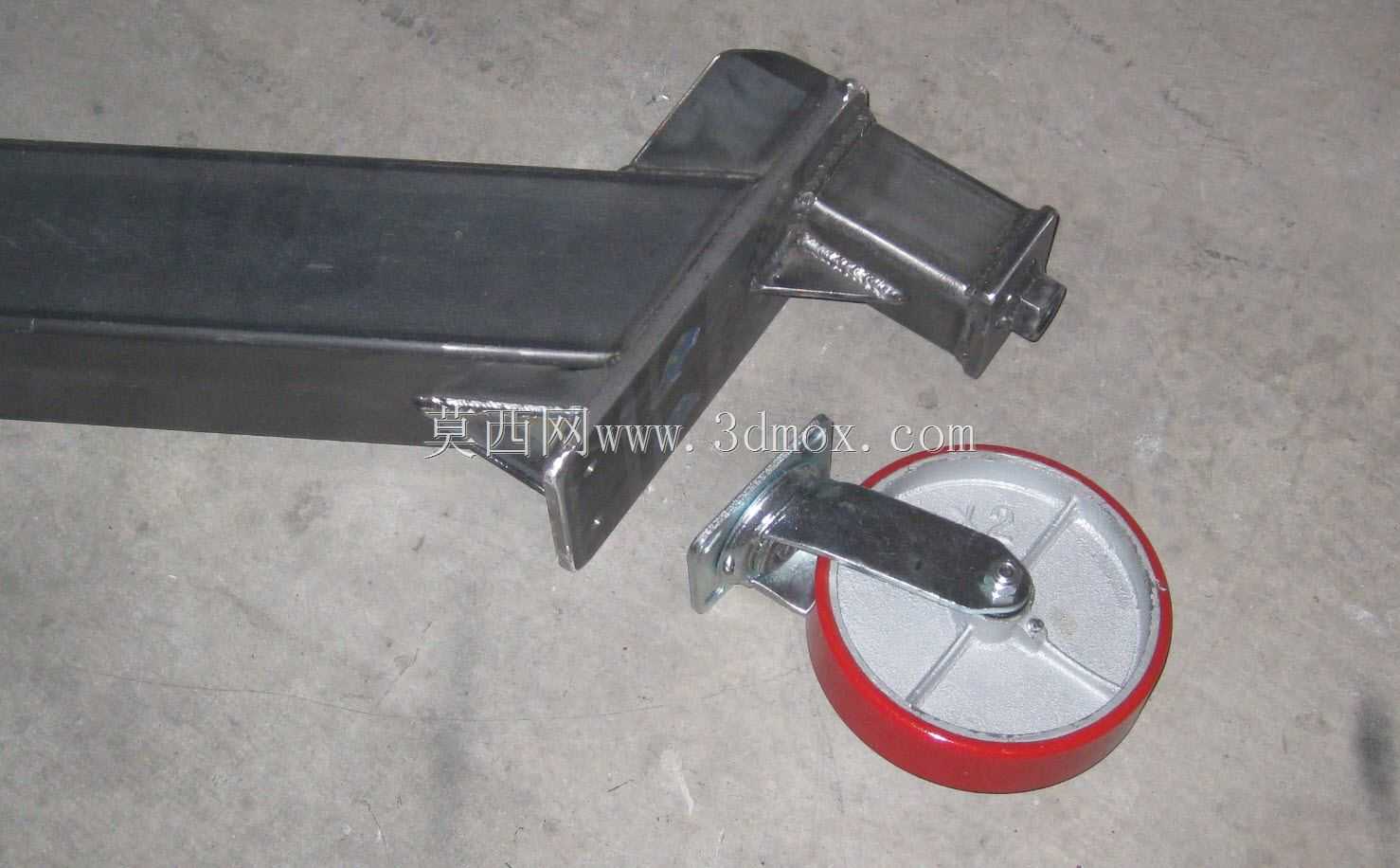

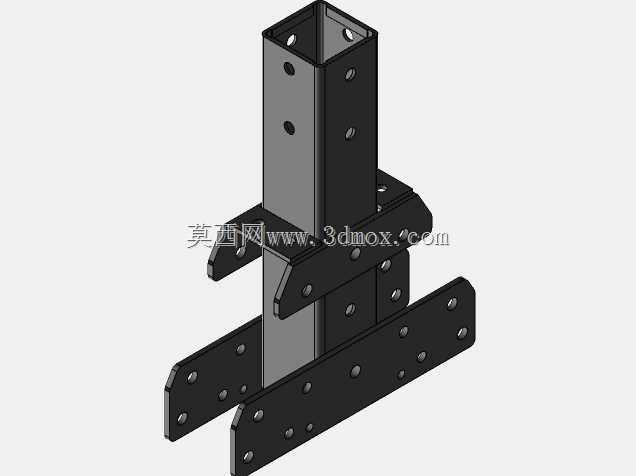

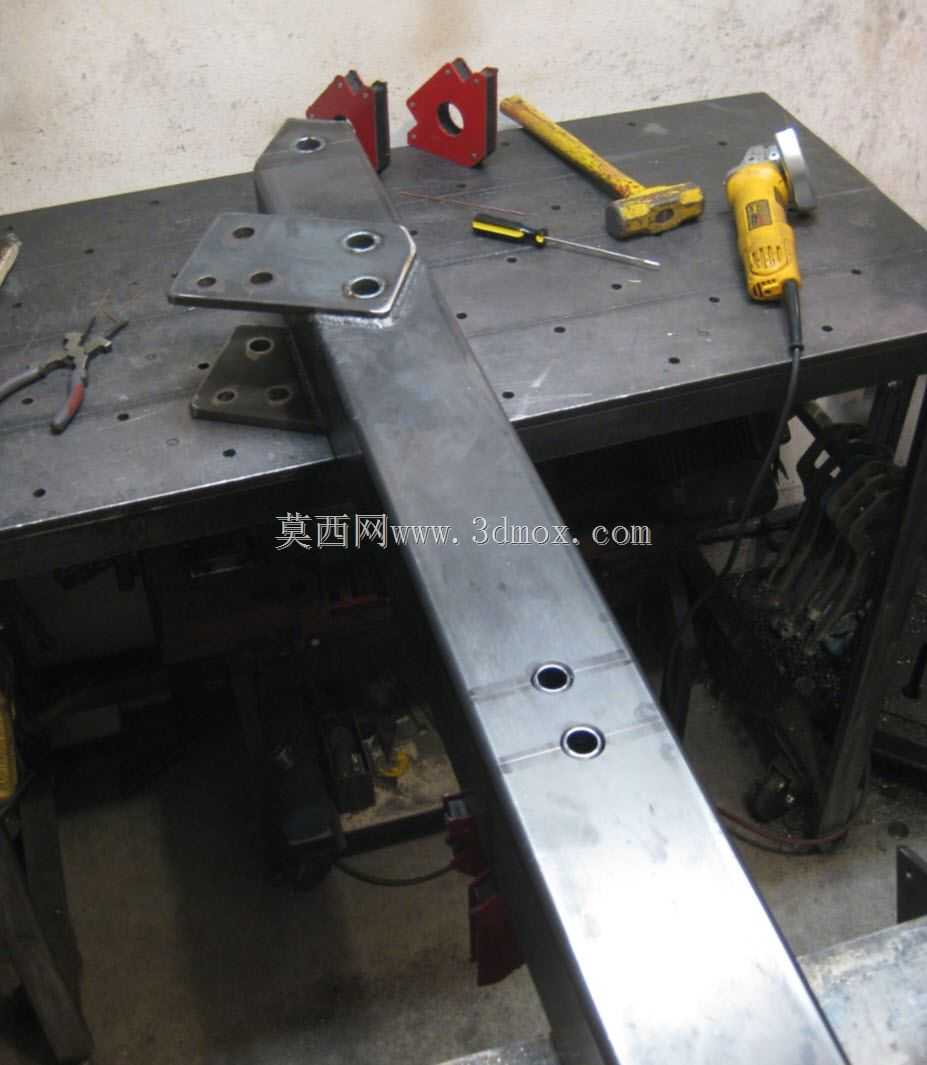

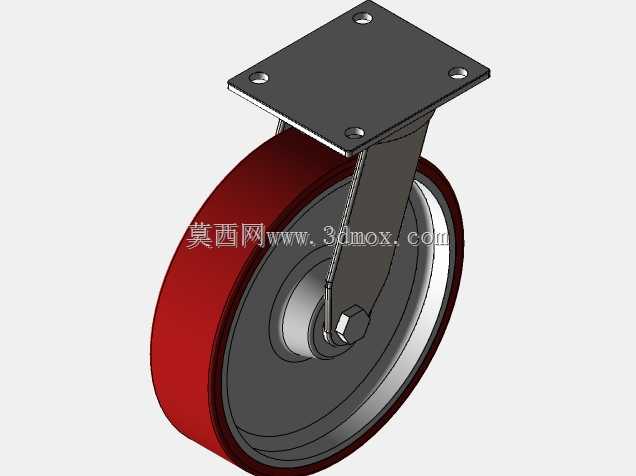

　　避免承重后螺栓压溃方管管壁，这种设计相比齿条调节或者丝杆调节的结构，抗冲击载荷能力更强，车间里吊装工件难免会有轻微的起吊冲击，螺栓穿销的结构不会出现滑牙、自锁失效的问题，维护成本也极低，日常使用只需要定期检查螺栓紧固状态即可，不用做润滑或者齿面清理。底部配套的重载脚轮采用铁芯聚氨酯轮面，轮面宽度和直径都做了加大处理，单轮额定承重覆盖整套龙门架额定起重量的冗余需求，轮架采用加厚钢板冲压焊接成型，转向轴承采用圆锥滚子结构，能承受起吊时的偏载冲击力，不会出现转向卡滞或者轮架变形的问题，脚轮和支腿的连接面采用整块法兰板焊接固定，不是简单的螺丝拧在方管端面上，法兰板和方管之间加焊了三角加强筋，分散承重时的应力集中点，避免长期承重后焊缝开裂。

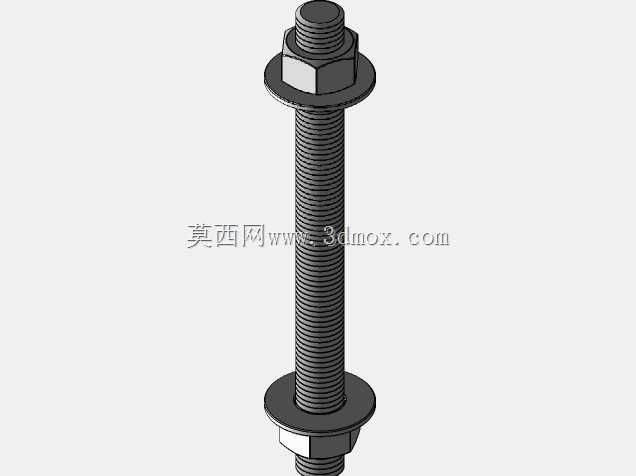

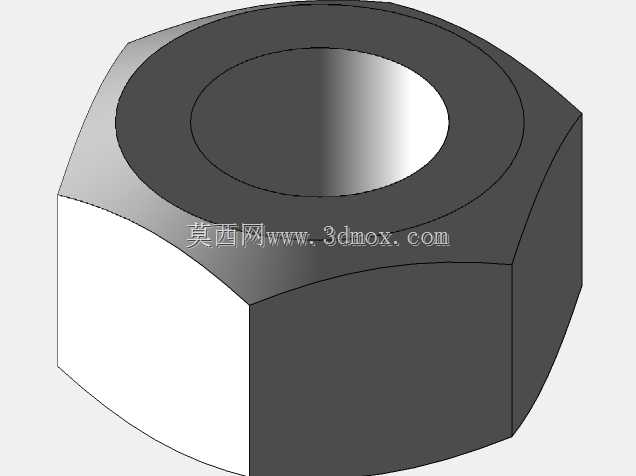

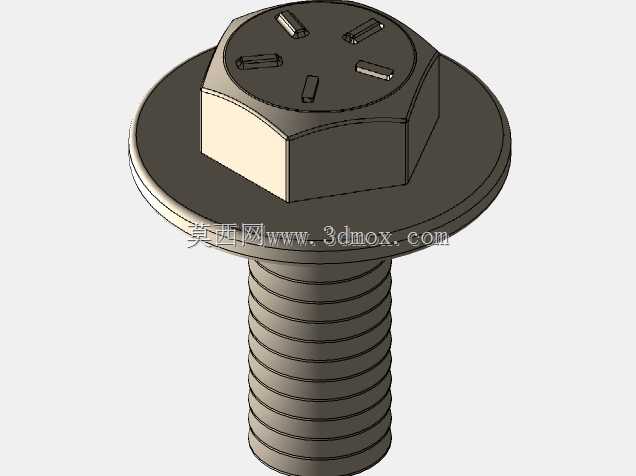

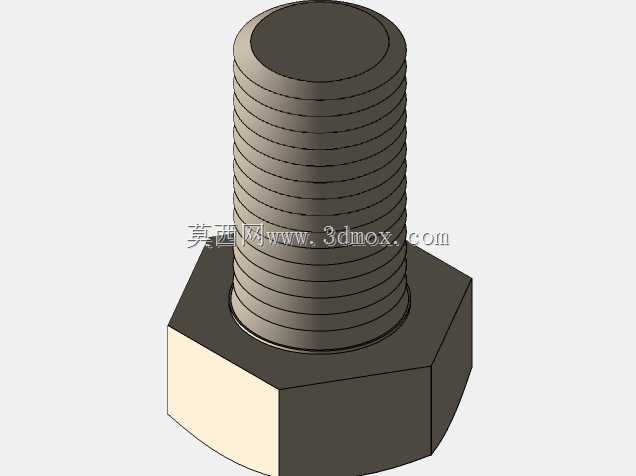

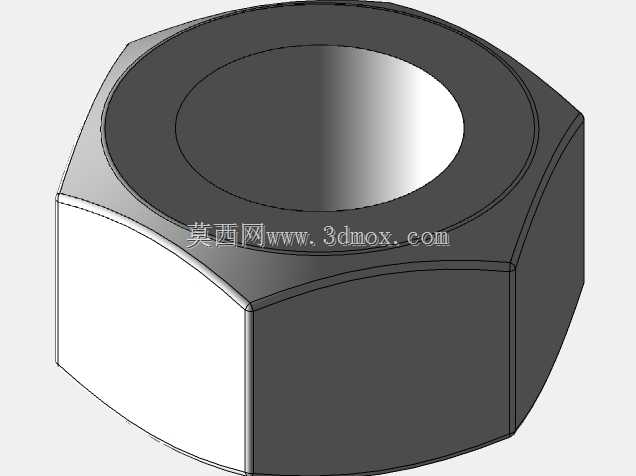

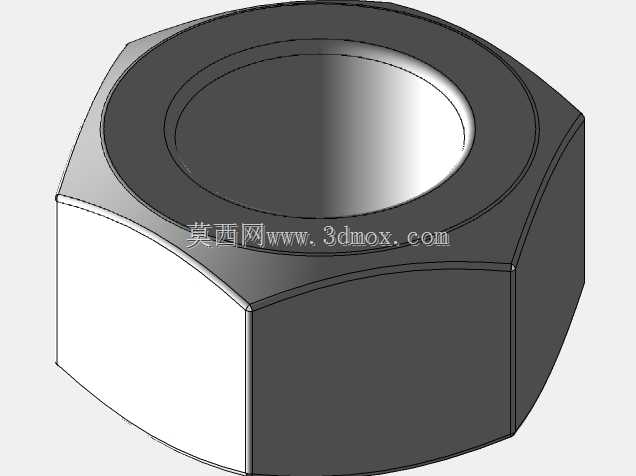

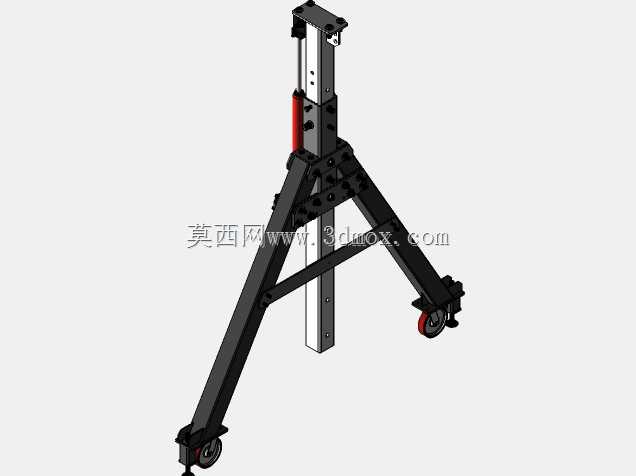

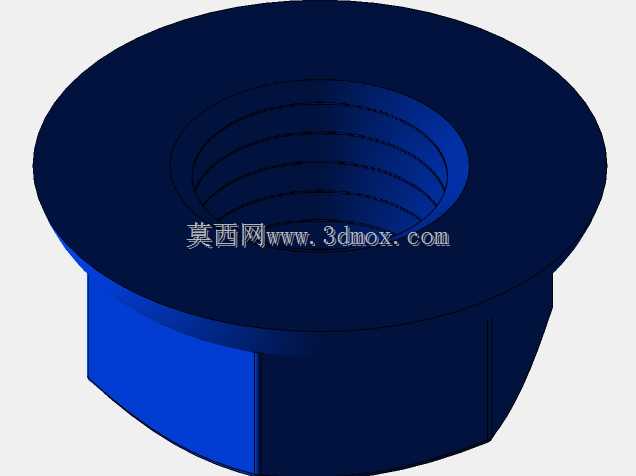

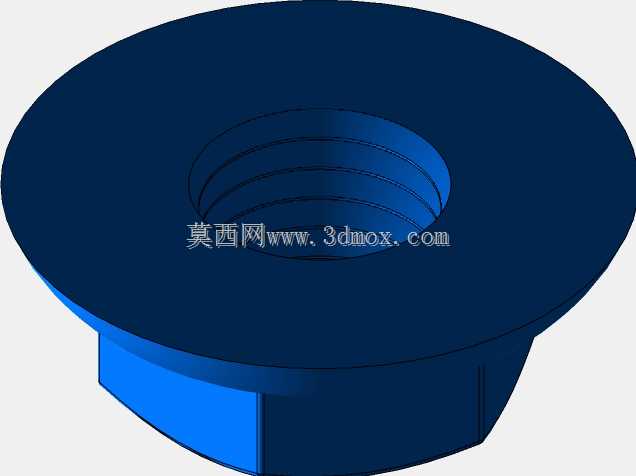

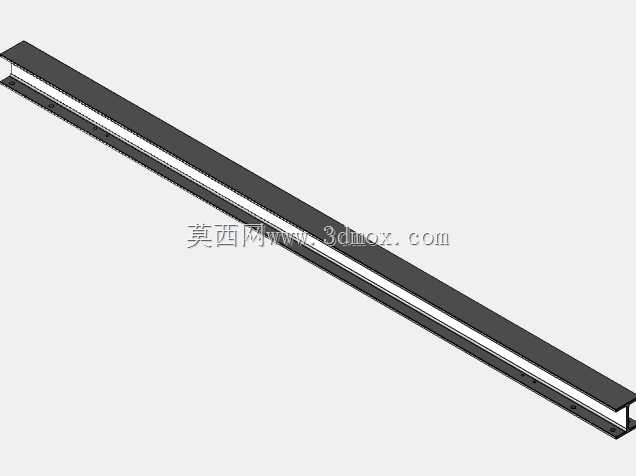

　　在安装边界上，这套结构的支腿外伸尺寸做了收敛设计，底部脚轮的安装位置没有超出支腿方管的外轮廓太多，在狭窄的车间通道内移位时，不会因为支腿外伸刮碰两侧的设备或者料架，最低调节高度适配常规车间2.2米的净空通道，能顺利通过车间内的防火门、设备间隔断门，最高调节高度可以满足常规1.8米高度的工件吊装翻转需求，不用额外垫高基础。设计时特意把连接螺栓的位置做了统一规格处理，所有锁紧螺栓、脚轮安装螺栓都采用同一公制规格，现场维护时不用准备多套扳手，普通的活动扳手或者对应规格的套筒就能完成所有拆装调节操作，支腿的横梁连接位置也采用标准孔位设计，后期如果需要加宽或者加高龙门架，只需要更换对应长度的方管构件就能完成改造，不用整套替换结构，

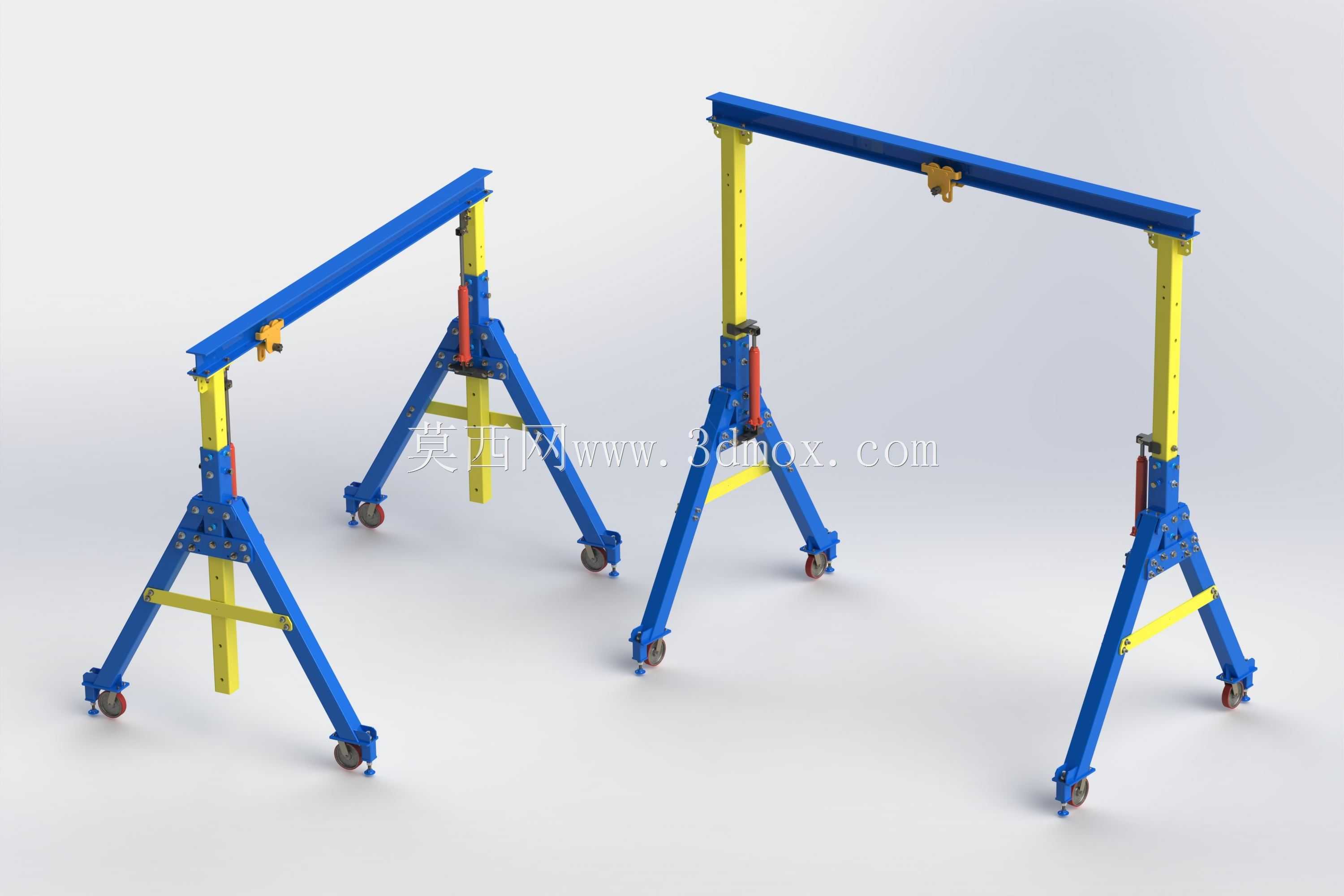

　　适配不同作业场景的改造需求。实际使用中，这种可调结构相比固定高度的龙门架，能适配不同高度的工件吊装需求，比如吊装高度较低的模具时，可以把支腿调低，降低整体重心，移位时稳定性更好，吊装高度较高的装配部件时，把支腿调到对应高度，满足起吊净空要求，不用准备多套不同高度的支撑结构，减少车间内的工装存放占用空间。脚轮的聚氨酯轮面也适配车间常见的环氧地坪、水泥地坪，不会压坏地坪表面，移动时的噪音也比铸铁轮小很多，不会在车间内产生过大的作业噪音，轮面自带的防滑特性在稍微有油污的地面上也能保证移动时不会打滑，制动结构采用脚踏式刹车，踩下后可以同时锁死转向和轮体转动，吊装作业时踩下刹车就能固定整套架体位置，不用额外打地锚或者加塞止退块，作业准备时间更短。
