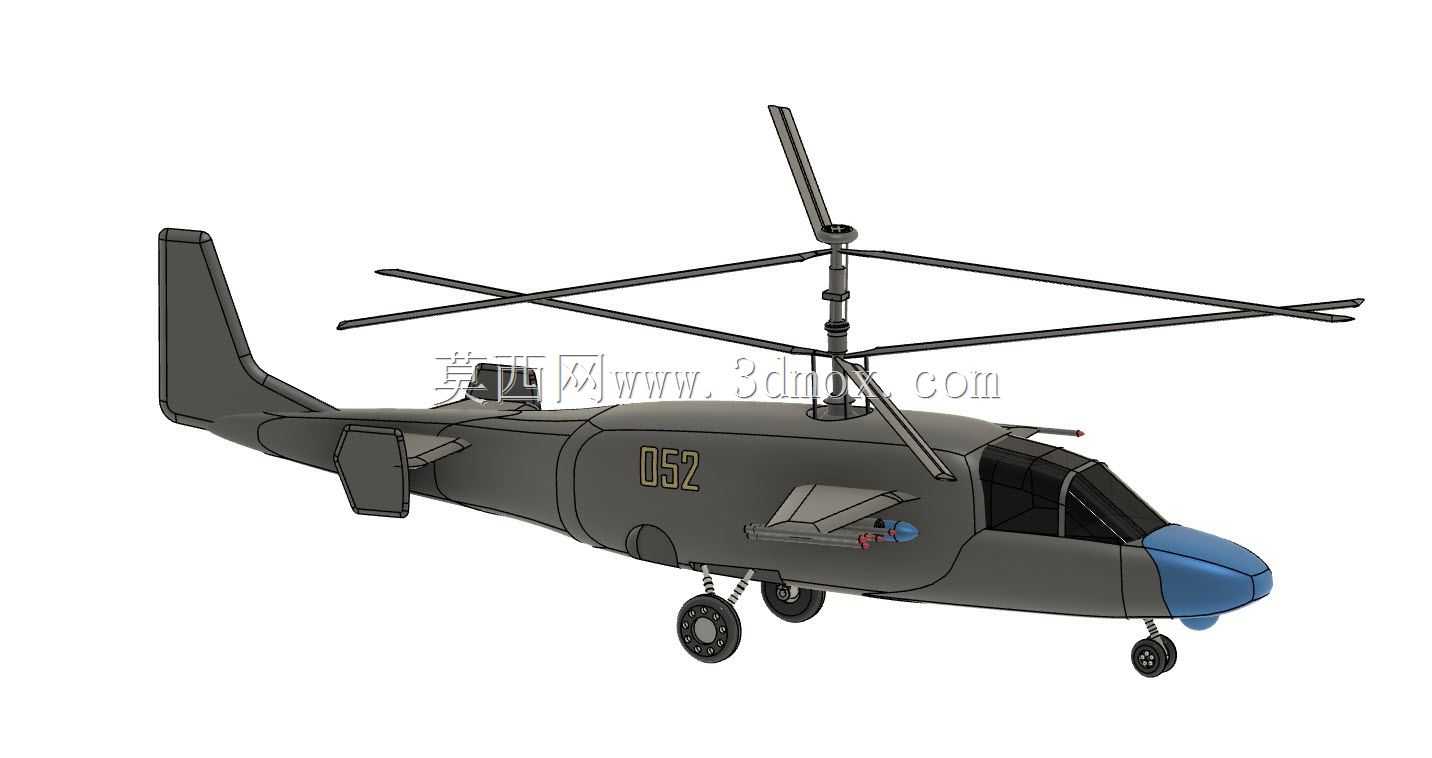

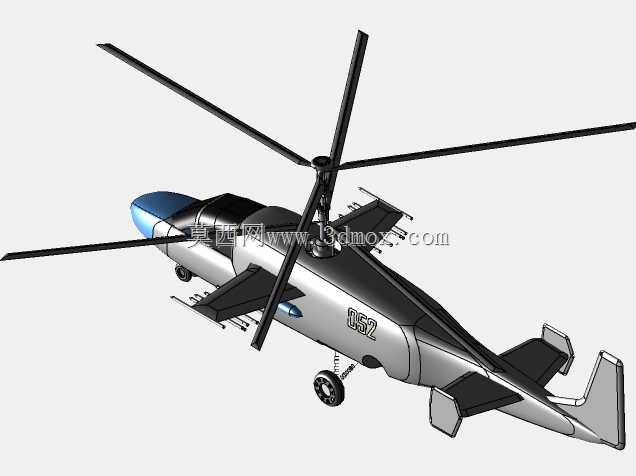

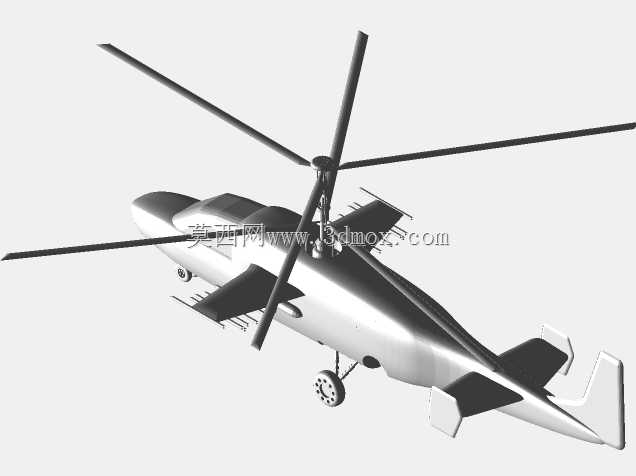

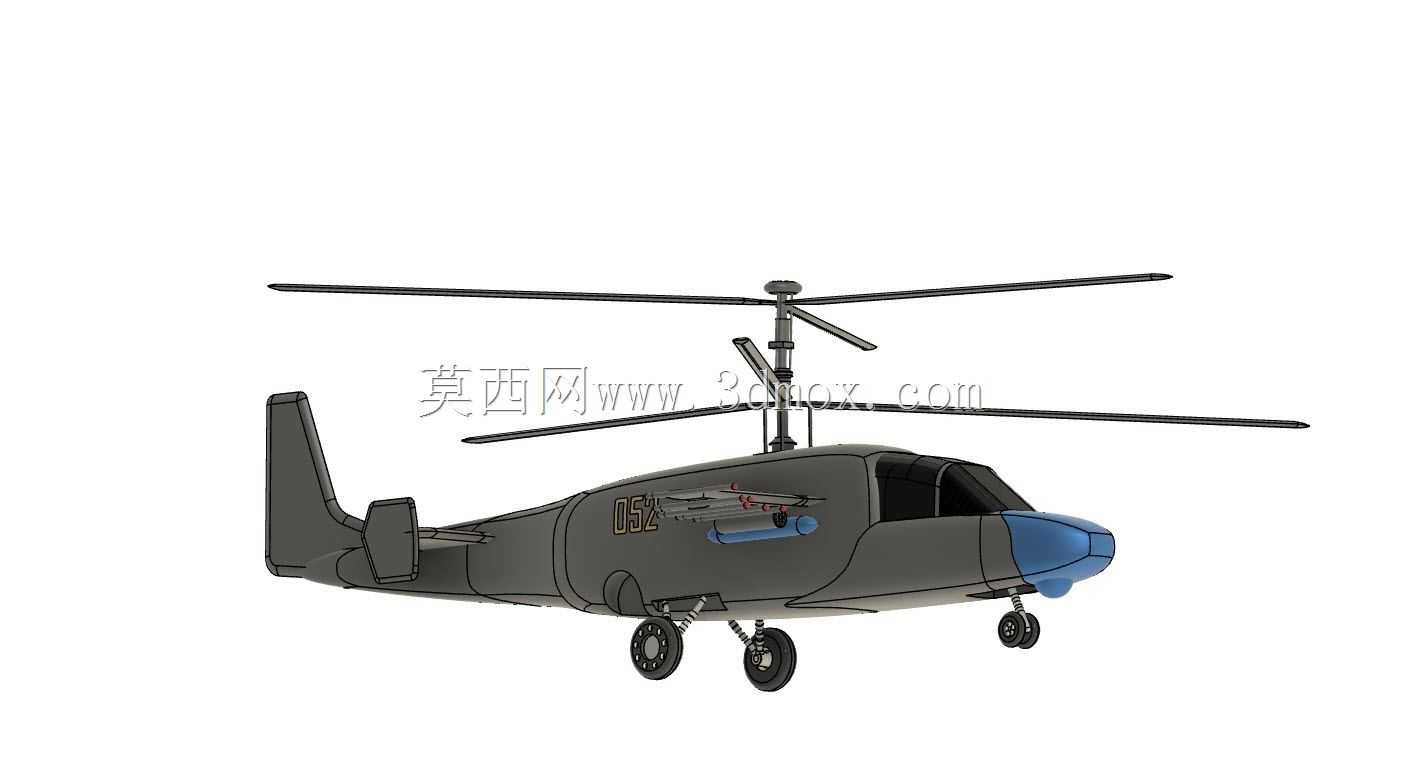

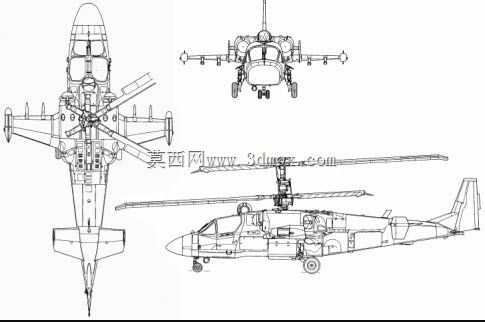

卡莫夫共轴反转双旋翼武装直升机结构模型

　　做这款共轴反转双旋翼武装直升机的三维结构时，最先要锚定的是共轴双旋翼的布局边界——这套布局没有常规单旋翼直升机的尾桨结构，上下两副旋翼沿同一旋翼轴反向旋转，反向扭矩直接相互抵消，这就决定了整机的尾部不需要预留尾桨传动的长轴安装空间，尾翼结构可以做的更紧凑，整机纵向尺寸能压缩不少，对于舰载起降、狭窄场地作业的适配性优势很明显。建模时首先要卡准旋翼系统的安装同轴度，上下旋翼的桨毂中心必须严格落在同一轴线上，偏差超过0.2度就会在后续运动仿真中出现旋翼干涉的问题，桨叶的翼型采用的是适合低空高速突防的对称翼型，每片桨叶的后缘设置有调整片，用来补偿不同飞行姿态下的桨叶扭转变形，桨叶的折叠机构预留位置也做了还原，满足舰载停放时的尺寸收缩需求。

　　机身部分采用的是窄截面流线型设计，前机身的领航舱与驾驶舱采用分段式风挡结构，风挡的倾角经过优化，既保证前向下方的观察视野，也能降低前飞时的气动阻力，机身两侧的短翼结构是武器挂点的承载基础，短翼内部预留了武器挂架的安装导轨接口，每个挂点的承载边界按照对应载荷的重量分布做了结构加强，短翼与机身的连接区域采用框梁一体的承力结构，避免大载荷机动时出现连接部位的应力集中。起落架采用前三点式轮式起落架，前起落架为双轮结构，安装在机头领航舱下方，主起落架为单轮结构，安装在机身中部框段位置，起落架的缓冲行程按照硬着陆的冲击载荷做了参数匹配，主起落架的收放方向是朝向机身内侧收纳，收纳舱的轮廓完全贴合机身曲面，不会额外增加飞行阻力。

　　尾部的垂直安定面与端板式小垂尾结构，是为了弥补无尾桨布局在高速前飞时的航向稳定性，垂尾的翼型采用薄对称翼型，安装角与机身轴线保持平行，在侧风飞行时能够提供足够的航向稳定力矩，尾梁部分的结构采用半硬壳式设计，内部预留了飞行控制系统、通讯天线的走线空间，尾部的航行灯、干扰弹投放器的安装位置也都做了准确还原。从实际应用场景来看，这类武装直升机主要承担低空近距火力支援、反坦克装甲目标、低空空中护航的任务，共轴双旋翼的布局让它的悬停稳定性比常规尾桨直升机更好，在复杂地形低空飞行时，不用担心尾桨刮碰障碍物的风险，对于山地、城市楼宇间的作业适配性更强。建模过程中，整机的重心位置严格控制在旋翼轴轴线前方的合理区间内，

　　保证不同挂载配置下的重心变化都在飞行控制的允许范围内，机身表面的口盖、检修舱门的轮廓都按照实际维护需求做了分区，每个口盖的开启预留空间都避开了内部的承力框梁结构，不会影响日常的设备检修维护。旋翼的旋转间隙是建模时重点校核的部分，上下旋翼的桨叶在最大挥舞量状态下的最小安全间隙控制在合理范围内，避免剧烈机动时上下桨叶发生碰撞，桨毂的挥舞铰、摆振铰结构都做了简化还原，能够直观展示共轴旋翼的运动原理，机身表面的涂装标识、天线布局都按照实机的配置做了对应还原，既保证结构的准确性，也能直观呈现这类武装直升机的外形特征。
