SIGEM001玻璃填充支撑固定支架结构

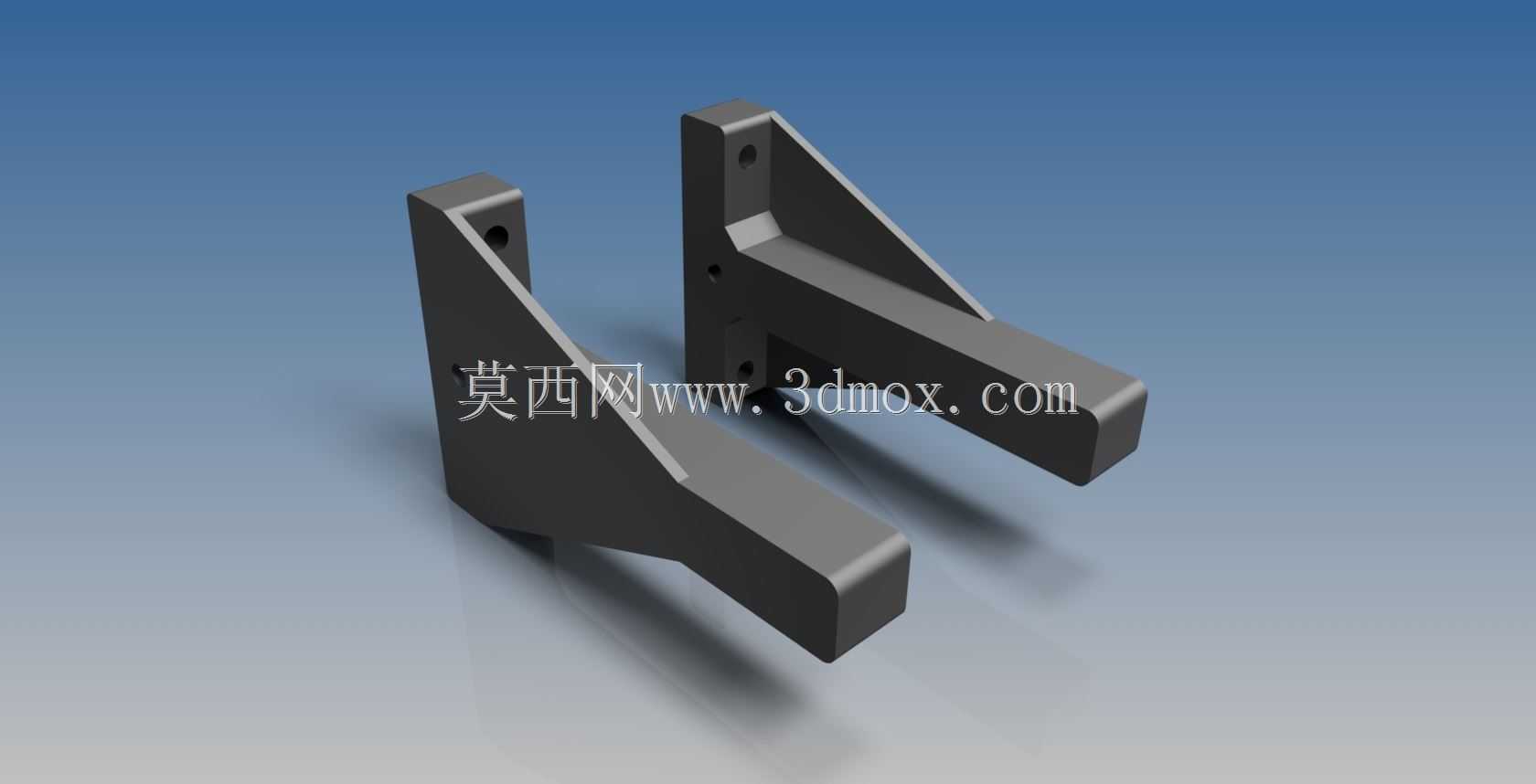

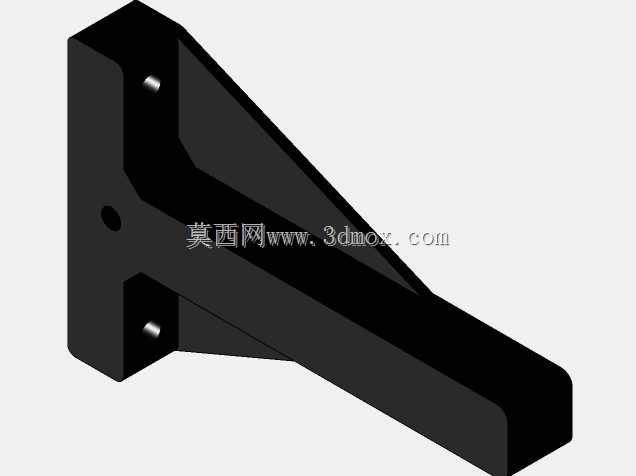

　　这类玻璃填充支架主要应用在需要对玻璃填充构件、轻质填充模块提供侧向与垂向支撑的工业装配场景中，常见于动力单元周边的填充模块固定、工业设备舱内轻质填充构件的安装定位场景，能够在有限的安装空间内为填充构件提供稳定的支撑力，避免设备运行过程中填充模块出现移位、晃动甚至脱落的问题，保障设备内部构件的装配稳定性。从实际功能来看，该支架属于典型的悬臂式支撑结构，垂直安装面通过螺栓与设备基体的安装立面固定，水平伸出的悬臂段直接承托玻璃填充构件的底部，同时侧面的加强筋结构从安装面根部延伸至悬臂端部下方，能够有效抵消悬臂承重时产生的弯曲应力，避免悬臂段在长期承重下出现形变下垂的问题。设计过程中首先需要匹配安装基体的孔位布局，

　　垂直安装板上预留的多个安装孔可适配不同孔距的基体安装面，安装时无需额外对基体进行扩孔或改孔作业，能够直接适配现有设备的安装接口。悬臂段的截面采用矩形变截面设计，从根部到端部截面尺寸逐步收窄，在保证整体结构强度的前提下尽可能降低支架自身重量，减少对安装基体的额外载荷。外形尺寸方面，该支架悬臂伸出长度适配对应规格玻璃填充构件的承托宽度，垂直安装板的高度能够覆盖基体安装面的固定区域，安装完成后悬臂端面与填充构件的接触面积足够分散承托压力，不会出现局部应力集中压损填充构件表面的问题。安装边界上需要注意，支架安装时垂直安装面需要与基体立面完全贴合，避免出现安装间隙导致承重时支架出现翘曲，悬臂下方需要预留足够的形变余量，

　　避免与下方其他构件产生运动干涉；同时支架的安装孔位公差控制在合理范围内，能够适配常规的螺栓装配公差，安装时无需额外进行修配作业。从结构强度设计来看，加强筋的厚度与悬臂段的壁厚保持一致，筋板与安装板、悬臂段的连接处采用圆弧过渡，能够有效降低连接处的应力集中系数，在设备运行产生振动的工况下，避免连接处出现疲劳开裂的问题。支架的表面采用哑光硬质处理，能够耐受工业场景下常见的油污、粉尘侵蚀，长期使用不会出现锈蚀或表层脱落的问题，适配多数工业设备内部的工作环境。在实际选型应用中，该支架可成对对称使用，分别承托填充构件的两侧底部，相比单支架支撑的形式，成对安装能够让填充构件的受力更加均匀，避免单侧承重导致构件倾斜。

　　设计建模时需要重点关注安装孔的位置度、悬臂段的直线度以及加强筋与主体的连接过渡，这些细节直接影响支架的装配适配性与实际承重能力，若孔位位置度偏差过大，会导致安装时螺栓无法顺利穿入，若悬臂直线度不足，会导致承托时填充构件与支架接触不均，出现局部受力过大的问题。
