多轴孔连接异形钢制支撑结构件

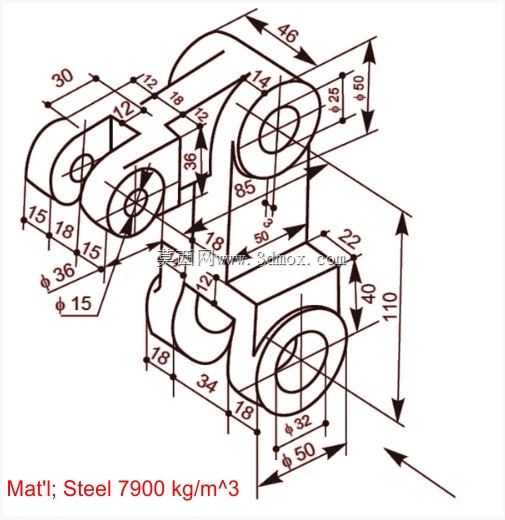

　　这类异形多轴孔钢制支撑件，常见于中小型动力传输机构、工装夹具的连接工位，以及部分轻工设备的执行端联动部位，核心作用是在有限安装空间内完成多组轴系的位置固定，同时传递对应载荷，避免不同传动部件在运行过程中出现位置偏移、同轴度超差的问题。从结构设计逻辑来看，整个零件采用一体化铣削成型思路，没有额外拼接焊缝，所有轴孔的位置度公差直接通过加工基准统一保证，减少了装配环节的累计误差。零件上分布的三组不同直径轴孔，分别对应不同的安装需求：最下方直径50mm、内孔32mm的轴孔，通常作为主定位基准孔，用于穿装固定主轴，承担整个构件的主要支撑载荷，孔位周边做了加厚凸台设计，避免轴孔在长期交变载荷下出现应力开裂；中部直径36mm、内孔15mm的轴孔，

　　属于中间联动轴安装位，用于连接摆臂或者连杆类零件，孔位周边的15mm、18mm等尺寸定位，是为了保证联动部件的运动行程不出现干涉；最上方直径25mm的轴孔，属于辅助定位孔，用于安装限位销或者小型导向轴，约束构件的转动自由度。整个零件的外形尺寸边界控制在110mm总高、85mm总宽的范围内，所有外伸的凸台、连接臂都做了圆角过渡，避免应力集中，材料选用密度7900kg每立方米的结构钢，整体质量控制在2151.84克，既保证了结构强度，又不会给联动机构带来额外的负重负担。在实际安装场景中，这类零件的底部平面作为安装贴合面，平面度要求控制在0.02mm以内，保证和安装基座的贴合紧密性，不会在运行中出现振动异响。

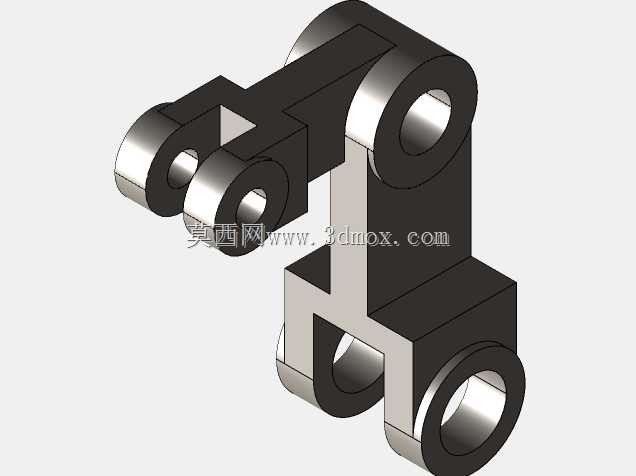

　　设计过程中需要重点校核各轴孔之间的中心距公差，比如上下主副轴孔之间的50mm中心距、中部轴孔到主安装面的40mm高度尺寸，这些参数直接决定了联动机构的运动精度，如果中心距超差，会出现传动卡滞、轴套磨损加快的问题。另外零件上的12mm、18mm等宽度的连接臂，截面尺寸经过载荷校核，能够承受额定工况下的弯曲应力，不会出现塑性变形，臂部的36mm、38mm等高度尺寸，是为了避让周边的传动齿轮、皮带轮等运动部件，预留足够的安全间隙。对于三维建模从业者来说，这类零件是练习轴类特征、异形拉伸、倒角圆角、基准标注的典型案例，建模过程中需要先确定主基准面，依次绘制各轴孔的中心位置线，再逐步拉伸凸台、切除轴孔，最后添加过渡圆角和倒角，

　　建模完成后可以通过质量属性验证，核对材料密度设置下的总质量是否和设计值一致，以此校验建模过程中是否出现特征遗漏、尺寸错误的问题。在实际生产环节，这类零件通常采用45号钢毛坯铣削加工，加工完成后需要做发黑处理提升防锈能力，轴孔内孔需要做铰孔加工保证表面粗糙度，满足和轴、轴套的配合精度要求，安装时需要配合铜套或者滚针轴承使用，降低转动部位的摩擦系数，延长零件的使用寿命。
