带键槽38齿直齿圆柱传动齿轮结构

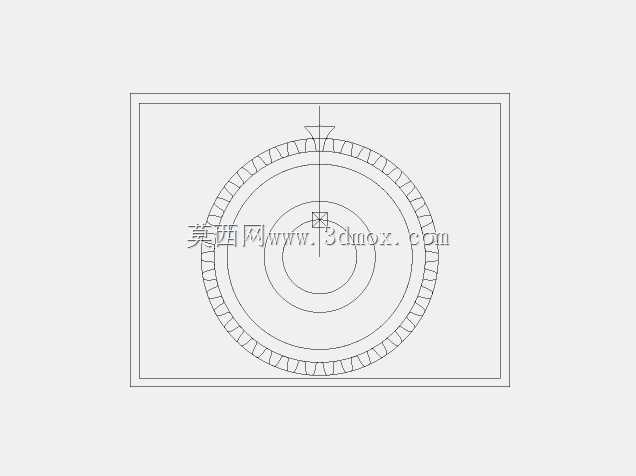

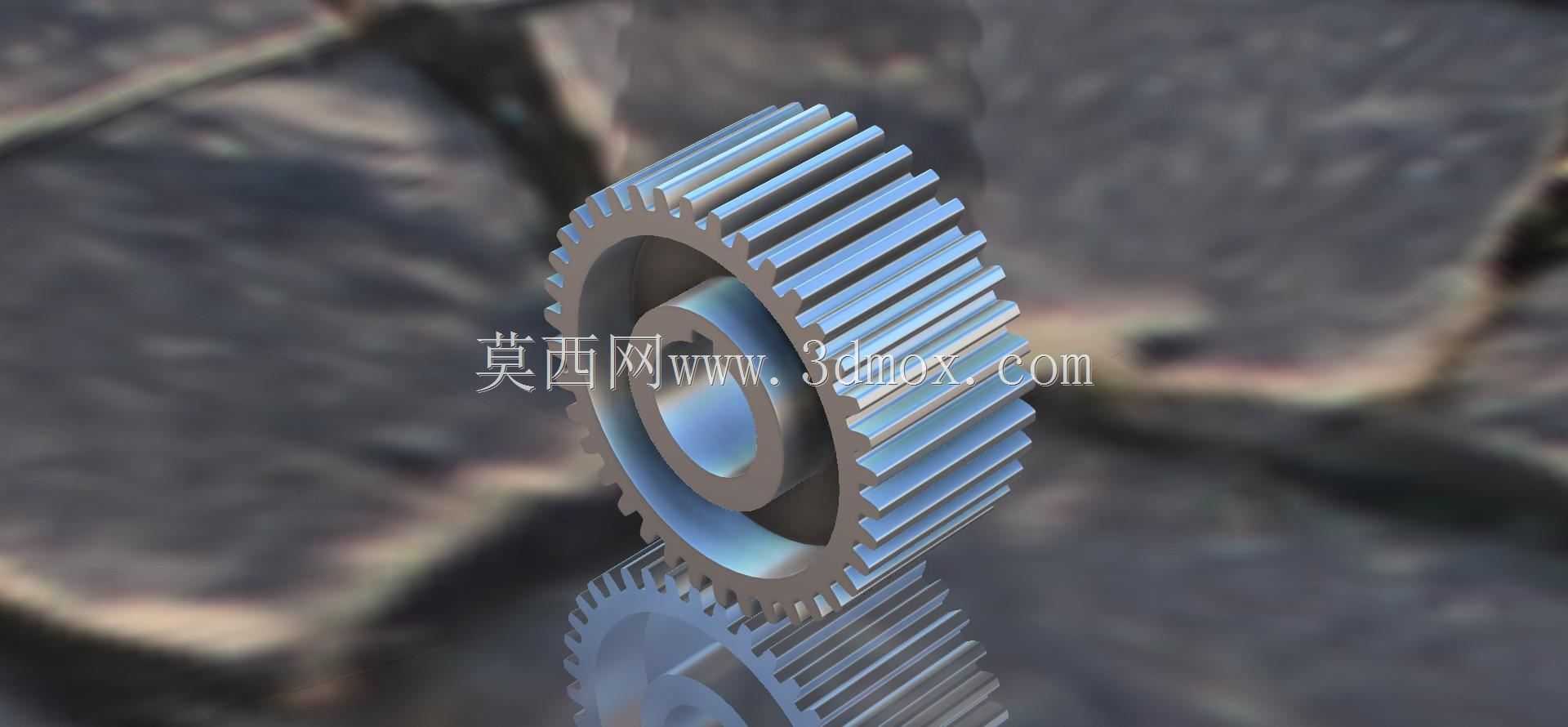

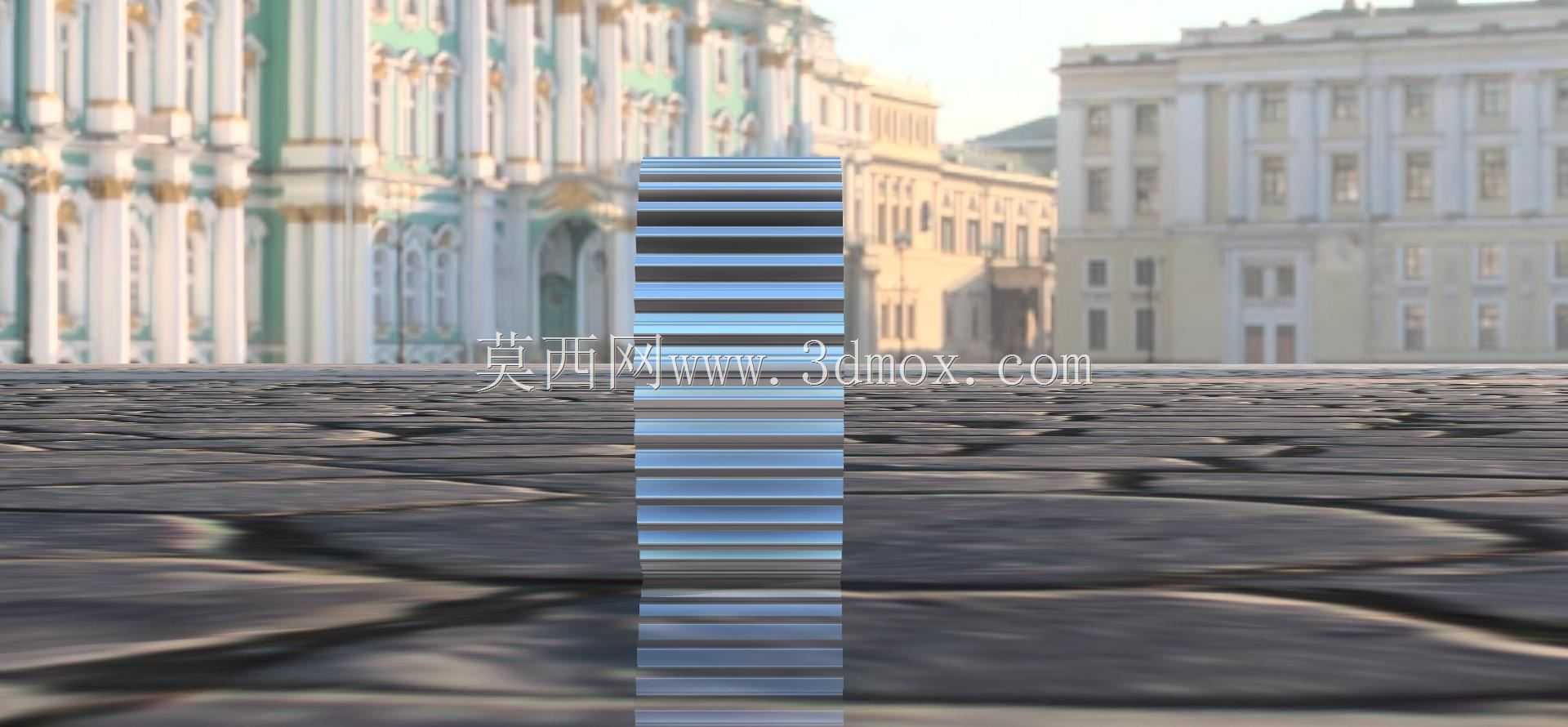

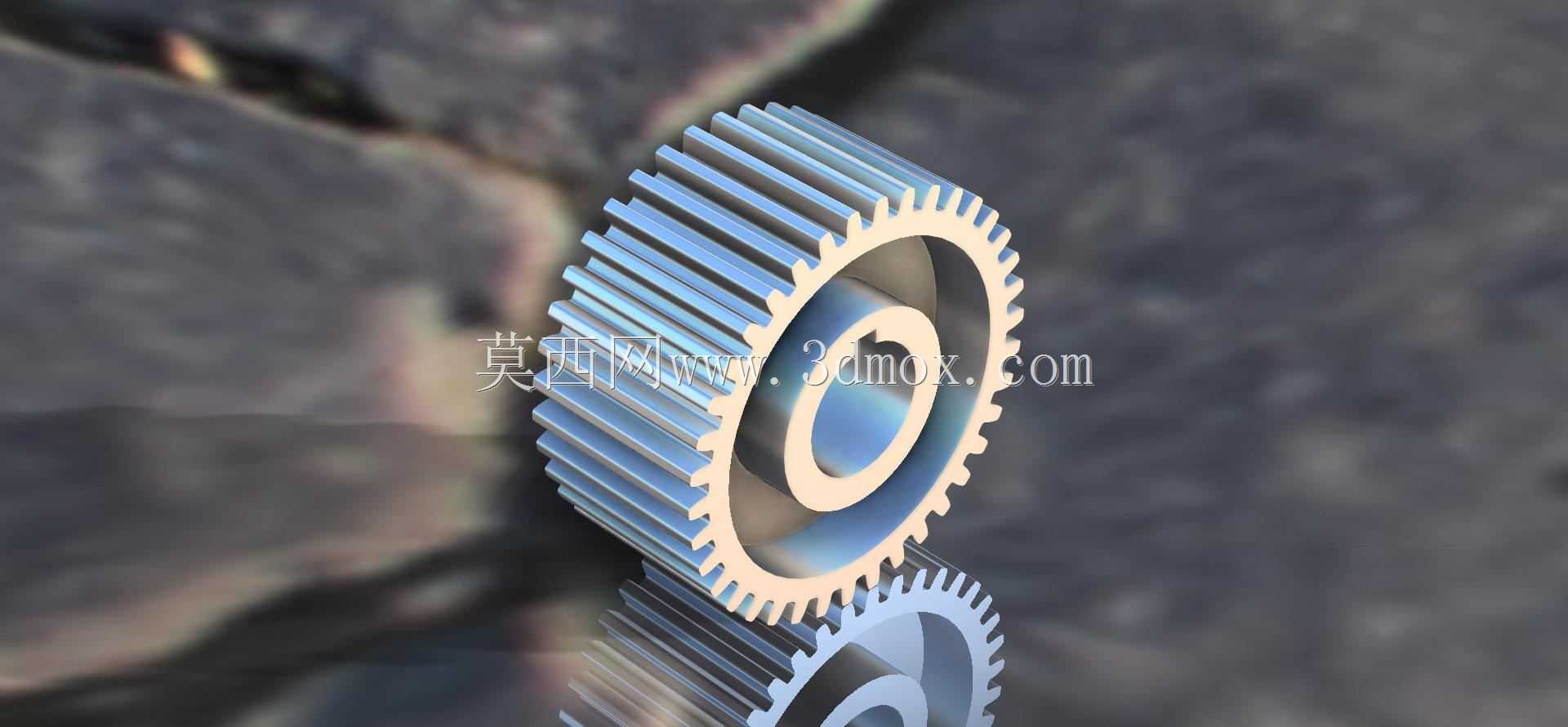

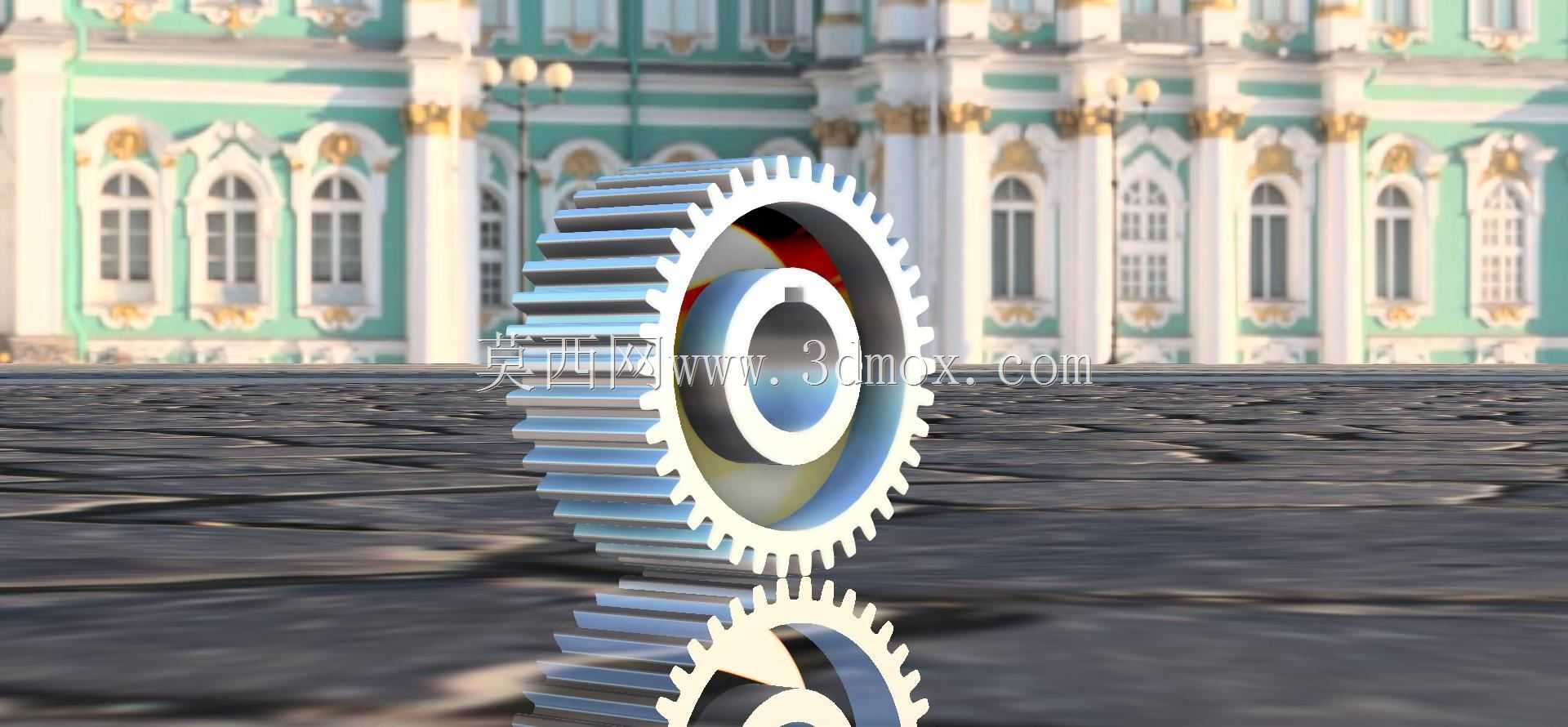

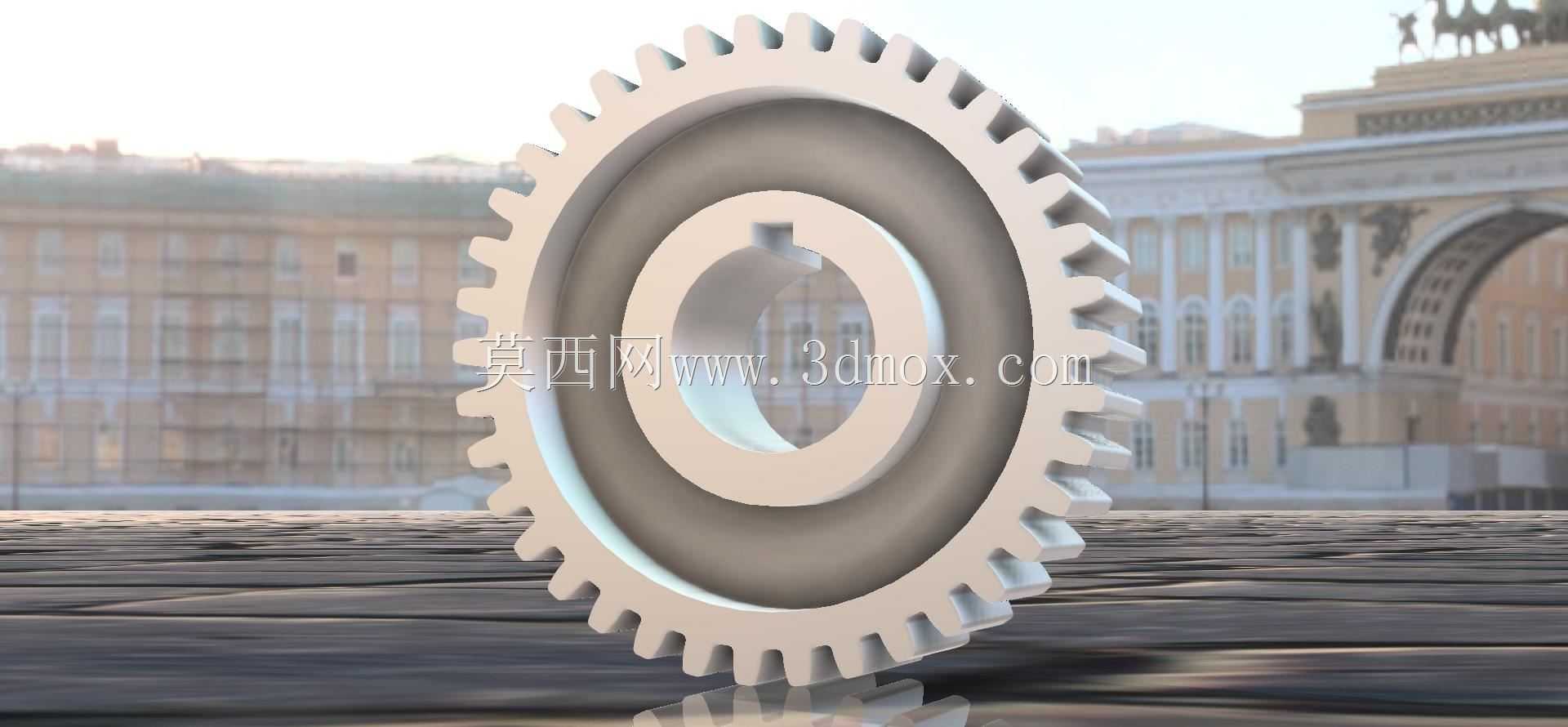

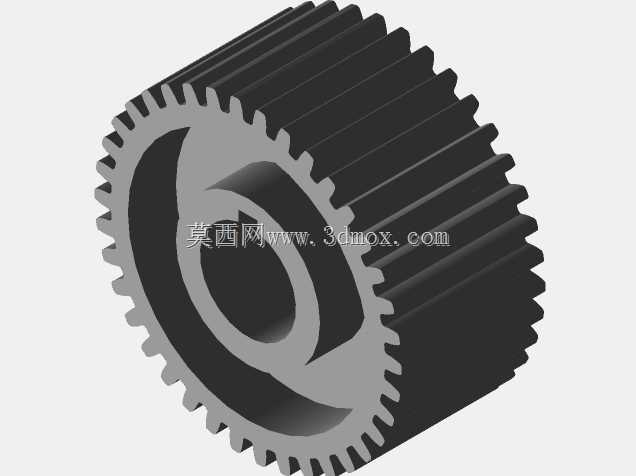

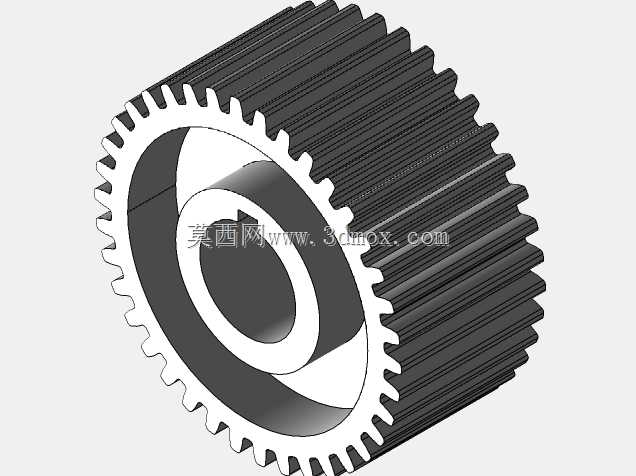

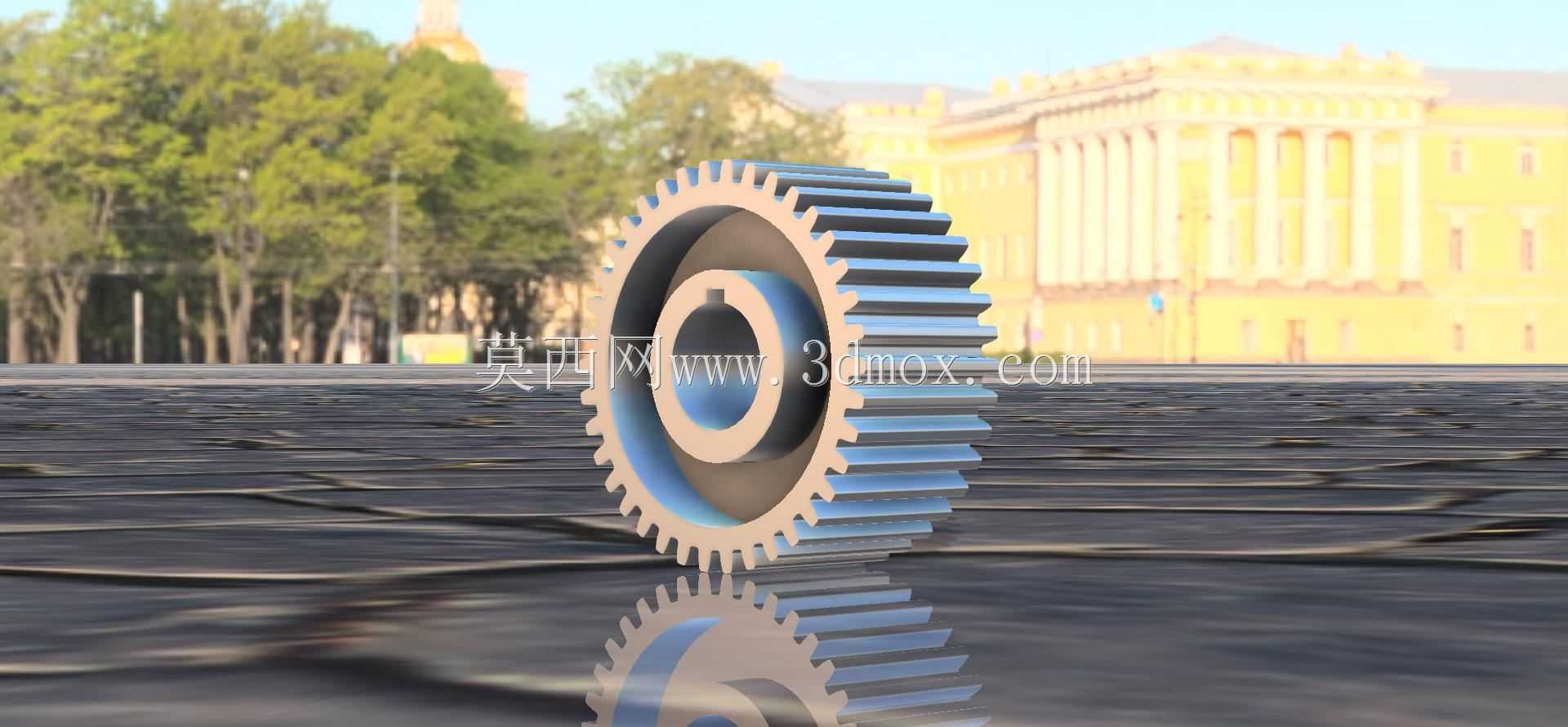

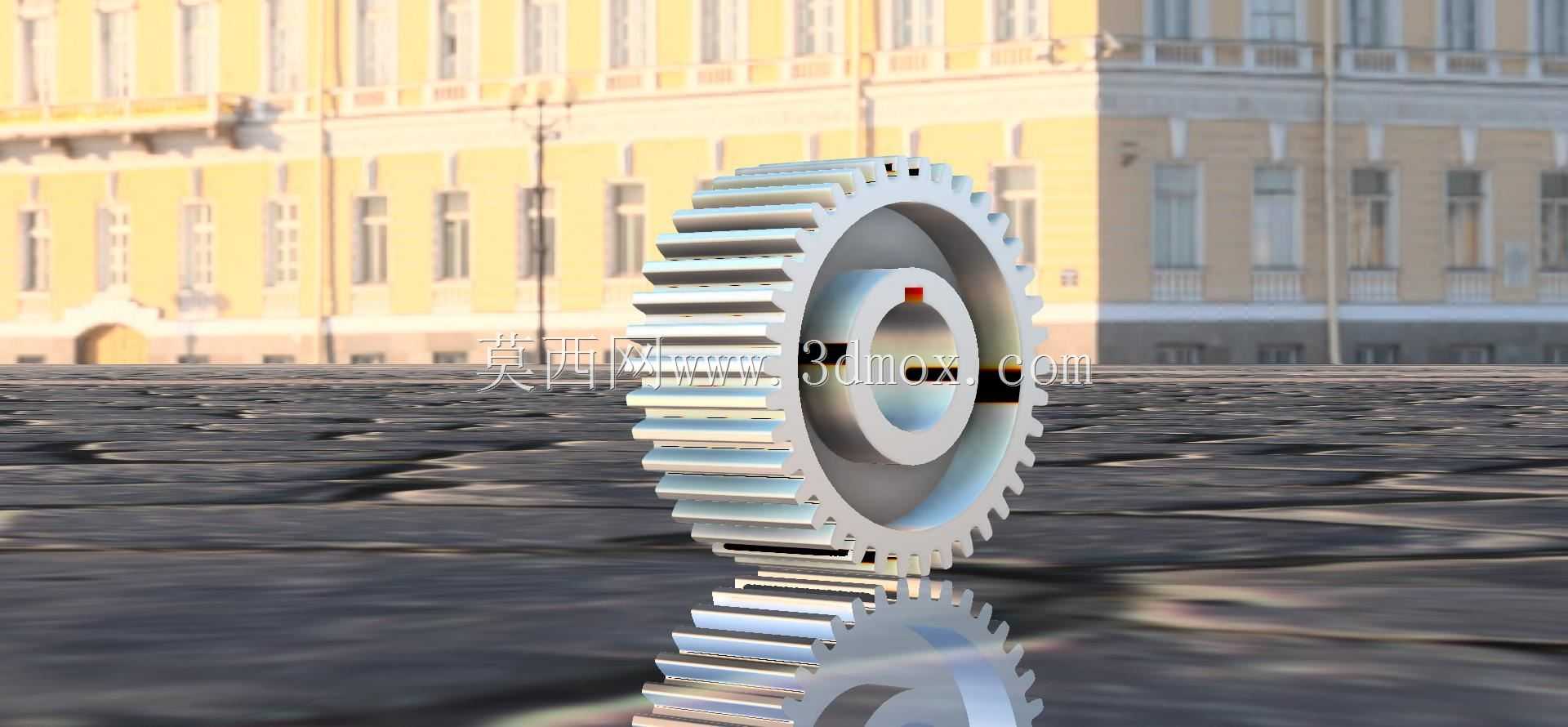

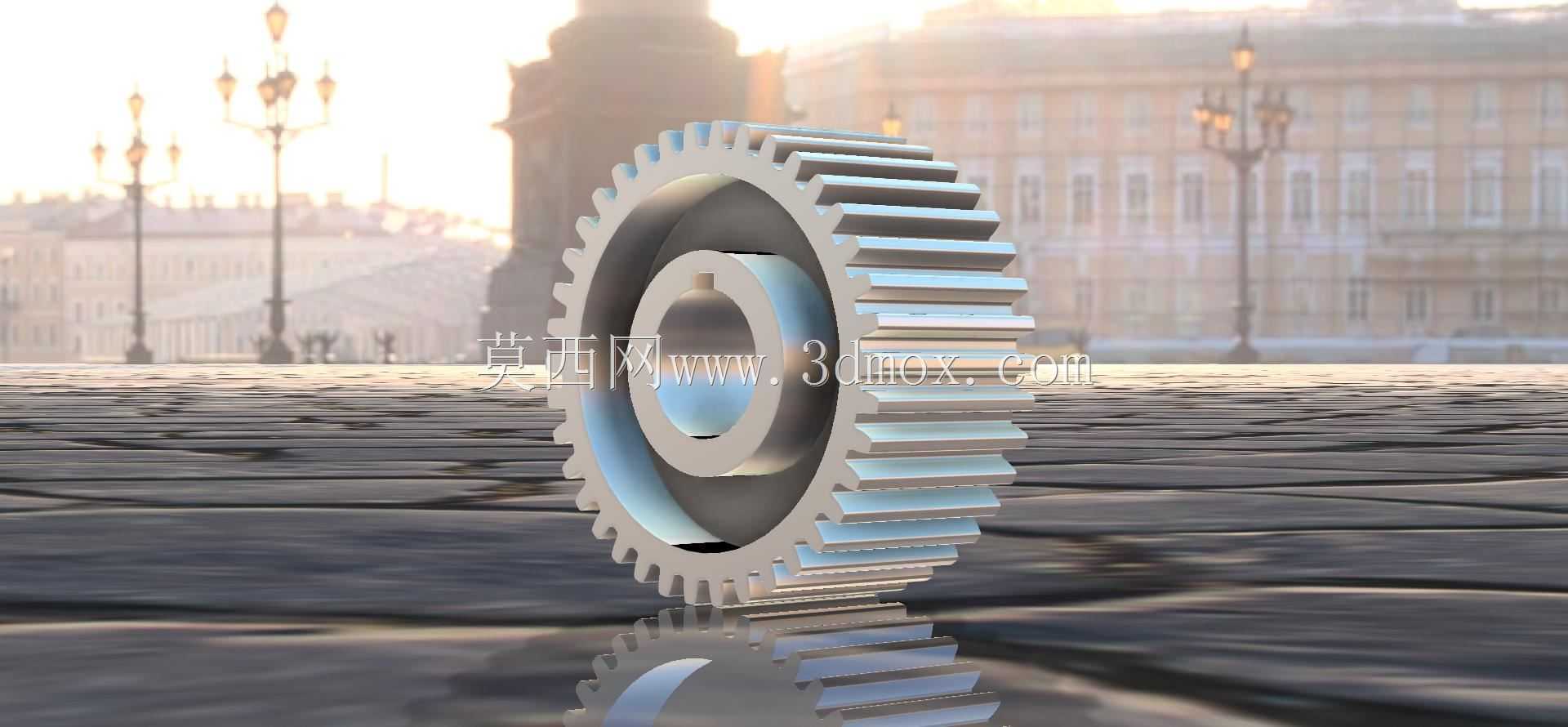

　　这款38齿直齿圆柱齿轮，是平行轴传动系统里应用极广的基础传动零件，日常在轻工输送设备、小型机床进给机构、包装机械的动力传递链路里都能见到同结构的零件，核心作用是在两根轴线平行的转轴之间传递恒定转速比的旋转扭矩，适配中等载荷、转速不超过1500rpm的开式或半开式传动场景。从结构设计来看，齿轮采用标准渐开线齿形，齿顶高、齿根圆角都按通用机械传动的公差规范做了预留，齿面没有做额外的修形处理，适合常规无冲击的连续运转工况，能保证啮合过程中传动比稳定，不会出现额外的脉动冲击。中心的安装孔采用带平键槽的设计，键槽的尺寸匹配对应轴径的普通平键公差，安装时可以通过平键实现齿轮与转轴的周向固定，避免传动过程中出现相对打滑，

　　同时孔与轴的配合选用过渡配合公差，既方便装配时的压装操作，也能保证运转过程中的同轴度，减少偏心带来的振动和齿面偏磨。齿轮的轮缘、腹板、轮毂的厚度比例做了合理分配，轮毂部分的轴向长度略大于轮缘厚度，能保证和转轴的接触面积足够，降低轴孔配合面的比压，避免长期运转后出现孔位磨损变形；腹板采用等厚度实心结构，没有做减重孔设计，适合小模数、外径不大的齿轮加工，既降低了铣齿、滚齿工序的装夹难度，也能保证零件整体的刚性，在承受短时过载载荷时不会出现腹板变形的问题。齿根部分做了标准的圆角过渡，没有尖锐的应力集中缺口，能有效降低啮合过程中齿根位置的弯曲应力，减少断齿失效的概率，齿顶部分做了微小的倒角处理，避免装配过程中齿顶磕碰产生毛刺，

　　也能减少啮合起始阶段的刚性冲击。在实际安装适配时，需要注意齿轮的轴向定位要靠轴肩或者轴用挡圈完成，保证齿轮在轴上的位置固定，和配对啮合的齿轮保持正确的中心距，中心距的偏差要控制在允许的公差范围内，否则会出现齿侧间隙过大导致反转冲击，或者间隙过小导致卡齿、齿面过早磨损的问题。日常运维中，这类直齿轮的传动需要配合定期的润滑，开式传动可以选用润滑脂定期涂抹，闭式传动箱内可以浸泡在润滑油中，能有效降低齿面的摩擦损耗，延长零件的使用寿命。设计这类齿轮的时候，首先要根据传动系统的总传动比确定齿数，38齿的设计刚好适配对应减速级的传动比需求，不会出现根切问题，不需要做额外的变位处理，加工时可以直接用标准滚刀加工，不需要定制特殊刀具，

　　能有效降低加工成本；其次要根据传递的扭矩大小确定模数，结合齿宽系数计算出合理的轮缘宽度，保证齿面接触强度和齿根弯曲强度都满足载荷要求，再根据匹配的转轴直径确定中心孔的尺寸和键槽的规格，最后校核齿轮的运转线速度，确认是否需要做额外的动平衡处理，这款齿轮因为外径不大、适用转速不高，只要加工时保证齿圈的径向跳动在公差范围内，就不需要额外做动平衡，能满足常规工况的使用需求。在实际的设备改造或者备件替换场景中，这类标准参数的直齿轮通用性很强，只要齿数、模数、中心孔尺寸、键槽规格、齿宽参数匹配，就可以直接替换同规格的失效零件，不需要对原有传动结构做额外修改，能大幅降低设备维修的备件等待时间和改造成本。
