带JST接头的短机身NEMA17步进电机

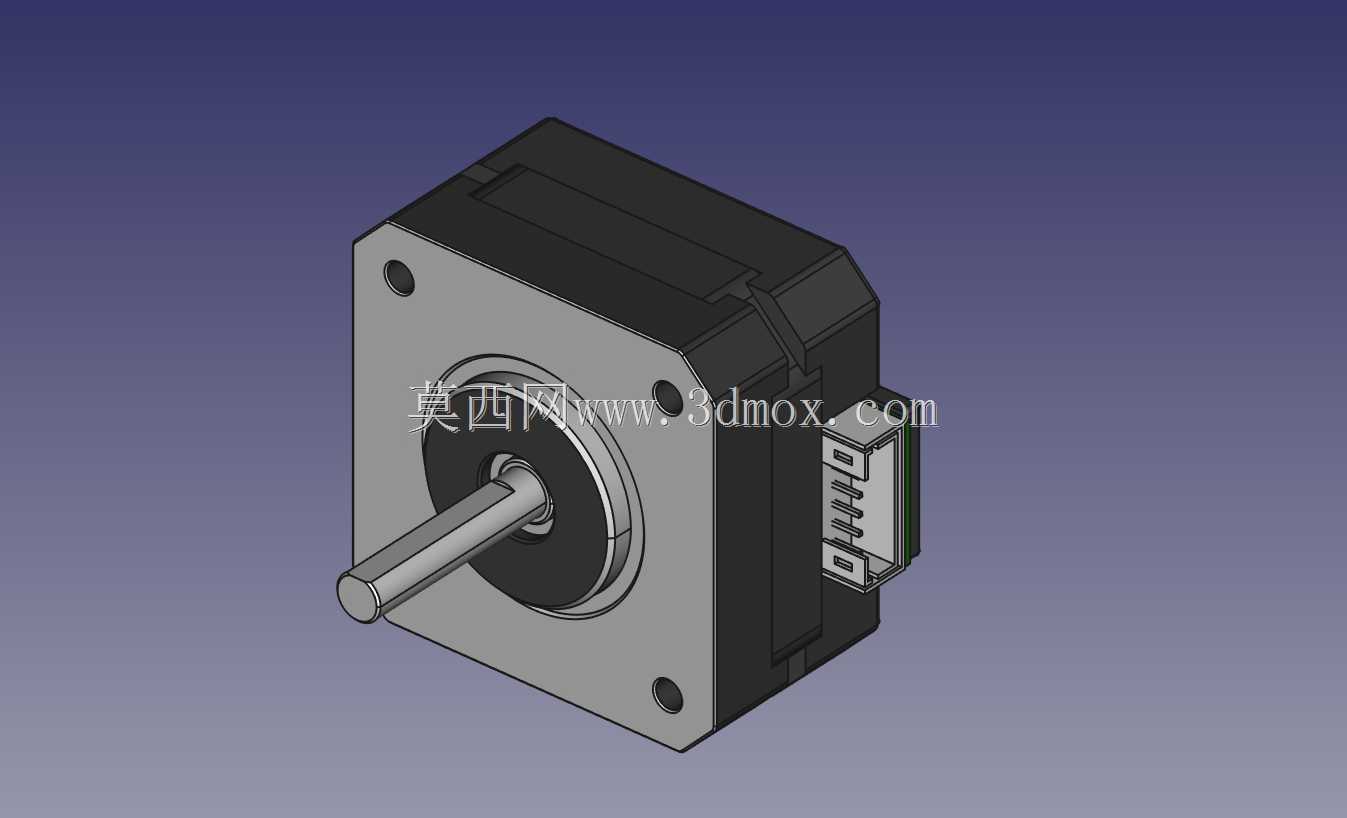

　　在桌面级3D打印机、小型数控雕刻机、桌面自动化送料机构、实验室小型位移台这类对安装空间有严格限制的轻载传动场景里，42系列也就是NEMA17规格的步进电机一直是选型清单里的高频选项，常规NEMA17电机机身长度多在34mm、40mm甚至更长，对于Z轴安装位紧凑、挤出机构空间局促的小型设备来说，过长的机身不仅会挤占其他结构件的安装空间，还可能带来不必要的转动惯量冗余，影响小负载下的动态响应表现。这款带JST接头的23.2mm短机身NEMA17步进电机，正是针对这类紧凑安装场景做的结构适配，从实际建模的结构细节来看，前端安装法兰完全遵循NEMA17的标准安装规范，法兰端面为42mm见方的方形结构，四个安装孔的中心距为31mm，

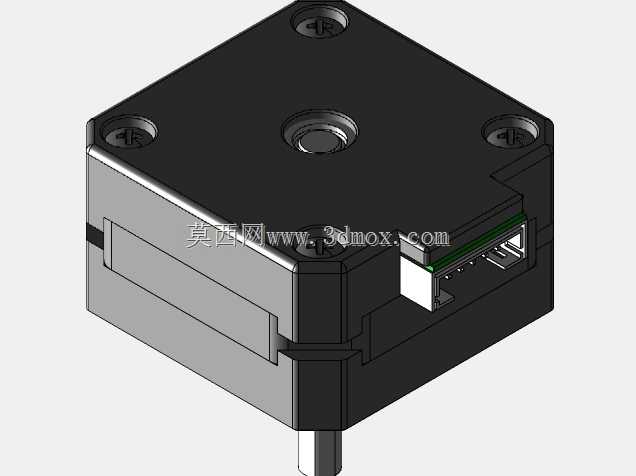

　　适配市面上绝大多数标准42电机安装座、电机固定支架的安装孔位，不需要额外做转接件就能直接替换同规格的常规长度电机，降低设备改型的结构适配成本。输出轴采用标准D型轴设计，轴径5mm，轴伸长度匹配常规同步轮、联轴器的安装深度，D型切面的位置经过校准，和同步轮顶丝的锁紧位置适配，不会出现轴孔打滑、传动丢步的问题，轴根部的轴承位做了台阶限位，能承受一定的轴向负载，满足垂直安装场景下的负载承载需求。机身侧面集成的JST接线接头是这款电机的实用设计点，常规步进电机多采用散线引出的接线方式，在设备批量装配或者后期维护更换电机时，散线需要逐一对应相位接线，不仅装配效率低，还容易出现接反相位导致电机反转、力矩异常的问题，集成JST接头之后，接线端做了防呆设计，对应的线束插头只能以唯一方向插入，不需要额外核对线序就能完成接线，既提升了装配效率，也避免了接线错误带来的调试故障，接头的引脚间距、引脚定义完全匹配市面上通用的42步进电机驱动板接口，不需要定制专用线束就能直接适配通用驱动模块。从结构设计的细节来看，电机的定子绕组、后端盖、机身外壳的配合公差做了合理控制，外壳的散热筋结构虽然因为短机身设计做了简化，但依然保留了足够的散热面积，在持续运行的工况下能及时把绕组产生的热量传导出去，避免温升过高导致力矩衰减。后端的出线位置做了应力释放结构，JST接头和机身外壳之间做了卡扣固定，在设备运输、运行振动的工况下，不会出现接头松脱、引线扯断的问题。在实际选型应用中，

　　这款短机身电机的静力矩参数适配轻载传动场景，比如3D打印机的远端挤出机构、小型位移台的驱动轴、小型传送带的驱动端，这类场景不需要太大的输出力矩，但对安装空间、接线便捷性有较高要求，23.2mm的机身长度能在狭窄的安装腔体内完成布置，比如集成在设备的侧壁结构里，不需要额外预留电机尾部的接线弯折空间，JST接头的侧向出线设计也进一步压缩了轴向的安装尺寸，相比尾部出线的电机，轴向需要预留的安装空间更小。建模过程中对各个配合面的公差做了符合实际生产的设定，法兰安装面的平面度、输出轴的同轴度、安装孔的位置度都按照实际电机的加工精度做了还原，在做整机结构装配干涉检查的时候，能准确模拟电机和周边结构件的配合间隙，避免实际加工装配时出现干涉问题。

　　比如在做小型桌面数控设备的结构设计时，把这款电机模型导入装配体之后，可以直接模拟电机安装后和导轨、同步带、外壳的位置关系，确认同步带的张紧轮安装位、电机固定座的厚度、外壳的开孔位置是否合理，不需要反复调整结构尺寸。另外，这款电机的转子惯量相比长机身NEMA17电机更小，在频繁启停、正反转切换的工况下，动态响应速度更快，不会因为转子惯量过大导致过冲、定位不准的问题，适合对定位精度有一定要求的轻载往复运动场景。在做结构设计的时候，还需要注意电机的安装边界，除了法兰本身的42mm见方尺寸之外，JST接头侧向伸出的尺寸需要在安装座上预留对应的避让空间，接头的插拔方向需要预留足够的操作空间，方便后期维护的时候不用拆卸电机就能完成线束插拔，输出轴端搭配联轴器或者同步轮的时候，要注意轮体的外径不要超过法兰的外轮廓，避免和安装座的开孔产生干涉。
