格斗机器人用配重轮毂电机结构设计

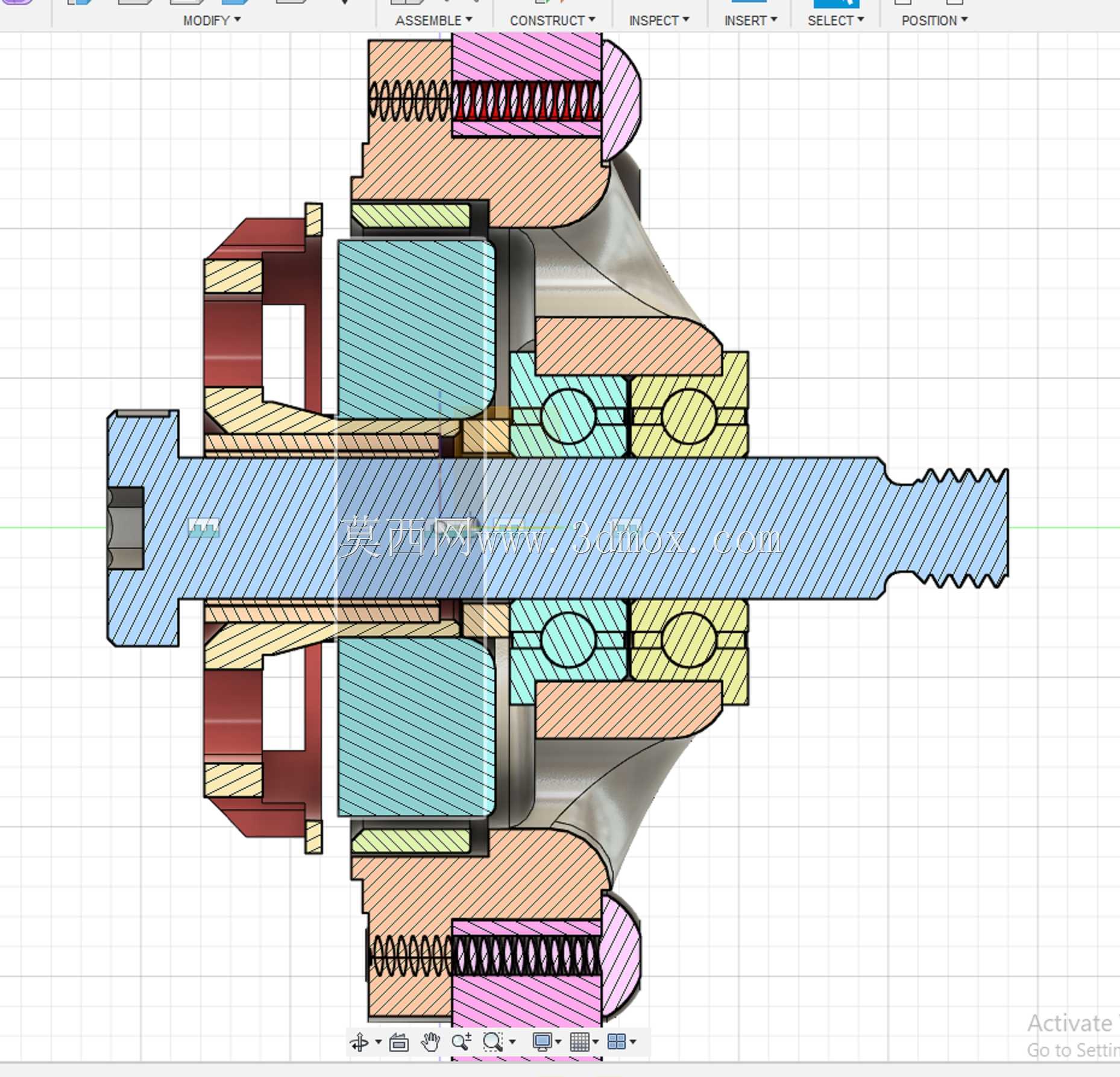

　　这款轮毂电机的设计初衷是适配小型格斗机器人的行走驱动需求，区别于常规航模电机的外置安装形式，其将驱动、传动、配重功能集成在轮毂本体内部，能够在紧凑的机身空间内同时满足动力输出与整机重心配平的双重要求，在Antweight级别的格斗对抗场景中，这类集成式驱动单元能够大幅简化机身框架的结构设计，减少额外传动链路带来的动力损耗与结构冗余。从结构组成来看，其核心动力单元采用Emax RS 2205 II规格的无刷电机作为动力源，这类电机原本多用于穿越机动力输出，具备高转速、响应快的特性，经过适配改造后嵌入轮毂内部，通过双侧轴承组实现转轴的径向与轴向支撑：其中包含两个686-2Z型号的深沟球轴承承担径向载荷，匹配直径6mm的输出轴，

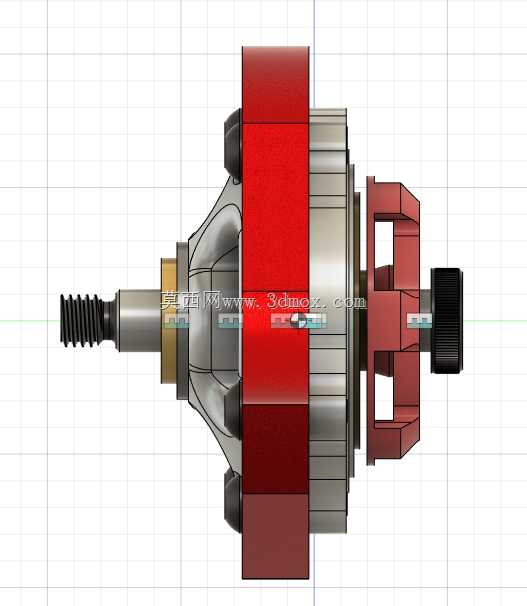

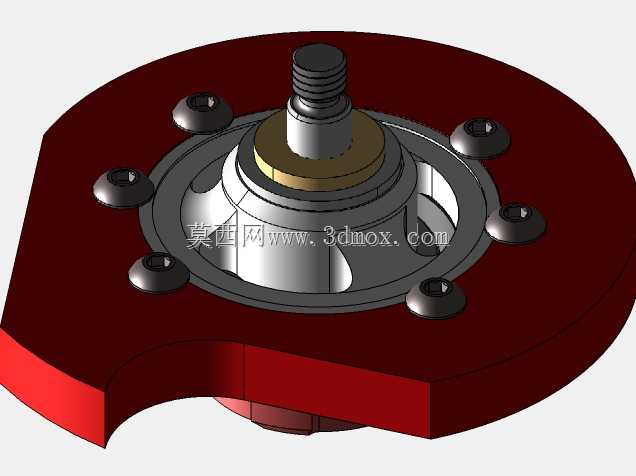

　　轴承外径12mm、厚度1.5mm，能够在极小的安装空间内提供稳定的旋转支撑；额外配置的两个推力轴承则用于抵消格斗对抗中产生的轴向冲击载荷，避免机器人在碰撞、抬升对手的过程中转轴出现窜动，影响行走稳定性。紧固件选型上，整机组装采用六个M3规格、长度10mm的大螺栓实现端盖与轮毂主体的连接，这类螺栓的抗拉强度能够承受对抗中的高频振动与瞬时冲击，不会出现连接松脱的问题；轴端预留的直径6mm可变长度带肩螺栓，可根据不同的轮毂外壳、轮胎安装需求调整伸出长度，适配不同厚度的轮体包覆材料，比如硅胶轮胎、硬质塑料轮圈等不同行走接触件的安装要求。设计过程中，配重结构是该电机区别于常规轮毂电机的核心特征：轮毂外侧的红色环形结构为高密度配重块，

　　可根据整机的重心分布需求调整配重块的厚度与安装角度，无需在机身其他位置额外添加配重铅块，既节省了机身内部的宝贵空间，又能将重量集中在轮轴位置，降低整机的转动惯量，提升行走转向的响应速度。从安装边界来看，电机整体沿轴向的总长度可通过轴端螺栓的长度调整适配，径向最大尺寸受轮毂配重块外径限制，安装时仅需要在机器人机身侧板上预留对应直径的轴孔，通过轴端的螺纹段与机身侧板锁紧即可完成固定，不需要额外设计电机安装座、传动齿轮等附属结构，大幅降低了小型格斗机器人的组装调试难度。在实际应用场景中，这类集成配重的轮毂电机多用于150g级别到500g级别的小型格斗机器人，这类赛事对机器人的整机重量有严格限制，每克重量的分配都直接影响对抗性能，将配重功能集成在轮毂上，能够把原本需要额外布置的配重重量转化为轮体的转动惯量储备，在行走加速、撞击对手时能够提供更充足的动能，同时双侧轴承的支撑结构能够抵御对抗中来自侧向的撞击力，避免常规单轴承支撑的轮毂电机在受到侧击后出现轴弯、卡滞的问题。结构细节上，电机的端盖采用镂空式设计，既能够减轻电机自身的非必要重量，又能为内部的无刷电机提供足够的散热风道，在连续高功率输出的对抗过程中，空气可通过镂空结构流经电机外壳，带走绕组产生的热量，避免电机过热退磁。输出轴端的螺纹段可直接适配常规的航模电机桨座结构，也可根据需求安装锁紧螺母实现轮体的轴向固定，安装兼容性较强，不需要定制特殊的连接紧固件。从建模逻辑来看，

　　整个结构的所有配合面都预留了合理的公差带，轴承安装位采用基孔制配合，确保轴承压装后不会出现松旷或过紧导致的转动阻力过大问题；螺栓连接位都设计了对应的沉孔结构，避免螺栓头突出轮毂表面影响轮胎的安装贴合度。配重块与轮毂主体的连接采用定位止口设计，确保配重块安装后与转轴保持同轴，不会因为偏心导致电机转动时出现振动，影响行走的平顺性。对于结构设计从业者而言，这类集成式功能部件的设计思路具备较强的参考价值，即在有限的空间约束下，将原本独立的多个功能模块进行集成化设计，通过结构的复合利用减少零件数量，提升整体结构的可靠性，尤其适用于对重量、空间有严格限制的小型移动机器人、微型移动设备的驱动系统设计。在实际选型适配时，可根据不同的负载需求调整内部电机的KV值，也可更换不同厚度的配重块调整轮体总重量，匹配不同场地地面的摩擦特性，比如在高摩擦系数的场地可适当增加配重块重量提升抓地力，在光滑场地则可减轻配重提升转向灵活性。
