乐高科技组RC遥控车驱动电机结构

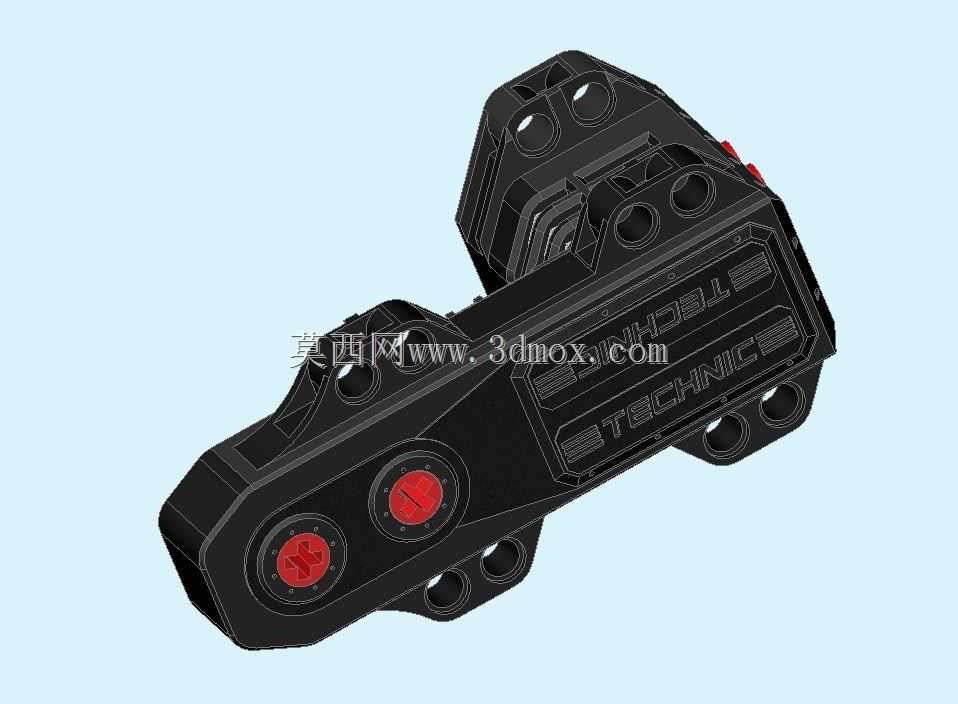

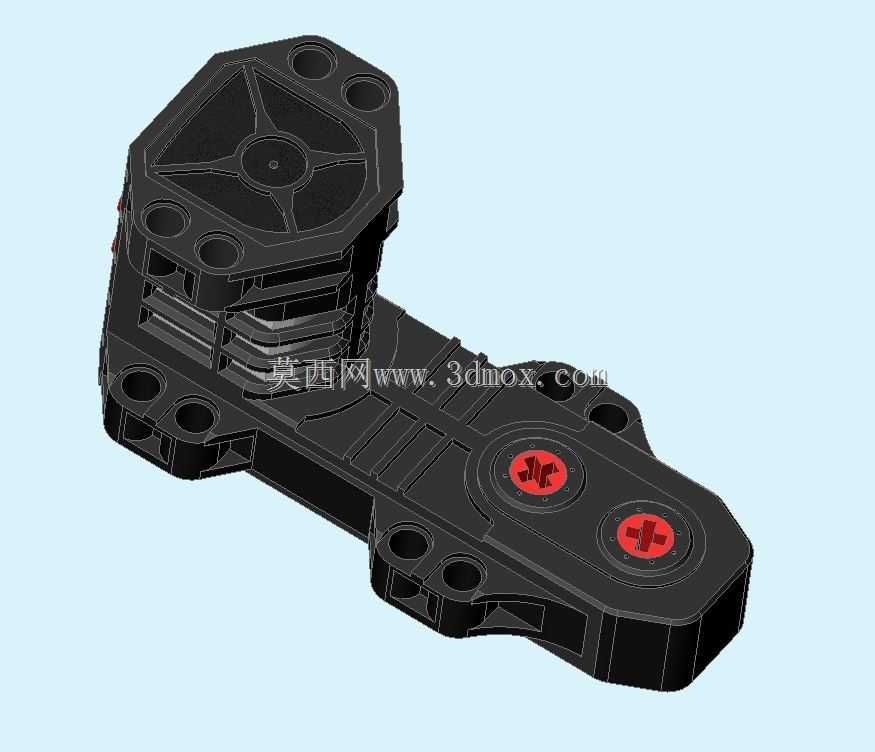

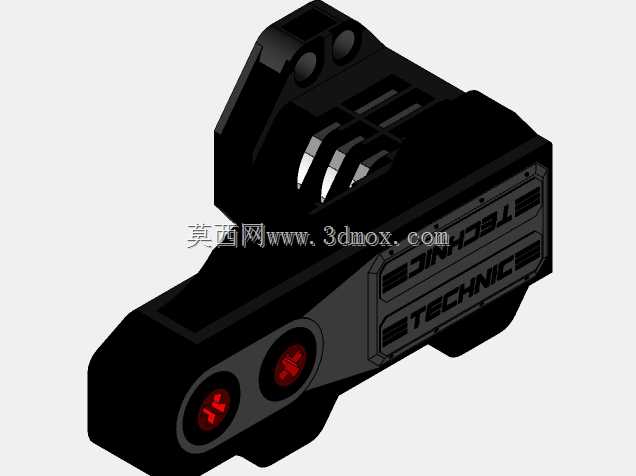

　　这款积木式驱动电机是面向RC遥控积木车设计的动力输出核心部件，主要适配乐高科技组系列的积木搭建体系，在桌面级遥控模型、青少年科教积木套装、小型DIY遥控载具场景中作为动力源使用，能够为轮式、履带式积木载具提供稳定的扭矩输出，满足模型在平整桌面、短绒地毯等常见室内把玩场景下的行驶、转向、越障动力需求。从功能特性来看，该电机采用双输出轴布局，两个输出端均设计为十字轴插接结构，能够直接与乐高科技组标准十字轴零件配合，无需额外转接结构即可将动力传递至车轮、传动齿轮组等下游部件，输出端的红色标识圈用于区分正负极接线对应的转向，方便搭建时快速判断动力输出方向，避免接线后出现转向反向的问题。电机外壳采用一体化积木兼容设计，

　　壳体上预留了标准的积木销钉孔、十字轴孔位，孔位间距完全匹配乐高科技组的搭建模数，既可以通过销钉直接固定在积木梁结构上，也能通过十字轴与周边结构形成辅助定位，保证电机在大扭矩输出时不会出现移位、松脱的问题。在设计思路上，这款电机没有采用常规小型电机的圆柱壳体结构，而是将外壳直接做成了符合积木搭建标准的异形块状结构，壳体的棱边、孔位都严格遵循积木零件的公差标准，外壳表面的标识凹槽一方面用于标注产品的技术系列属性，另一方面也能增加壳体表面的摩擦力，方便搭建时插拔调整。壳体两侧的凸起安装耳上对称布置了两组安装孔，既可以实现水平方向的固定，也能支持垂直方向的挂载，适配不同布局的积木底盘结构，不管是后置后驱、前置前驱还是四驱布局的积木车，

　　都能找到合适的安装位置。从安装边界来看，电机整体的长宽尺寸完全适配3个标准积木单位的安装空间，厚度方向占用2个积木单位的堆叠高度，输出轴的伸出长度为1个标准积木单位，不会与周边的齿轮、梁结构产生运动干涉，输出轴的中心高度与标准积木十字轴孔的中心高度完全对齐，搭建传动链时不需要额外调整垫片或者调整轴的位置，能够直接与标准齿轮、万向节等传动零件配合，大幅降低搭建时的调试难度。在实际应用中，这款电机的扭矩输出特性经过专门调校，低速段扭矩足够支撑积木车攀爬15度左右的斜坡，高速段转速能够满足平路行驶的速度需求，内部的减速齿轮组集成在电机壳体内部，不需要用户额外搭建减速结构，既节省了底盘的搭建空间，也减少了外露齿轮结构容易卡入杂物、

　　打齿损坏的问题。壳体采用高强度工程塑料材质，能够承受日常把玩过程中的磕碰、摔落冲击，输出轴与壳体的衔接位置设计有加强筋结构，避免传动过程中轴孔位置开裂。接线端采用隐藏式设计，接线口位于电机壳体的侧上方，接线后导线可以顺着积木梁的走线槽布置，不会外露干扰车轮或者传动结构的运动，同时接线口做了防反插设计，避免正负极接反导致电机反向烧毁的问题。对于三维建模从业者来说，搭建这类模型时需要重点关注积木孔位的位置公差，所有孔位的中心距必须严格遵循8mm的标准积木模数，销钉孔的直径要适配标准销钉的插拔公差，既要保证安装时不会过松导致松脱，也不能过紧导致零件无法插入。输出轴的十字结构尺寸需要与标准十字轴完全匹配，轴的倒角角度要控制在合理范围，方便插接时顺利导入。壳体的壁厚要保持均匀，避免注塑生产时出现缩痕、翘曲的问题，表面的标识凹槽深度控制在0.3mm左右，既能够清晰呈现标识内容，也不会影响壳体的结构强度。在装配结构设计上，电机上下壳采用卡扣加超声波焊接的固定方式，不需要额外使用螺丝固定，既提升了装配效率，也让外壳外观更加整洁，没有外露的螺丝孔影响积木的安装兼容性。
