12x6规格路由器安装承载机架结构设计

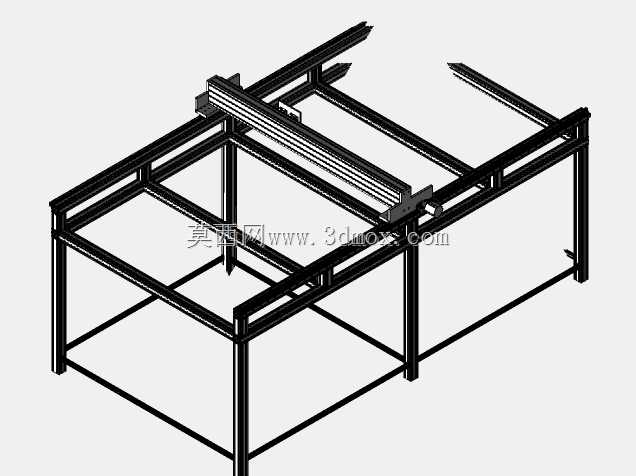

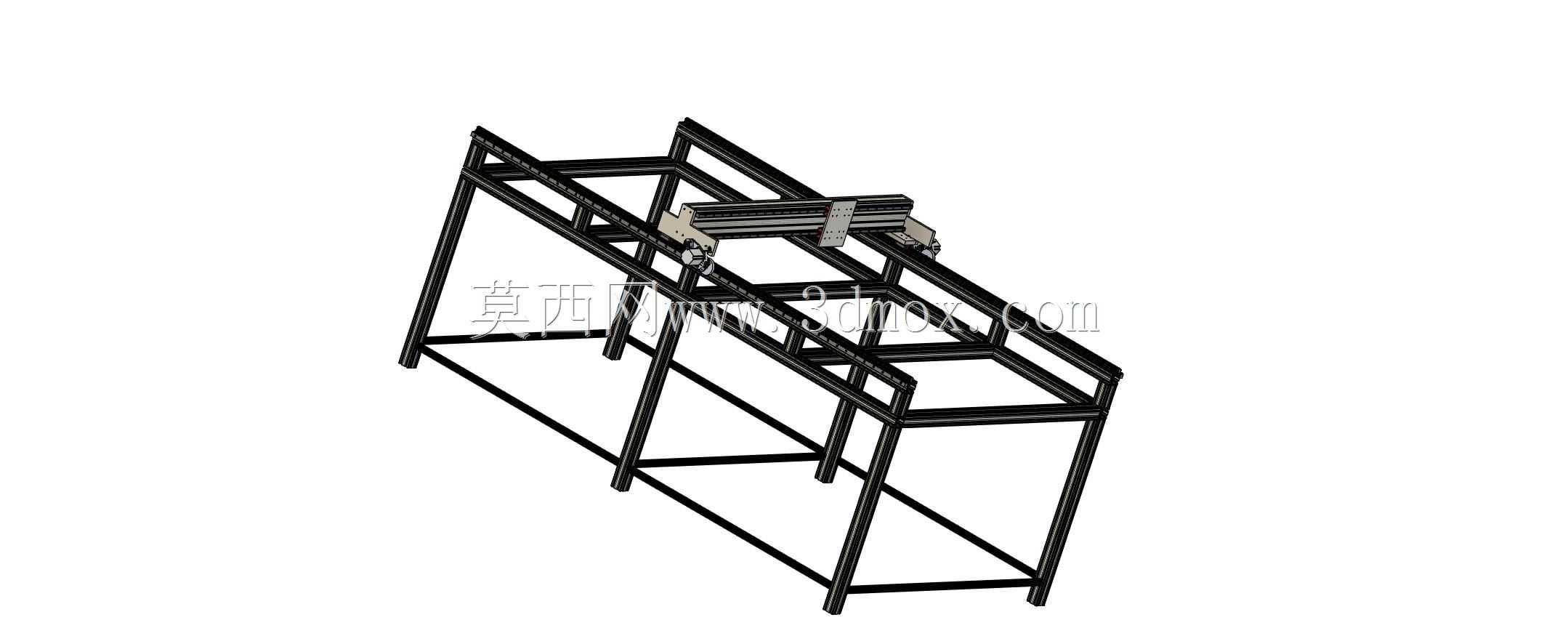

　　在通讯机房、小型网络布线场景、弱电间设备部署作业中，规整的设备承载机架一直是保障网络设备排布有序、后期运维便捷的核心基础结构，这套12x6规格的路由器承载机架，正是针对多台路由器集中布设需求开发的框架结构。从结构组成来看，整套机架采用标准工业铝型材搭建主体框架，型材之间通过配套角件、螺栓完成刚性连接，框架整体为长方体落地式结构，四条竖向型材作为主支撑腿，横向与纵向的型材分别在底部、中部、顶部形成多道连接横梁，既保证框架整体的抗扭、抗形变能力，也为后续安装路由器、线性导轨、驱动组件预留了充足的安装点位。框架上部预留的横向安装位，可适配长导轨组件的安装需求，导轨滑块上可搭载自动插拔、检测类的功能模组，

　　满足自动化运维场景下路由器端口的自动检测、线缆自动插拔等拓展功能需求，无需人工逐台操作设备，大幅降低多设备集群场景下的运维工作量。设计过程中优先考虑了框架的刚性冗余，在常规铝型材框架的基础上，中部增设了两道交叉辅助横梁，避免长跨度导轨安装后出现中部下挠的问题，保证导轨运行的直线度精度，即便搭载一定重量的滑动模组，框架整体形变量也能控制在设备运行允许的公差范围内。框架底部的支撑腿可适配脚轮或者固定调节脚杯的安装，既可以满足机房内设备整体移位的需求，也可以通过调节脚杯完成机架水平度校准，适配地面不平整的安装场景，避免框架倾斜导致内部设备受力不均、导轨运行卡滞。从安装边界来看，整套机架的横向跨度适配12台标准尺寸路由器的并排安装需求，

　　纵向深度可容纳6排设备的层叠布设，设备安装层板可根据路由器实际尺寸调整安装高度，适配不同厚度、不同接口布局的路由器安装需求，层板上预留的标准孔位可直接配合设备自带的安装耳完成固定，无需二次打孔加工。框架侧面预留的走线槽安装位，可将设备电源线、网线统一规整布设，避免线缆杂乱缠绕影响后期运维操作，也能减少线缆对滑动模组运行的干涉。在结构细节处理上，所有型材的端面均配置了封盖，避免铝型材切面的毛刺划伤安装人员，框架的所有连接点位均采用内六角螺栓紧固，螺栓头沉入型材槽内，不会突出型材表面形成干涉，也能保证框架外表面的规整度。这套框架除了承载路由器设备之外，也可根据实际使用需求调整层板布局，用来承载交换机、光纤收发器等其他同规格的通讯设备，

　　适配不同规模的网络布线场景。针对需要提升框架整体抗震性能的使用场景，可在铝型材的中空腔体内填充环氧花岗岩类的阻尼填充材料，进一步提升框架的刚性与阻尼性能，降低设备运行、周边环境震动对机架上精密设备的影响，避免震动导致设备接口松动、通讯中断的问题。框架上预留的电机安装位，可适配伺服电机、传动皮带组件的安装，为滑动模组提供精准的往复运动动力，传动组件的安装位与导轨安装位保持平行度公差要求，保证模组运行过程中无卡顿、无偏磨问题。整套结构没有采用复杂的定制加工件，全部采用标准工业铝型材与标准紧固件拼接而成，加工成本低，组装便捷，后期如果需要调整框架尺寸，仅需更换对应长度的型材即可完成改造，无需重新开模制作定制结构件，适配不同场地的安装尺寸限制。在实际部署时，可根据现场的布线走向，选择将设备接线侧朝向运维通道，方便后期插拔线缆、更换设备，框架的后侧预留了充足的走线空间，可容纳多捆线缆的布设与固定，也方便安装理线架、配线架等配套布线组件。
