两片式汽车轮辋基础结构三维设计

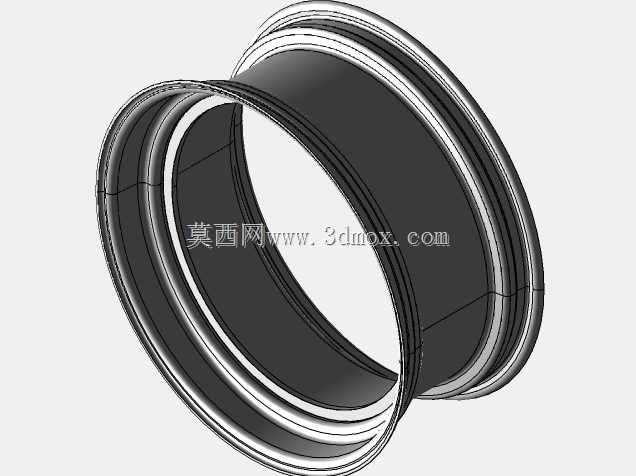

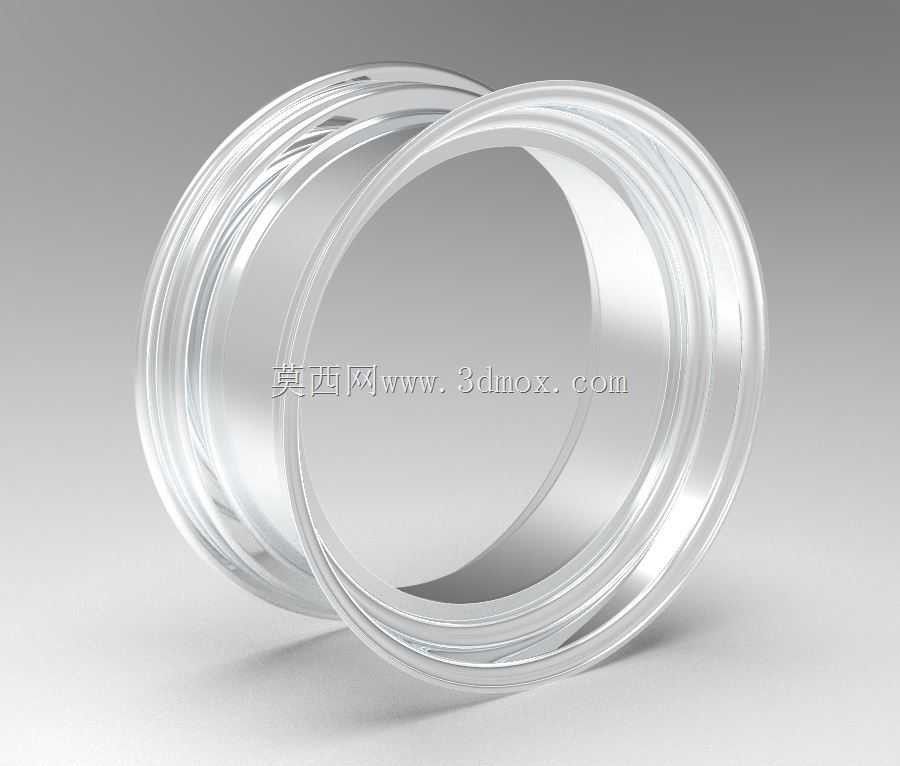

　　在汽车行走系统的零部件开发流程中，轮辋作为连接轮胎与车轴的核心承载构件，其结构合理性直接决定了轮胎装配可靠性、车辆行驶平顺性以及高速工况下的动平衡表现，本次完成的两片式轮辋基础结构三维建模，完全围绕量产车型的改装与替换需求展开，跳过了轮辐表面的造型设计环节，仅保留轮辋本体的核心安装与配合结构，方便设计人员在此基础上快速匹配不同风格的轮辐造型，大幅缩短定制轮毂的开发周期。从实际应用场景来看，这类两片式轮辋多用于乘用车的改装市场以及小批量定制车型的配套，相较于单片式轮辋，两片式结构可以通过更换不同偏移量的轮辐组件适配不同J值、不同ET值的安装需求，轮辋本体的通用性更强，能够覆盖更多车型的安装边界，降低改装过程中的配件备货成本。

　　设计过程中，所有轮辋的轮廓尺寸均直接取自量产车轮的实测数据，轮辋的胎圈座角度、轮缘高度完全符合乘用车轮胎的装配标准，确保轮胎安装后能够与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈、慢漏气等问题。在轮辋与轮辐的连接位置，特意设计了一圈定位唇口结构，该唇口的径向尺寸公差控制在0.1mm以内，装配时轮辐组件可以直接卡入唇口完成径向定位，后续再通过螺栓紧固即可保证两者的同轴度，既降低了装配时的对位难度，也能减少车辆行驶过程中轮辋与轮辐之间的相对窜动，提升整体结构的抗扭强度。从安装边界来看，轮辋的中心孔直径、螺栓孔分布圆直径均预留了通用化的调整空间，设计人员可以根据具体车型的轴头尺寸、轮毂螺栓参数对中心孔和螺栓孔进行二次修改，

　　无需重新调整轮辋的主体轮廓结构；轮辋的轴向宽度严格对应标准轮胎的适配宽度，胎圈座的表面粗糙度要求控制在Ra1.6以下，避免尖锐毛刺划伤轮胎胎圈的密封层，保证充气后的密封性能。在结构强度设计层面，轮辋的轮缘位置做了加厚处理，该位置是车辆过坑、压到路肩时的主要受力点，加厚后的轮缘能够承受更大的径向冲击载荷，减少轮辋变形的概率；轮辋本体的壁厚采用渐变设计，靠近胎圈座的位置壁厚稍大，中间的凹槽位置壁厚适当减薄，在保证整体结构强度满足GB/T 5334标准要求的前提下，尽可能降低轮辋的自身重量，减少簧下质量，提升车辆的操控响应速度。需要注意的是，该模型仅完成了轮辋的基础基体结构，没有包含轮辐、气门嘴孔、螺栓孔等细节结构，

　　设计人员使用时需要根据具体的设计需求补充对应特征：气门嘴孔需要根据选用的气门嘴型号确定开孔位置与直径，通常开设在轮辋凹槽的平缓位置，避免与轮胎胎侧产生干涉；轮辐的安装面需要根据螺栓的规格加工对应的沉孔或者螺纹孔，保证螺栓紧固后头部不会突出轮辐表面，避免影响平衡块的安装或者刮伤刹车组件。在实际的建模验证过程中，该轮辋结构可以直接导入有限元分析软件进行径向疲劳试验、弯曲疲劳试验的仿真模拟，通过调整壁厚分布优化应力集中位置，确保量产之后的轮辋能够通过国家强制的安全性能检测；同时该结构也可以直接用于3D打印的原型验证，打印完成后可以搭配标准尺寸的轮胎模型进行装配干涉检查，验证胎圈与轮辋的配合间隙是否符合设计要求。对于改装轮毂的设计人员来说，这类基础轮辋基体可以大幅减少重复建模的工作量，不需要每次开发新造型的轮毂都重新绘制轮辋的轮廓曲线，只需要在预留的轮辐安装位置设计不同样式的轮辐结构即可，能够把更多的精力放在轮辐的造型优化与轻量化设计上，同时统一的轮辋基体也能保证不同款式的轮毂都能满足轮胎装配的尺寸要求，避免因为轮辋尺寸偏差导致的轮胎匹配问题。
