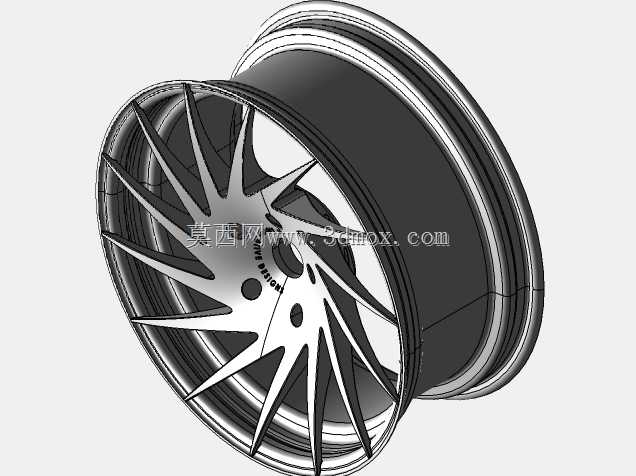

多辐条改装款汽车轮毂轮辋结构设计

　　汽车行走系统里，轮辋是连接轮胎与车轴的核心承载部件，既要承担整车整备质量、行驶过程中的动载荷冲击，还要匹配制动系统的安装空间、转向节的连接边界，同时兼顾散热与外观辨识度。这款多辐条样式的轮辋设计，首先从安装匹配维度做了边界校核，轮辋的宽度、偏距、中心孔直径、螺栓孔分布圆参数均严格遵循乘用车改装轮辋的通用行业标准，不需要额外加工转接法兰即可适配对应参数的车型，安装时能保证轮辋安装面与轮毂轴头端面完全贴合，避免高速行驶时出现轮辋跳动、螺栓受力不均的问题。

　　从结构设计思路来看，这款轮辋采用了分叉式多辐条布局，辐条从中心安装座位置向外缘轮辋延伸时做了分叉处理，相比等宽直辐条设计，一方面能在同等材料用量下提升辐条的抗弯截面模量，分散车辆过弯、经过颠簸路面时传递到轮辋的冲击载荷，避免辐条根部出现应力集中导致的开裂风险；另一方面多辐条之间留出的镂空区域，能在车辆行驶时引导气流穿过轮辋，带走制动盘、制动片摩擦产生的热量，降低长距离下坡、连续制动时的制动系统热衰减概率，提升行驶安全性。轮辋的胎圈座位置做了标准的凸峰设计，能保证轮胎充气后胎圈与轮辋紧密贴合，即使在轮胎亏气状态下也能避免胎圈脱开轮辋，匹配无内胎轮胎的密封要求，轮缘位置做了圆弧过渡强化处理，能减少上路肩、经过坑洼路面时轮缘受冲击变形的概率，延长轮辋的使用寿命。

　　在实际应用场景中，这款轮辋既可以作为民用乘用车的改装升级配件，替换原厂钢制或低配铝合金轮辋，提升车辆外观的运动感，也能满足日常城市通勤、高速行驶、非铺装路面轻度通行的使用需求。设计过程中对轮辋的整体重量做了优化，在保证结构强度满足台架弯曲疲劳试验、径向疲劳试验要求的前提下，尽可能降低轮辋的非簧载质量，减少悬挂系统的往复运动惯性，提升轮胎的贴地性能，间接改善车辆的操控响应速度。中心安装座位置预留了对应气门嘴的安装孔位，孔位边缘做了倒角处理，避免安装气门嘴时割破橡胶密封层，同时中心孔的台阶尺寸匹配主流车型的轴头盖安装需求，安装后不会出现轴头盖无法装配、突出轮辋表面的问题。轮辋的涂装预留厚度也在建模时做了考量，三维模型的实体尺寸预留了均匀的表面处理层厚度，后续做喷涂、阳极氧化或者抛光工艺处理时，不会因为涂层厚度导致装配尺寸超差，保证轮胎安装、螺栓紧固的配合精度。

　　从载荷传递路径来看，车辆行驶时地面的冲击力通过轮胎传递到轮辋外缘，再通过辐条分散传递到中心安装座，最终传递到车轴、悬挂系统，这款轮辋的辐条与轮辋外缘、中心安装座的连接位置都做了大圆角过渡处理，没有尖锐的直角结构，能避免应力集中导致的疲劳失效，建模时的曲面连续性也做了严格控制，所有过渡面均达到G2连续要求，后续数控加工或者铸造生产时不会出现曲面褶皱、壁厚不均的问题，保证成品的动平衡精度，减少高速行驶时的方向盘抖动现象。
