多辐条改装乘用车铝合金轮毂结构设计

　　该轮毂为乘用车改装场景开发的轮端承载部件，适配19英寸轮辋规格，对应轮辋宽度8.5英寸，偏距设定为35毫米，中心孔匹配JIS标准乘用车轴头安装尺寸，孔位采用常见的5孔布局，可适配多数日系、欧系家用轿车及入门性能车的轴头安装接口，无需额外加装变位垫片即可完成装车。从实际使用场景来看，这类轮毂主要覆盖民用改装市场，兼顾日常街道行驶与轻度赛道体验的使用需求，既可以替换原厂铸造轮毂实现外观个性化升级，也能通过结构优化降低轮端簧下质量，提升悬架响应速度与车辆操控表现。

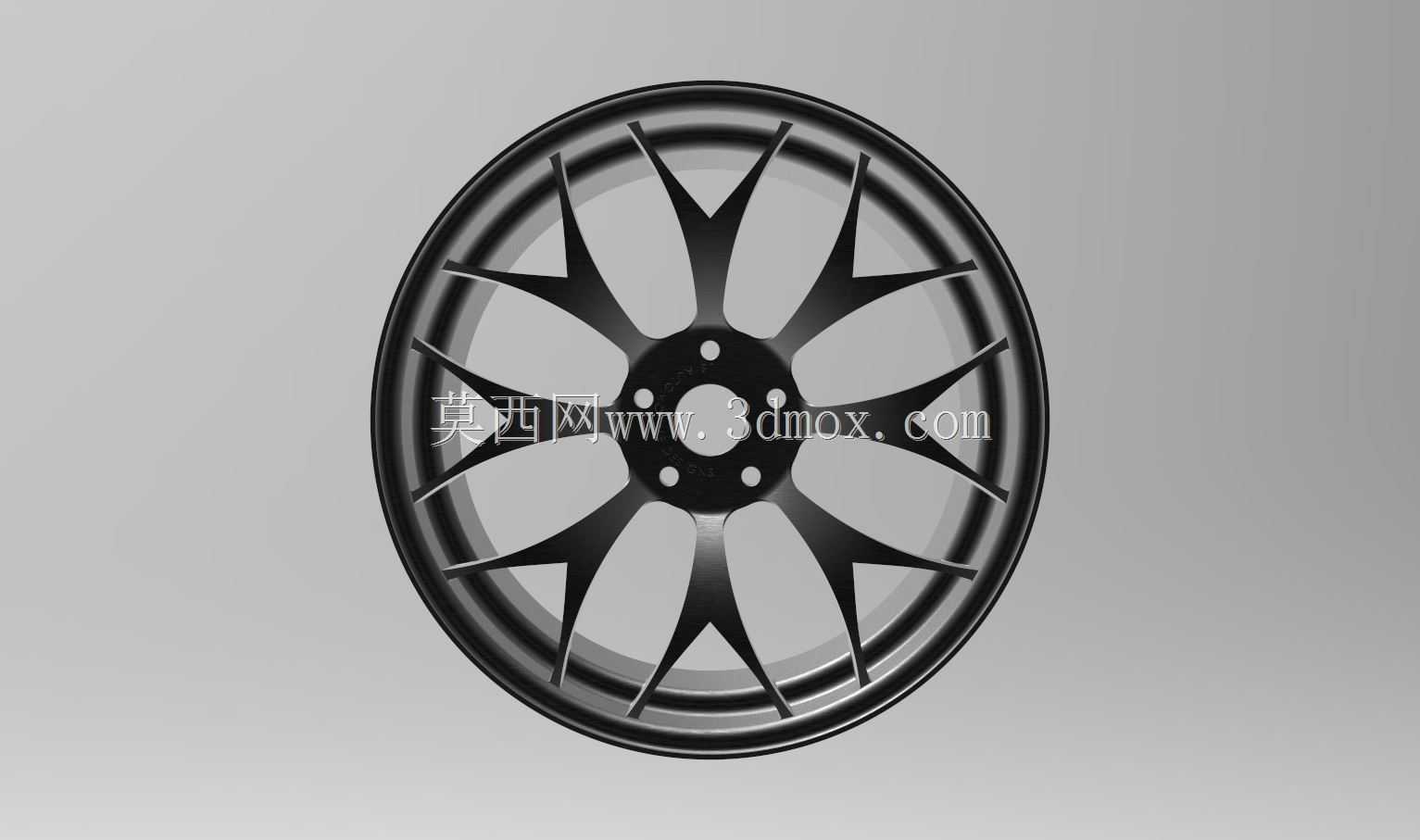

　　设计过程中首先明确轮辋部分的合规边界，轮辋胎圈座严格遵循标准轮辋轮廓尺寸，保证与普通民用子午线轮胎的胎圈配合精度，避免高速行驶下出现轮胎脱圈、慢漏气等问题；轮缘位置做了加厚圆弧过渡，应对日常行驶中路肩剐蹭、路面冲击的载荷，防止轮缘变形导致轮胎密封失效。轮辐部分采用分叉式多辐条布局，并非单纯为了外观造型，每一组辐条的走向都对应安装孔位的载荷传递路径，将路面冲击、制动扭矩、驱动扭矩从轮辋位置均匀传导至轮毂安装面，避免应力集中导致的辐条断裂问题。辐条表面做了内凹切削造型，在保证辐条根部足够厚度满足强度要求的前提下，铣去辐条非承载区域的多余材料，相比同尺寸同强度的原厂铸造轮毂，能有效降低整体重量，减少簧下质量对悬架动载荷的影响。

　　安装面的设计充分考虑实际装车的匹配性，中心孔的公差带严格控制在过渡配合区间，装车时可与轴头定位凸台紧密贴合，承担轮端的径向定位作用，避免轮毂靠螺栓强行定位带来的螺栓剪切应力过大问题；螺栓孔周边做了局部加厚沉台，分散螺栓锁紧时的压应力，防止长期使用后安装面出现压溃变形；安装面与轮辋中心的垂直度公差控制在0.1毫米以内，避免装车后出现轮毂跳动量过大导致的高速方向盘抖动问题。轮辋内侧预留了常规气门嘴的安装孔位，同时预留了加装胎压监测传感器的空间，不需要额外修改结构即可适配原厂或第三方胎压监测模块，满足日常用车的胎压监测需求。

　　从结构强度的设计逻辑来看，辐条与轮辋的连接位置做了大圆角过渡，消除直角结构带来的应力集中问题，该位置是轮毂承受径向冲击时的应力峰值区域，圆角过渡可将峰值应力降低30%以上，提升轮毂过坑、过减速带时的抗冲击能力；轮辐背面做了等强度设计，根据有限元分析的应力云图调整不同位置的壁厚，应力高的辐条根部区域壁厚更大，应力低的辐条外缘区域适当减薄，在满足弯曲疲劳、径向疲劳试验要求的前提下，尽可能控制整体重量，兼顾强度与轻量化的平衡。考虑到改装场景下用户可能搭配更大尺寸的刹车套件，轮辐内凹的造型预留了足够的刹车卡钳避让空间，可容纳直径355毫米以内的大四活塞刹车卡钳，不需要加装垫片即可避开卡钳干涉，满足多数入门性能刹车的改装需求。

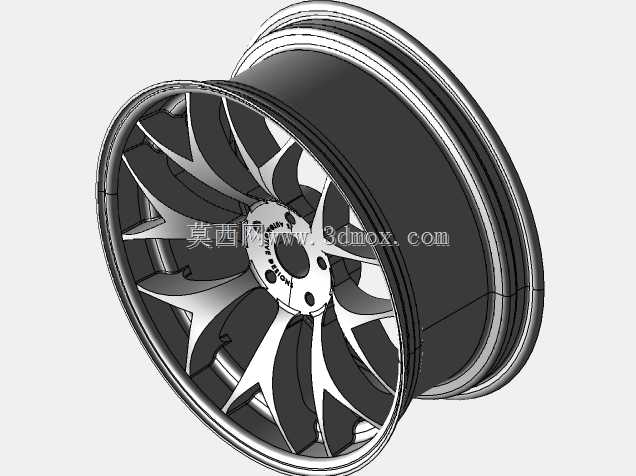

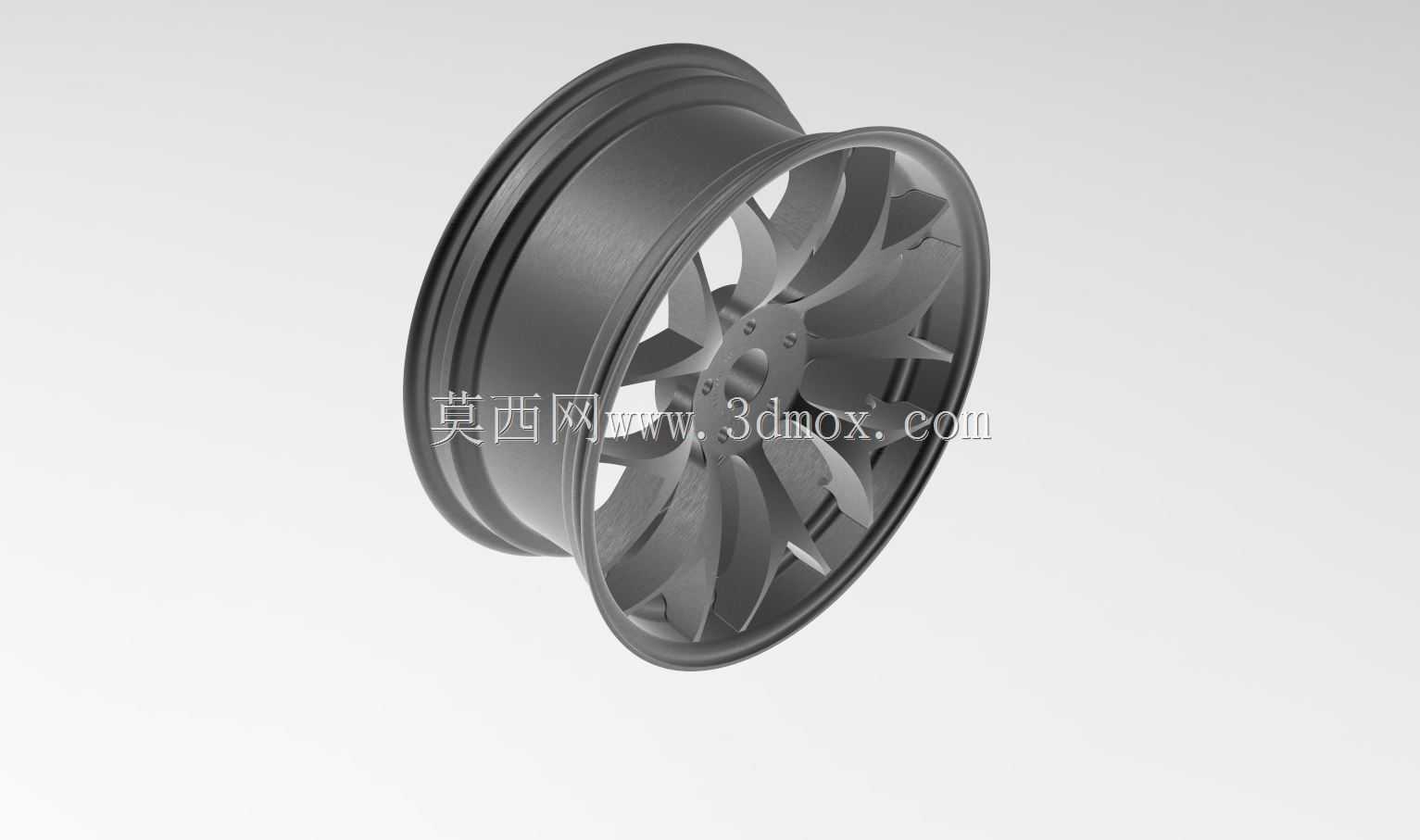

　　实际建模过程中，所有曲面均做了连续性处理，轮辐的造型曲面从安装面到轮辋位置顺滑过渡，既方便后续的数控加工编程，也能保证后期表面处理（比如喷涂、电镀、抛光）时的外观一致性，不会出现曲面棱线错位导致的外观瑕疵。轮辋部分的气门嘴孔位置做了局部加厚，避免钻孔后该位置强度不足，同时孔口做了倒角处理，防止安装气门嘴时割破橡胶密封圈。整个模型的安装边界尺寸完全对标量产改装轮毂的通用规范，可直接用于结构验证、改装效果预览，也可作为后续开模生产的三维结构基础，不需要额外调整核心安装尺寸即可适配对应车型的装车需求。
