Ram皮卡1500款闸板式通风口结构

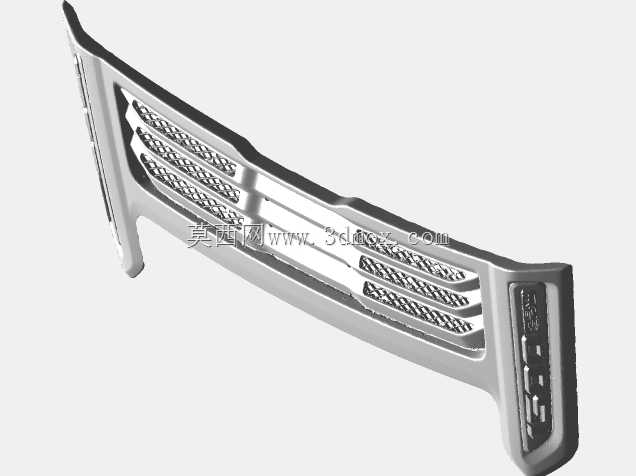

　　该款通风口为皮卡货厢与座舱衔接区域的闸板配套构件，主要承担行驶过程中的气流疏导、舱内通风换气、舱压平衡的核心作用，在越野、重载长途行驶场景下，能够避免舱内形成负压导致的灰尘倒灌、车门启闭阻力异常等问题，同时可配合整车进气系统为周边散热部件提供辅助冷却气流。从结构设计来看，整体采用弧面贴合式造型，完全匹配皮卡尾门闸板的曲面安装基准，安装边界完全贴合原车闸板的冲压曲面弧度，无需额外修改钣金结构即可完成对位装配，安装位预留的卡扣点位与原车闸板的安装孔位完全对应，装配公差控制在车身附件的常规匹配范围内，不会出现装配后突出、缝隙不均的问题。通风区域采用分层格栅设计，外侧为大跨度横向导流格栅，主要负责梳理迎面气流的流向，

　　避免高速行驶时气流直接冲击舱内构件产生风噪，内侧设置多层细密导流网格，可阻挡行驶过程中飞溅的碎石、落叶、蚊虫等异物进入通风通路，同时网格的倾斜角度经过气流走向优化，能够在车辆前进时利用动压将气流导入舱内，在倒车或低速行驶时不会出现气流倒灌带出舱内积尘的问题。结构上还预留了风管对接接口，可根据改装需求匹配不同规格的通风管路，既可以适配小型NACA风管类型的局部通风需求，为车载电子设备、小型散热单元提供定向冷却气流，也可以对接中央大尺寸通风管路，实现舱内整体空气循环，接口处采用通用型卡接结构，无需额外定制转接件即可完成管路连接。从实际使用场景出发，该结构的格栅筋条厚度经过强度校核，在常规行驶工况下能够抵御飞石冲击不会出现断裂，

　　整体曲面的弧度设计兼顾了空气动力学性能与外观协调性，安装后与原车闸板的造型融为一体，不会破坏整车尾部的视觉整体性。在逆向建模过程中，完全基于实车扫描的点云数据进行曲面重构，所有安装点位的坐标、曲面的曲率变化、格栅的间隙尺寸都严格匹配实测数据，确保重构后的模型能够直接用于开模生产、改装件设计或者整车装配模拟，模型的结构细节完整还原了实物的加强筋布局、卡扣安装结构、网格导流角度，可直接用于后续的结构优化、流体仿真分析，比如通过CFD仿真调整格栅角度优化通风效率，或者对筋条结构进行拓扑优化实现减重同时保证结构强度。对于皮卡改装、车身附件设计的从业者来说，该模型可直接作为设计基准，参考其安装边界、气流疏导结构的设计逻辑，

　　开发适配不同车型的通风口构件，也可用于教学场景中讲解车身曲面匹配、通风结构设计、安装公差控制的相关工程要点，帮助初学者理解车身附件设计中需要兼顾的装配可行性、功能实用性、外观协调性三者的平衡逻辑，避免出现设计出来的构件无法装车、通风效率不达标或者与整车造型冲突的问题。
