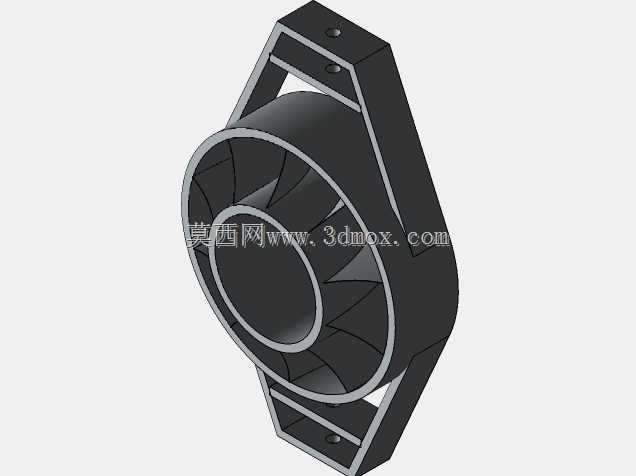

带安装支架的轴流散热风轮结构设计

　　在工业电控柜、小型通讯基站设备、桌面级工控主机这类需要持续风冷散热的场景里，散热风轮的安装适配性、出风导向效率一直是结构设计阶段需要反复打磨的细节，很多现成的标准风轮要么安装孔位匹配度差，要么支架角度固定无法适配不同的安装朝向，容易出现安装后风路偏移、散热死角的问题，这款带一体式安装支架的轴流风轮结构，就是针对这类场景的安装痛点做的概念化结构设计。从功能特性上看，风轮部分采用多叶片等距排布的轴流结构，叶片的曲面弧度做了连续过渡处理，没有出现曲率突变的折角，转动过程中可以减少气流紊流的产生，降低风阻带来的动能损耗，同时叶片前缘做了微小的切角处理，能一定程度上切割进气端的乱流，降低转动时的风切噪音。外围的安装支架采用对称式的框型结构，

　　上下两端都预留了沉头安装孔位，安装时可以直接通过螺栓将整个风轮组件固定在设备的通风面板或者内部安装梁上，不需要额外设计转接固定件，能减少装配环节的零件数量，降低整体装配工时。从设计思路上看，整个结构没有做多余的装饰性特征，所有曲面和结构都服务于功能实现：风轮的中心轮毂做了加厚处理，用来匹配常规的小型直流电机输出轴，轮毂和叶片的连接位置做了圆角过渡，避免应力集中导致的叶片根部断裂问题，外围的支架和风轮外圈之间预留了均匀的转动间隙，既不会因为间隙过小出现转动擦碰，也不会因为间隙过大导致气流从侧边泄漏，影响整体送风效率。在安装边界的尺寸控制上，整个风轮组件的外轮廓做了规整化处理，支架的上下安装面保持平行，

　　安装孔的中心距按照常规小型散热风扇的通用安装尺寸做了适配，安装时不需要对设备的原有安装位做二次修改，直接替换原有标准风扇即可完成装配。风轮的轴向厚度控制在紧凑的范围内，不会占用过多的设备内部空间，适合在内部空间局促的小型电子设备、便携工控终端里使用。另外，支架的侧边做了加强筋结构，从安装孔位置延伸到风轮外圈的连接位置，提升整个支架的结构刚性，即使在设备运输过程中出现振动，也不会出现支架变形导致风轮卡滞的问题。在实际使用场景中，这类风轮组件既可以作为独立的散热单元安装在设备的进风或者出风位置，也可以多个组合排布在大型散热风道里，形成阵列式的风冷系统，针对不同的散热需求调整安装数量和排布间距。设计过程中特意规避了复杂的异形结构，

　　所有特征都可以通过常规的注塑工艺一次成型，不需要后续的二次加工，适合批量生产时的成本控制，叶片的曲面参数也可以根据实际需要的风量、风压参数做微调，不需要改动整体的安装支架结构，就能适配不同转速、不同功率的驱动电机，拓展了整个结构的适配范围。需要注意的是，这个结构目前仅完成了表面特征和安装结构的设计，实际量产前还需要结合具体的电机参数、使用场景的风阻特性做流量仿真分析，调整叶片的角度和曲面弧度，匹配实际的散热需求，同时还要根据使用环境的温度、防腐要求选择对应的工程塑料材质，确保长期运行下的结构稳定性。
