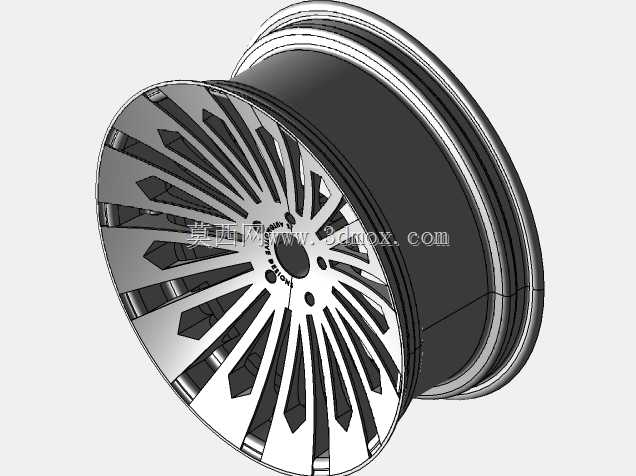

JSP3改进型多辐条汽车轮毂结构设计

　　这款改进型轮毂的设计，首先要考虑日常行驶与轻度改装场景的适配需求，轮辋部分采用19英寸规格，8.5J的宽度能够适配235到255宽度区间的乘用车子午线轮胎，既可以满足家用轿车日常铺装路面行驶的抓地力需求，也能适配部分运动型SUV的轮位安装要求。35的偏距值属于主流乘用车型的适配区间，安装后轮面与翼子板的齐平度较好，不会出现过度内凹或者外凸的问题，也能避免转向时轮胎剐蹭轮拱内衬的情况，中心孔与螺栓孔位的布局严格遵循JIS标准的乘用车安装规范，能够直接适配对应孔距的日系、欧系多款乘用车型，不需要额外加装变径圈或者孔位转接件，降低安装过程中的适配风险。

　　从结构设计思路来看，这款轮毂是在原有JSP2款轮毂的基础上做的优化迭代，轮辐采用放射状多辐条布局，每根辐条都做了变截面的厚度处理，靠近轮心安装座的位置辐条厚度更大，能够传递车轮与车轴之间的扭矩，承受起步、制动时的冲击载荷，往轮辋方向延伸的过程中辐条厚度逐步收窄，同时在辐条侧面做了内凹的减重槽设计，在不降低结构强度的前提下尽可能减少轮体的整体重量，降低簧下质量，提升车辆的悬挂响应速度。轮辋与轮辐的连接位置做了圆弧过渡处理，避免应力集中，在车辆经过颠簸路面、承受冲击载荷的时候，不会在连接位置出现应力开裂的问题，轮辋的胎圈座位置做了标准的凸峰设计，能够保证轮胎充气之后胎圈与轮辋紧密贴合，高速行驶时不会出现轮胎脱圈的风险，气门嘴的安装位置预留了标准的通孔，适配常规的橡胶气门嘴与金属胎压监测气门嘴，不需要额外做孔位加工。

　　实际使用场景中，这款轮毂既可以作为乘用车辆的原厂替换件，在原厂轮毂出现变形、损坏的时候做同规格替换，也可以作为车辆外观改装的升级部件，多辐条的亮面抛光设计能够提升车辆侧面的视觉精致感，辐条之间的镂空间隙足够大，能够容纳大尺寸的刹车卡钳与刹车盘，适配大部分原厂升级的多活塞制动套件，不会出现辐条剐蹭卡钳的问题。设计过程中也考虑了日常使用的维护便利性，辐条之间的间隙宽度足够，日常洗车的时候能够很方便地伸进去清洁辐条背面与刹车系统的灰尘，不会因为间隙过窄导致清洁死角，长期使用也不容易在辐条缝隙里积存泥污导致轮体动平衡失准。轮心的安装面做了精加工处理，平面度控制在0.05mm以内，安装的时候能够与车轴的法兰面完全贴合，避免高速行驶的时候出现车轮抖动的问题，螺栓孔的位置做了沉头倒角处理，安装轮毂螺栓的时候能够自动对中，不会出现螺栓偏载受力的情况，延长螺栓的使用寿命。

　　在结构强度验证的设计逻辑里，轮辐的布局充分考虑了径向载荷与侧向载荷的承受能力，车辆转弯的时候，外侧车轮会承受较大的侧向力，多辐条的放射状布局能够将侧向力均匀分散到每一根辐条上，不会出现单根辐条受力过大的情况，轮辋的轮缘位置做了加厚处理，在车辆靠边停车不小心剐蹭路沿的时候，不容易出现轮缘变形、漏气的问题，日常使用的容错率更高。整个轮体的重量分布经过动平衡优化，设计阶段就将重心偏差控制在最小范围，后期安装轮胎的时候只需要添加少量的平衡块就能达到动平衡要求，减少高速行驶的抖动概率。
