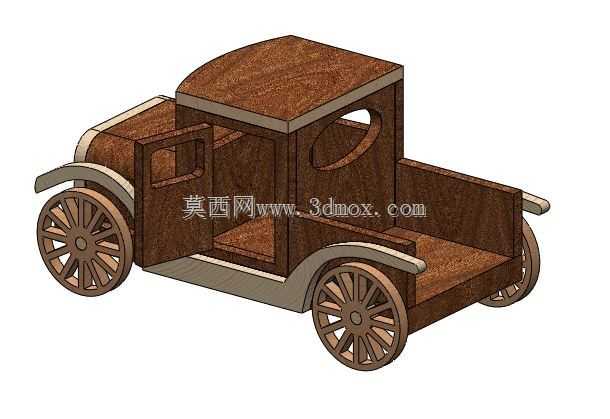

木质拼装复古旧卡车结构设计

　　这款木质复古旧卡车的结构设计，最初是面向青少年科创教具、木质拼装玩具开发场景做的方案，实际落地后也可作为文创摆件、木工教学实操案例使用，区别于市面上注塑成型的玩具车，全木质拼接的结构能让使用者在组装过程中理解轮轴配合、框架定位的基础机械原理。从功能特性来看，整车没有额外的动力模块，依靠轮组的低摩擦转动实现推行功能，所有部件均采用平板切割后拼接的工艺，不需要复杂的曲面加工，普通激光切割机即可完成所有板材件的下料，适配批量文创产品生产以及个人木工DIY的加工条件。设计思路上优先考虑了板材利用率，所有零件的排版都适配常规3mm厚度的椴木层板，没有超出常规加工幅面的异形大尺寸零件，拼接处采用的是过盈配合的插榫结构，

　　不需要额外粘接剂即可完成整车组装，同时预留了0.1mm的配合公差，抵消木材切割后的炭化层厚度带来的装配误差，避免组装时出现过紧无法插入或者过松松脱的问题。外形尺寸方面，整车长度控制在180mm左右，宽度75mm，高度90mm，所有突出部件比如车头的格栅、轮拱的弧形边都做了R2以上的圆角处理，没有尖锐棱角，符合玩具类产品的安全设计要求，安装边界上，轮组的转轴采用直径3mm的圆木棍作为轴件，轮孔的直径设计为3.1mm，保证轮组转动时没有卡滞，同时轴向预留了0.5mm的窜动间隙，避免木材温湿度变形后轮组被夹死无法转动。车架部分采用双层板材叠合的结构，提升整体的抗扭强度，即使从1米高度自由落体到木质地面，也不会出现框架散架、榫头脱落的问题。

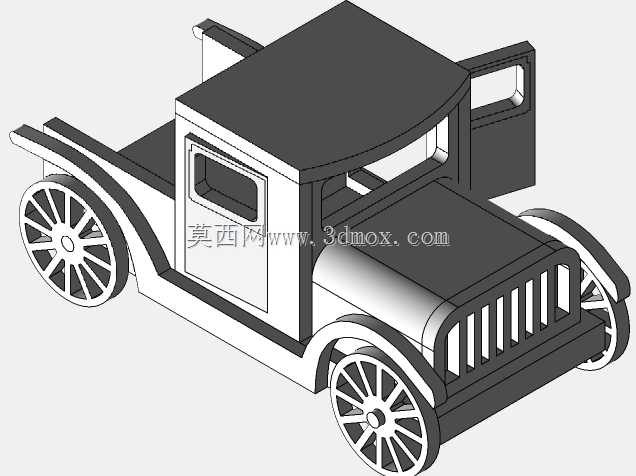

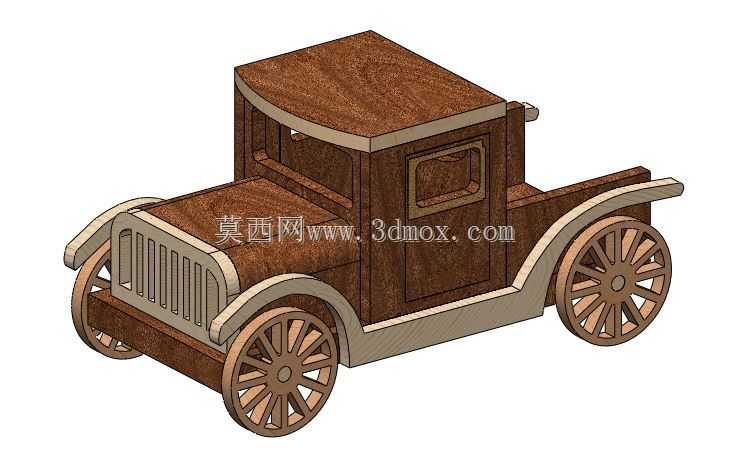

　　车头的驾驶室部分做了镂空的车窗设计，既还原了老式卡车的外形特征，也减少了不必要的材料消耗，车顶的弧形边缘采用两层板材错位拼接的方式模拟弧面，不需要做热弯处理，降低加工难度。轮辐的设计参考了早期木制马车的辐条结构，每侧轮组有8根辐条，辐条和轮圈、轮毂都是一体切割成型，不需要额外组装辐条零件，减少装配步骤。车头前部的格栅采用竖向等距排列的插片结构，插入车头前部的预留槽位即可固定，还原老式卡车的散热格栅造型，同时也作为车头部分的加强筋，提升车头框架的结构强度。轮拱的弧形部件采用分段式拼接，每段轮拱通过两个定位榫和车架连接，定位榫的长度设计为6mm，插入深度5mm，保证连接强度的同时不会出现装配错位。整车装配完成后，

　　整体重心位于前后轮轴的中点偏前位置，推行时不会出现翘头、侧翻的问题，即使在15度的斜面上也能稳定停放。在实际教学场景中，这款模型可以作为机械基础课程的实操案例，让学习者理解公差配合、结构强度、重心匹配这些基础的机械设计知识点，不需要复杂的加工设备就能完成实物制作，相比金属加工的实训案例，成本更低，安全系数更高，适合中小学科创课程、职业院校木工实训课程使用。作为文创摆件时，表面可以直接涂刷木蜡油或者水性漆做上色处理，不需要做底漆填补，因为板材切割后的表面粗糙度足够，涂料附着力强，也可以通过更换不同木材种类比如胡桃木、枫木做拼色效果，提升产品的质感。设计过程中特意规避了需要高精度加工的配合结构，所有榫位的公差都放宽到普通激光切割设备能达到的精度范围，不需要后续的打磨修配就能顺利装配，降低生产端的加工难度和次品率，即使是没有木工经验的普通用户，也能在15分钟内完成整车的组装，不需要额外的工具辅助。
