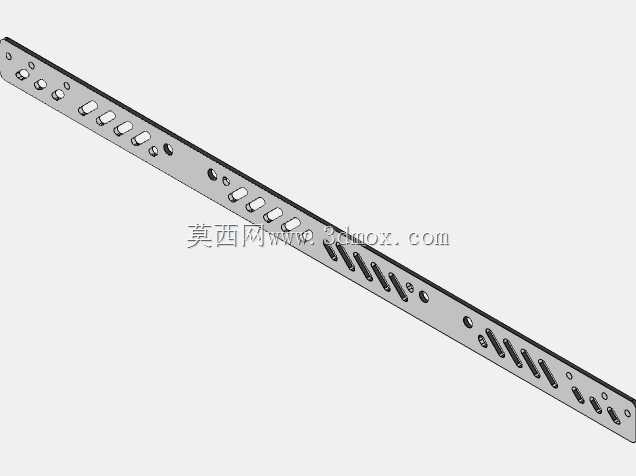

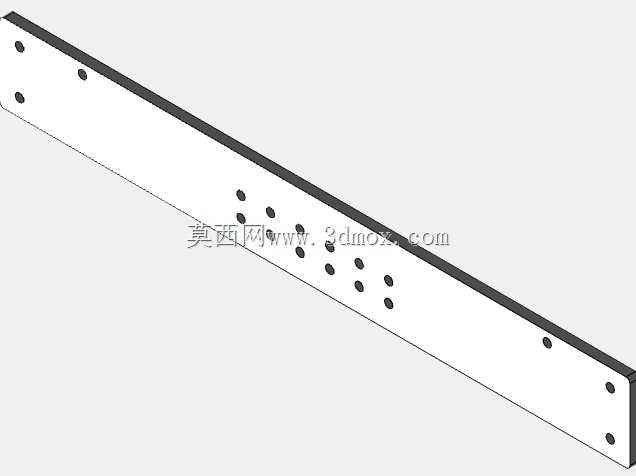

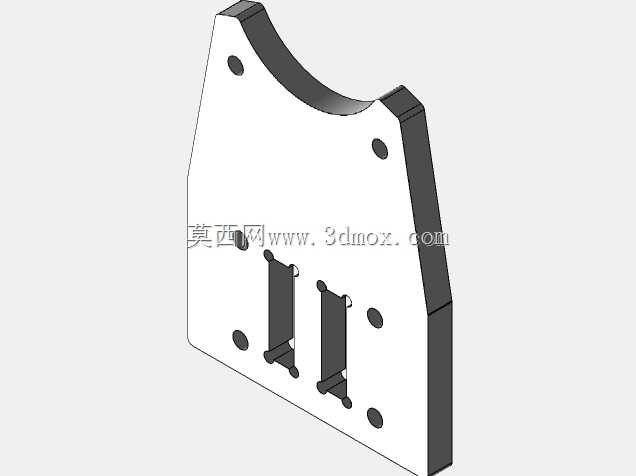

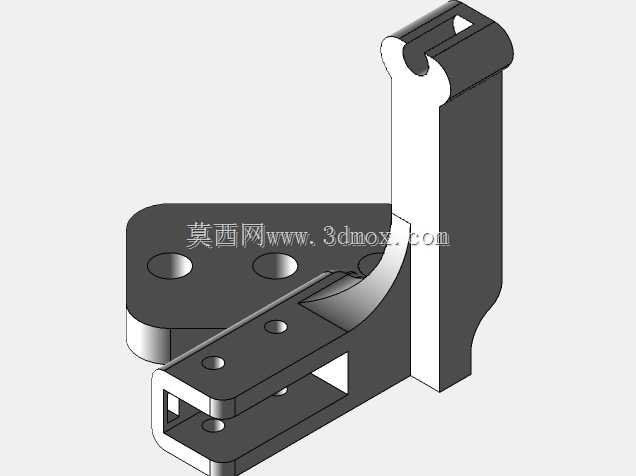

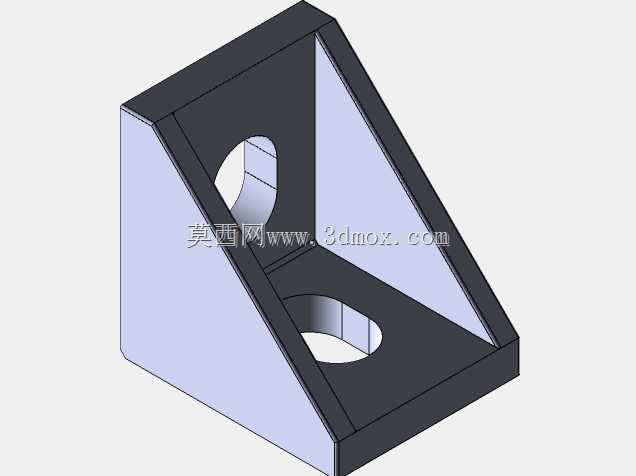

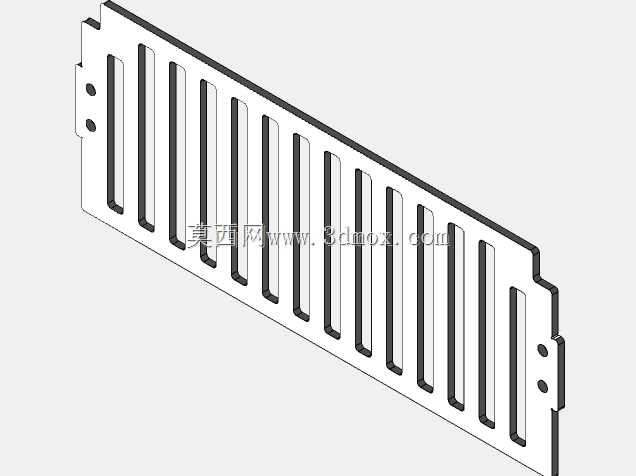

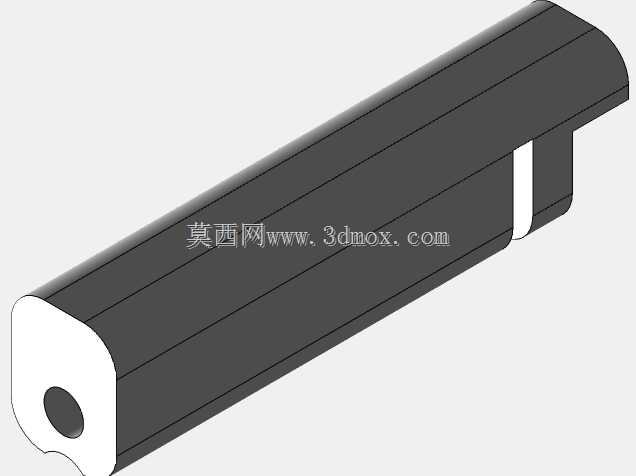

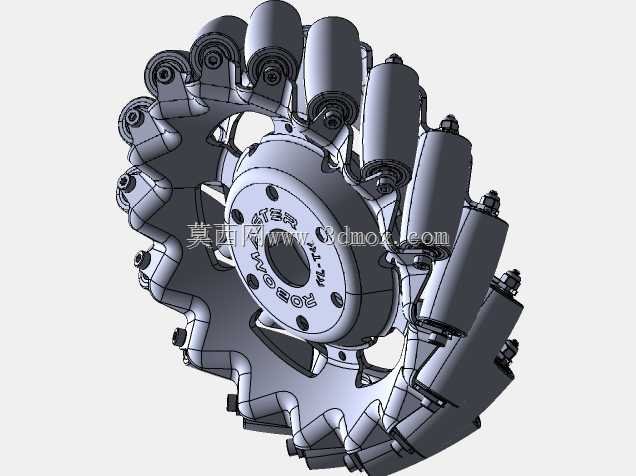

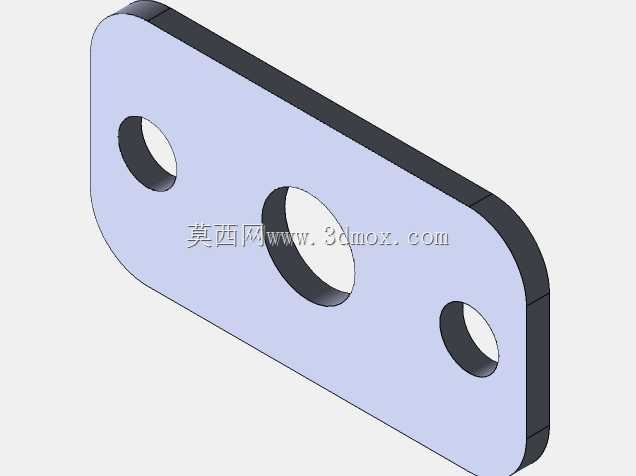

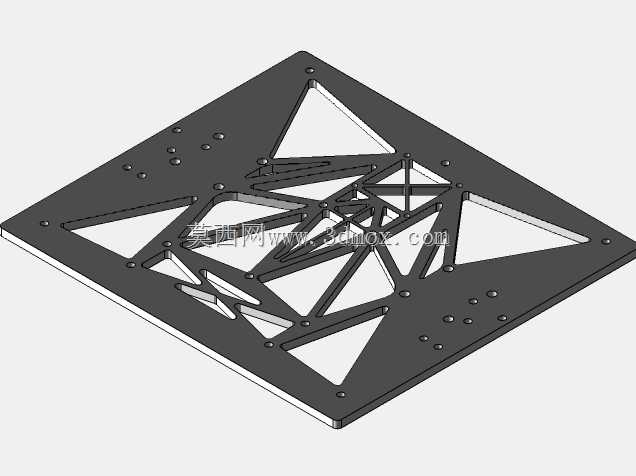

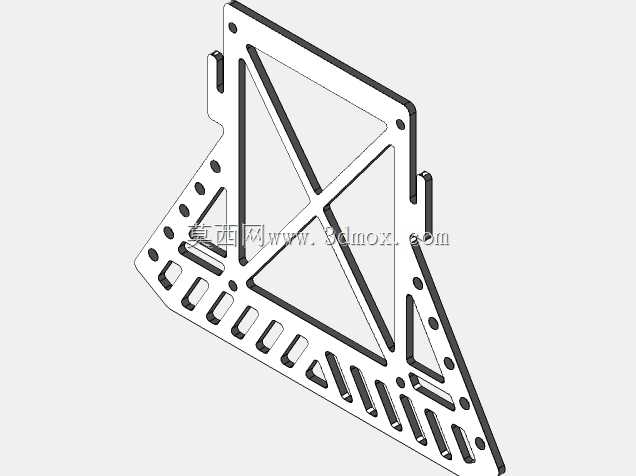

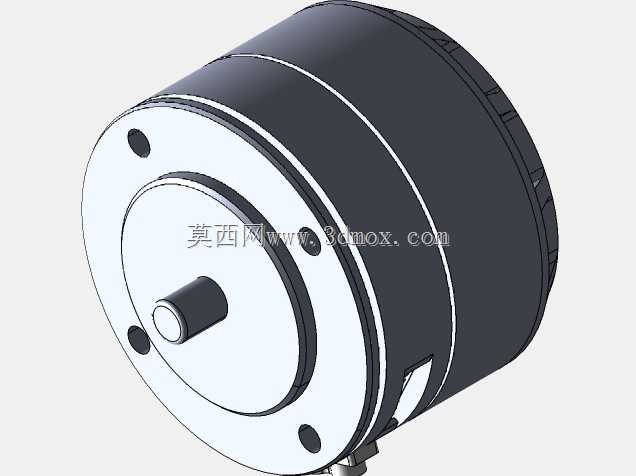

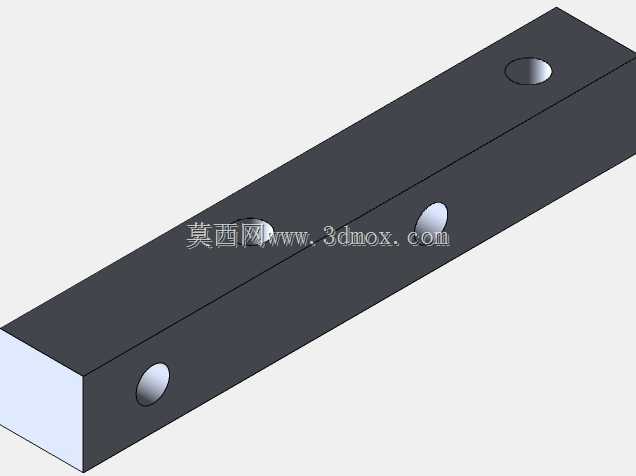

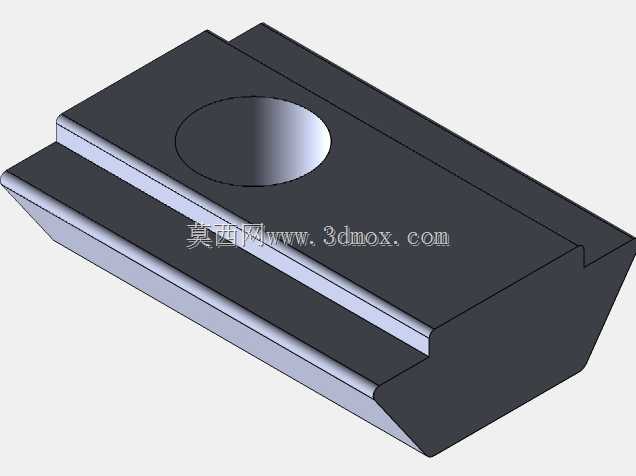

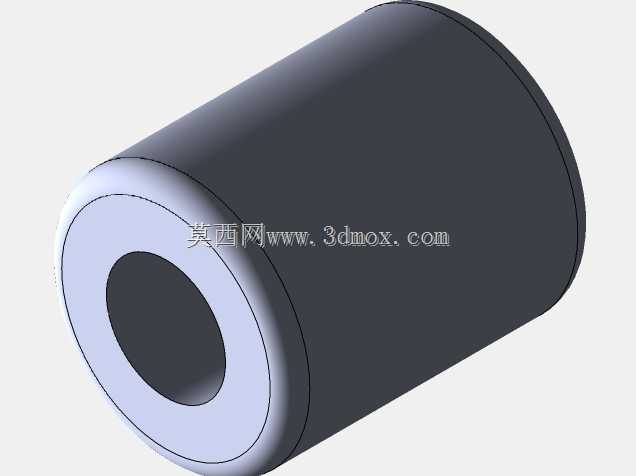

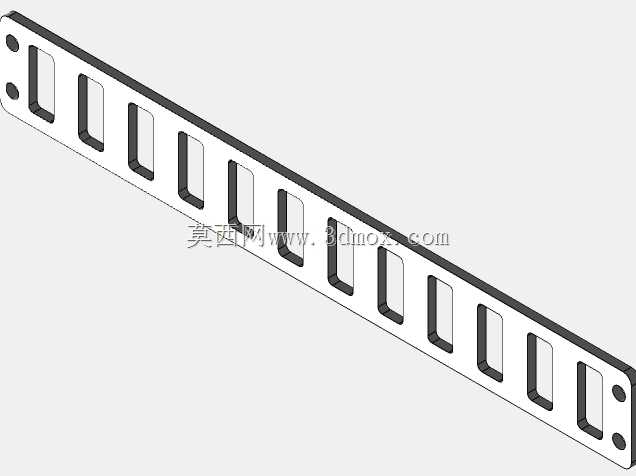

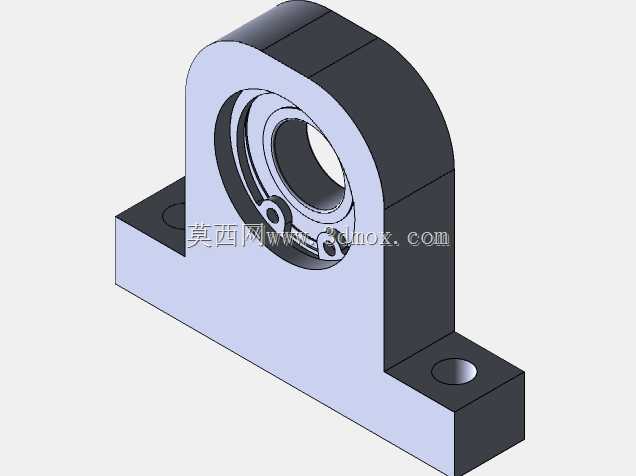

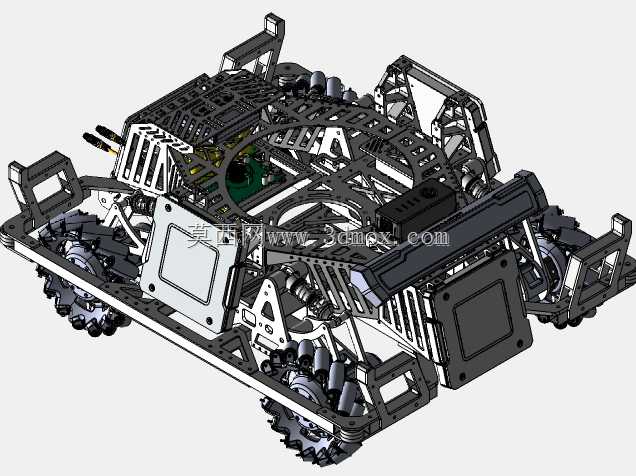

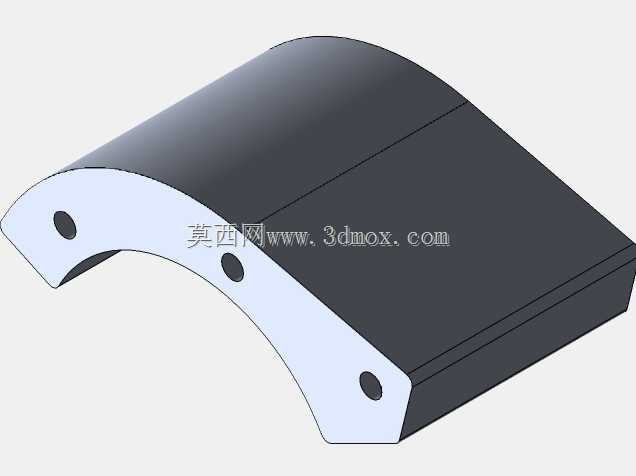

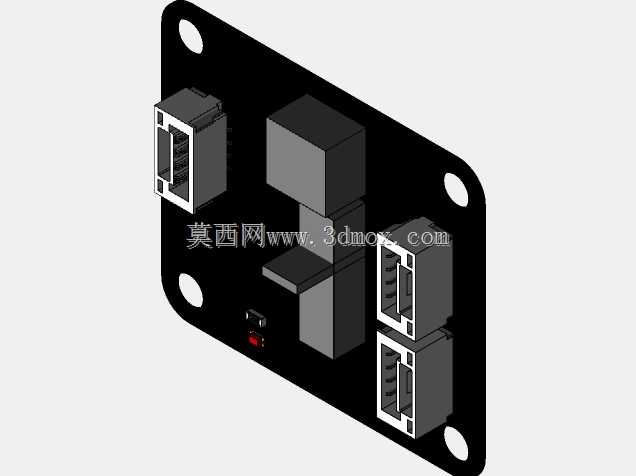

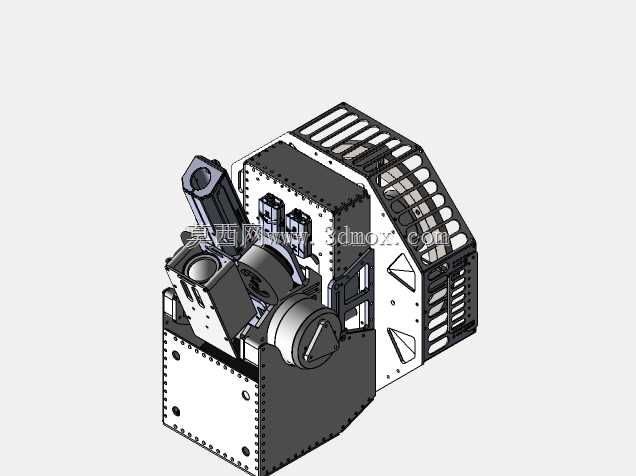

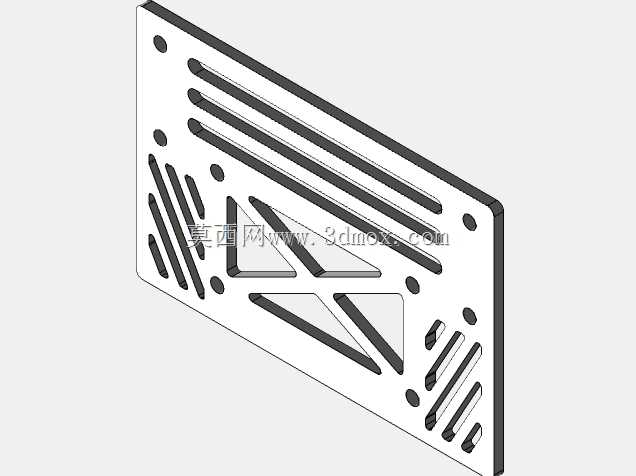

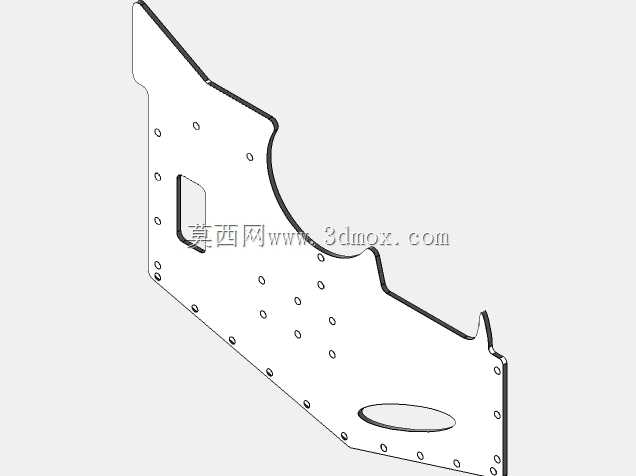

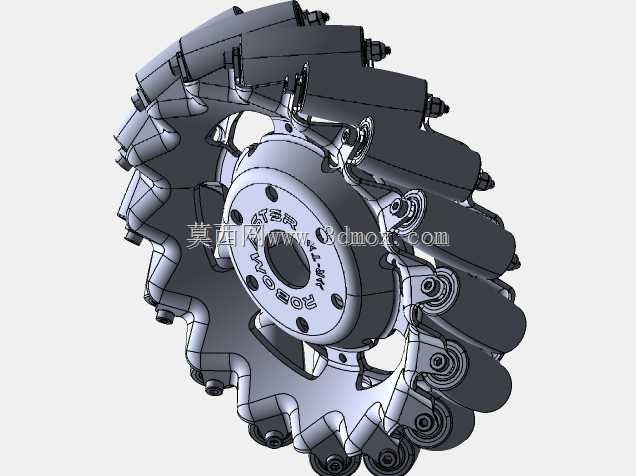

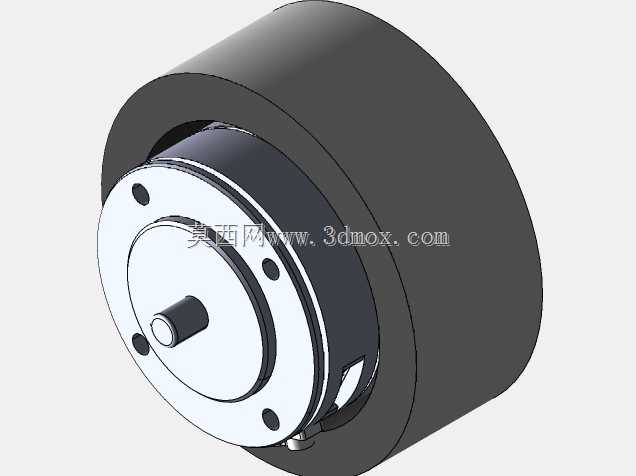

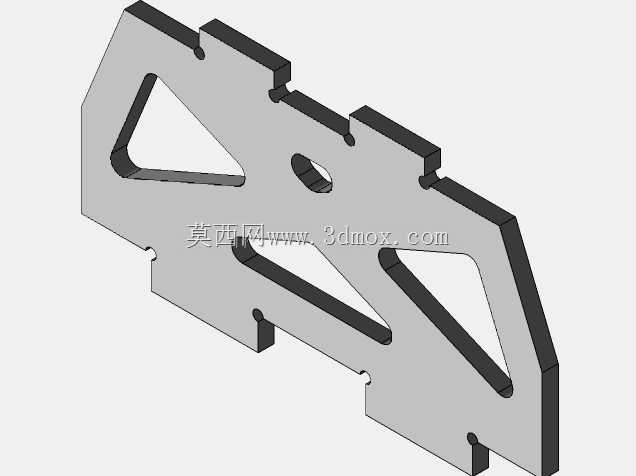

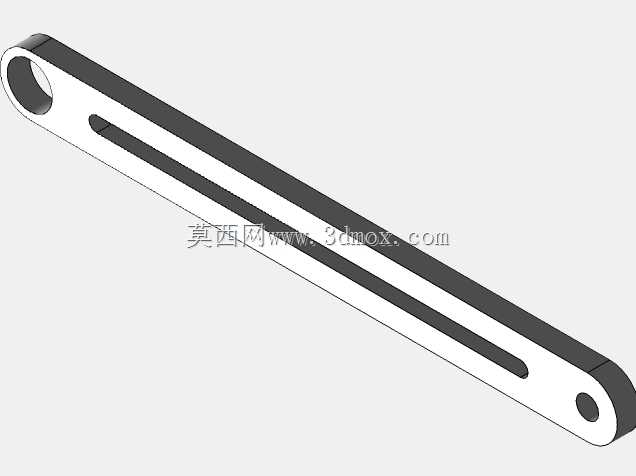

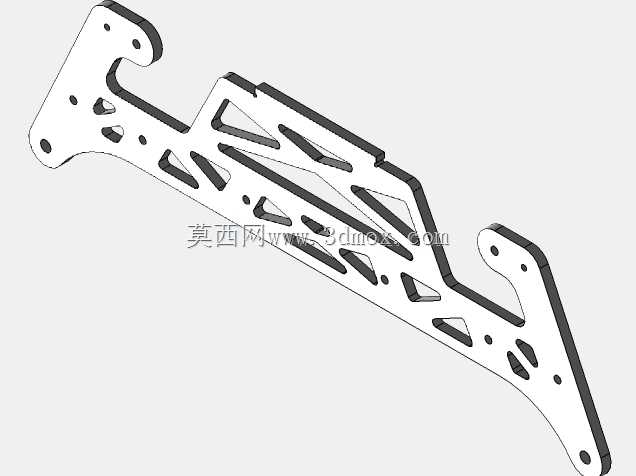

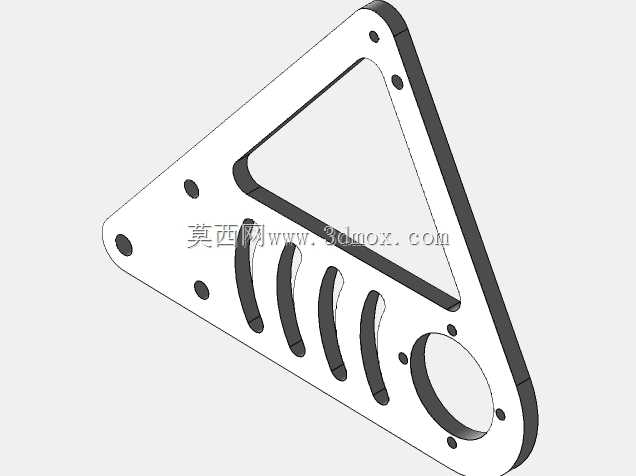

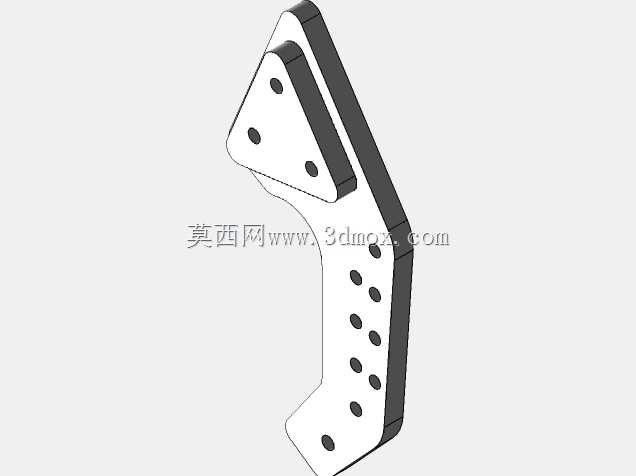

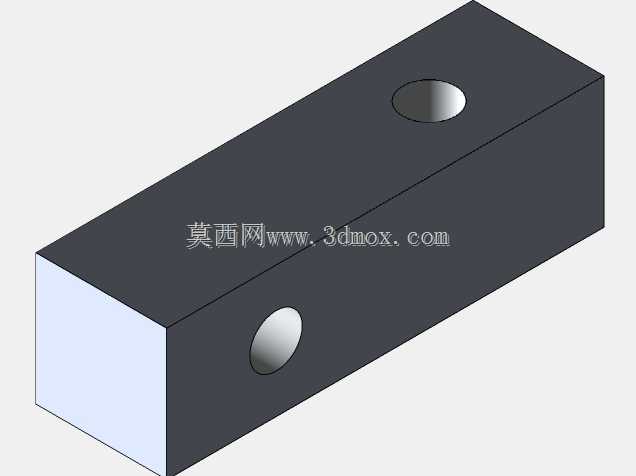

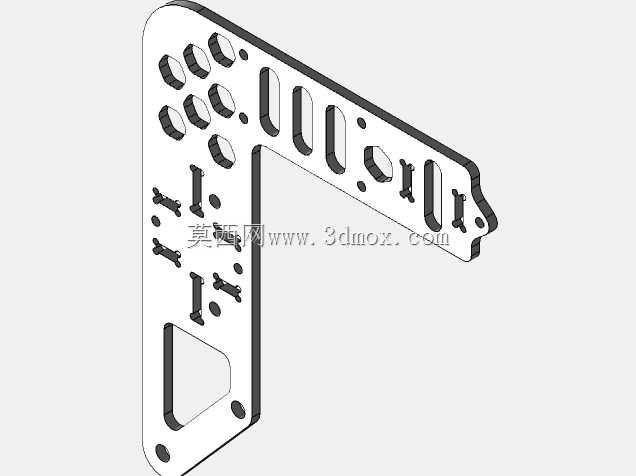

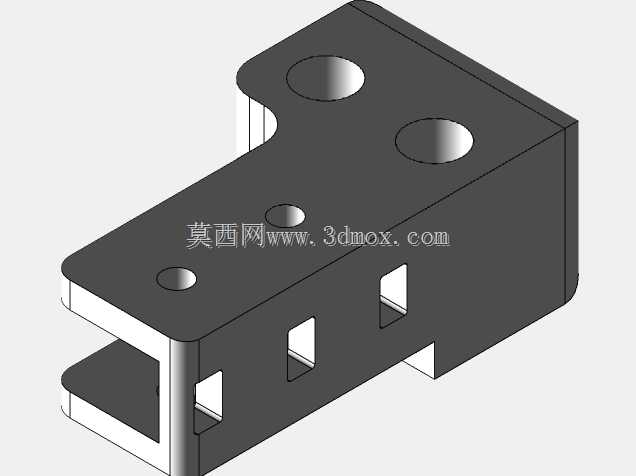

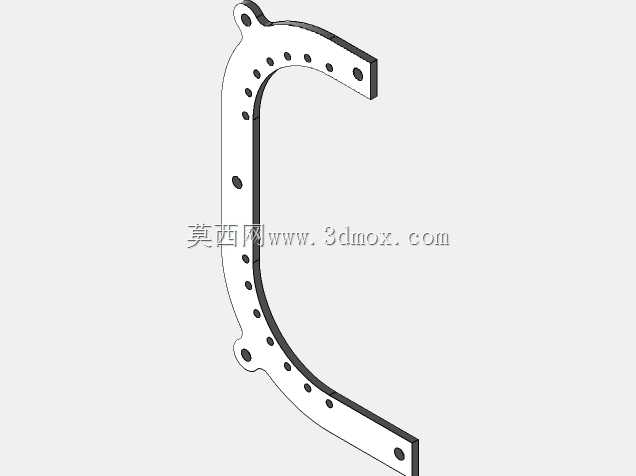

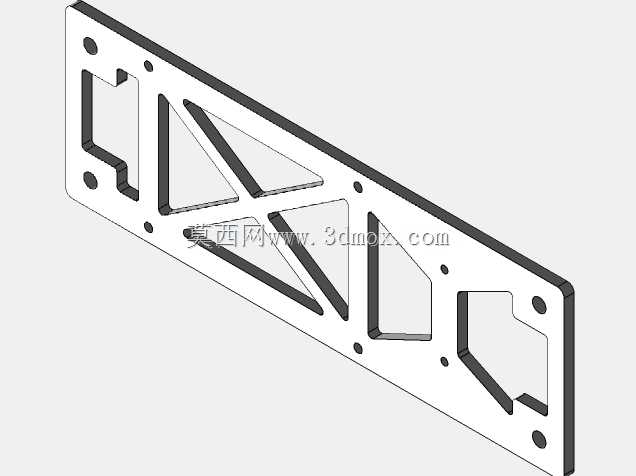

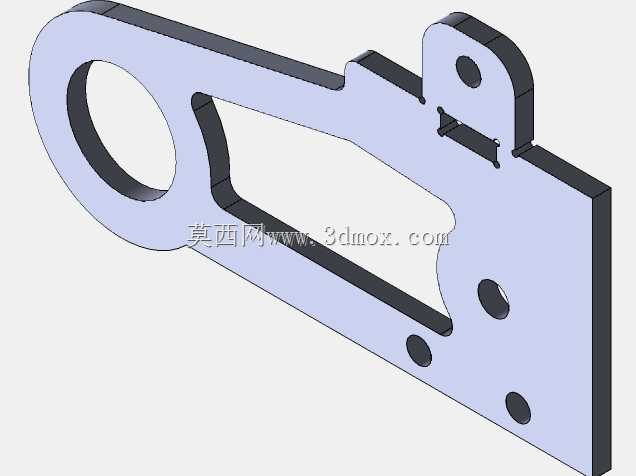

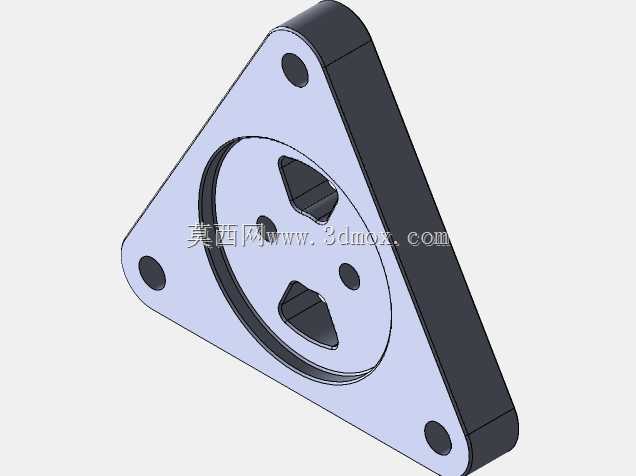

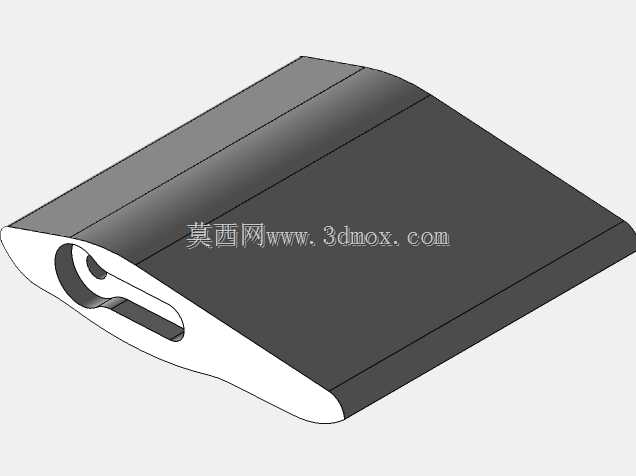

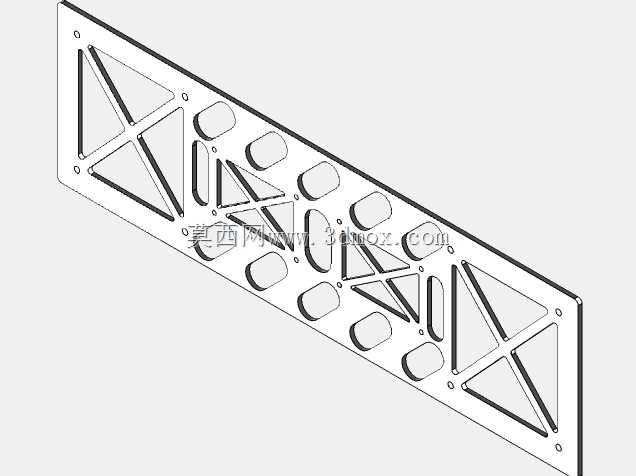

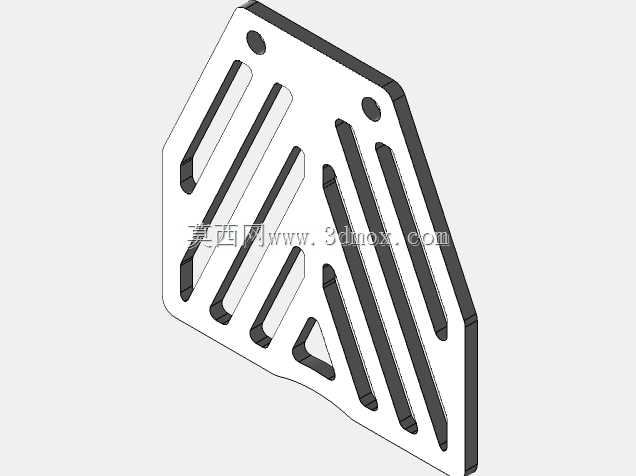

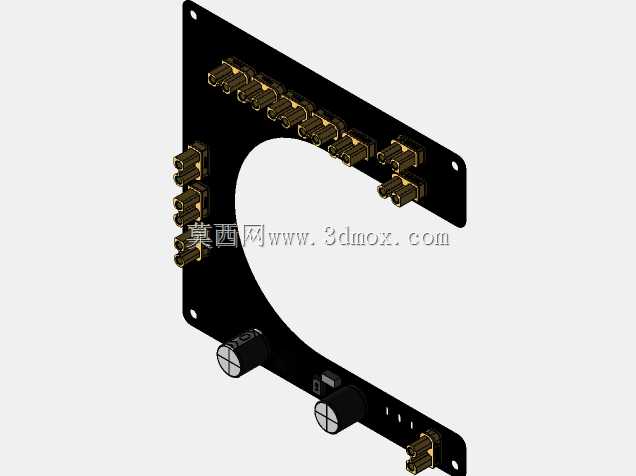

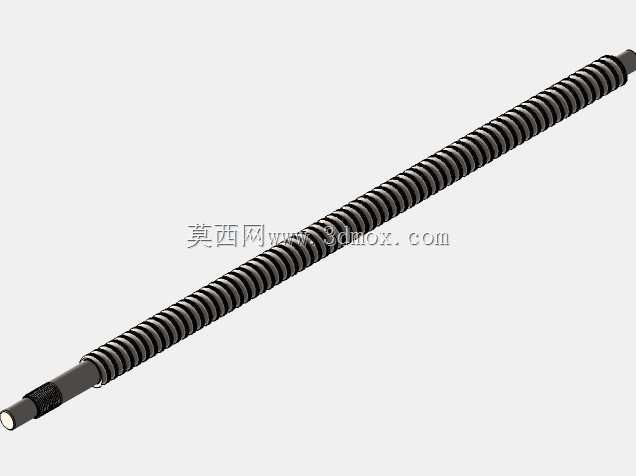

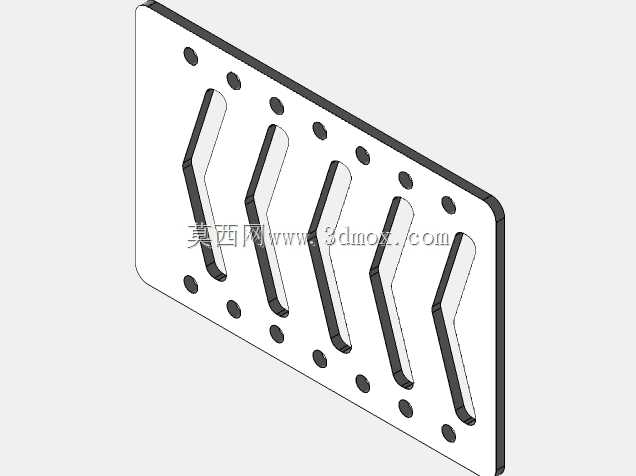

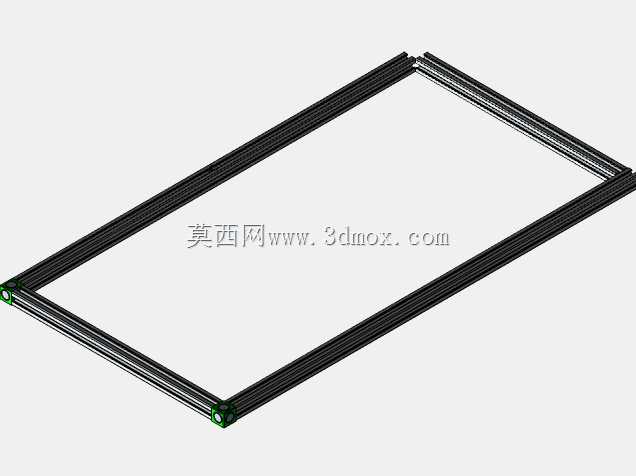

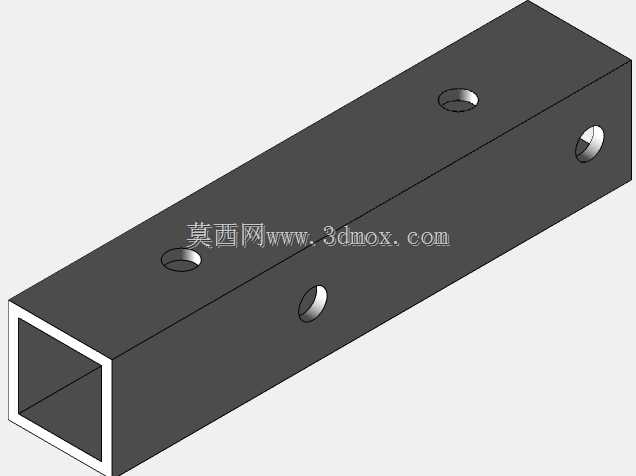

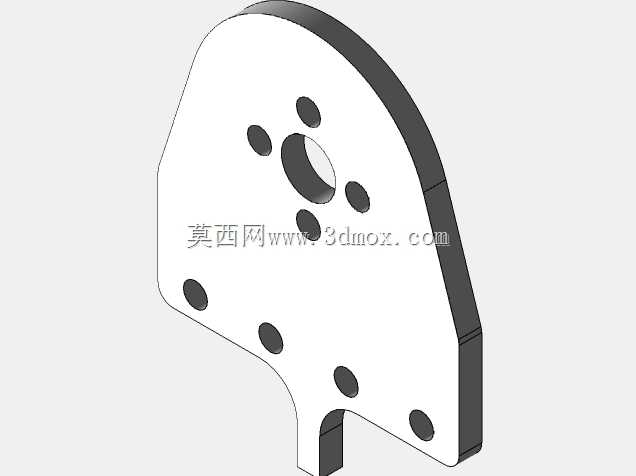

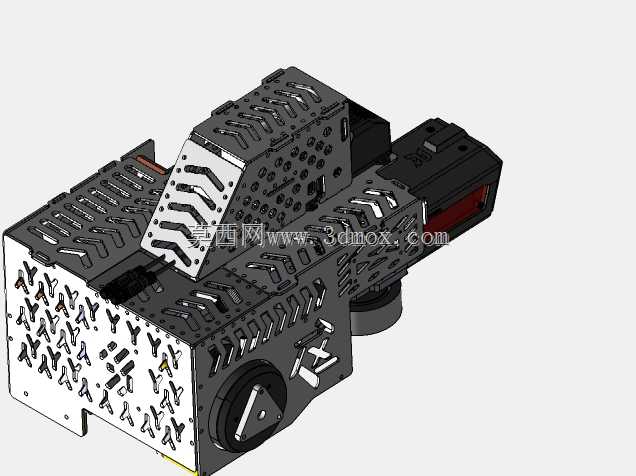

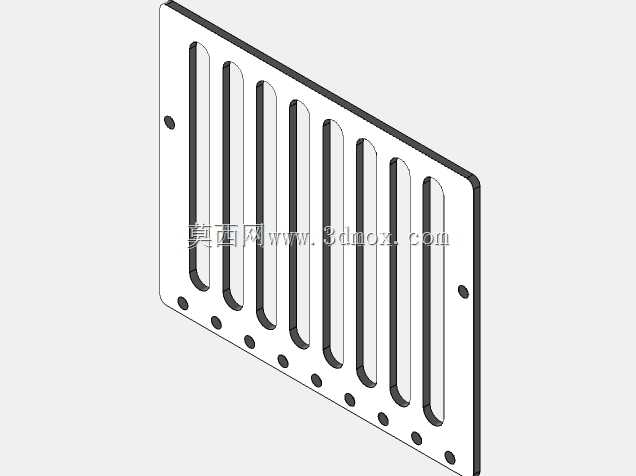

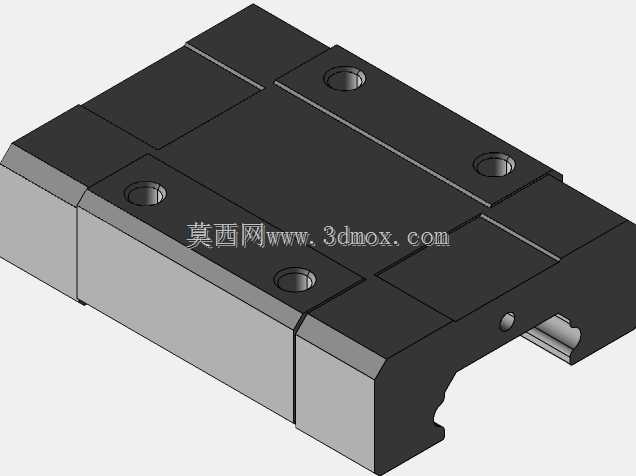

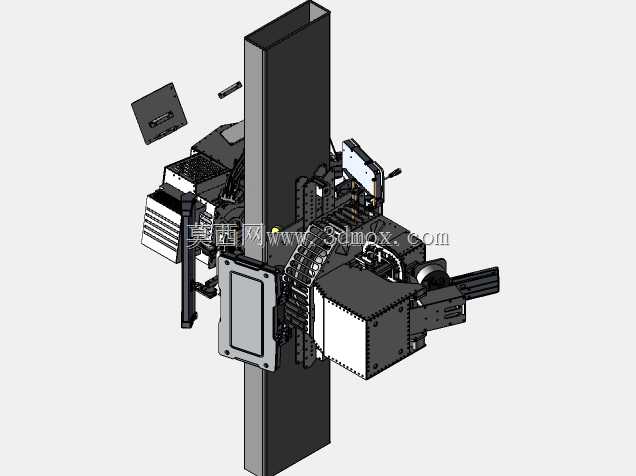

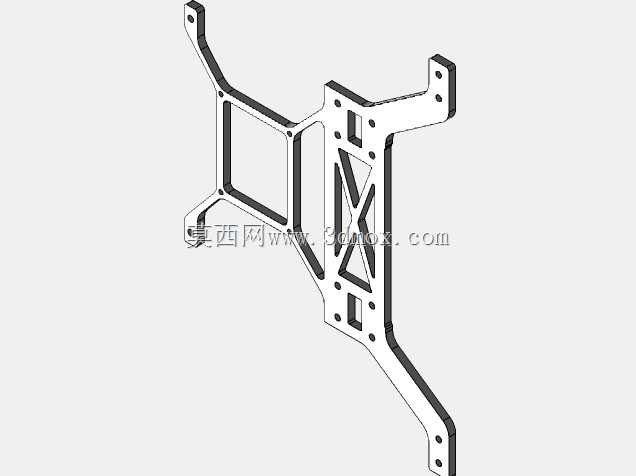

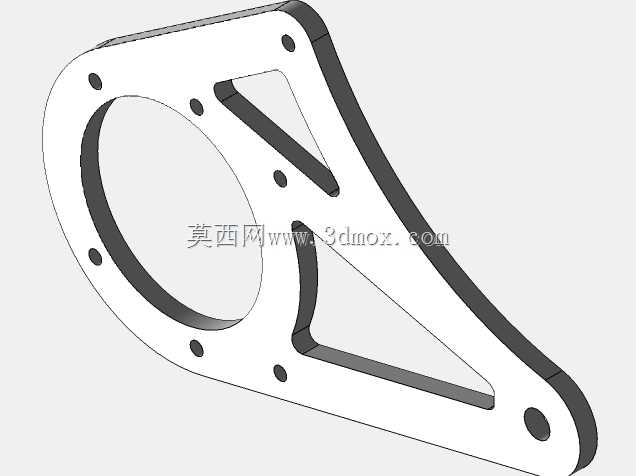

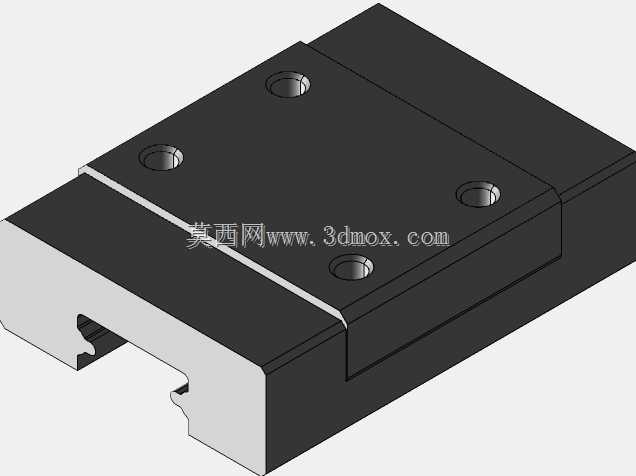

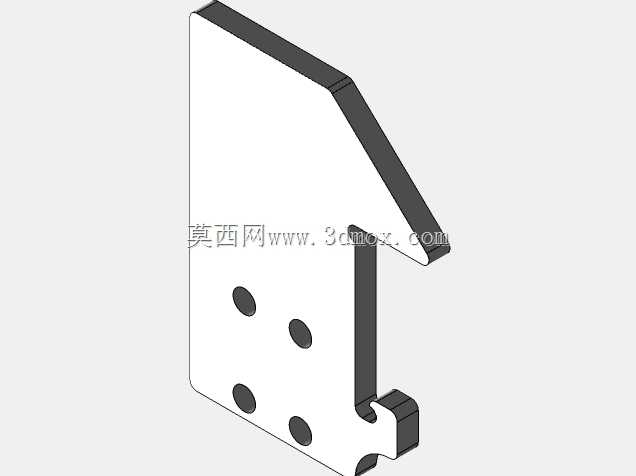

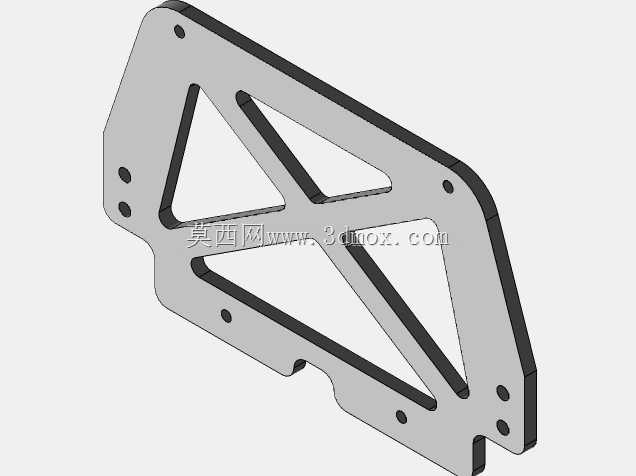

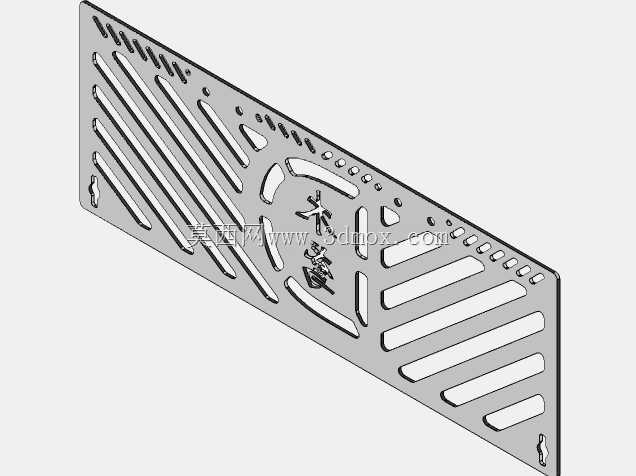

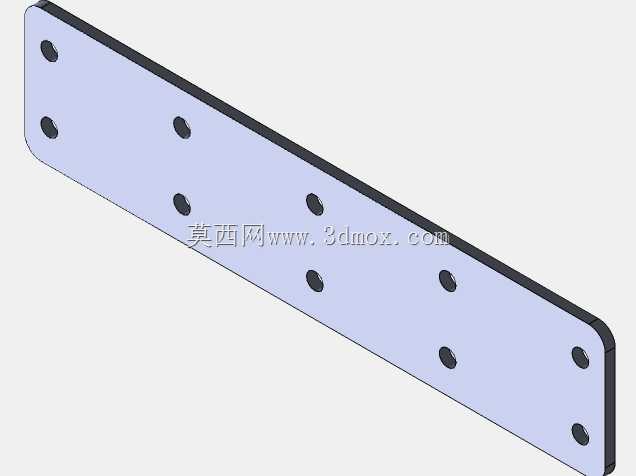

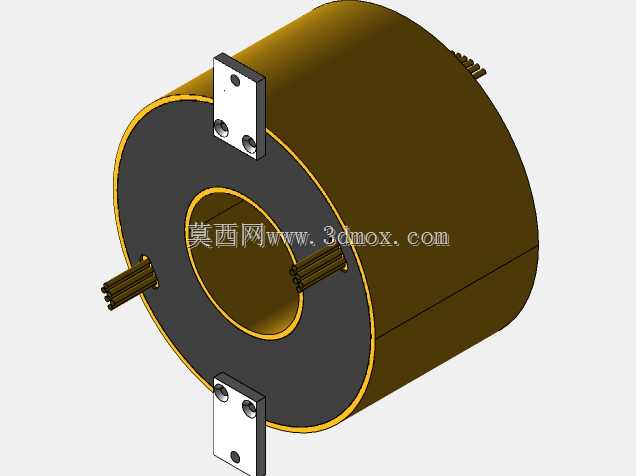

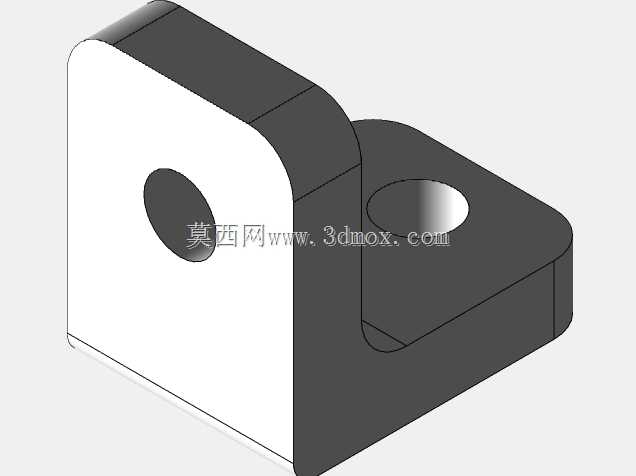

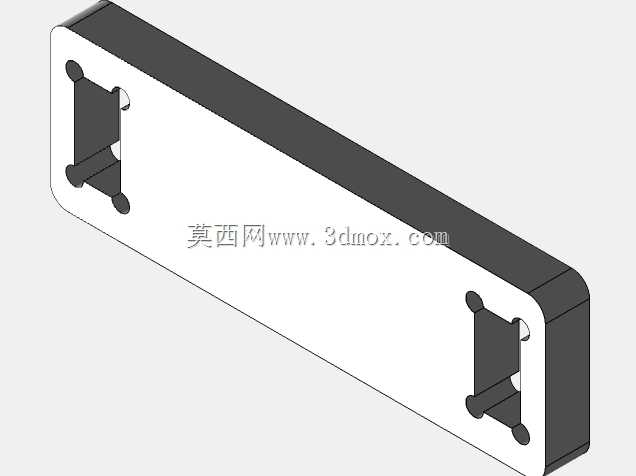

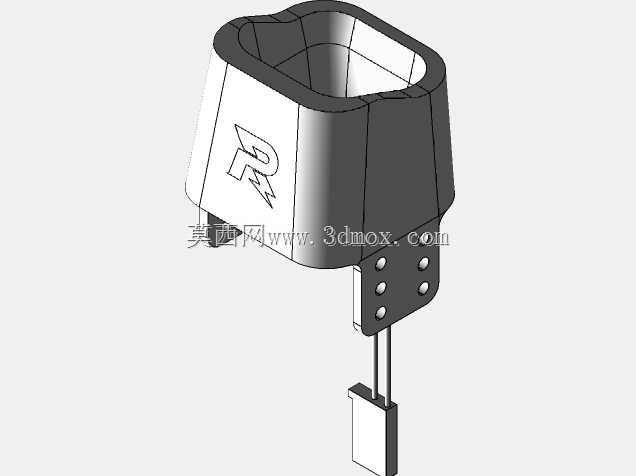

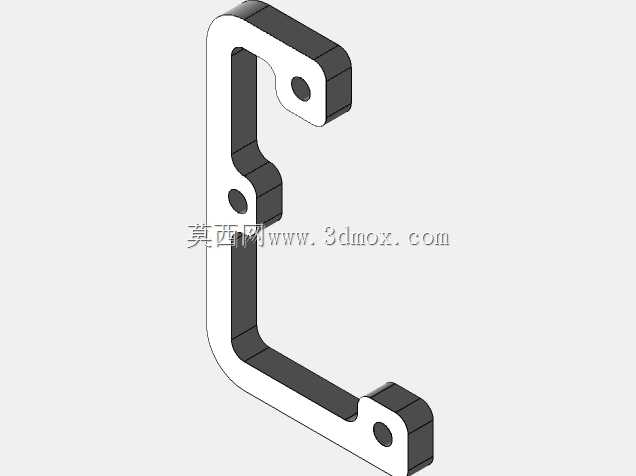

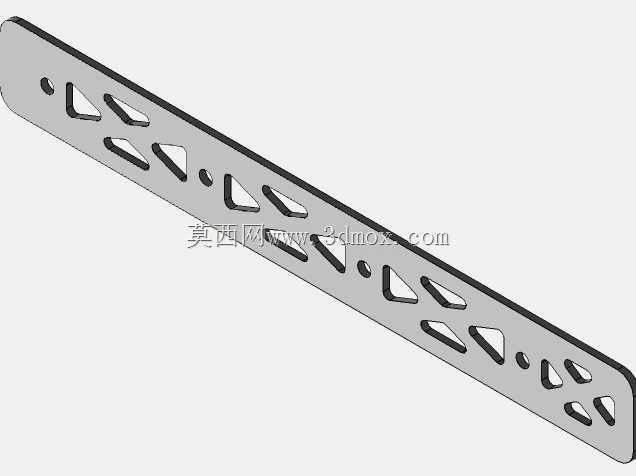

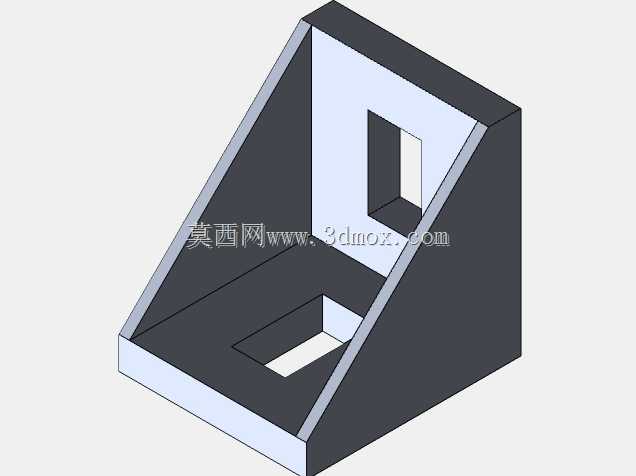

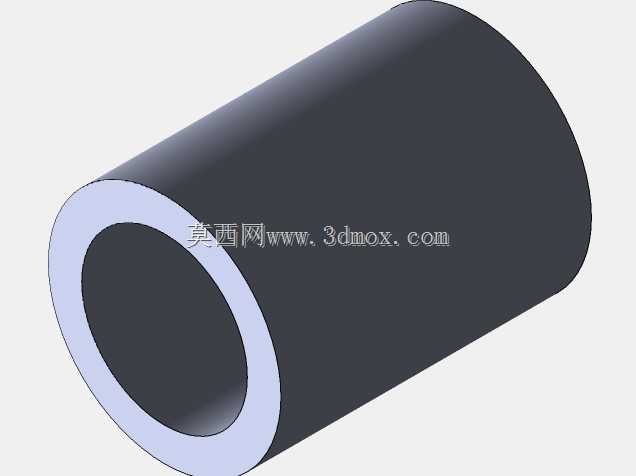

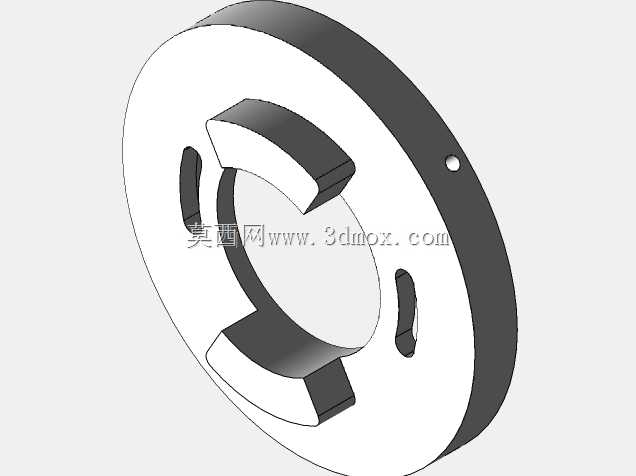

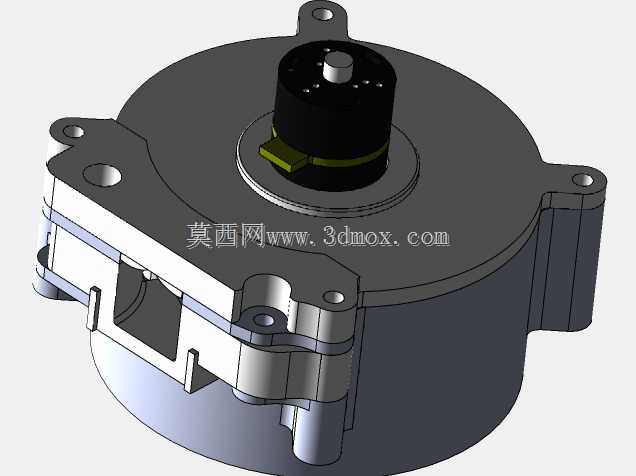

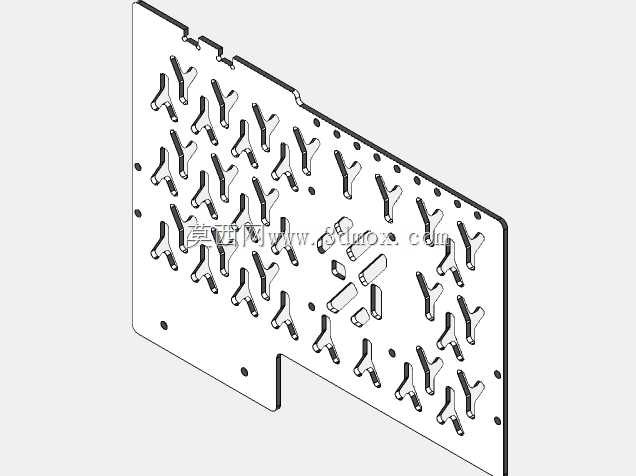

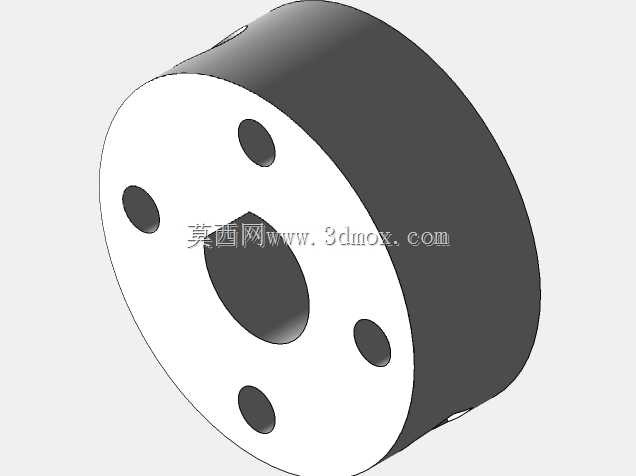

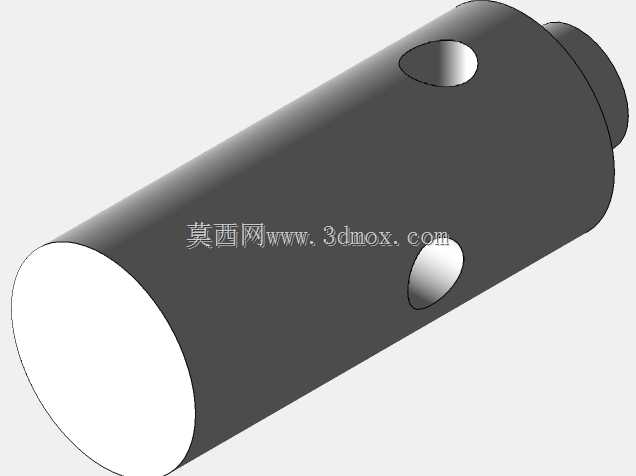

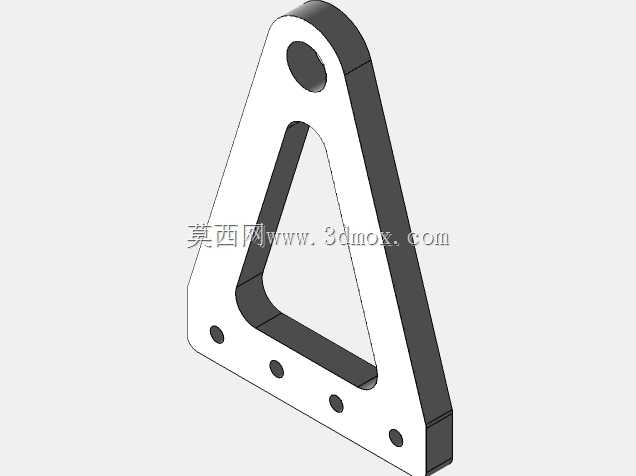

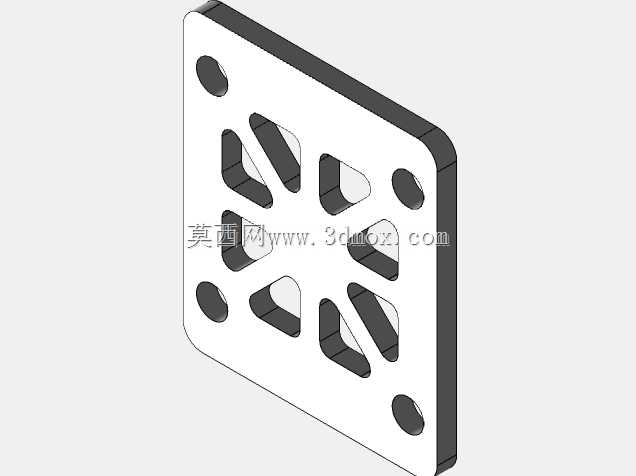

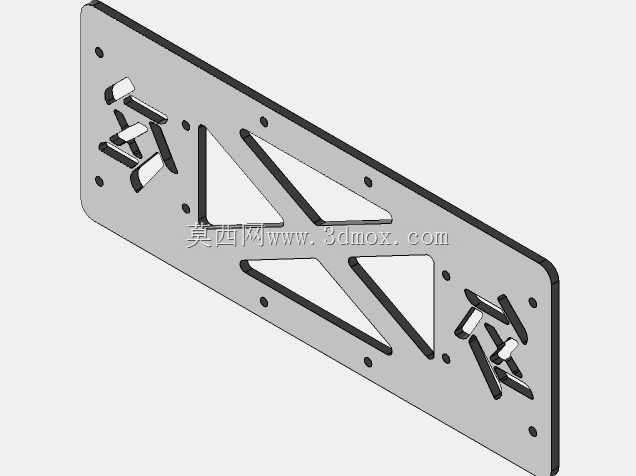

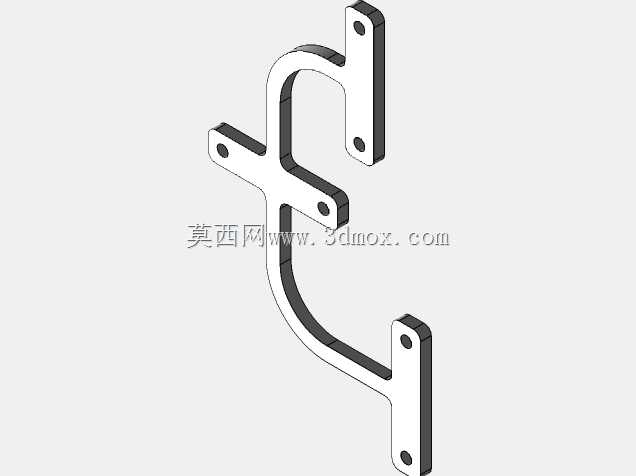

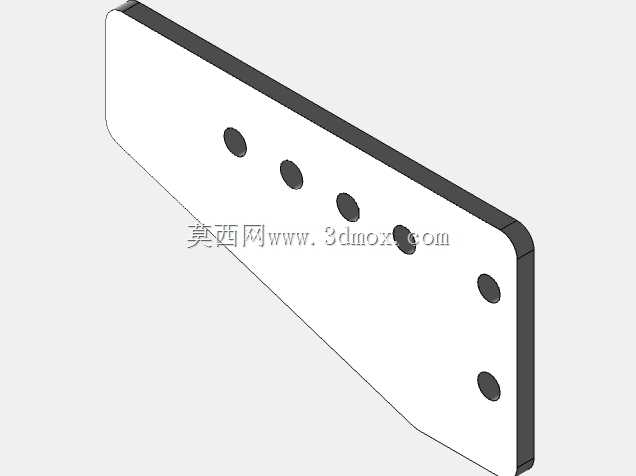

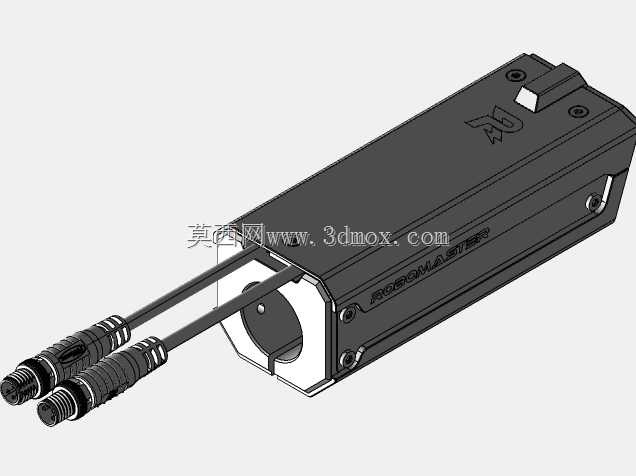

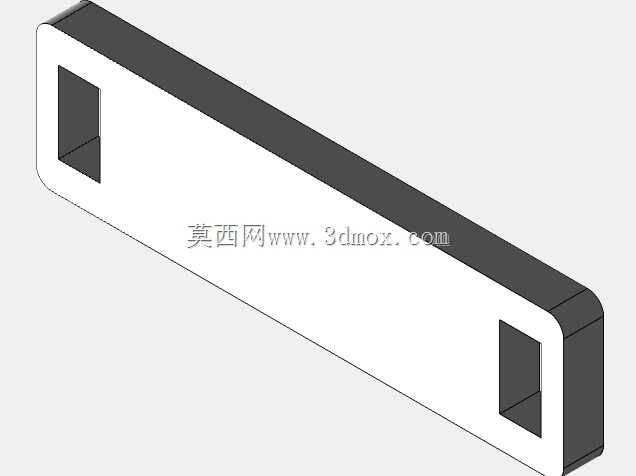

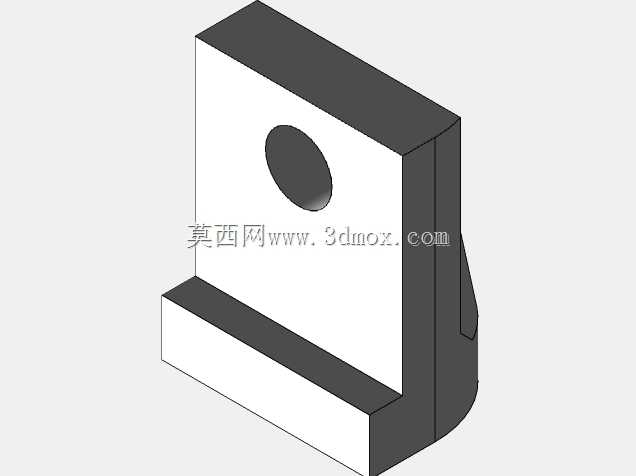

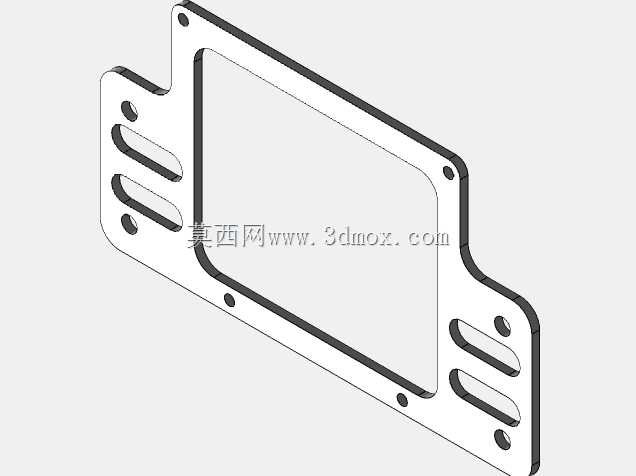

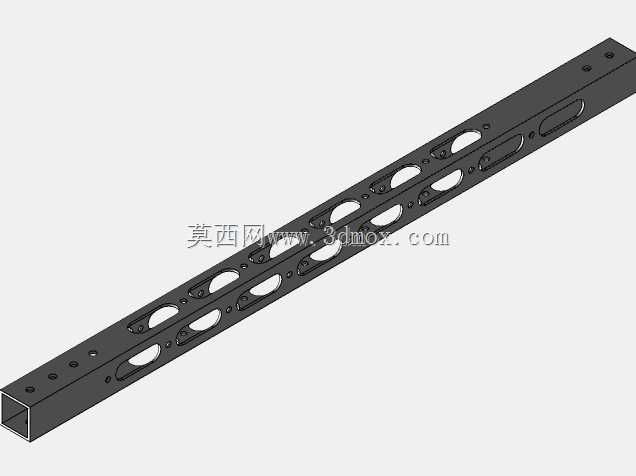

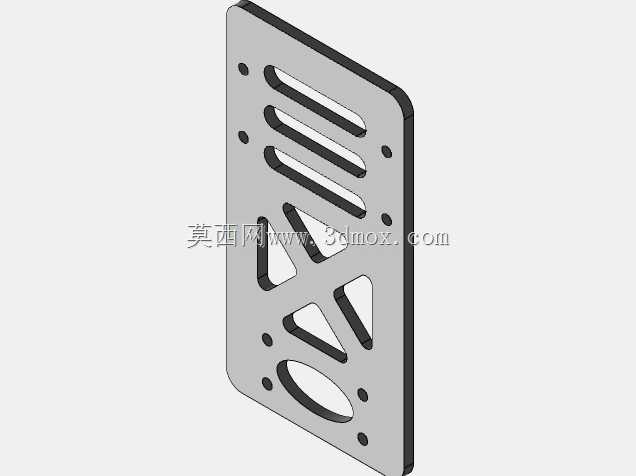

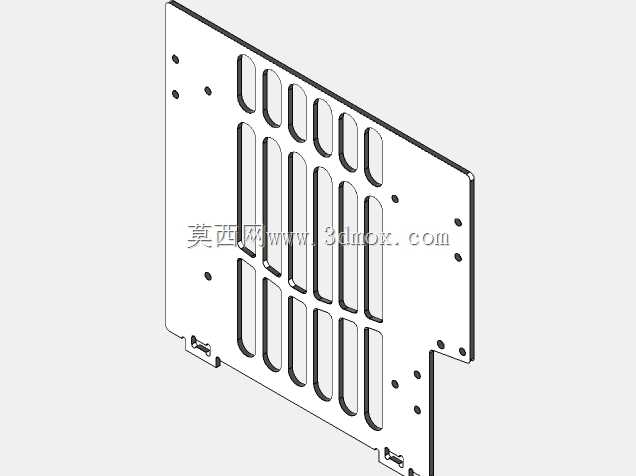

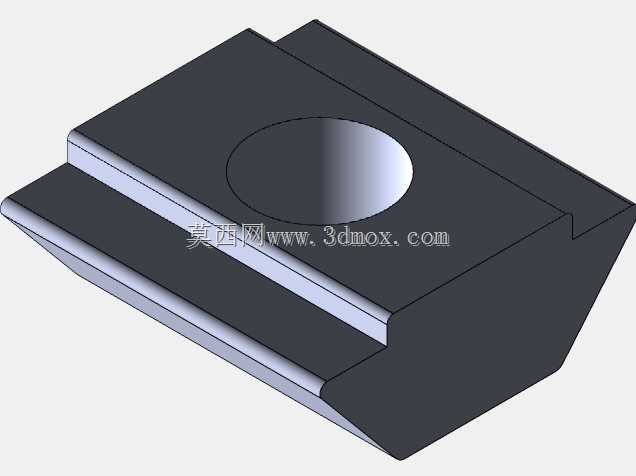

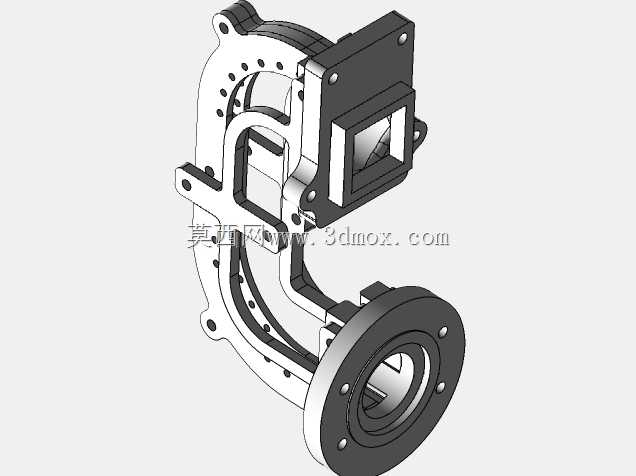

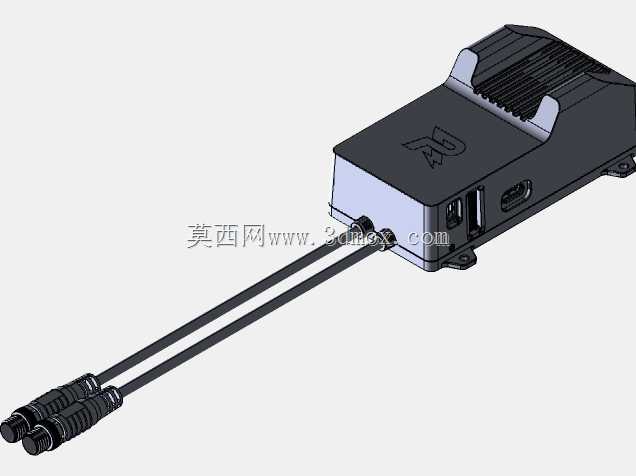

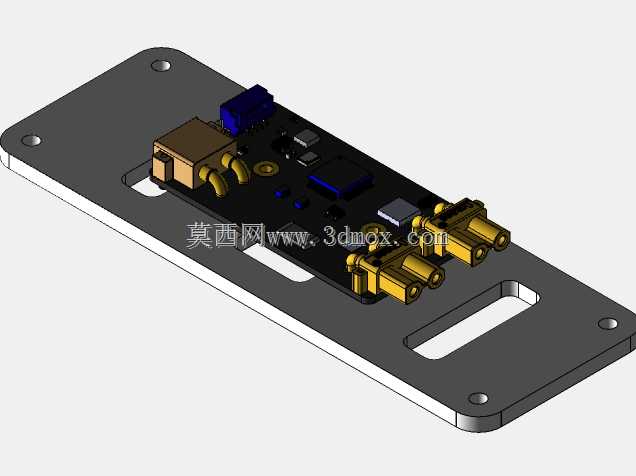

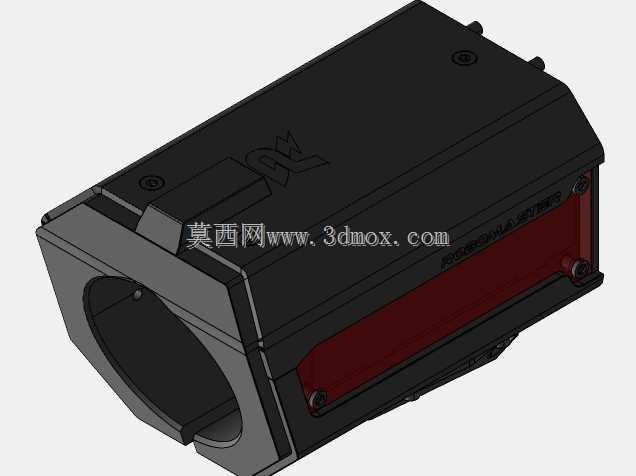

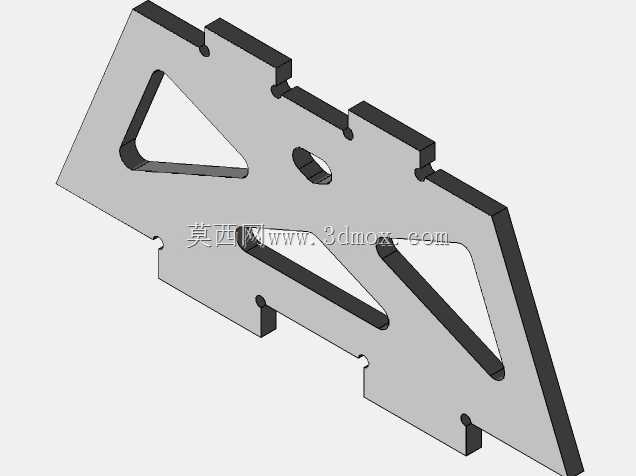

RM赛事Birdiebot全系列机器人回转支撑结构

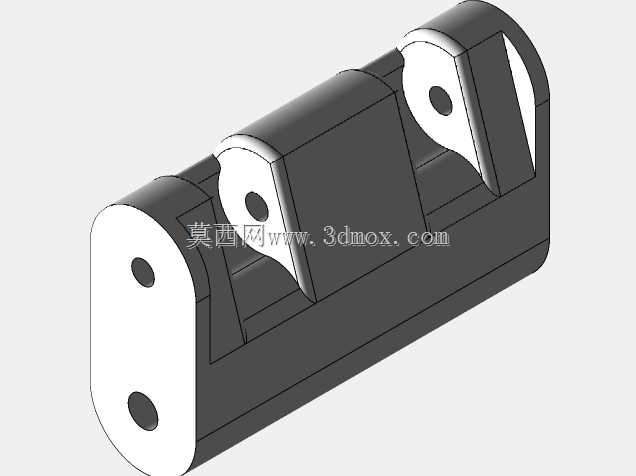

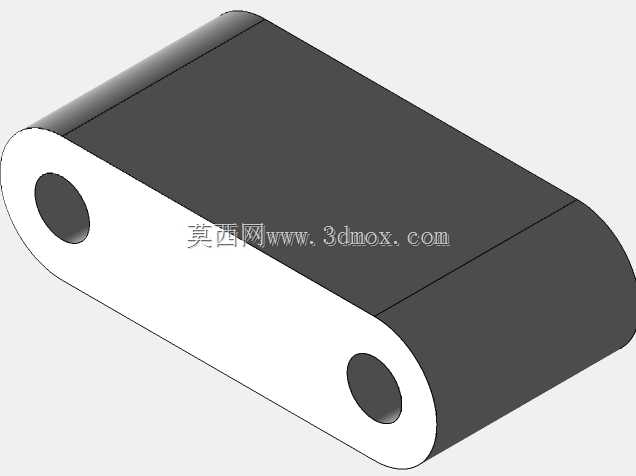

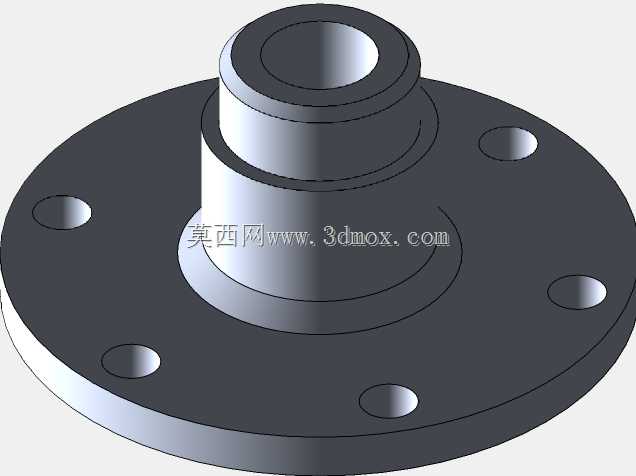

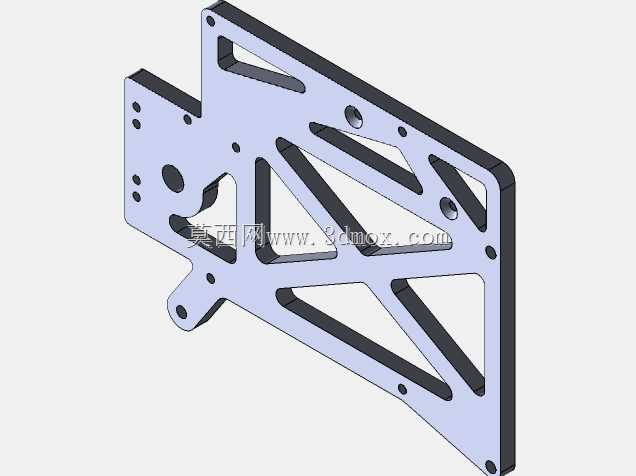

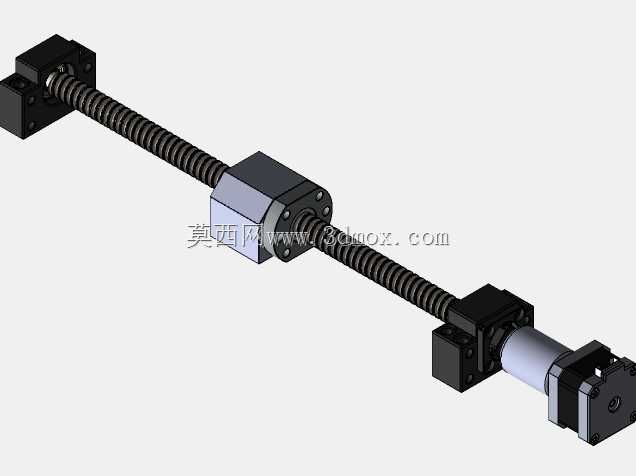

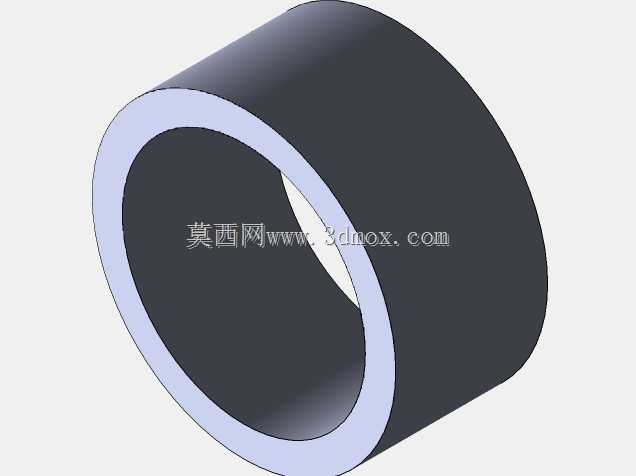

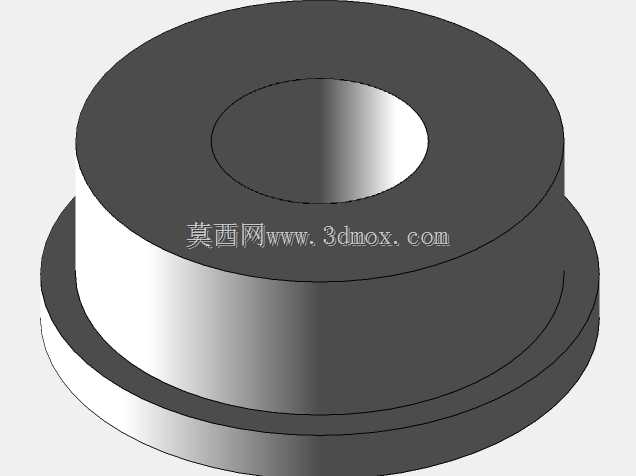

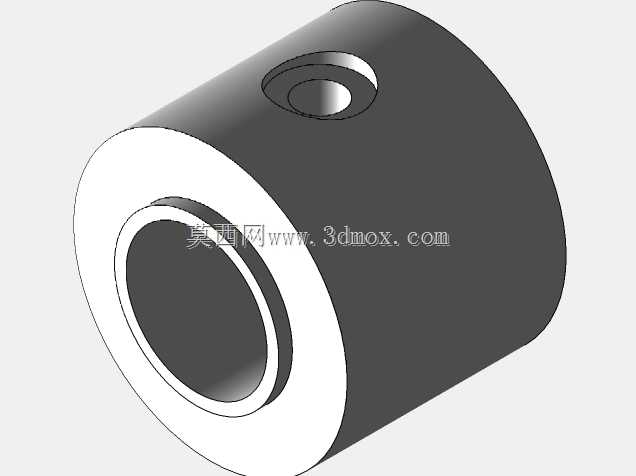

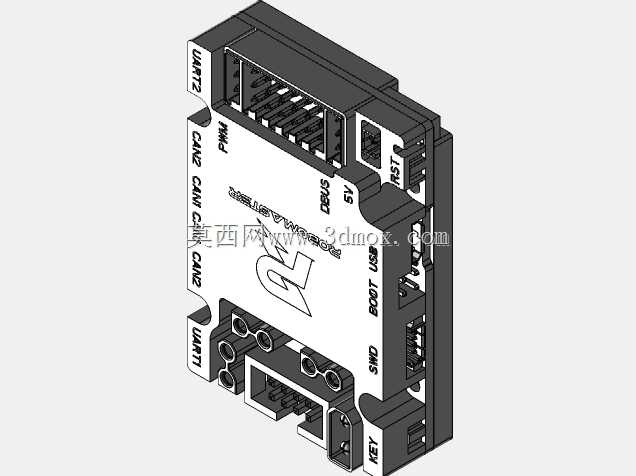

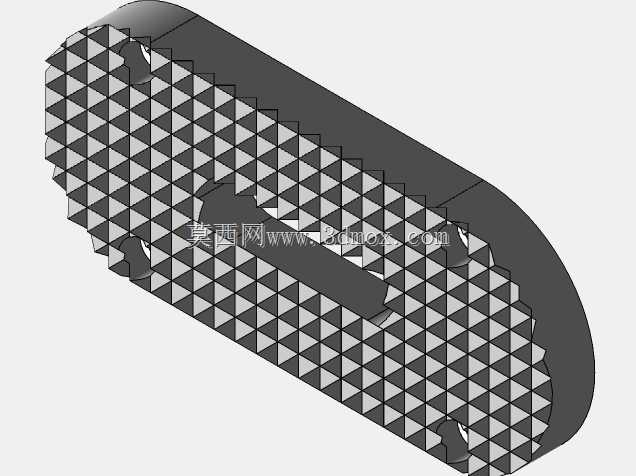

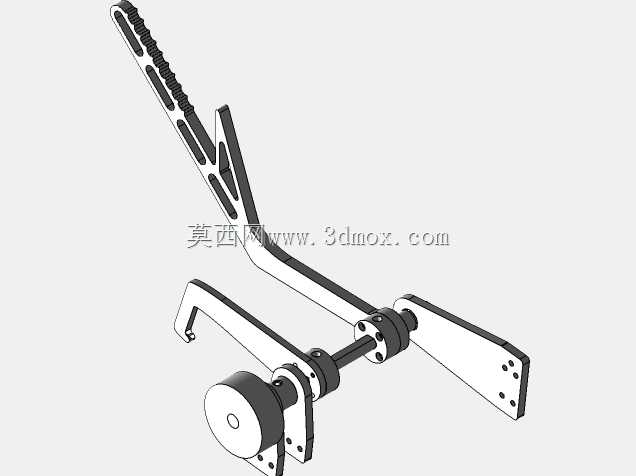

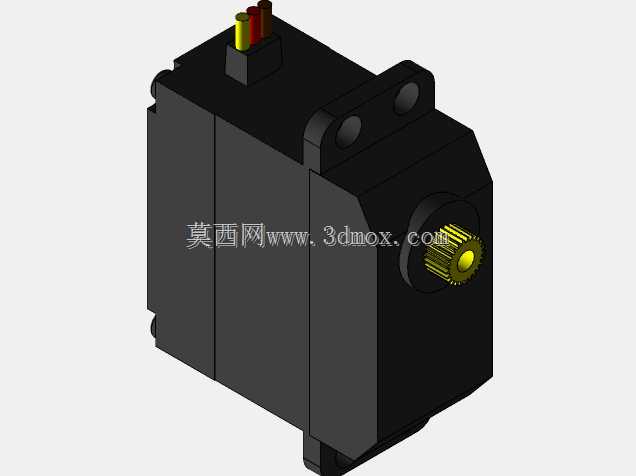

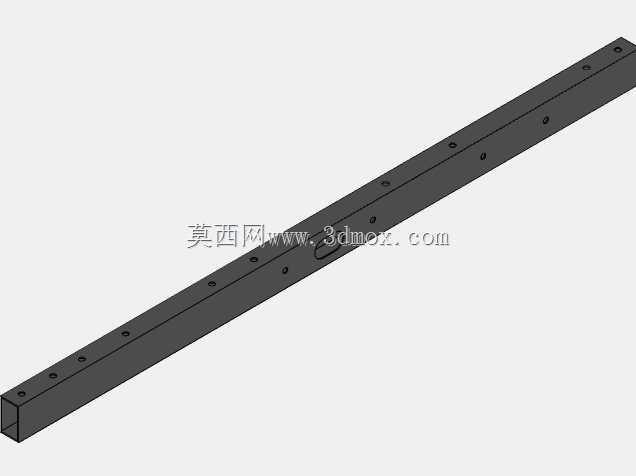

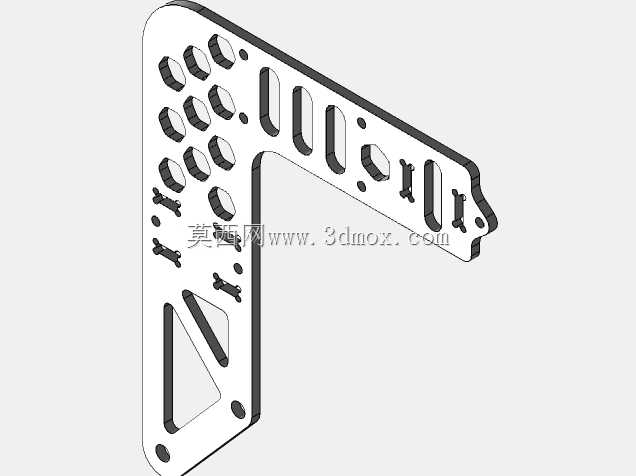

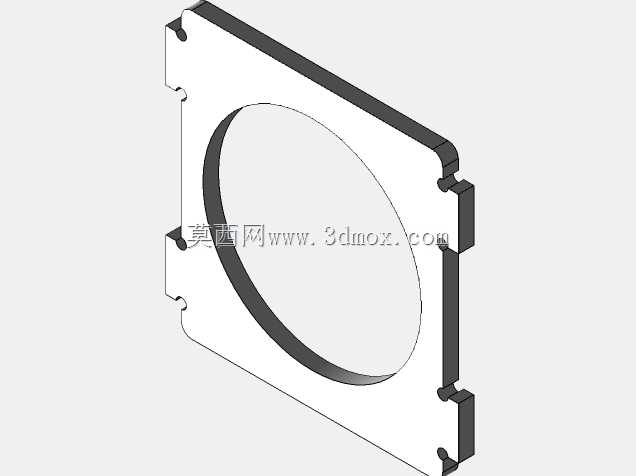

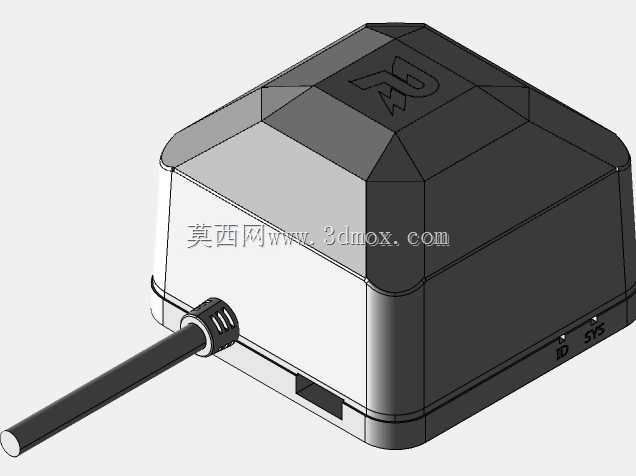

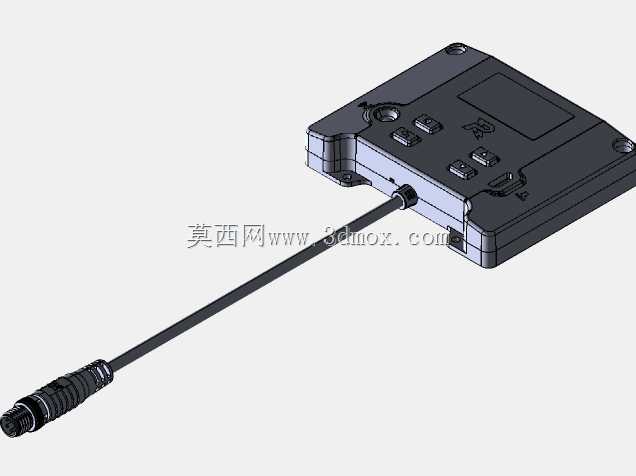

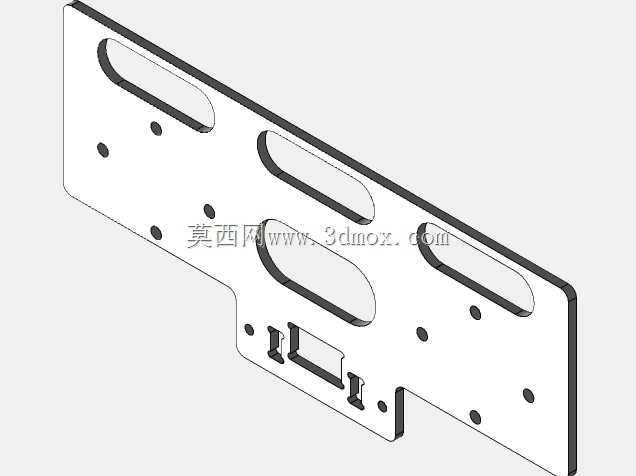

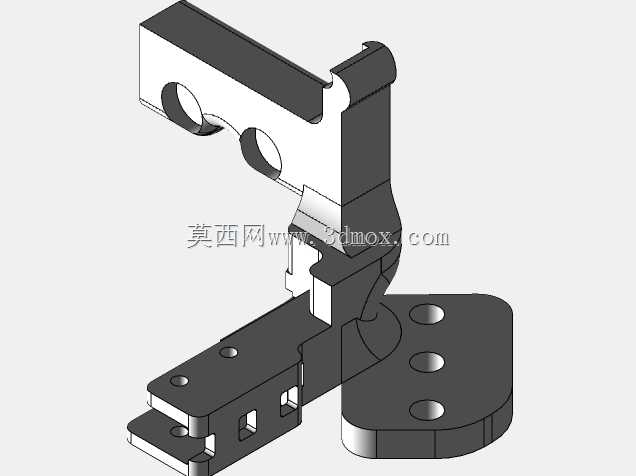

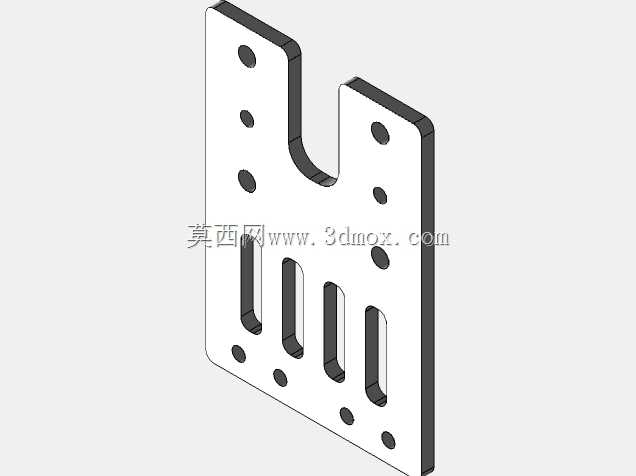

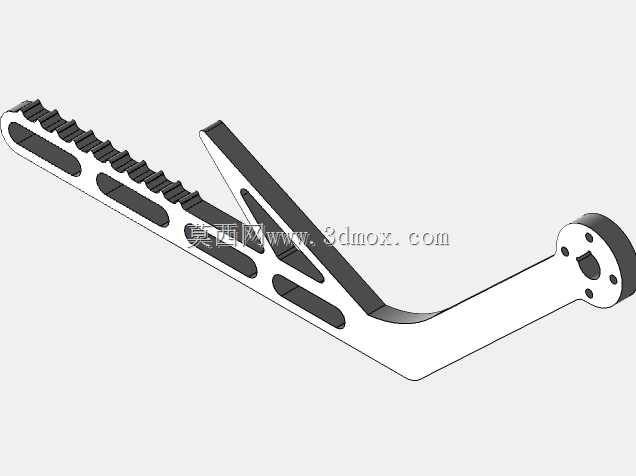

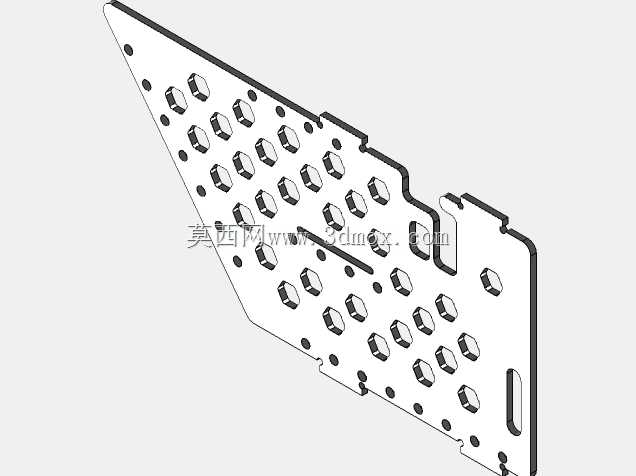

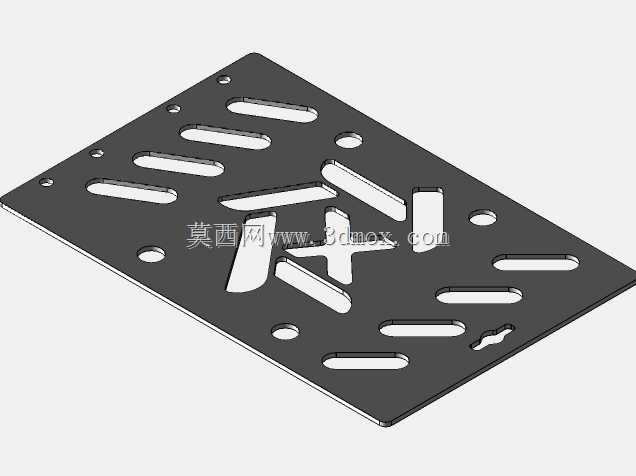

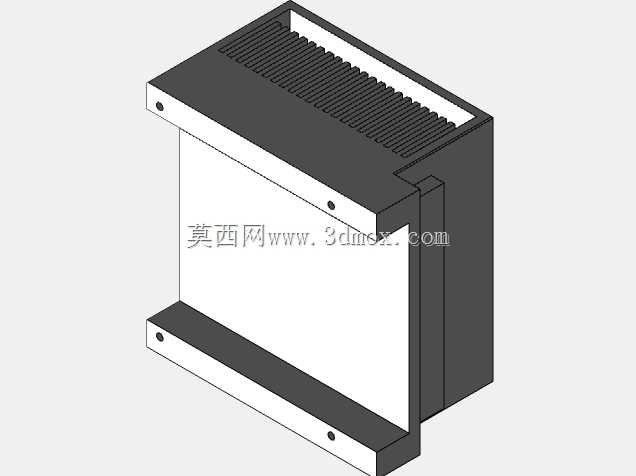

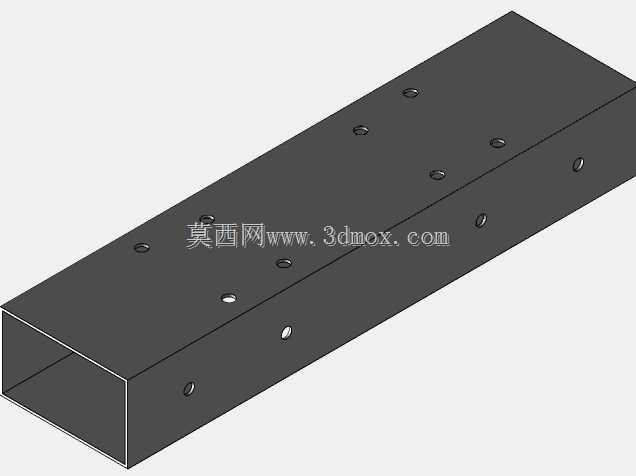

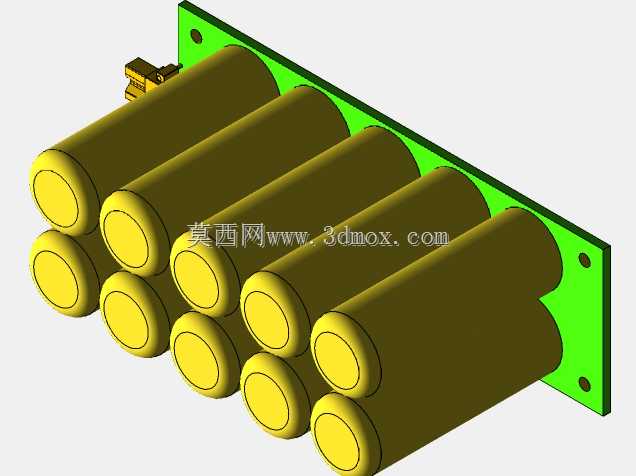

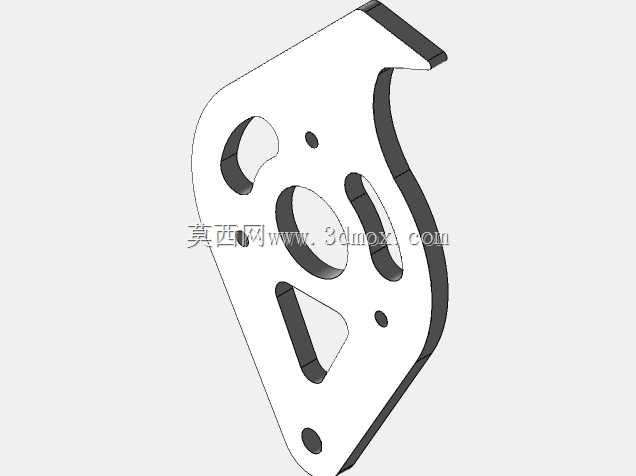

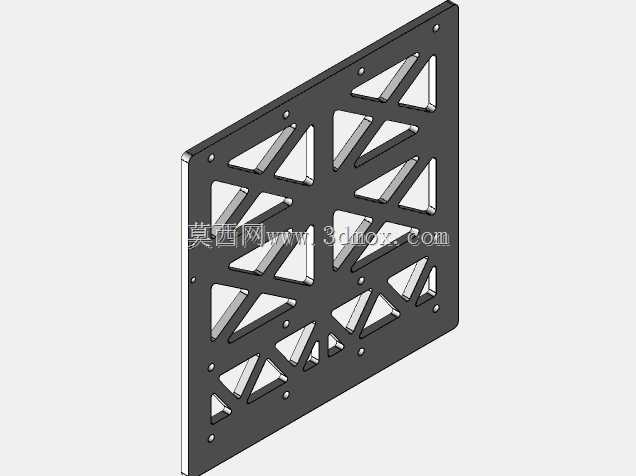

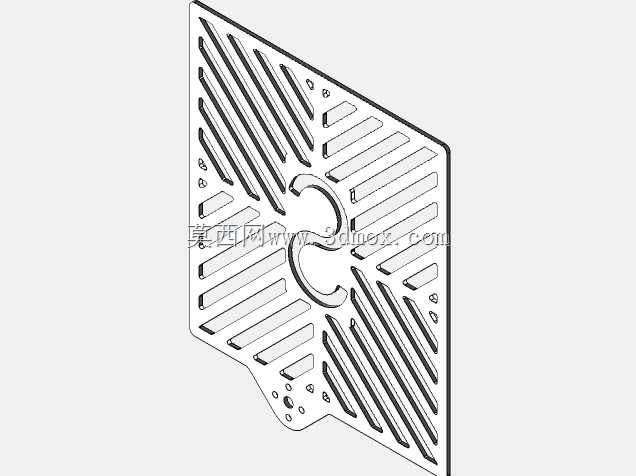

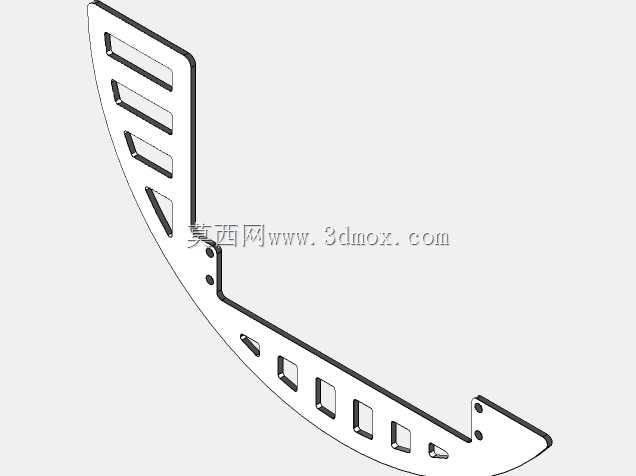

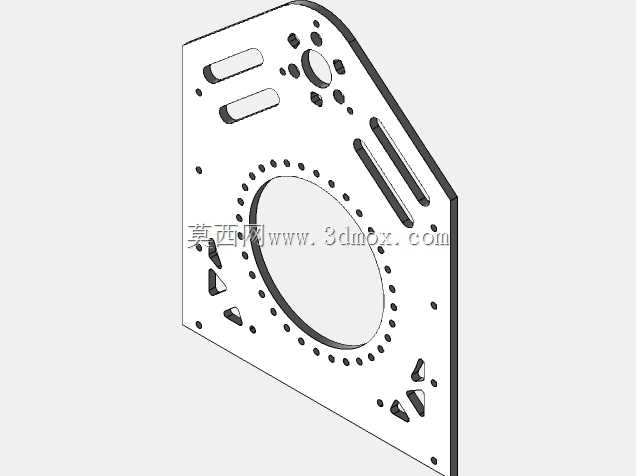

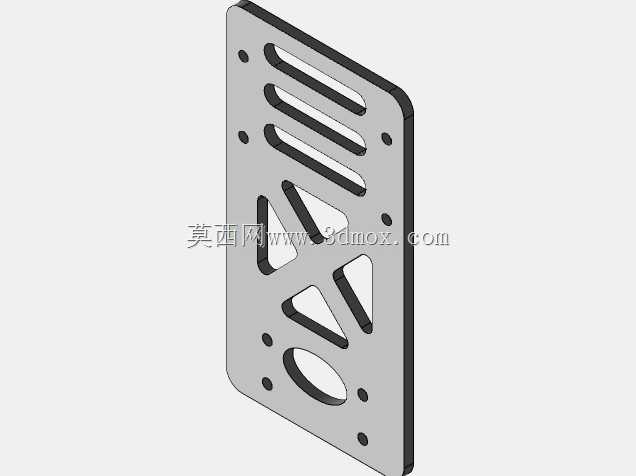

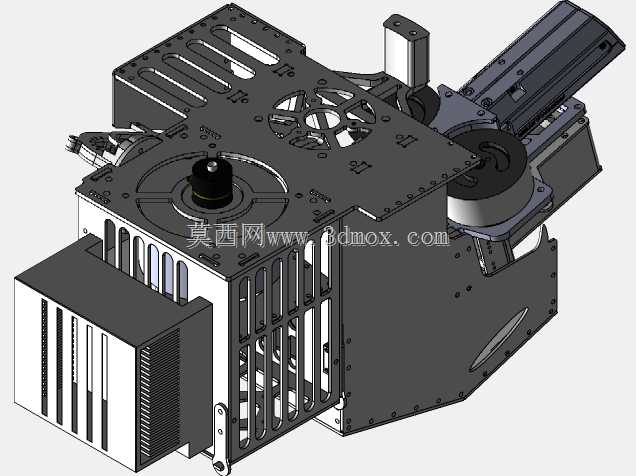

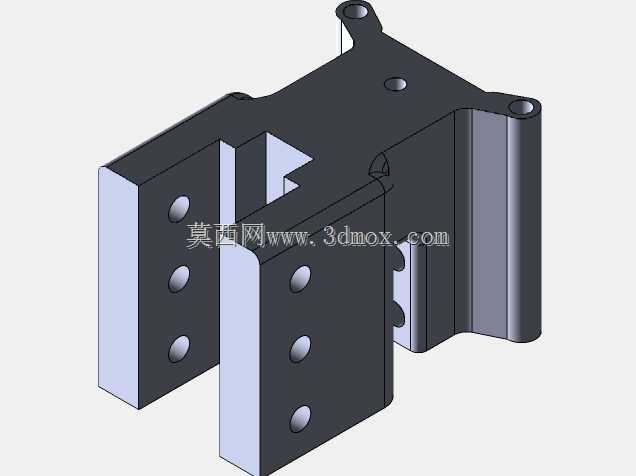

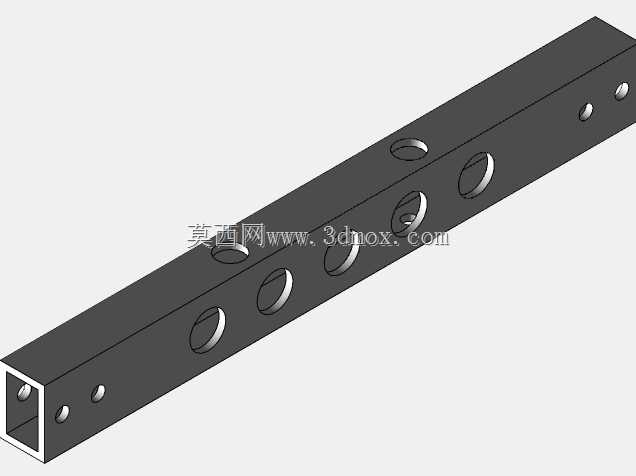

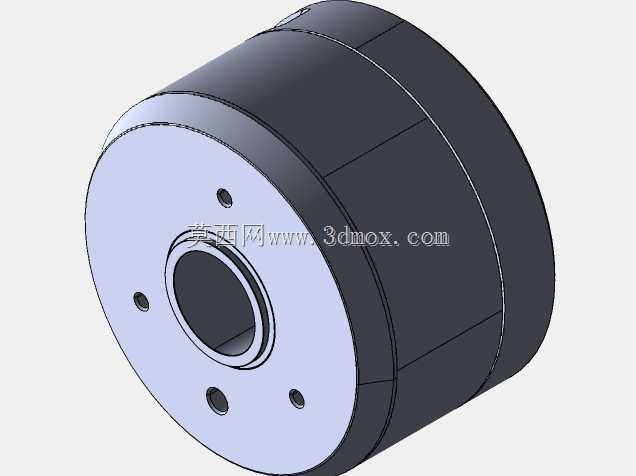

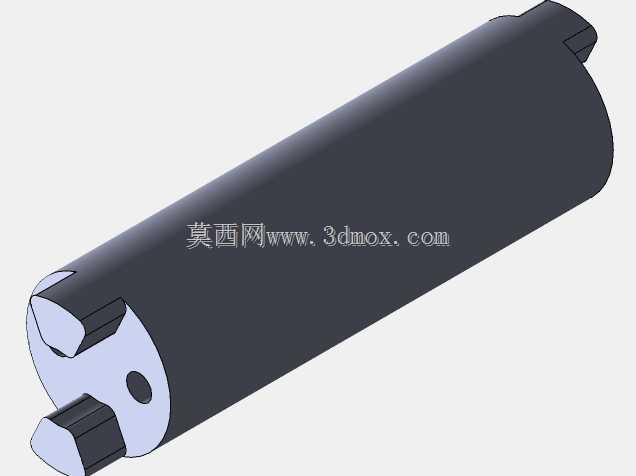

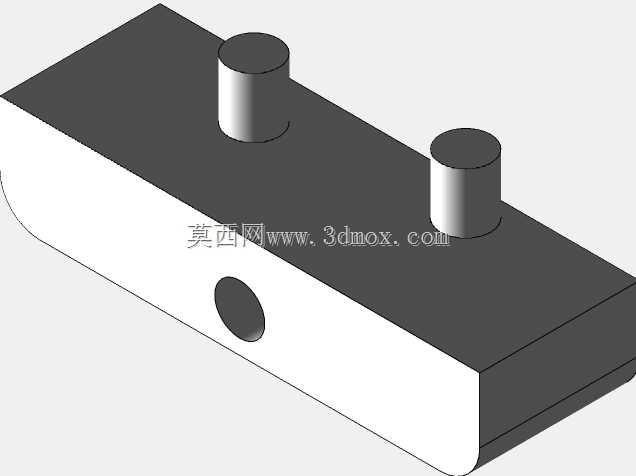

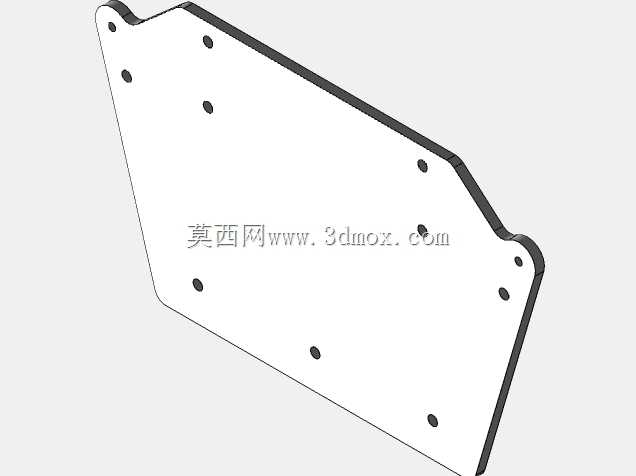

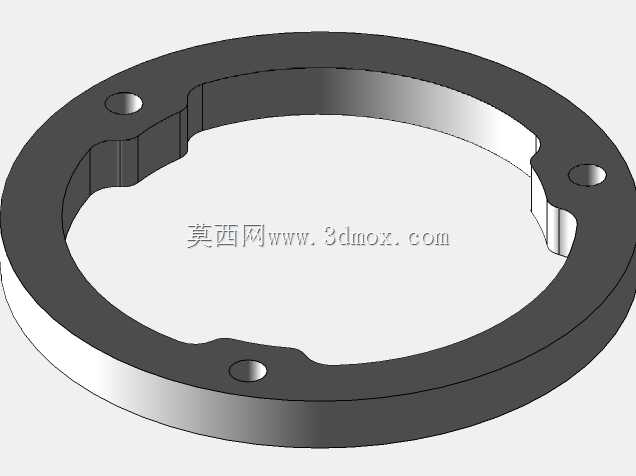

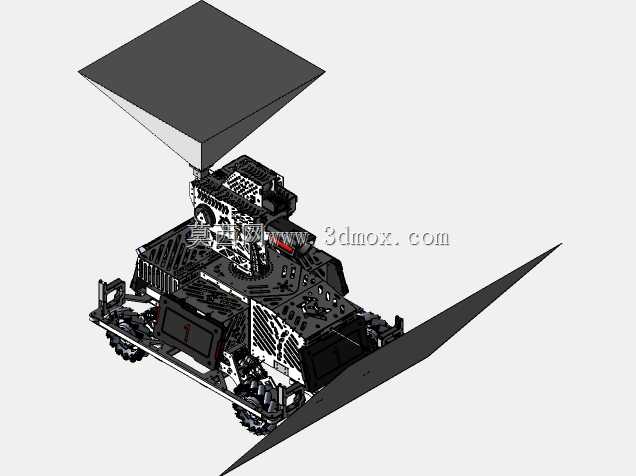

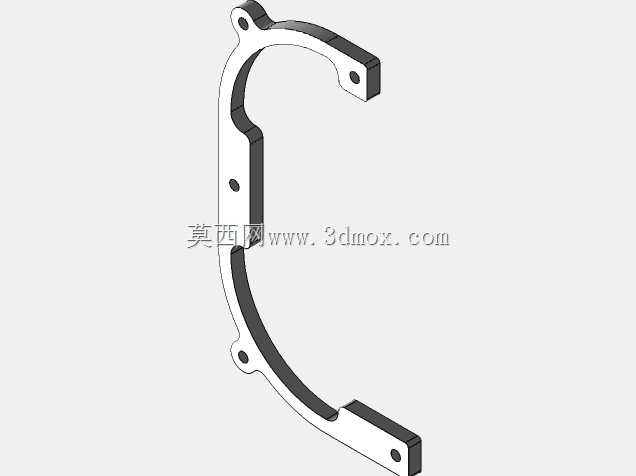

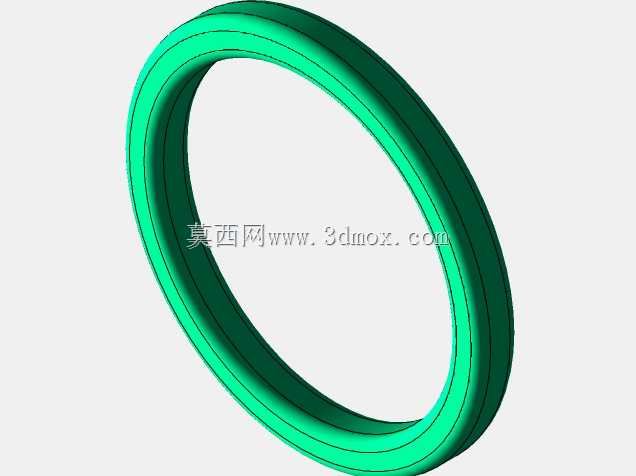

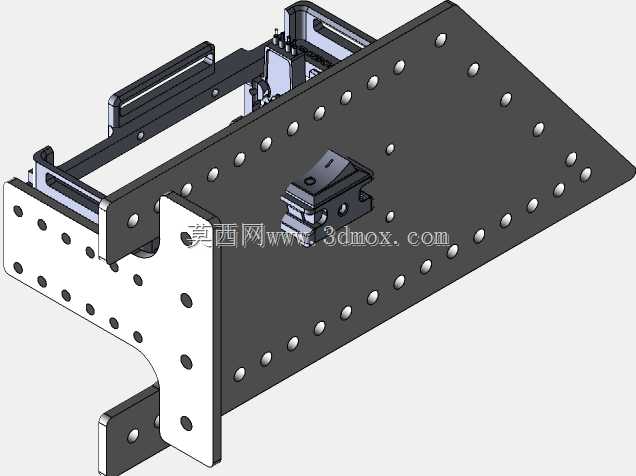

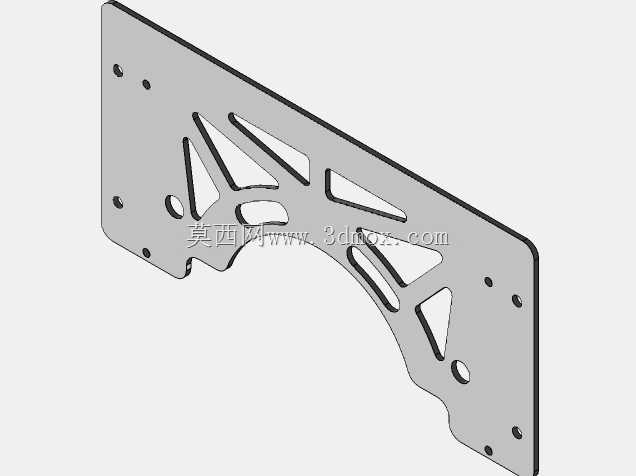

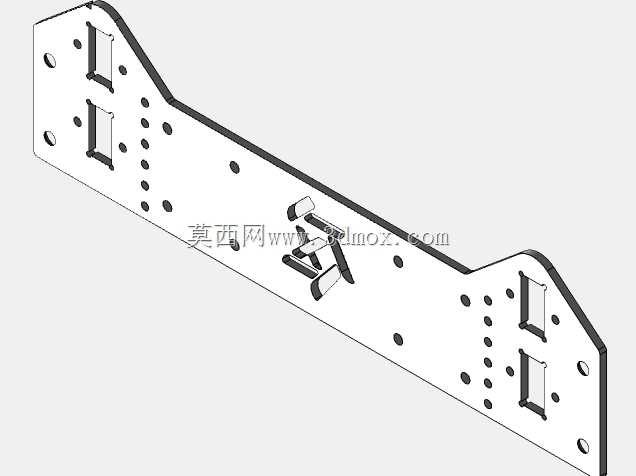

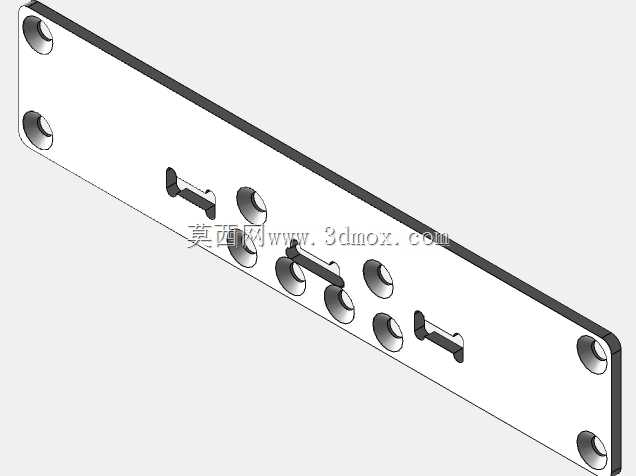

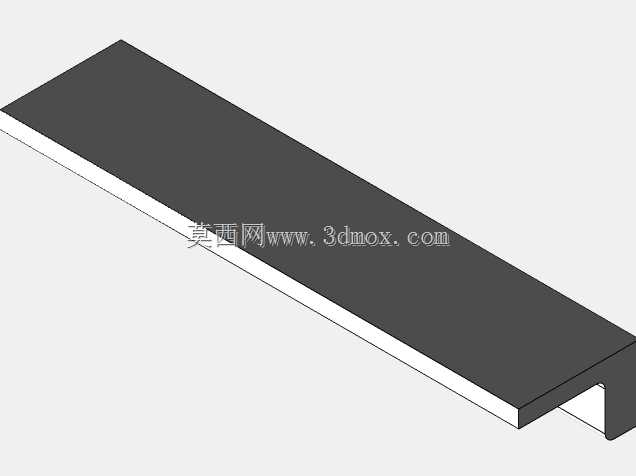

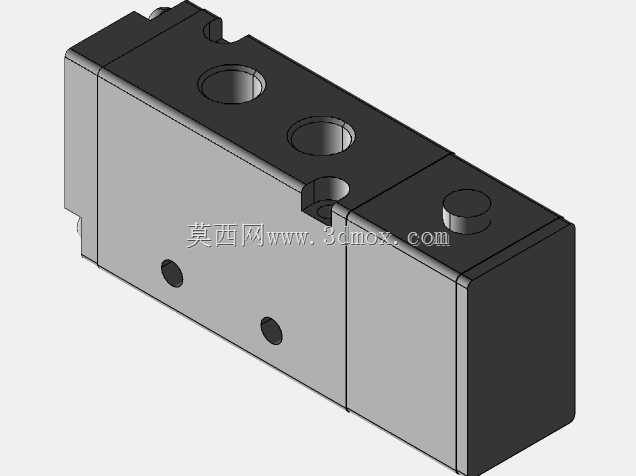

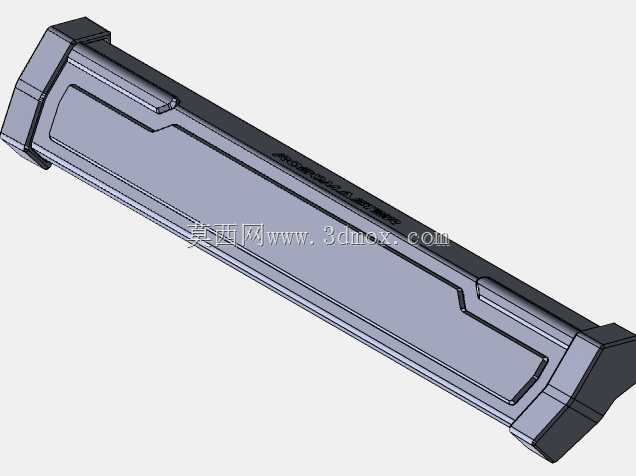

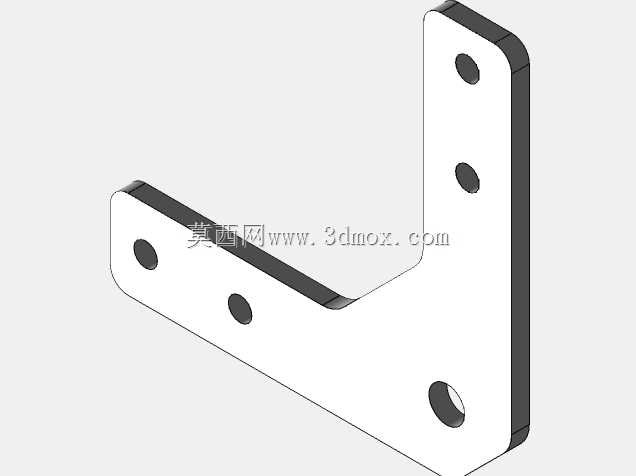

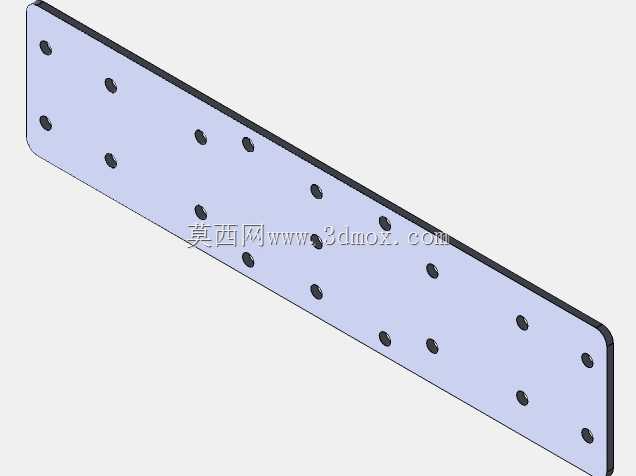

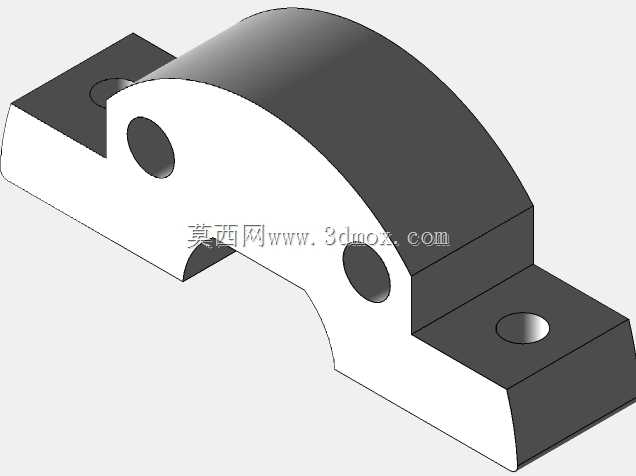

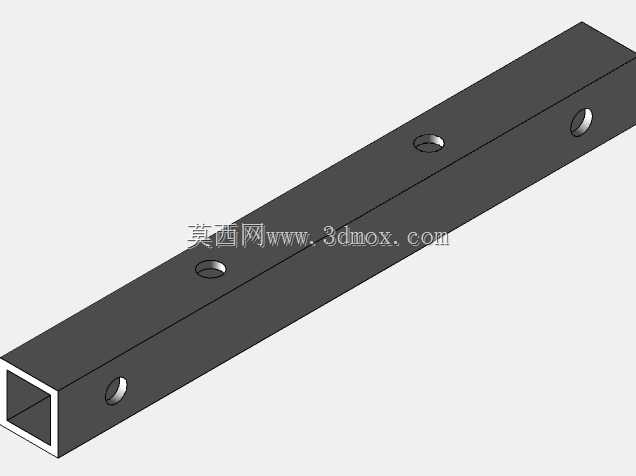

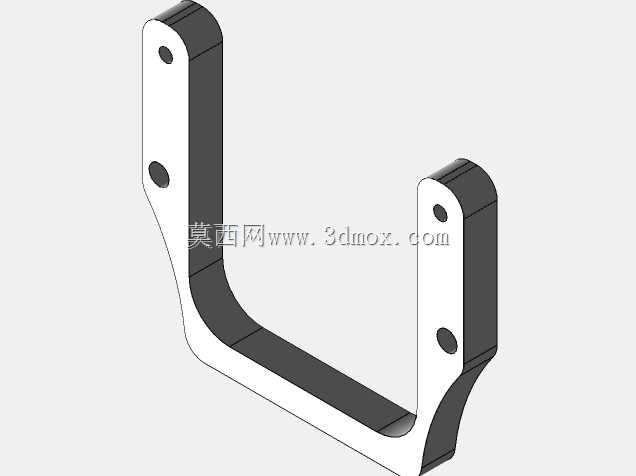

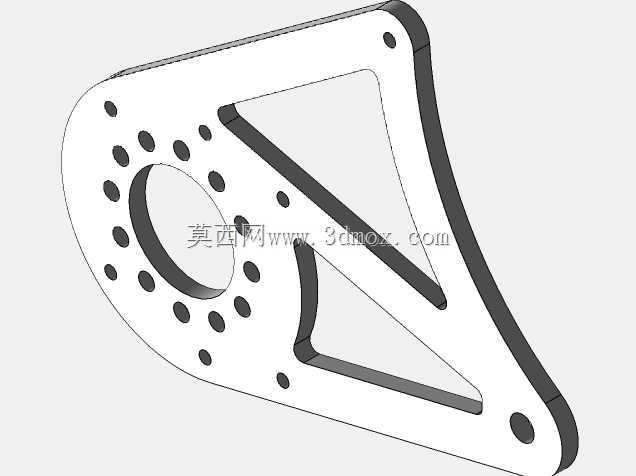

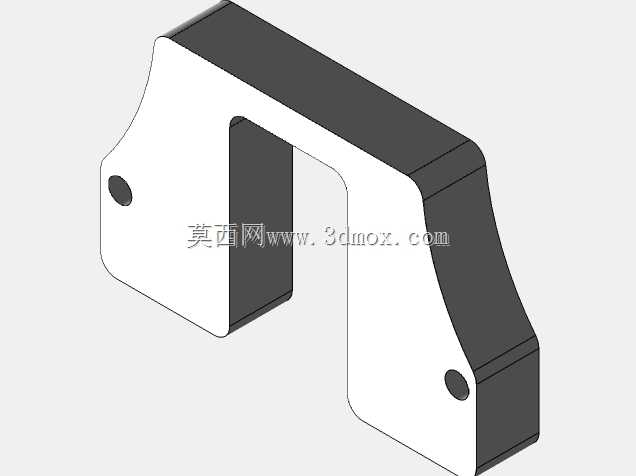

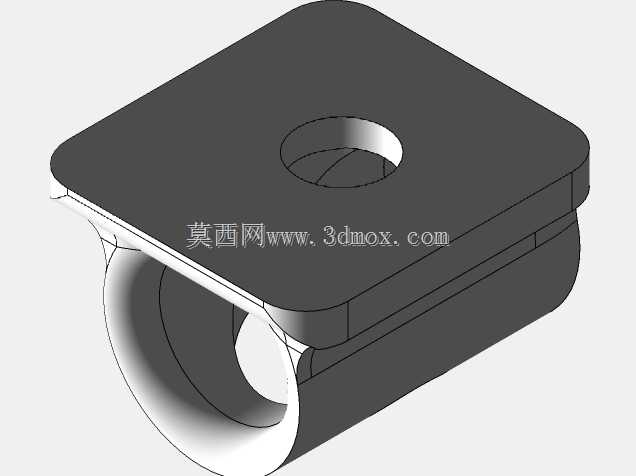

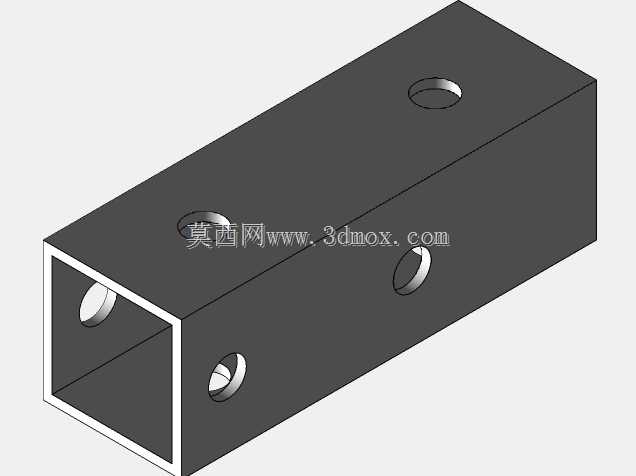

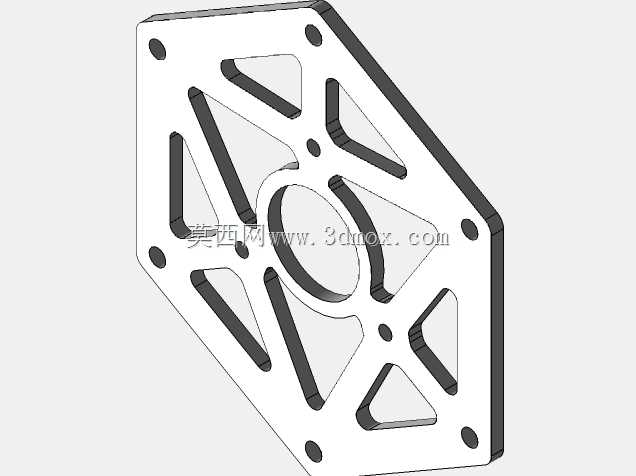

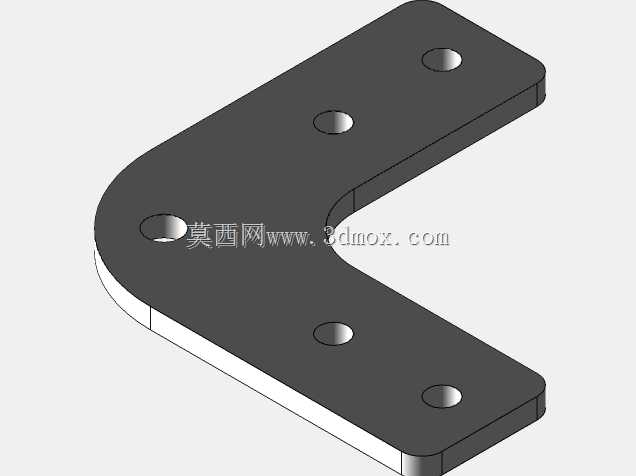

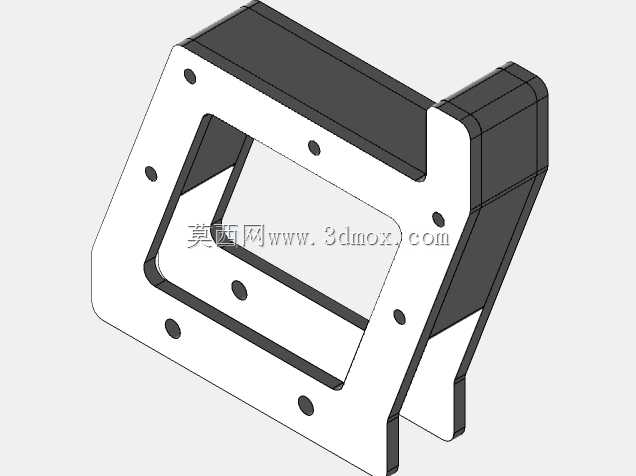

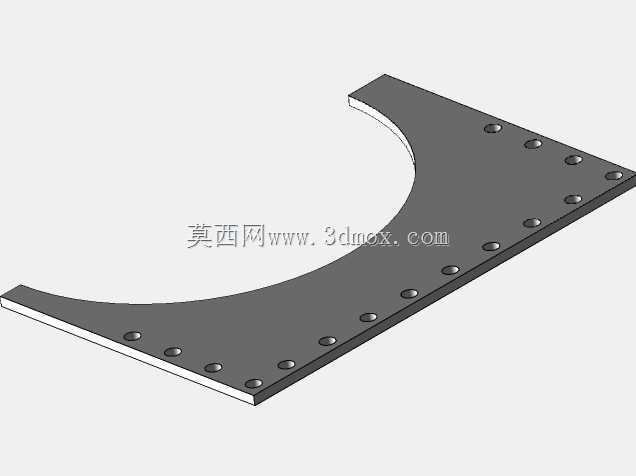

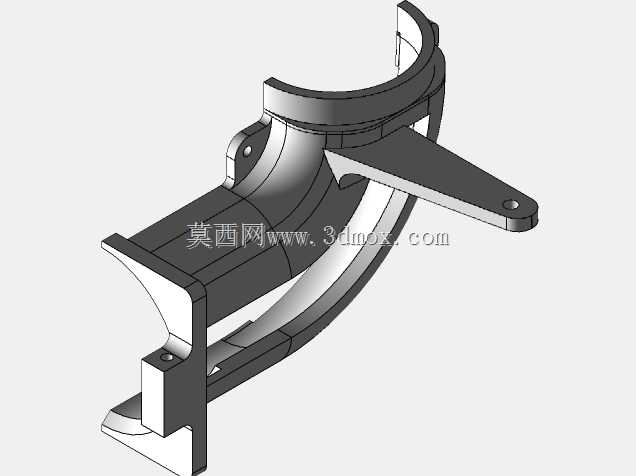

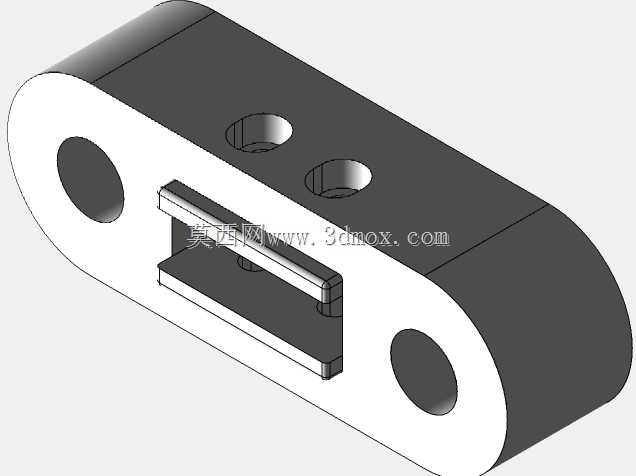

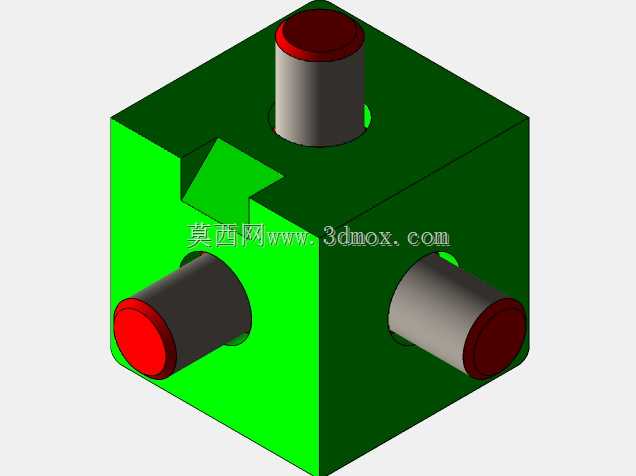

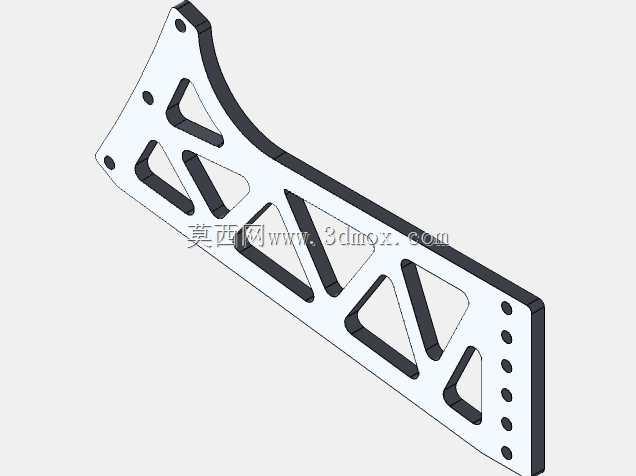

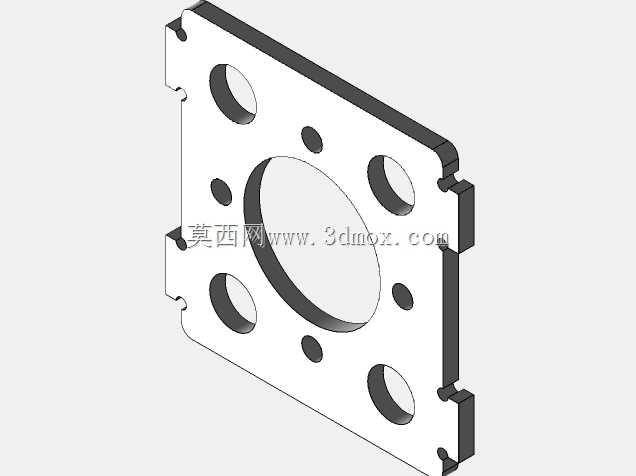

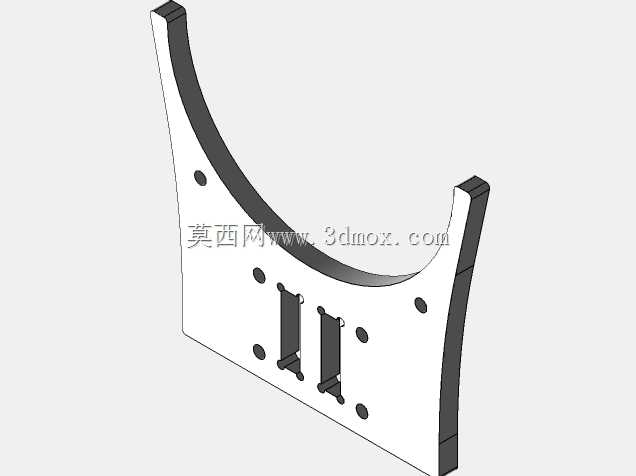

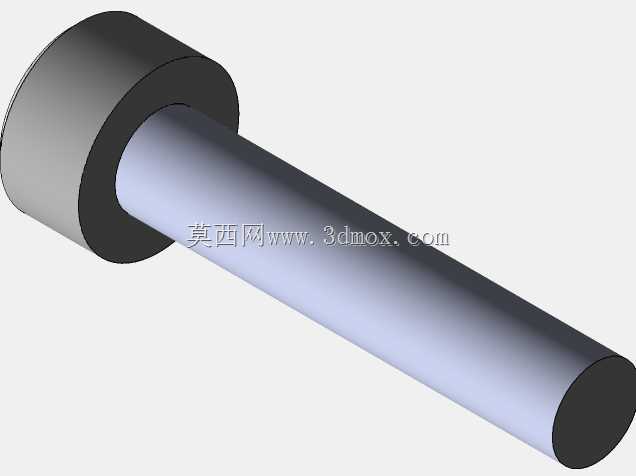

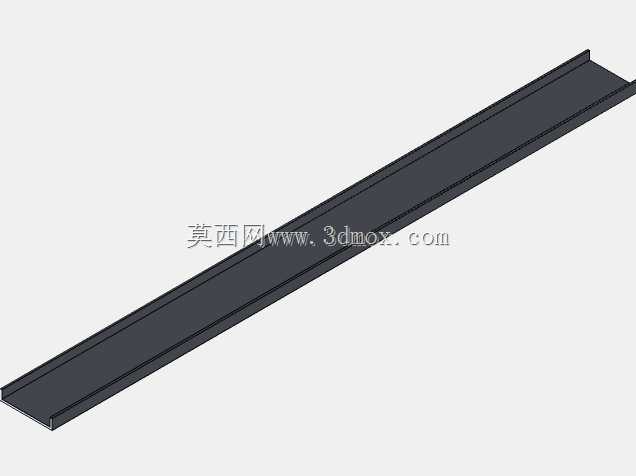

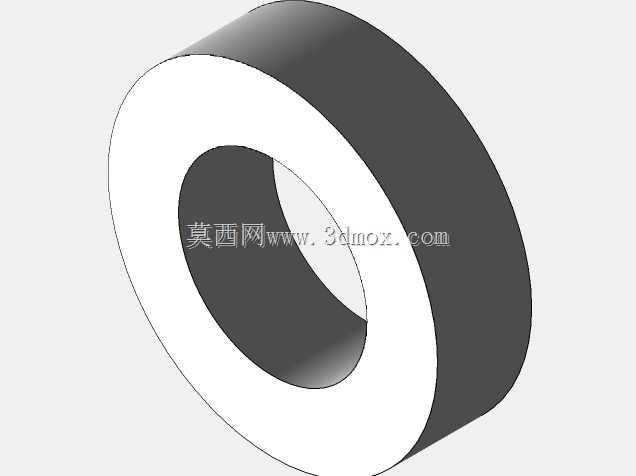

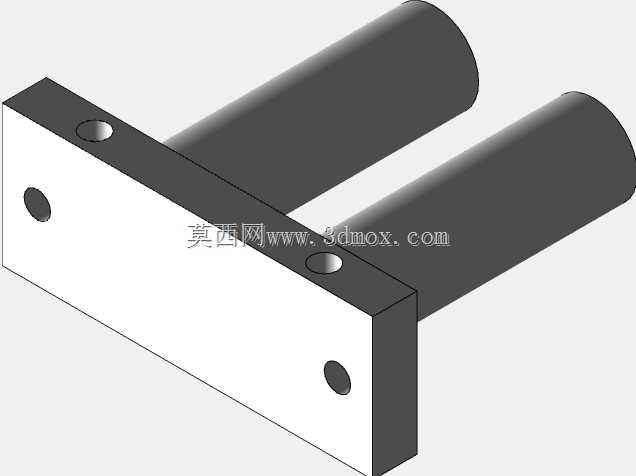

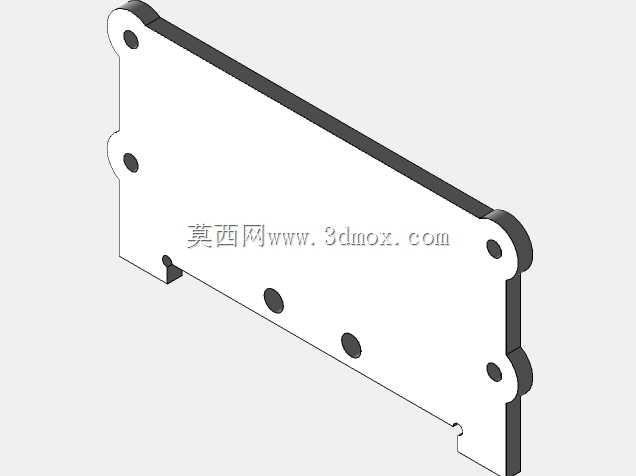

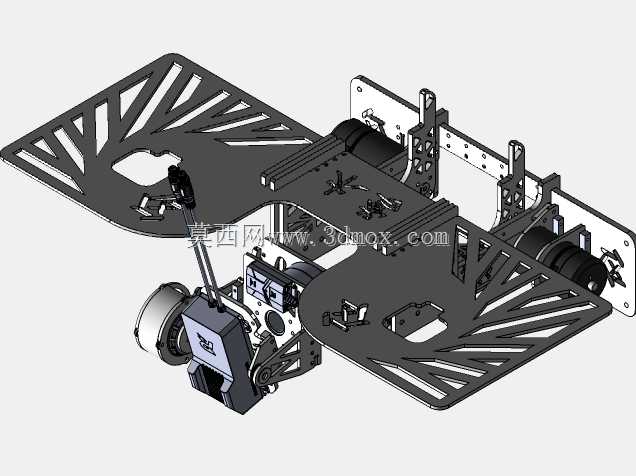

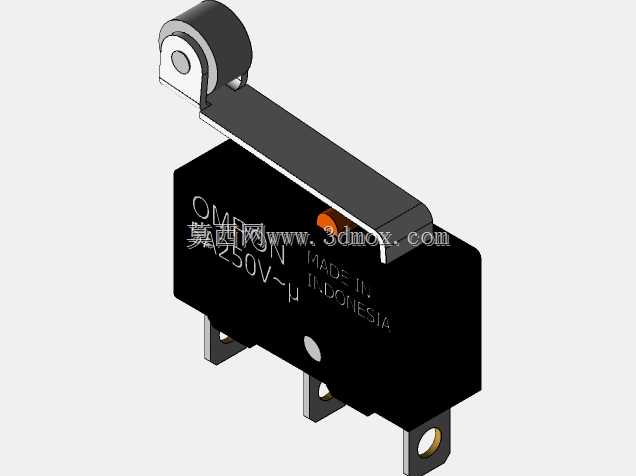

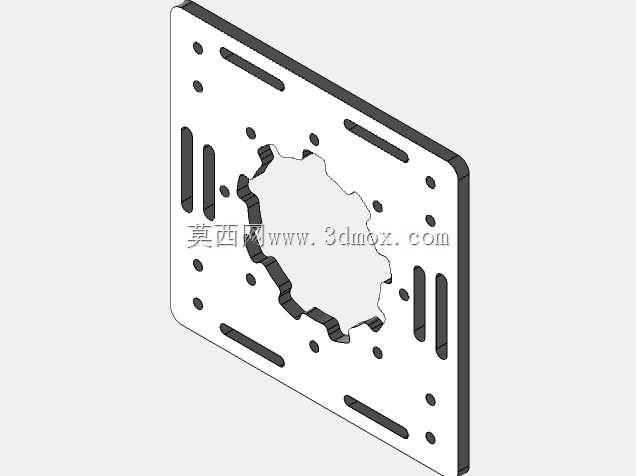

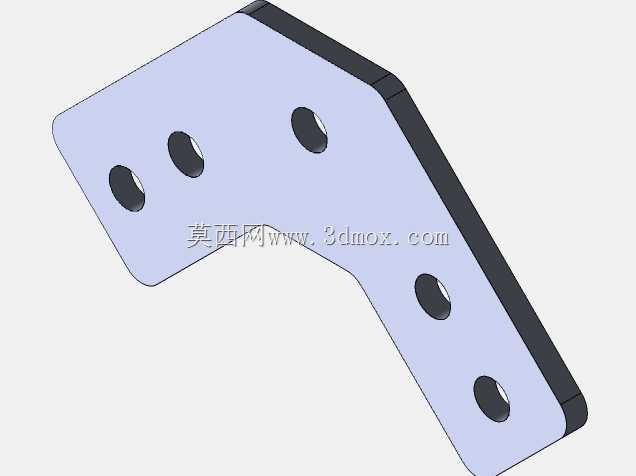

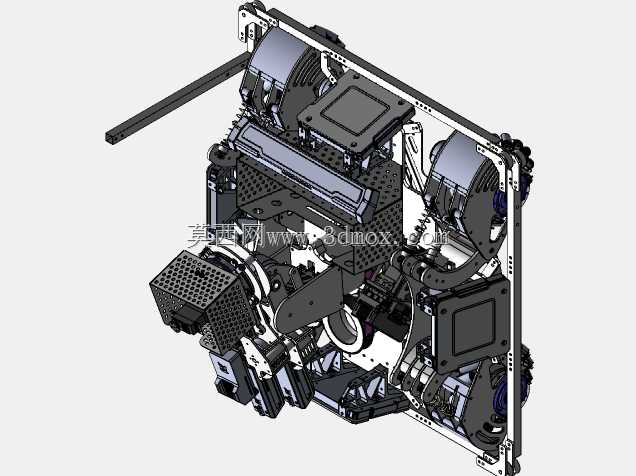

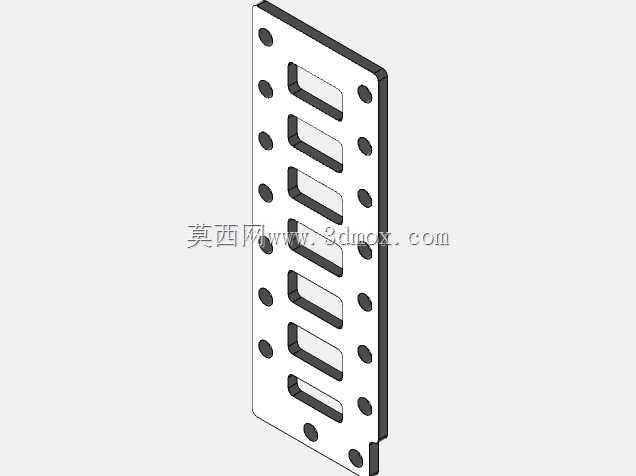

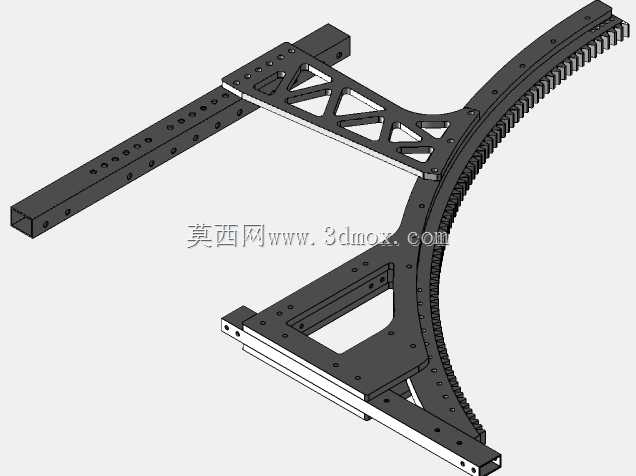

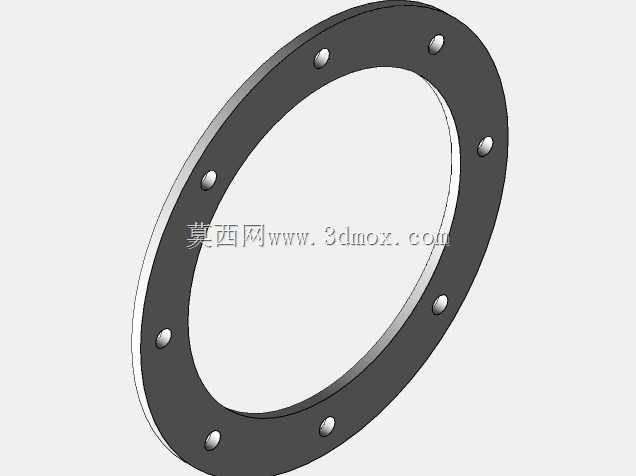

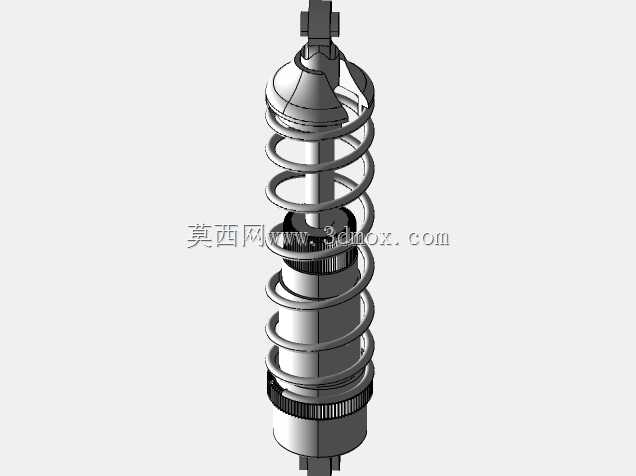

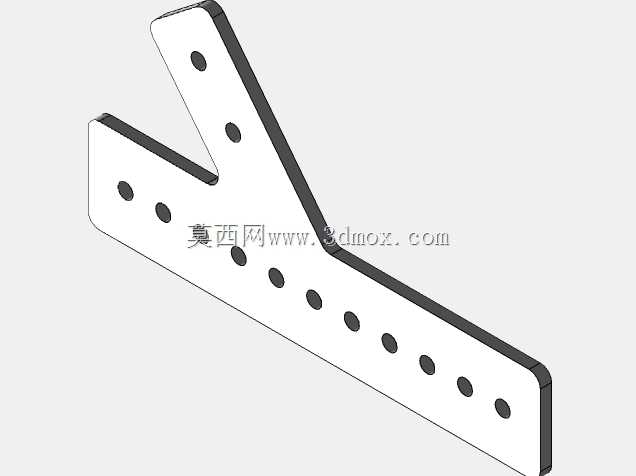

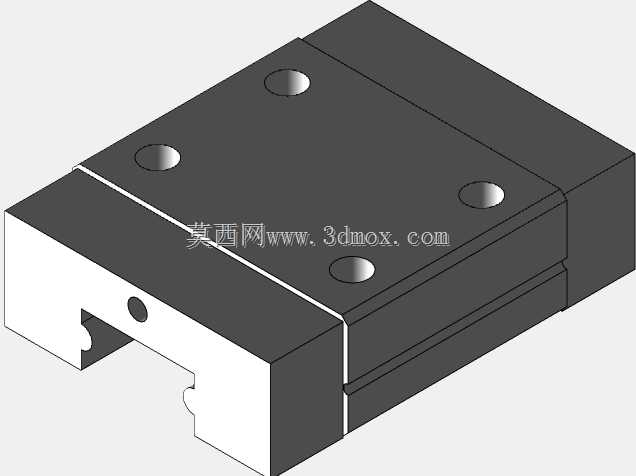

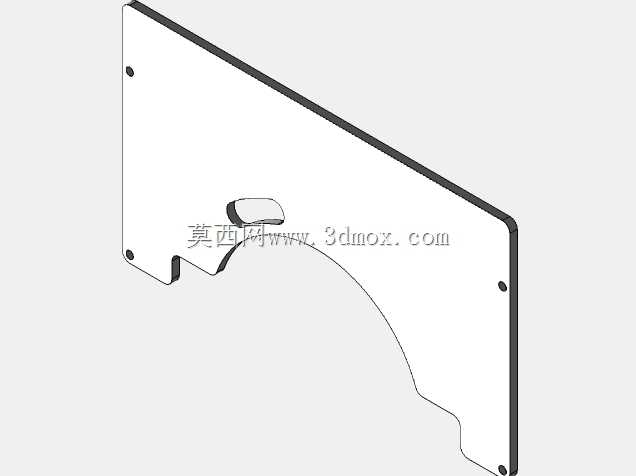

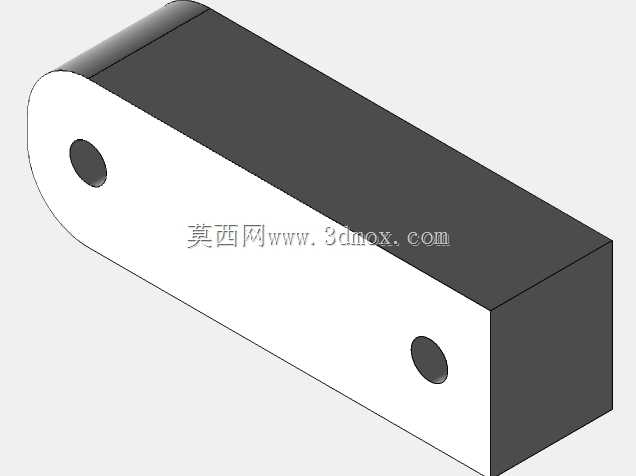

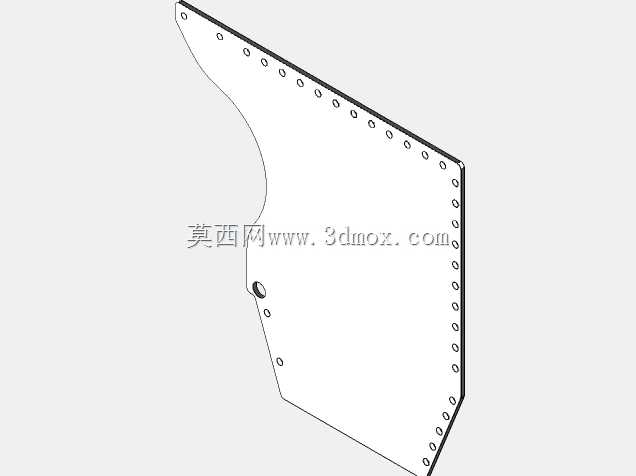

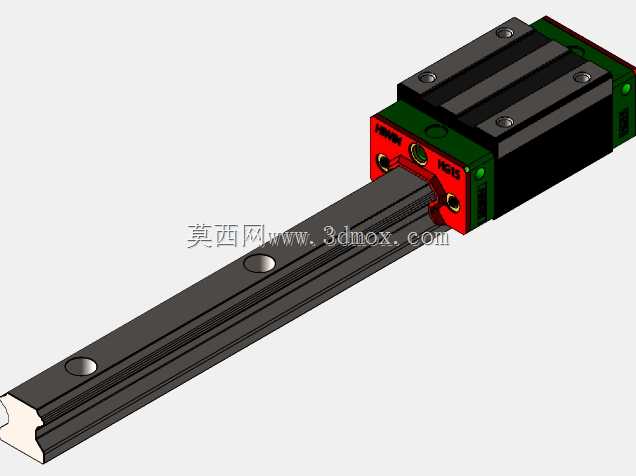

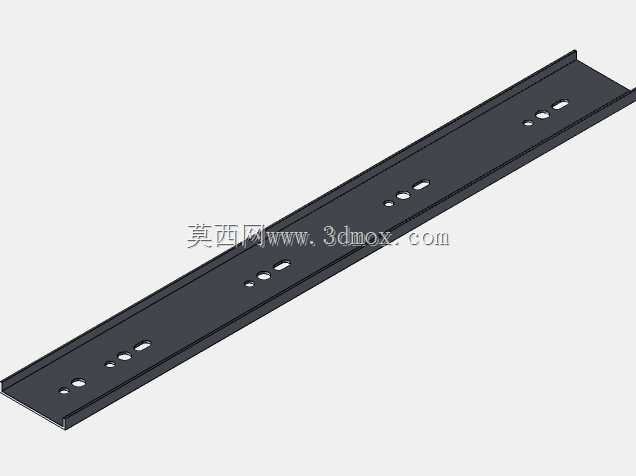

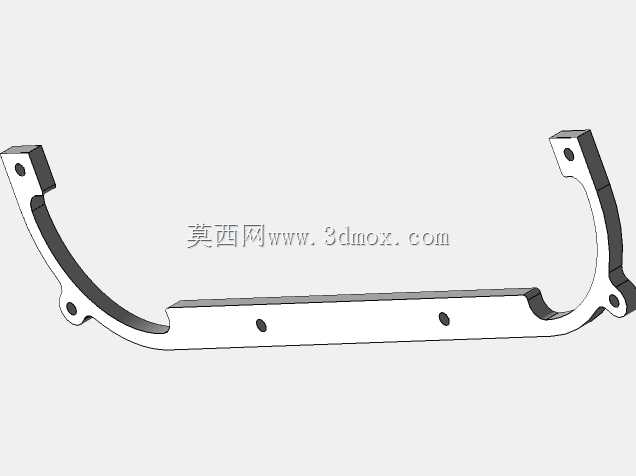

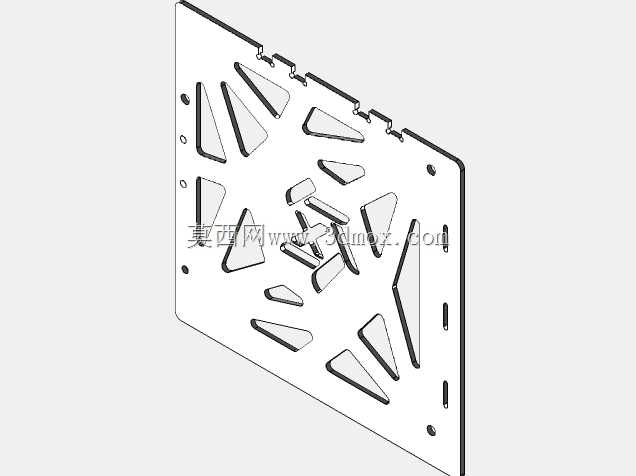

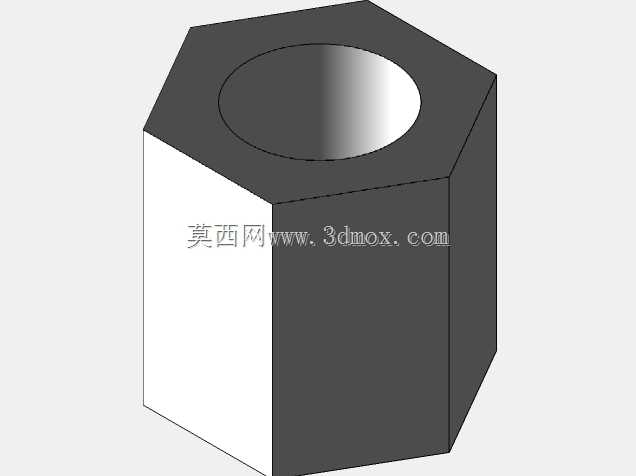

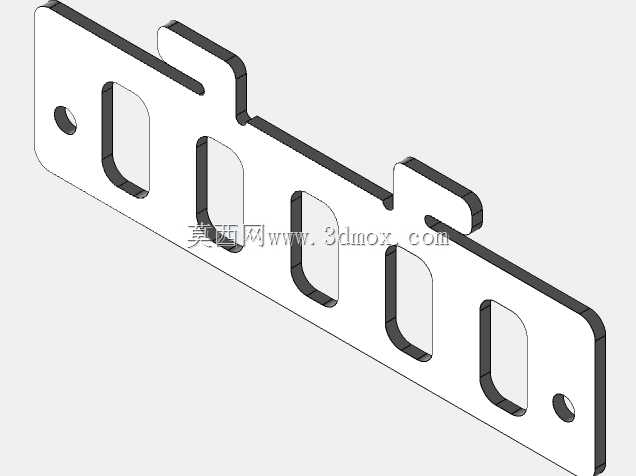

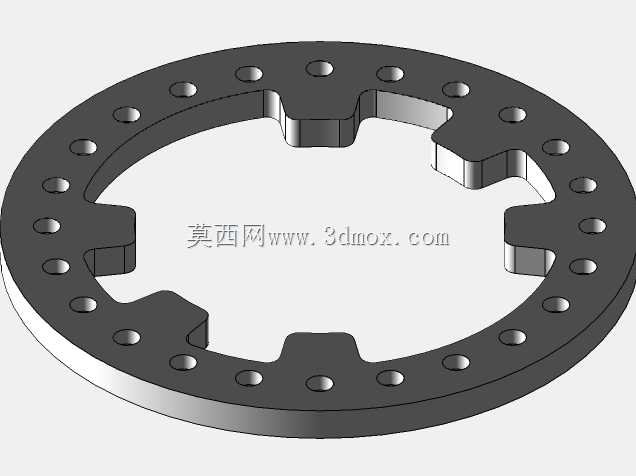

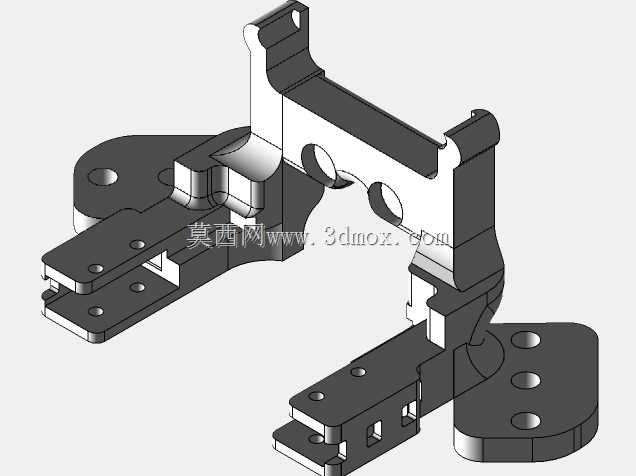

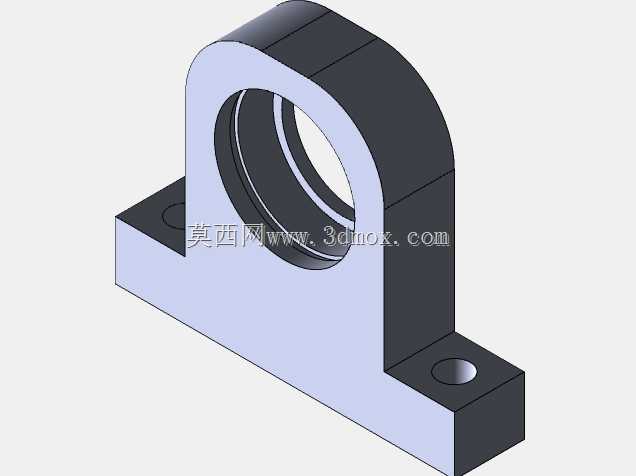

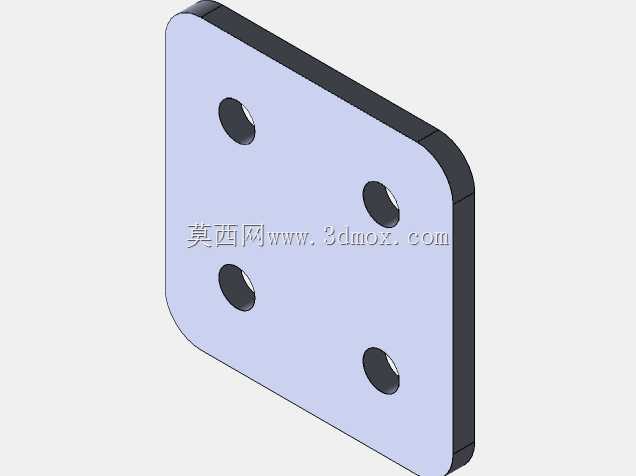

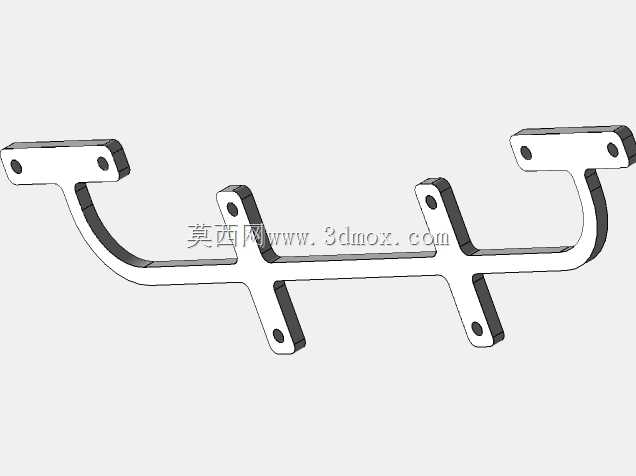

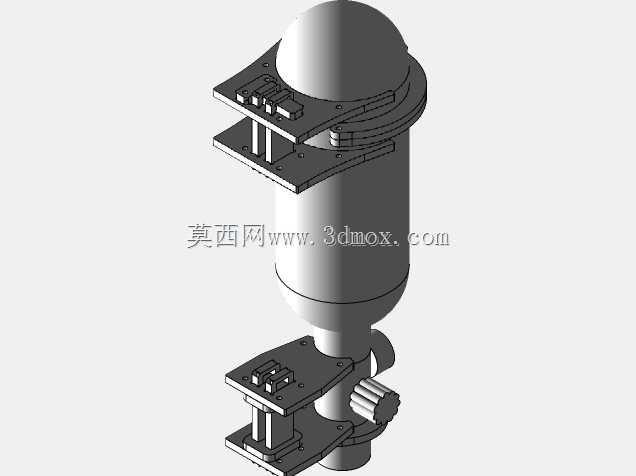

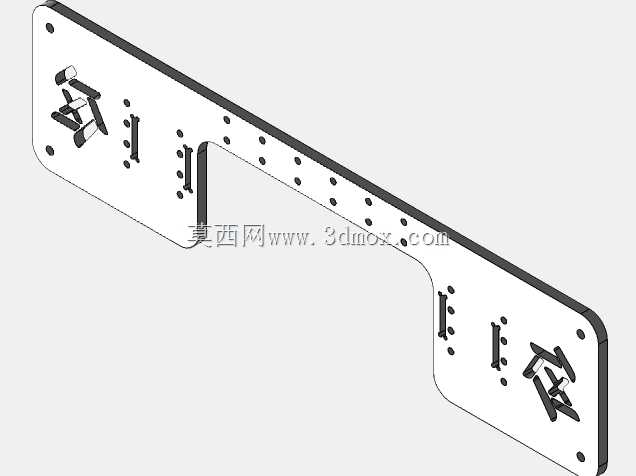

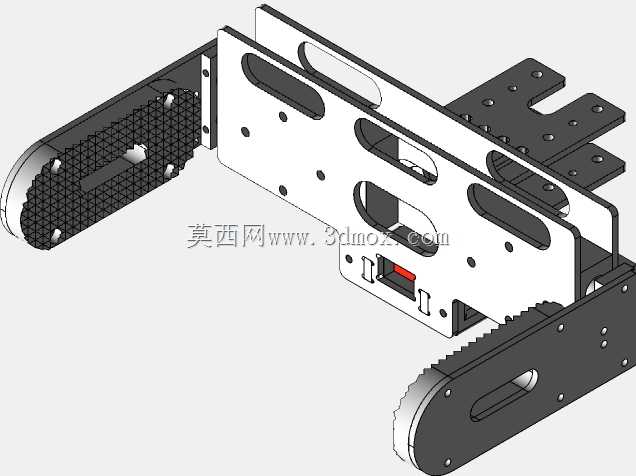

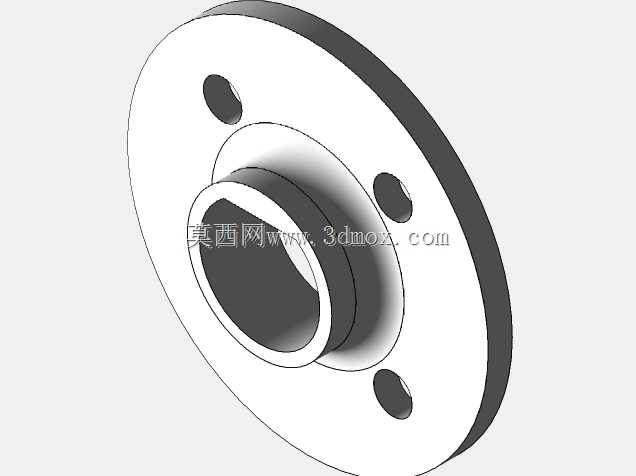

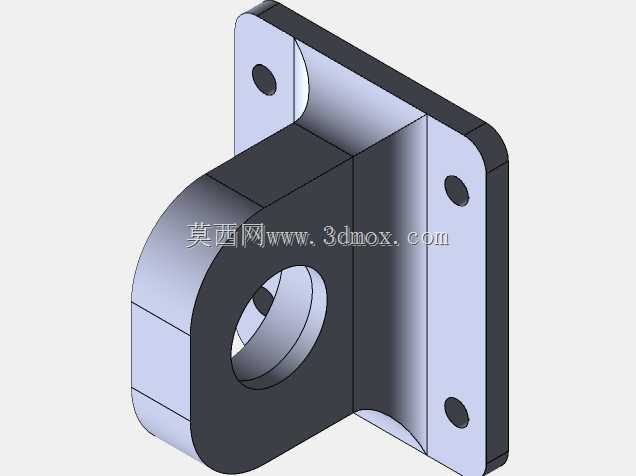

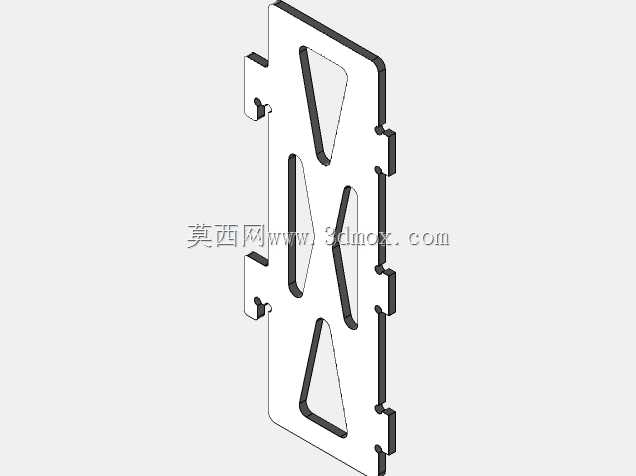

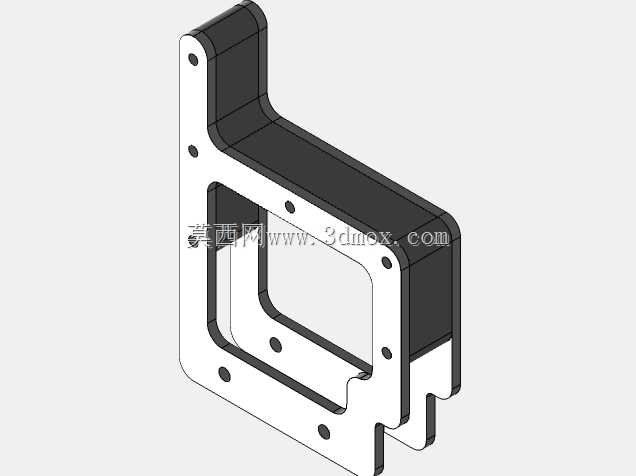

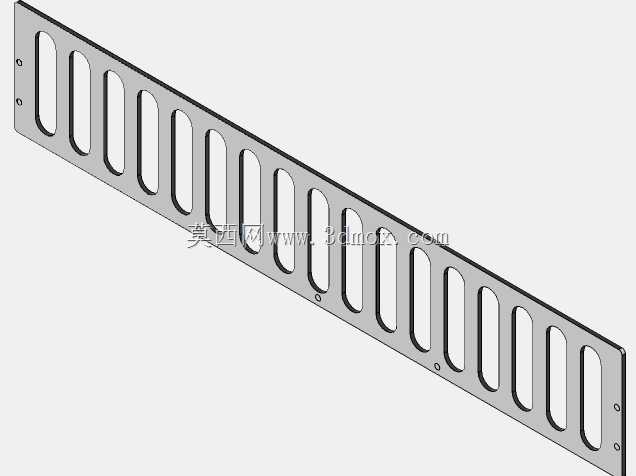

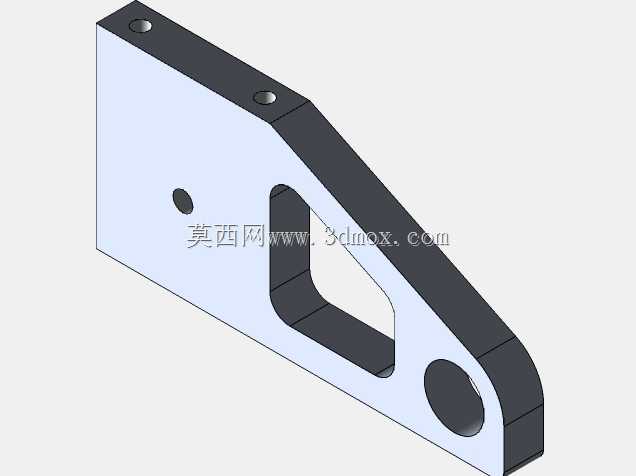

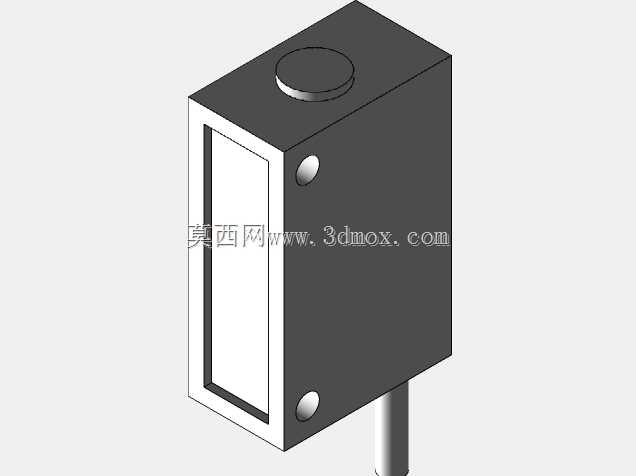

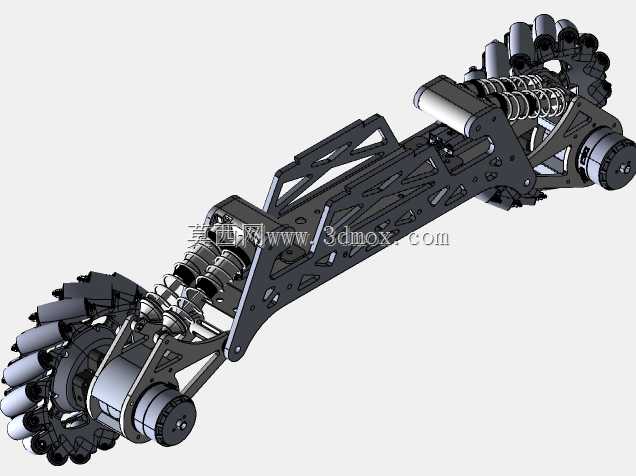

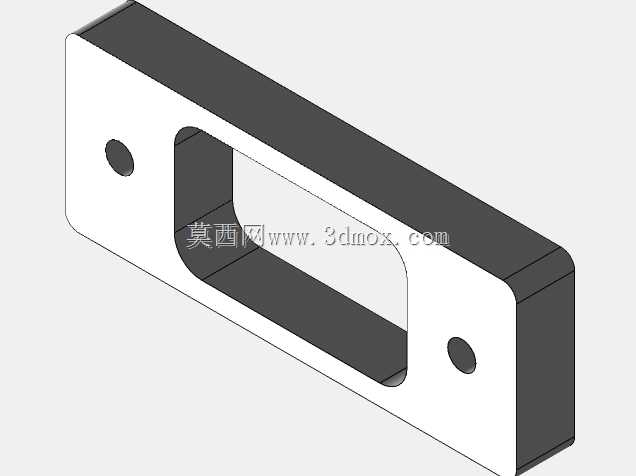

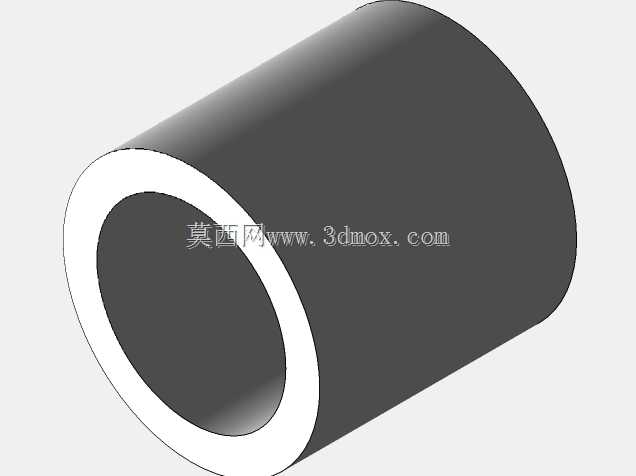

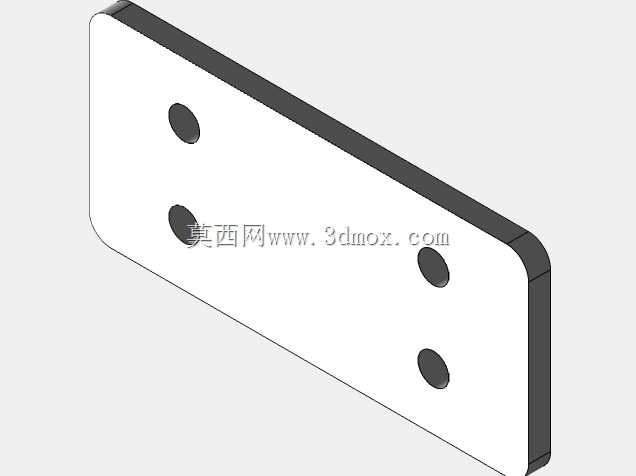

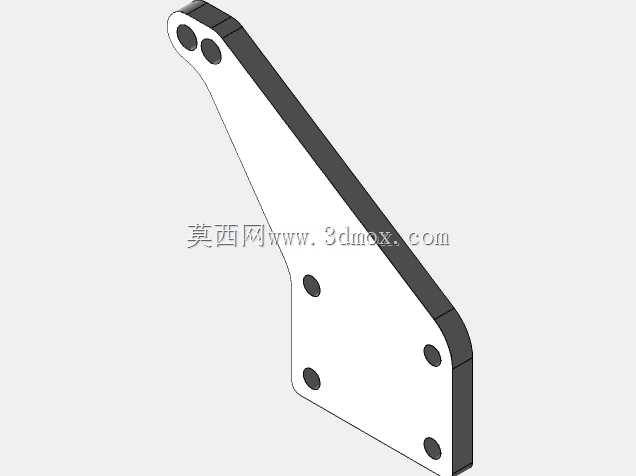

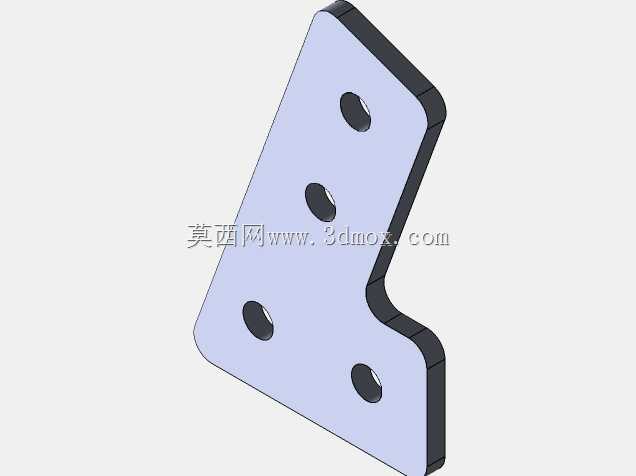

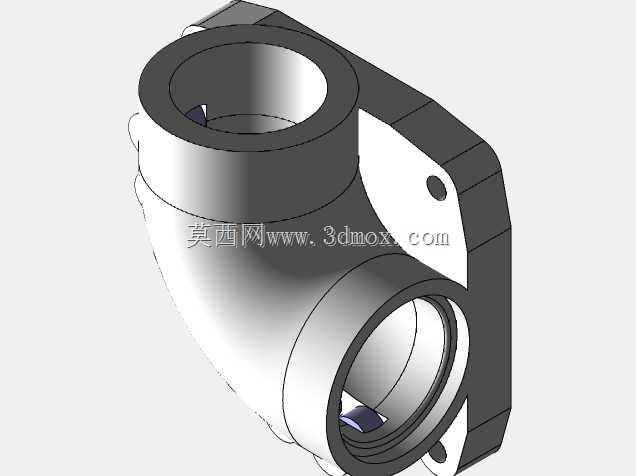

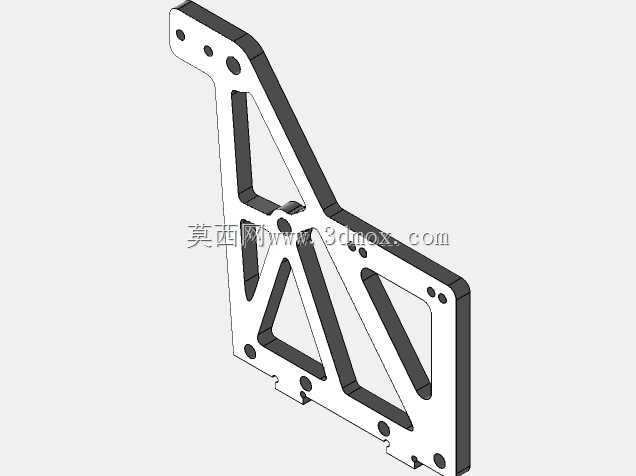

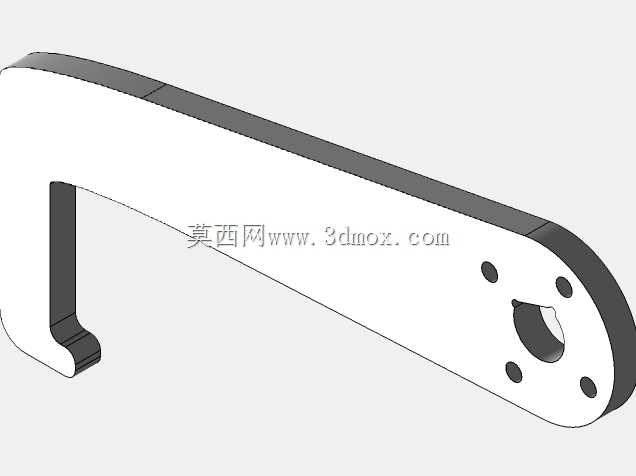

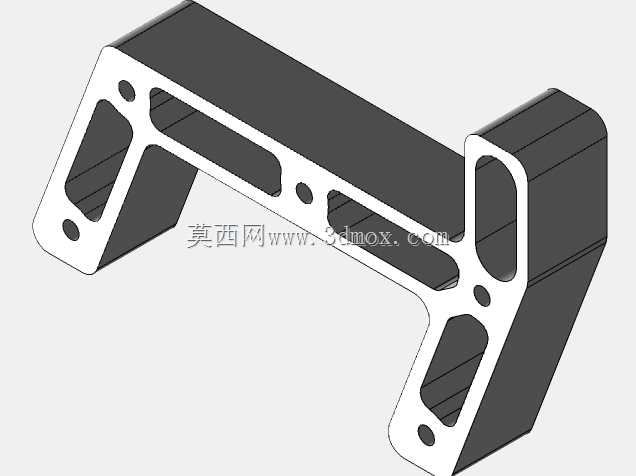

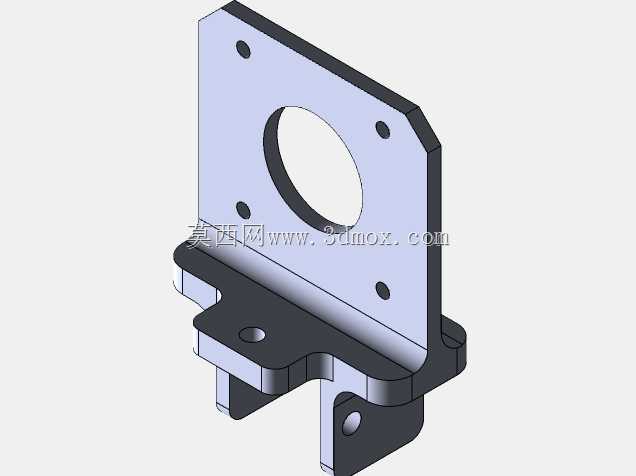

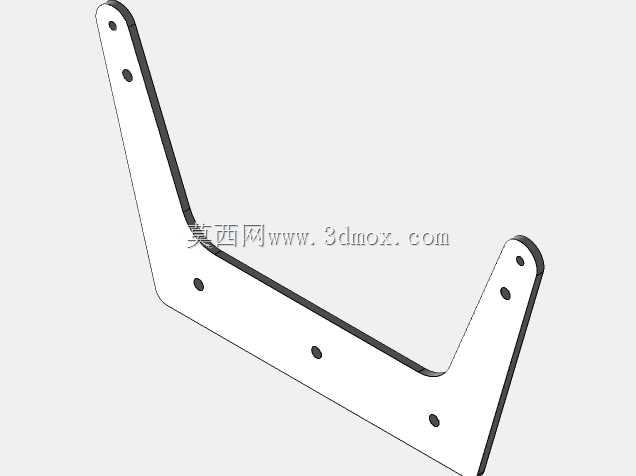

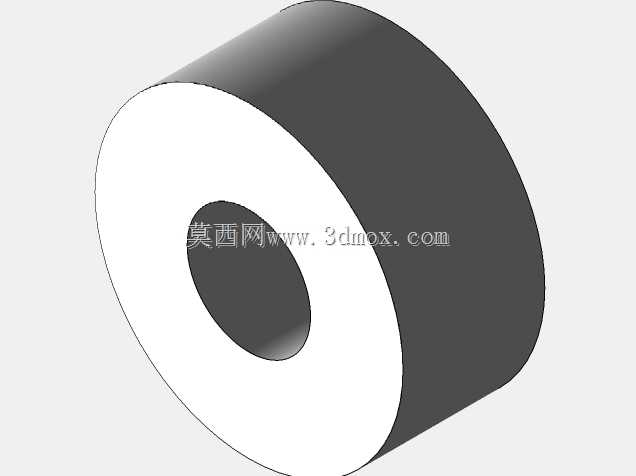

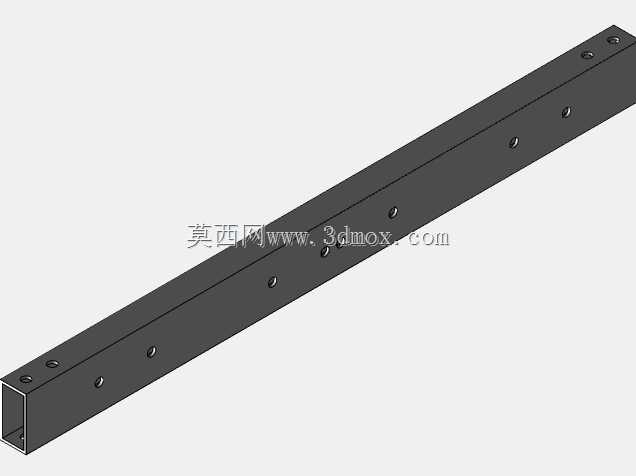

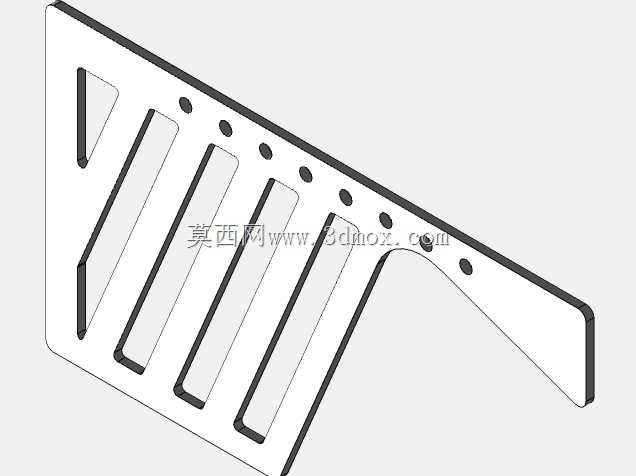

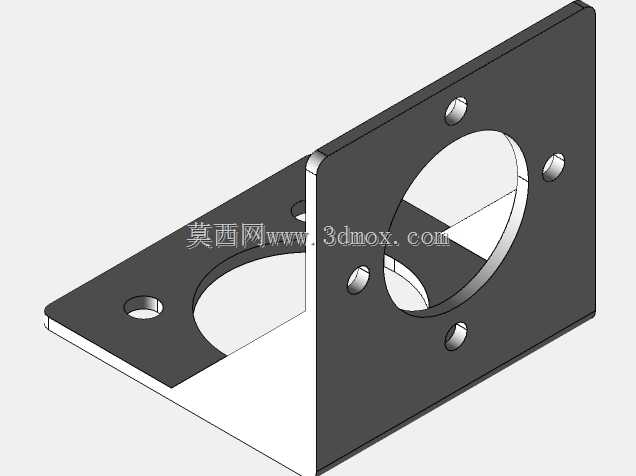

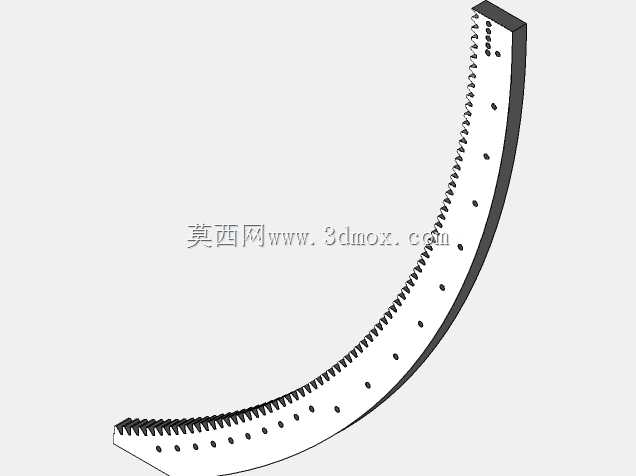

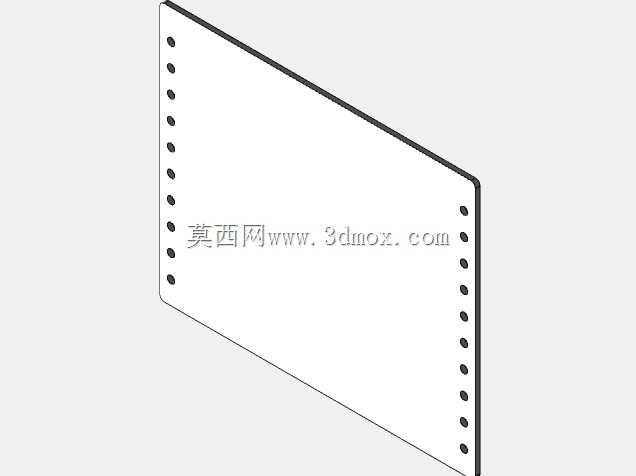

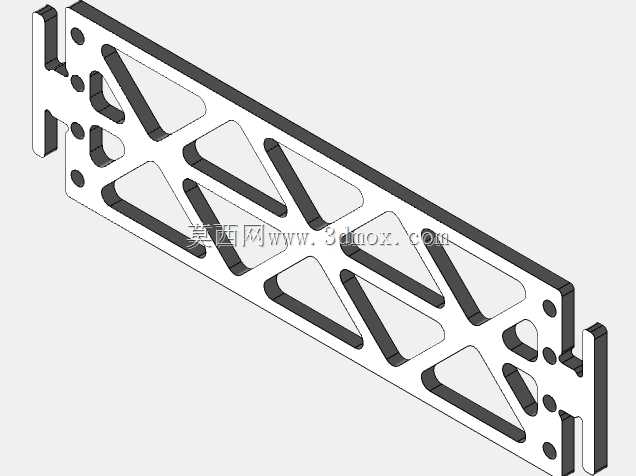

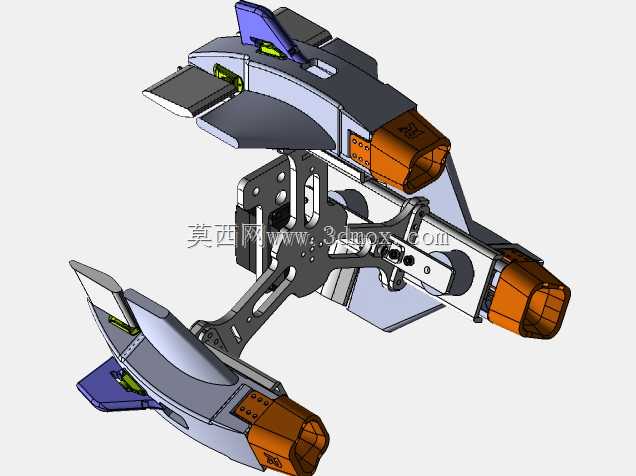

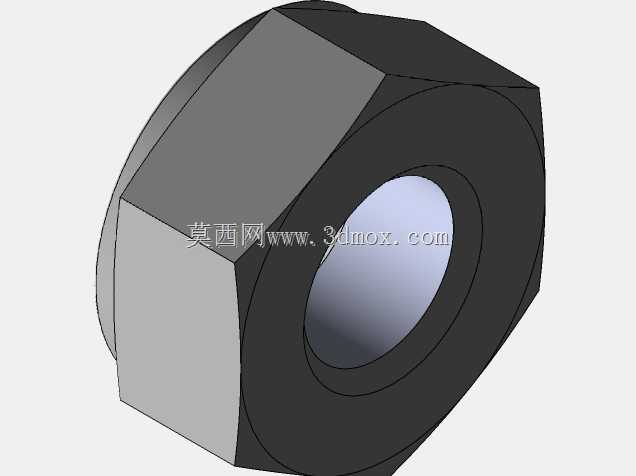

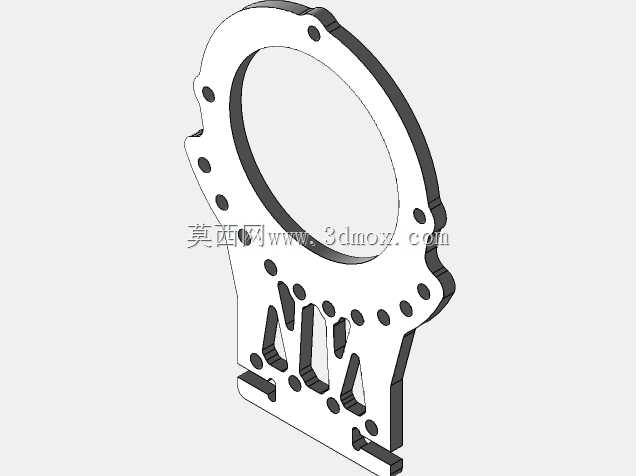

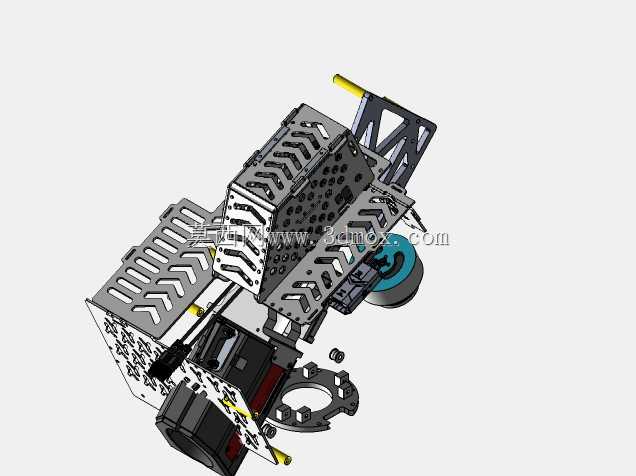

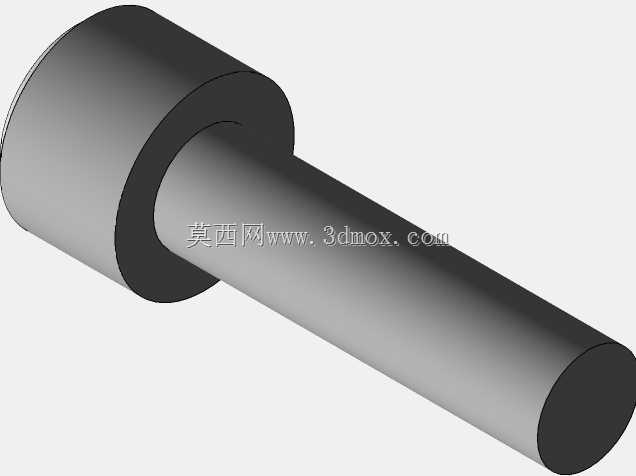

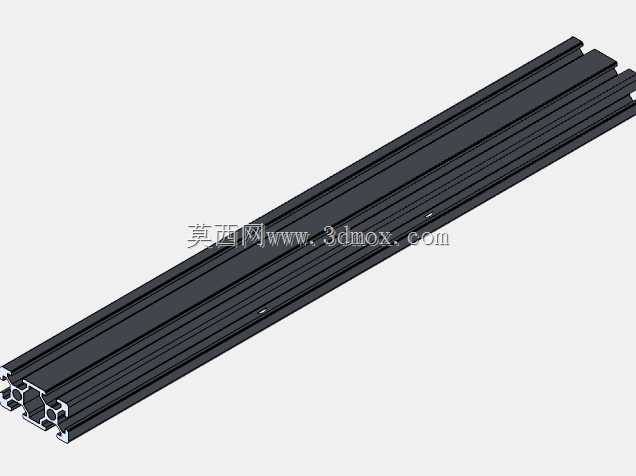

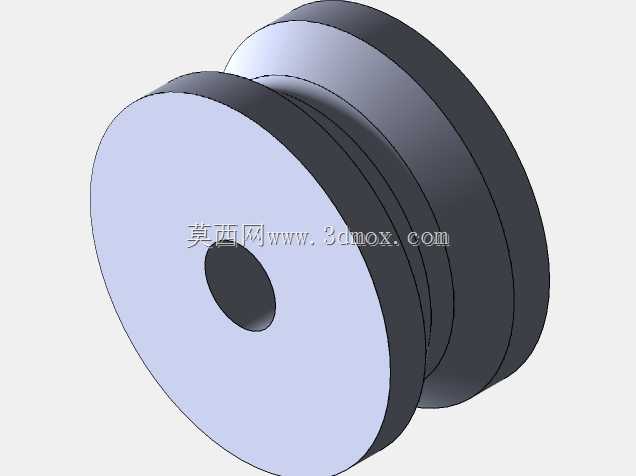

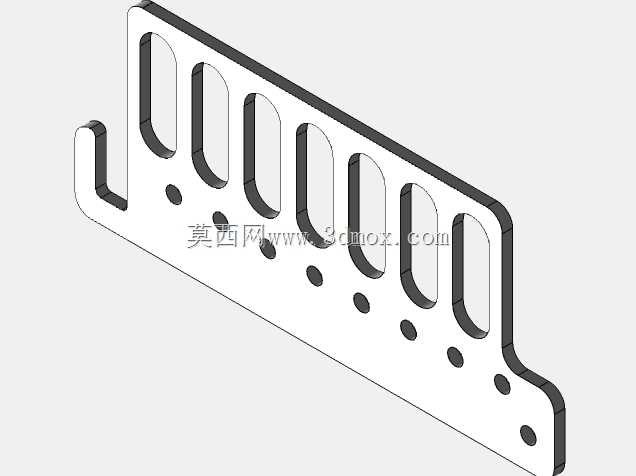

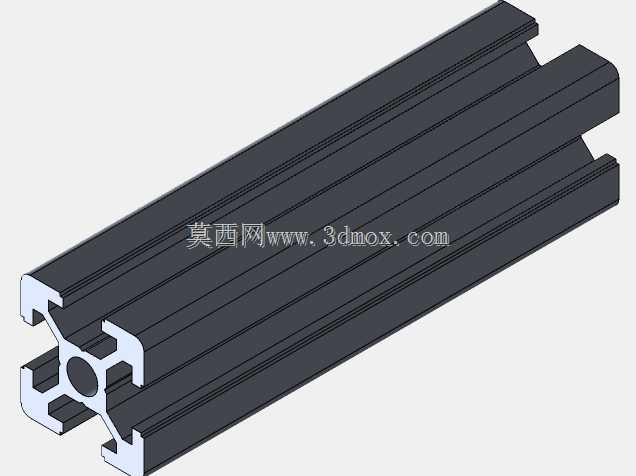

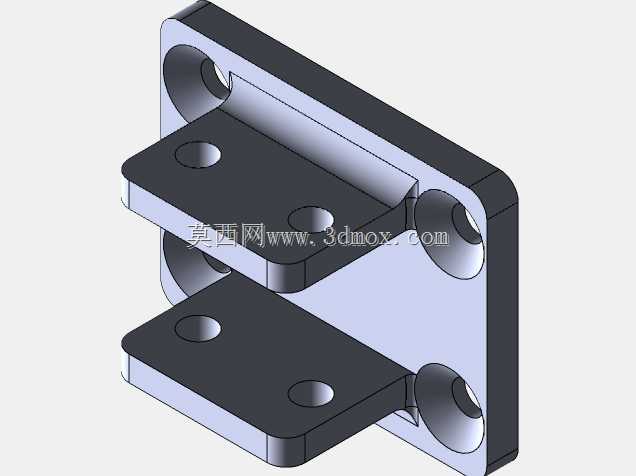

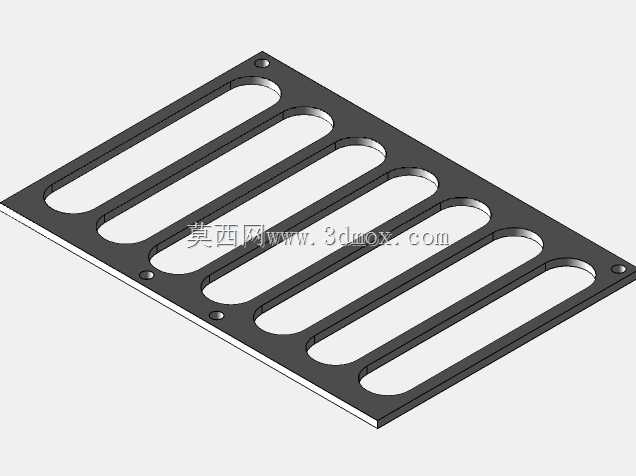

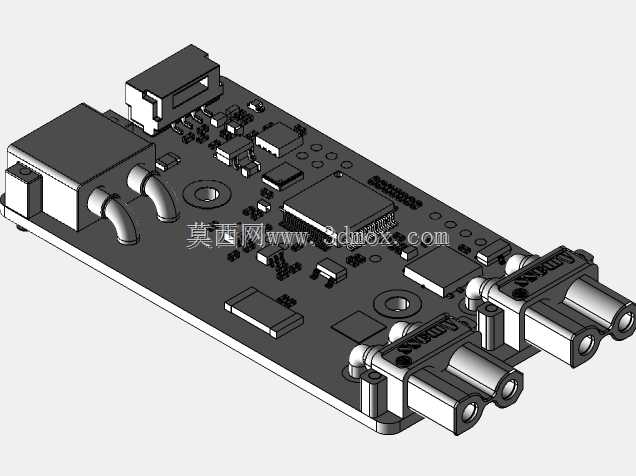

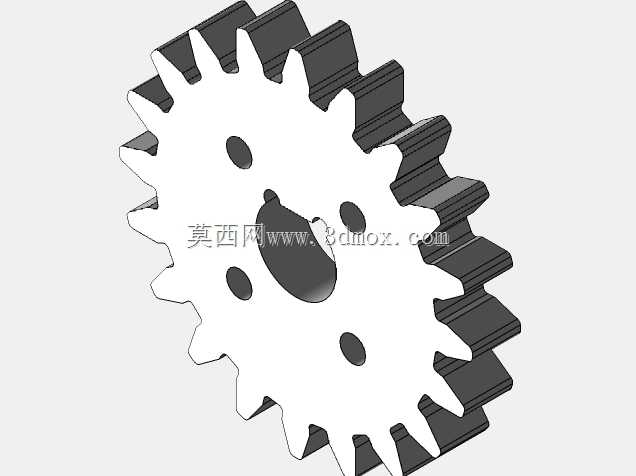

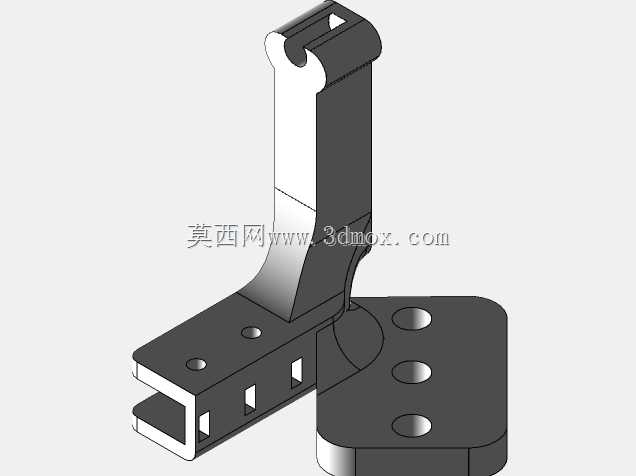

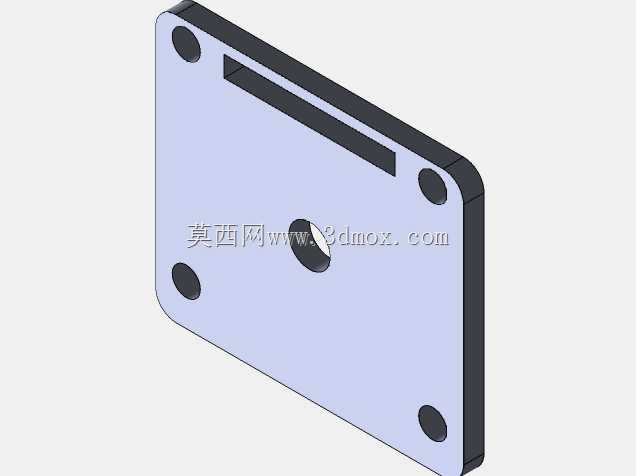

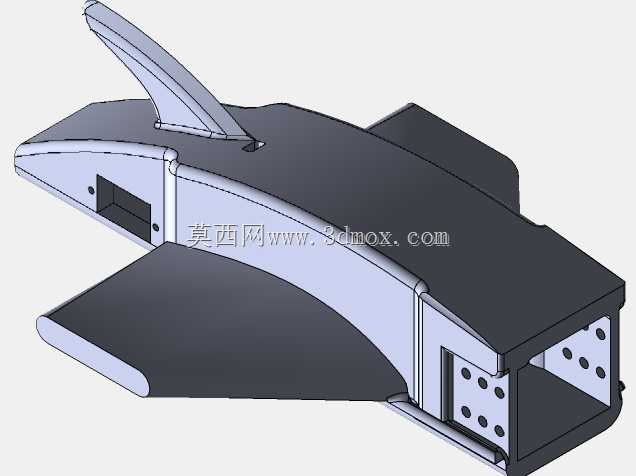

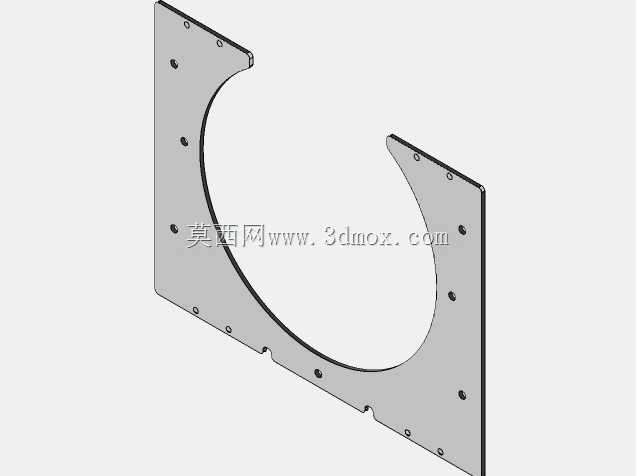

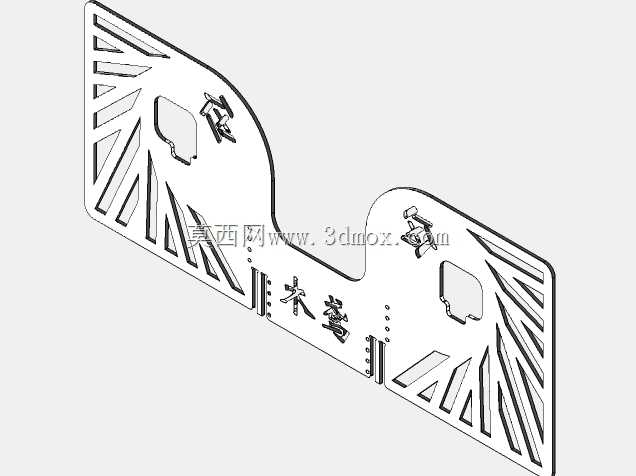

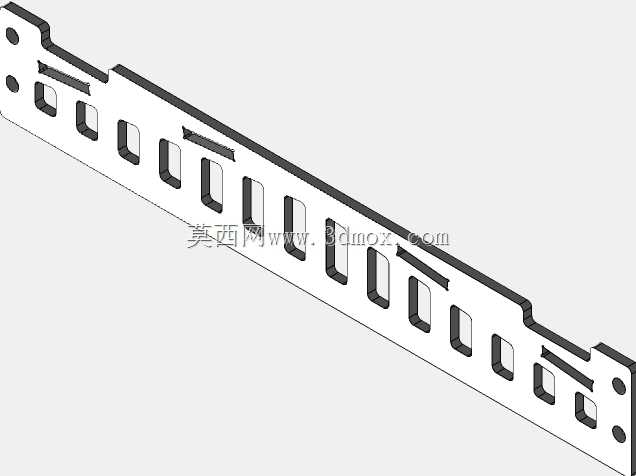

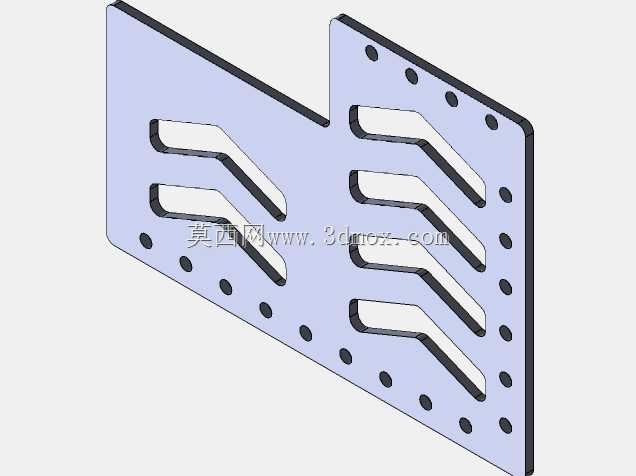

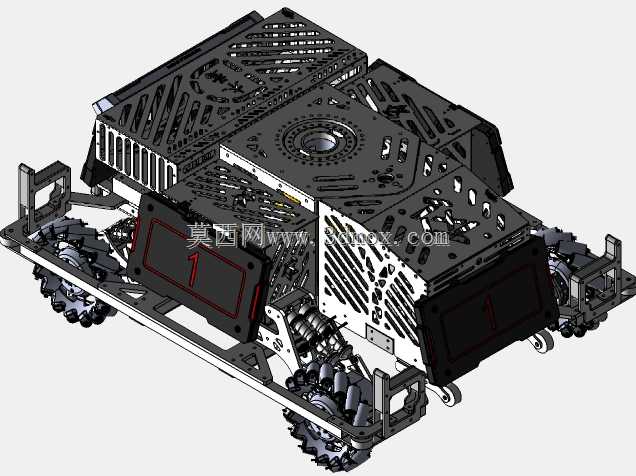

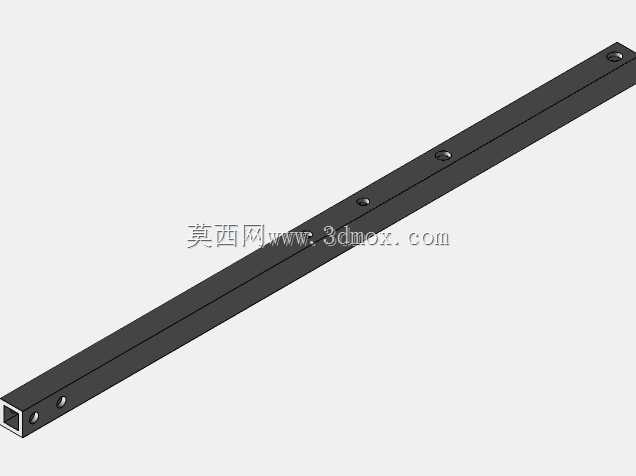

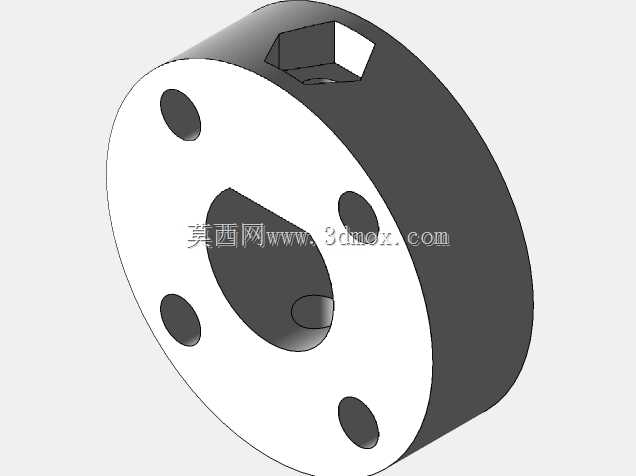

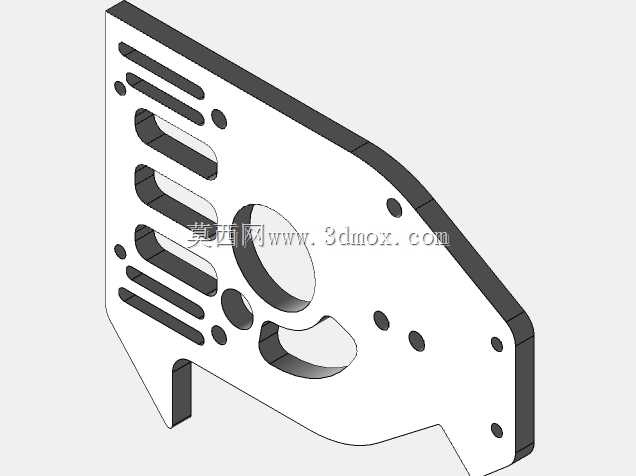

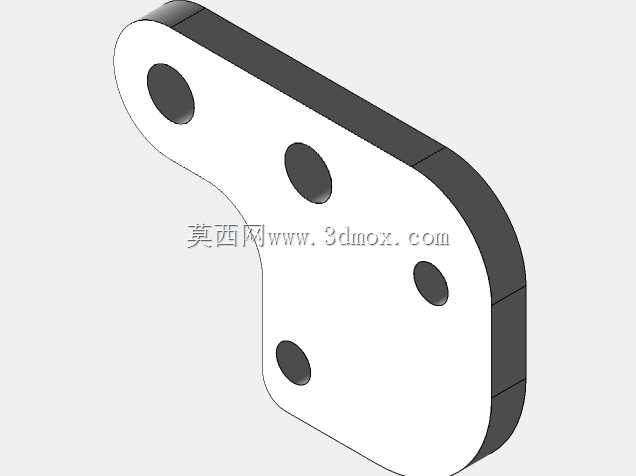

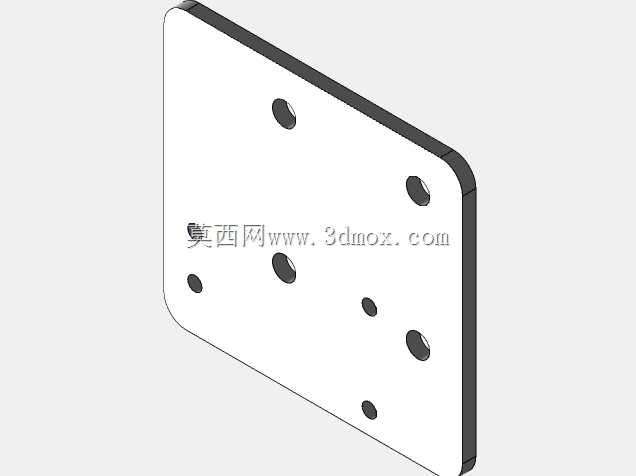

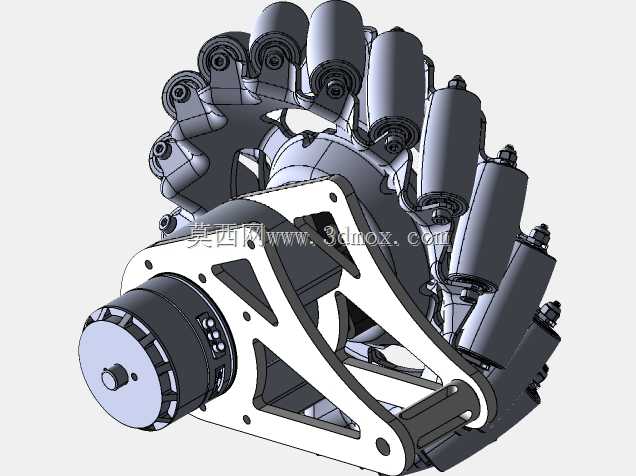

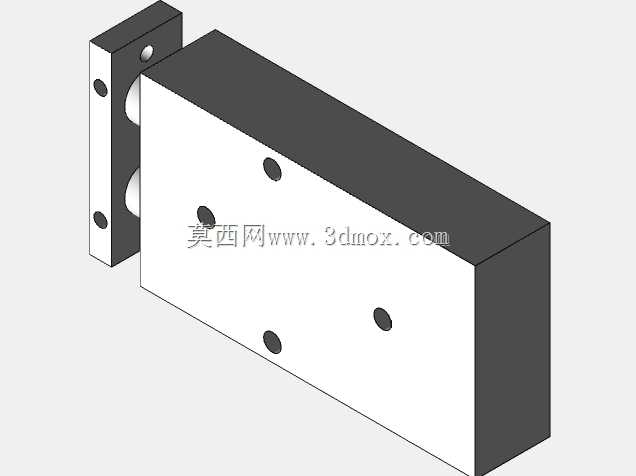

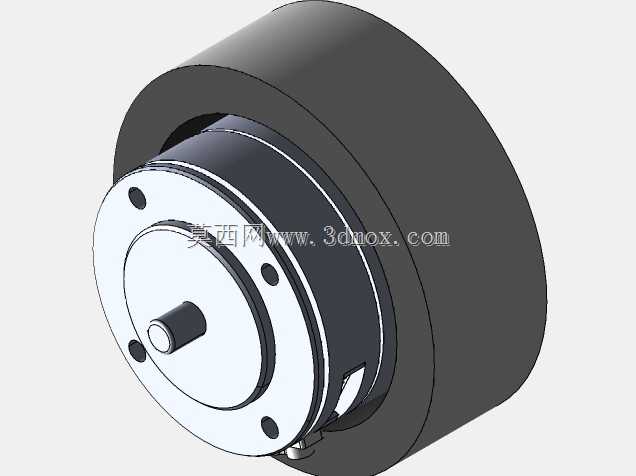

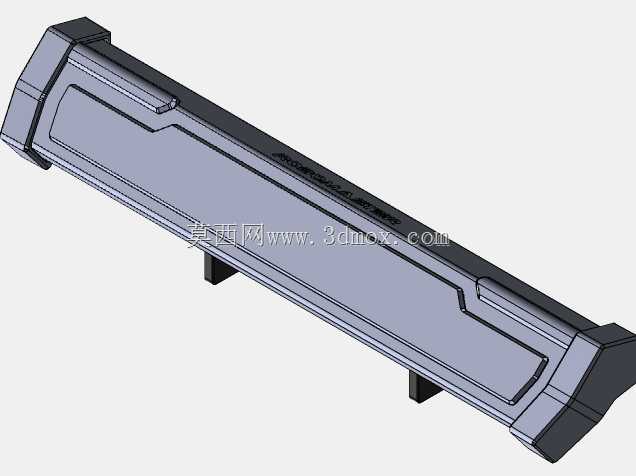

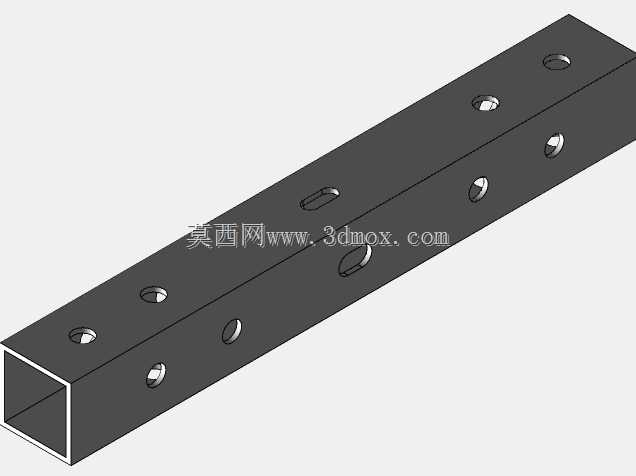

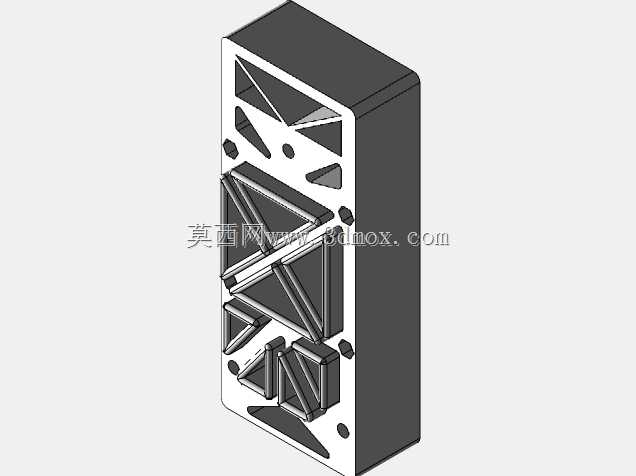

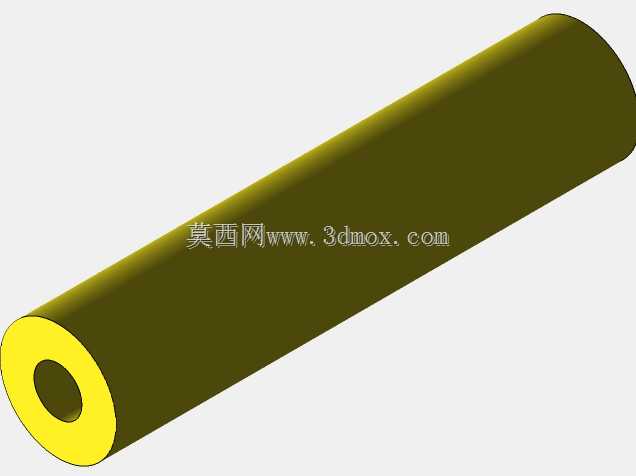

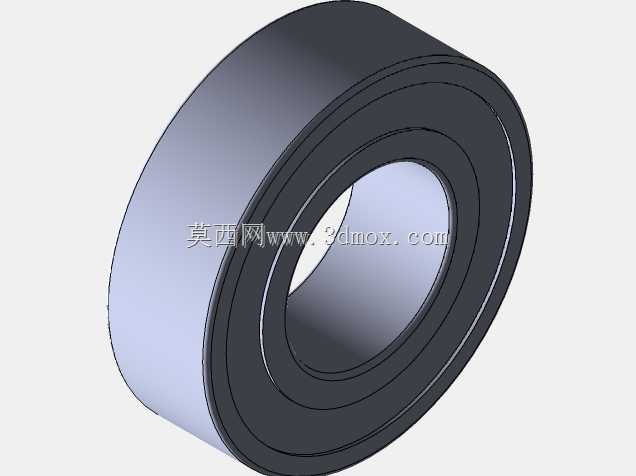

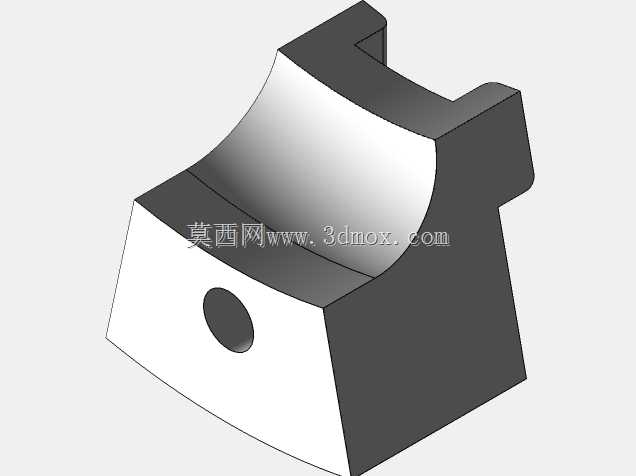

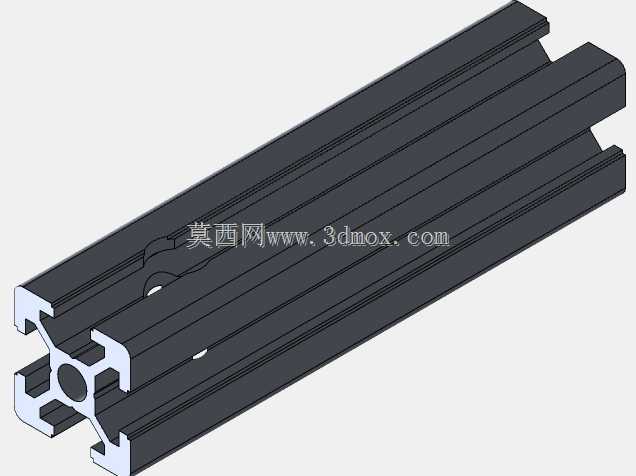

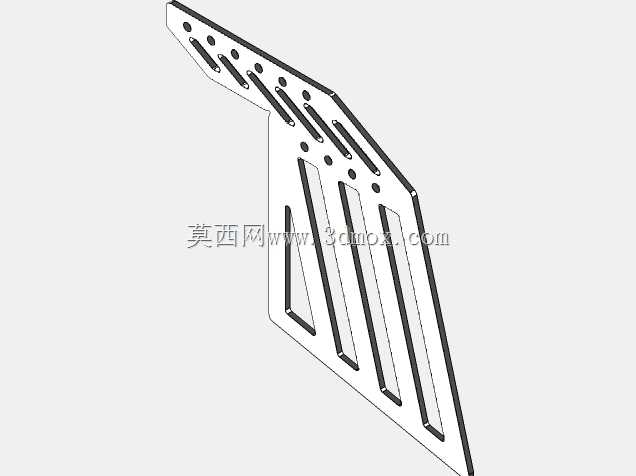

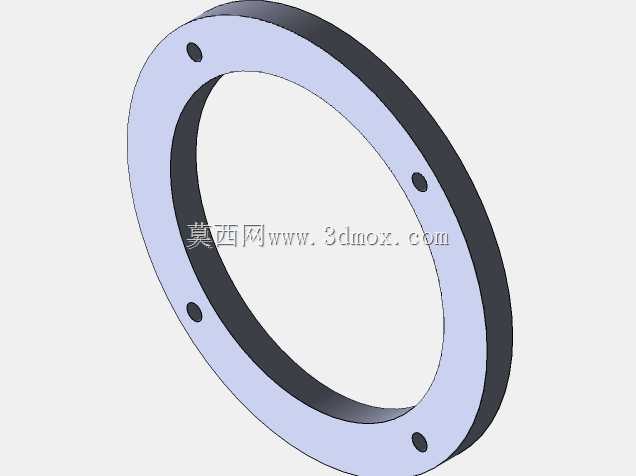

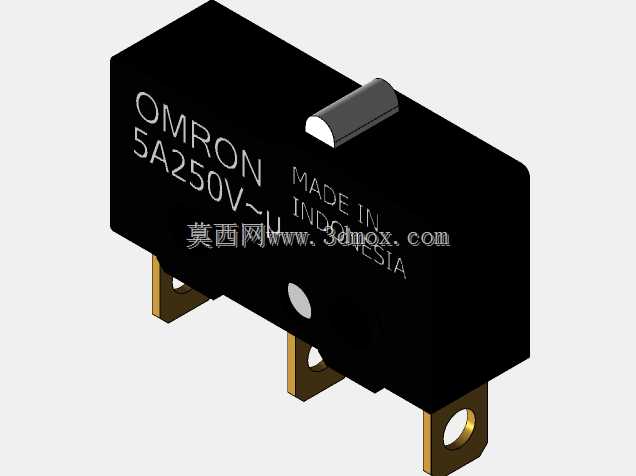

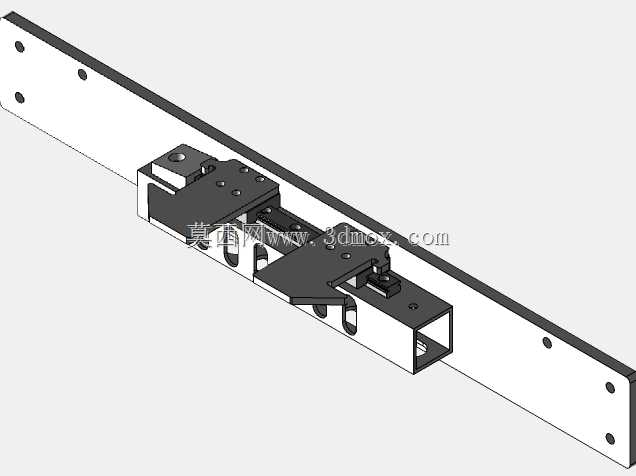

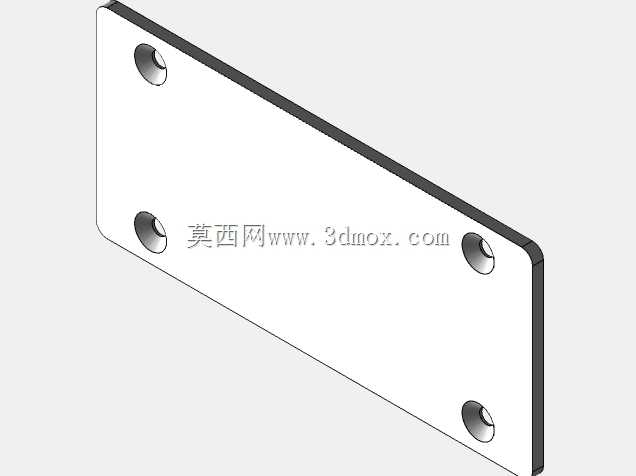

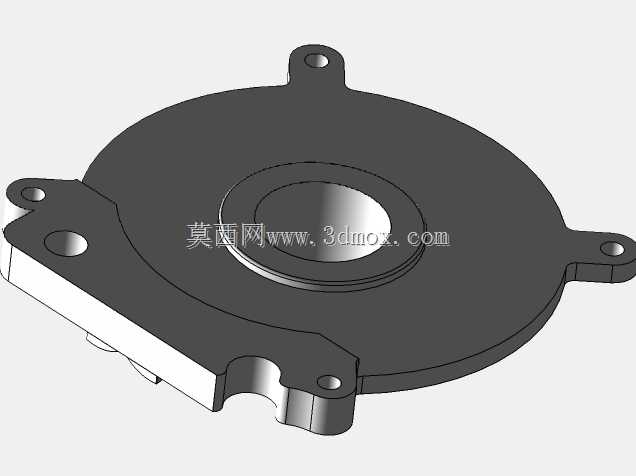

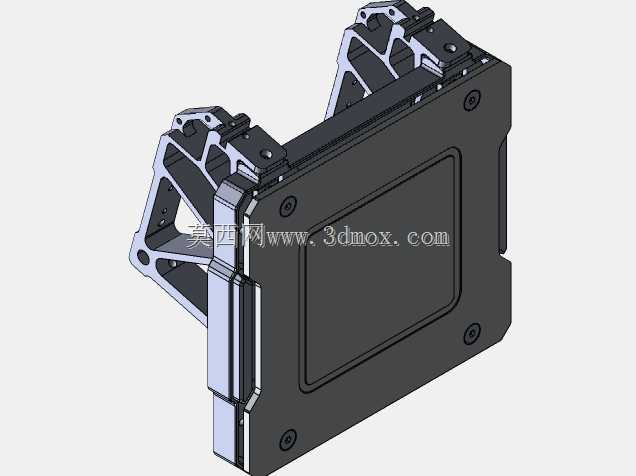

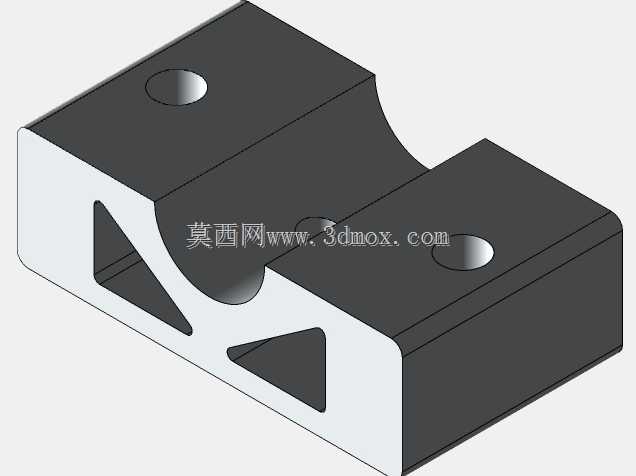

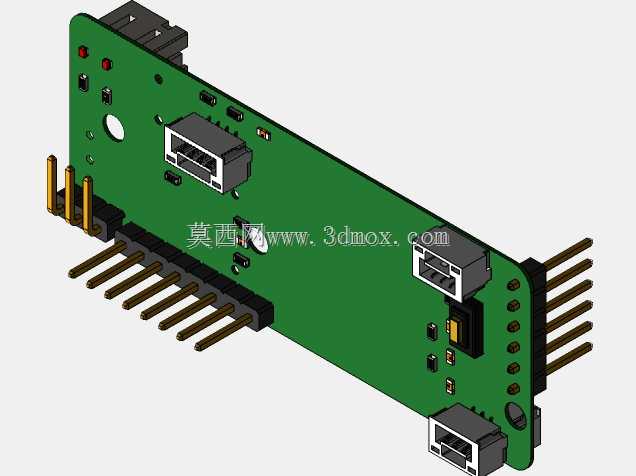

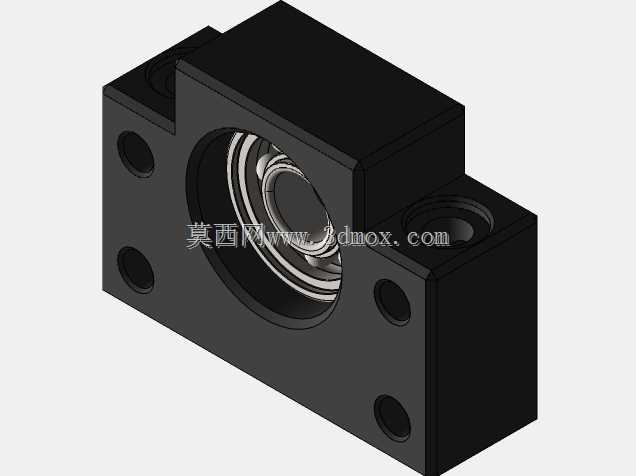

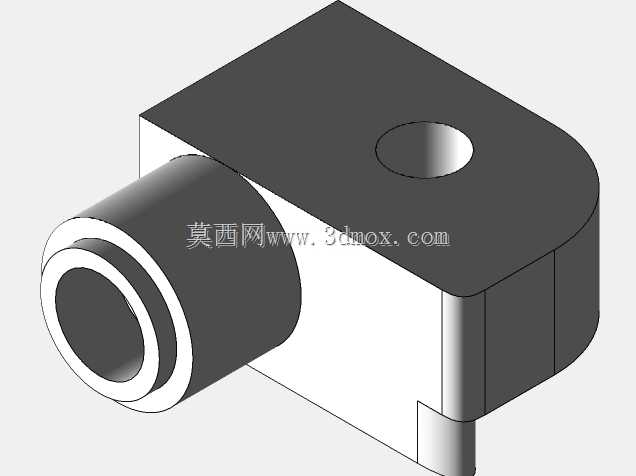

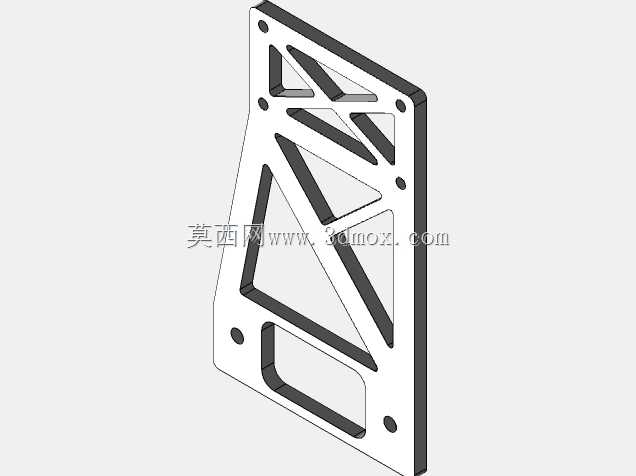

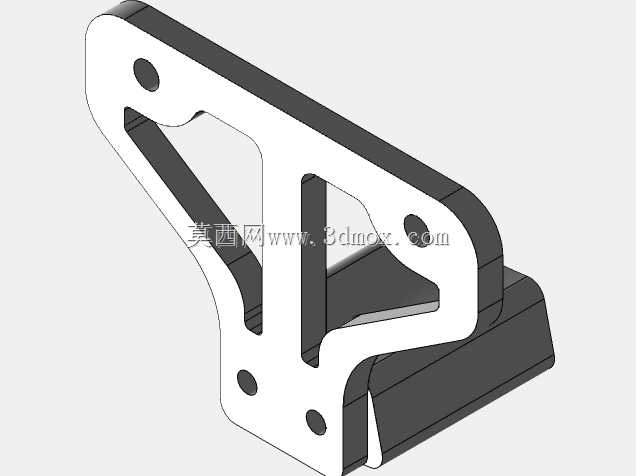

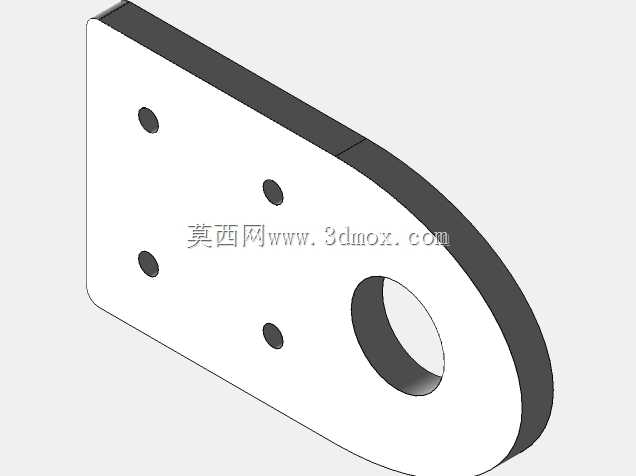

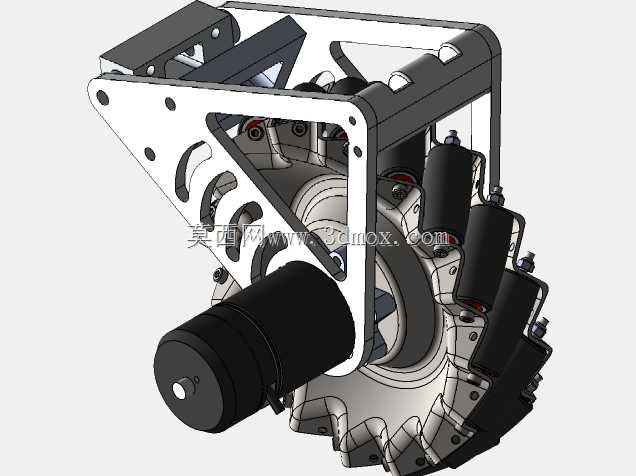

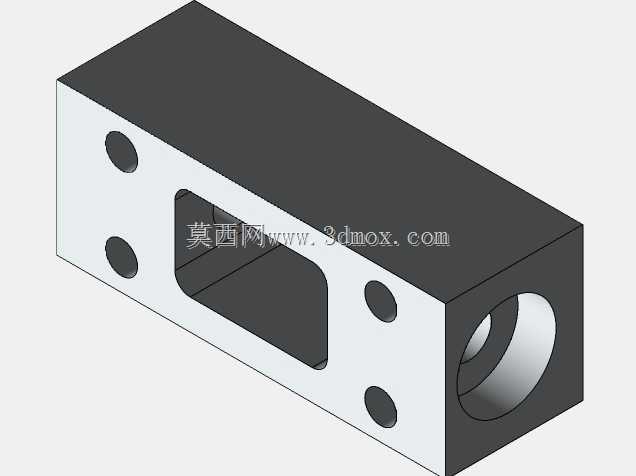

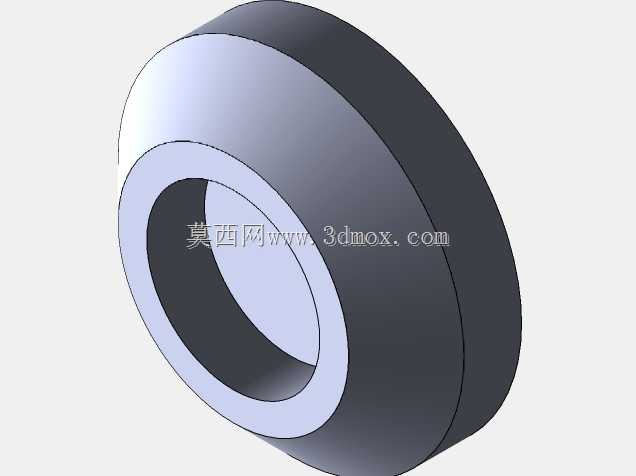

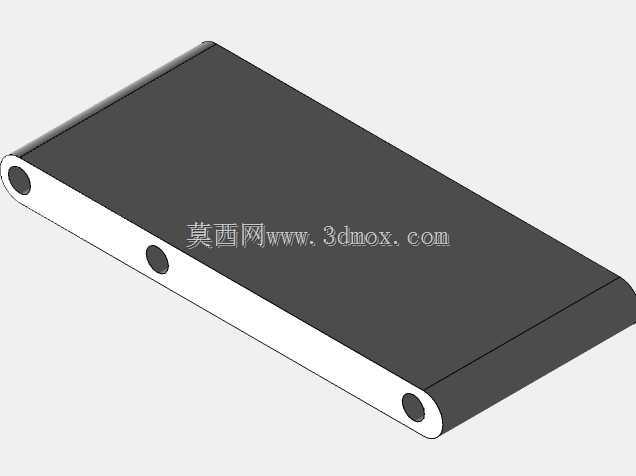

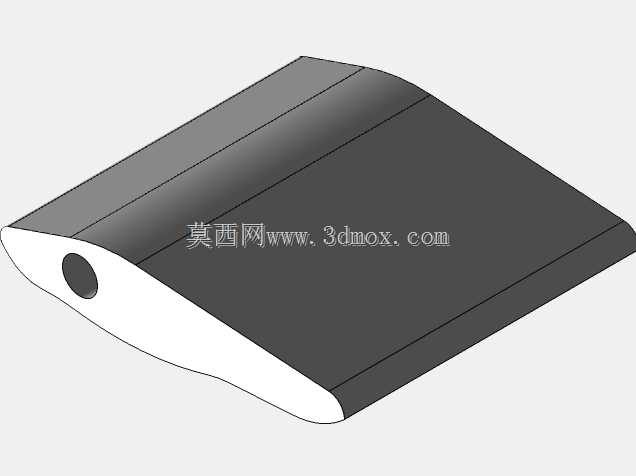

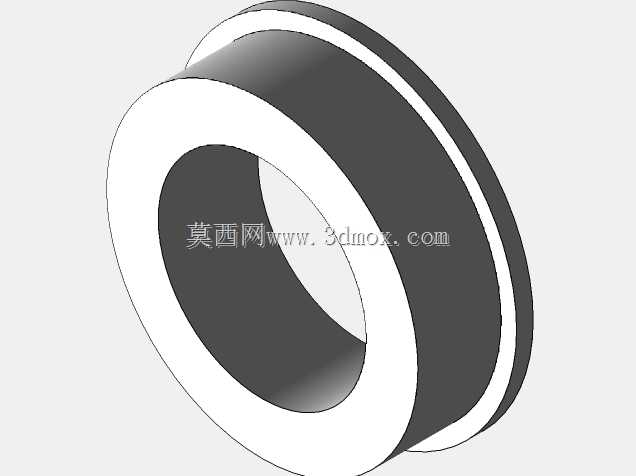

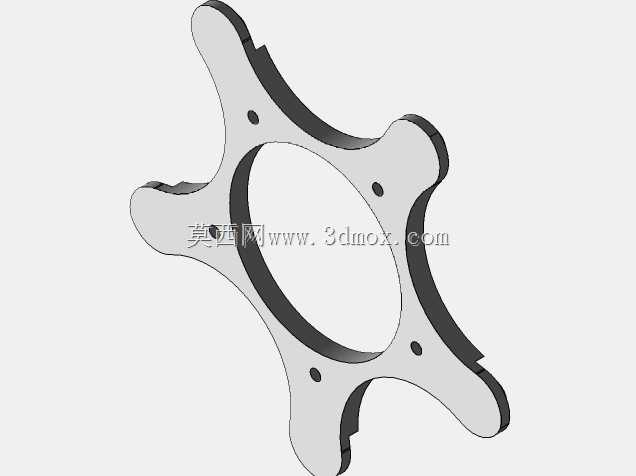

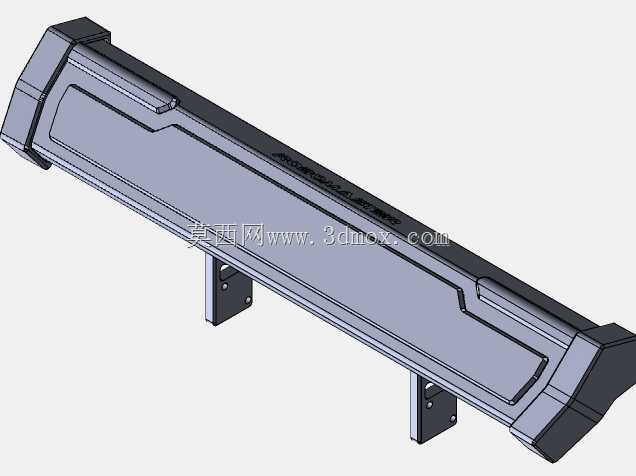

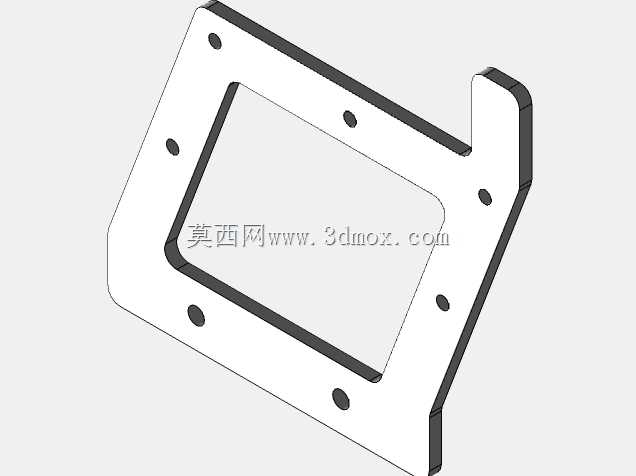

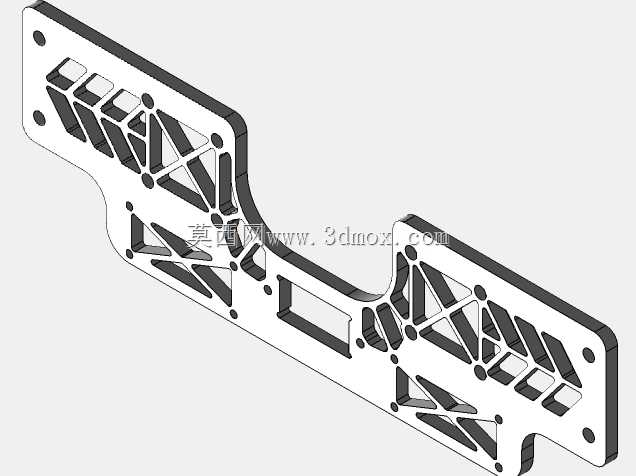

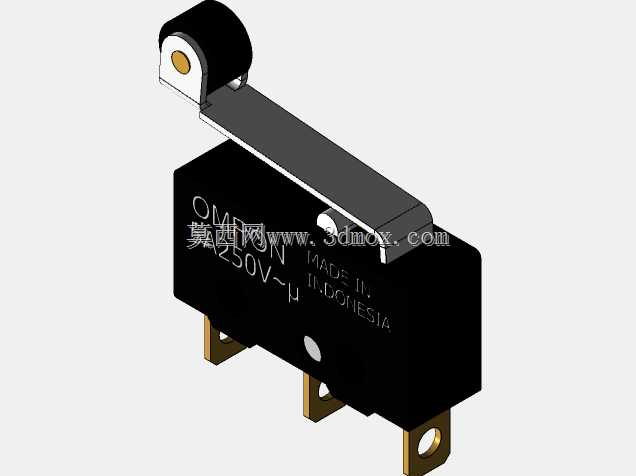

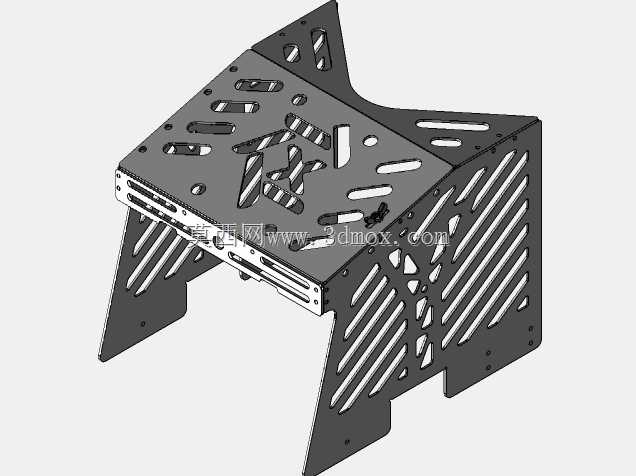

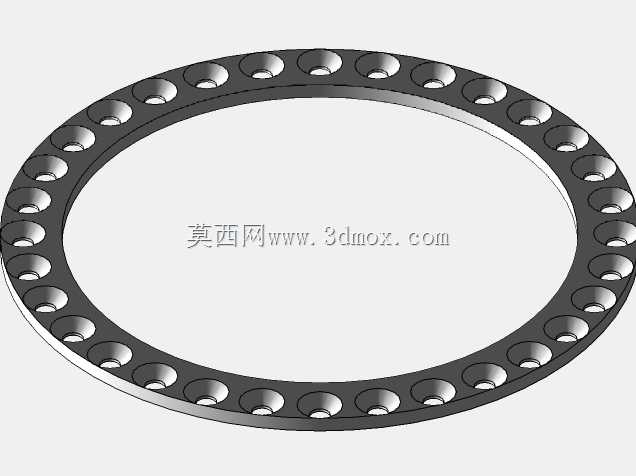

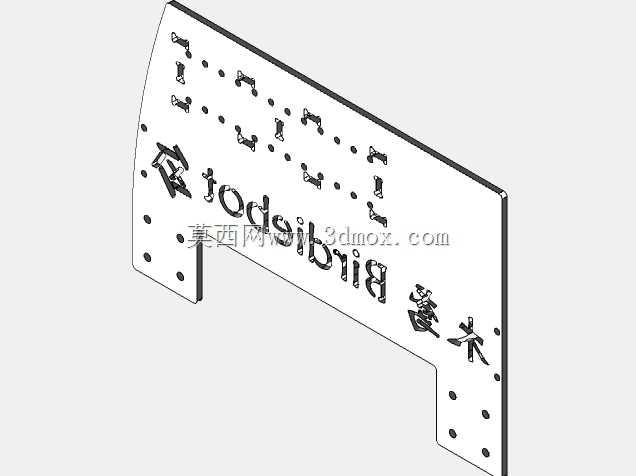

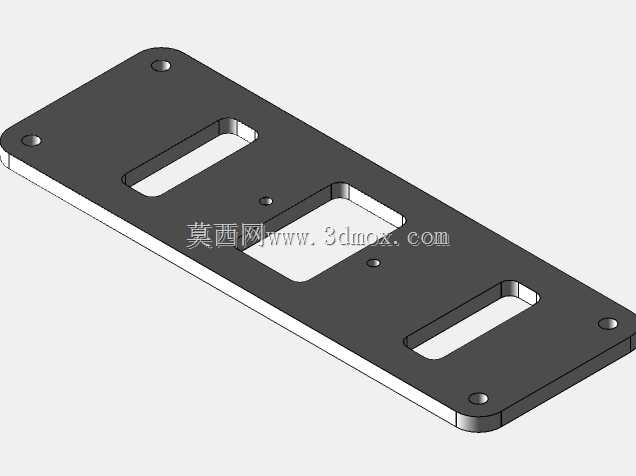

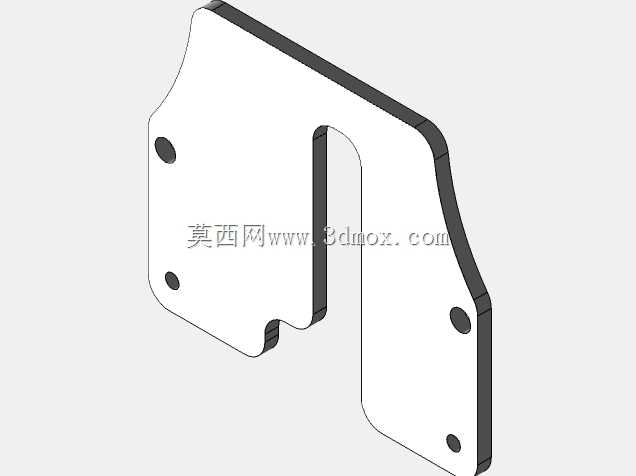

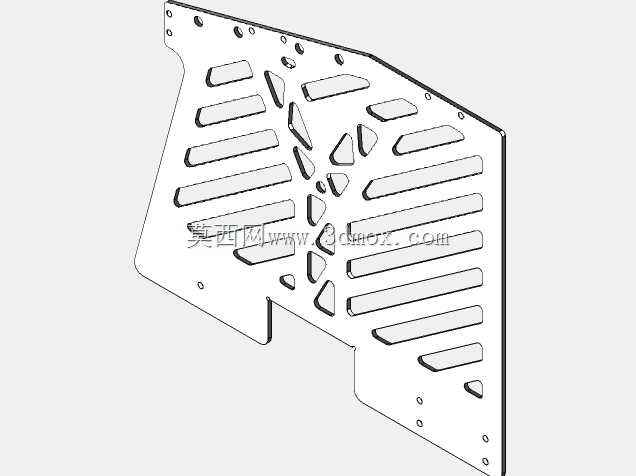

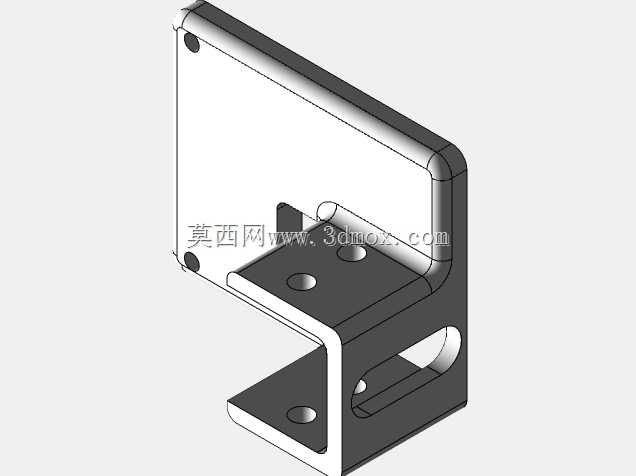

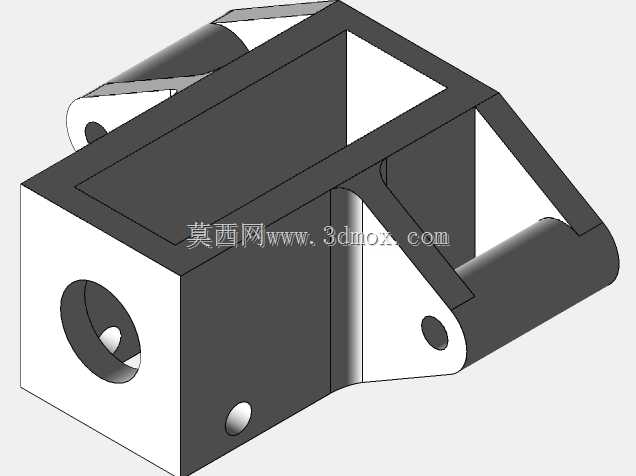

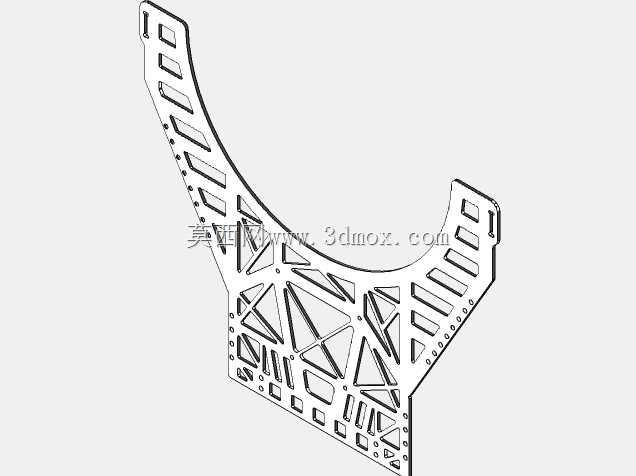

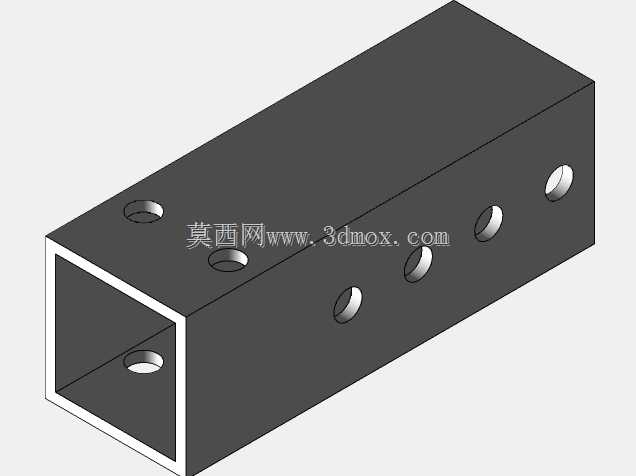

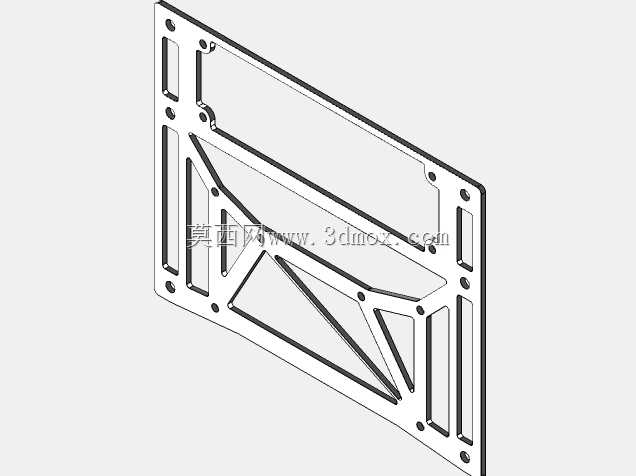

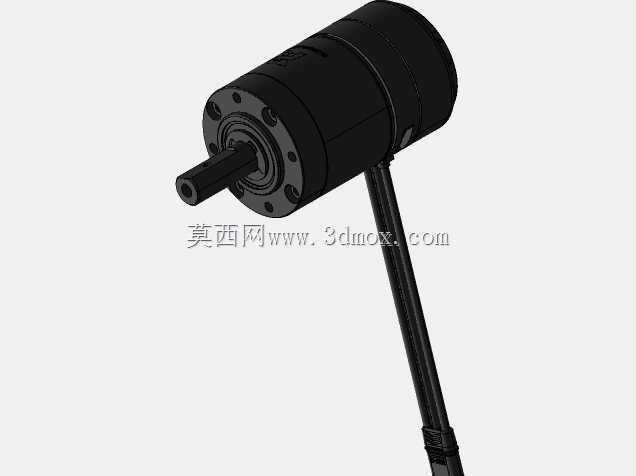

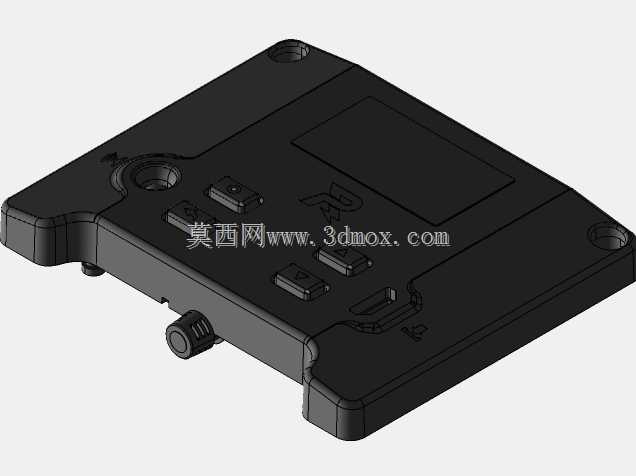

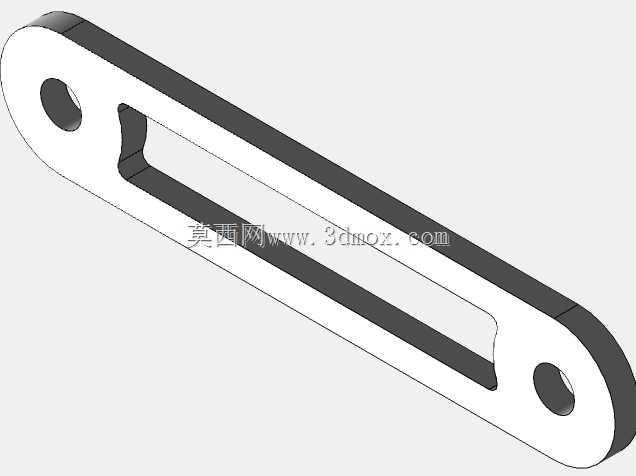

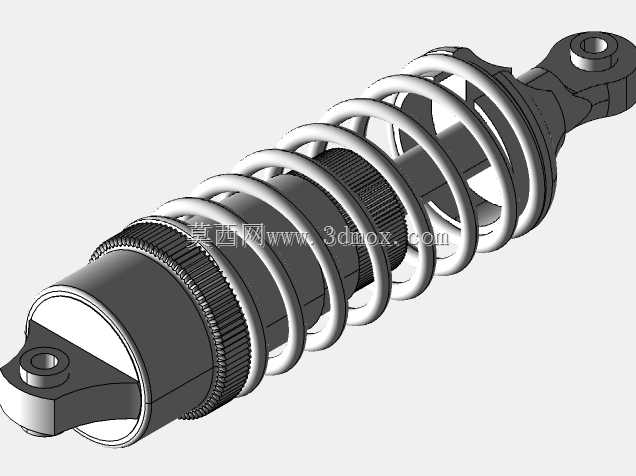

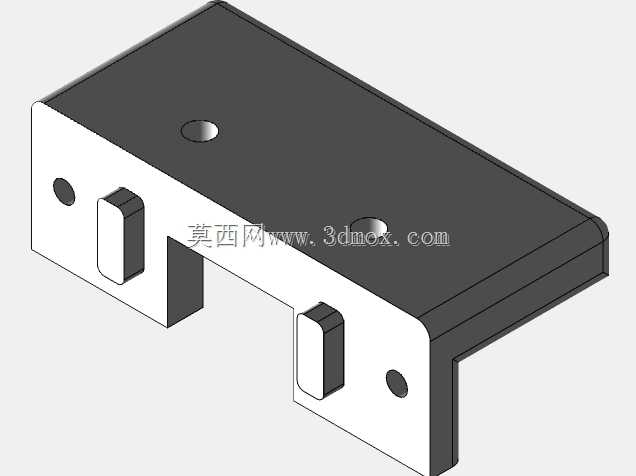

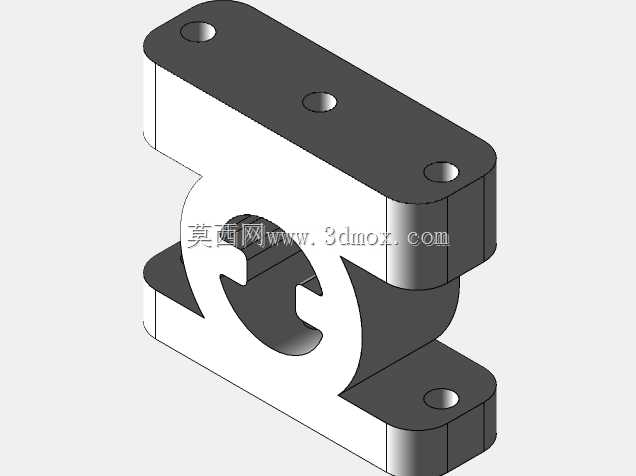

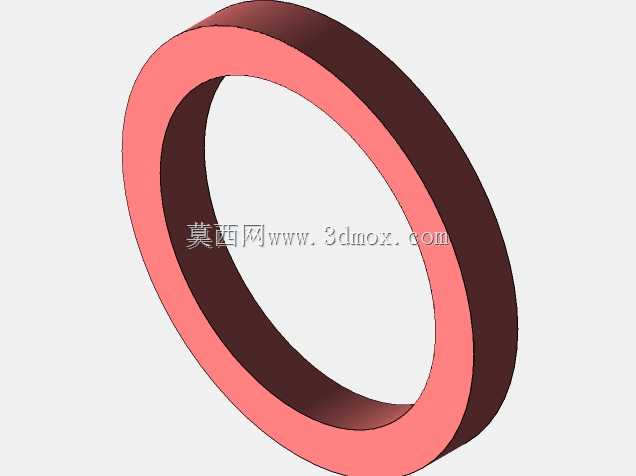

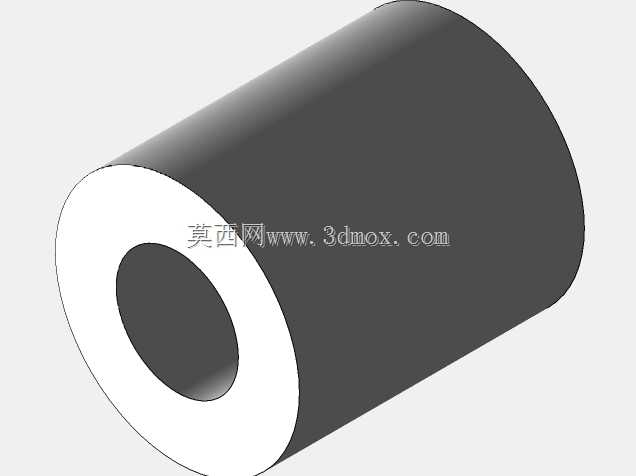

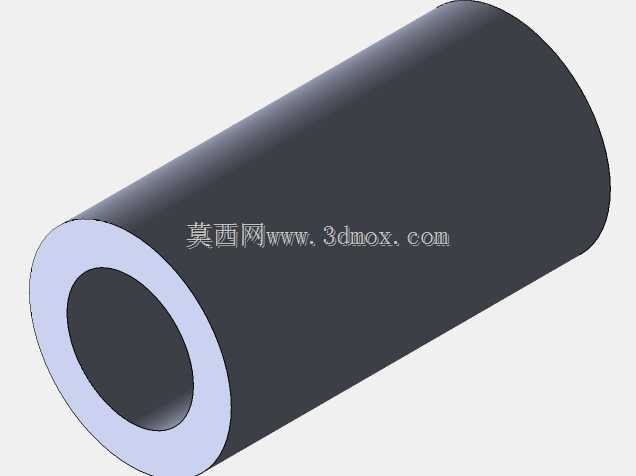

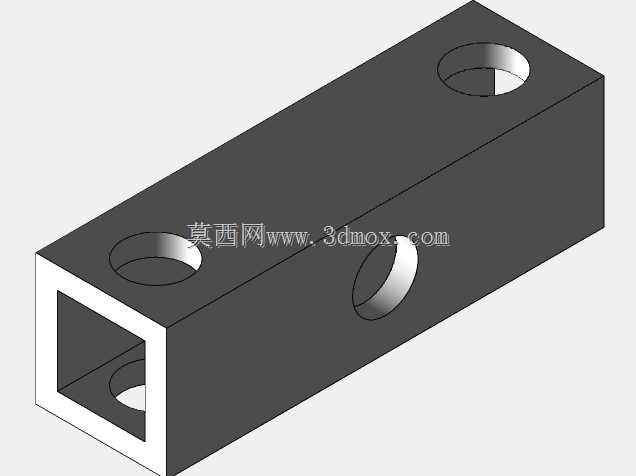

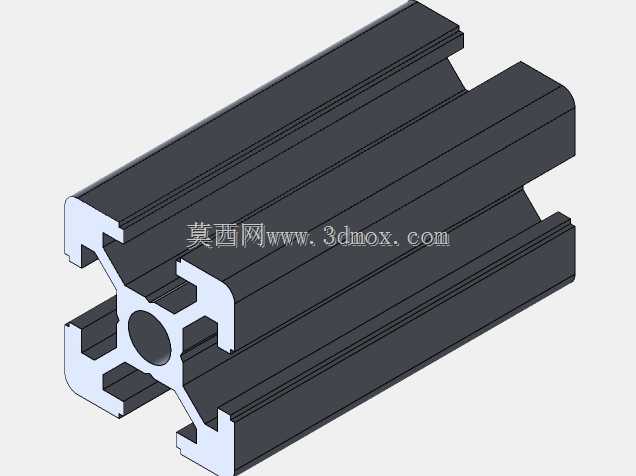

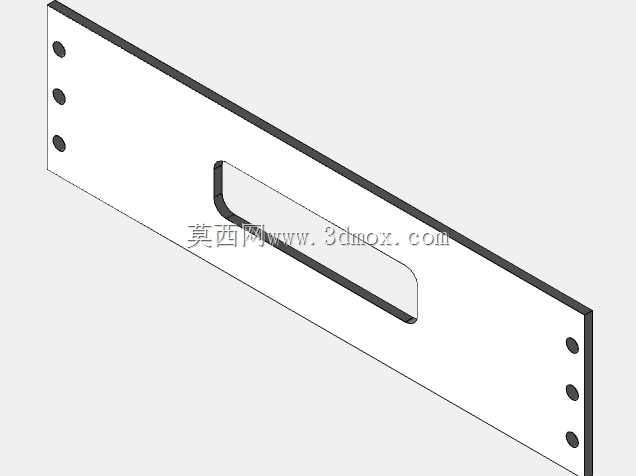

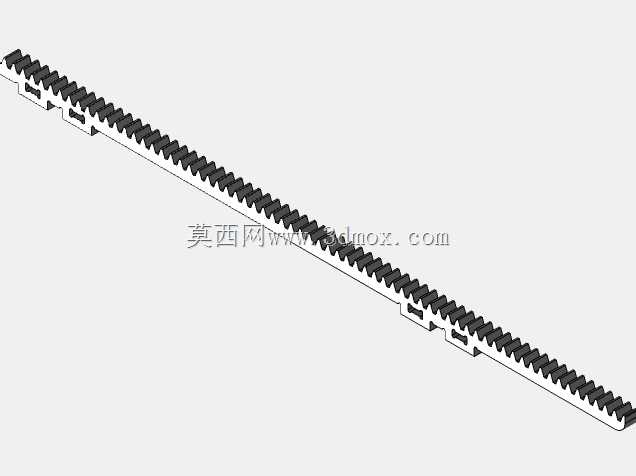

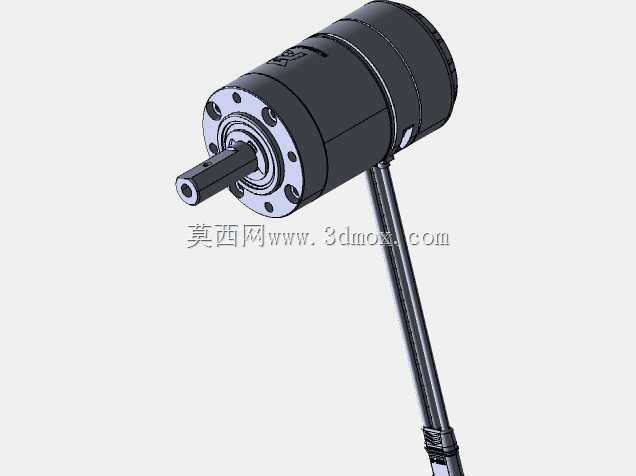

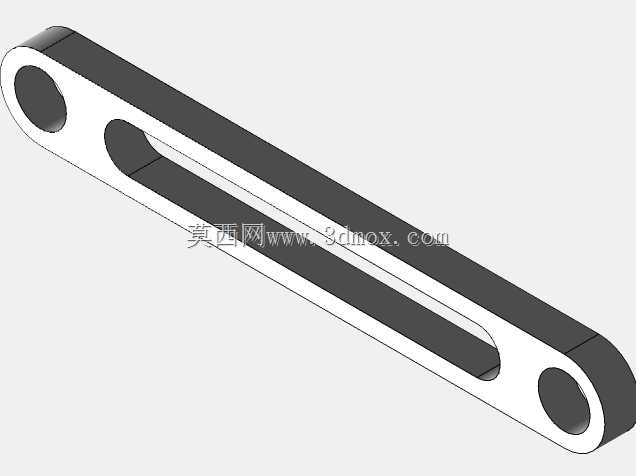

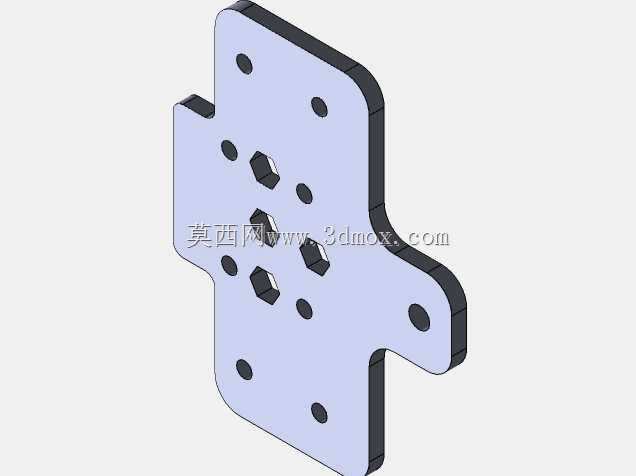

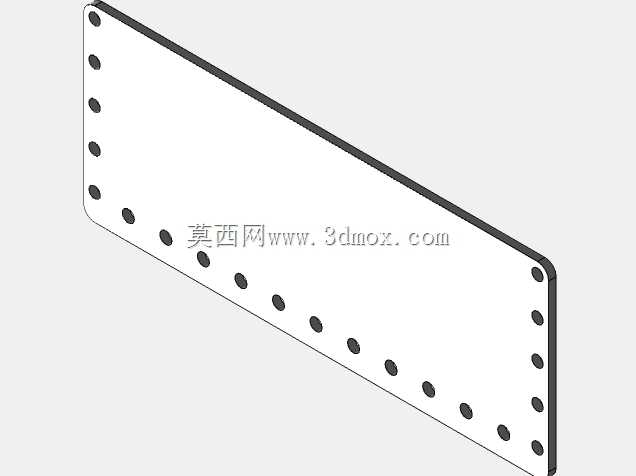

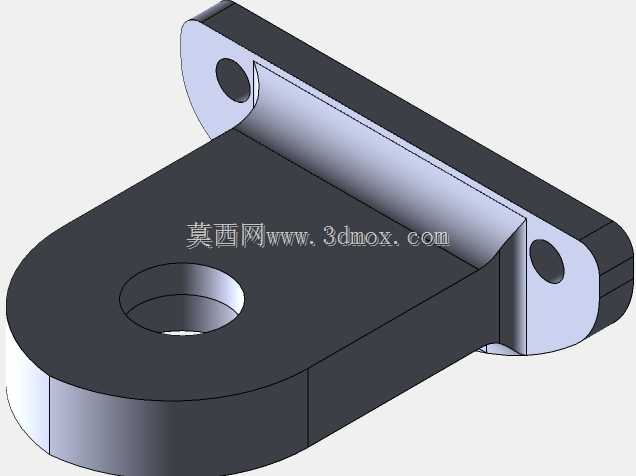

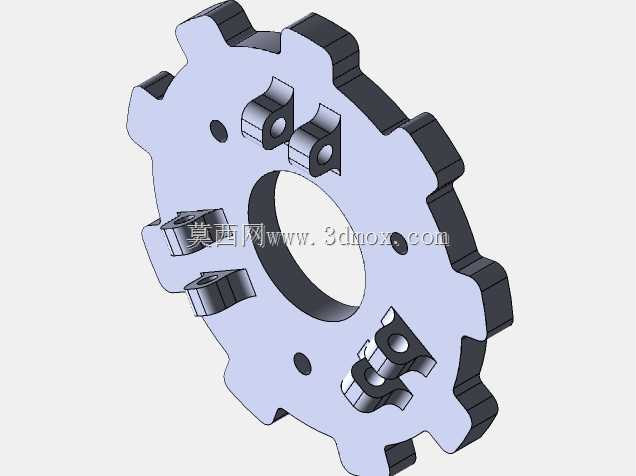

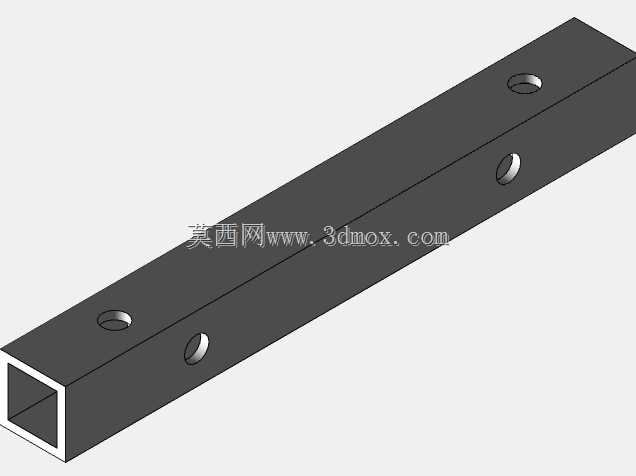

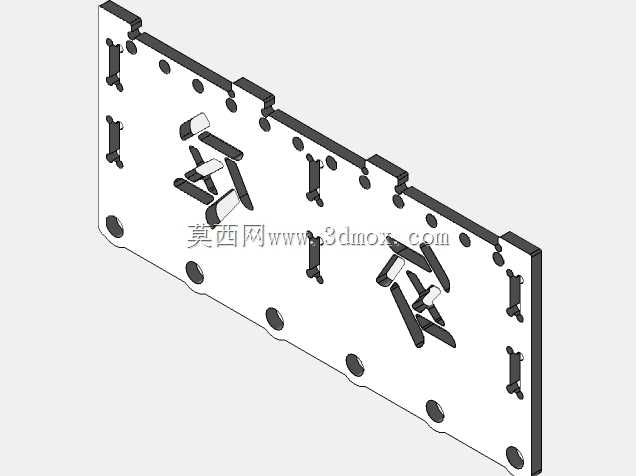

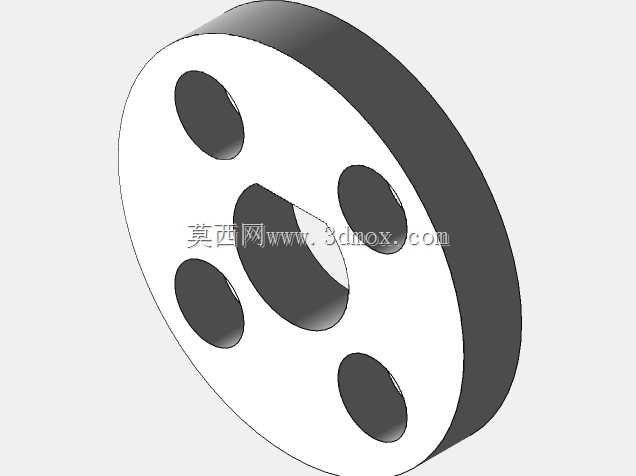

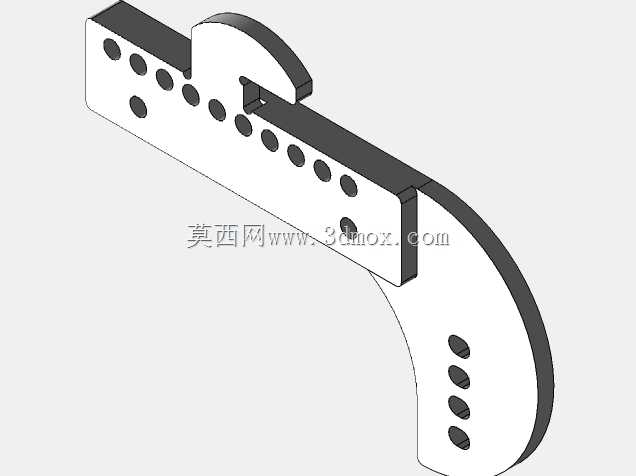

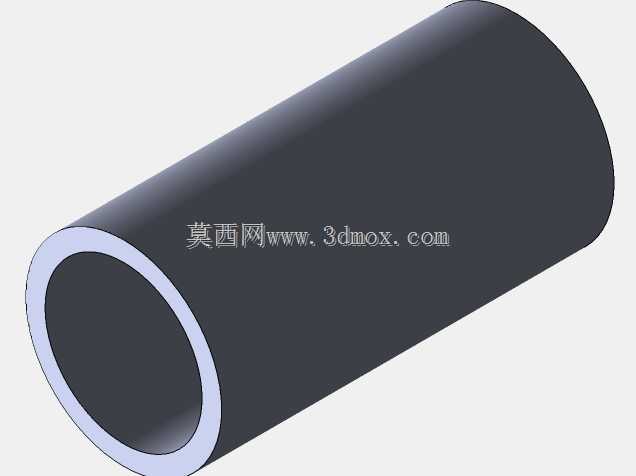

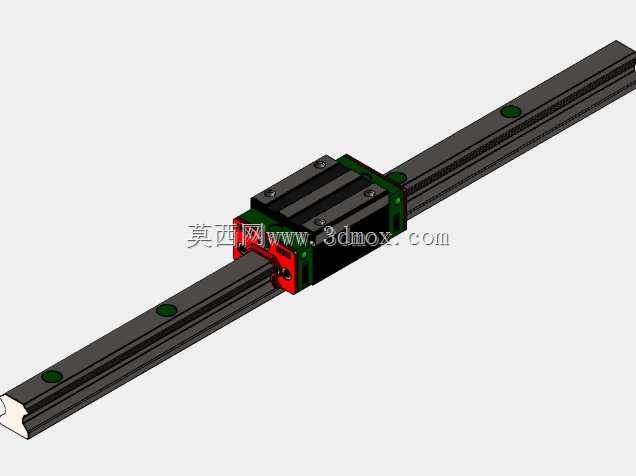

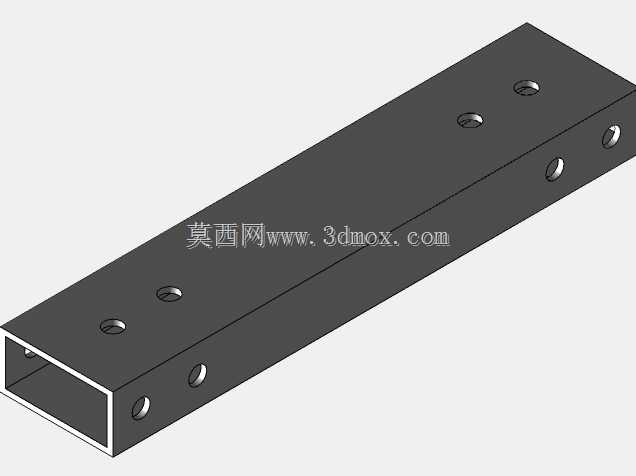

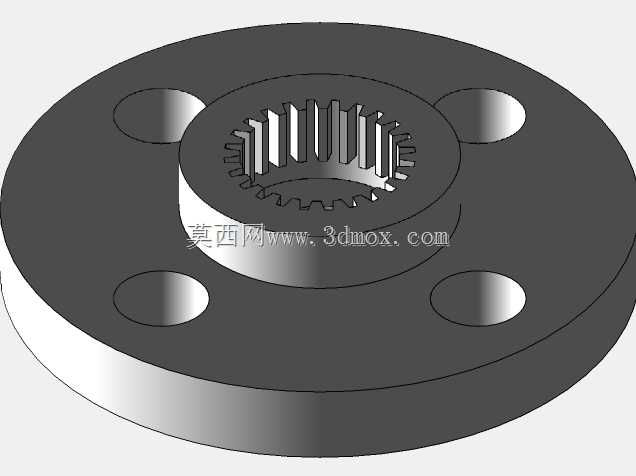

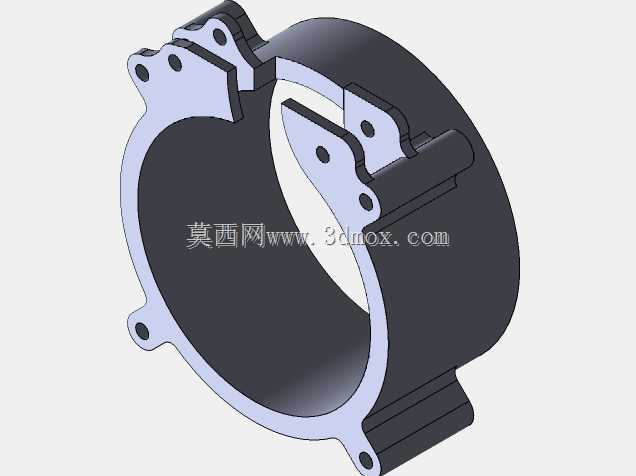

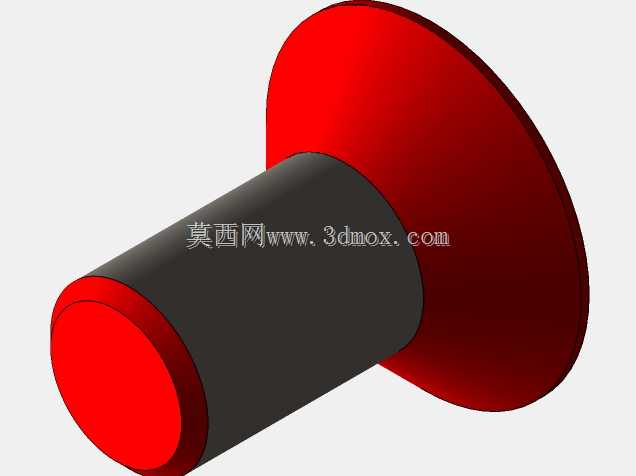

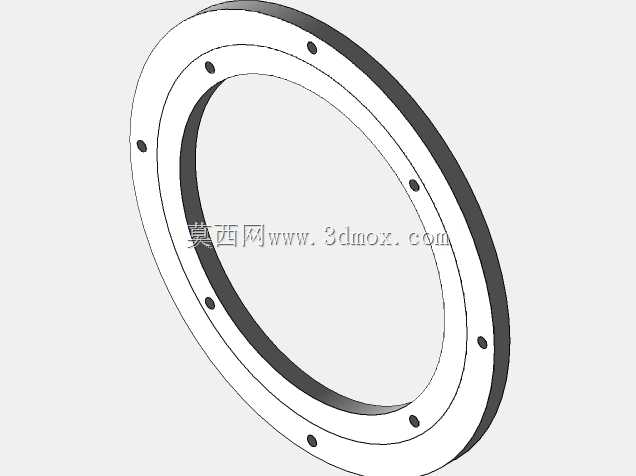

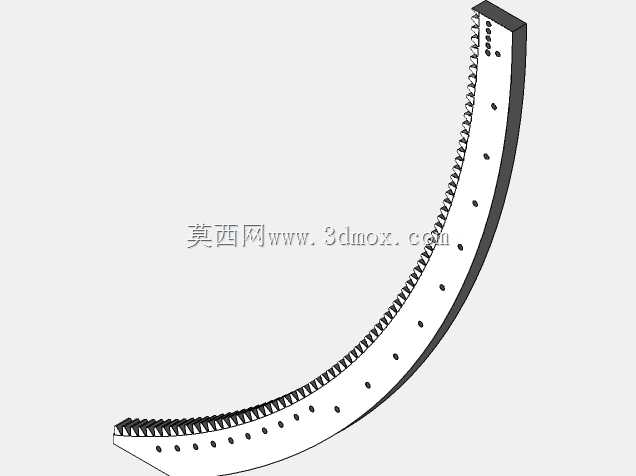

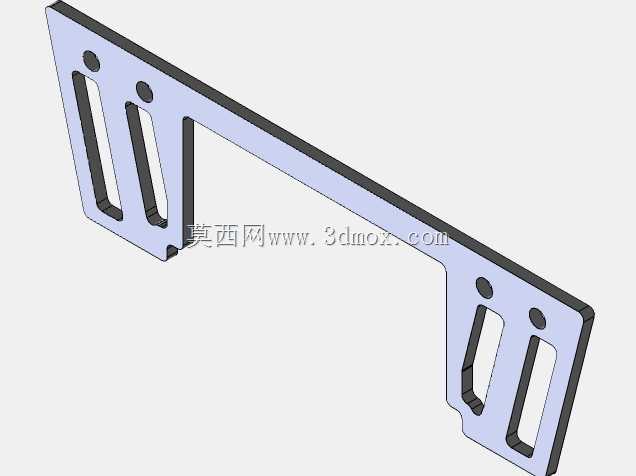

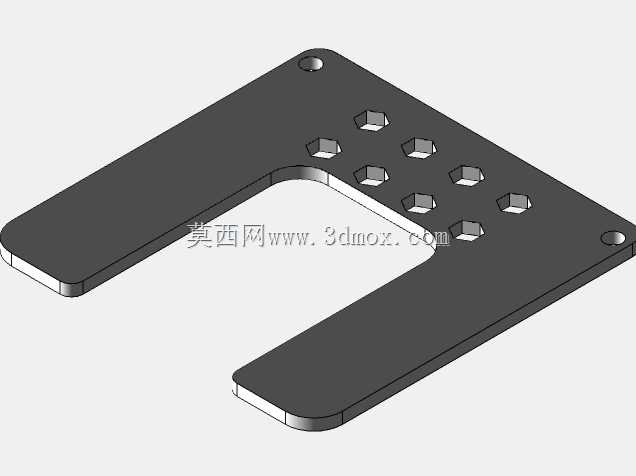

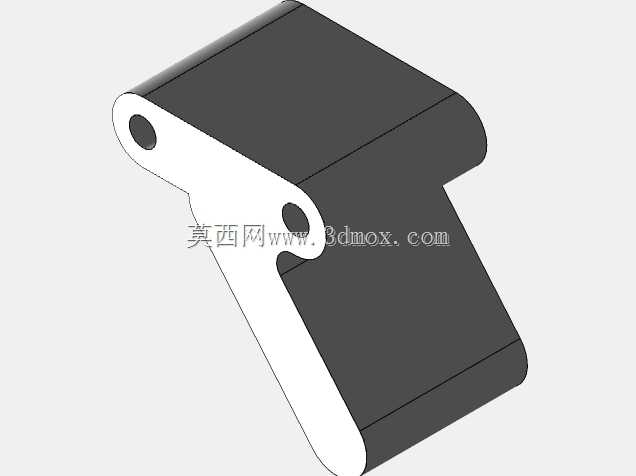

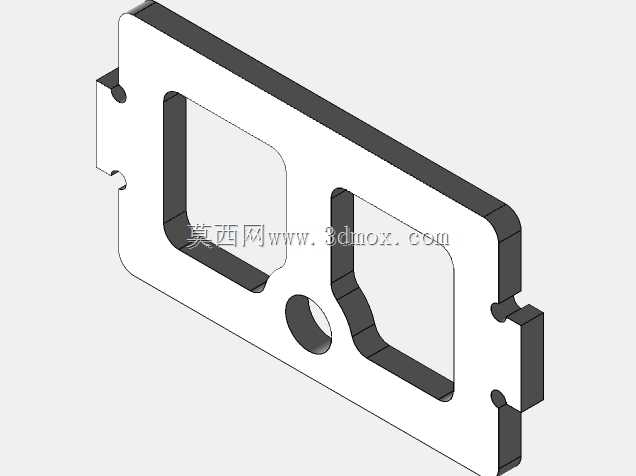

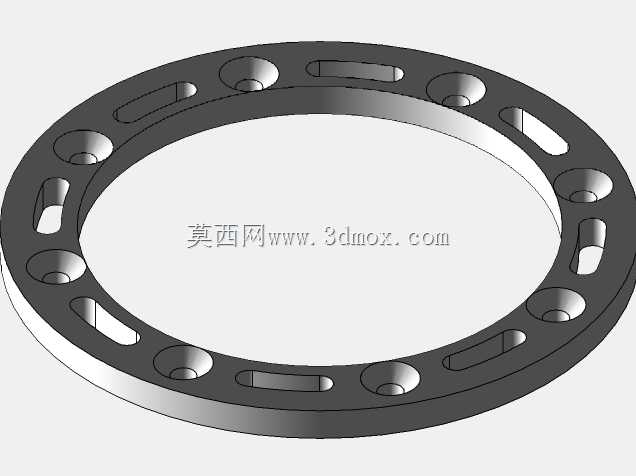

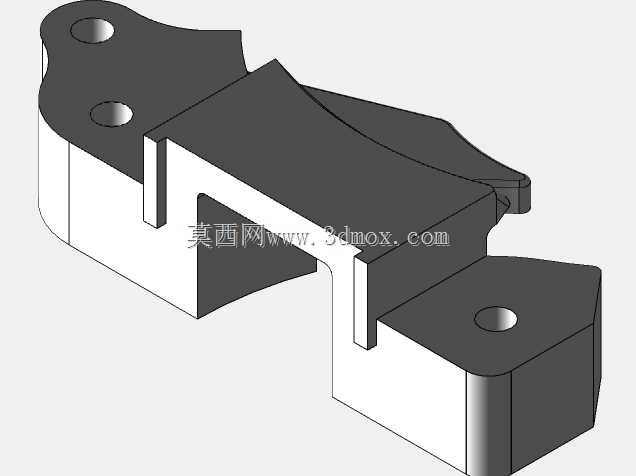

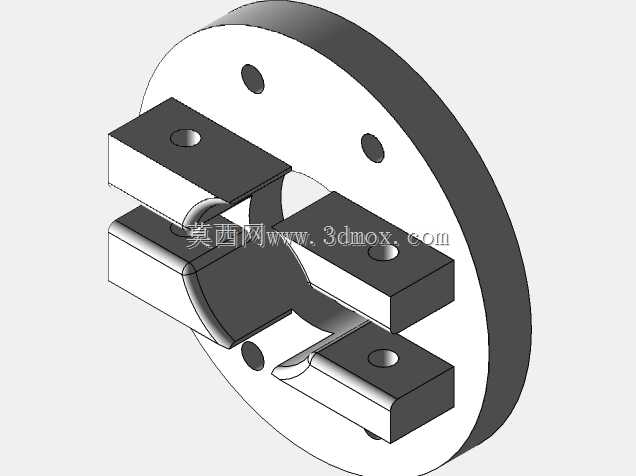

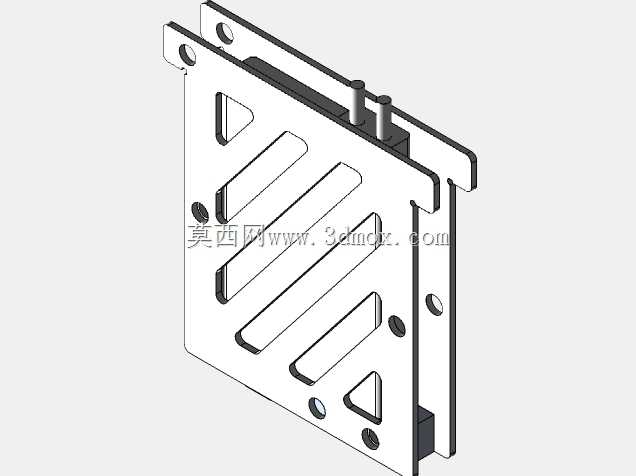

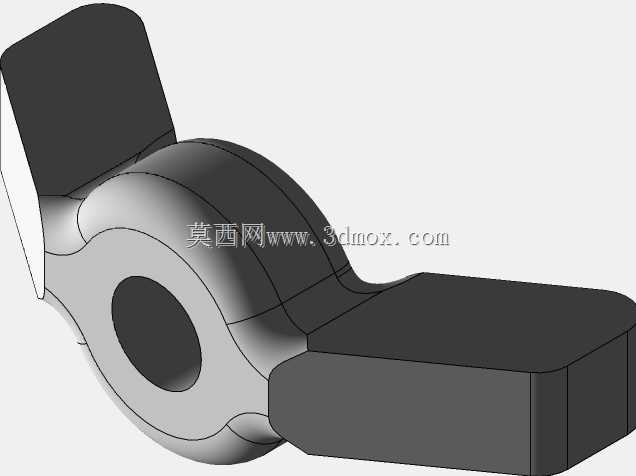

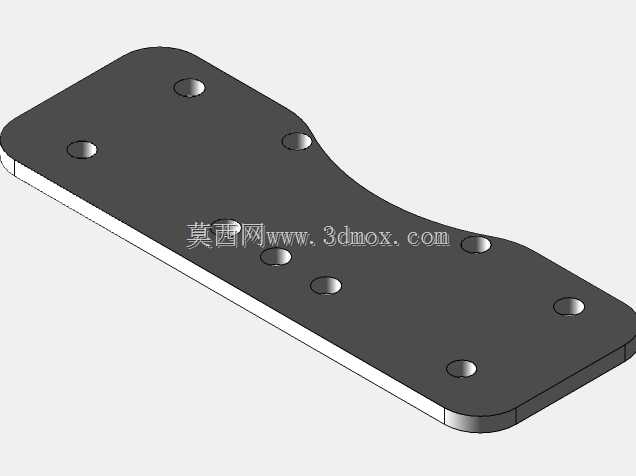

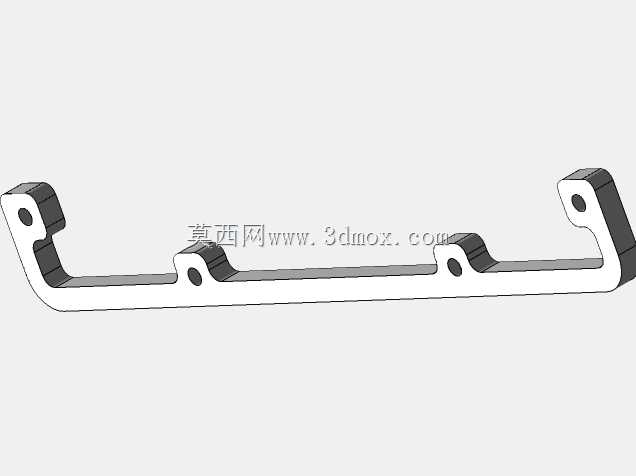

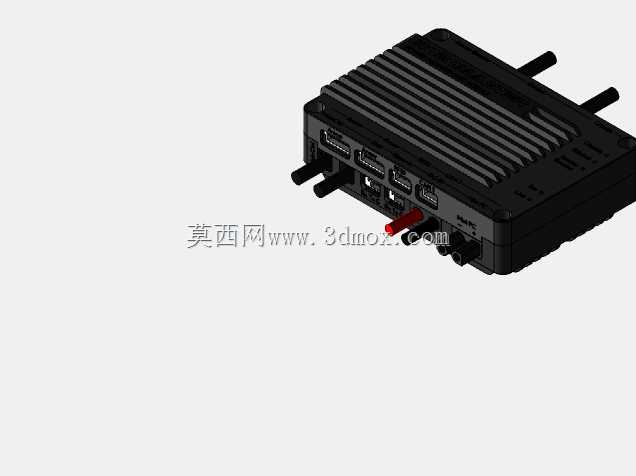

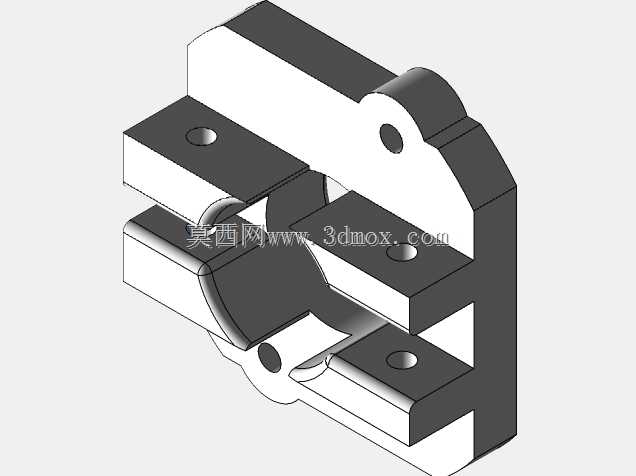

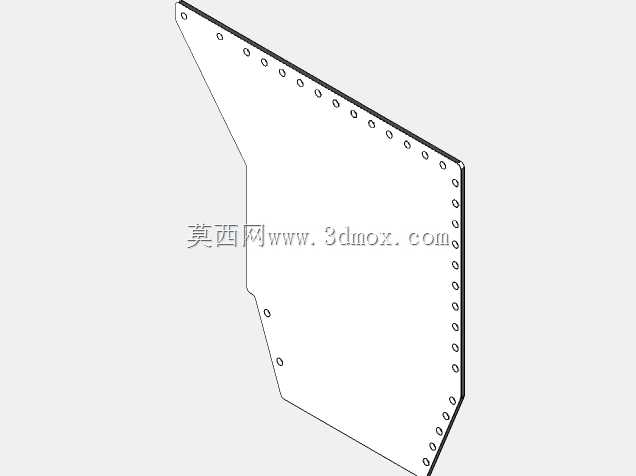

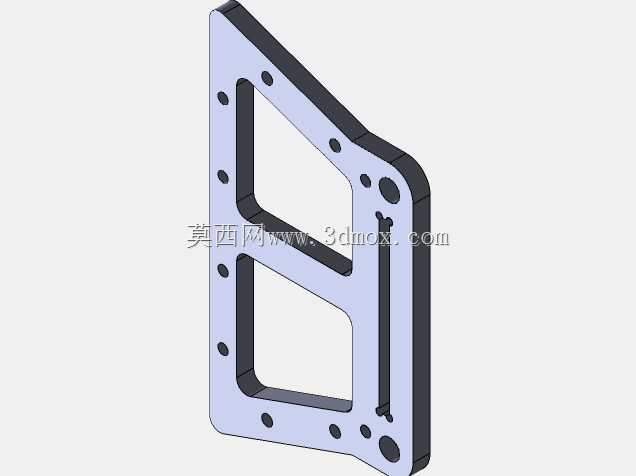

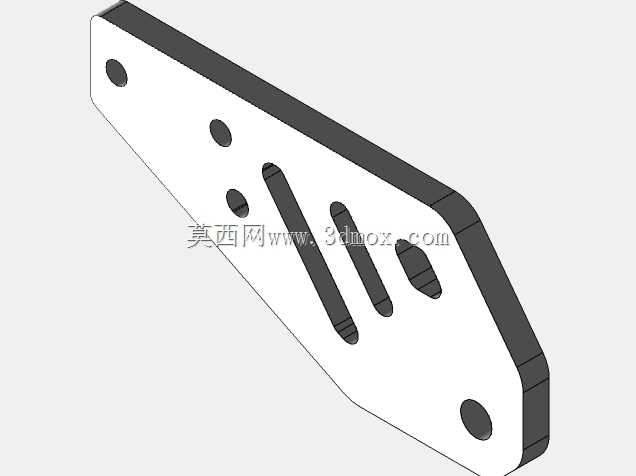

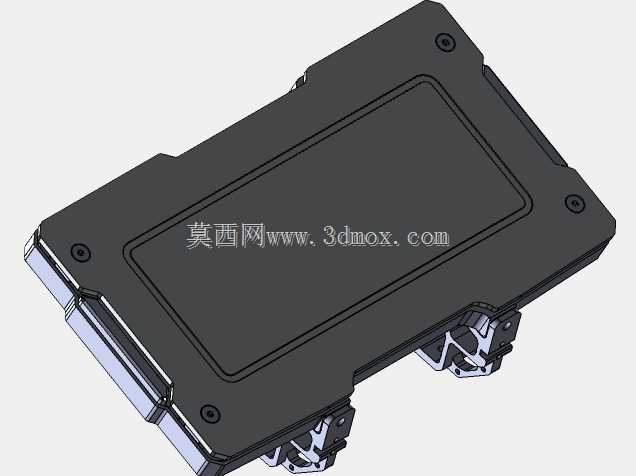

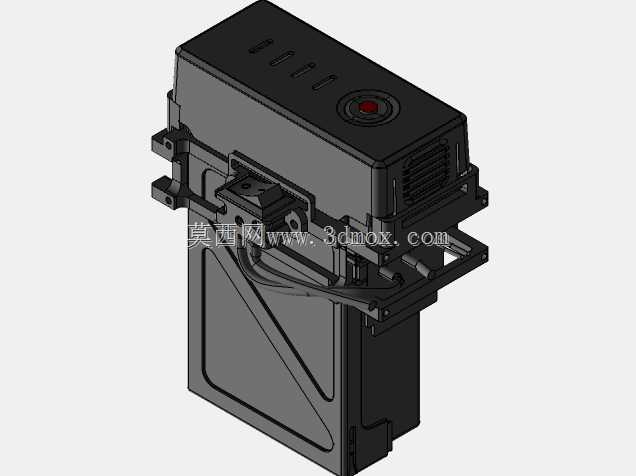

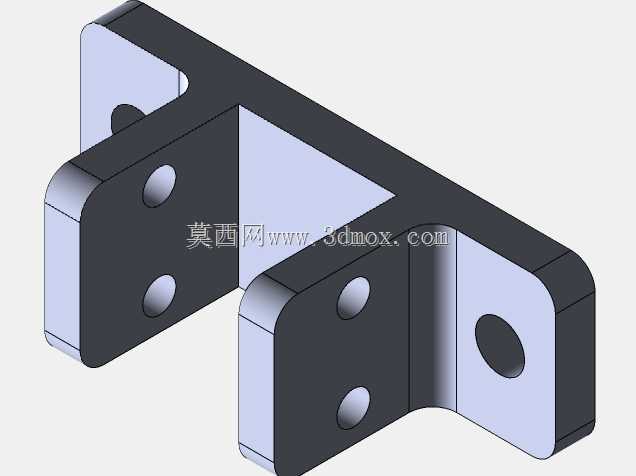

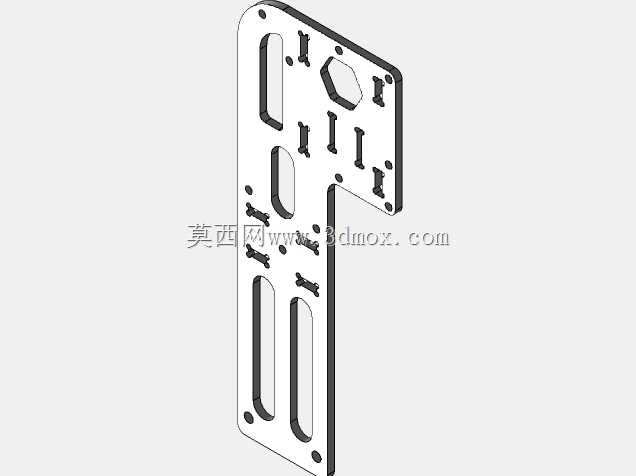

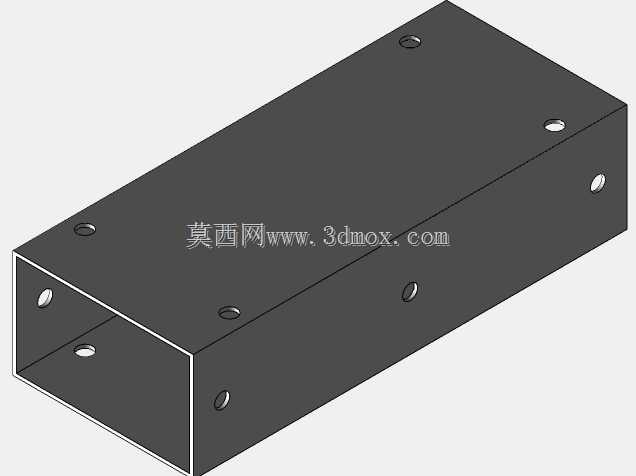

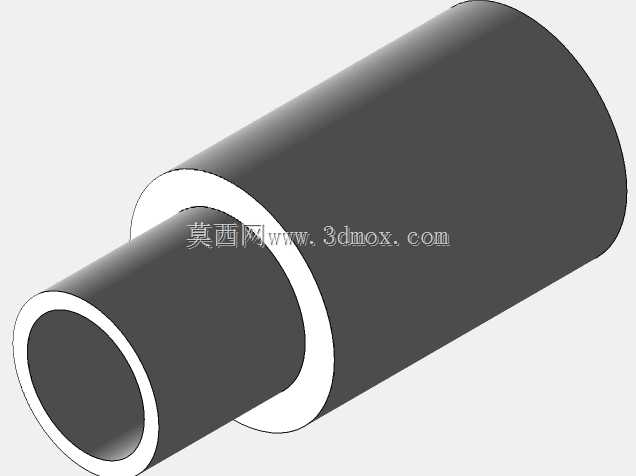

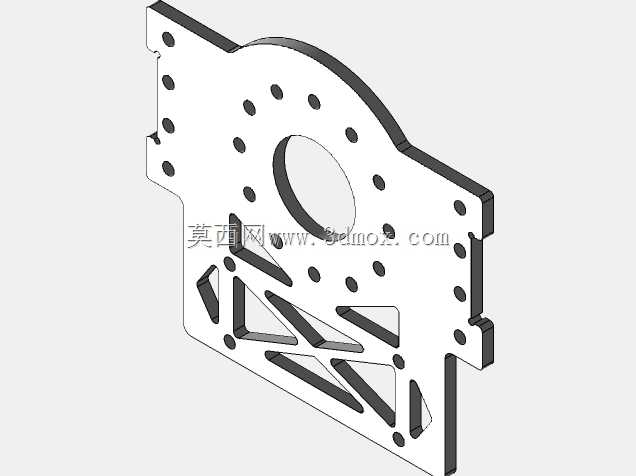

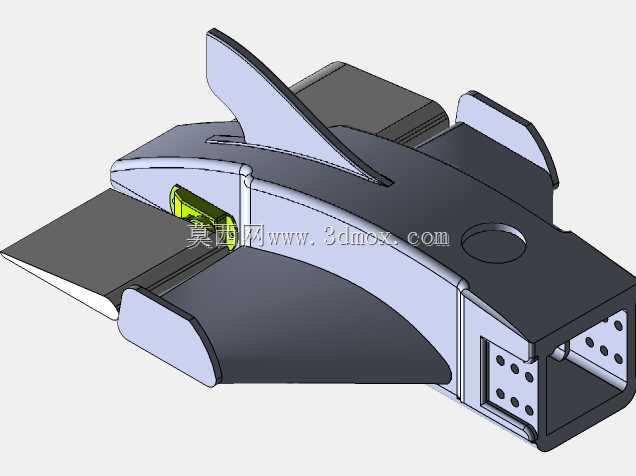

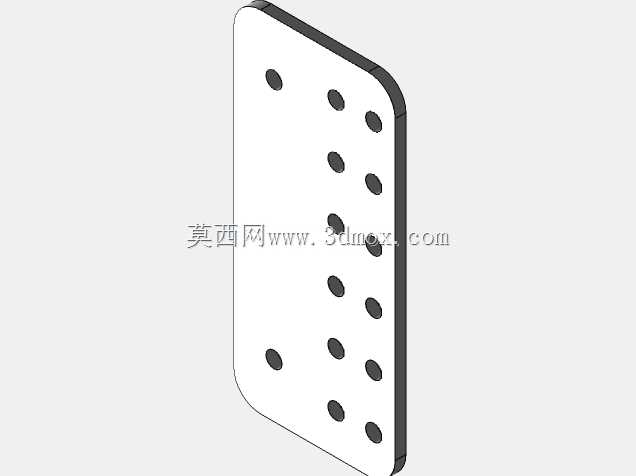

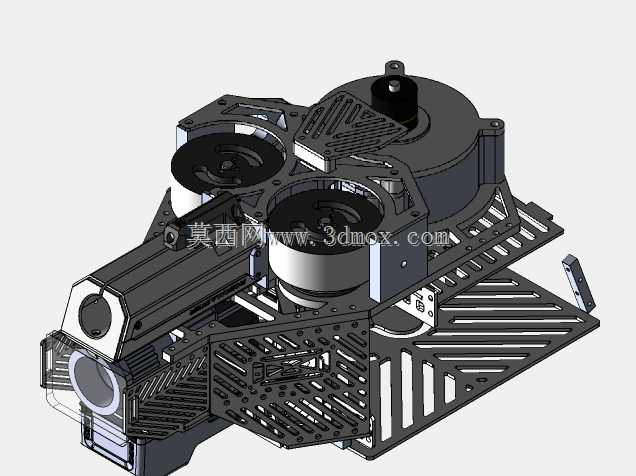

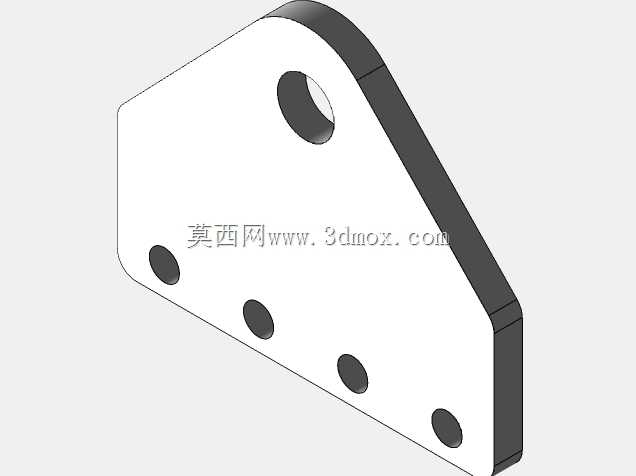

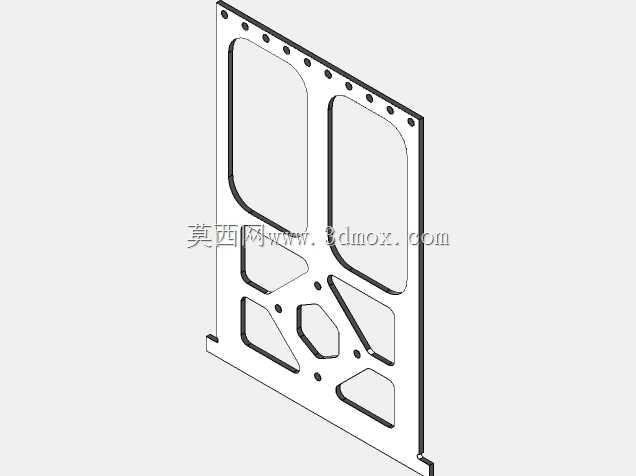

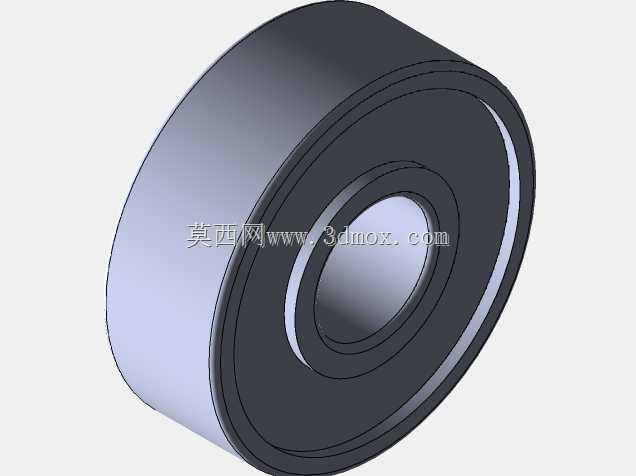

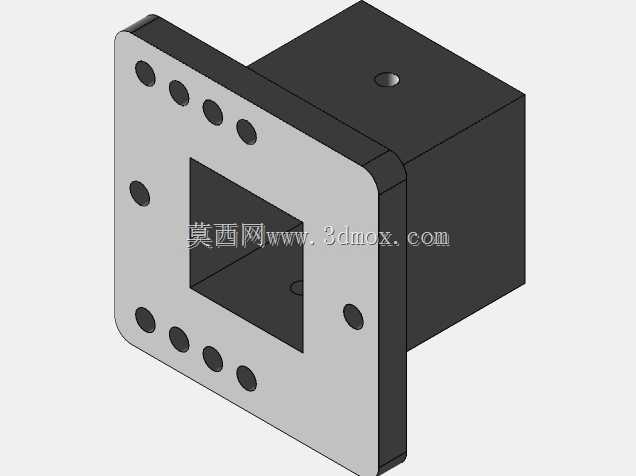

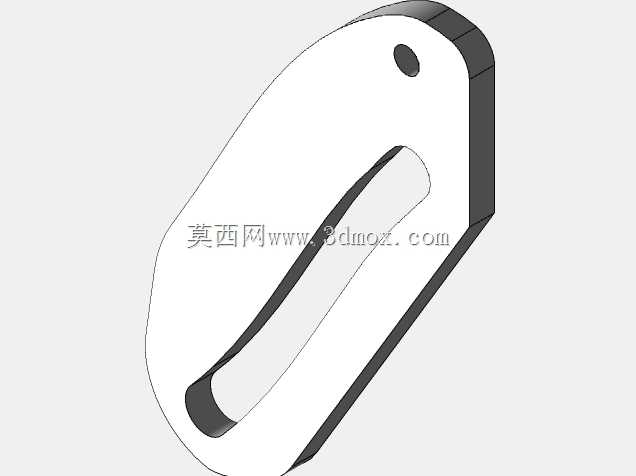

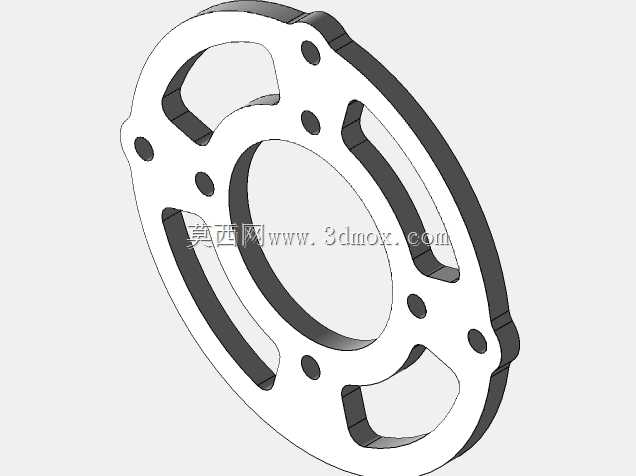

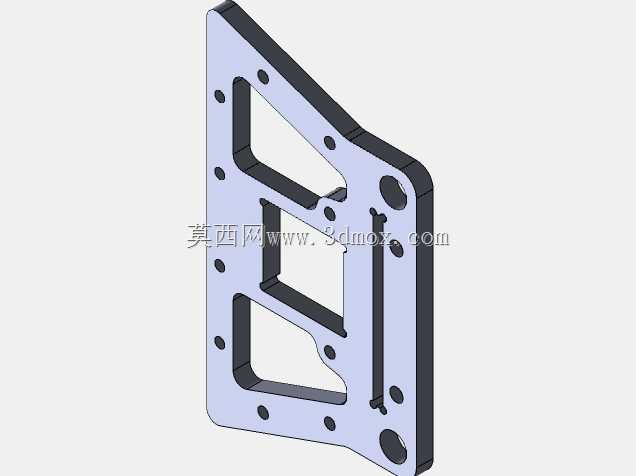

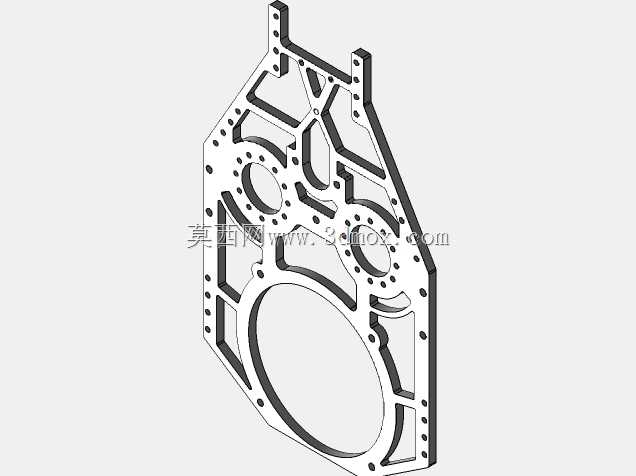

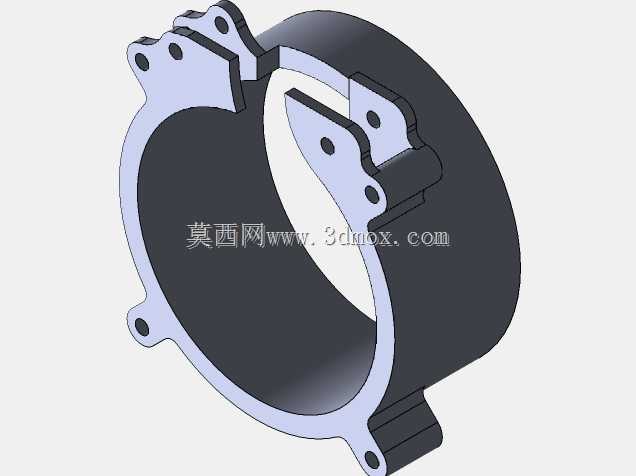

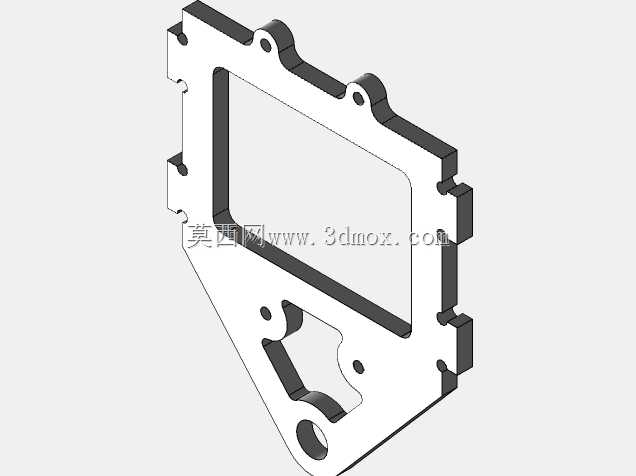

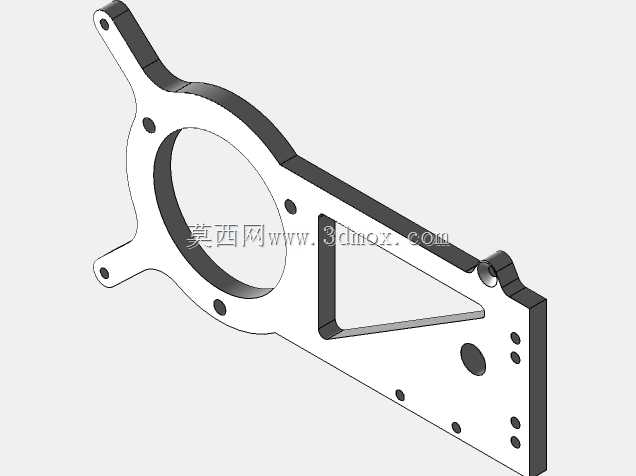

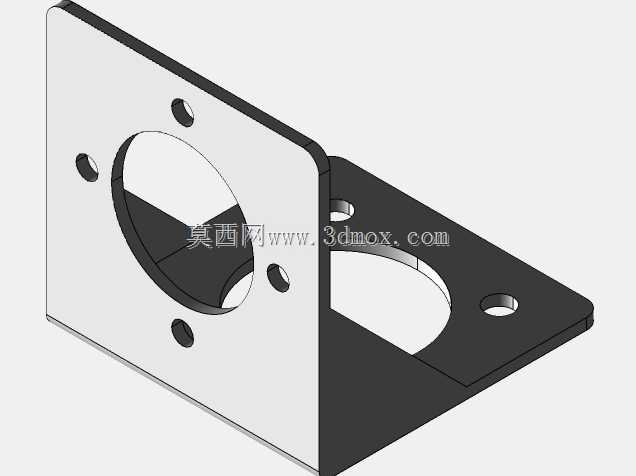

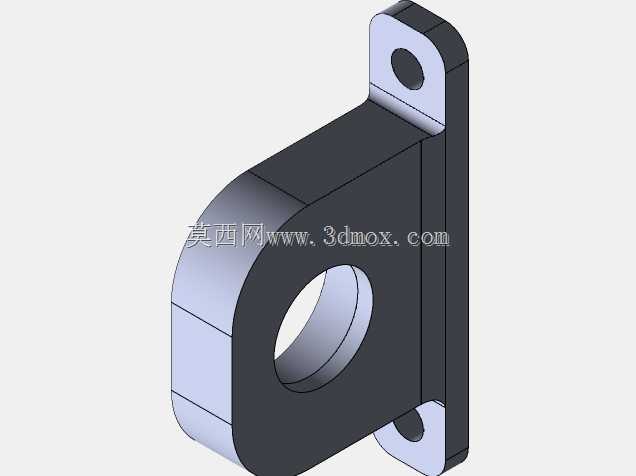

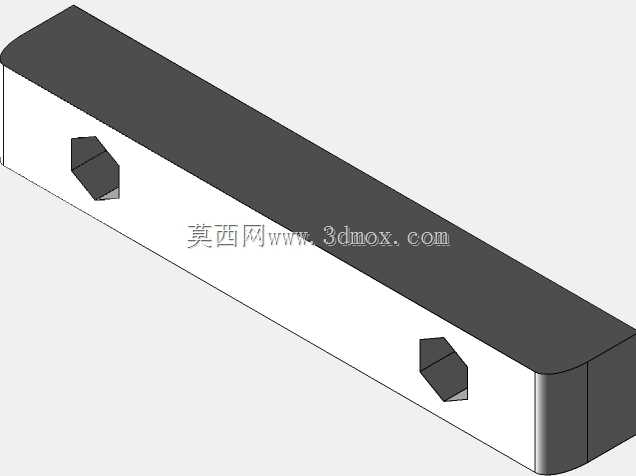

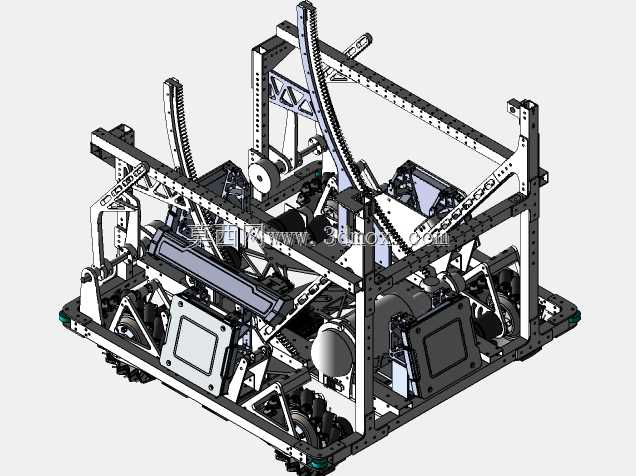

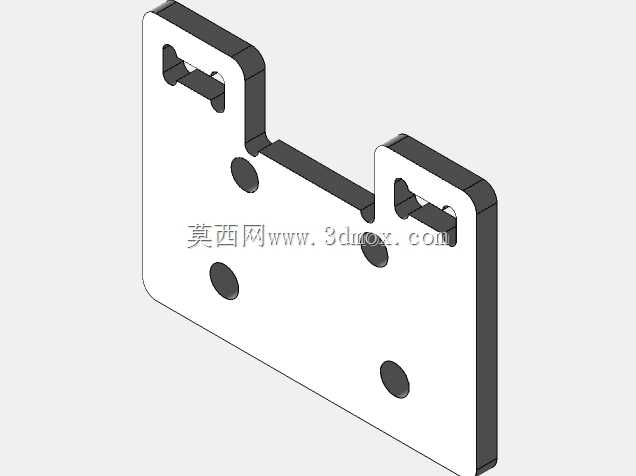

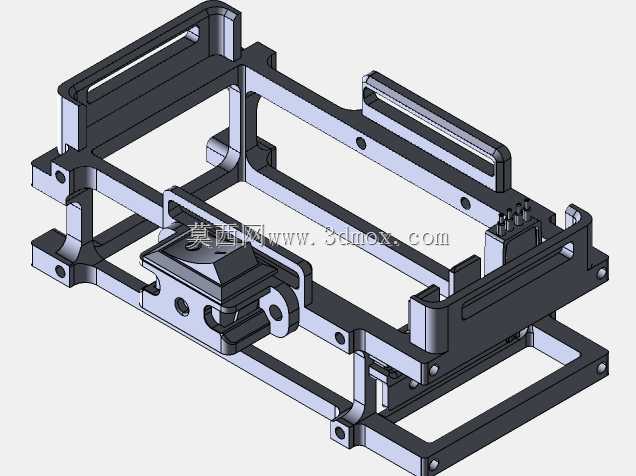

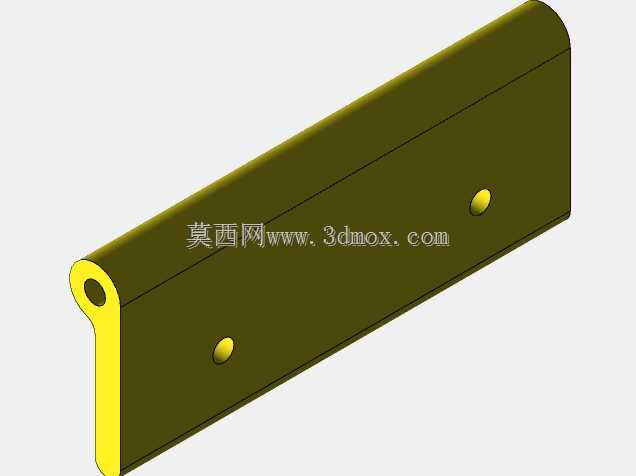

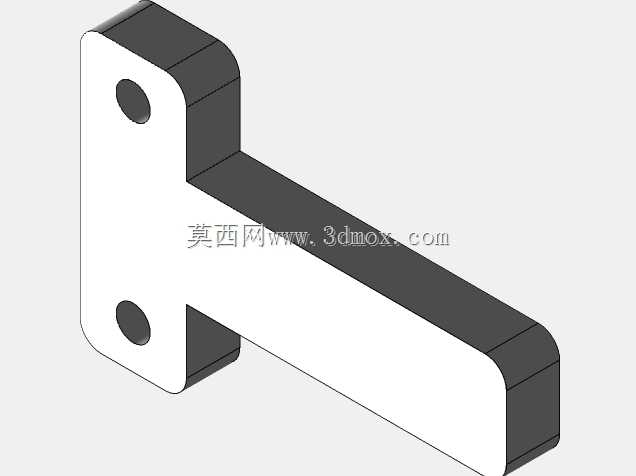

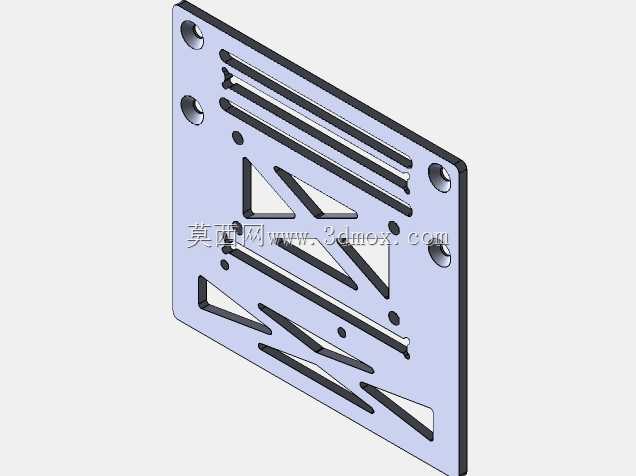

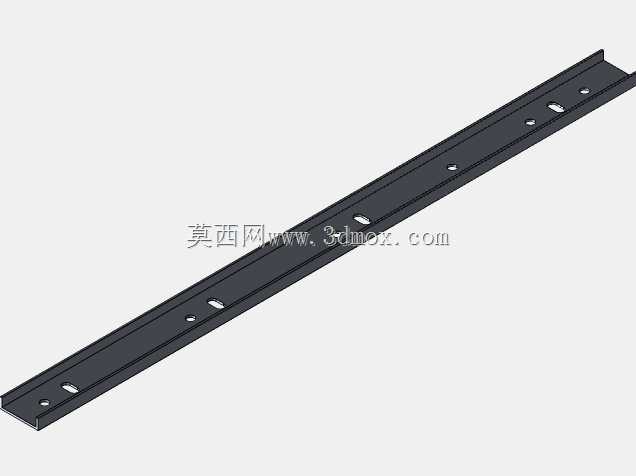

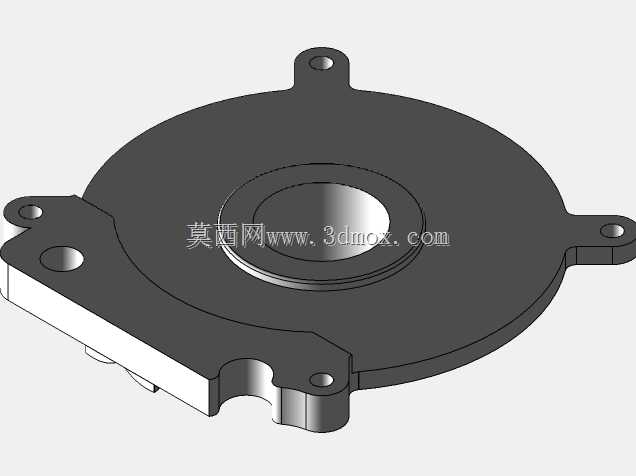

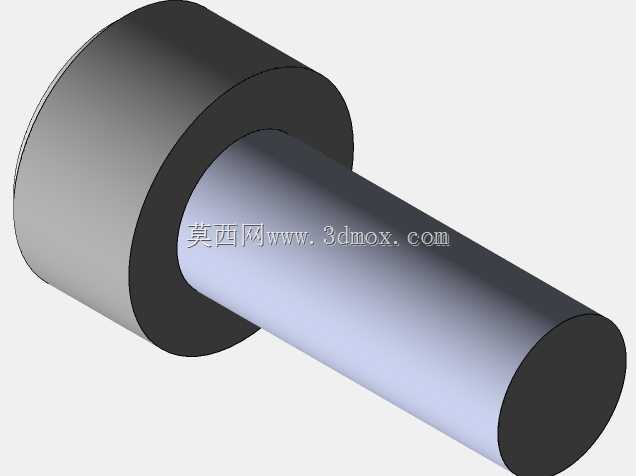

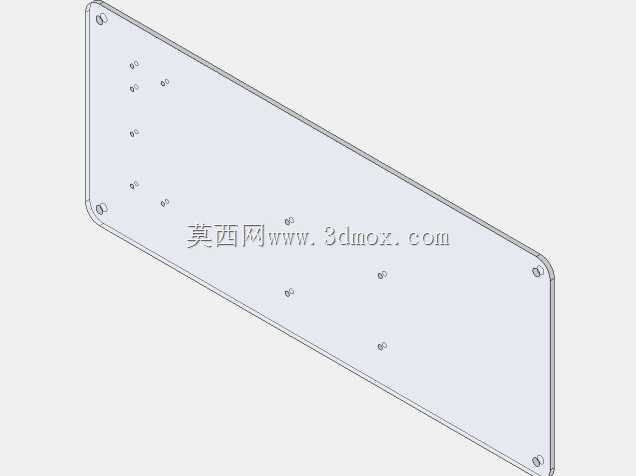

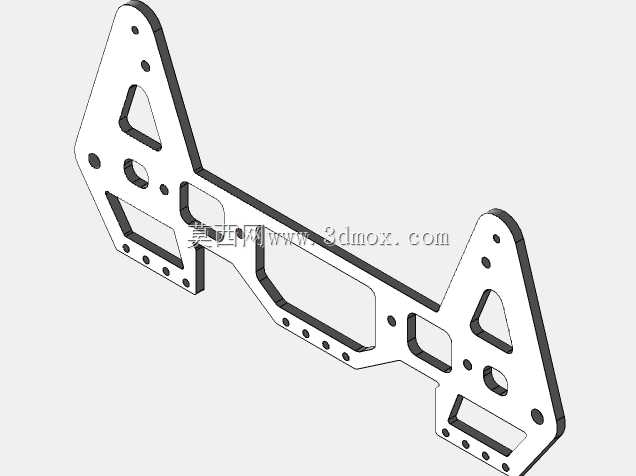

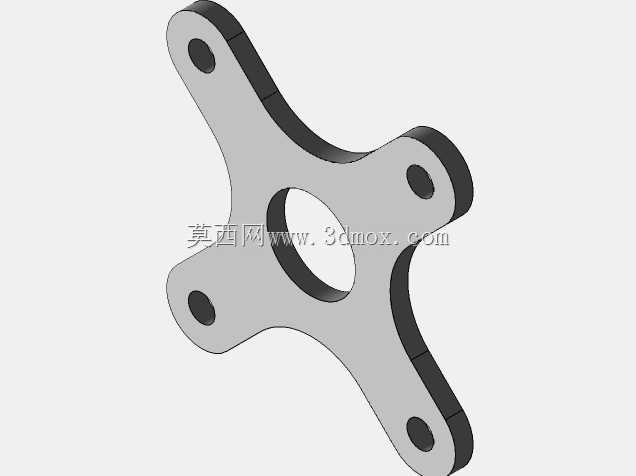

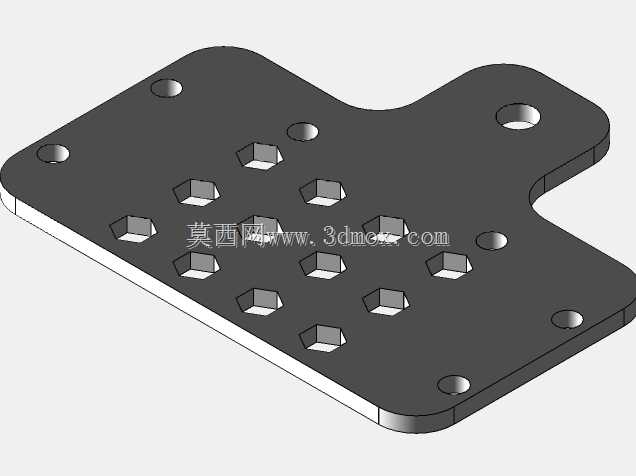

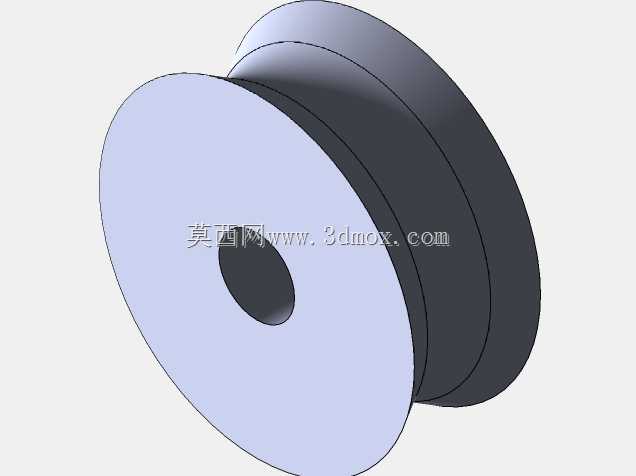

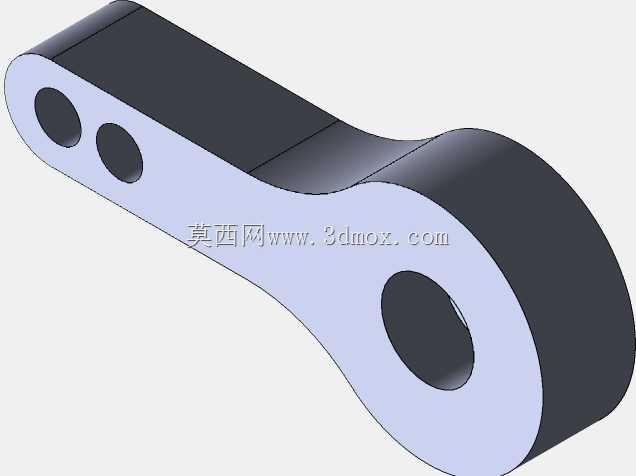

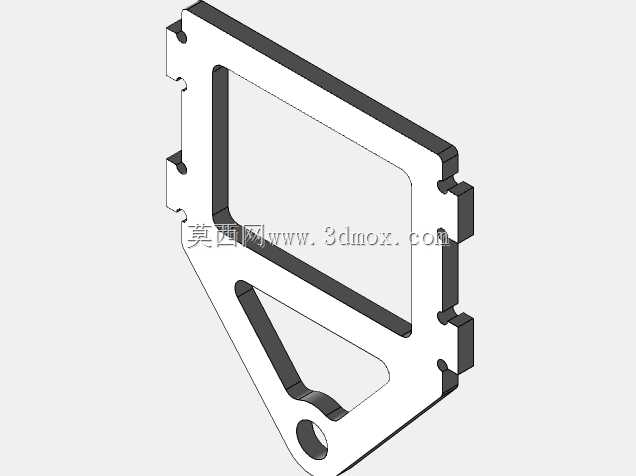

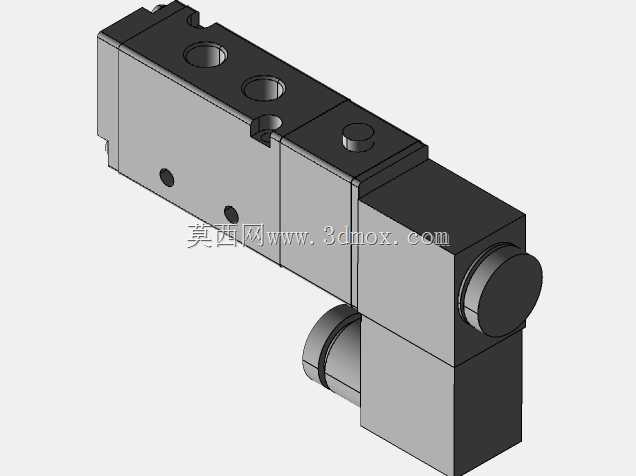

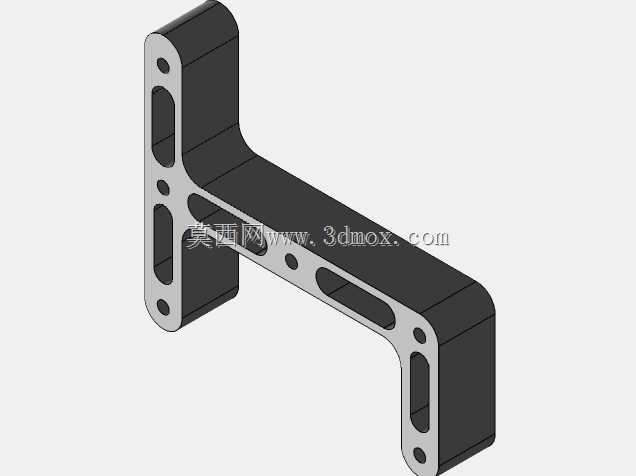

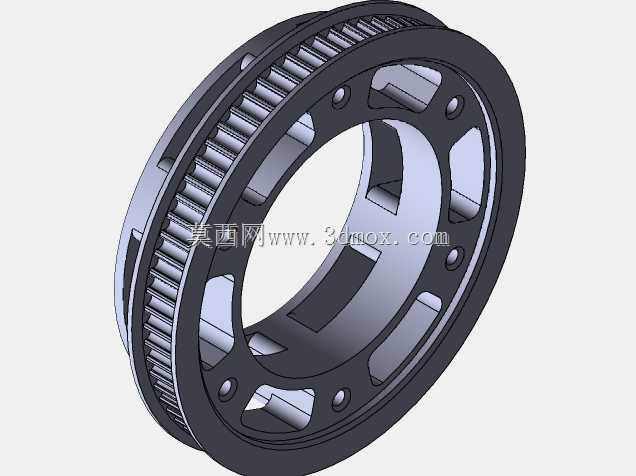

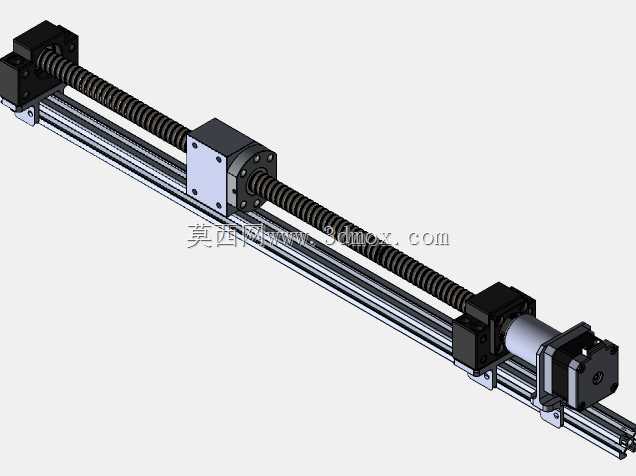

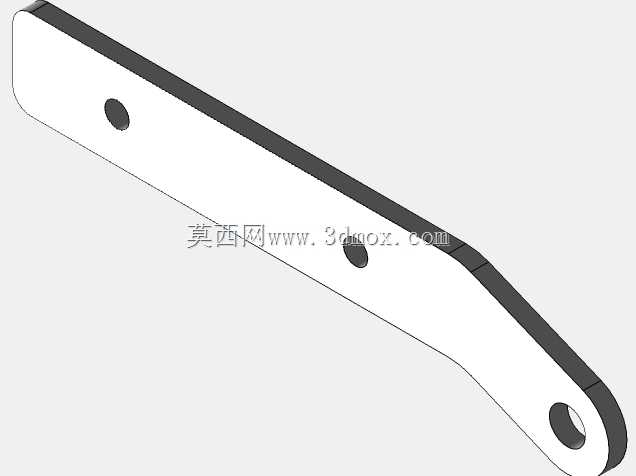

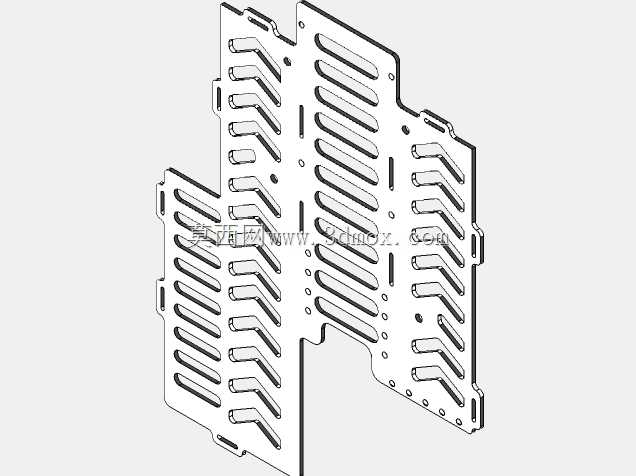

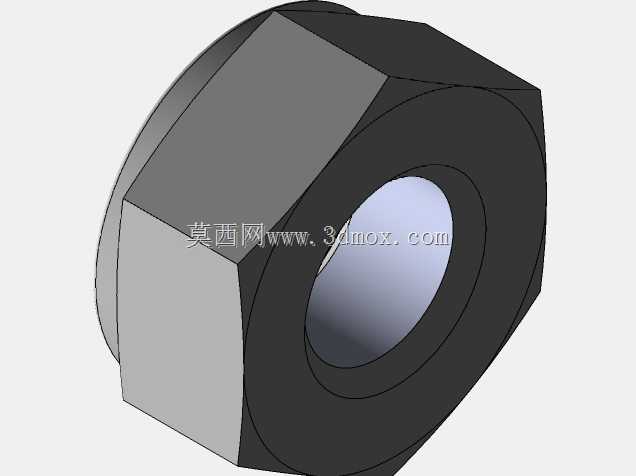

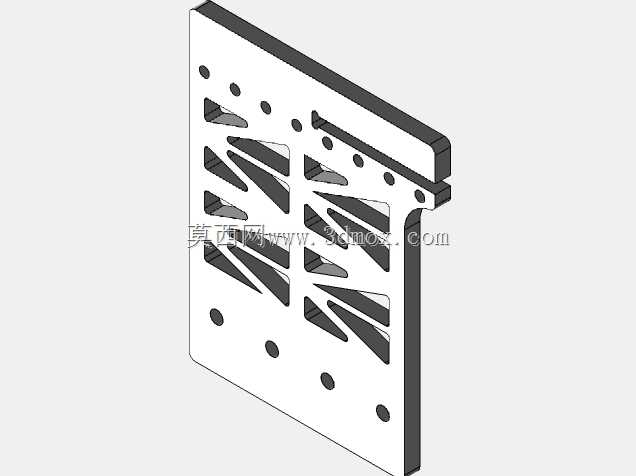

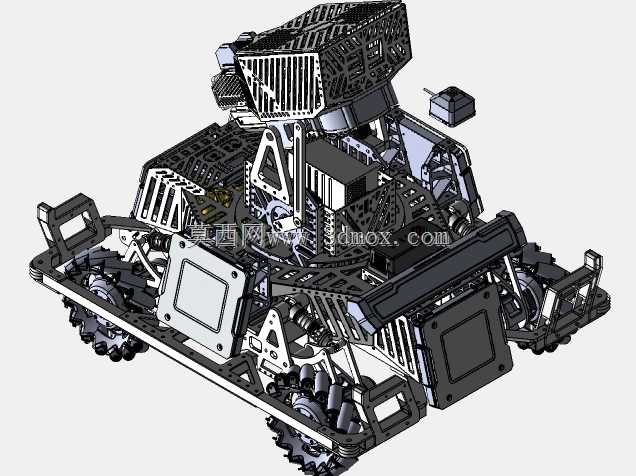

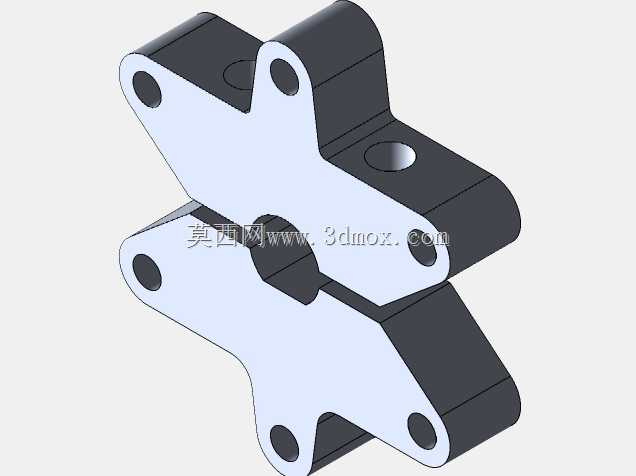

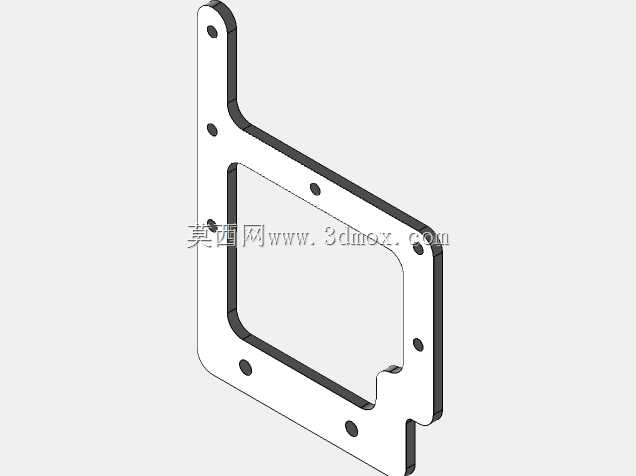

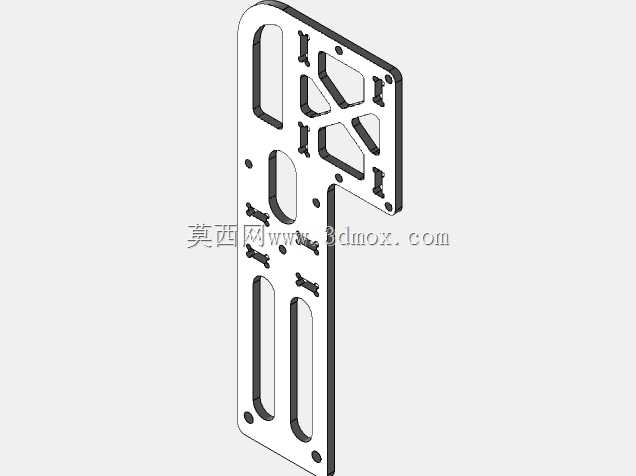

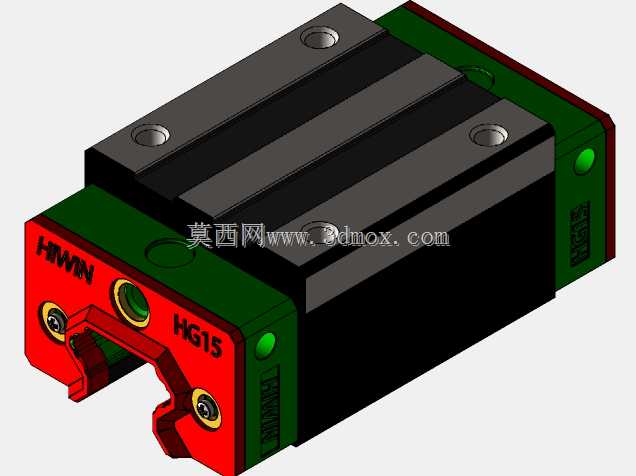

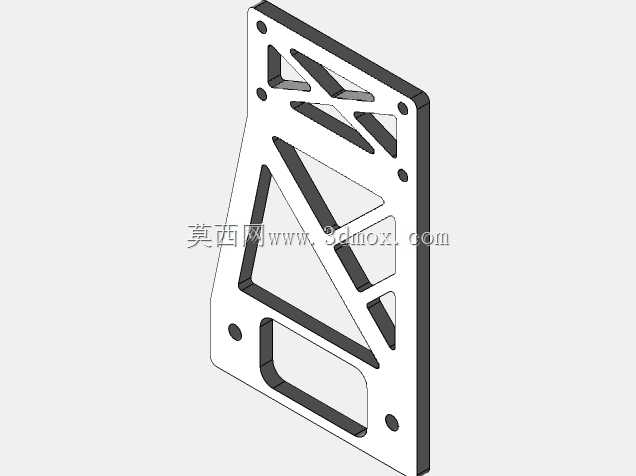

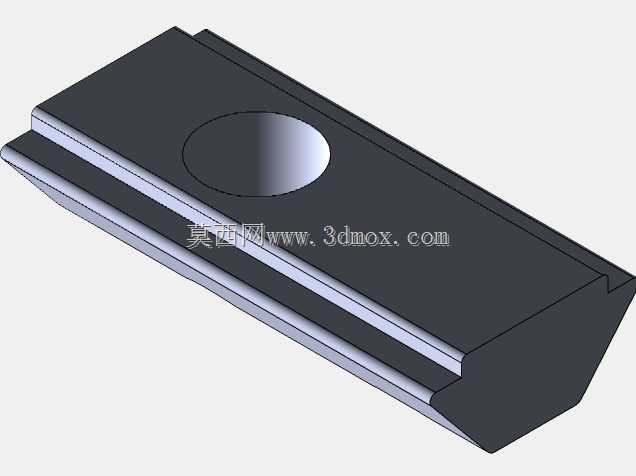

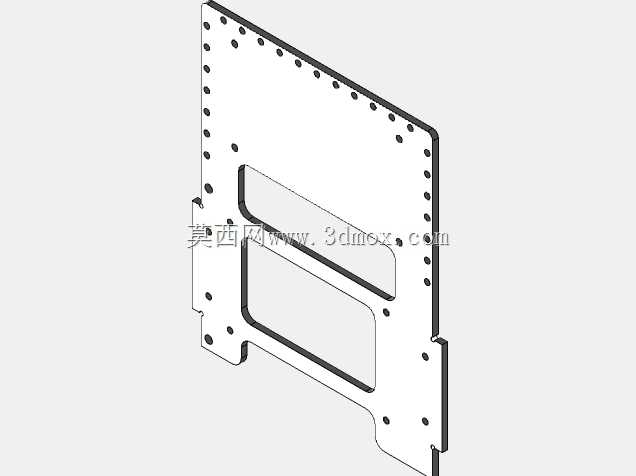

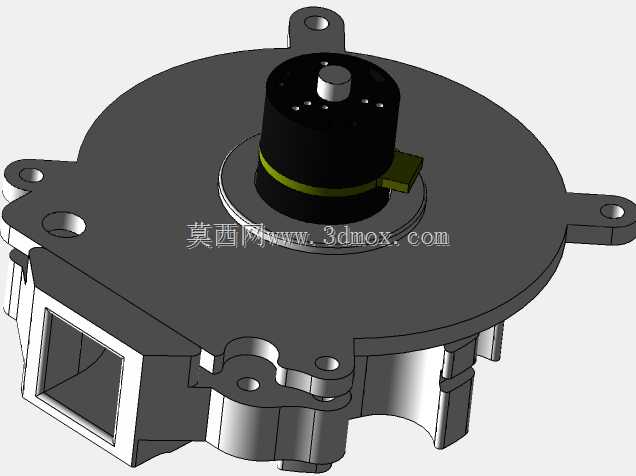

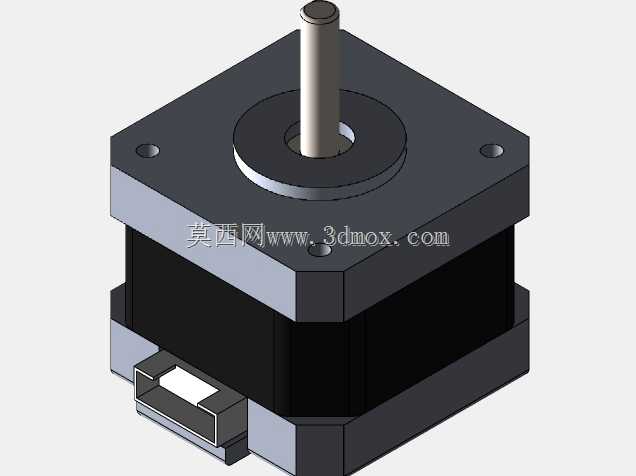

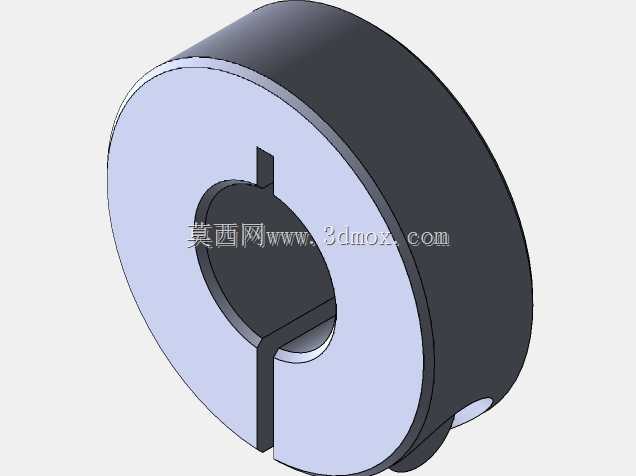

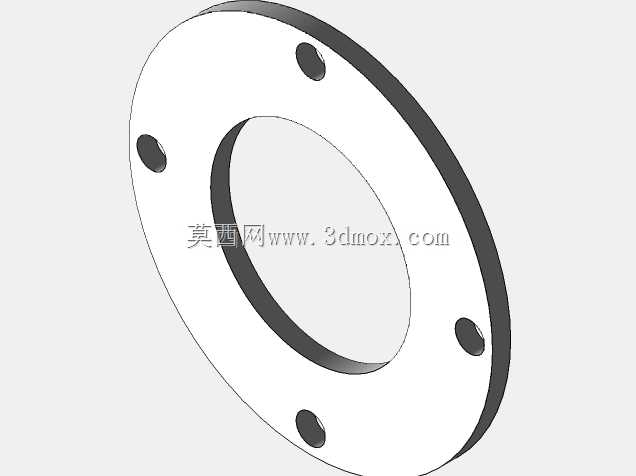

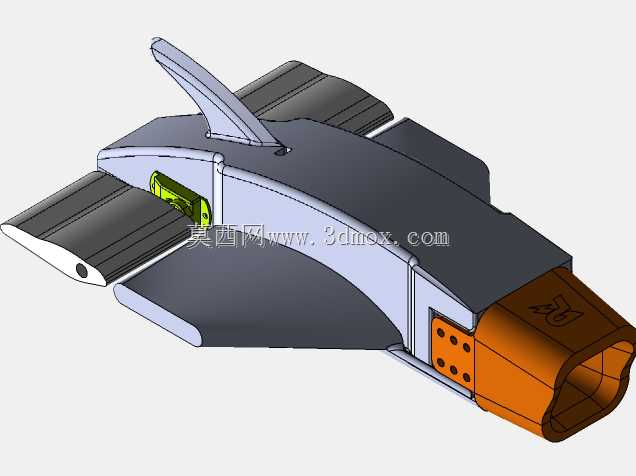

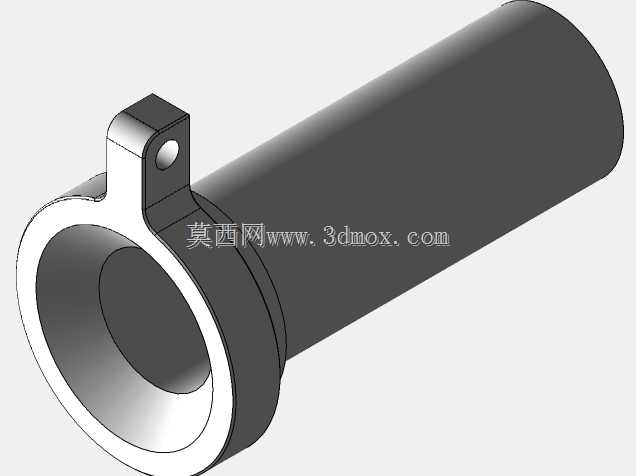

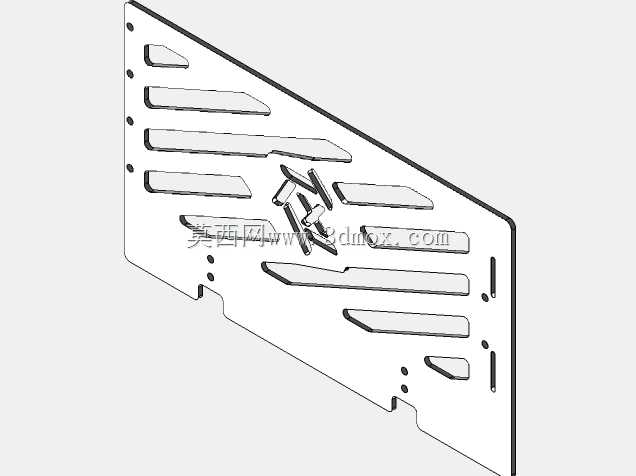

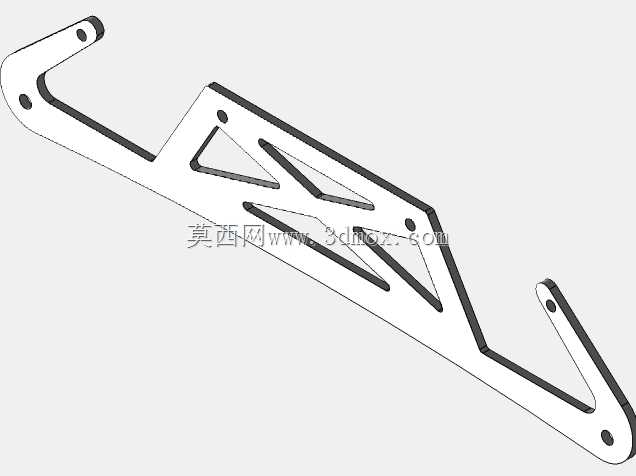

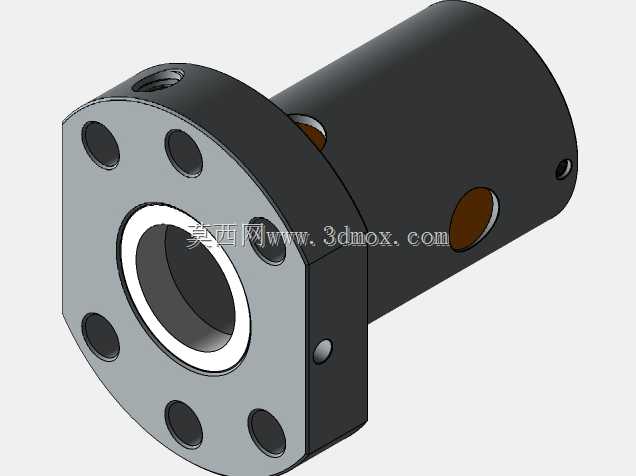

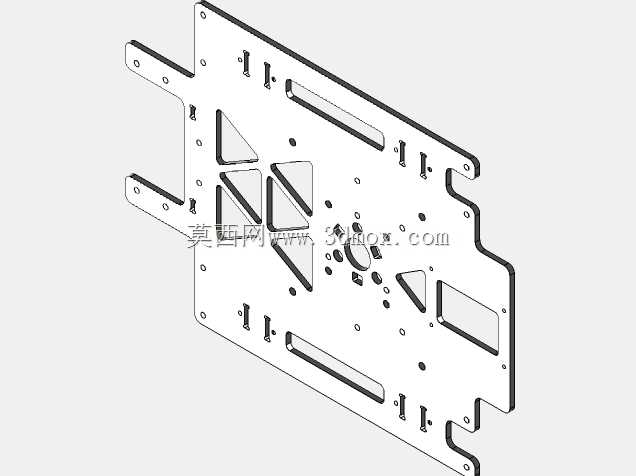

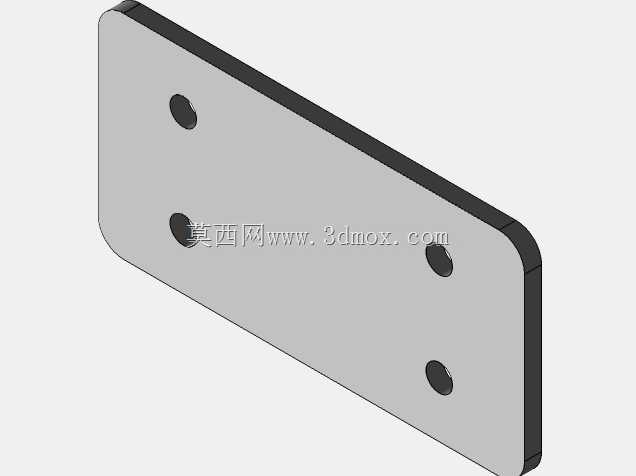

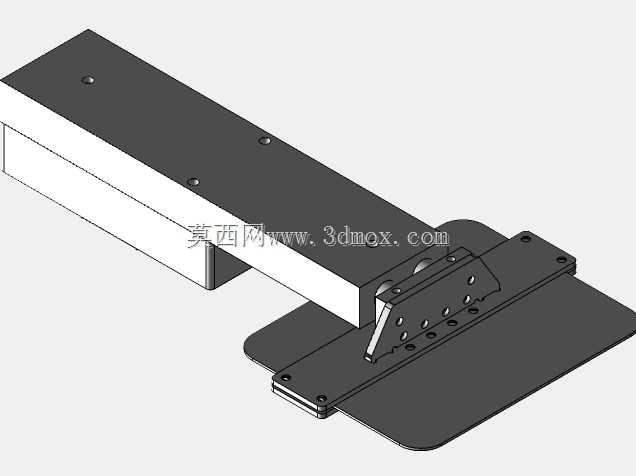

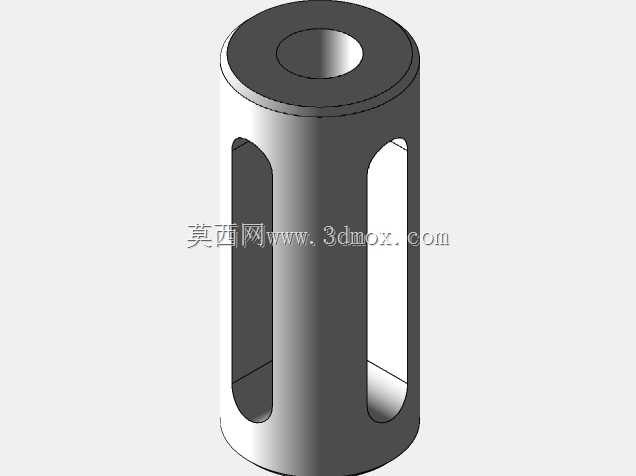

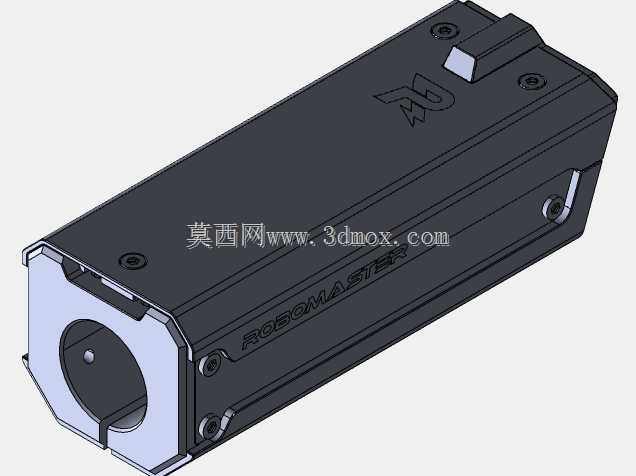

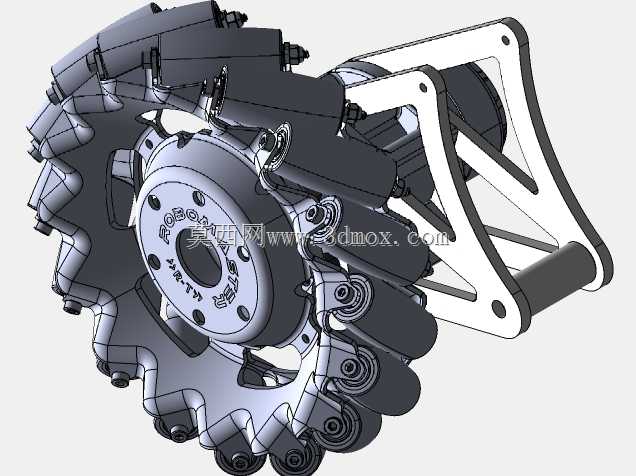

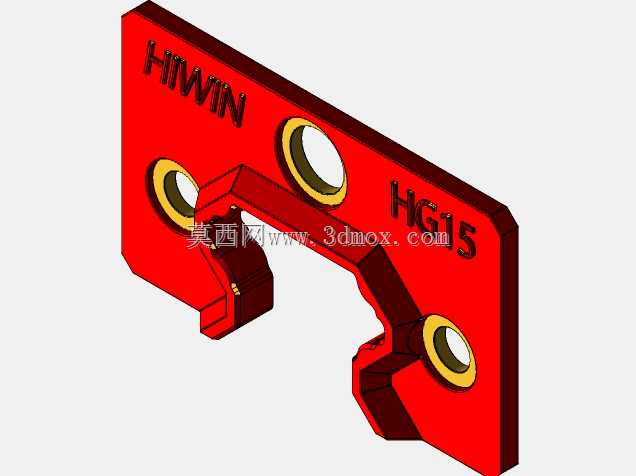

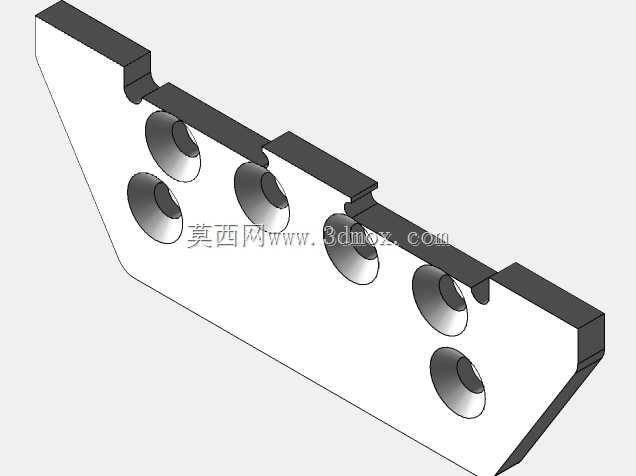

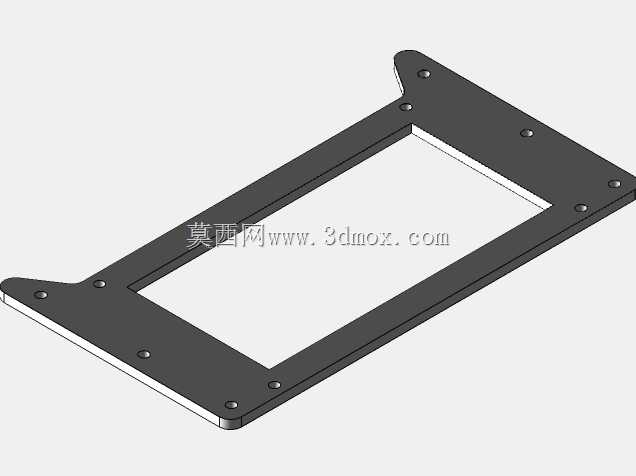

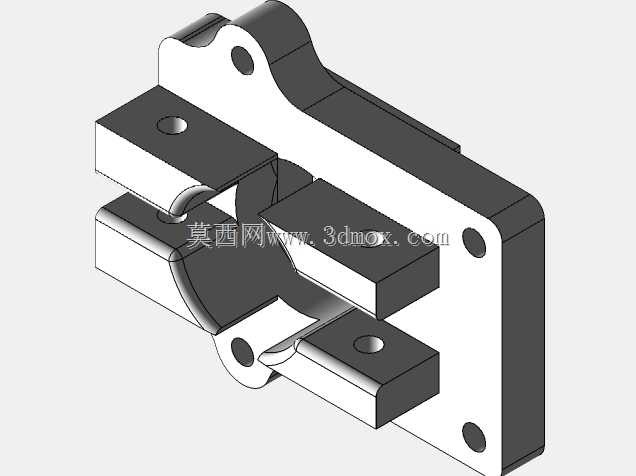

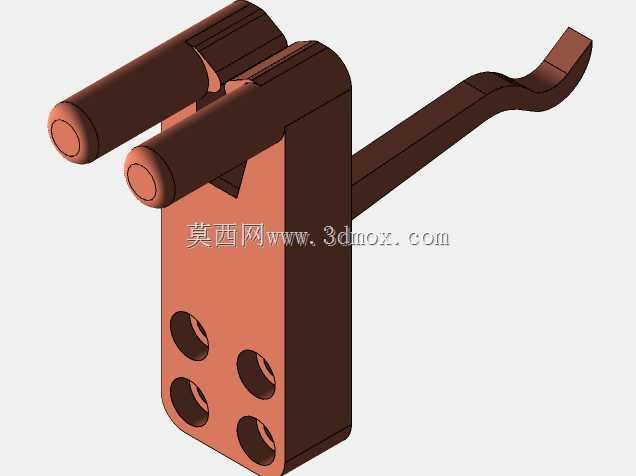

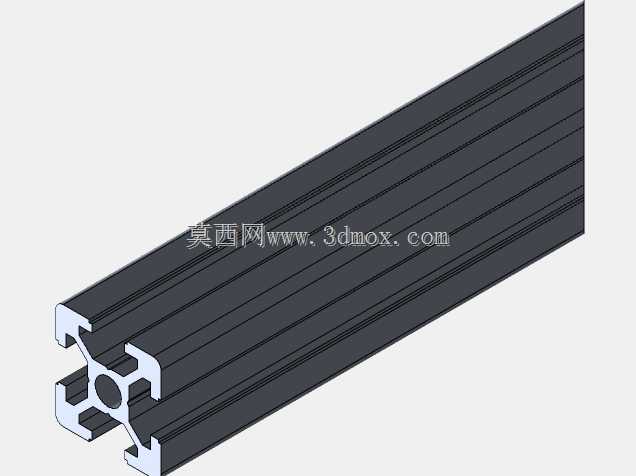

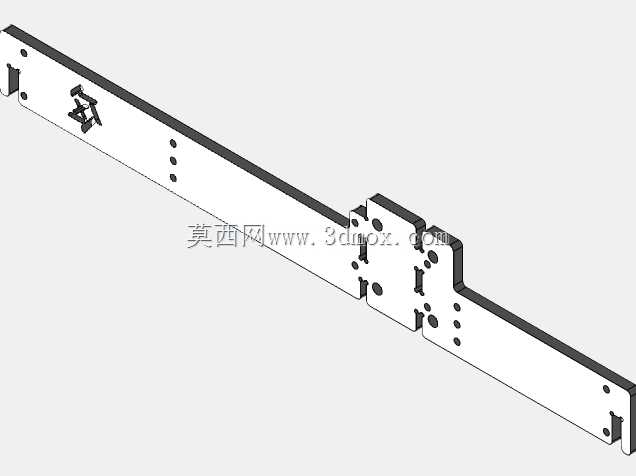

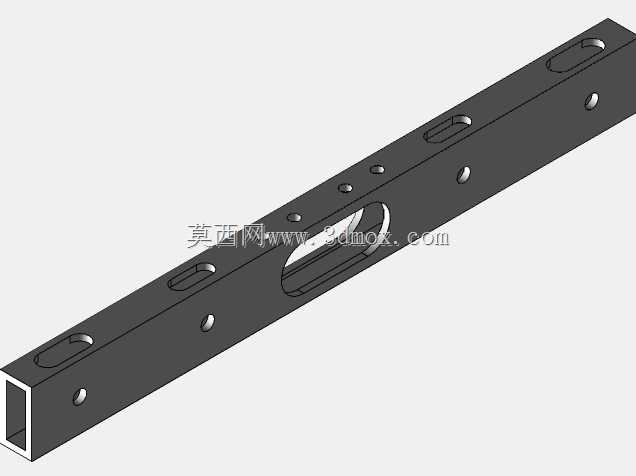

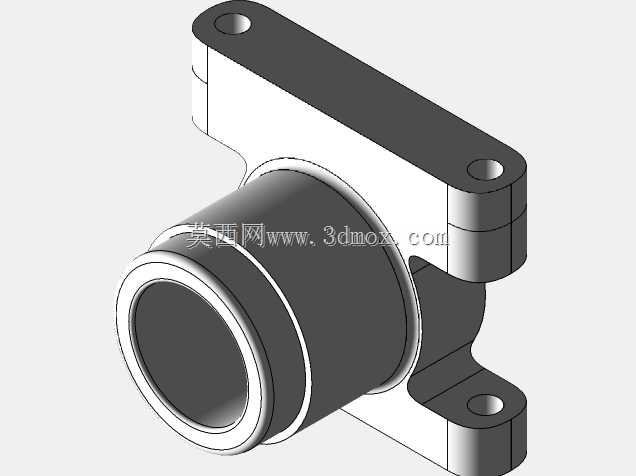

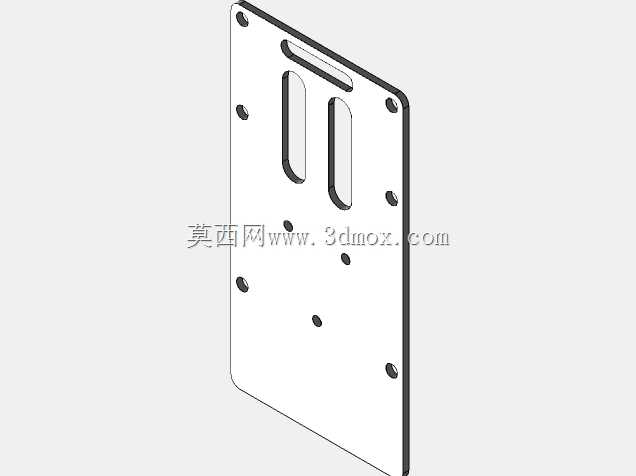

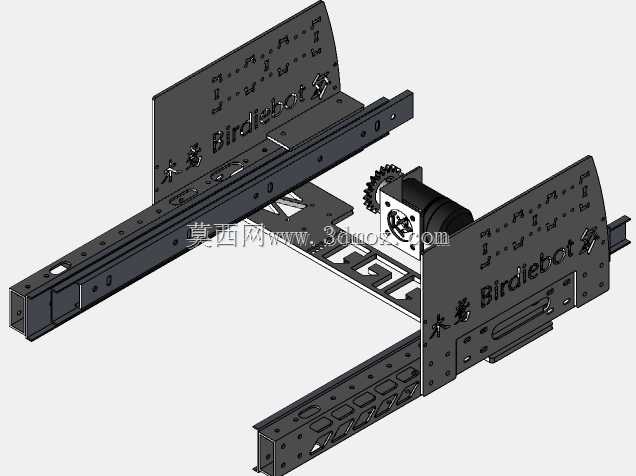

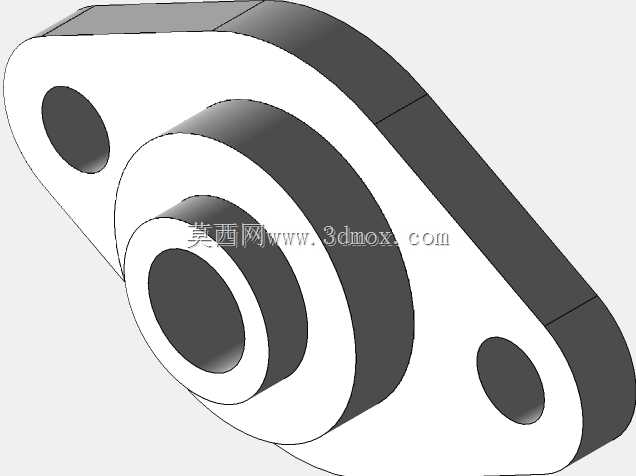

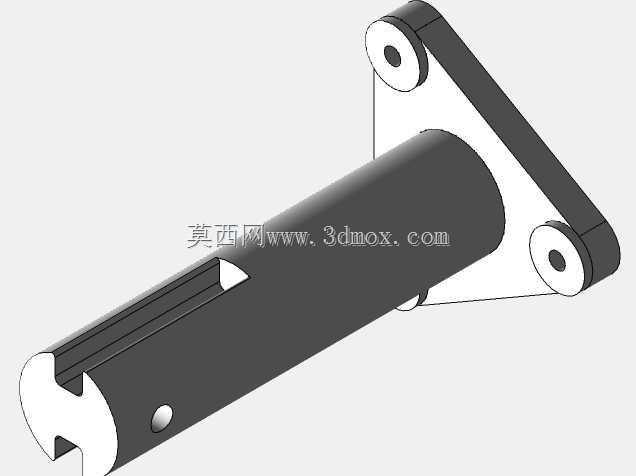

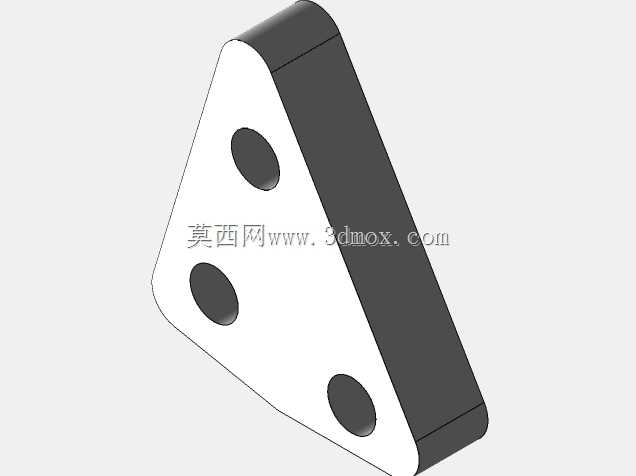

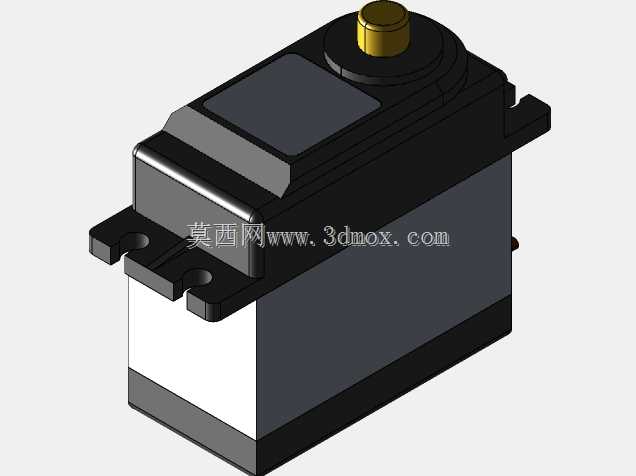

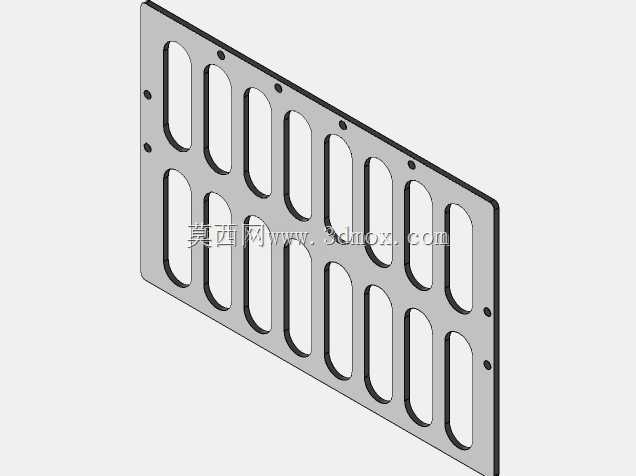

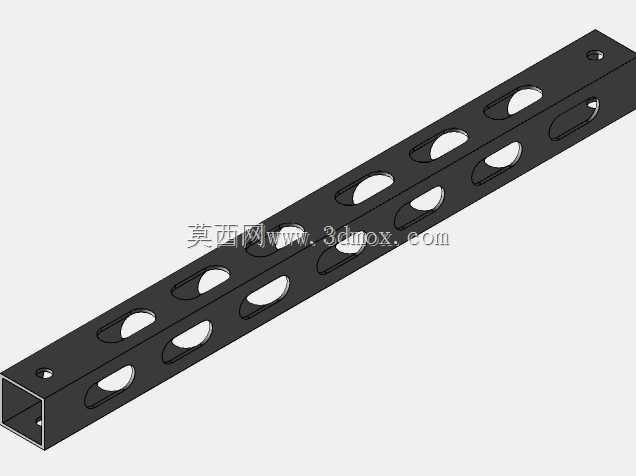

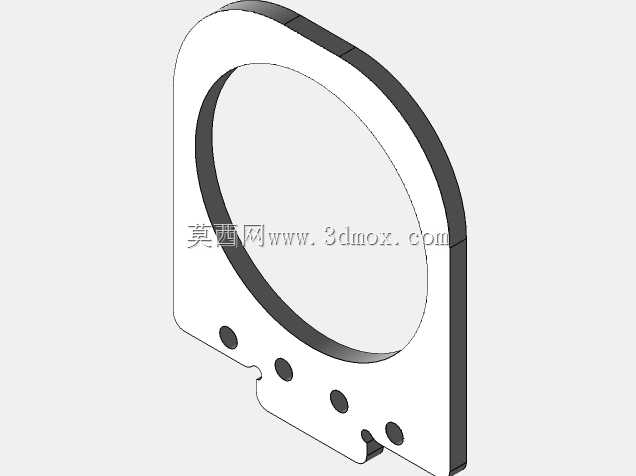

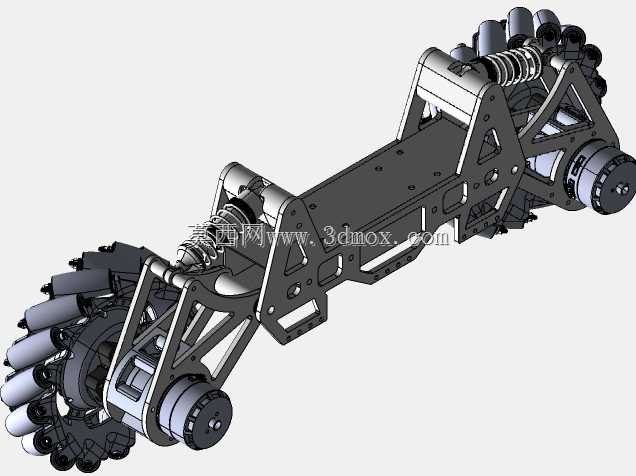

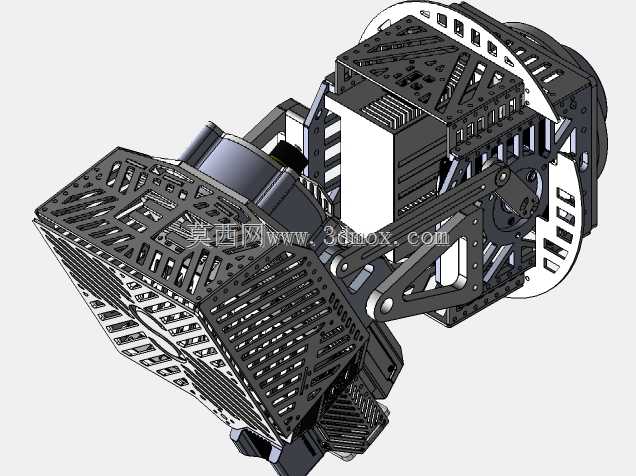

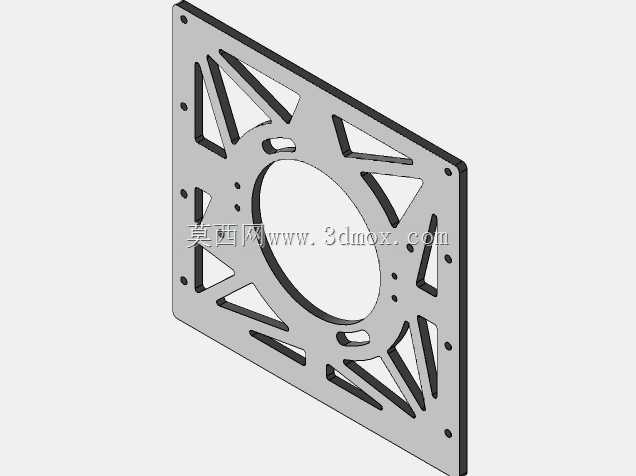

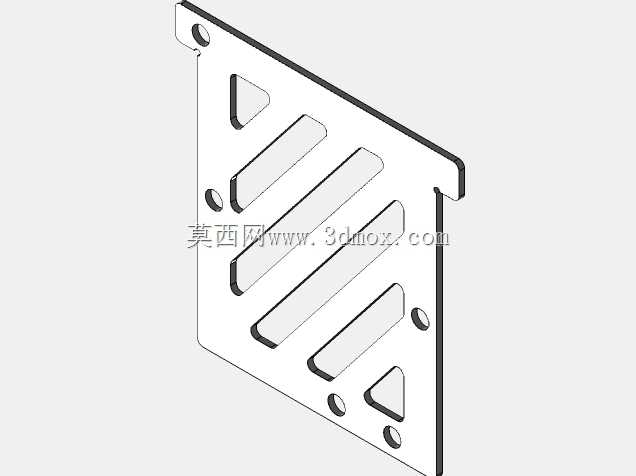

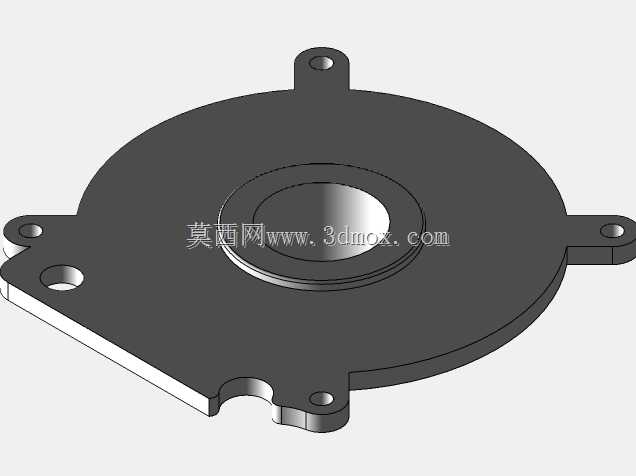

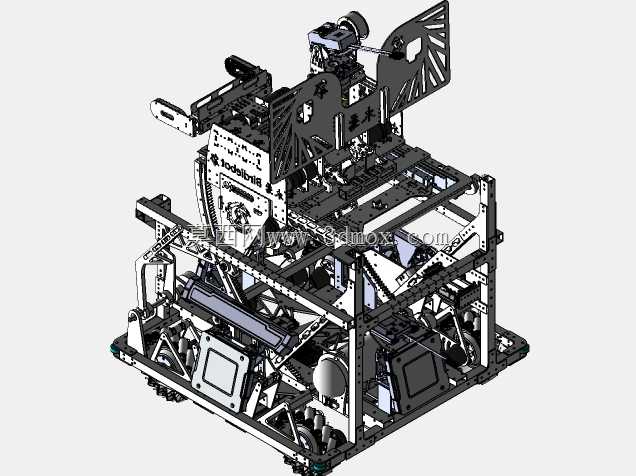

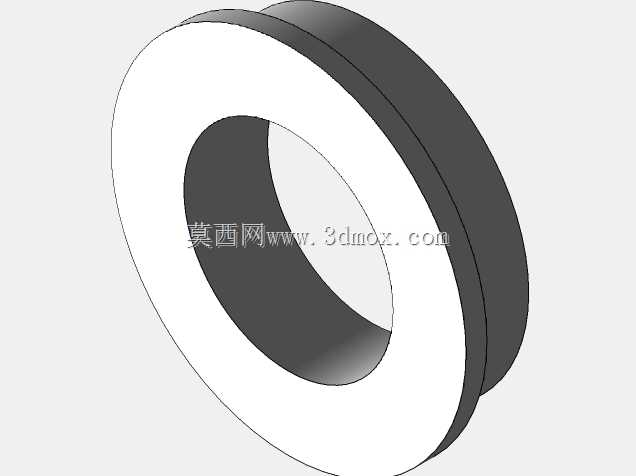

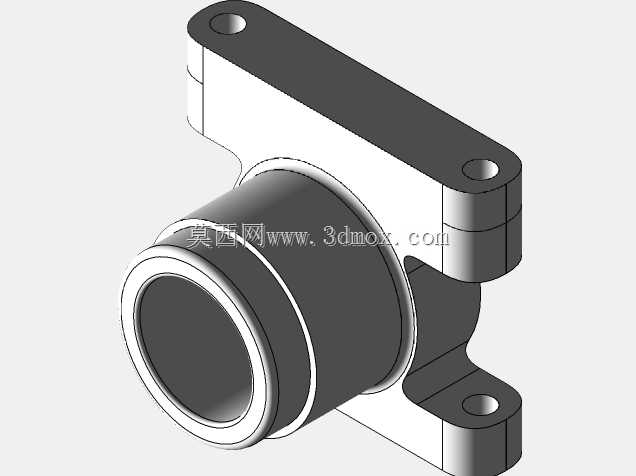

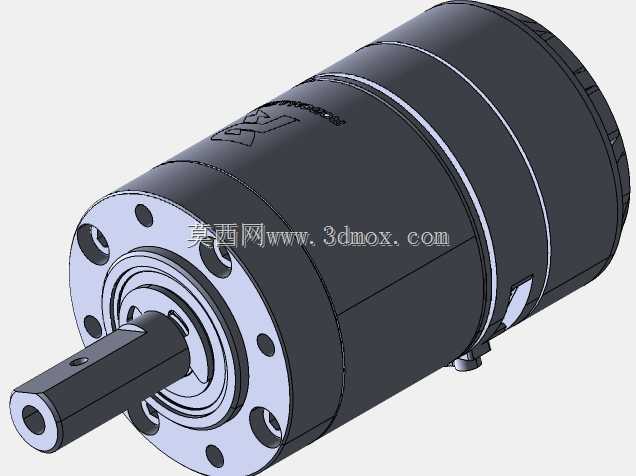

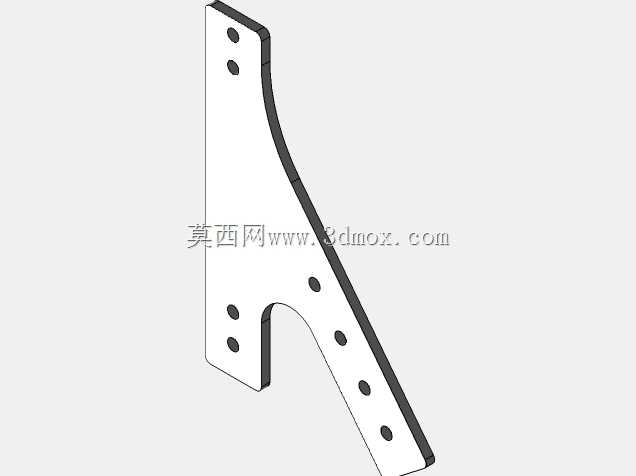

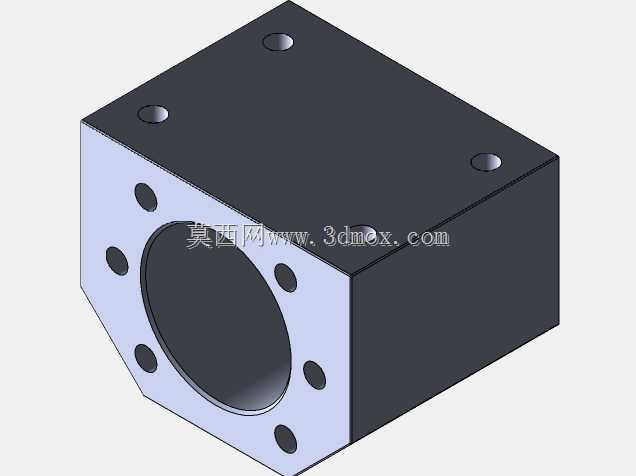

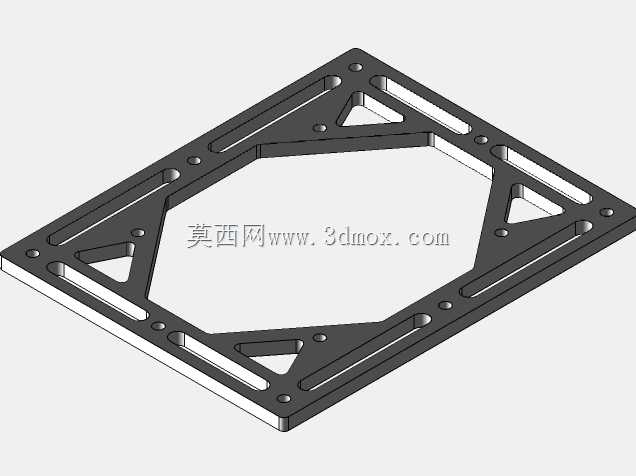

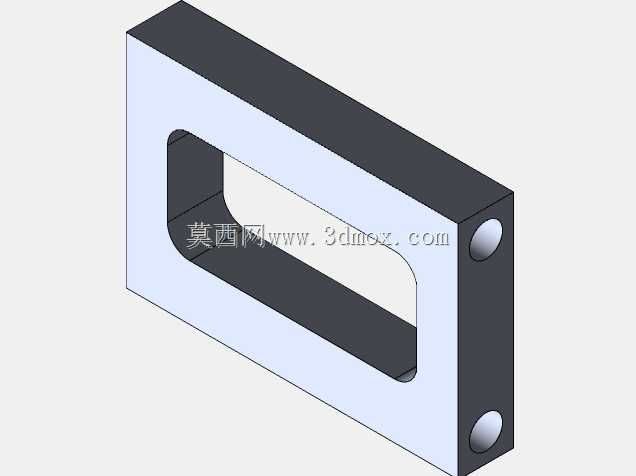

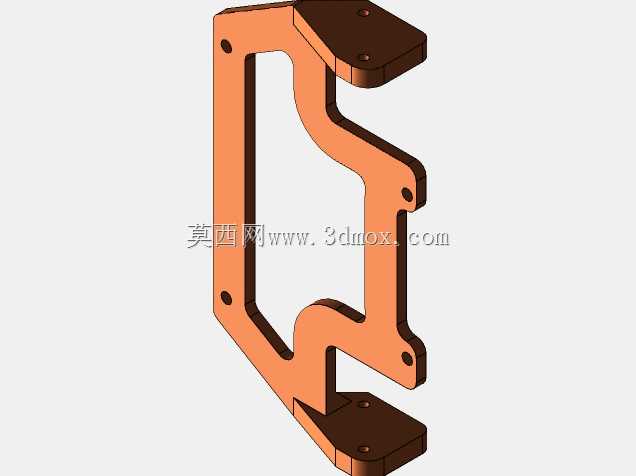

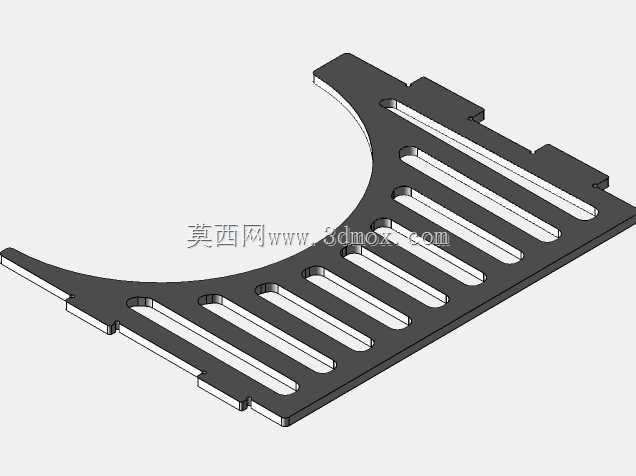

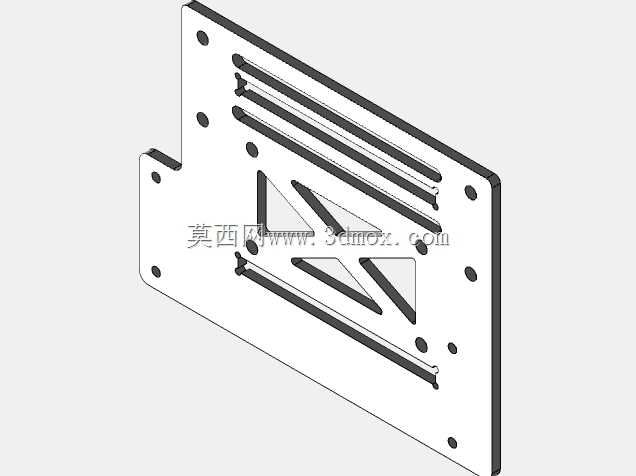

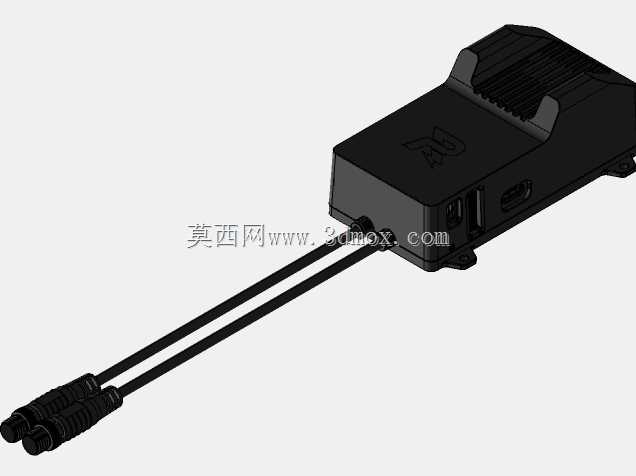

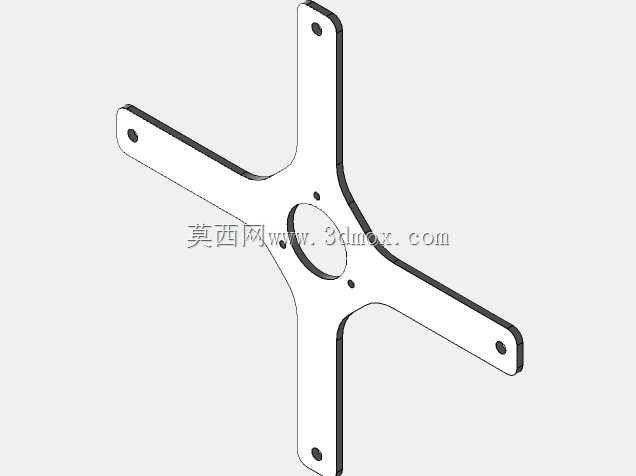

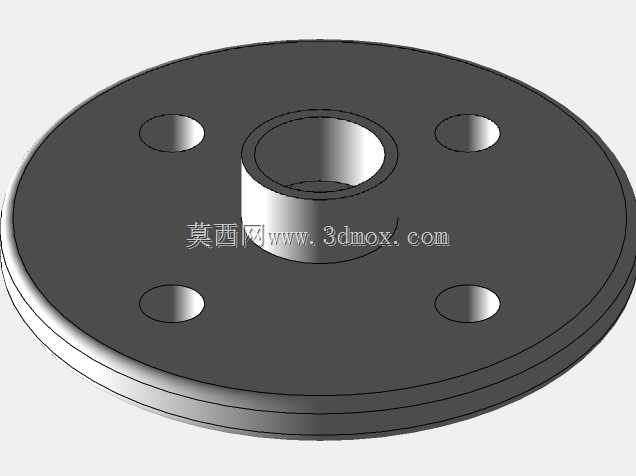

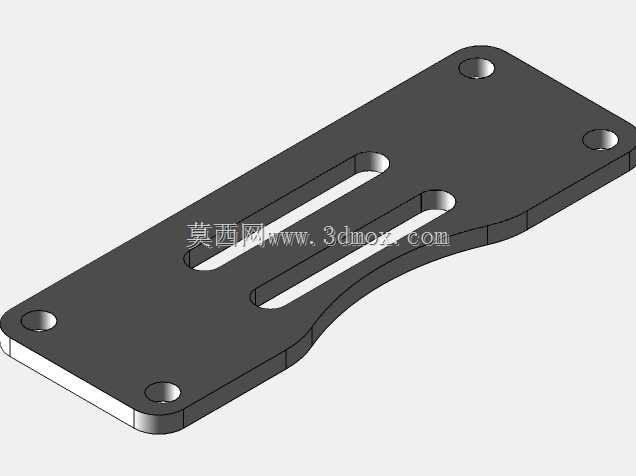

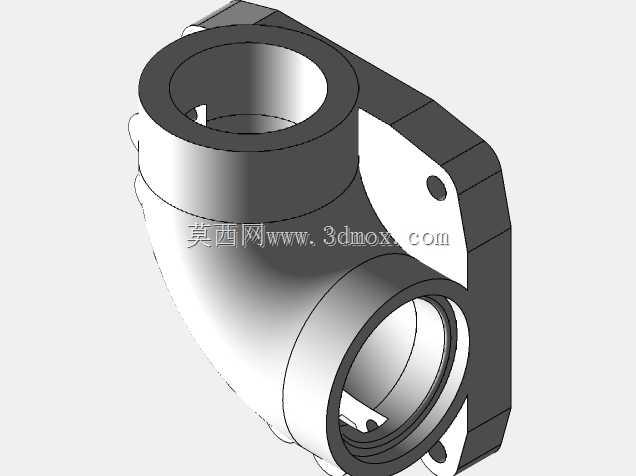

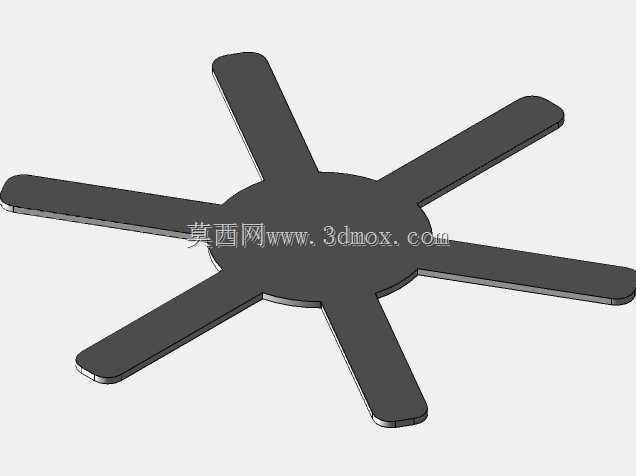

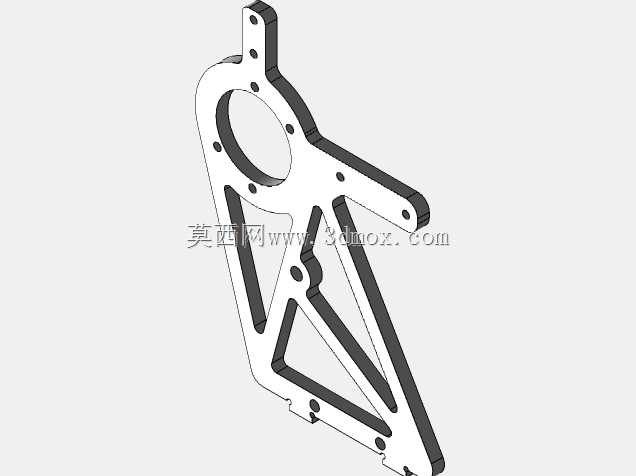

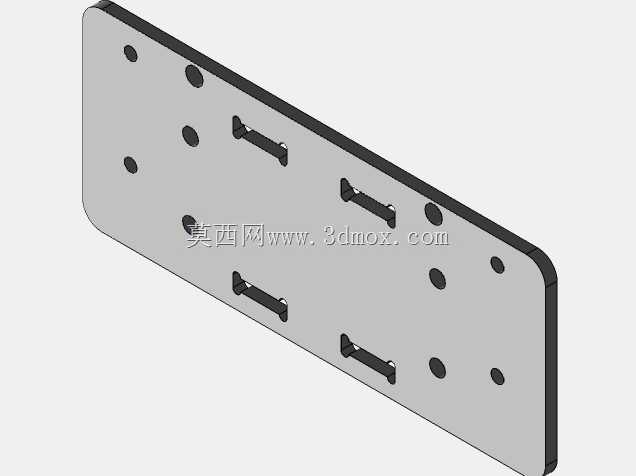

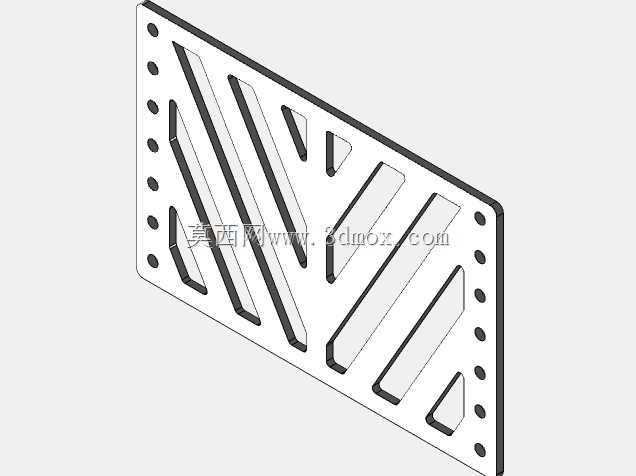

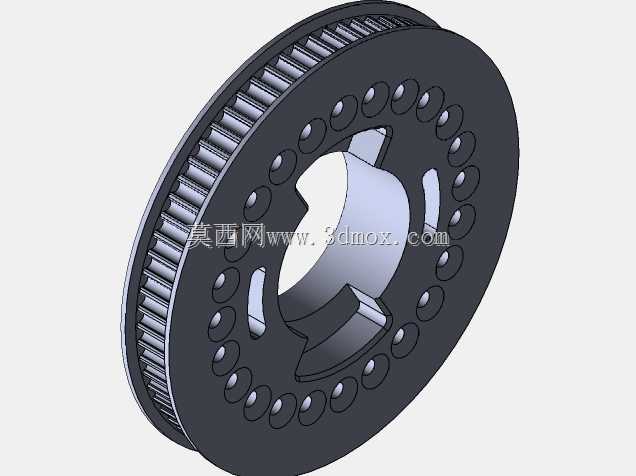

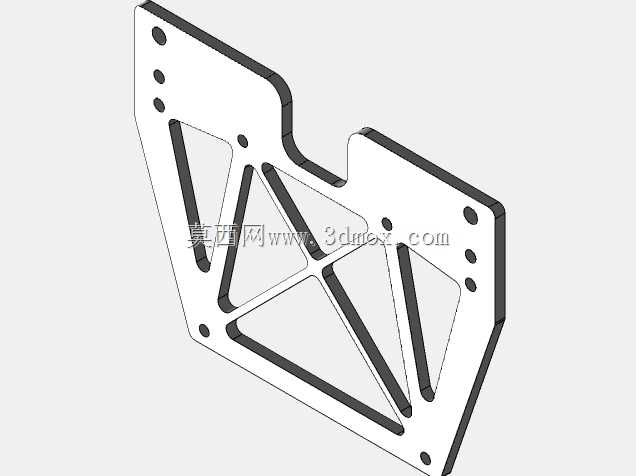

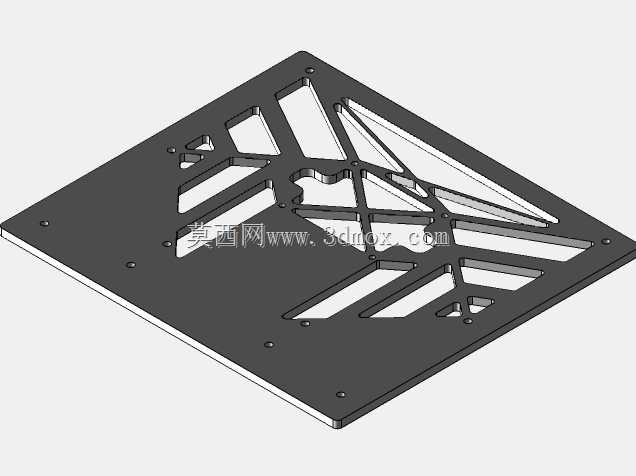

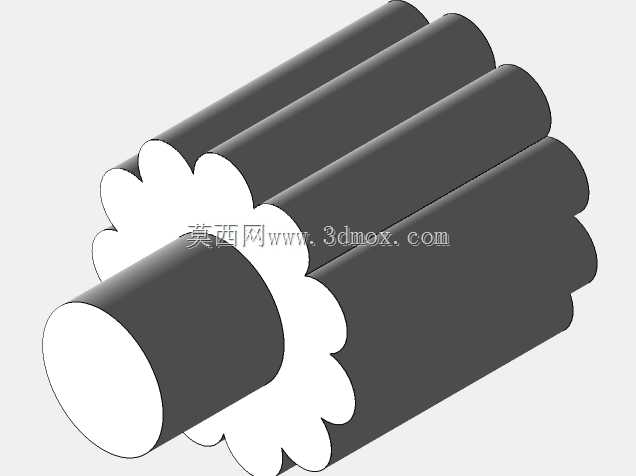

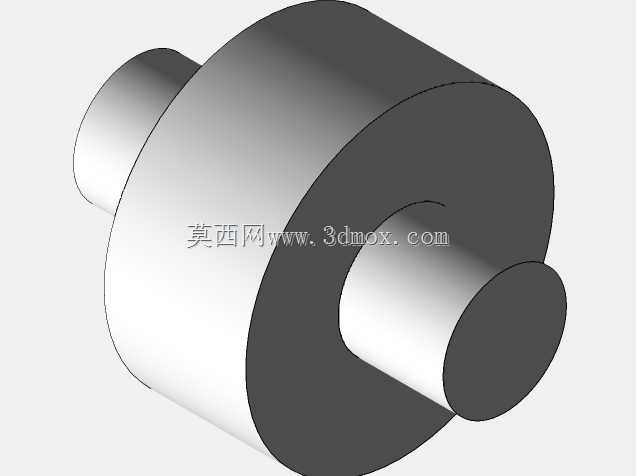

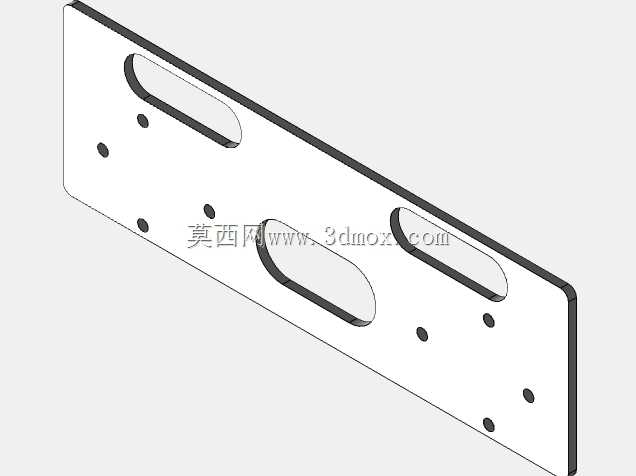

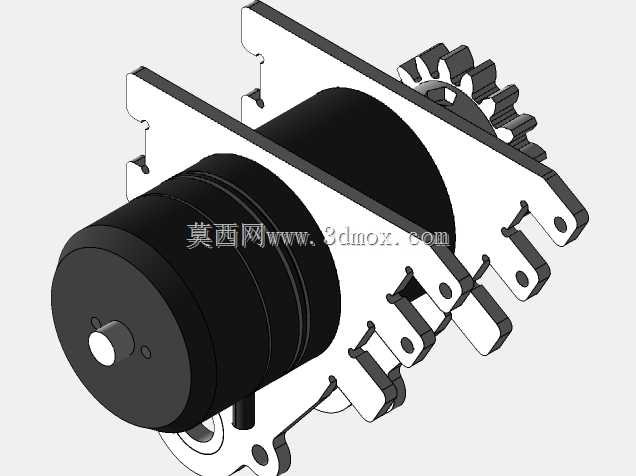

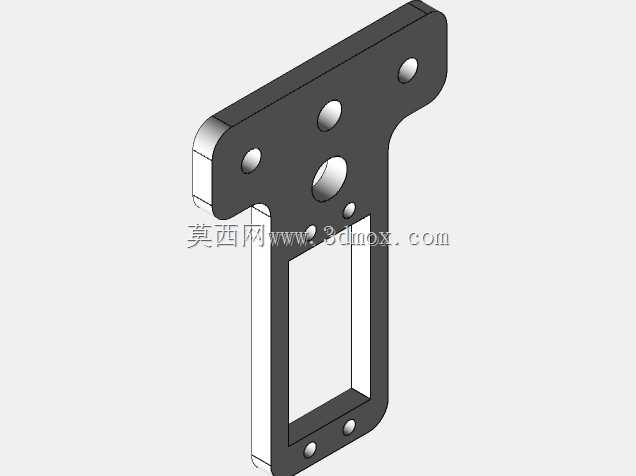

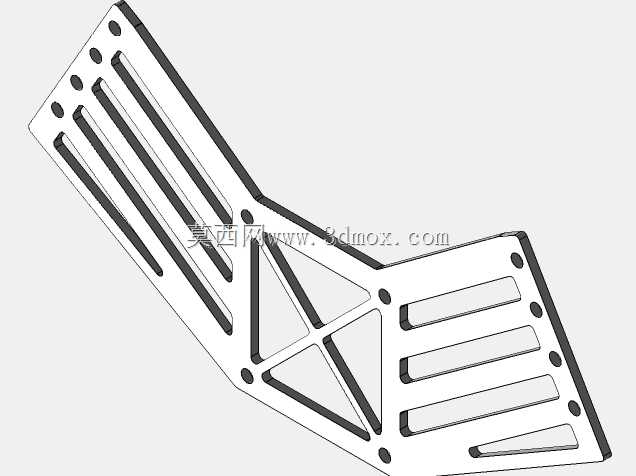

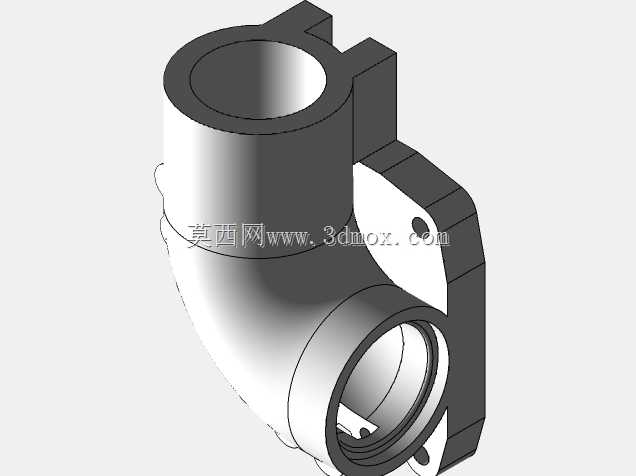

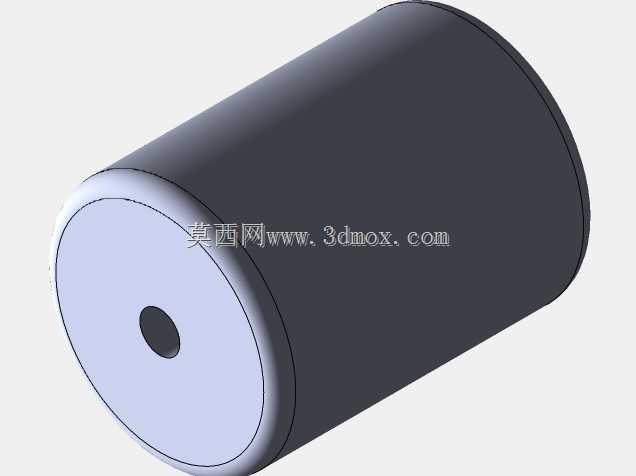

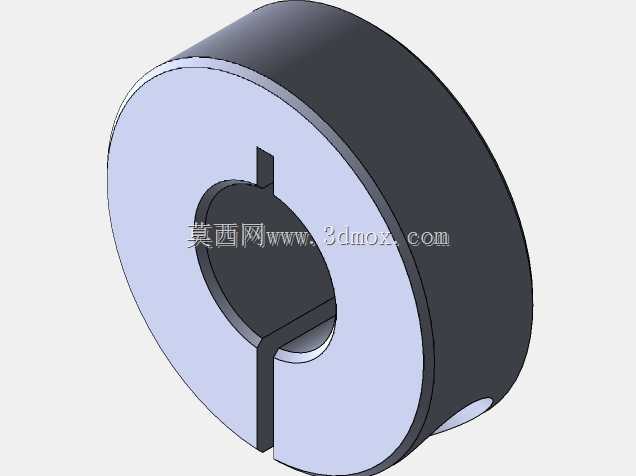

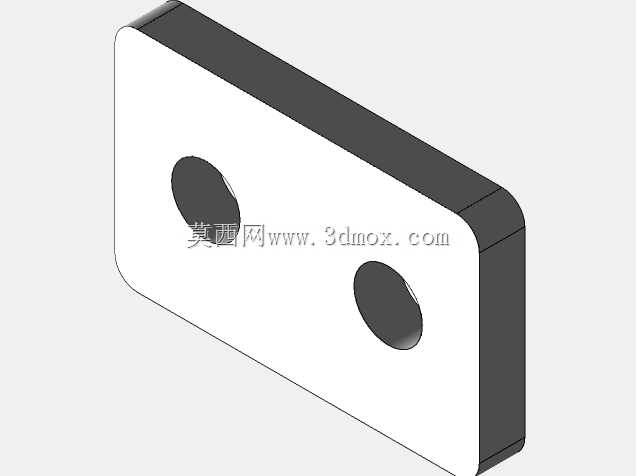

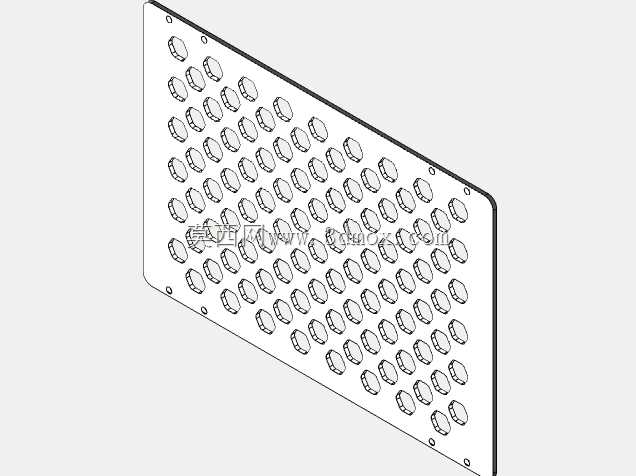

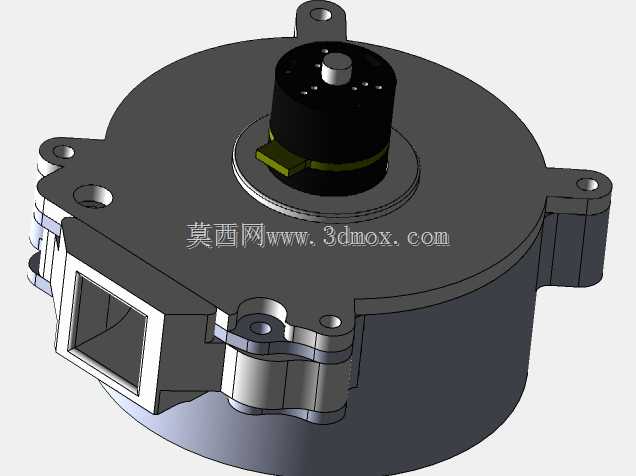

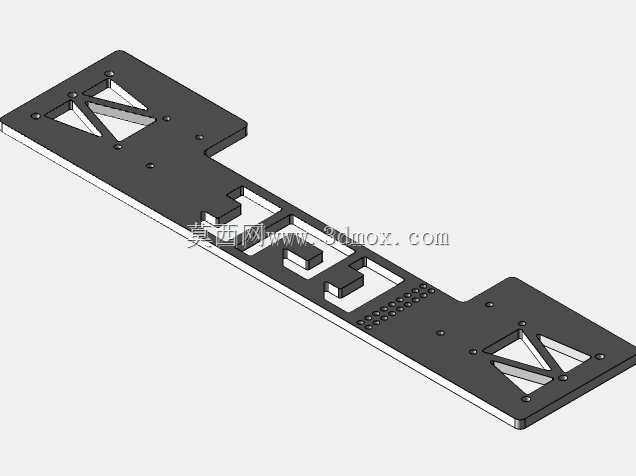

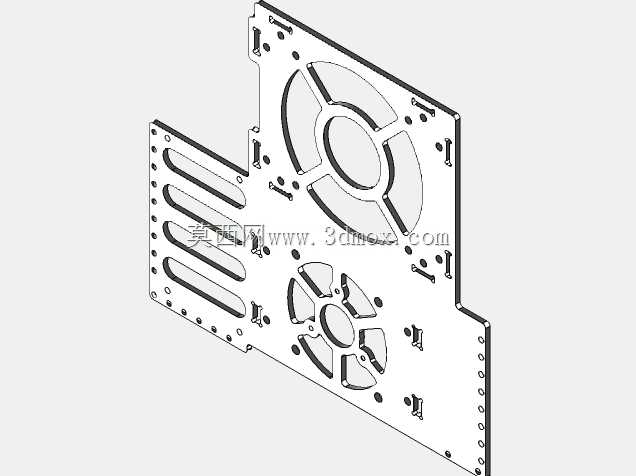

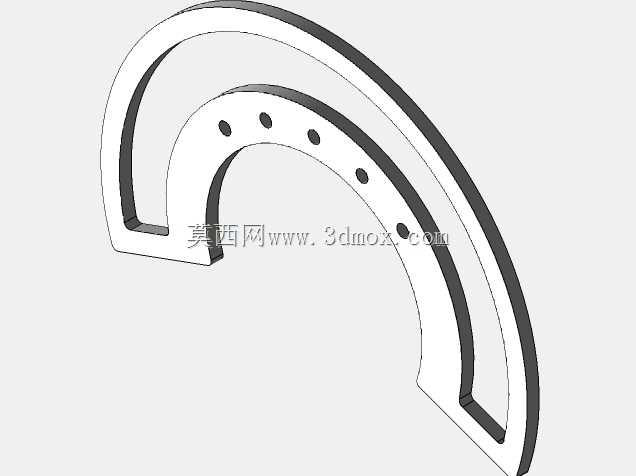

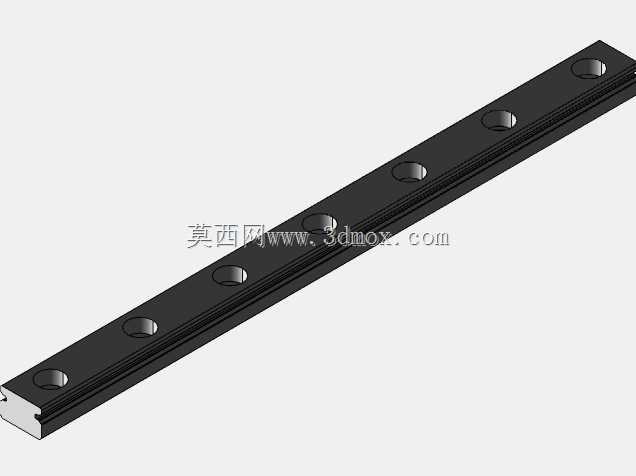

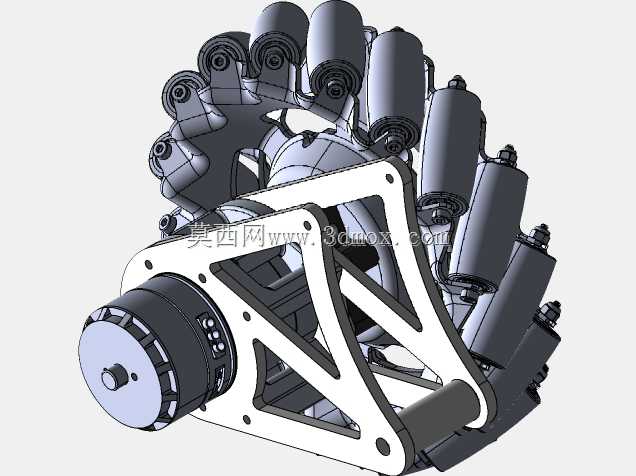

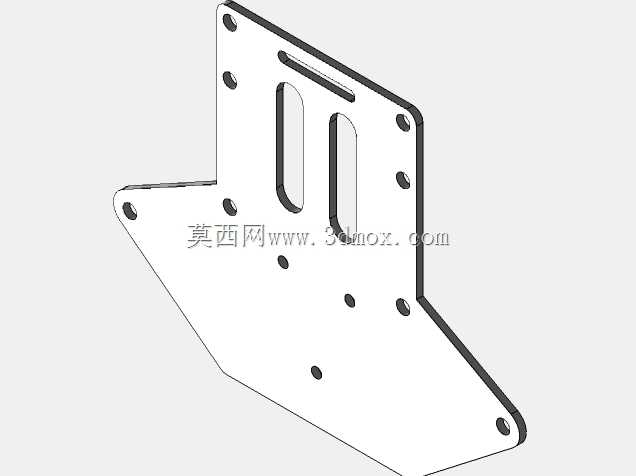

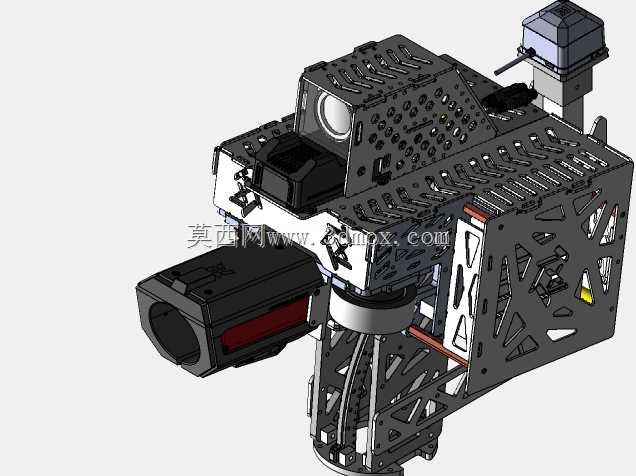

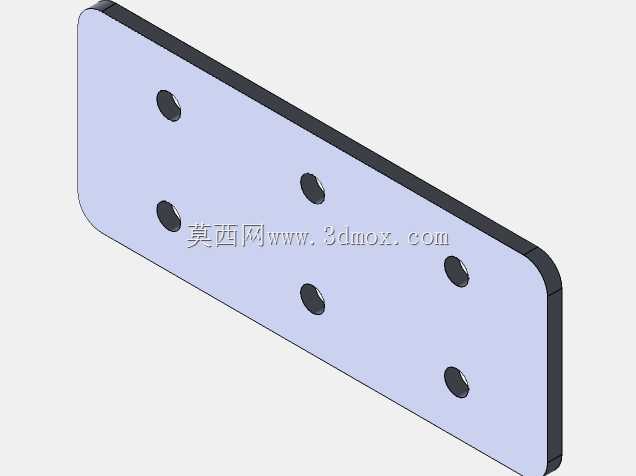

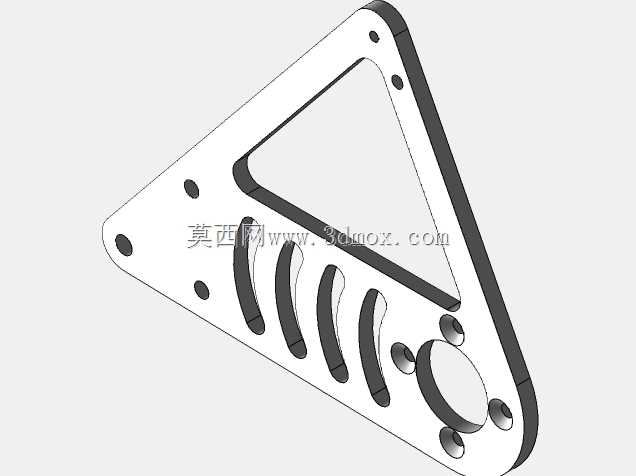

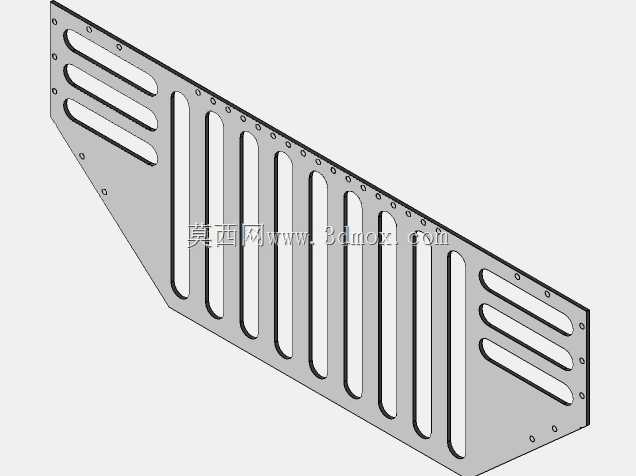

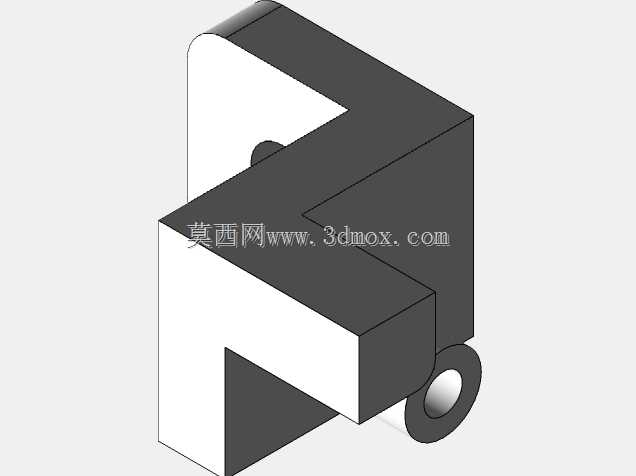

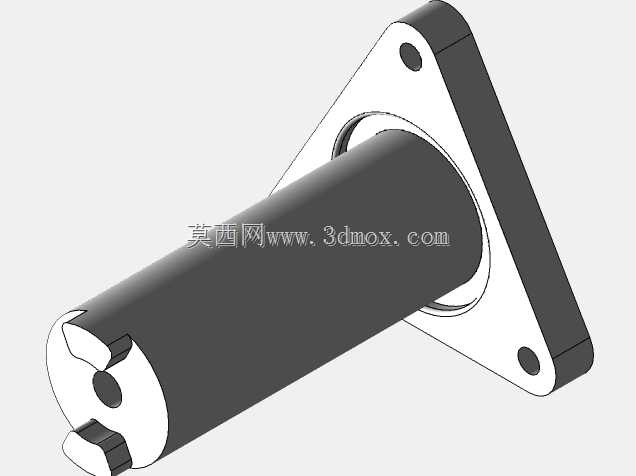

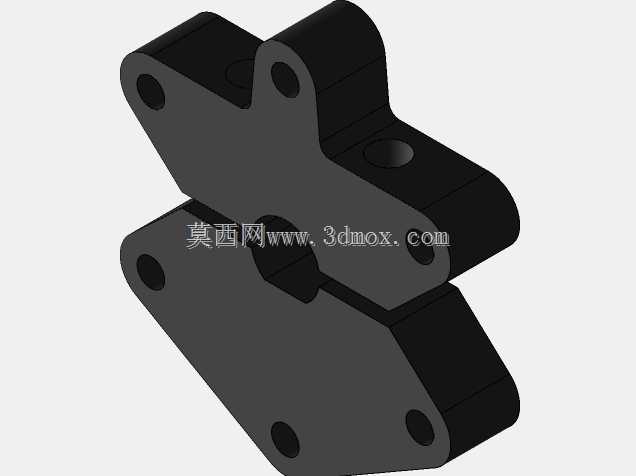

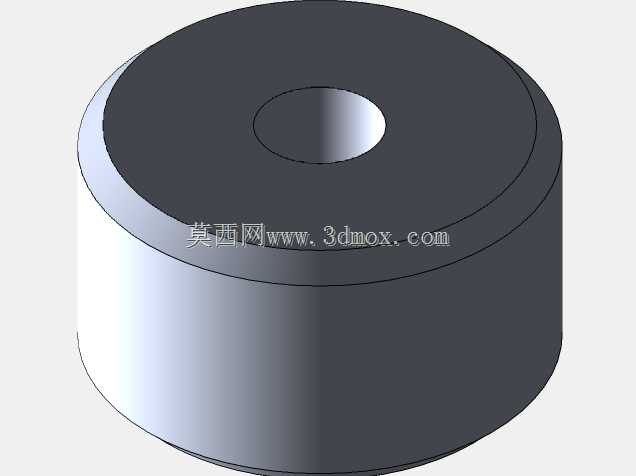

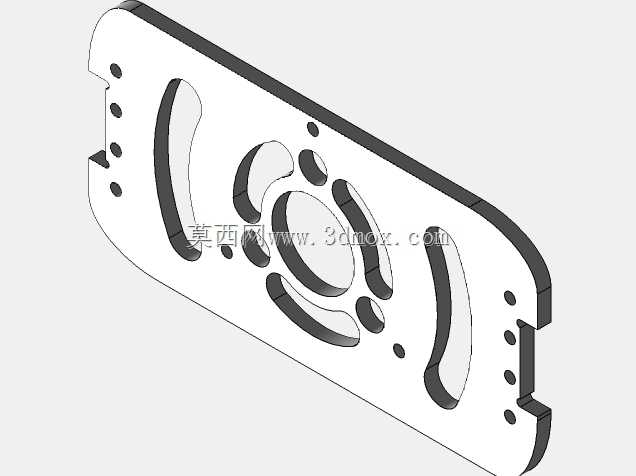

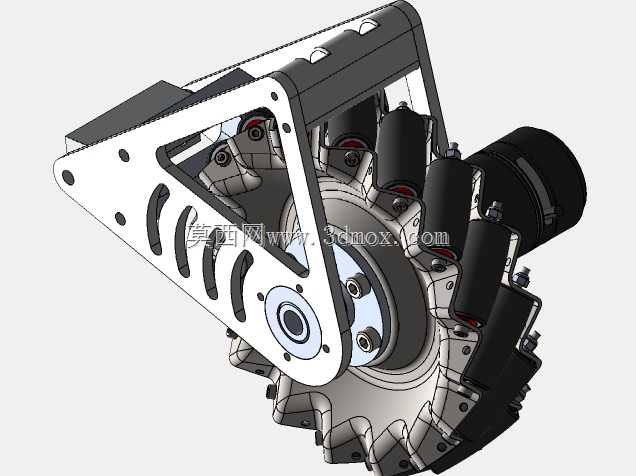

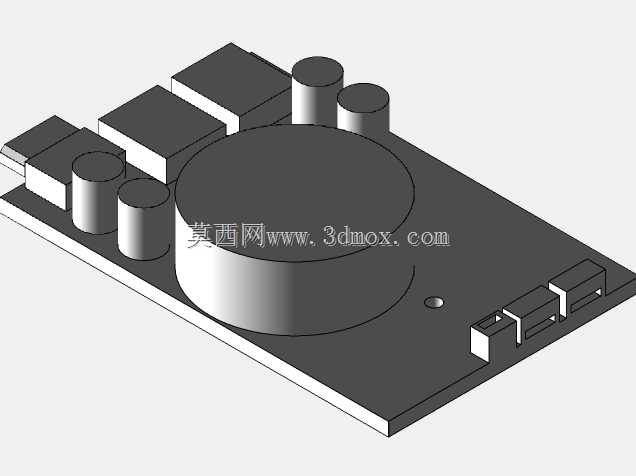

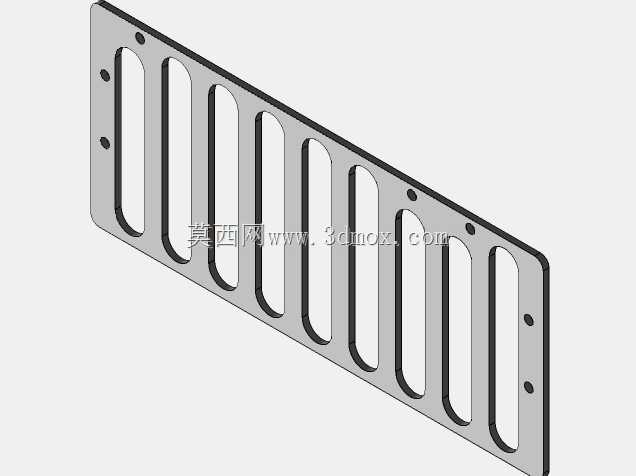

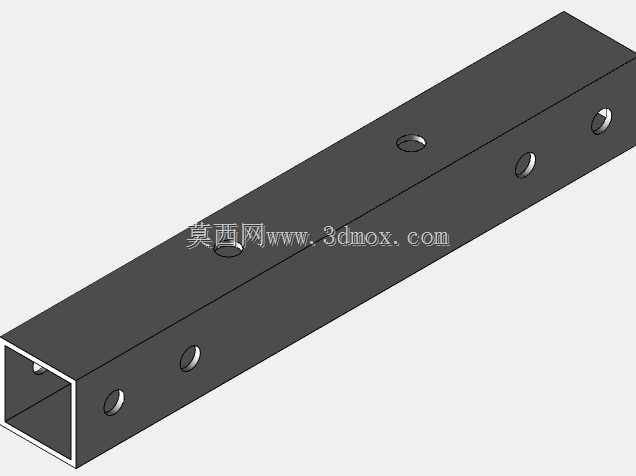

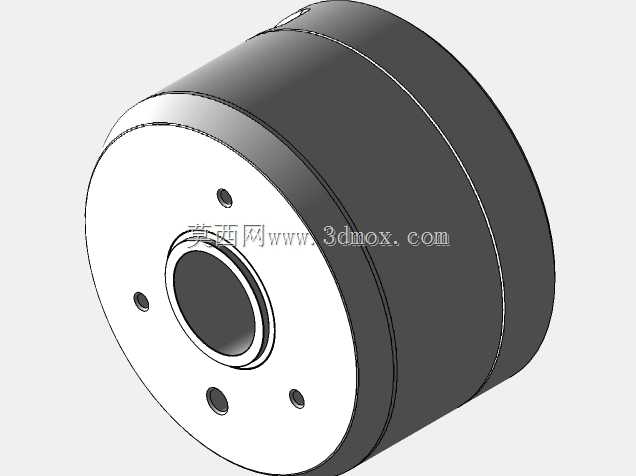

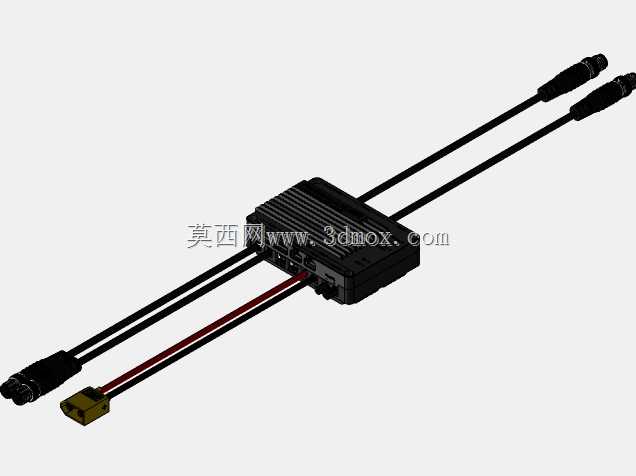

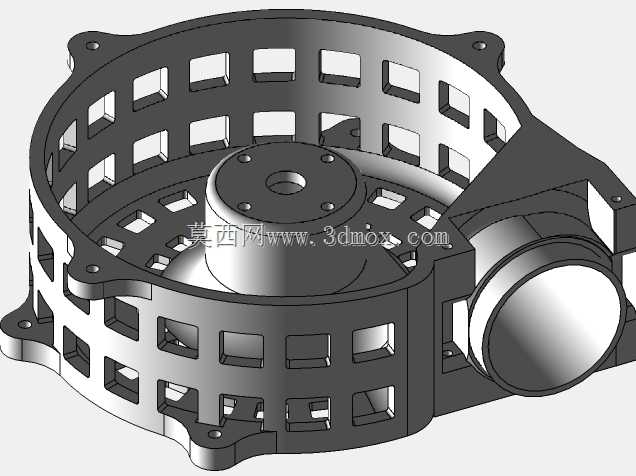

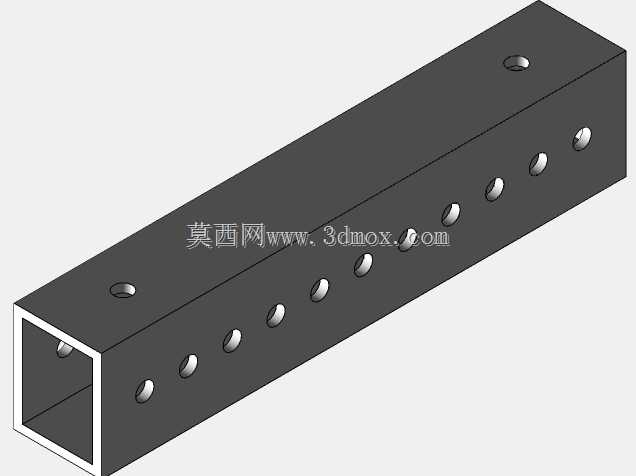

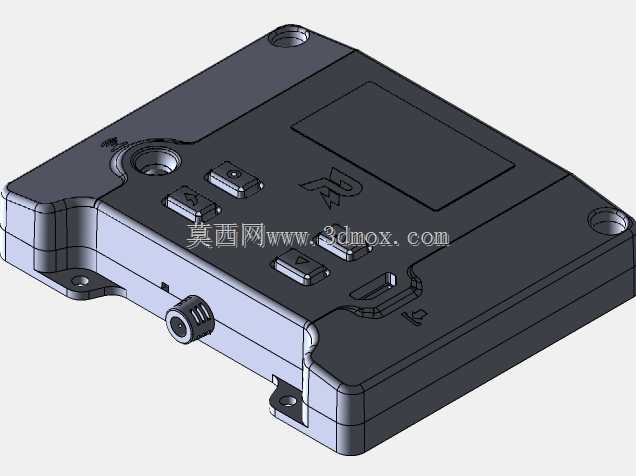

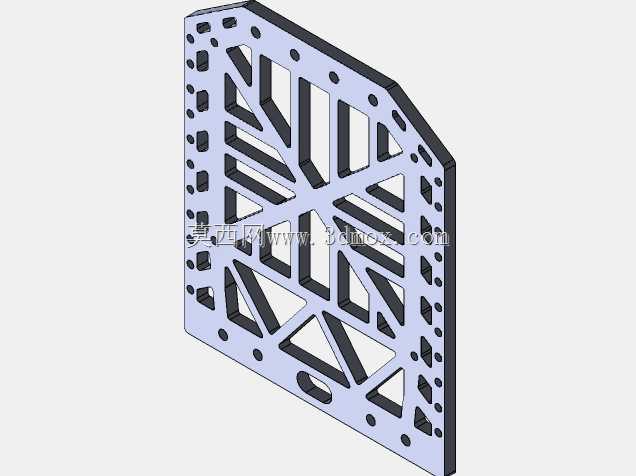

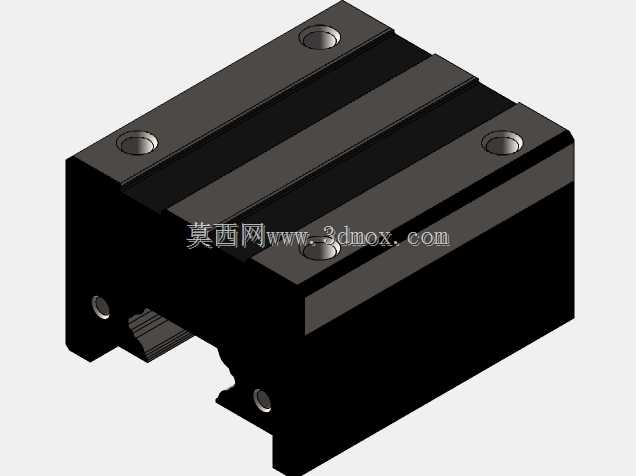

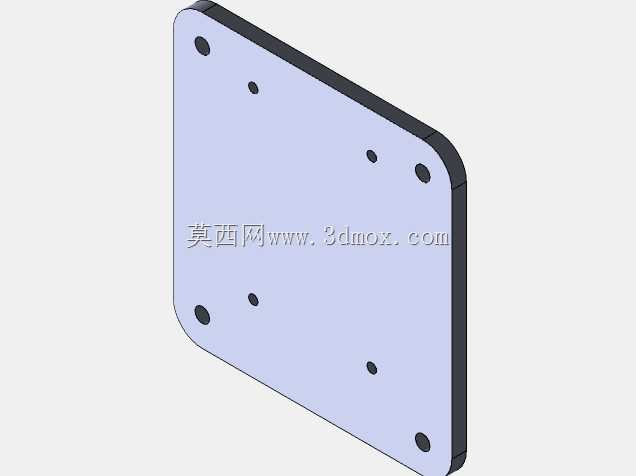

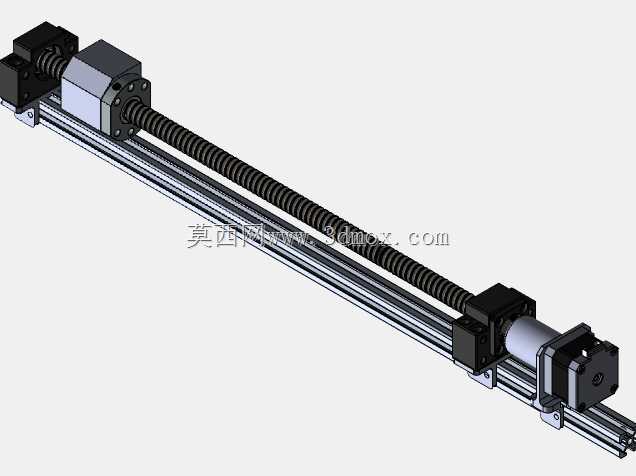

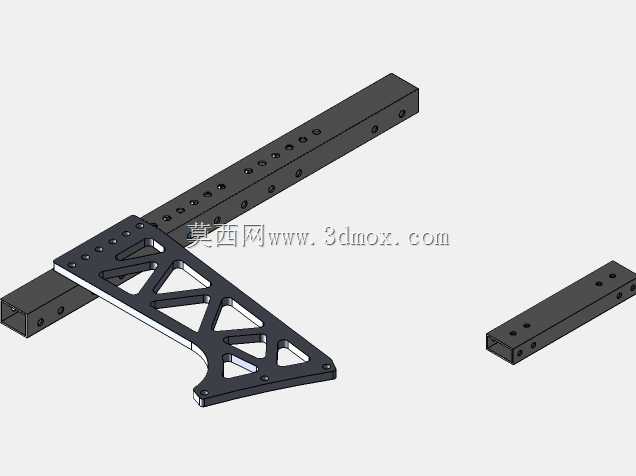

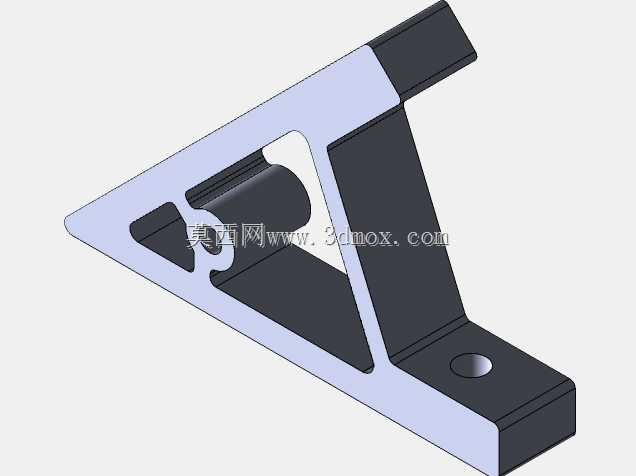

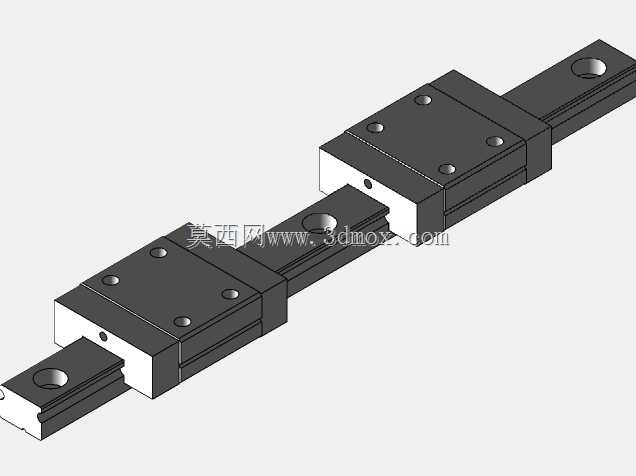

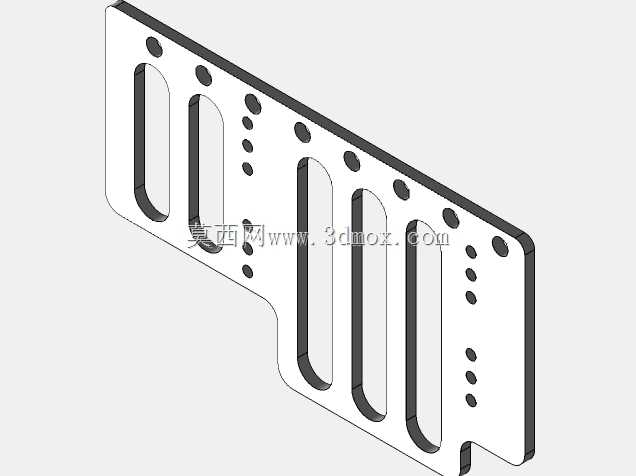

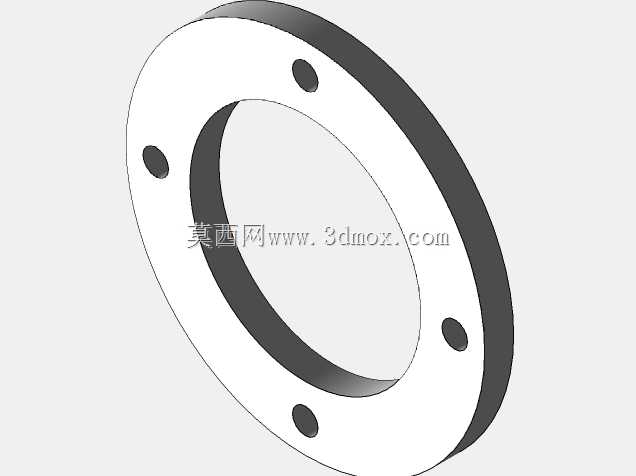

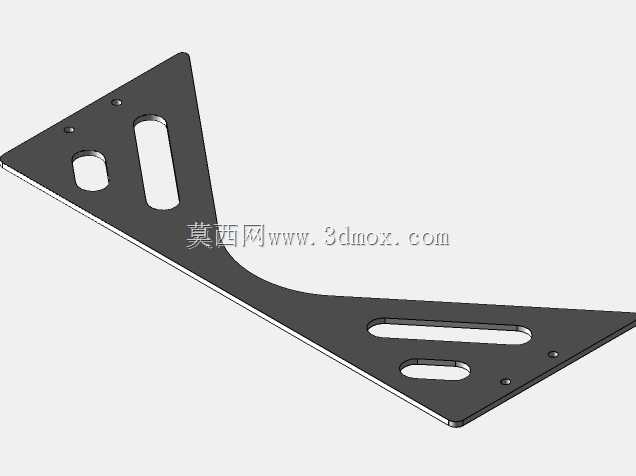

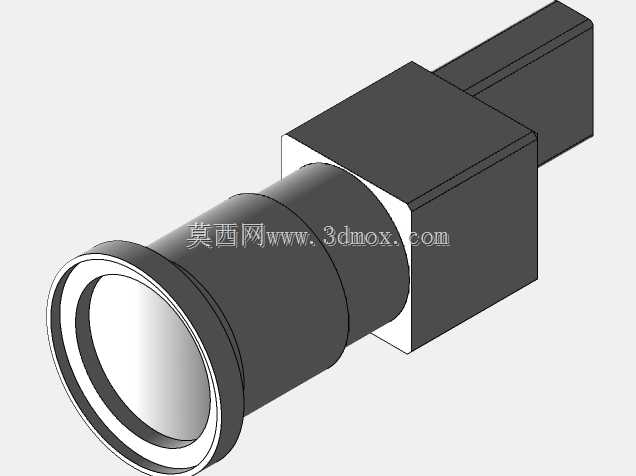

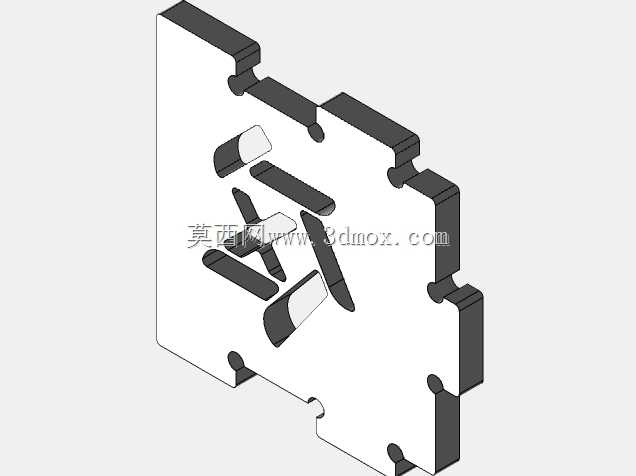

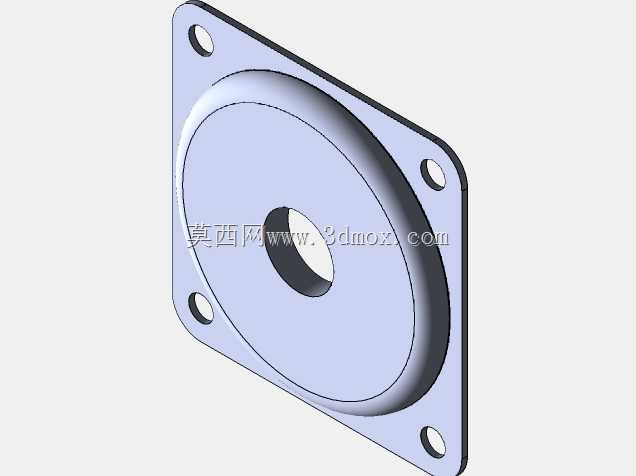

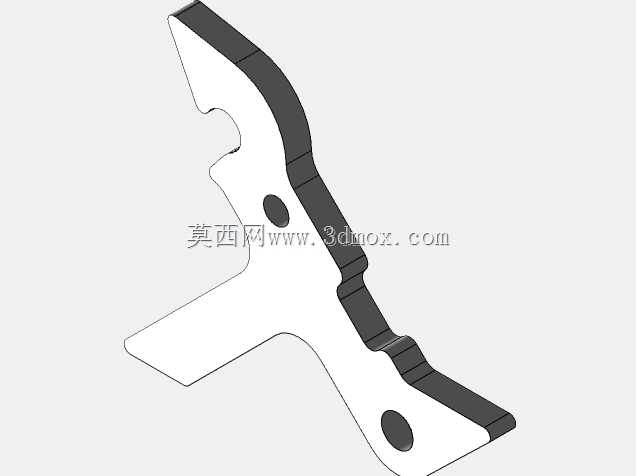

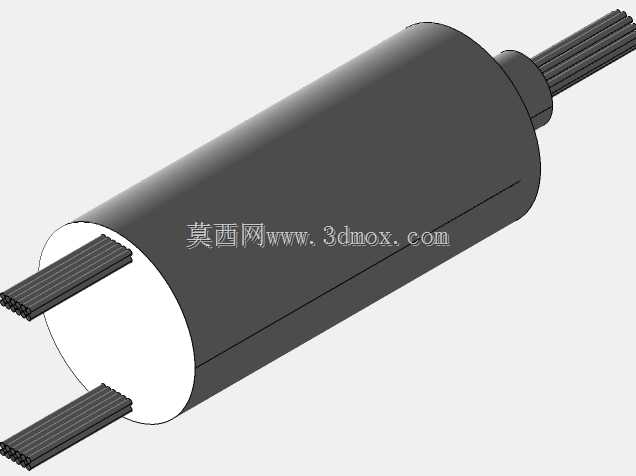

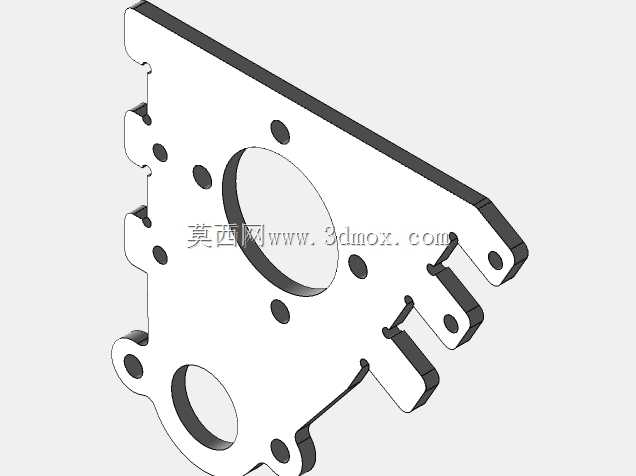

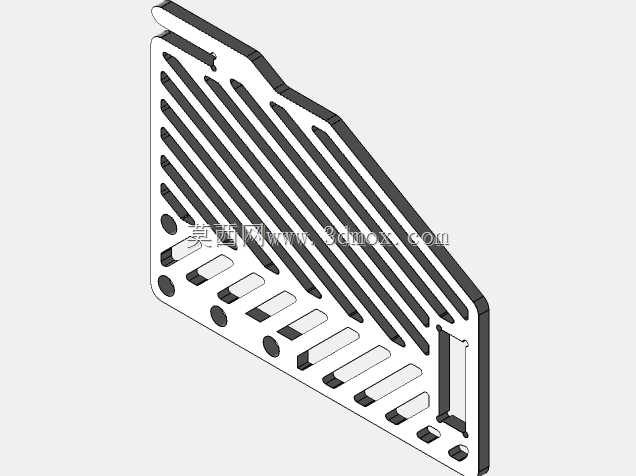

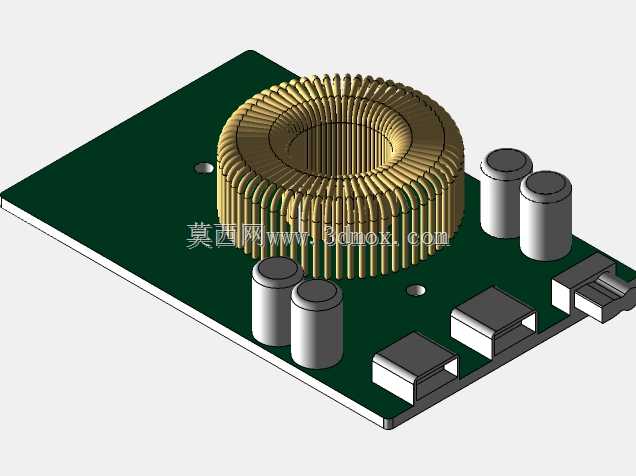

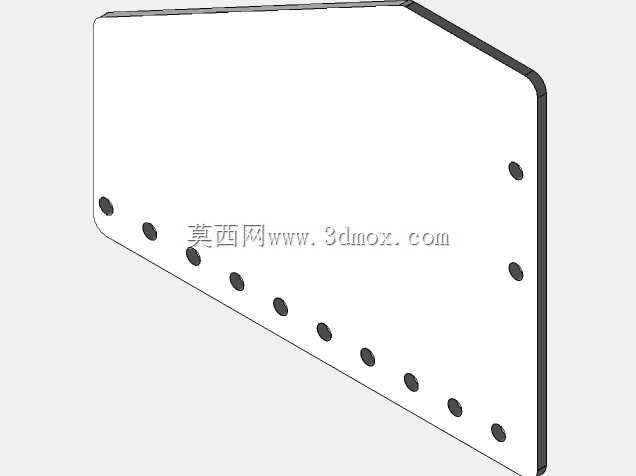

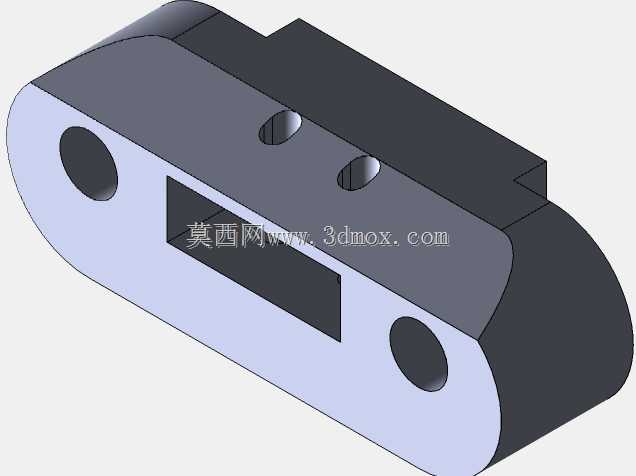

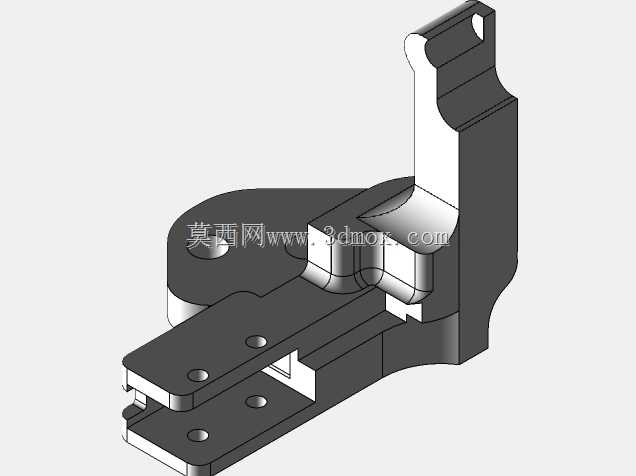

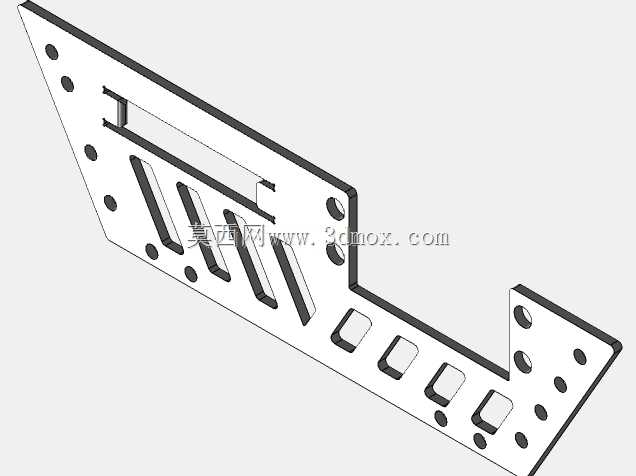

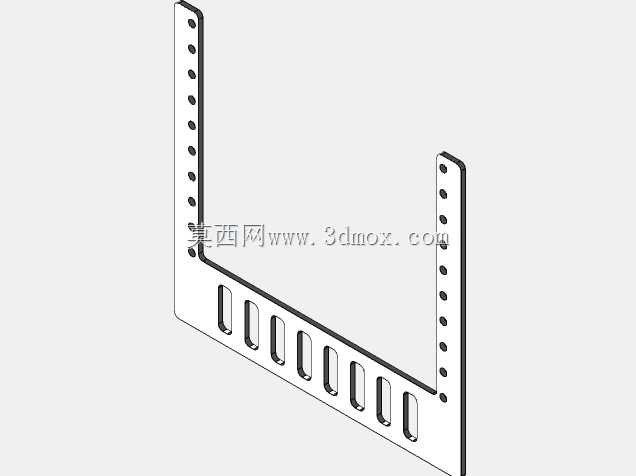

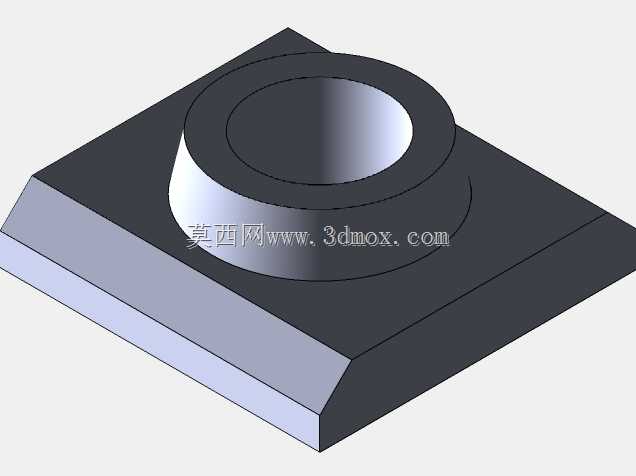

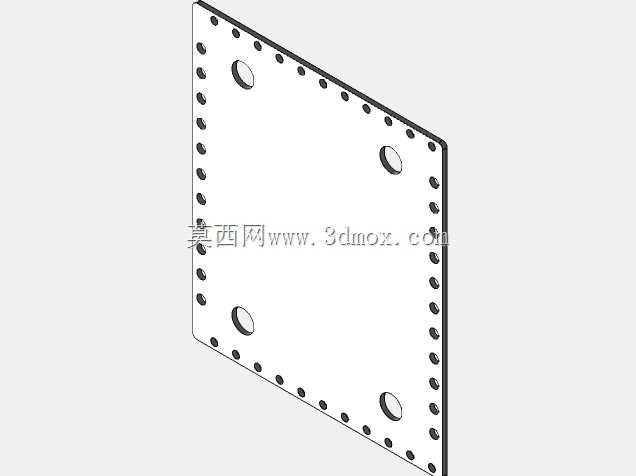

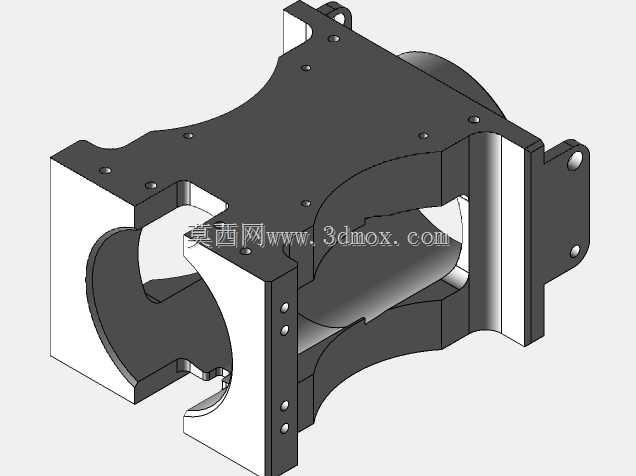

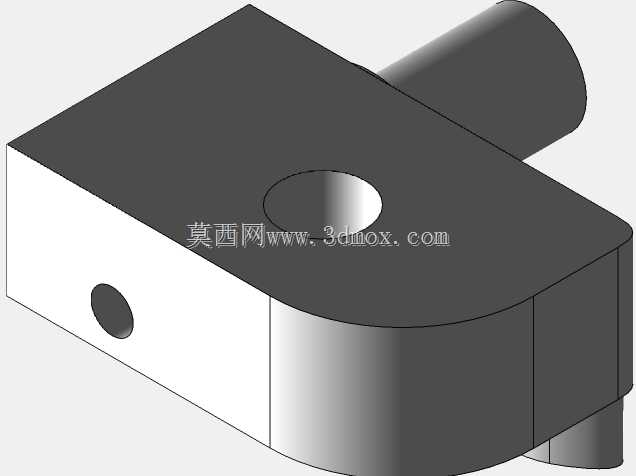

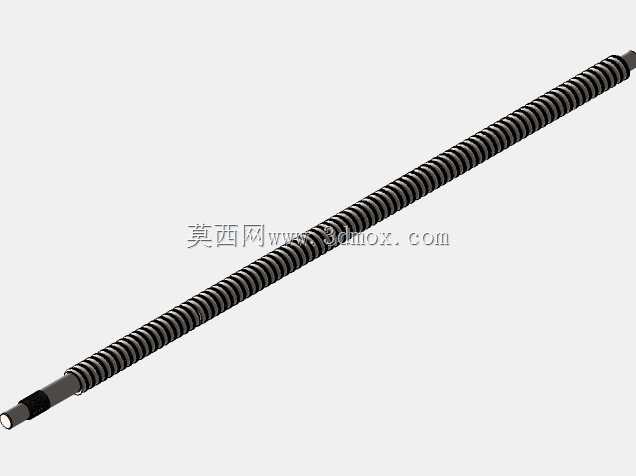

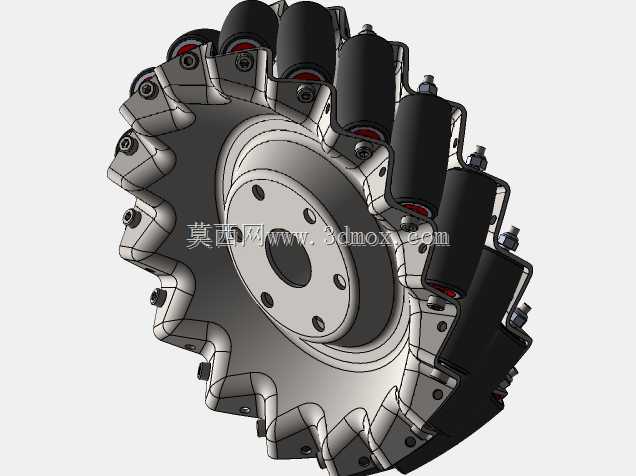

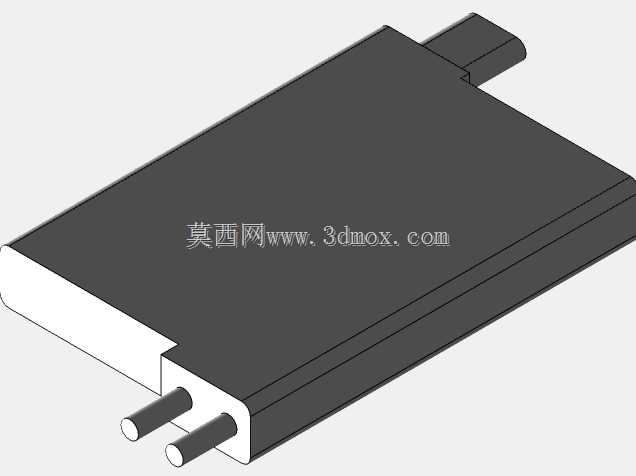

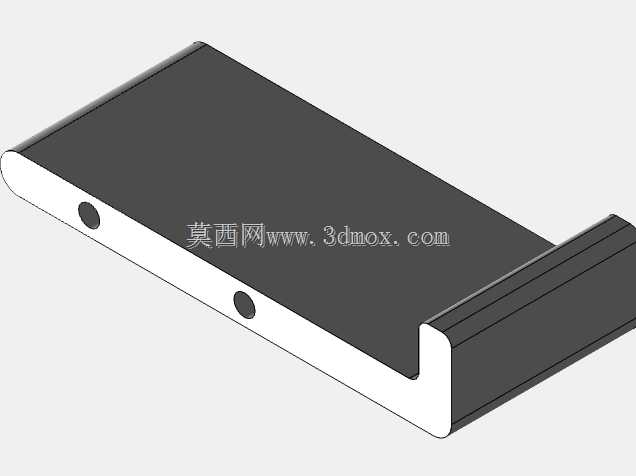

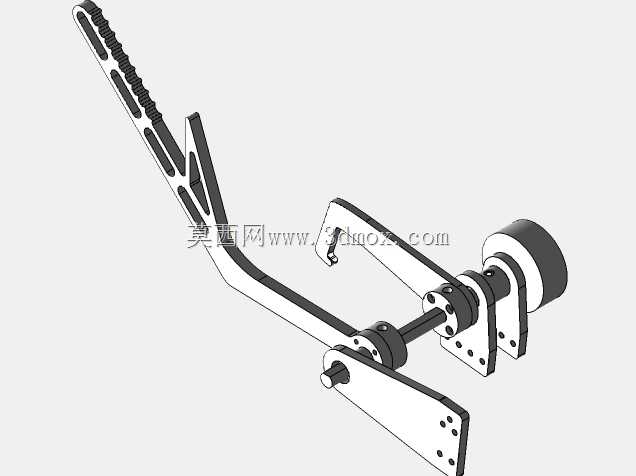

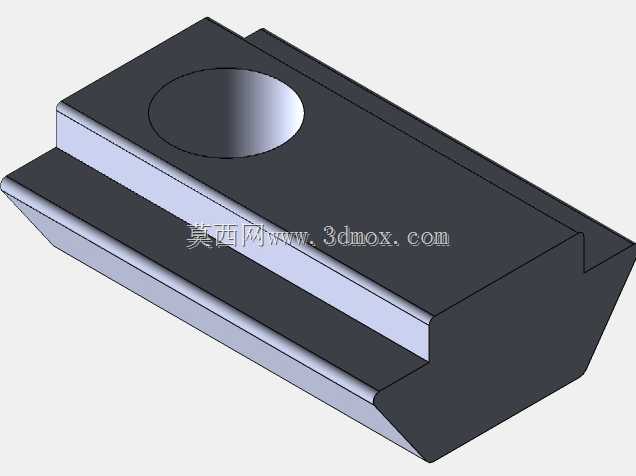

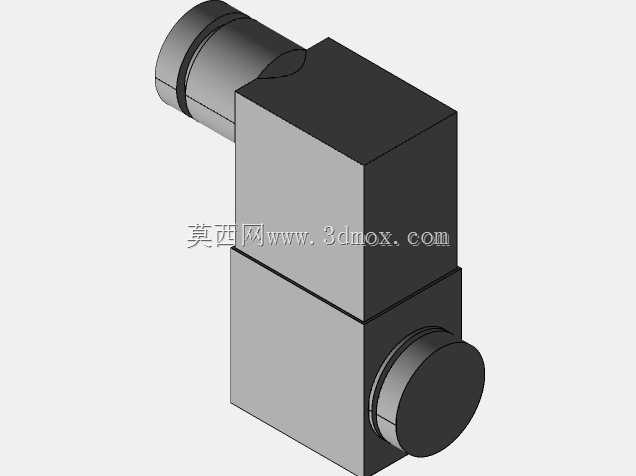

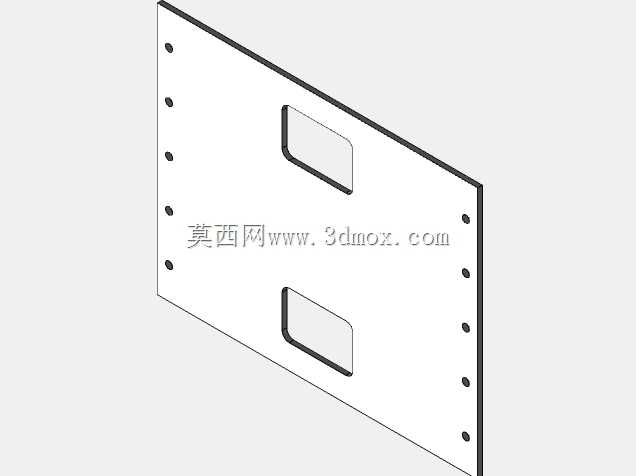

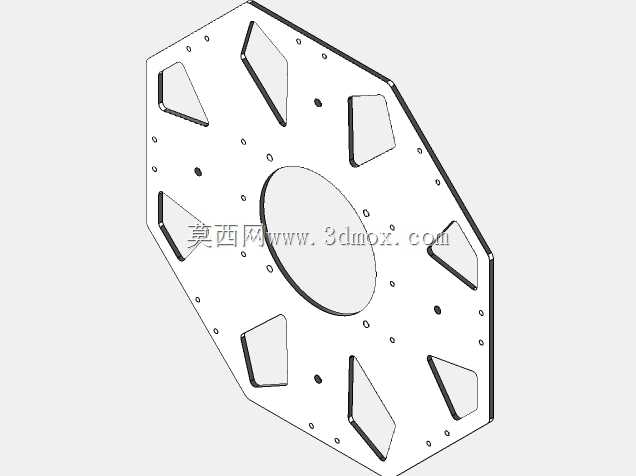

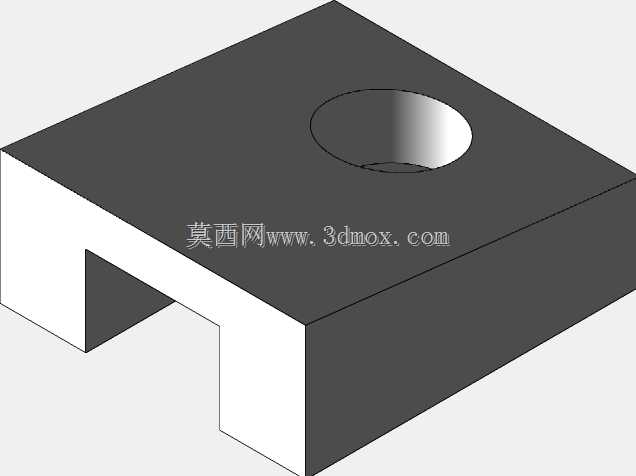

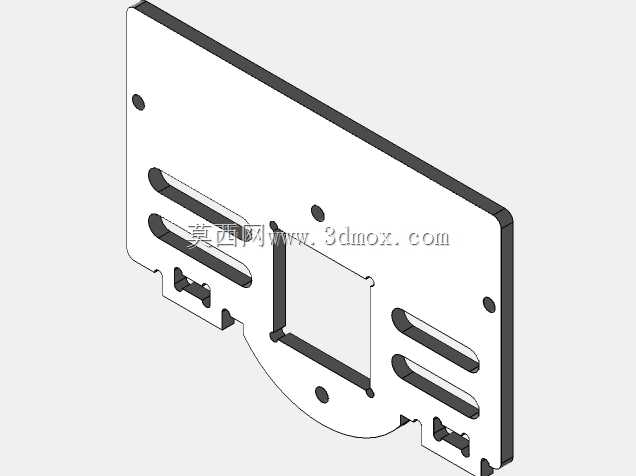

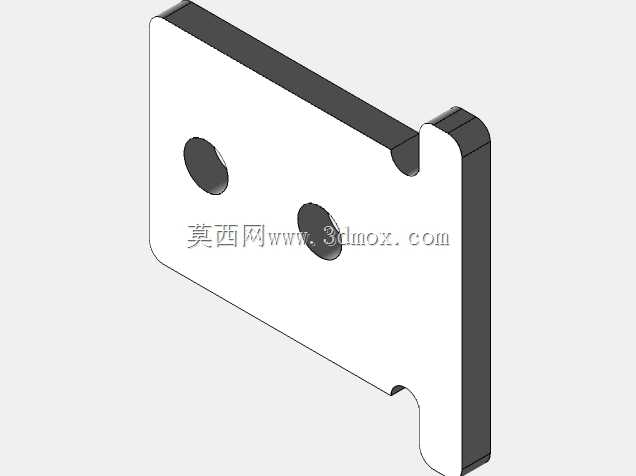

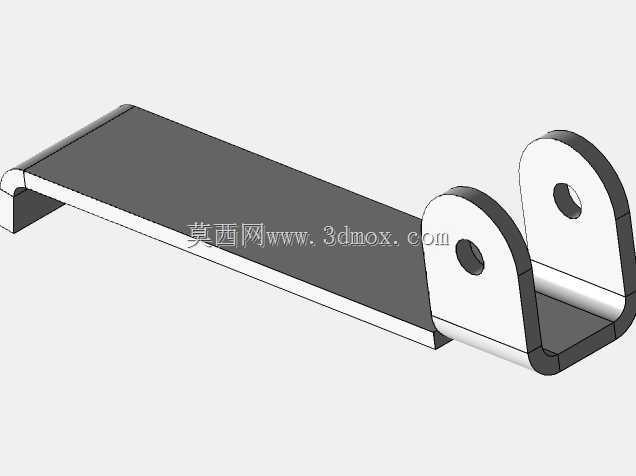

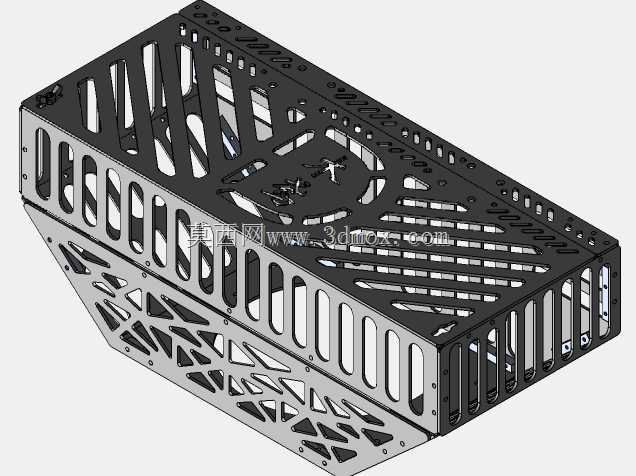

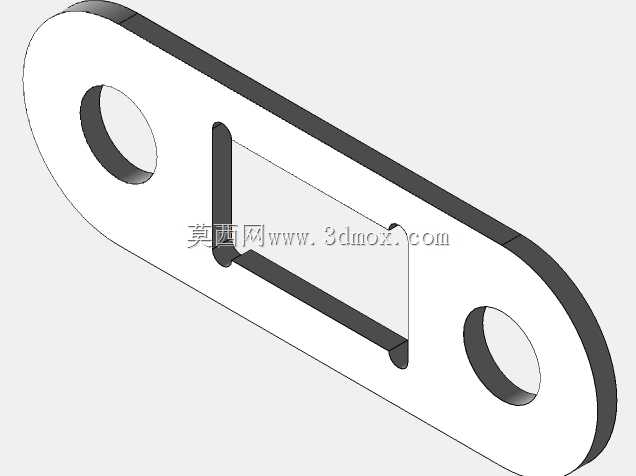

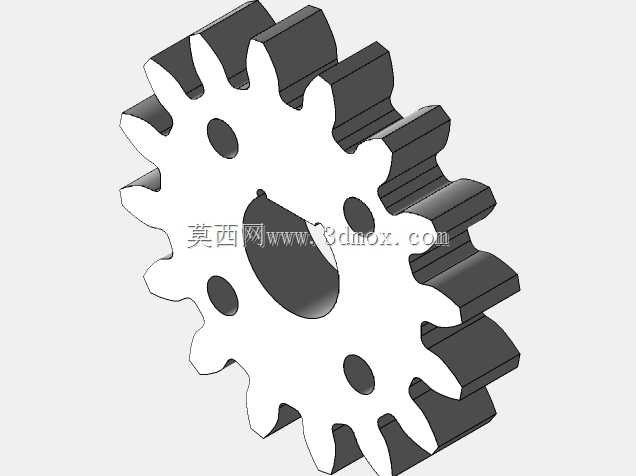

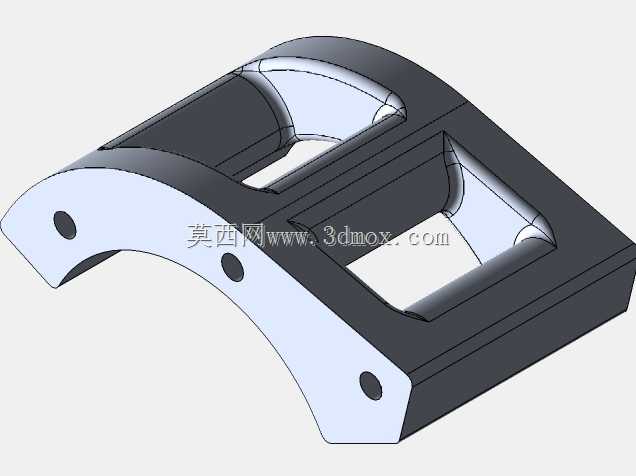

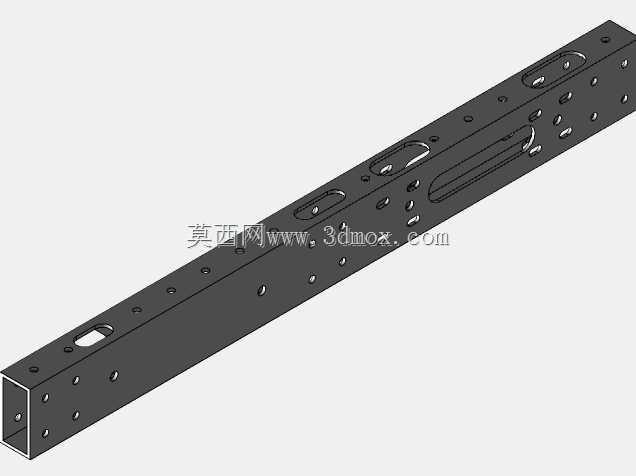

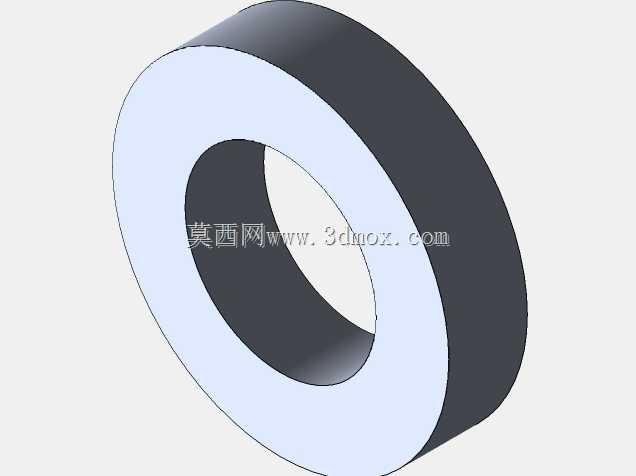

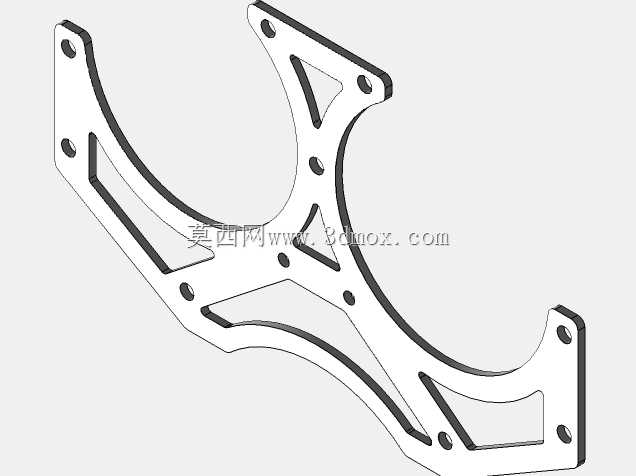

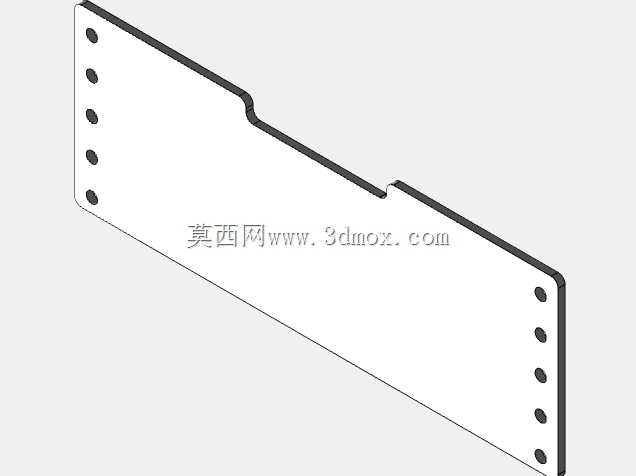

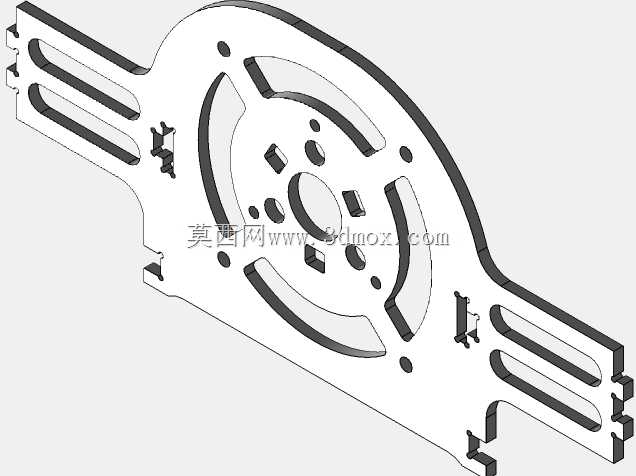

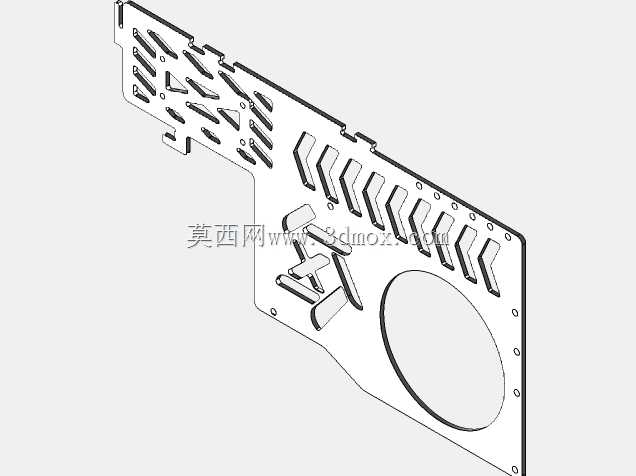

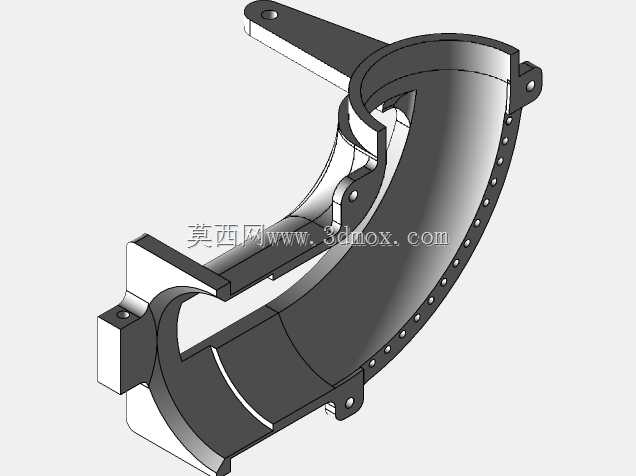

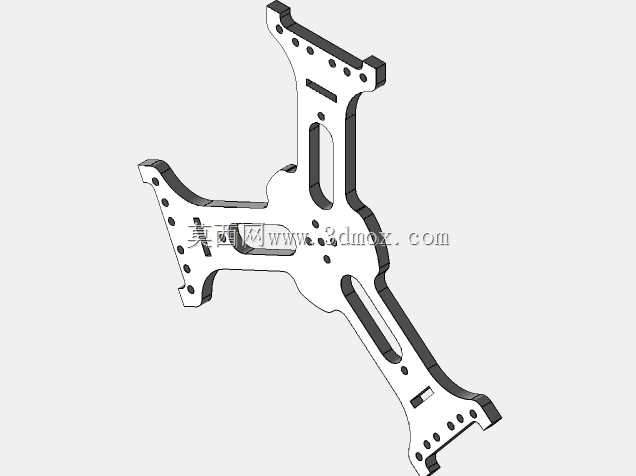

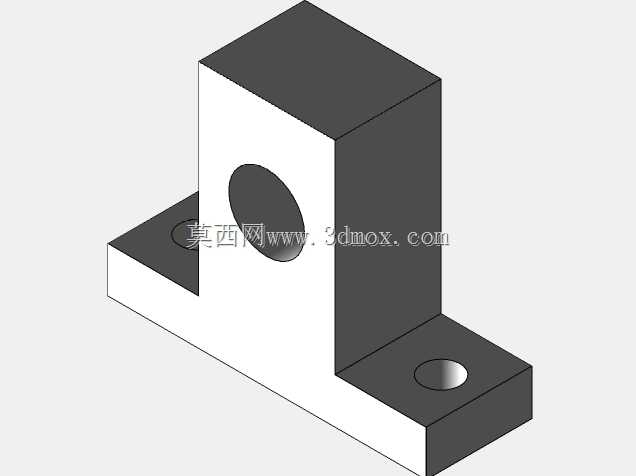

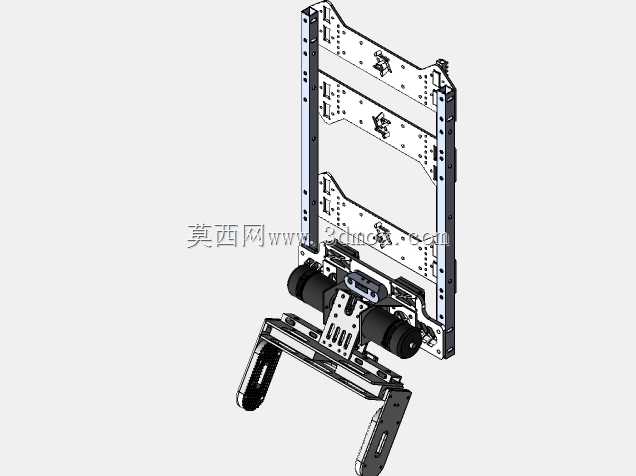

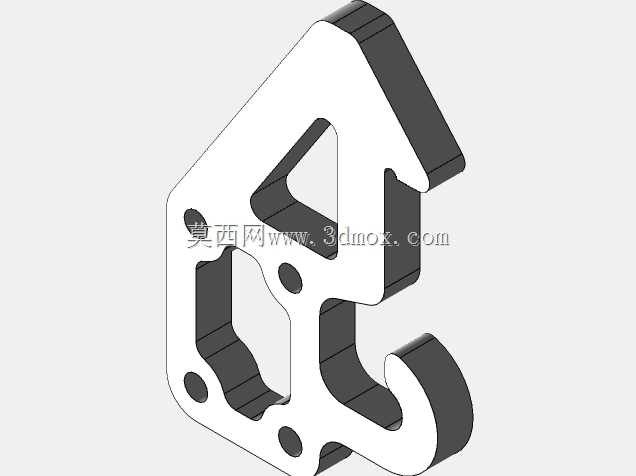

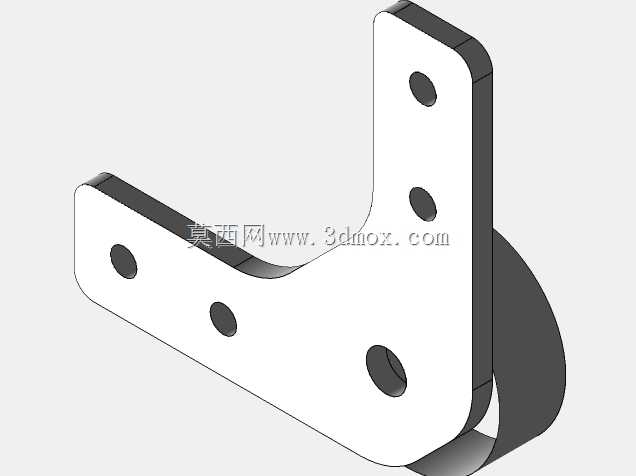

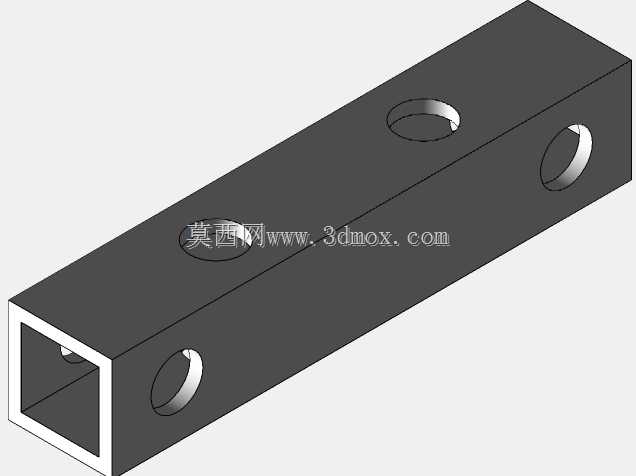

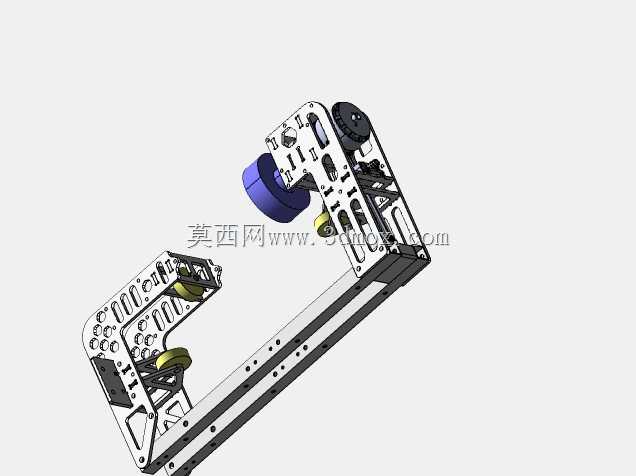

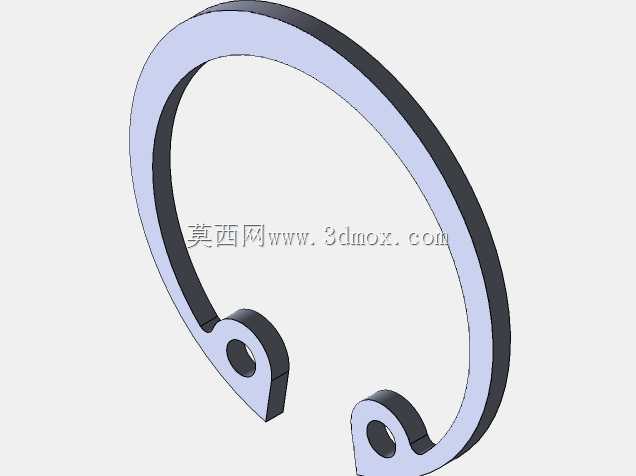

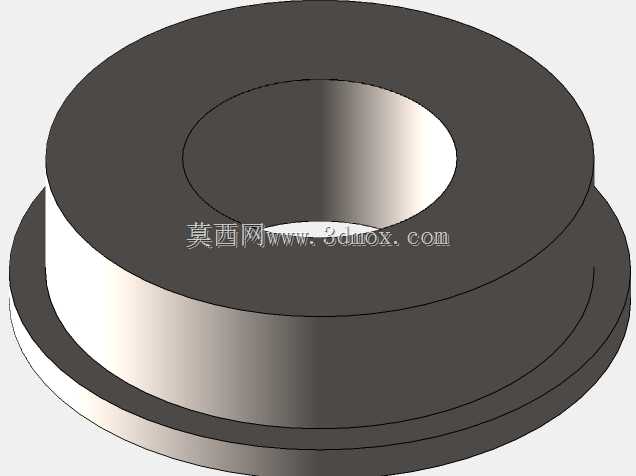

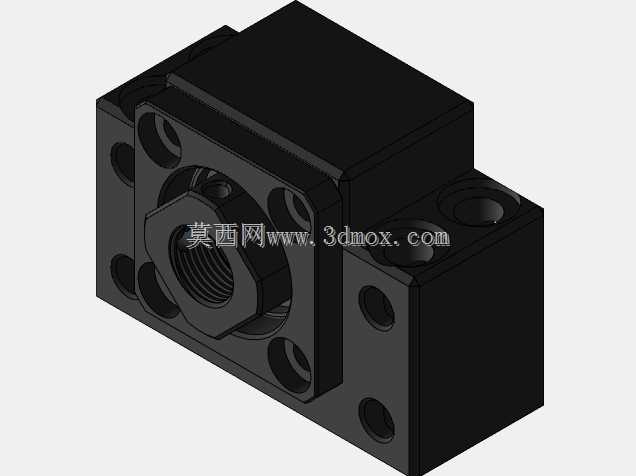

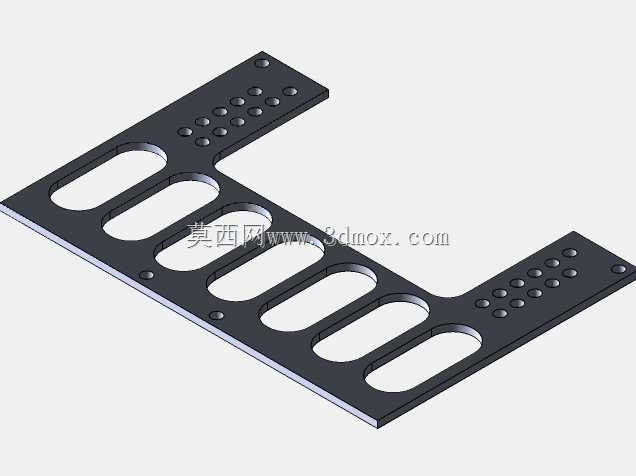

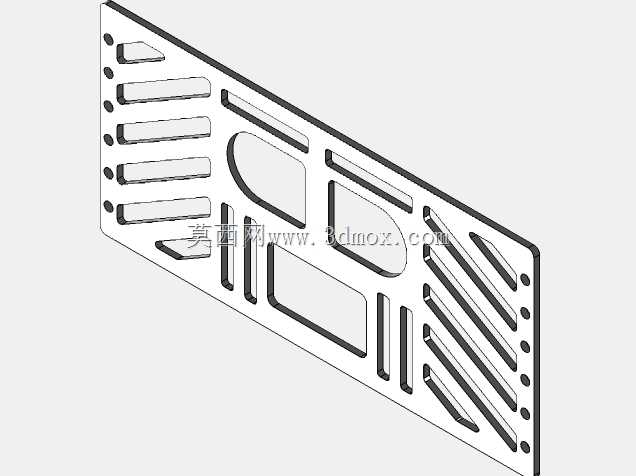

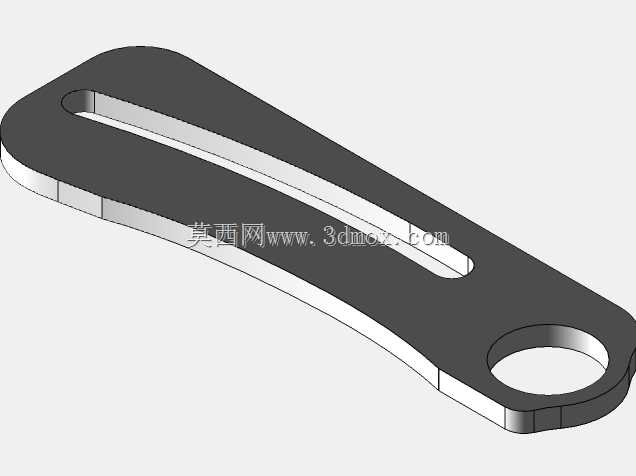

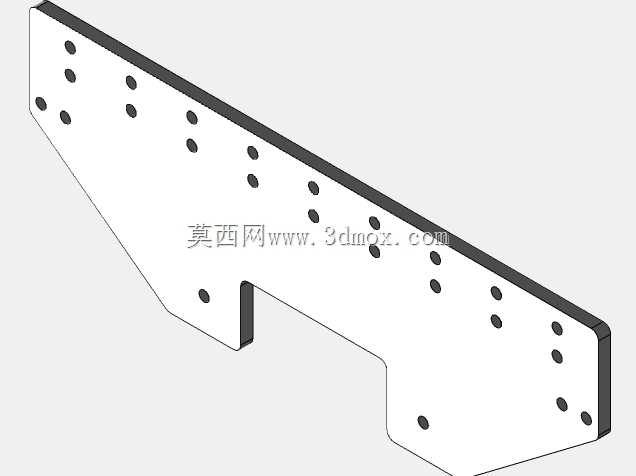

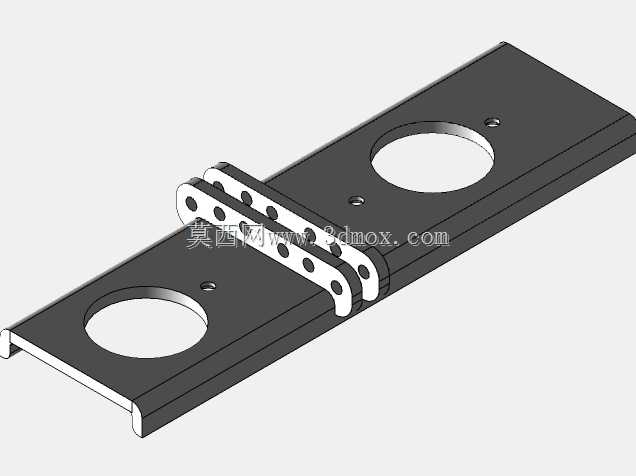

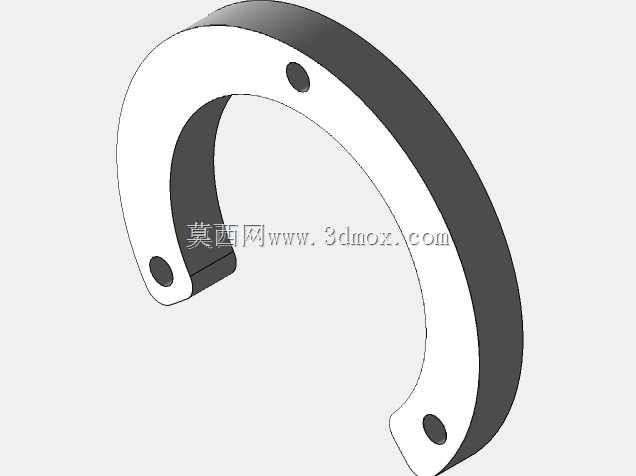

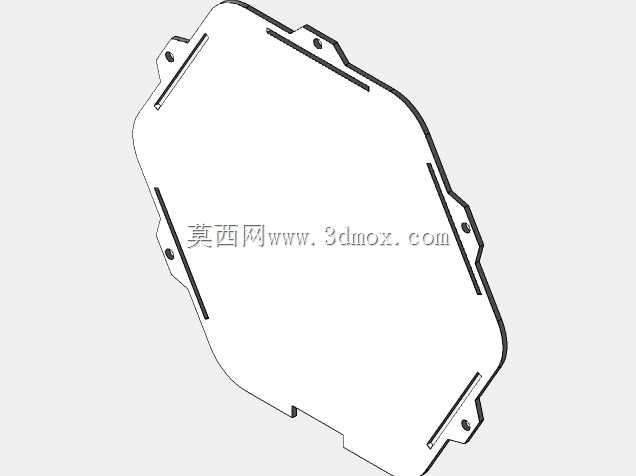

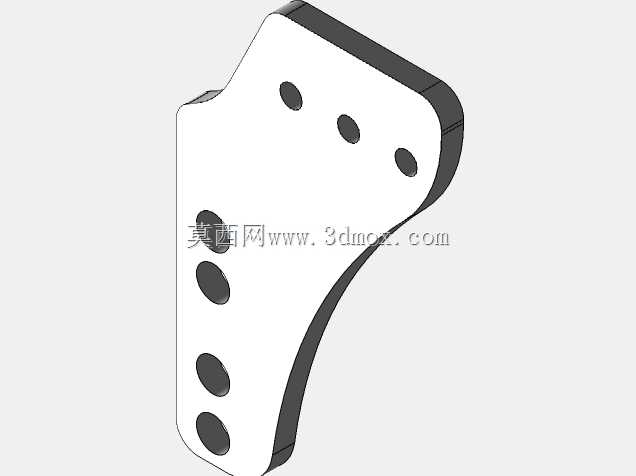

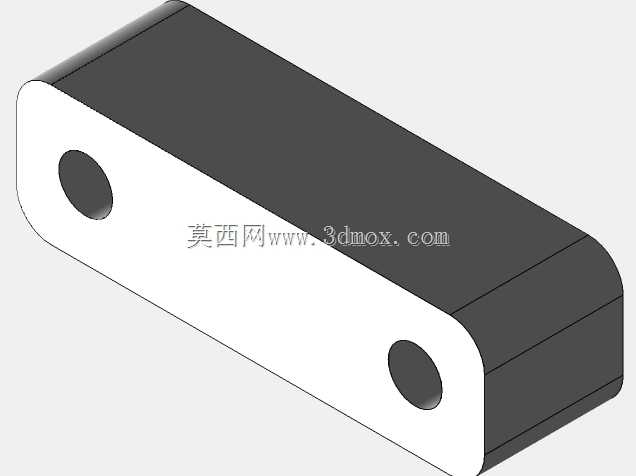

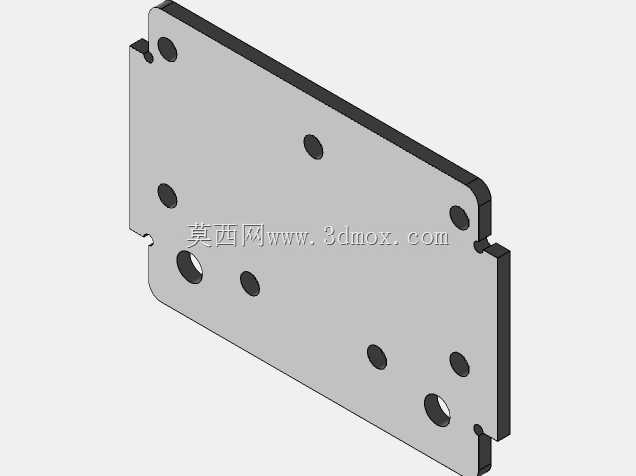

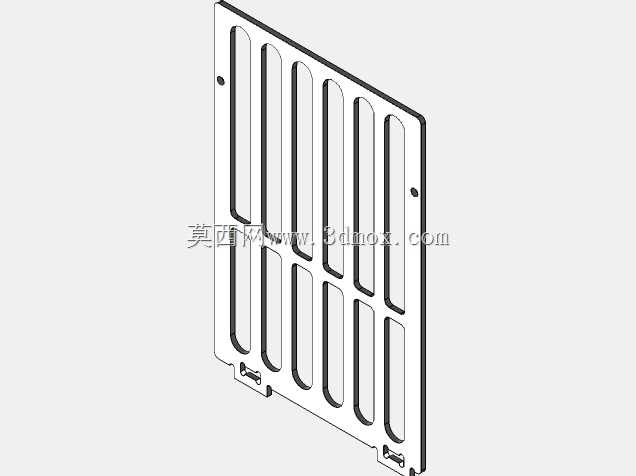

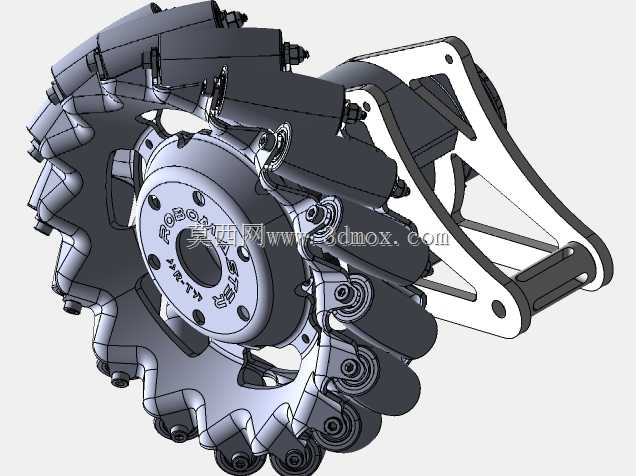

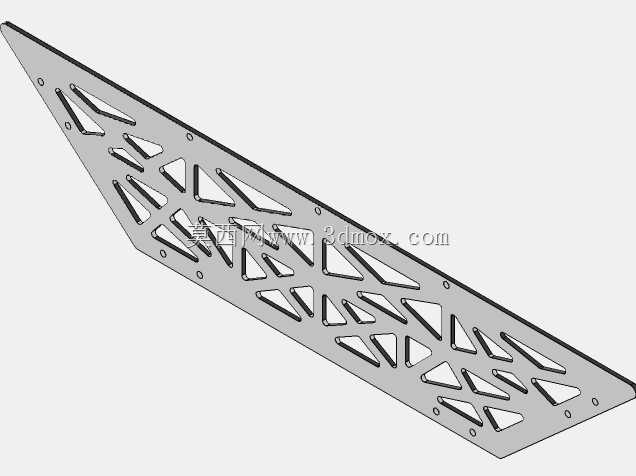

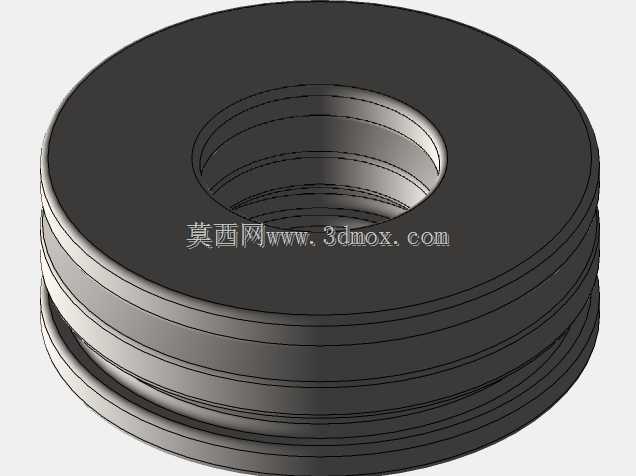

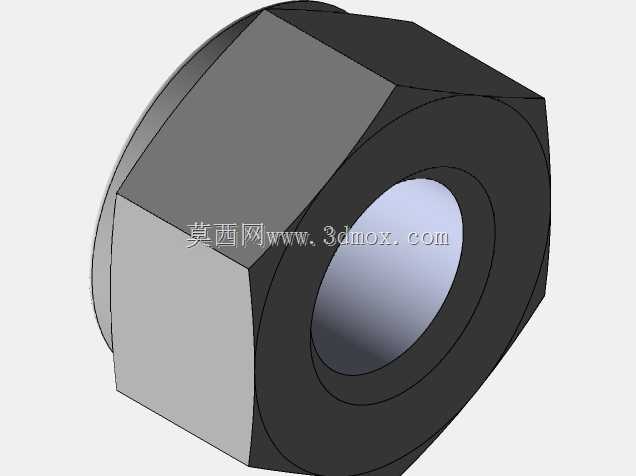

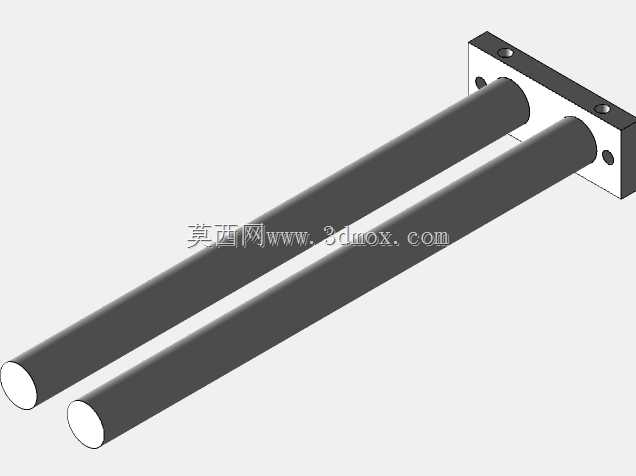

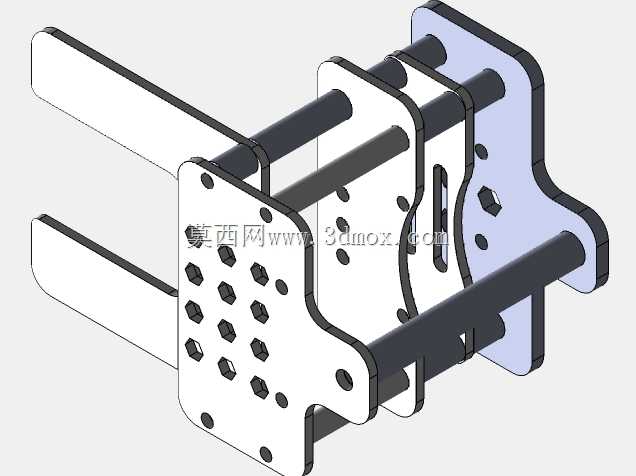

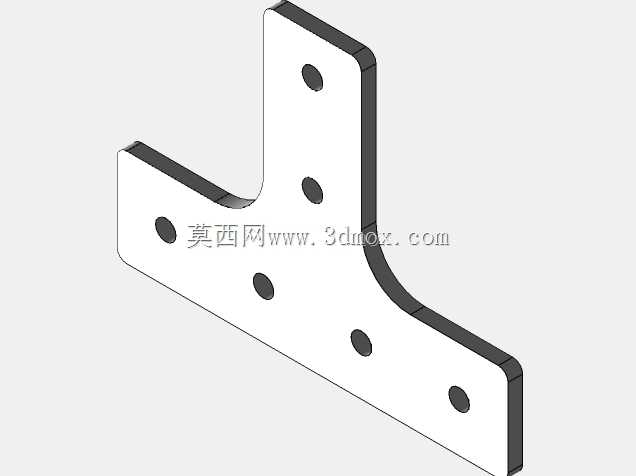

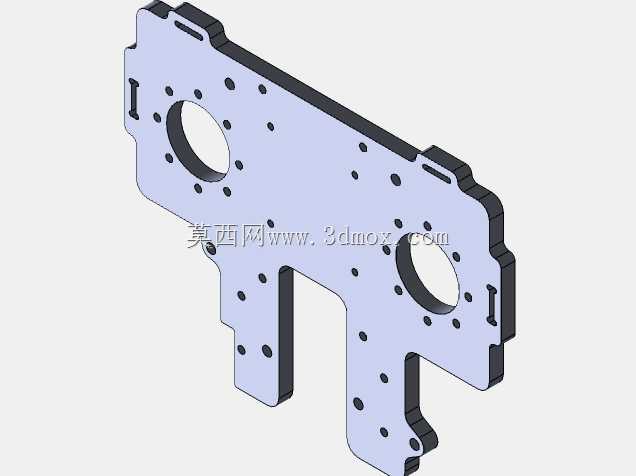

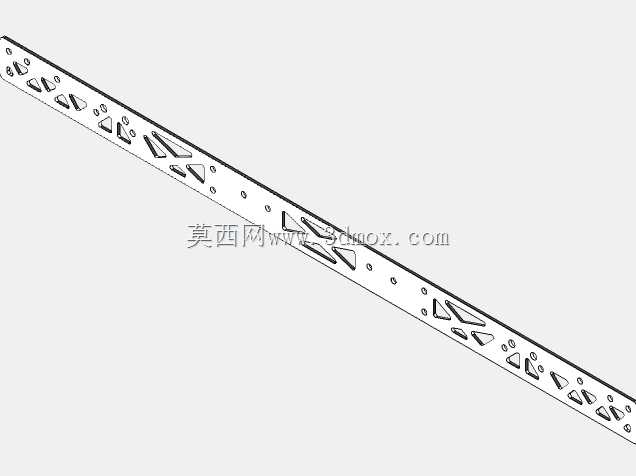

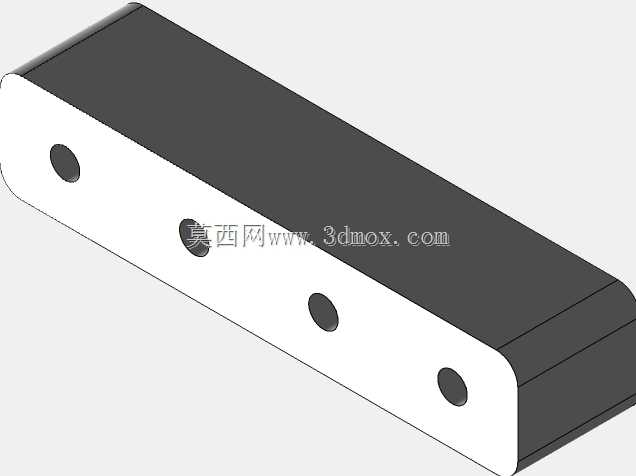

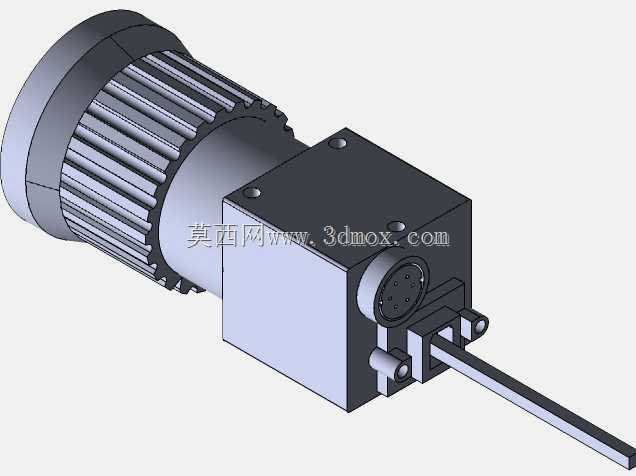

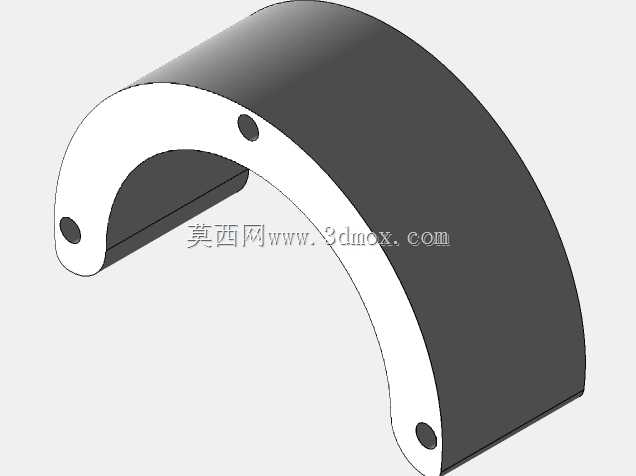

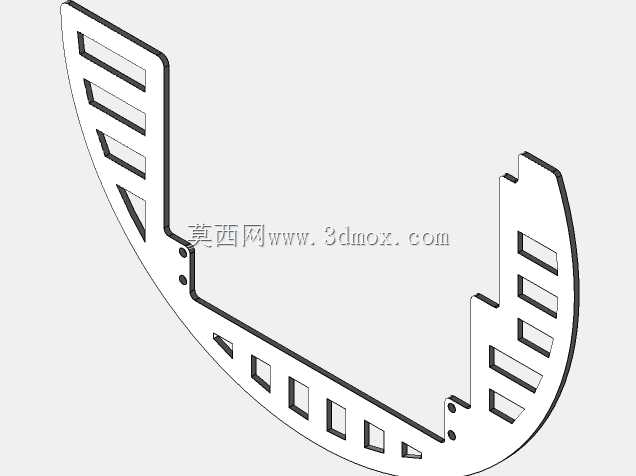

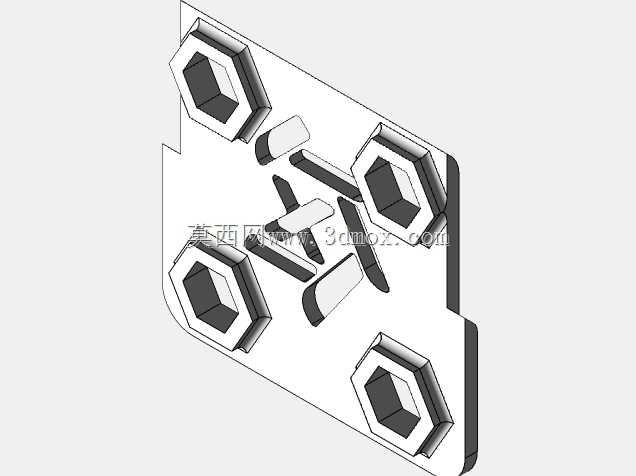

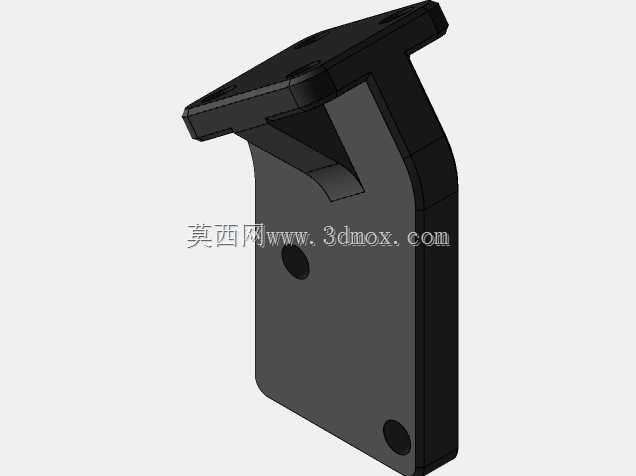

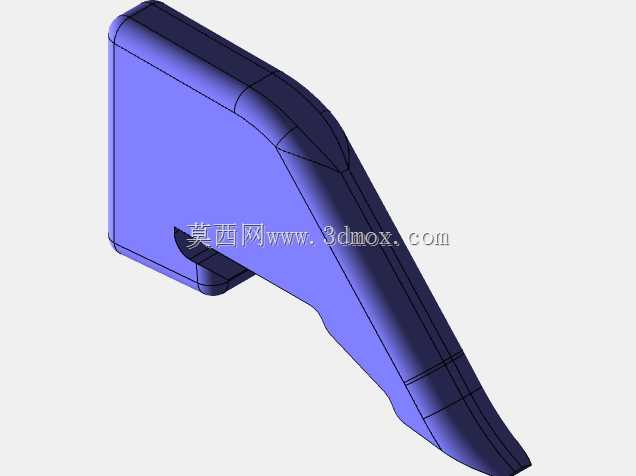

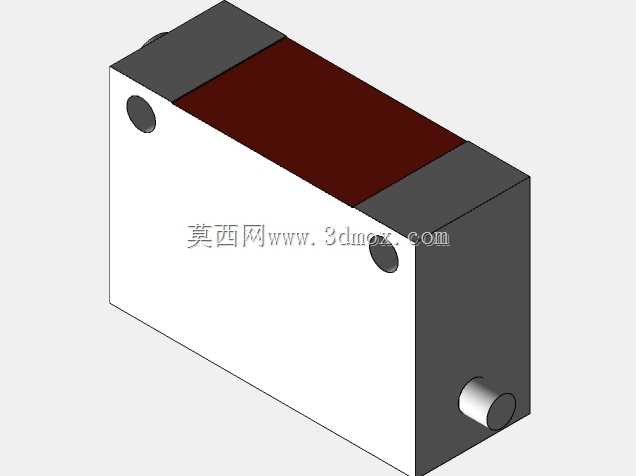

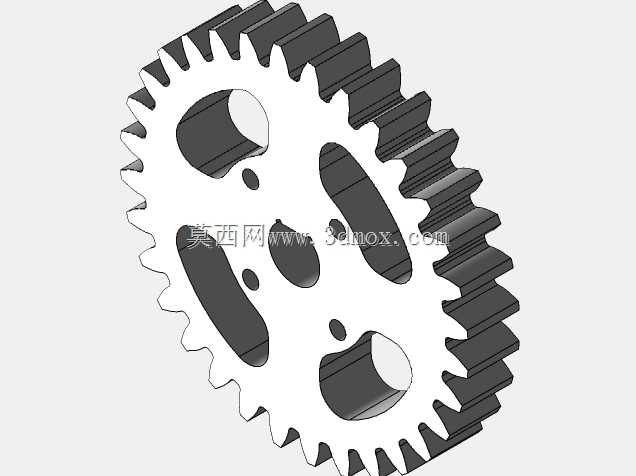

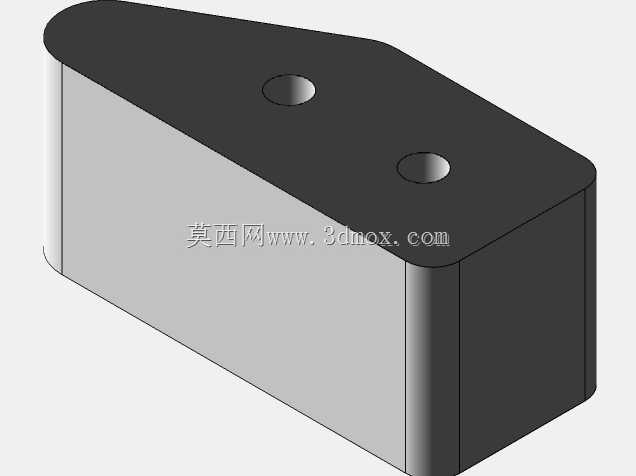

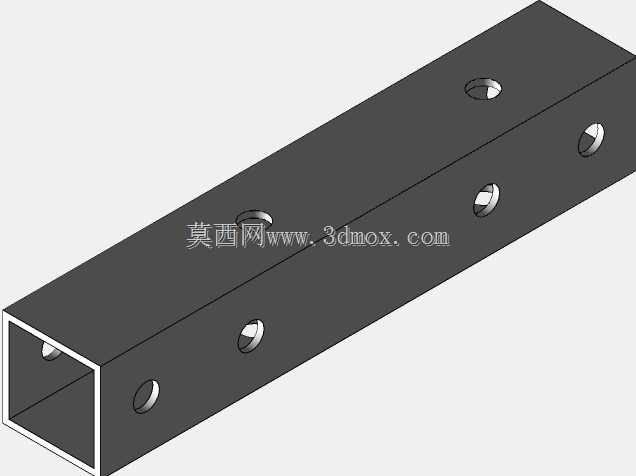

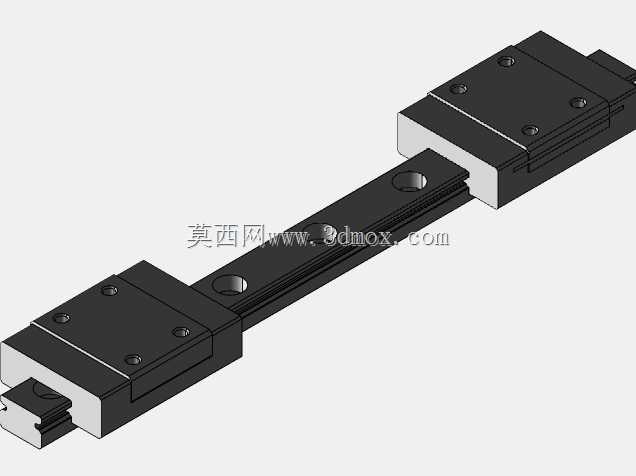

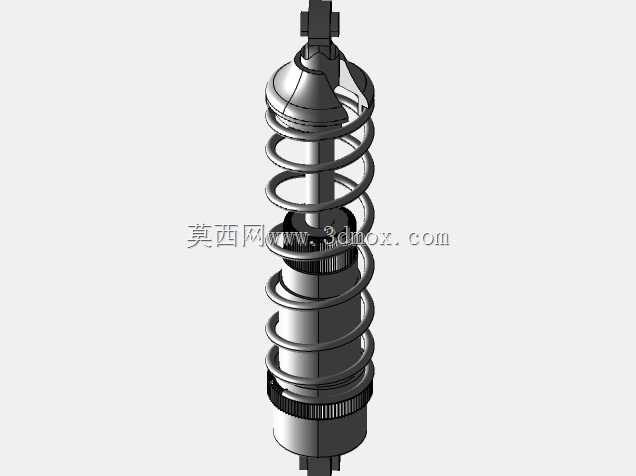

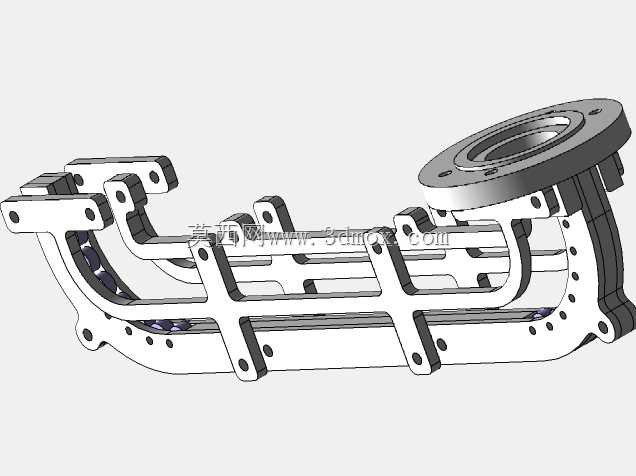

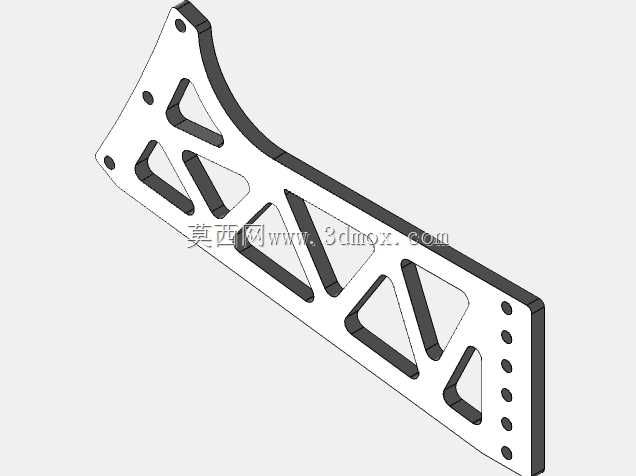

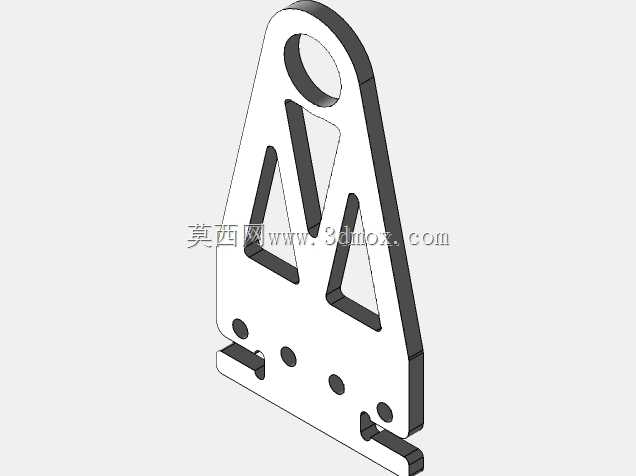

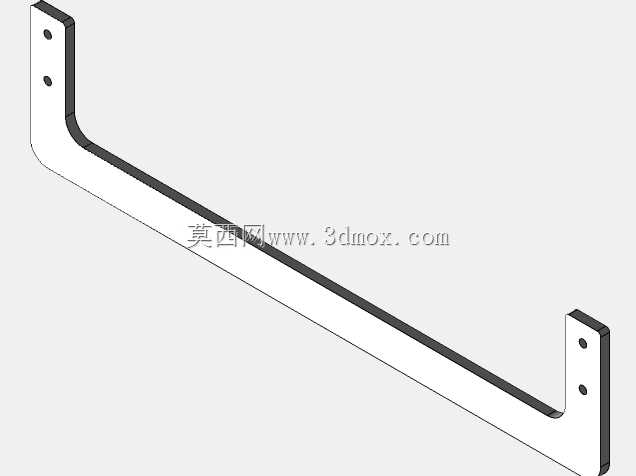

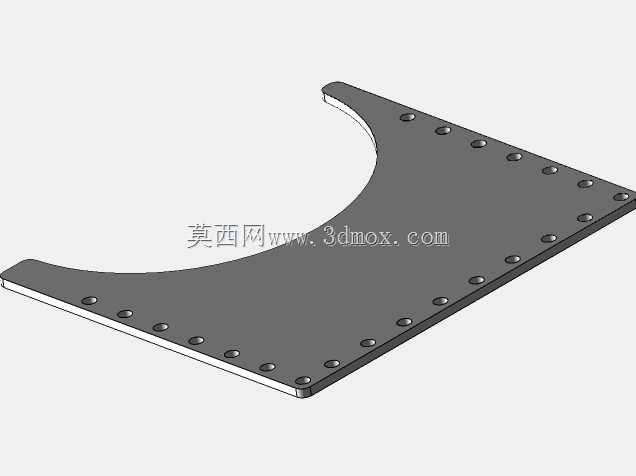

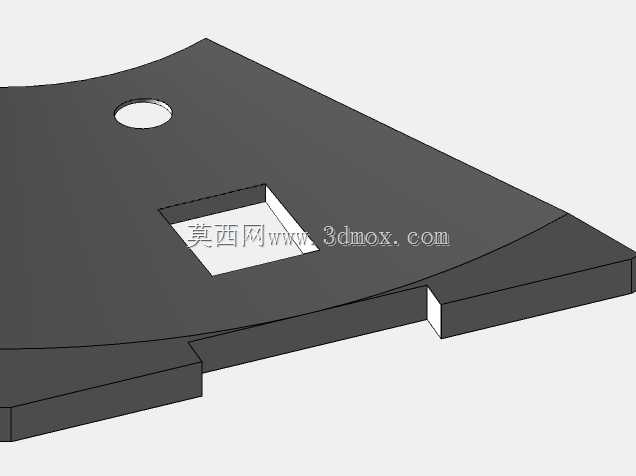

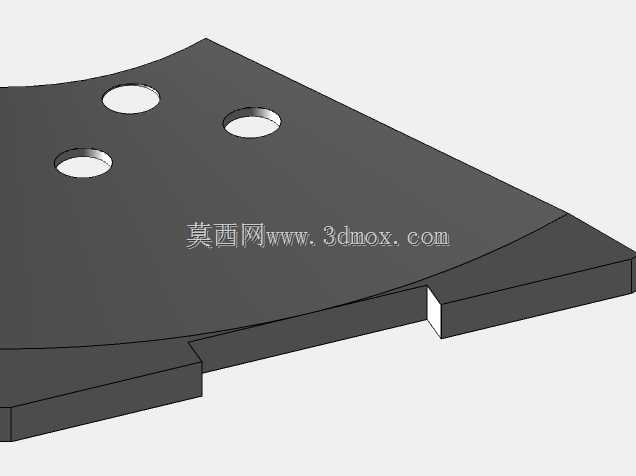

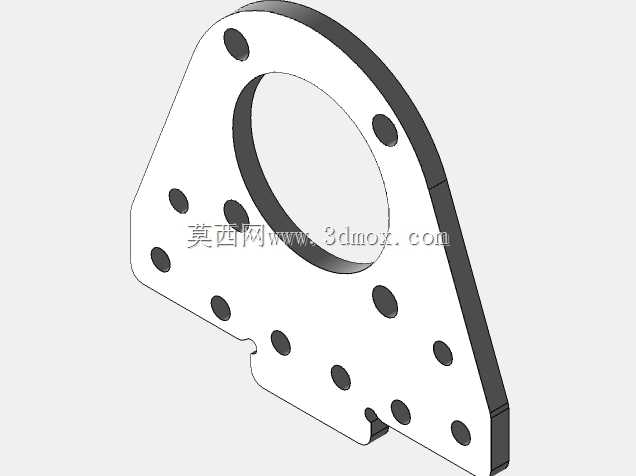

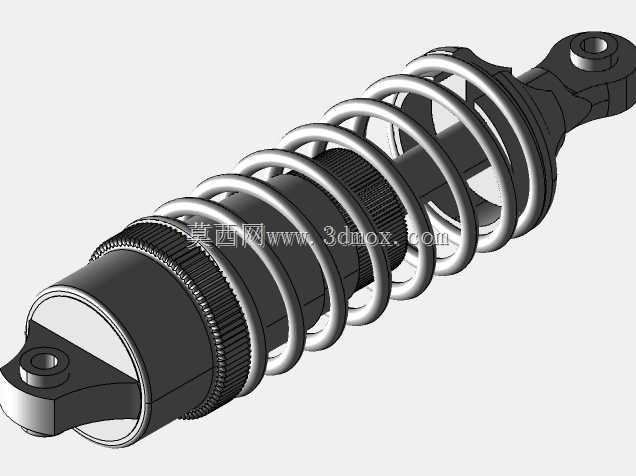

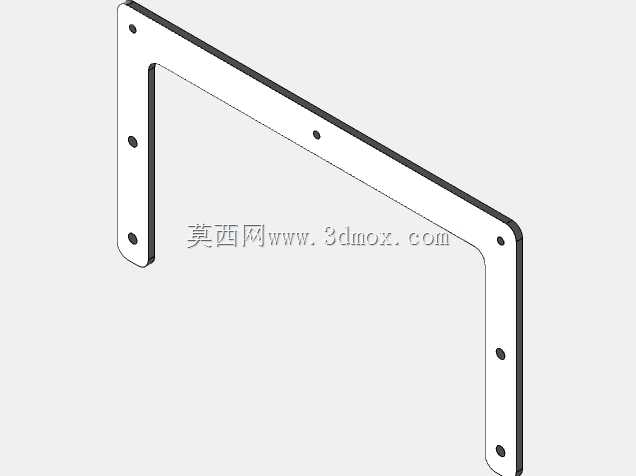

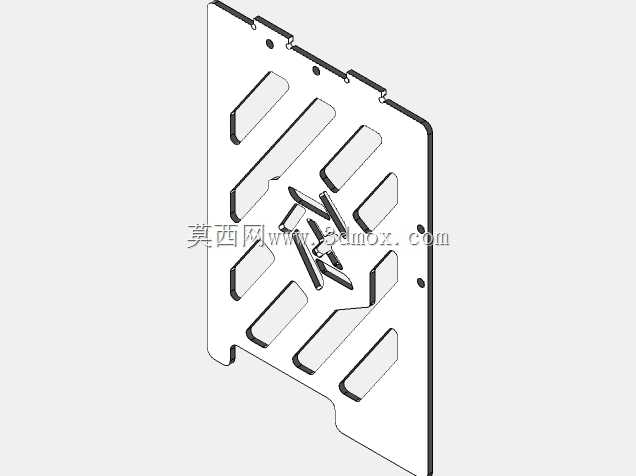

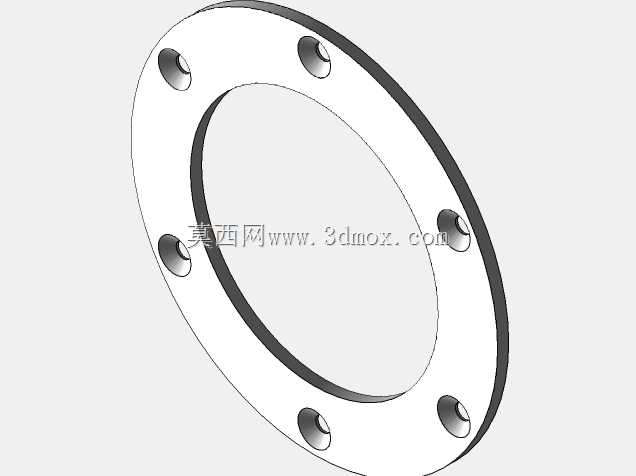

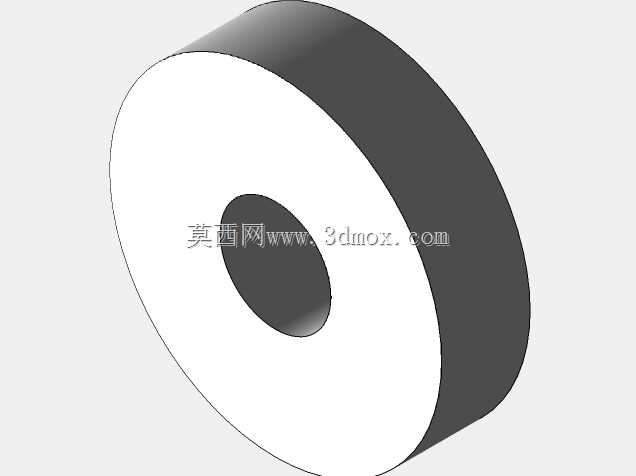

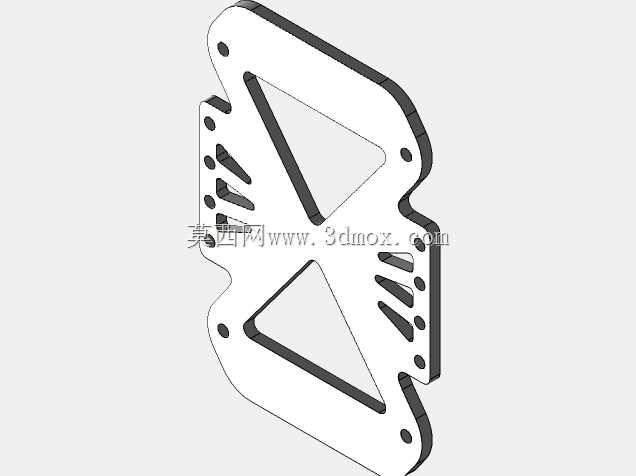

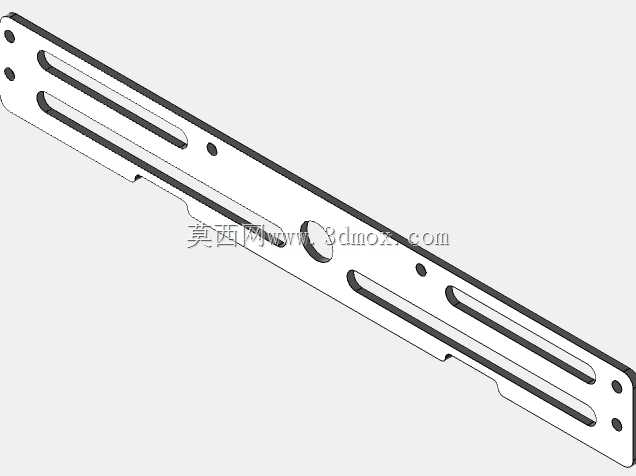

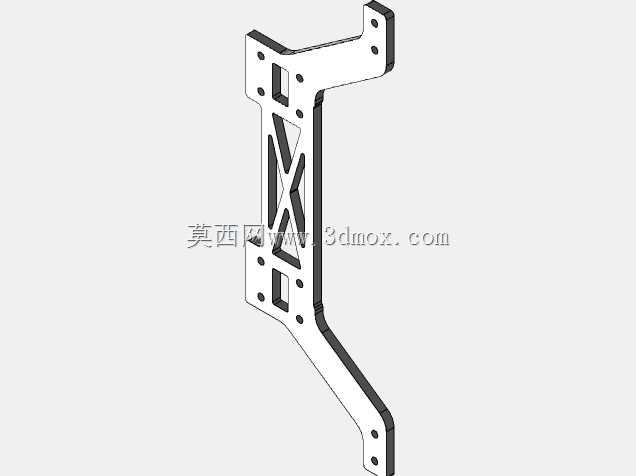

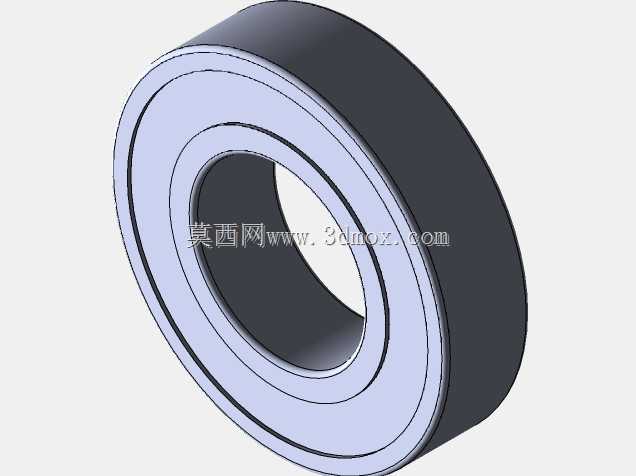

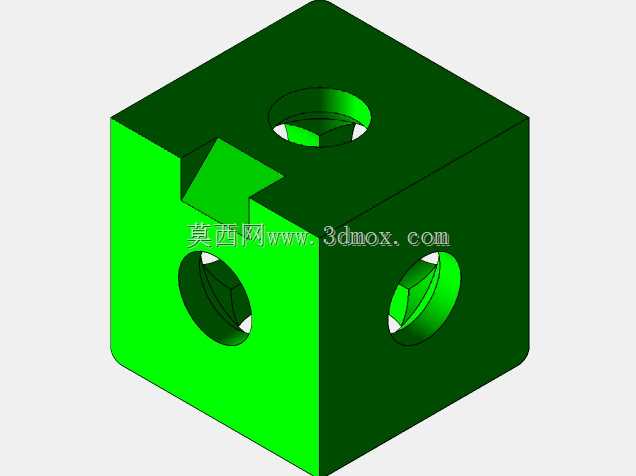

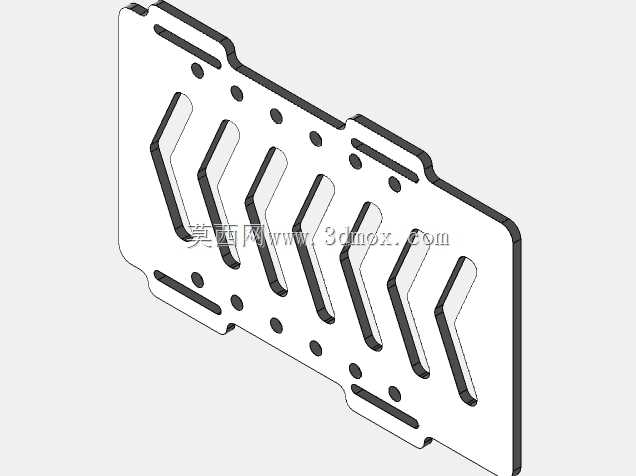

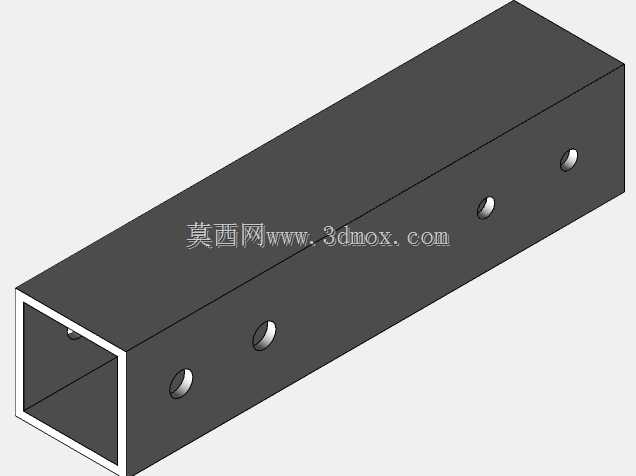

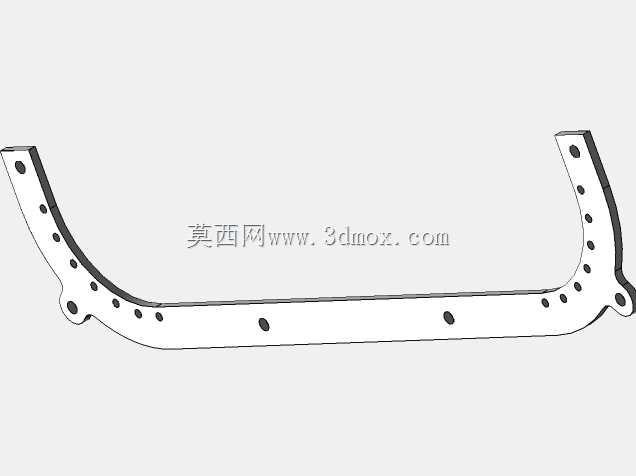

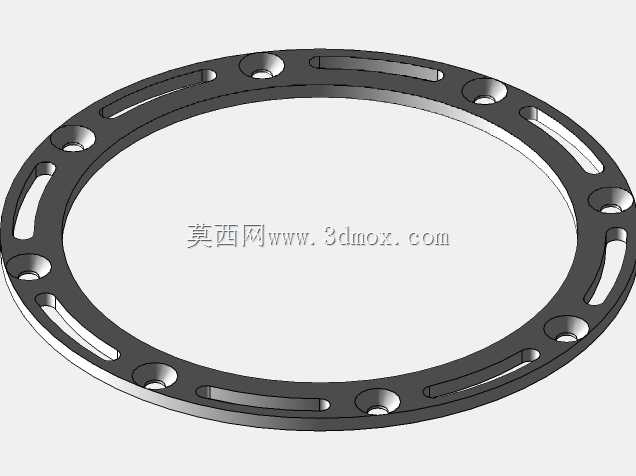

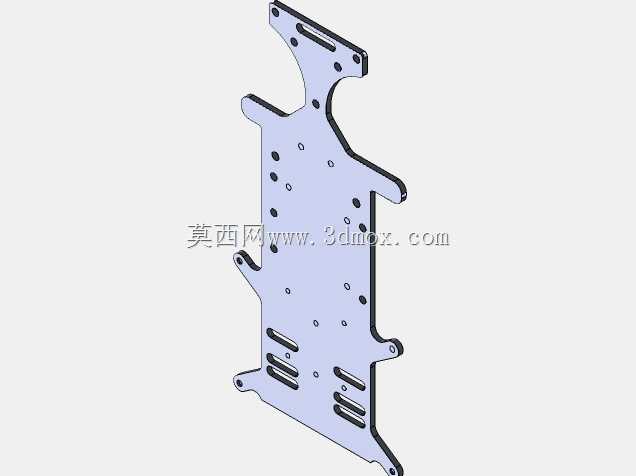

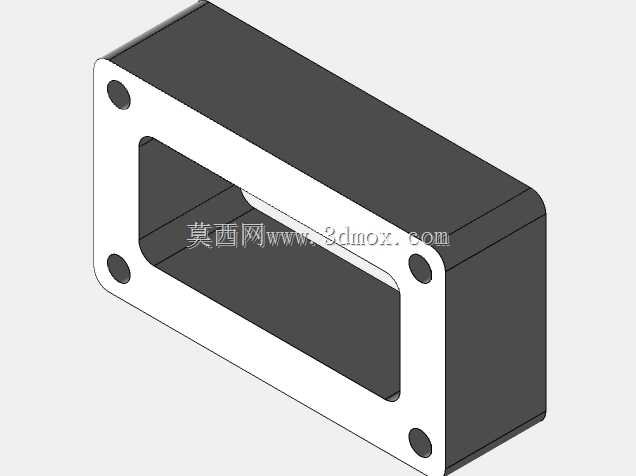

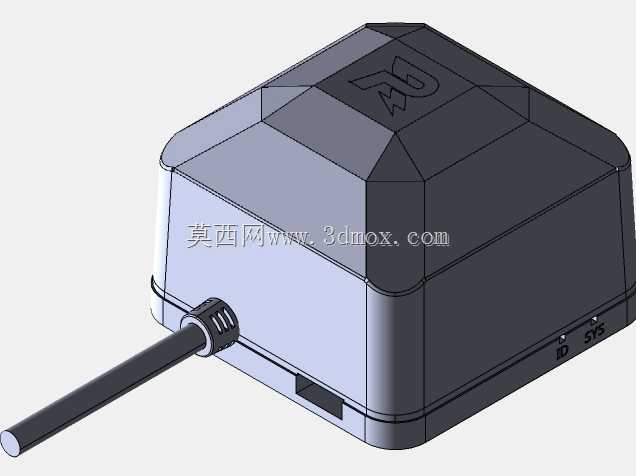

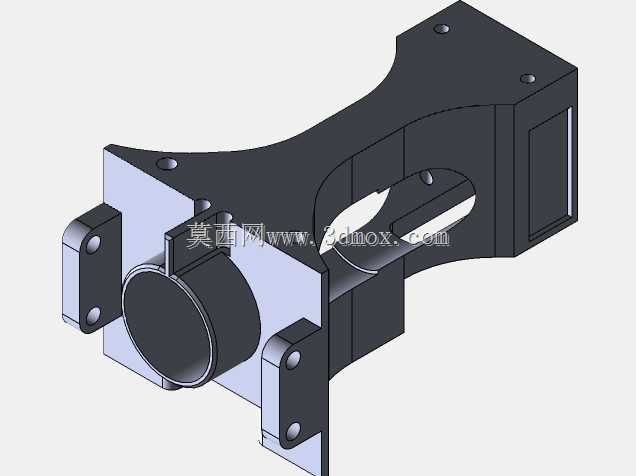

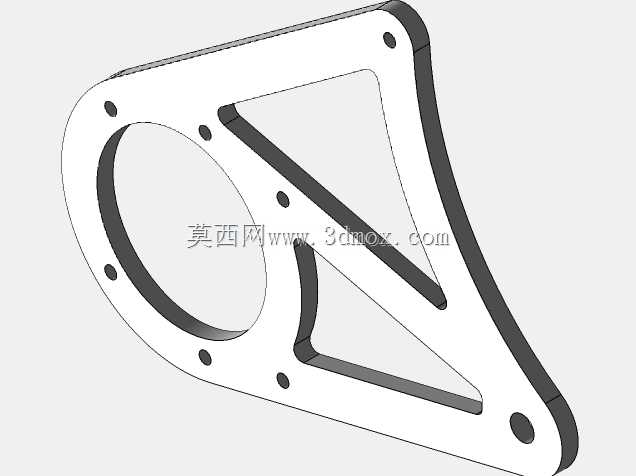

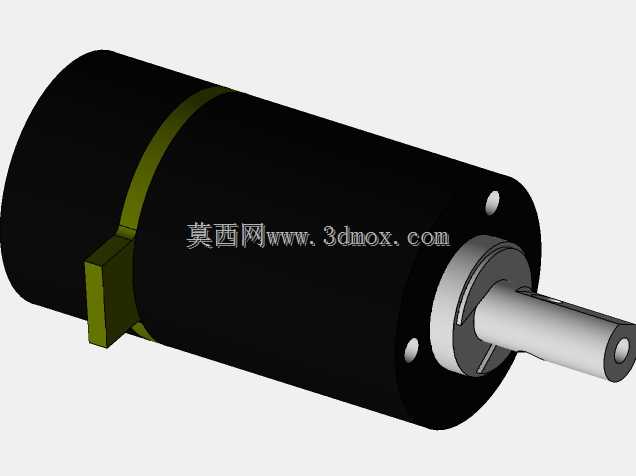

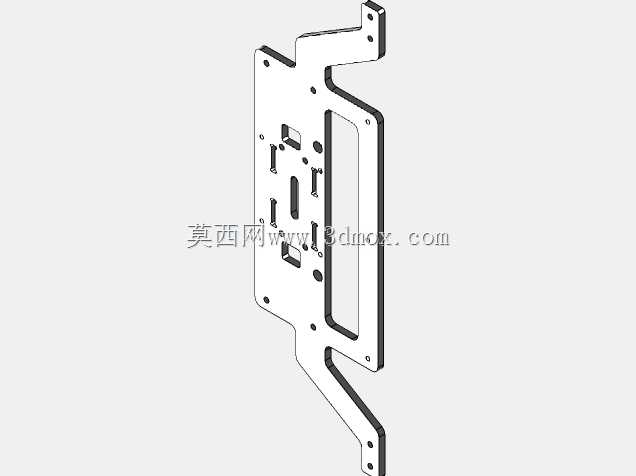

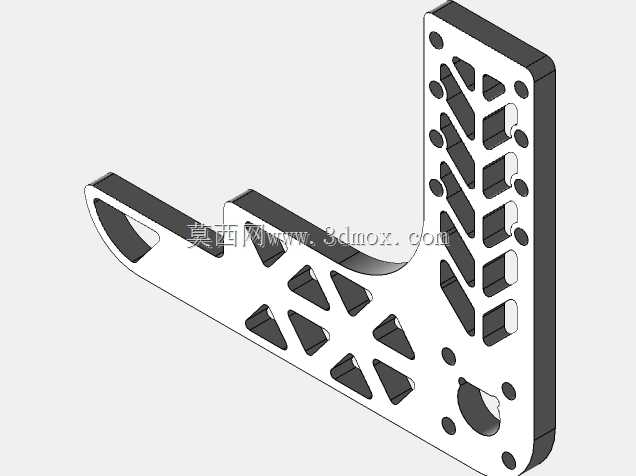

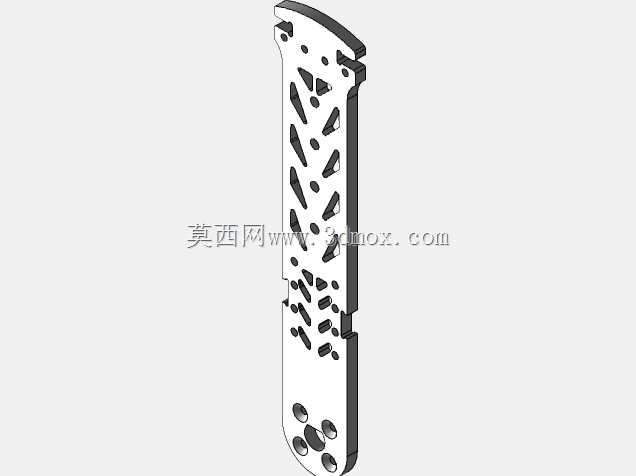

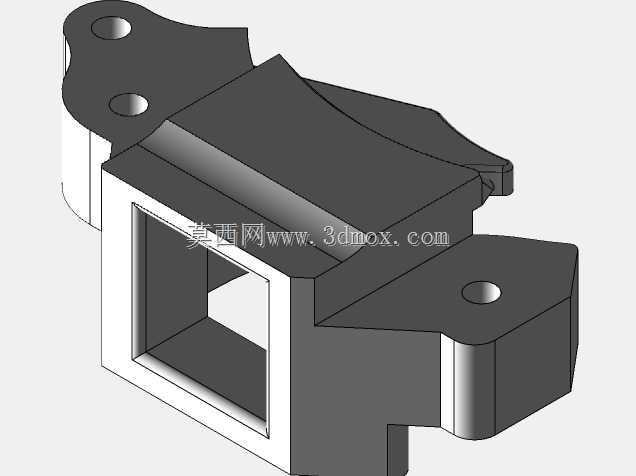

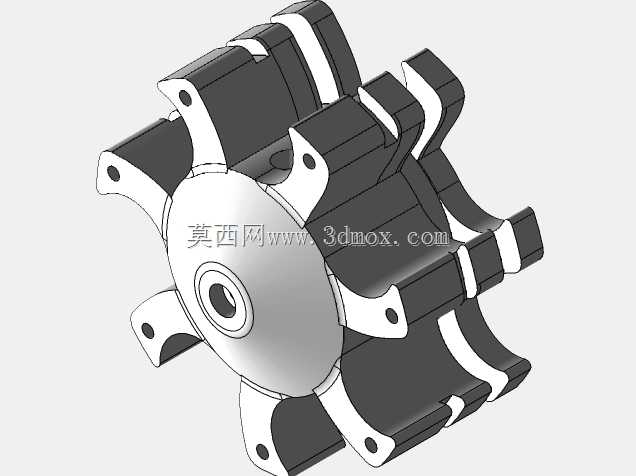

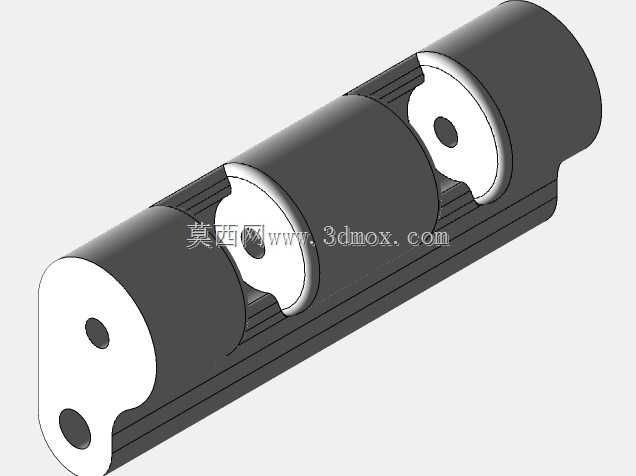

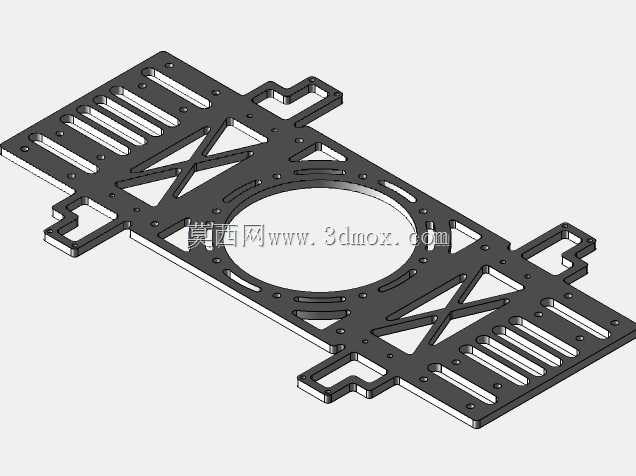

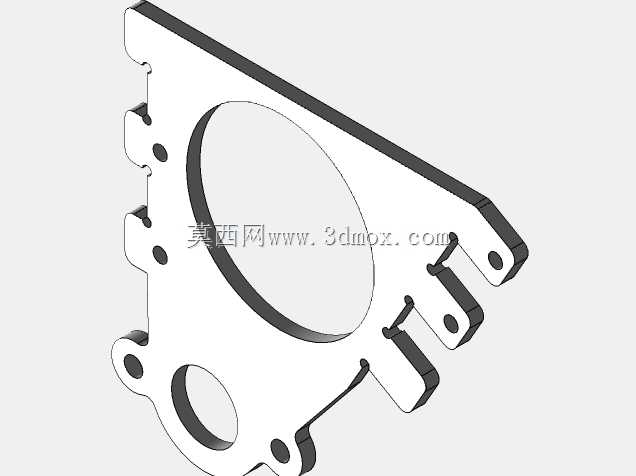

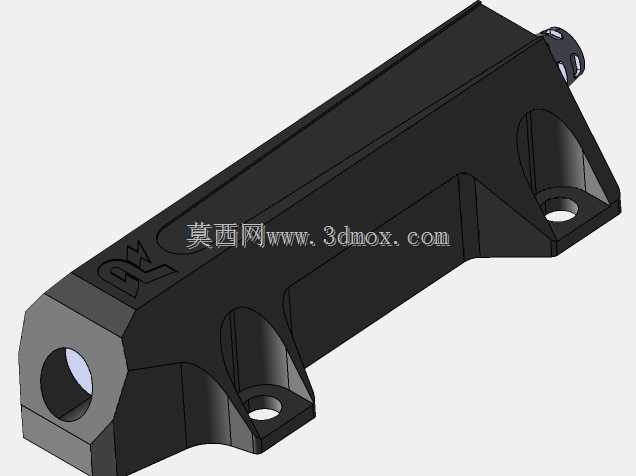

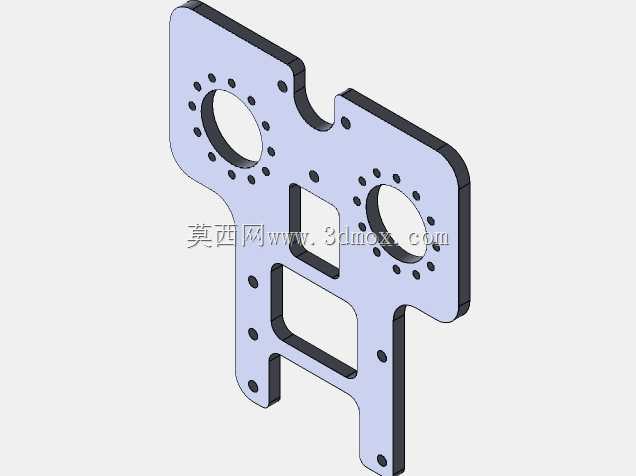

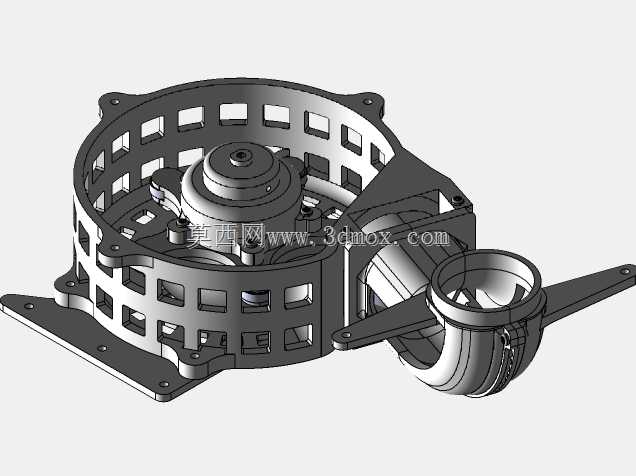

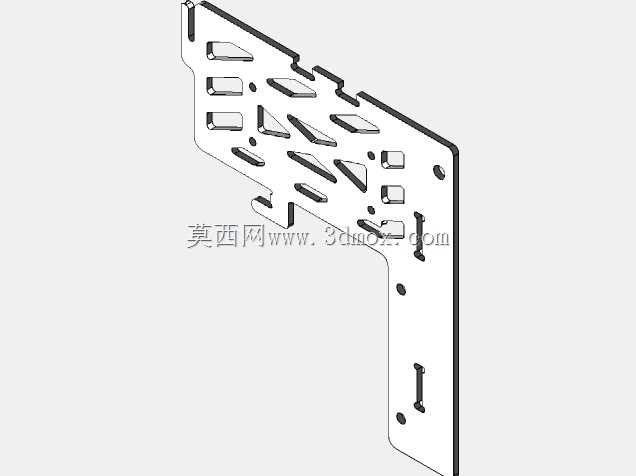

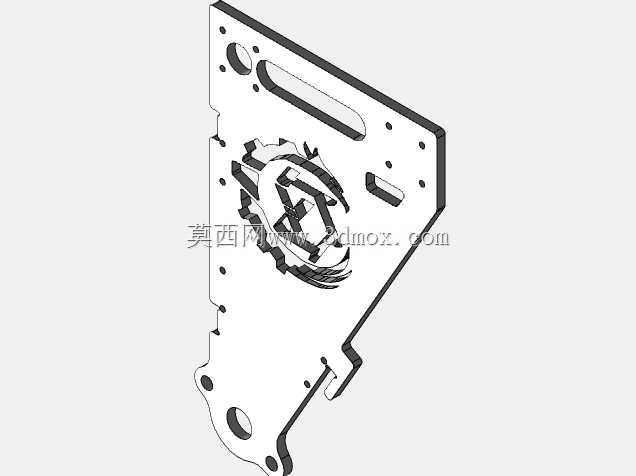

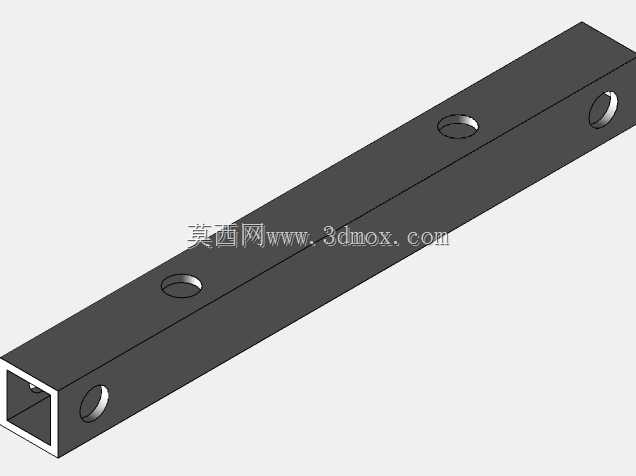

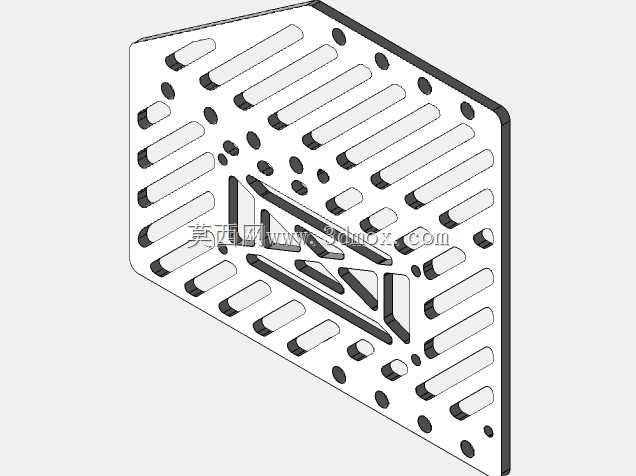

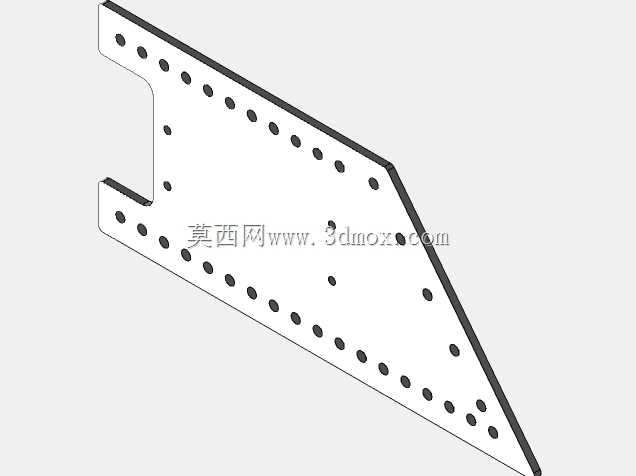

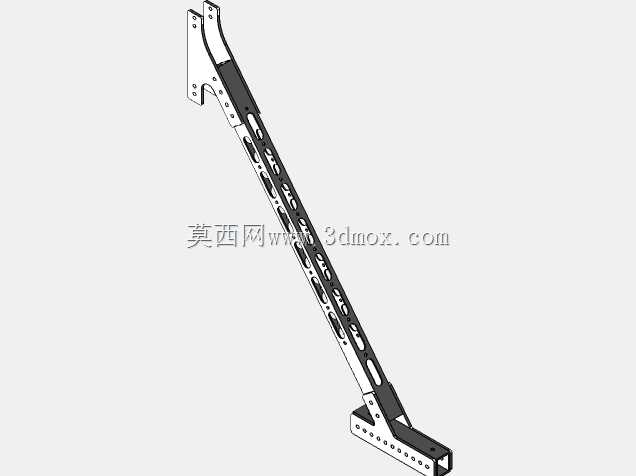

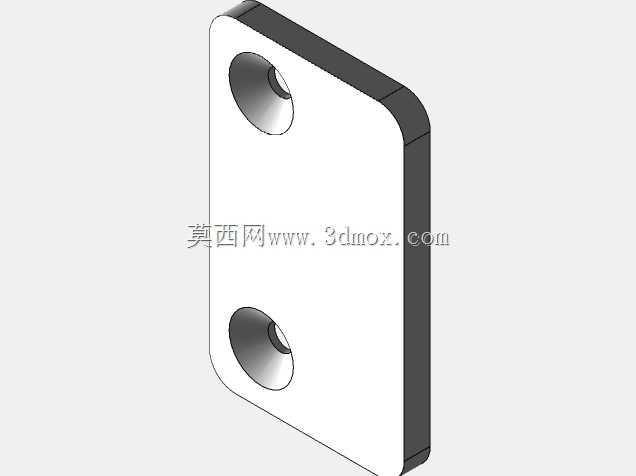

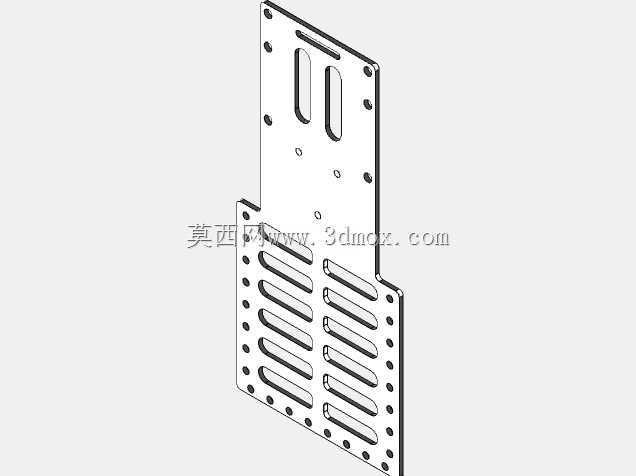

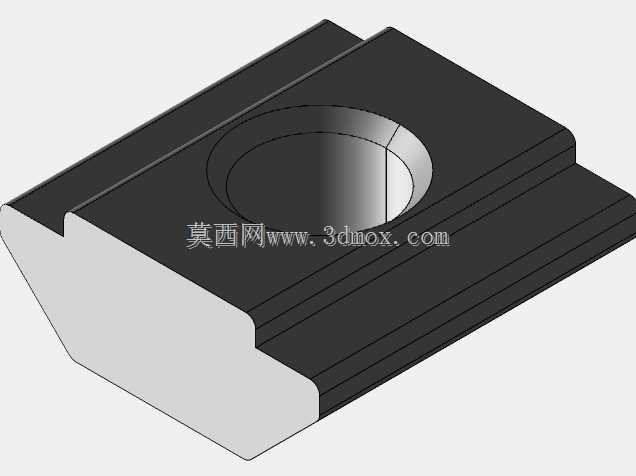

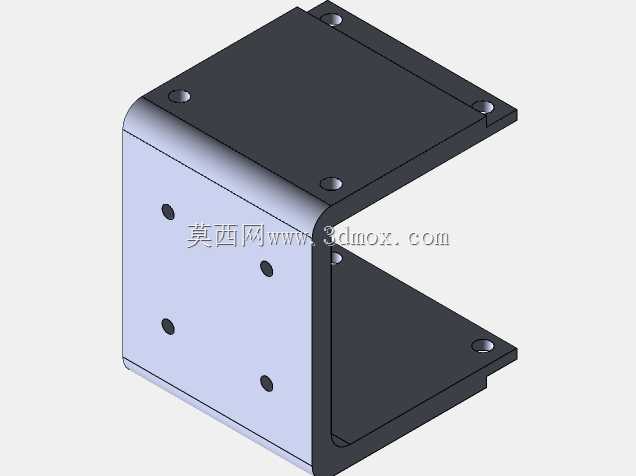

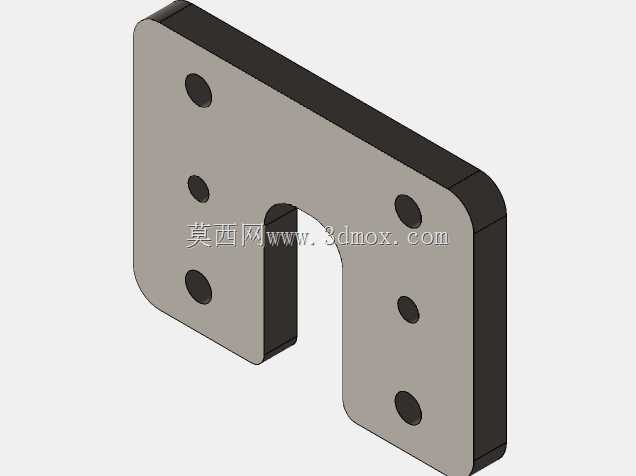

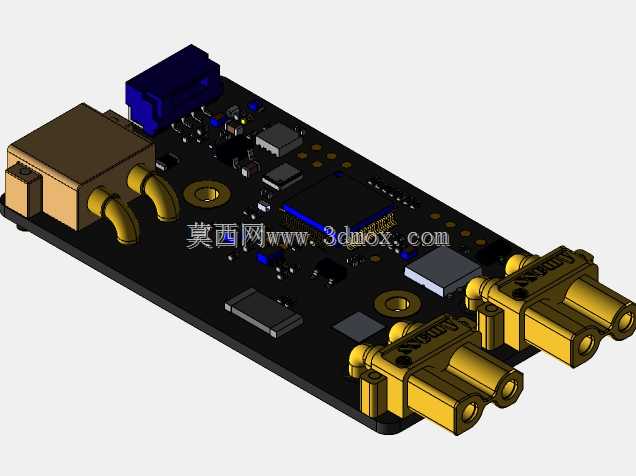

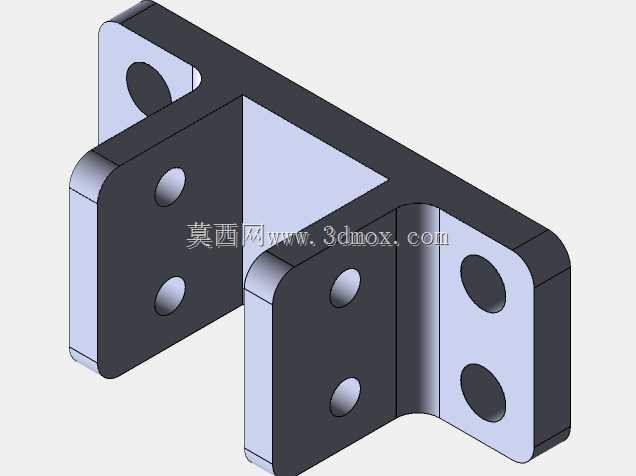

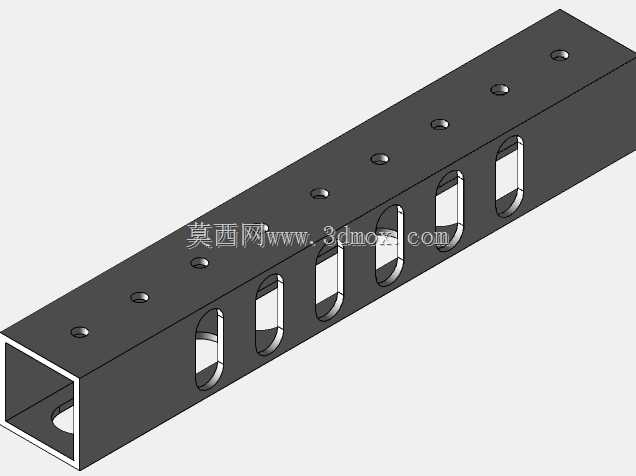

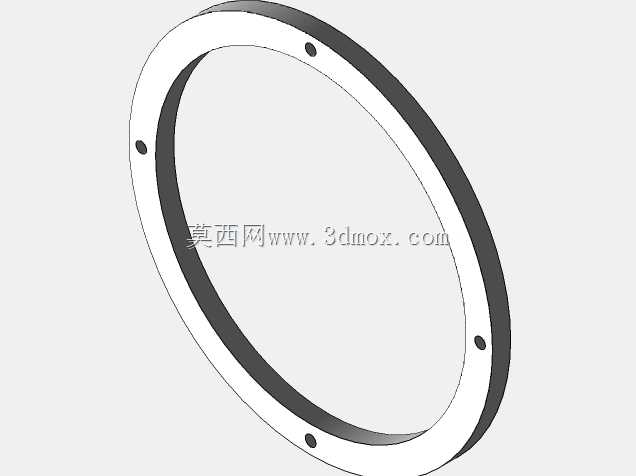

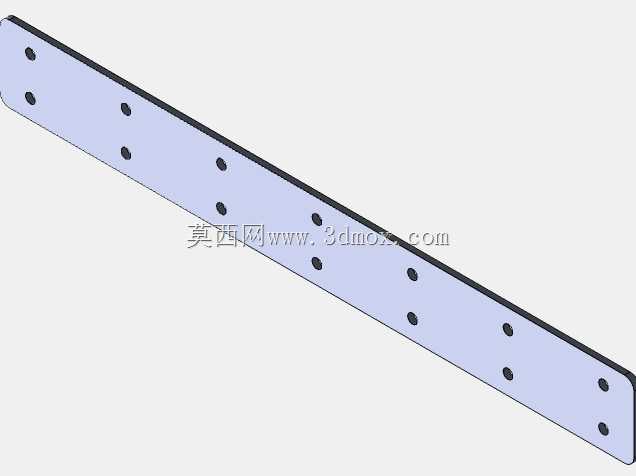

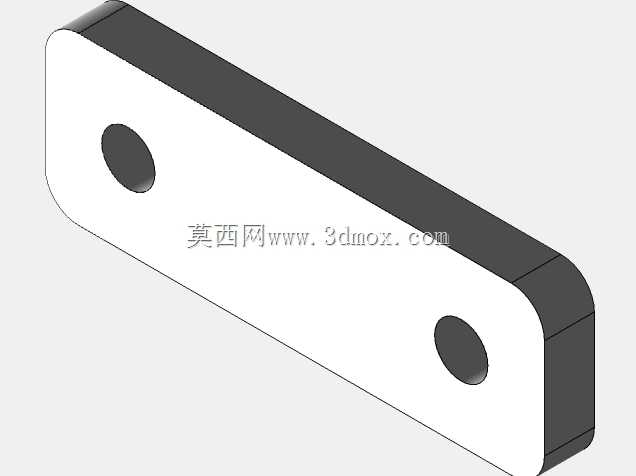

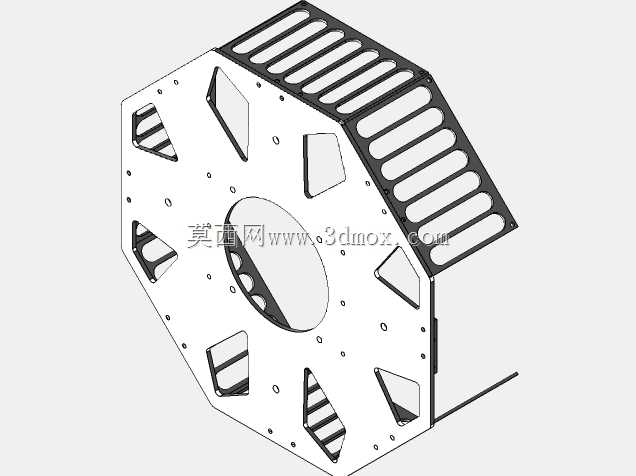

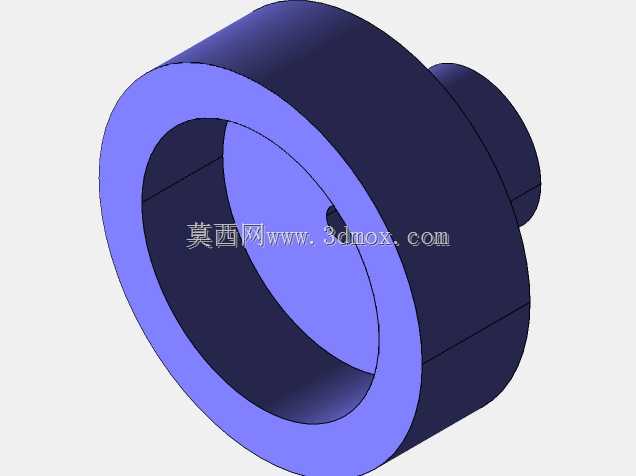

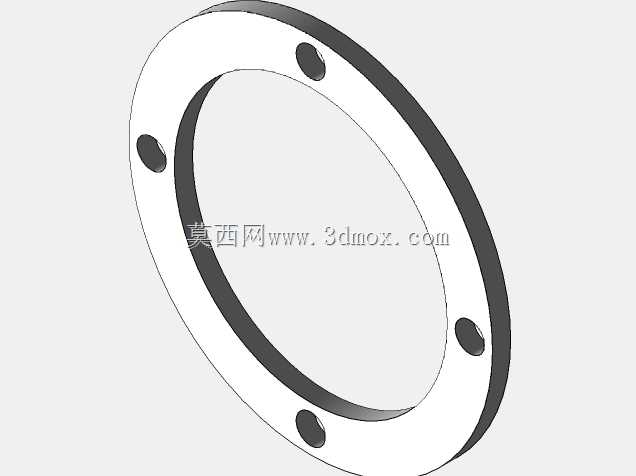

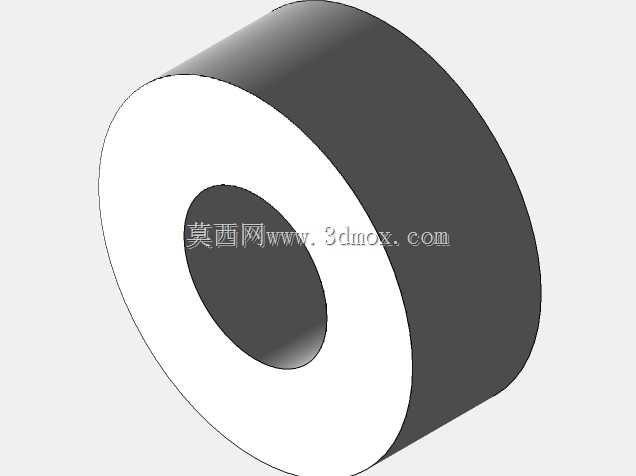

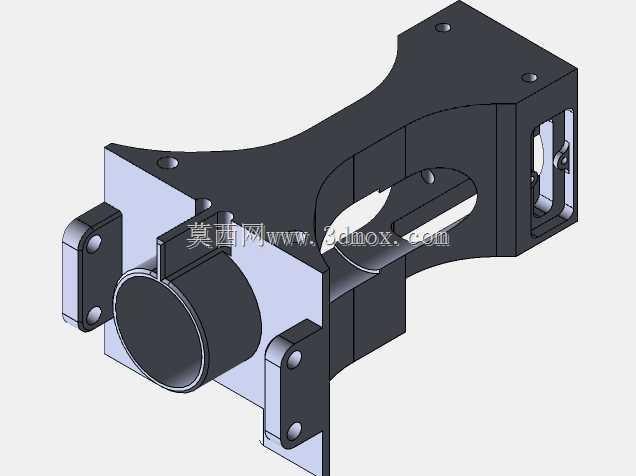

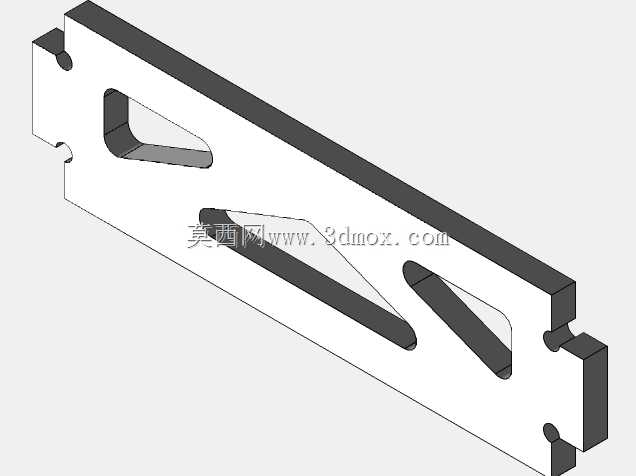

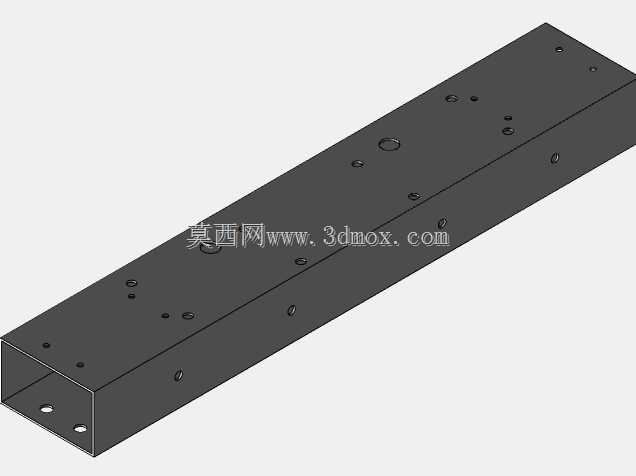

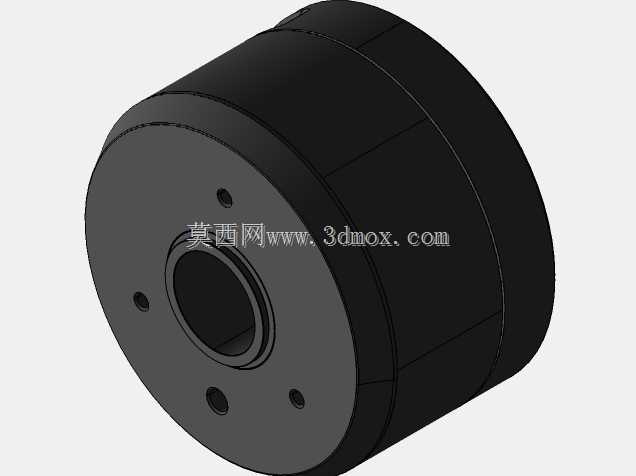

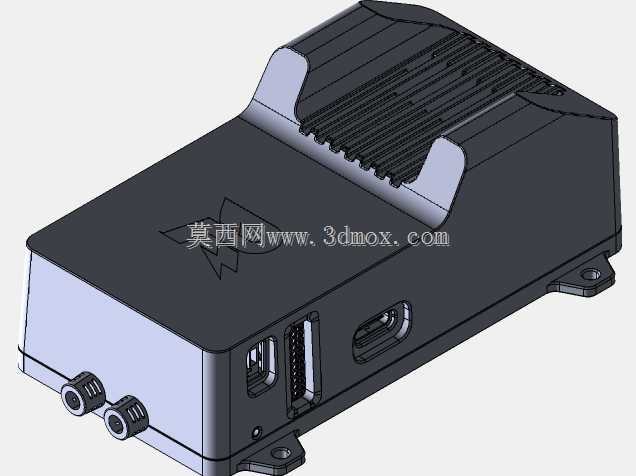

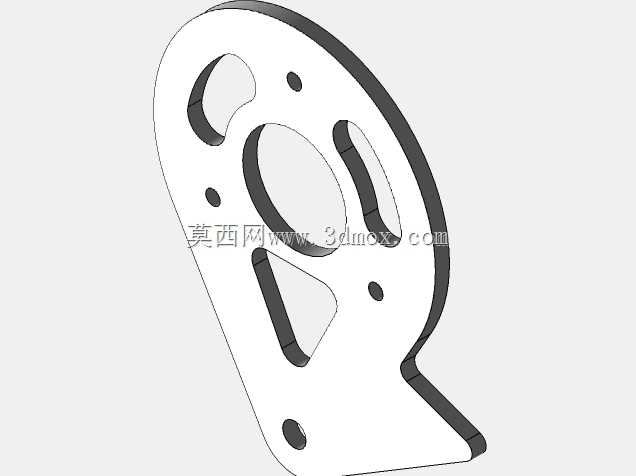

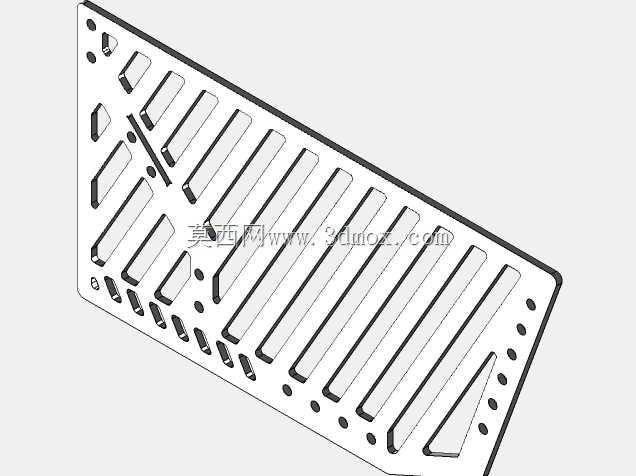

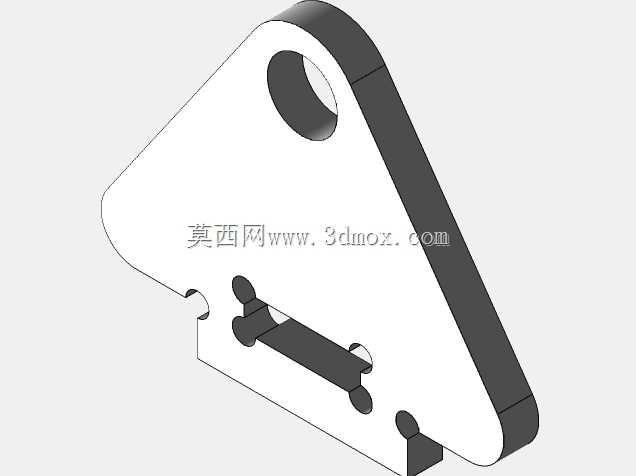

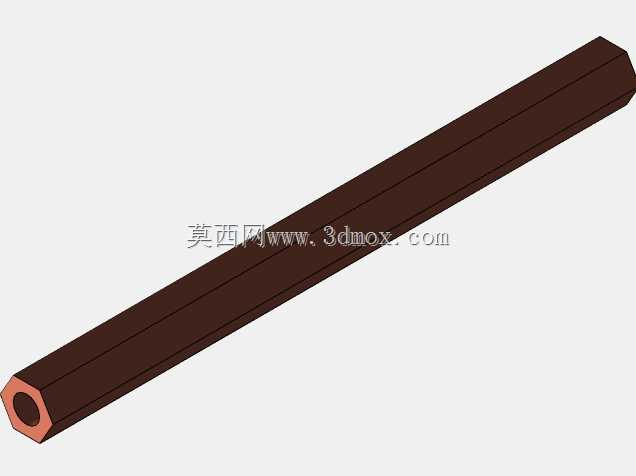

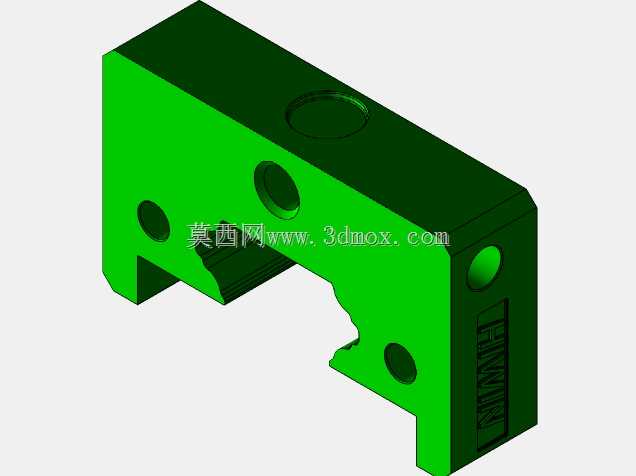

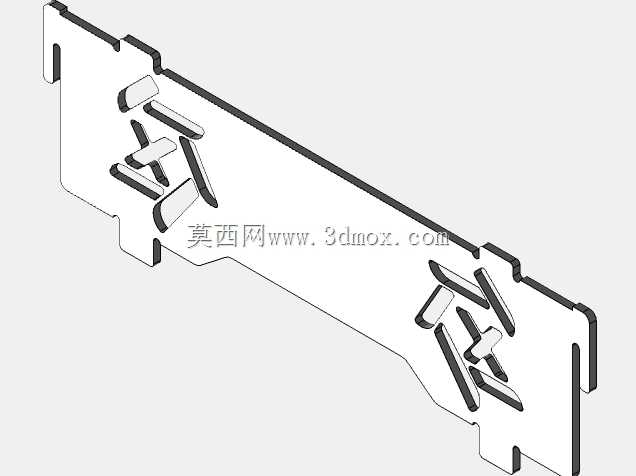

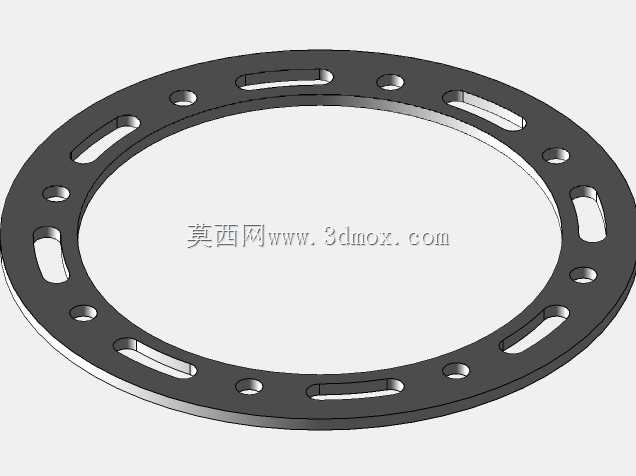

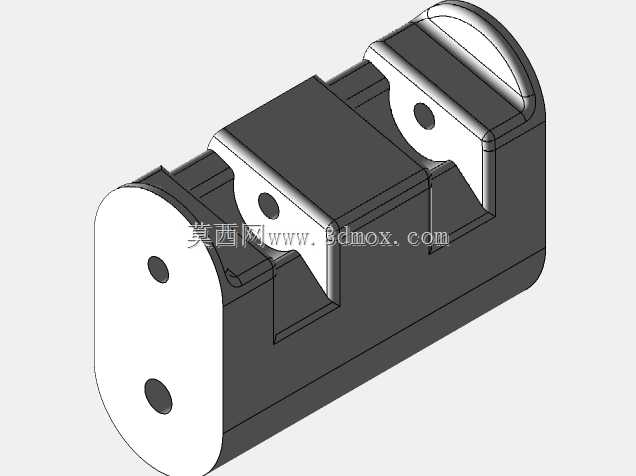

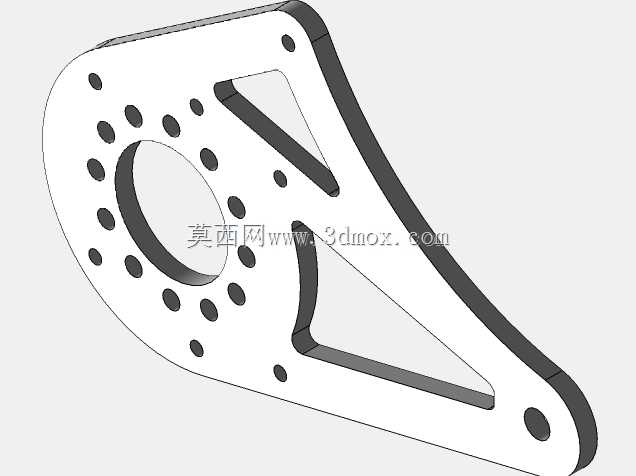

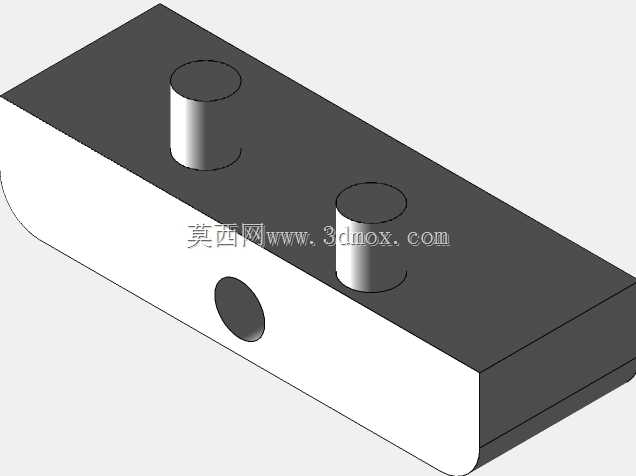

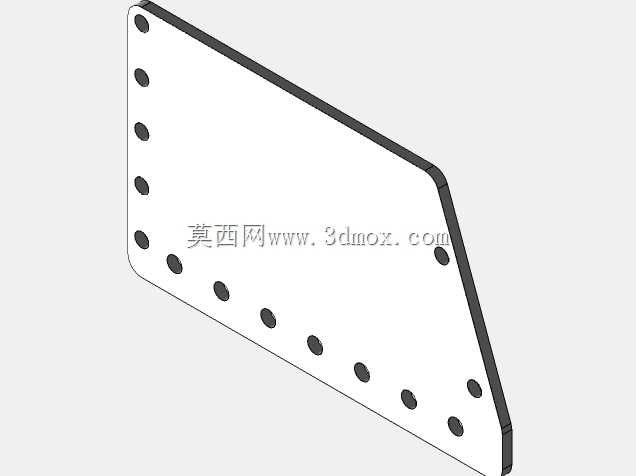

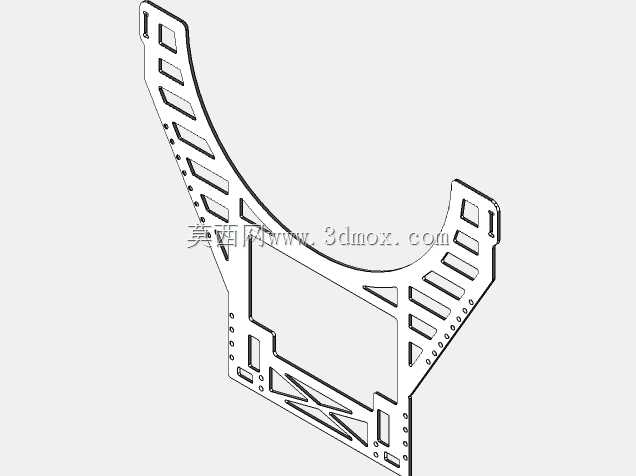

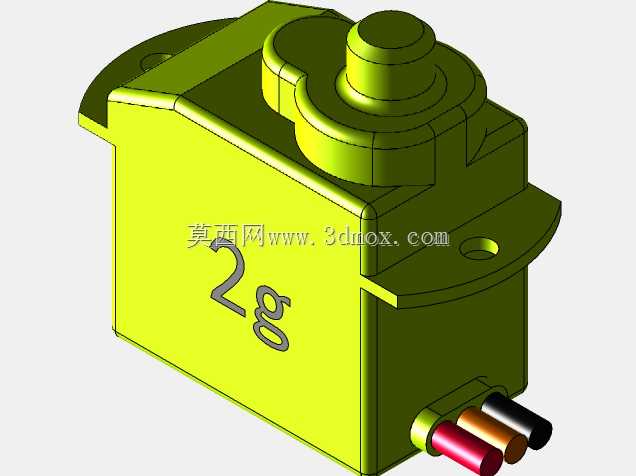

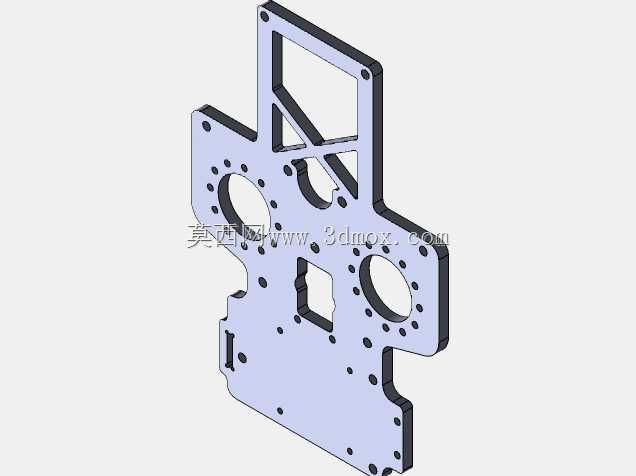

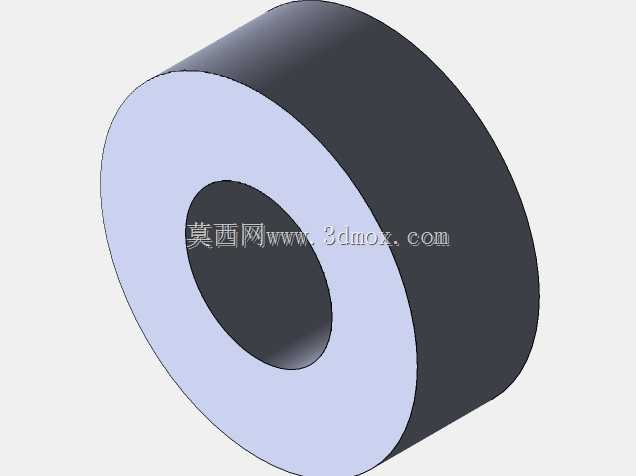

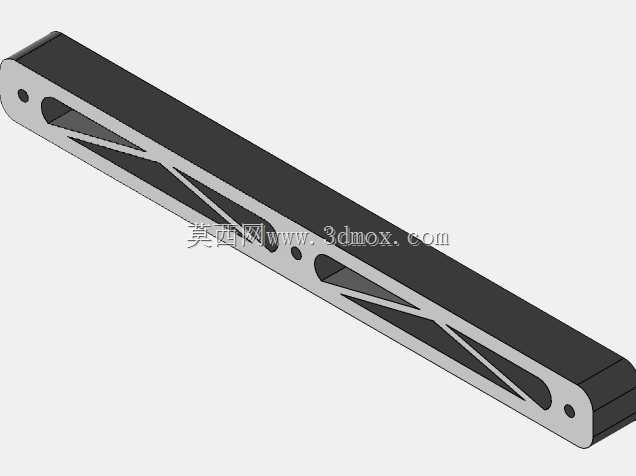

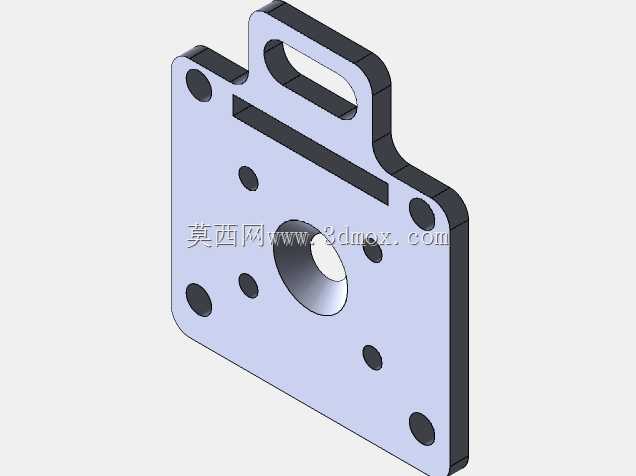

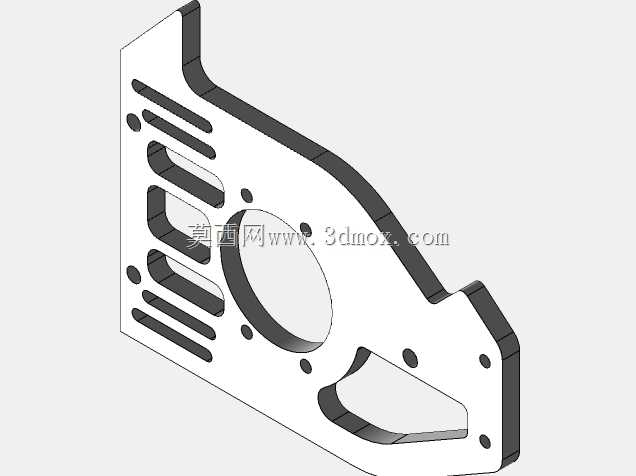

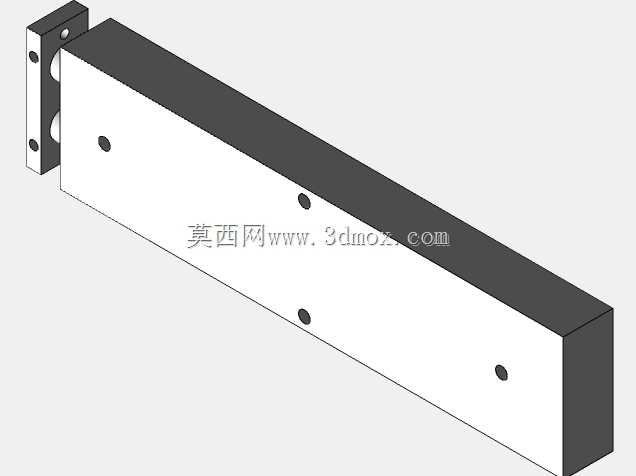

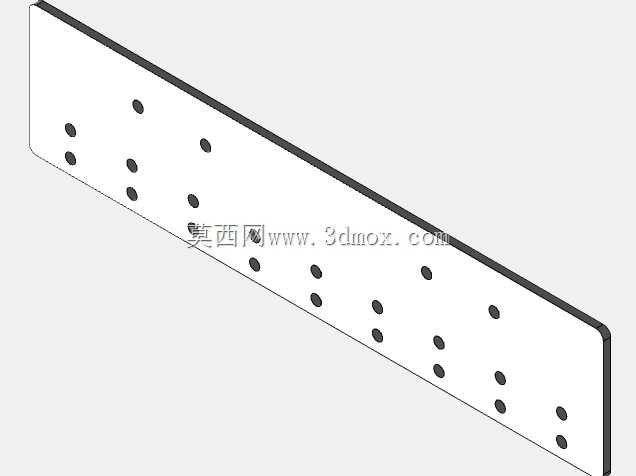

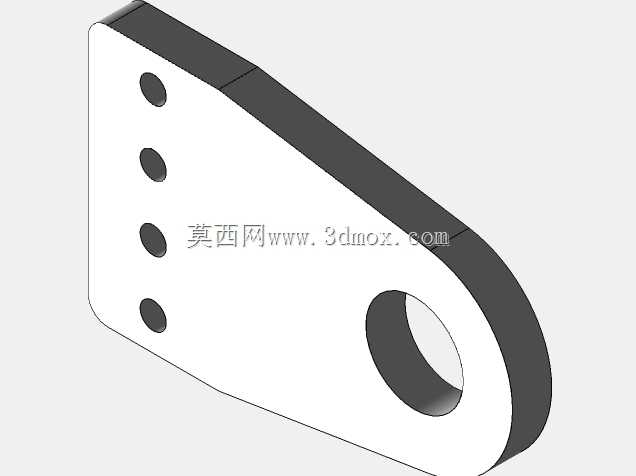

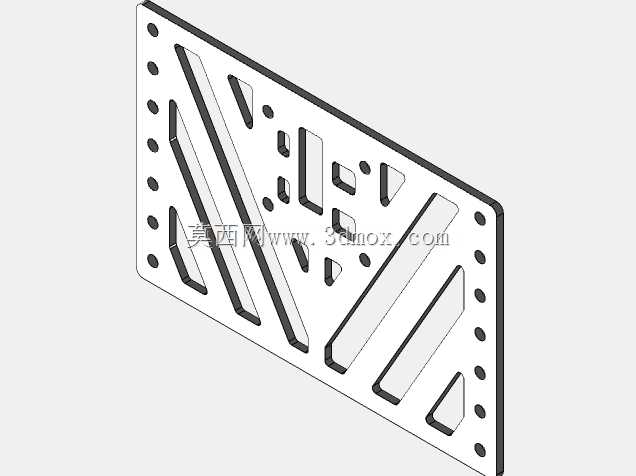

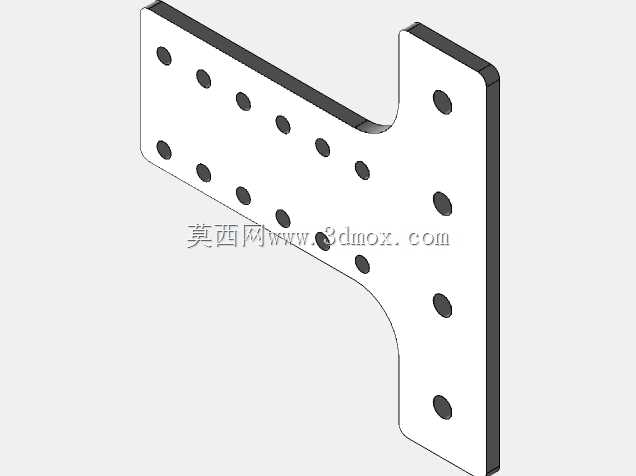

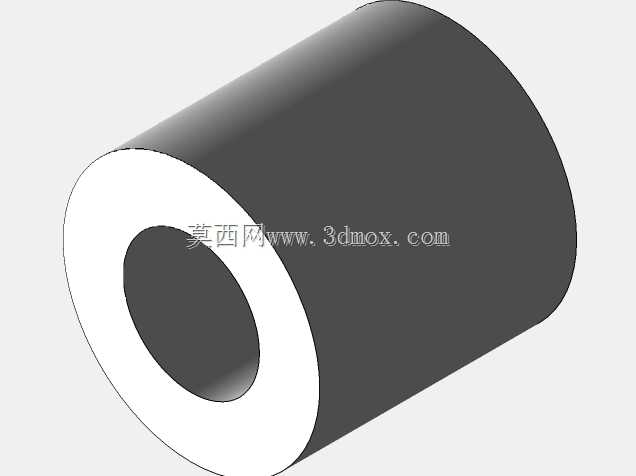

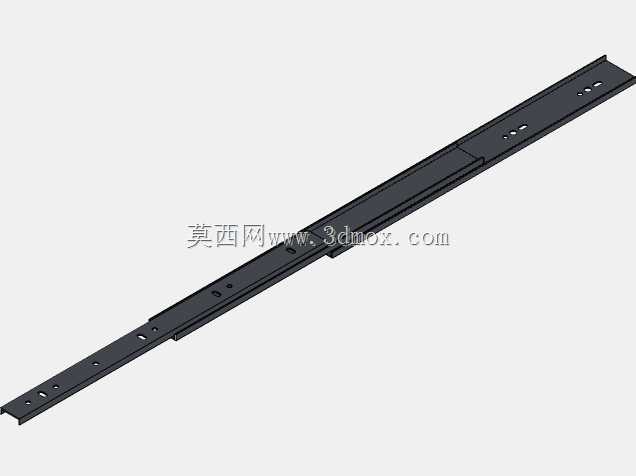

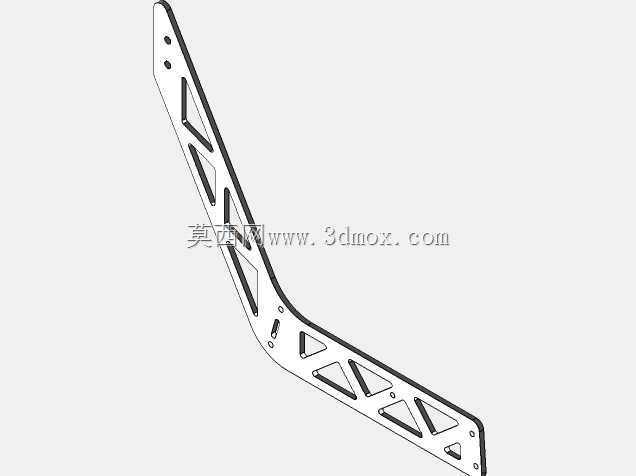

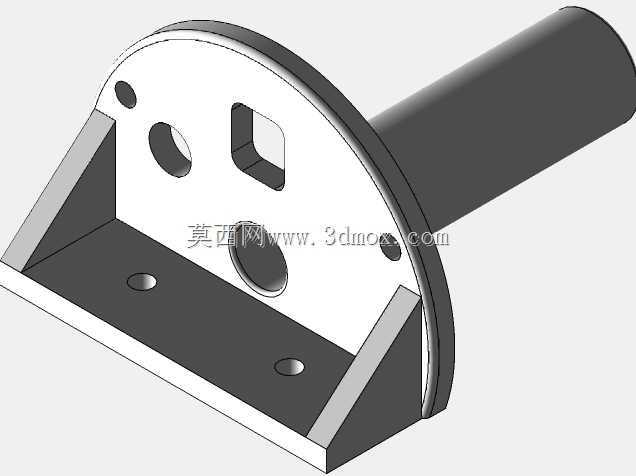

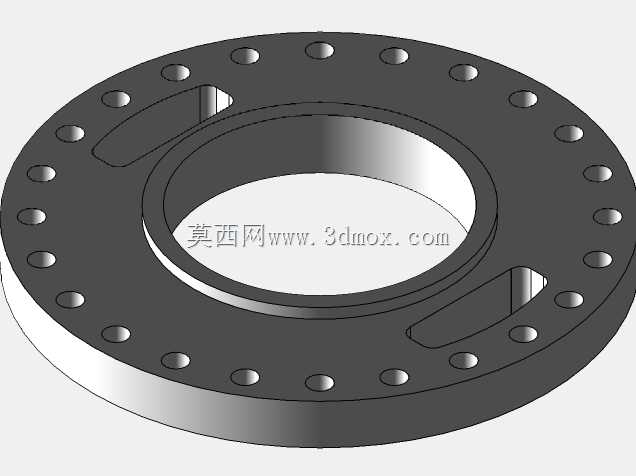

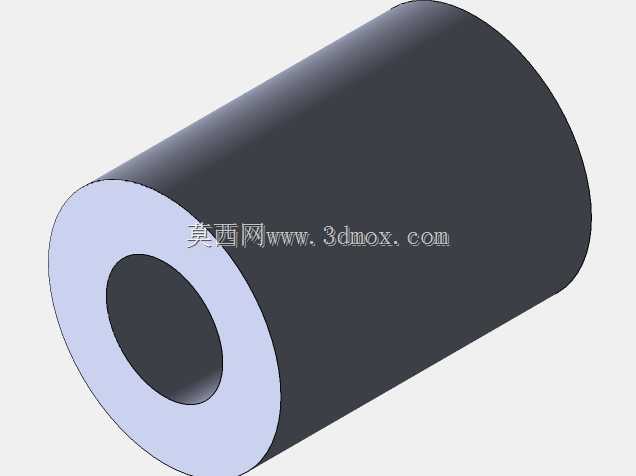

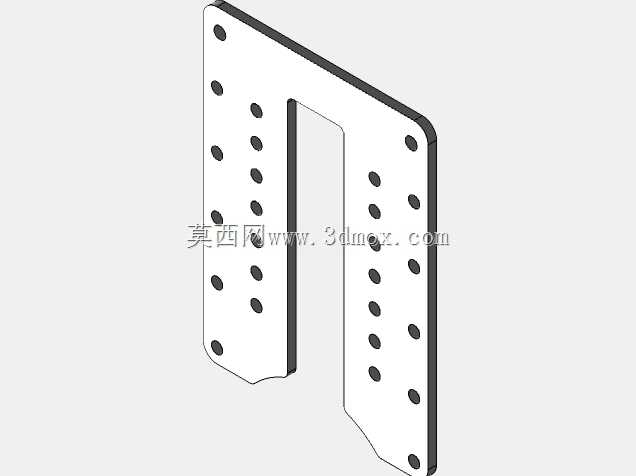

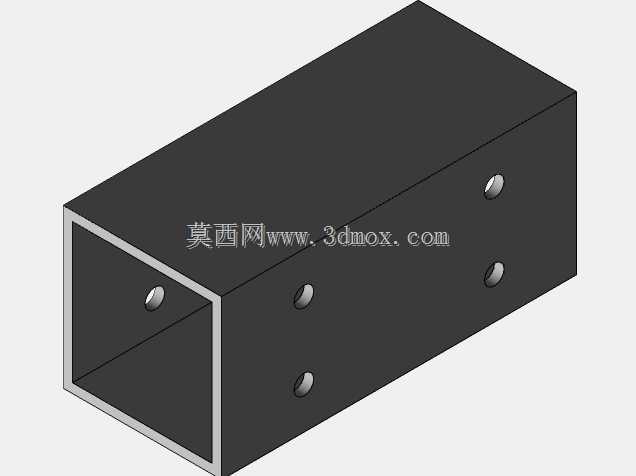

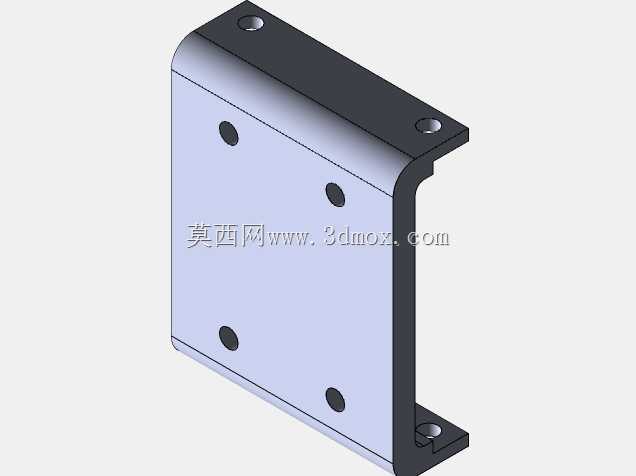

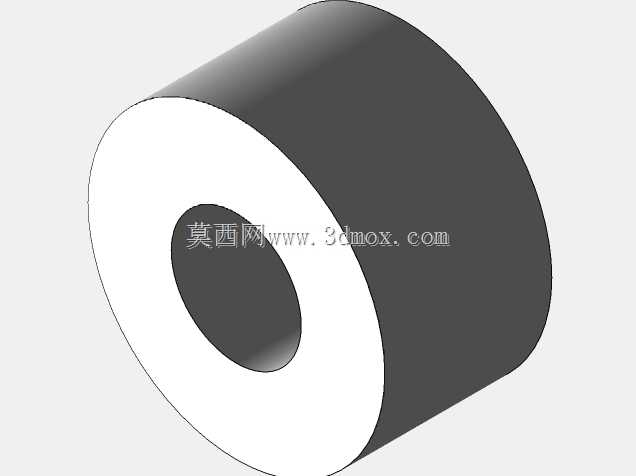

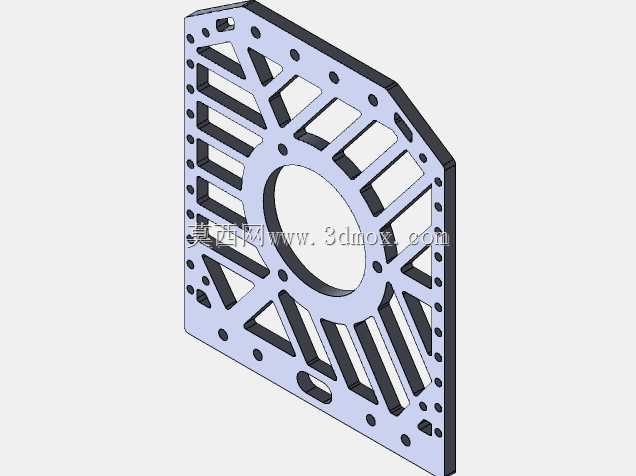

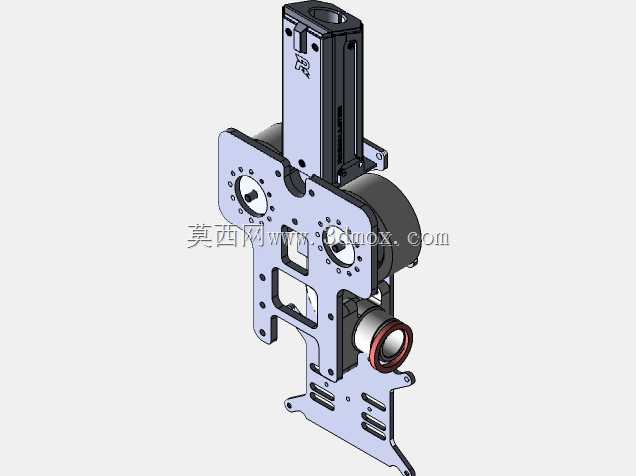

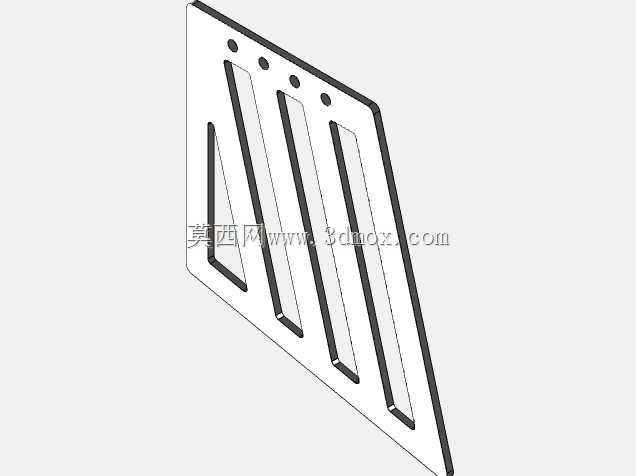

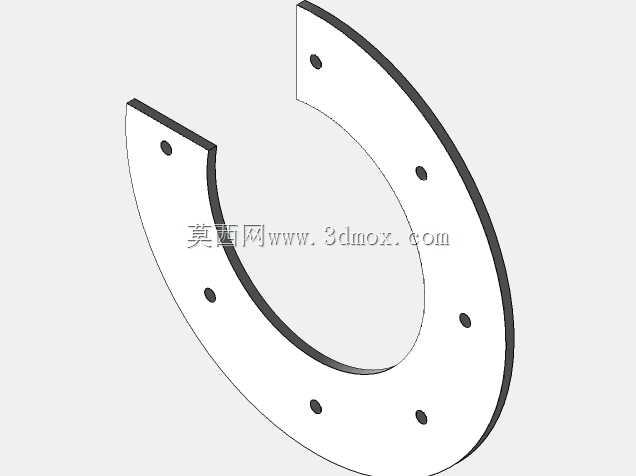

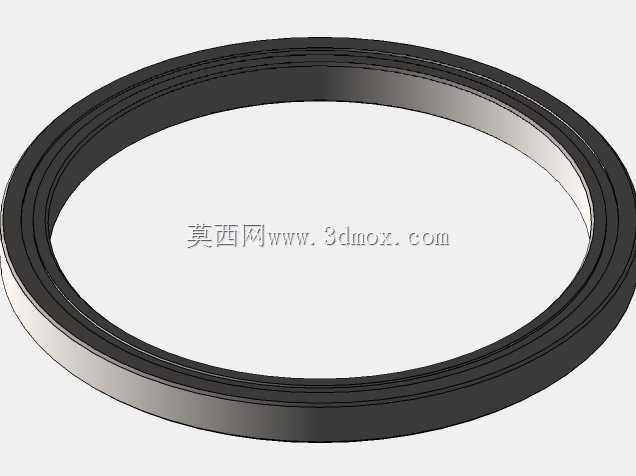

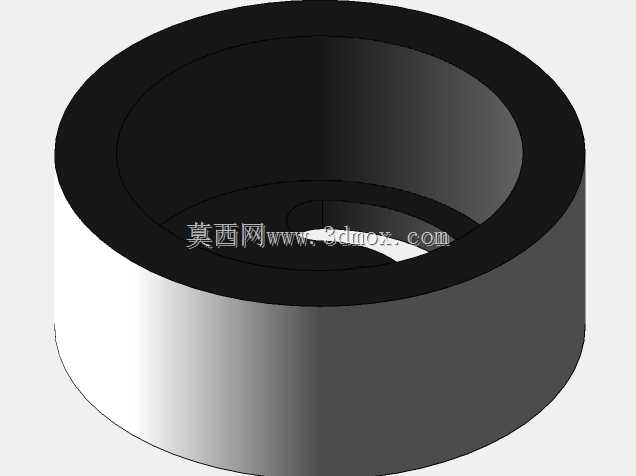

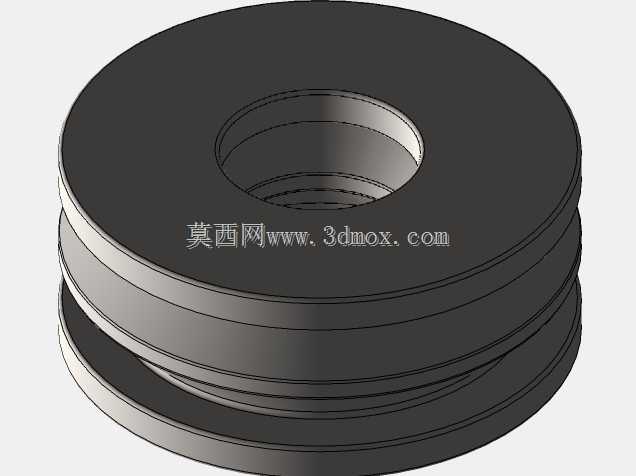

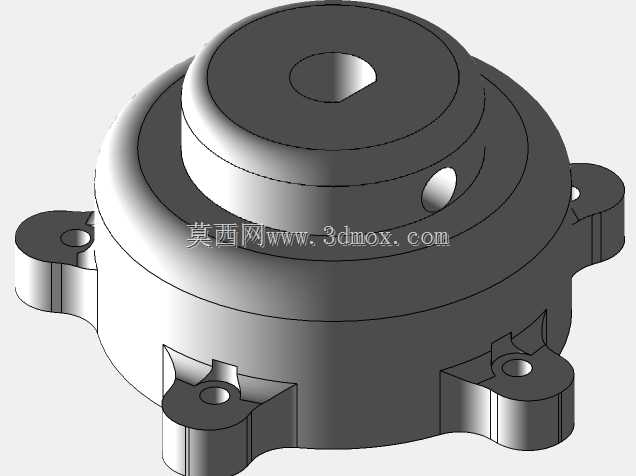

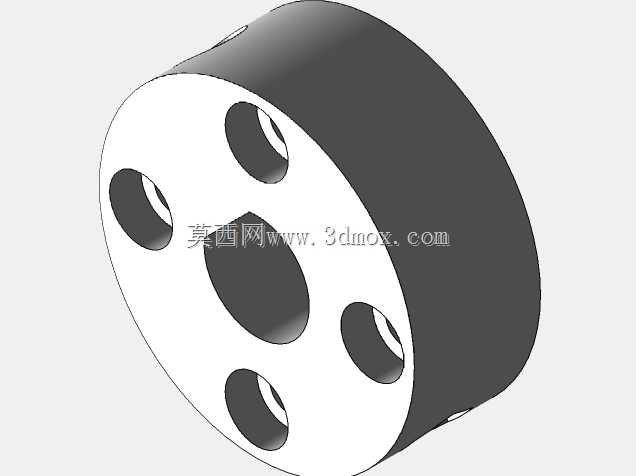

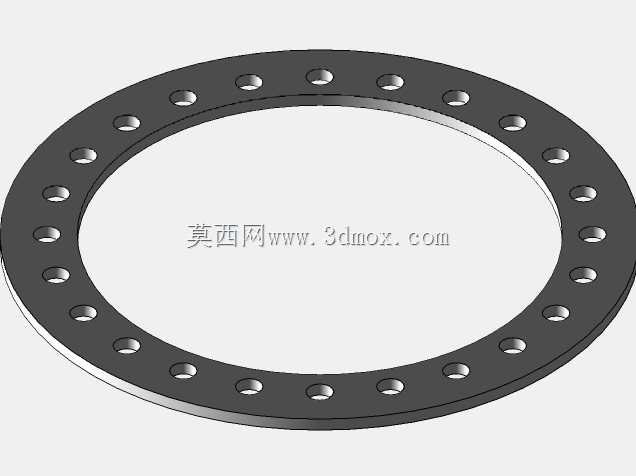

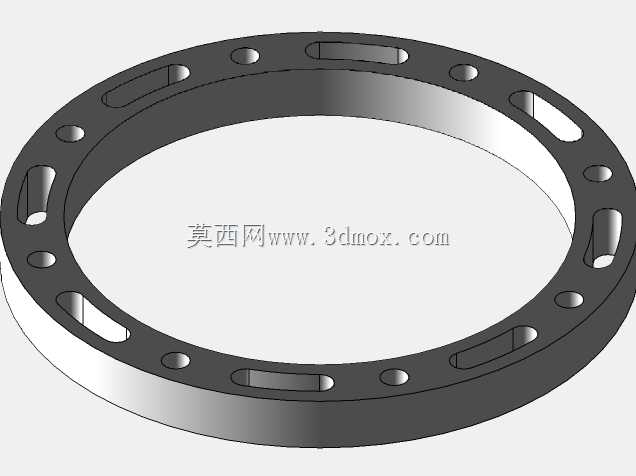

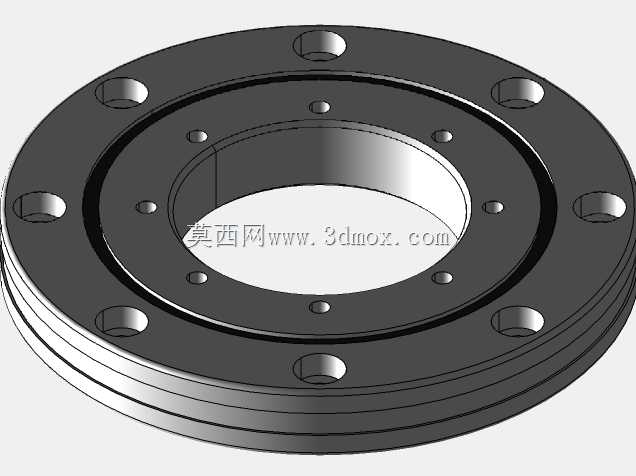

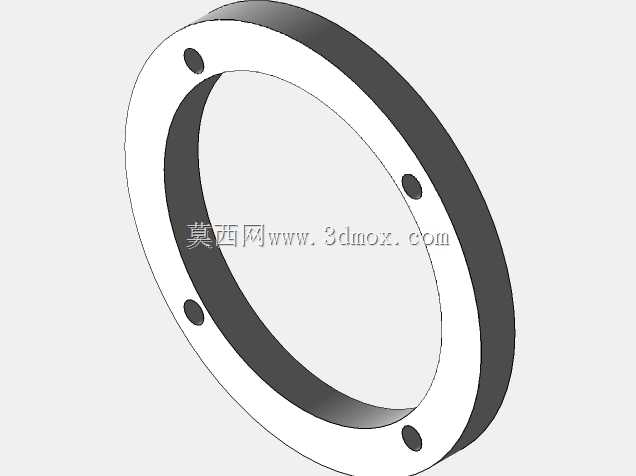

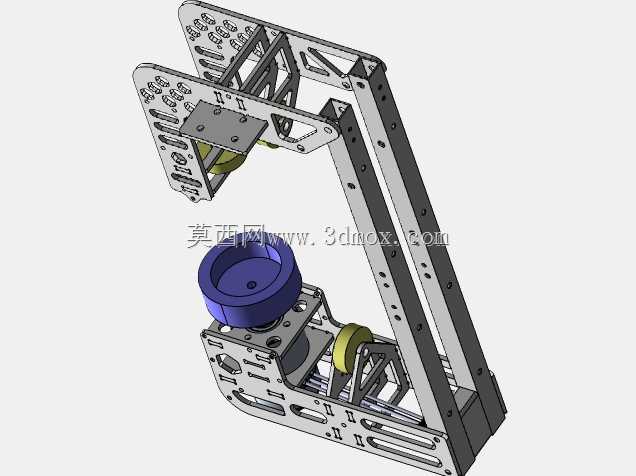

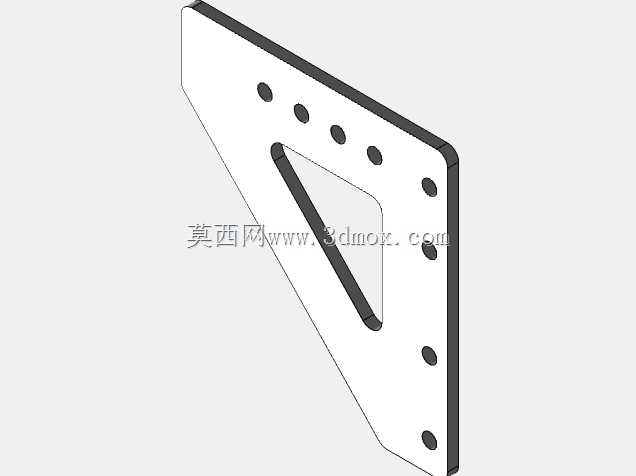

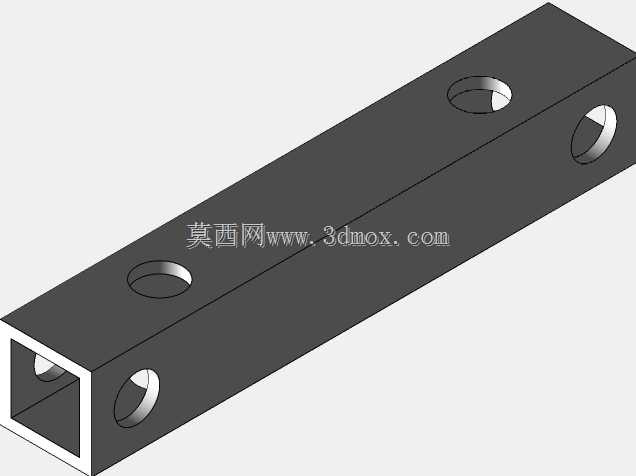

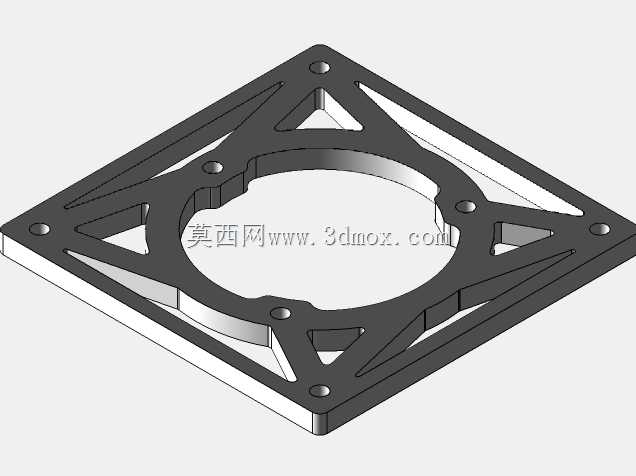

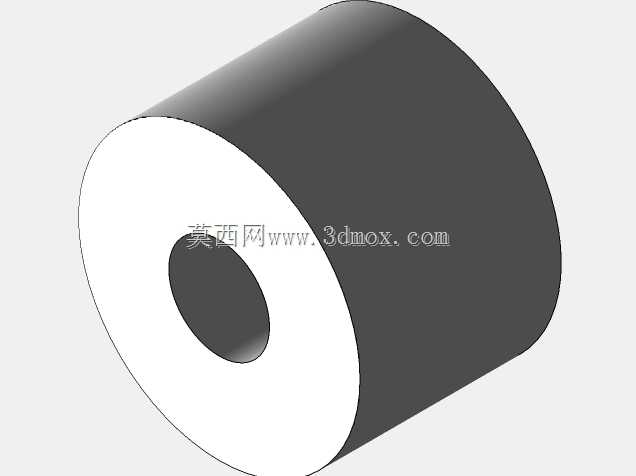

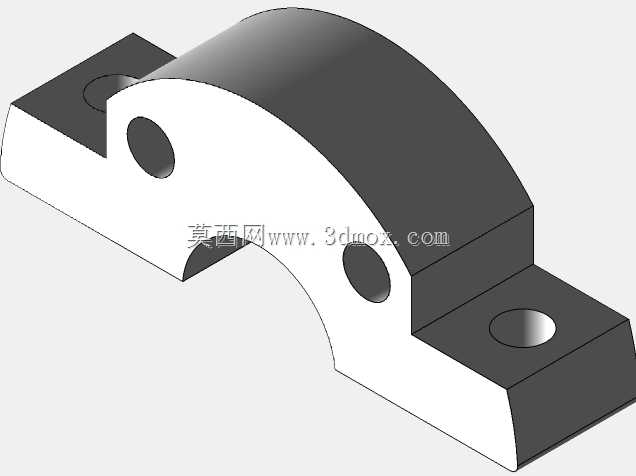

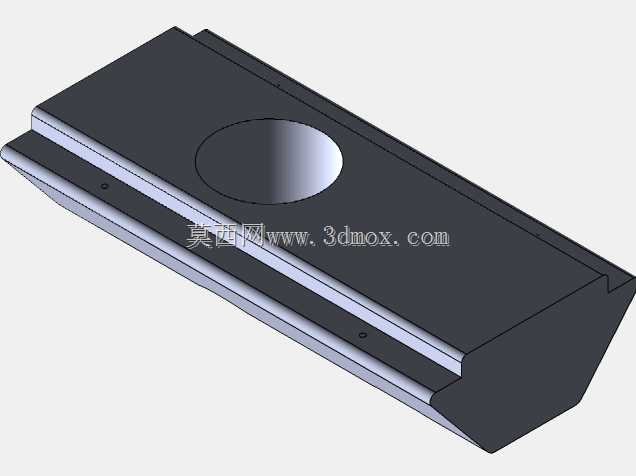

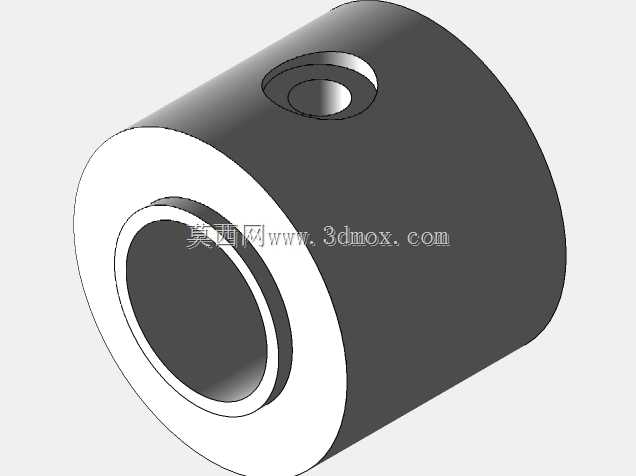

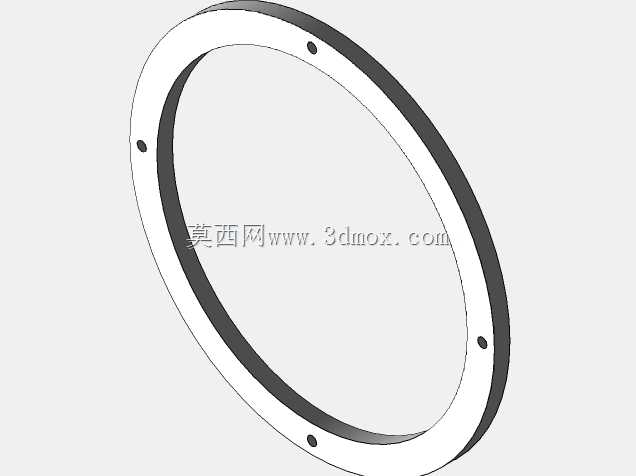

　　这套回转支承结构是面向RoboMaster赛事机器人全系列机型开发的核心旋转承载部件，主要承担机器人上部云台、发射机构相对于底盘的旋转承载与传动衔接功能，适配从步兵、英雄到哨兵等多类参赛机器人的旋转机构需求。在赛事对抗场景中，机器人需要在快速移动、姿态调整、发射后坐力冲击的复杂工况下，保持上部机构旋转的顺畅度与定位精度，这套支承结构的设计完全围绕这类极端使用场景展开。从结构功能来看，该部件采用双排安装孔的环形薄壁结构，内圈与外圈分别对应固定侧与旋转侧的安装接口，两侧端面均匀分布的通孔用于与底盘安装座、上部云台框架的锁紧固定，孔位排布经过载荷校核，能够承受轴向载荷、径向载荷以及倾覆力矩的复合作用——这一点在赛事场景中尤为重要，

　　当机器人在坡地行进、急停转向或者发射机构产生后坐力时，支承结构会同时受到多方向的冲击力，常规薄壁轴承很容易出现卡滞或者滚道变形的问题，这套结构通过优化滚道接触角、增加安装法兰的厚度，在控制整体重量的前提下提升了复合载荷承载能力。设计思路上，团队没有直接选用标准型号的回转支承成品，而是结合赛事机器人的重量限制、安装空间边界做了定制化调整：标准回转支承的安装法兰厚度普遍在12mm以上，整体重量偏大，会挤占机器人其他功能模块的重量配额，这套结构将法兰厚度优化至8mm，同时在非承载区域做了等强度减重处理，在保证1.5倍安全系数的前提下将整体重量降低了32%；安装孔的孔距做了统一化设计，能够适配不同机型的底盘安装座孔位，

　　不需要针对不同机型单独设计转接法兰，减少了整机的零件数量与装配复杂度。从安装边界来看，该支承的外径尺寸适配赛事机器人常规的底盘中心安装空间，内径预留了足够的走线通道，能够容纳云台电机线、发射机构控制线、图传信号线等多组线缆穿过，避免旋转过程中出现线缆缠绕、磨损的问题；支承的轴向总高度控制在20mm以内，不会过多占用底盘与云台之间的垂直空间，给下部的底盘悬挂、电池仓，上部的云台俯仰机构留出了足够的布置余量。实际应用中，这套支承结构的旋转阻尼经过调校，既能够保证云台旋转时的顺畅度，不会出现卡顿或者虚位，又能提供合适的阻尼感，配合云台电机的控制参数，能够实现瞄准过程中的精准微调，不会因为阻尼过小出现瞄准过冲的问题。

　　结构的密封设计也做了针对性优化，滚道位置采用内置式密封胶条，能够阻挡赛事场地中的弹丸碎屑、灰尘进入滚道内部，避免长时间对抗后出现滚道磨损、旋转卡滞的故障，同时密封结构没有突出支承端面，不会影响安装面的贴合精度，保证安装后支承的端面跳动量控制在0.05mm以内，满足云台瞄准的精度要求。在装配工艺上，这套结构的安装孔采用统一的孔径规格，装配时只需要使用统一规格的锁紧螺丝即可完成固定，不需要准备多种规格的紧固件，能够提升赛事备赛阶段的装配效率，也方便场上出现故障时的快速拆解更换；支承的预紧力调整通过端面的锁紧螺丝即可实现，不需要额外的调整垫片，维护时只需要按照对角顺序逐步拧紧螺丝，就能达到合适的预紧效果，避免出现预紧力不均导致的旋转阻力过大问题。针对赛事中常见的碰撞场景，这套支承的外圈做了加厚处理，当机器人上部机构受到侧面碰撞时，外圈能够承受一定的冲击载荷，不会直接将冲击力传递到滚道位置，降低了碰撞后结构变形的概率；同时支承的材料选用经过热处理的轴承钢，滚道表面做了硬化处理，表面硬度达到HRC58-62，能够承受长时间高速旋转、反复冲击的工况，满足整个赛事周期的使用强度要求，不需要在赛程中频繁更换支承部件。
