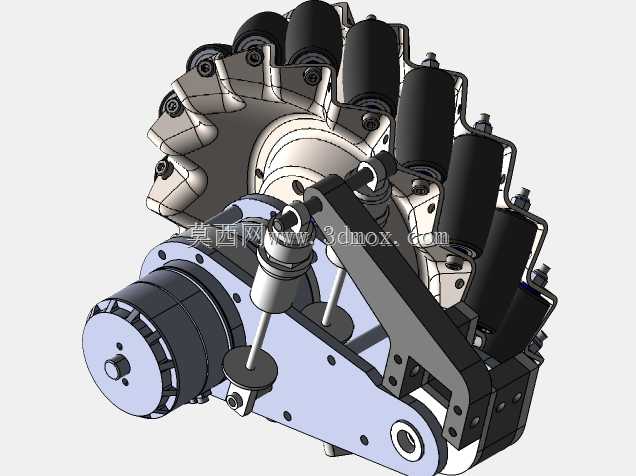

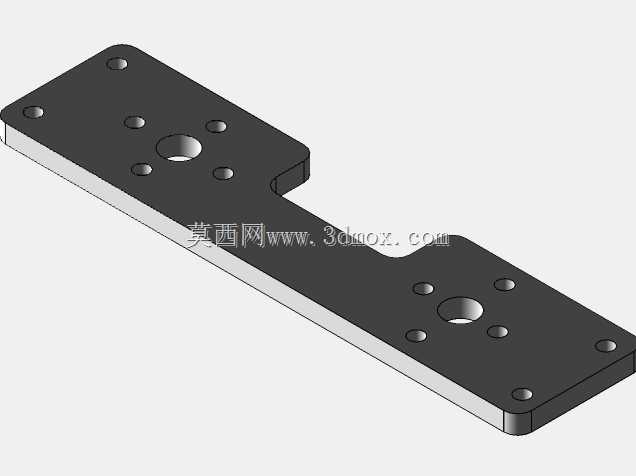

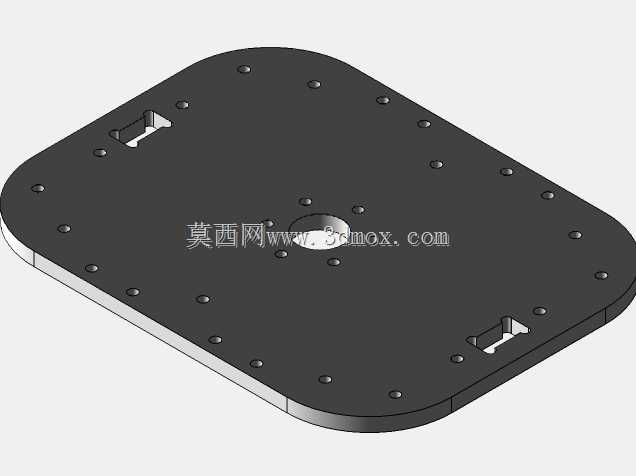

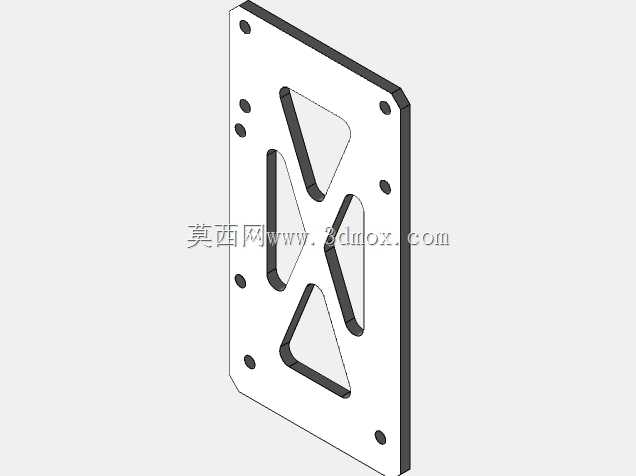

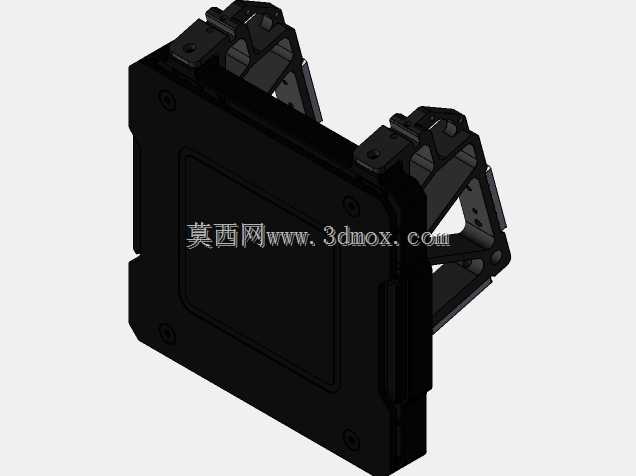

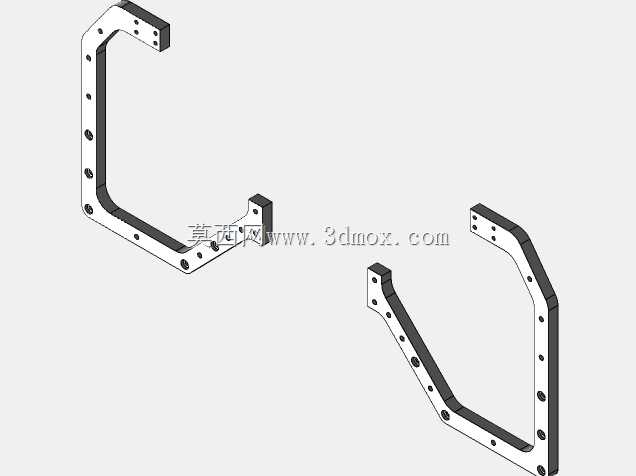

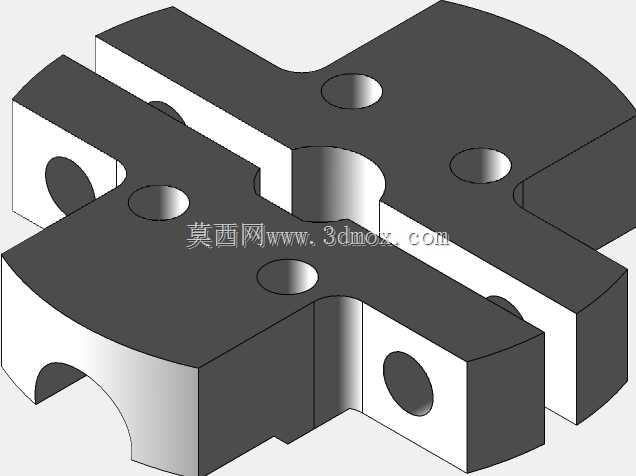

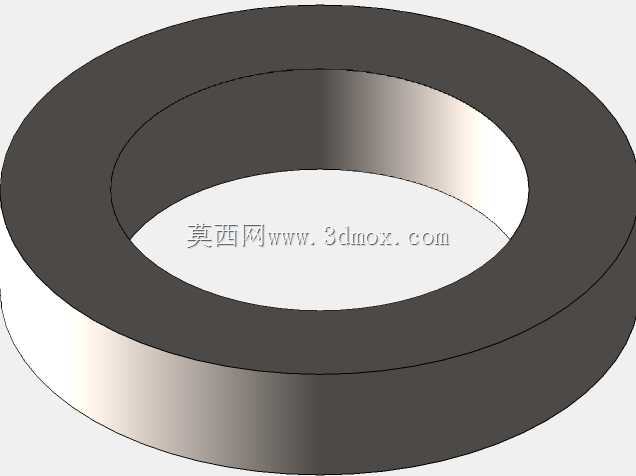

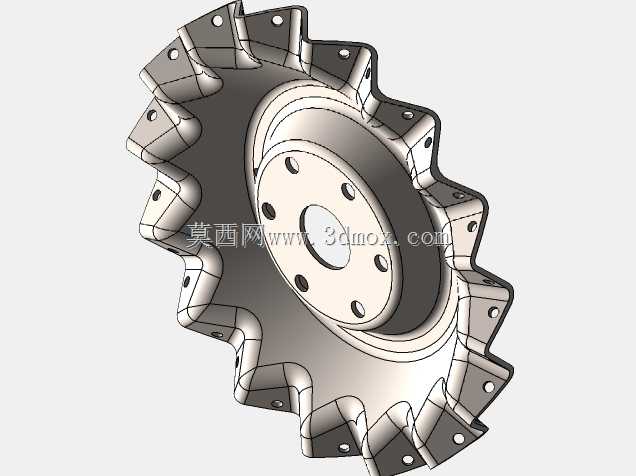

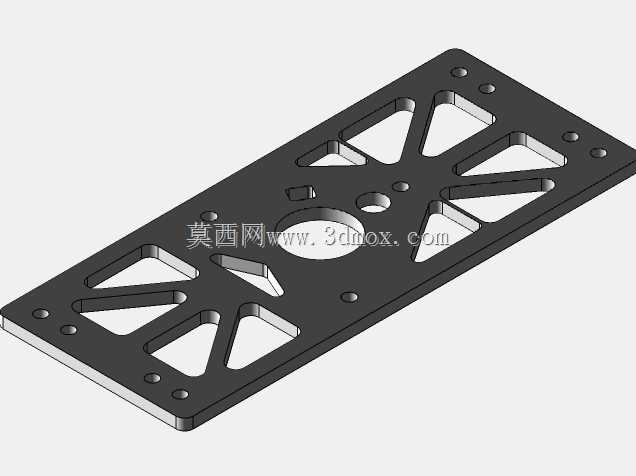

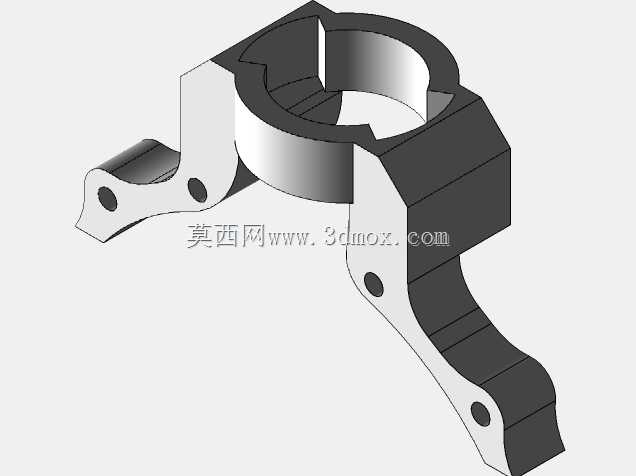

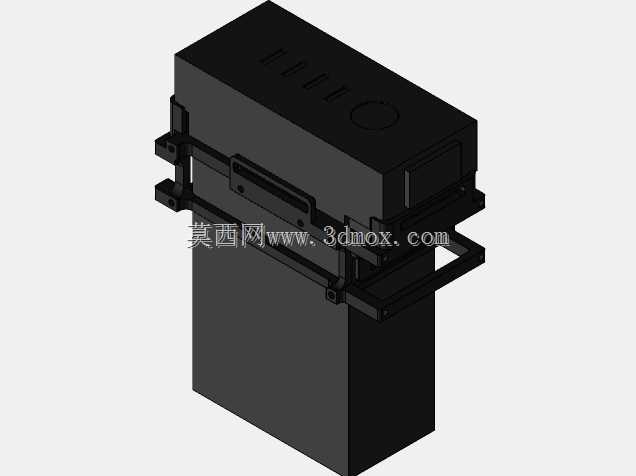

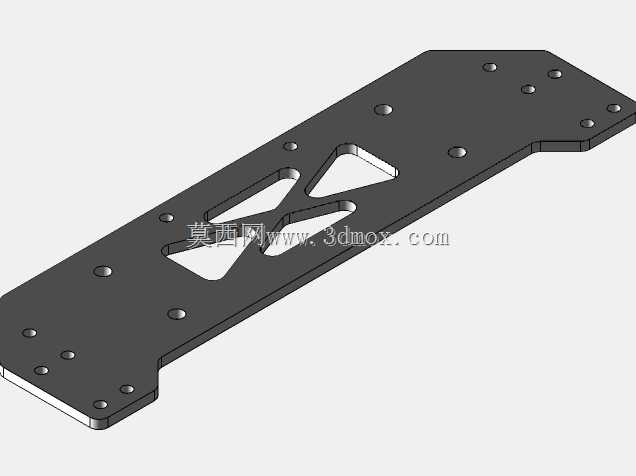

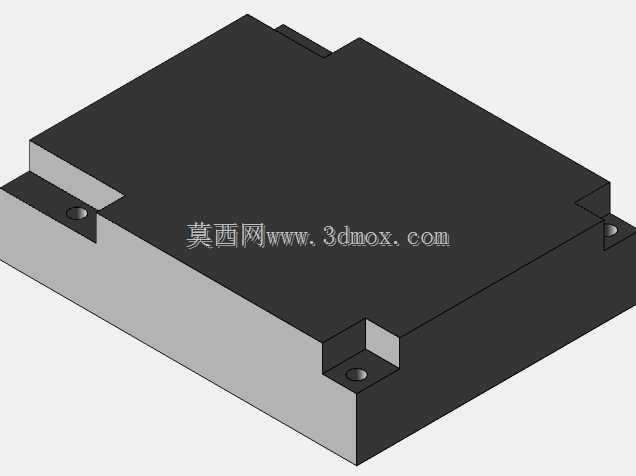

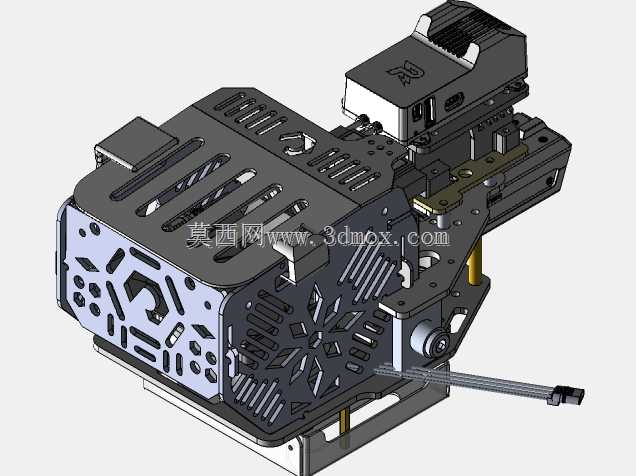

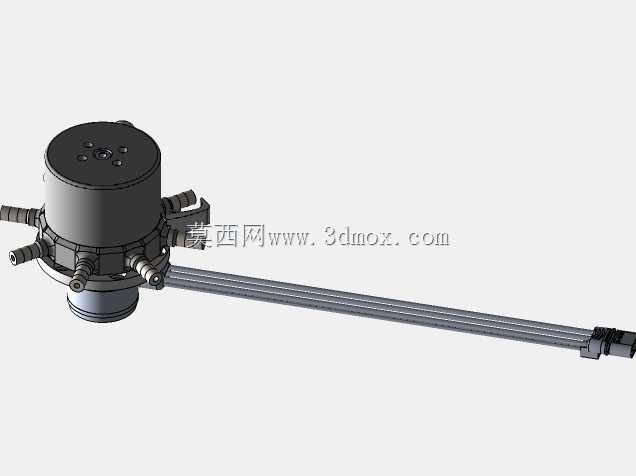

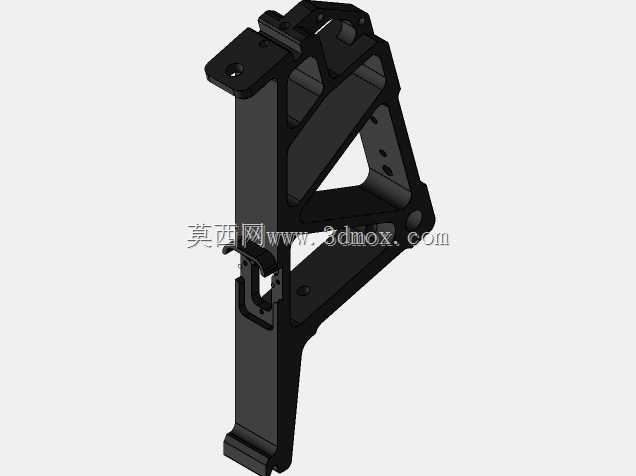

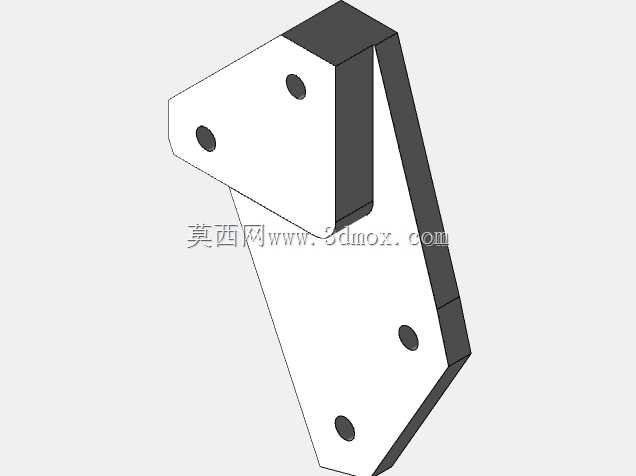

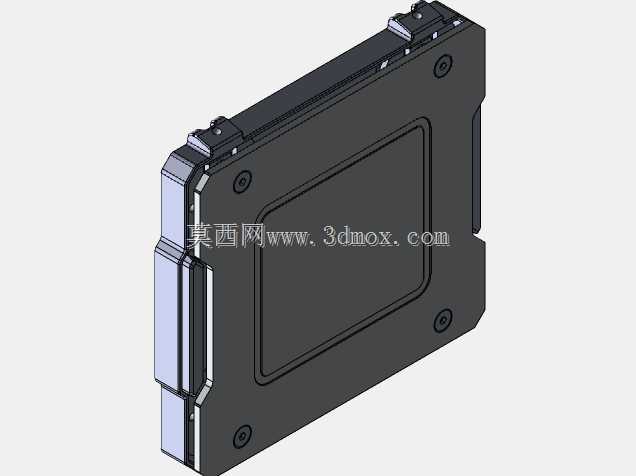

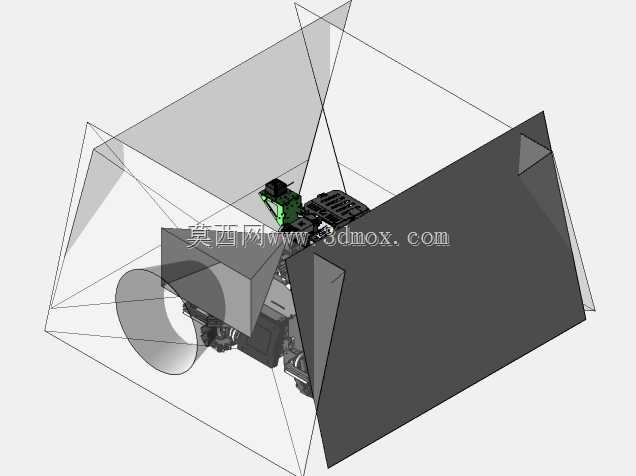

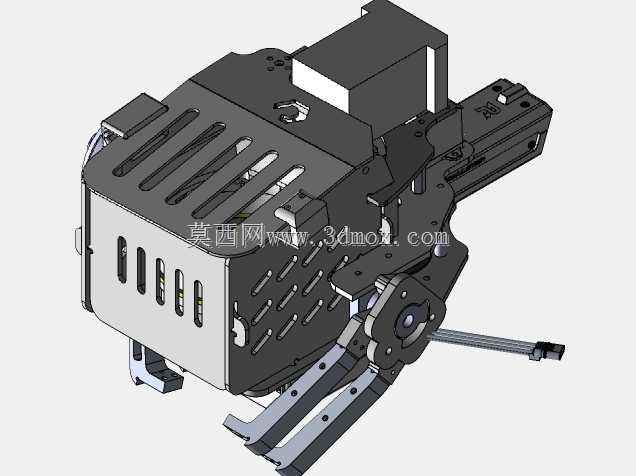

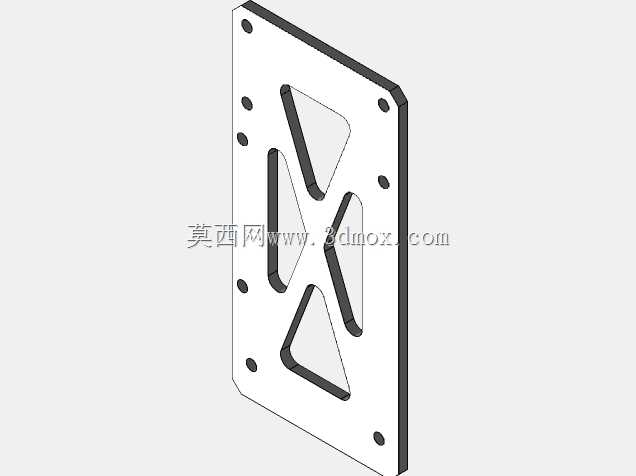

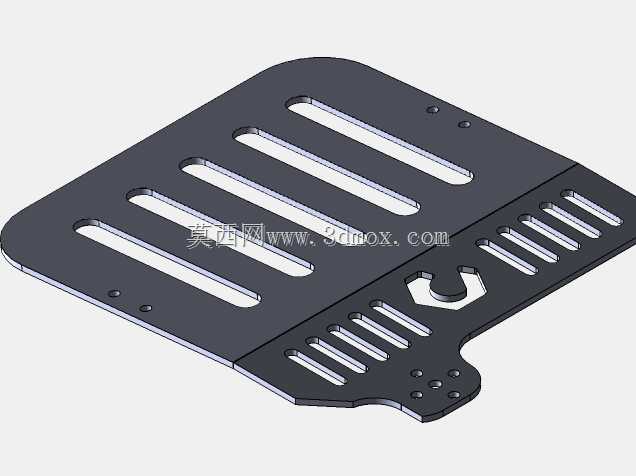

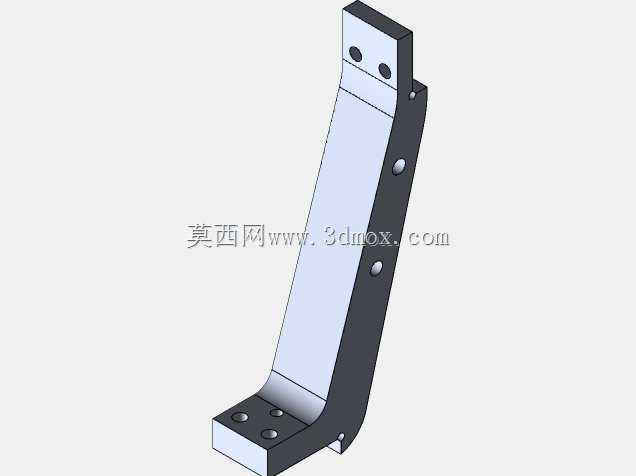

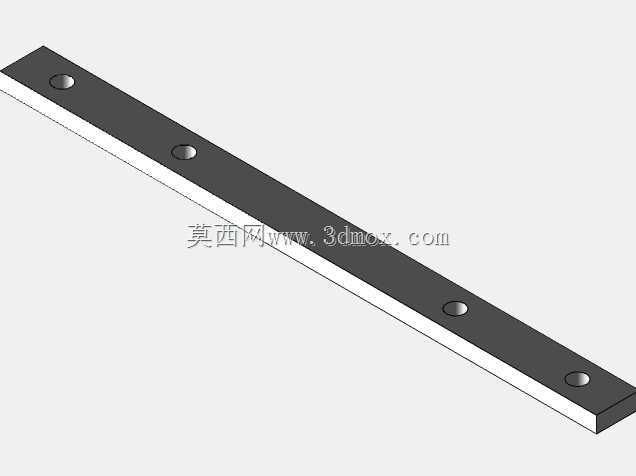

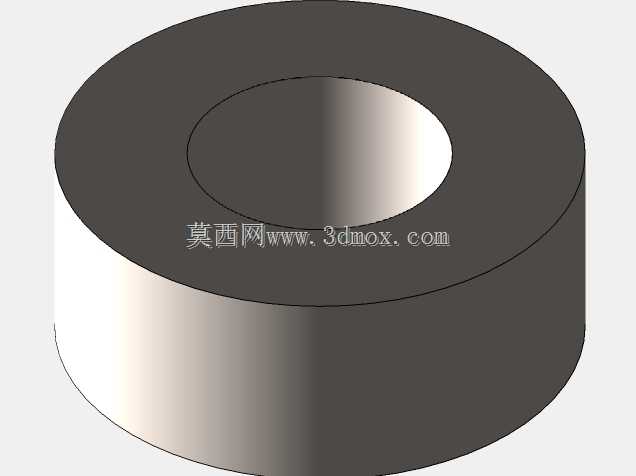

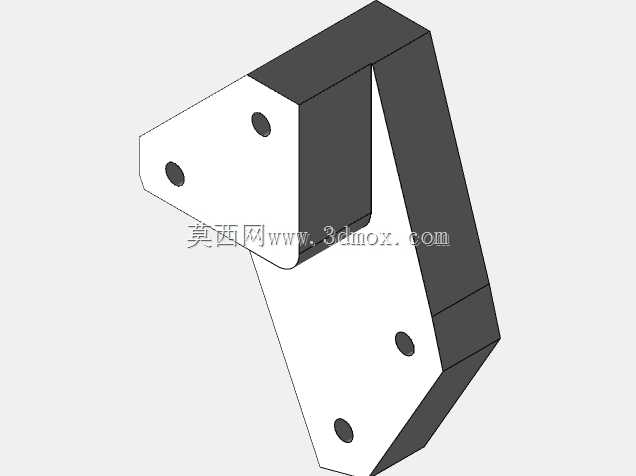

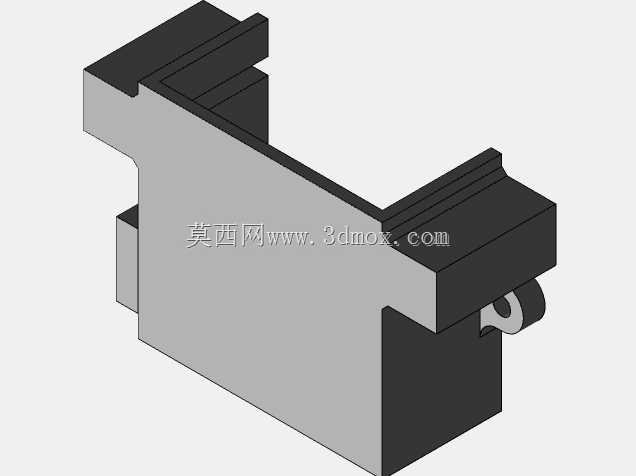

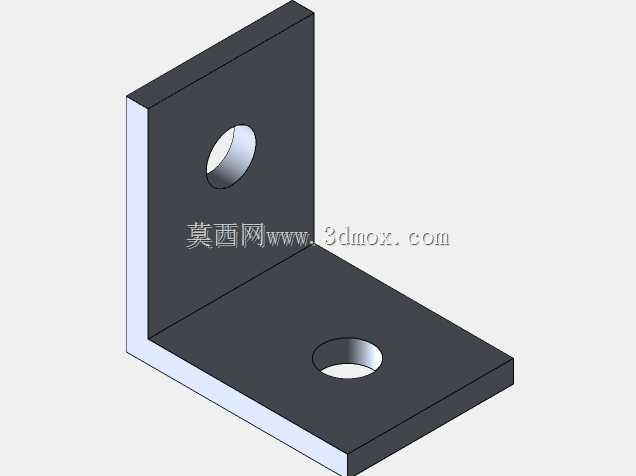

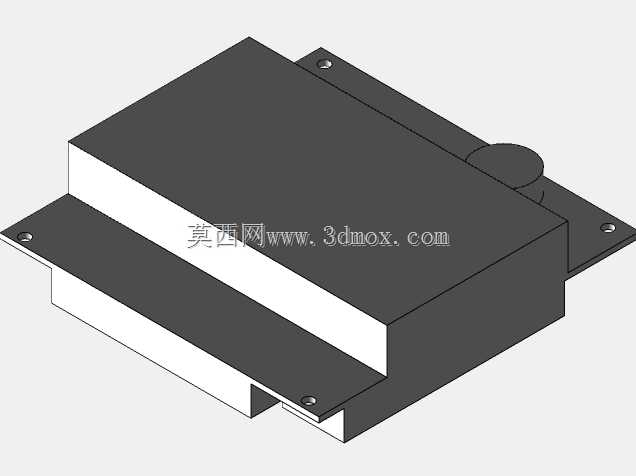

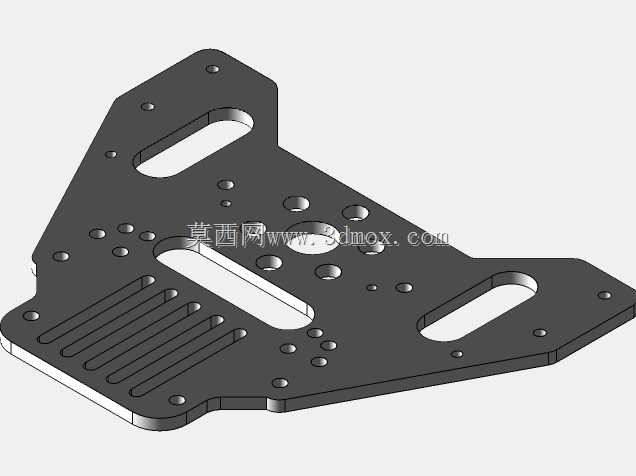

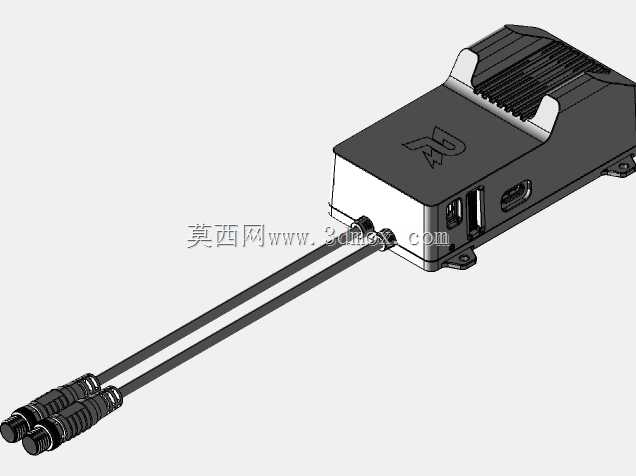

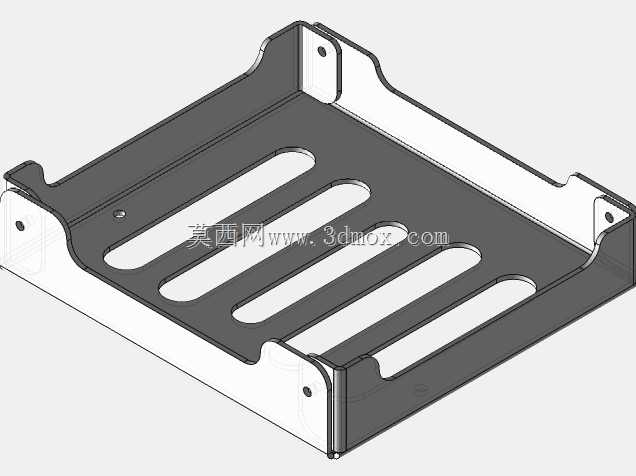

RoboMaster步兵机器人发射机构三维结构

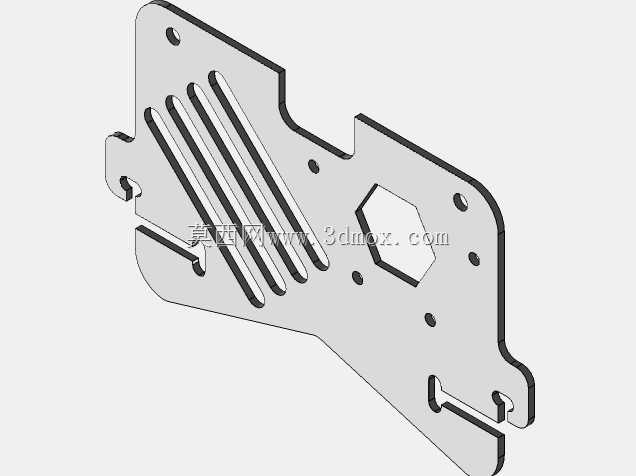

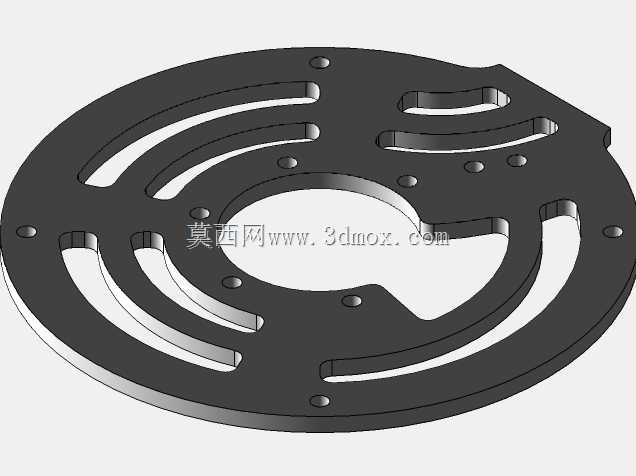

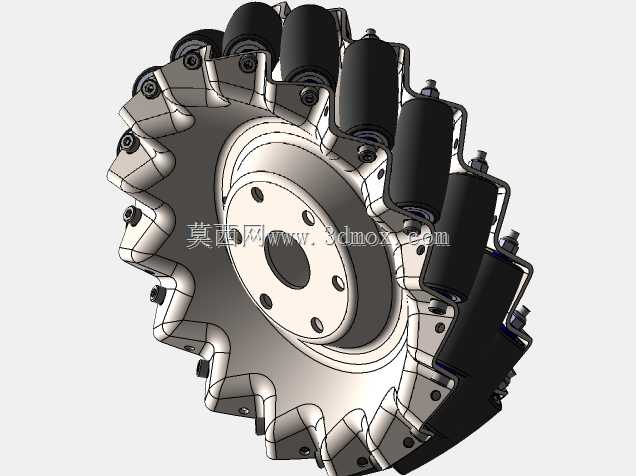

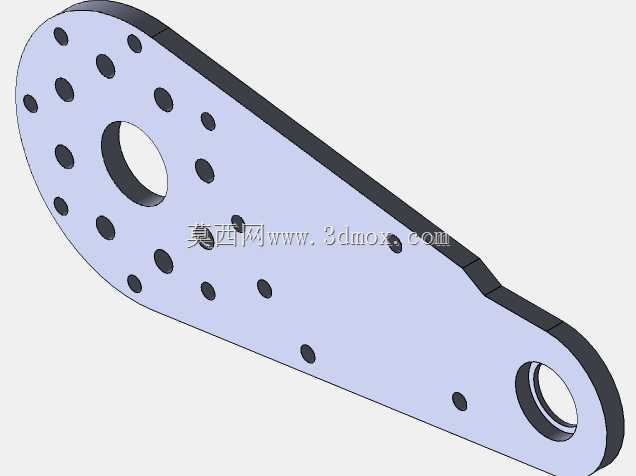

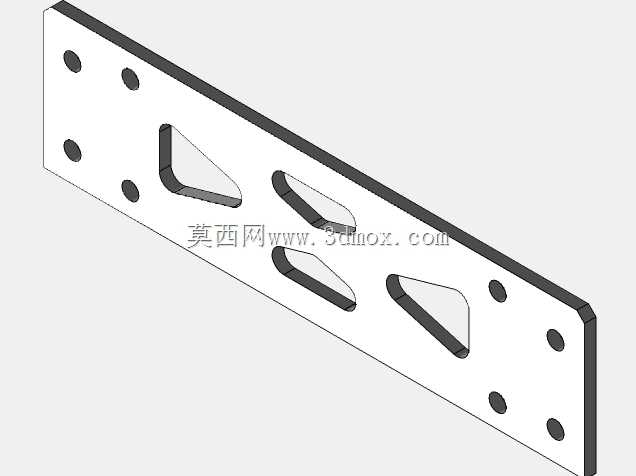

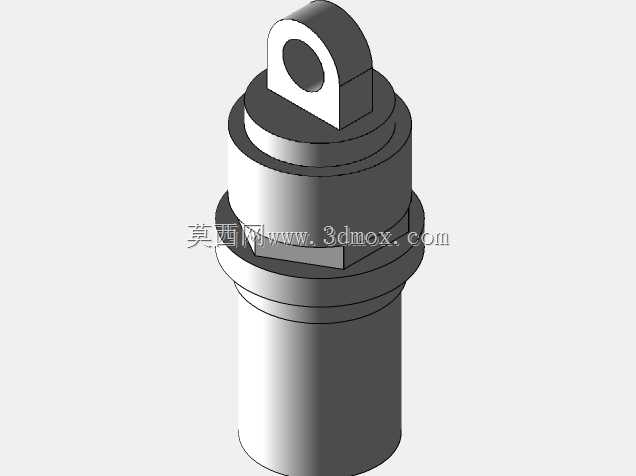

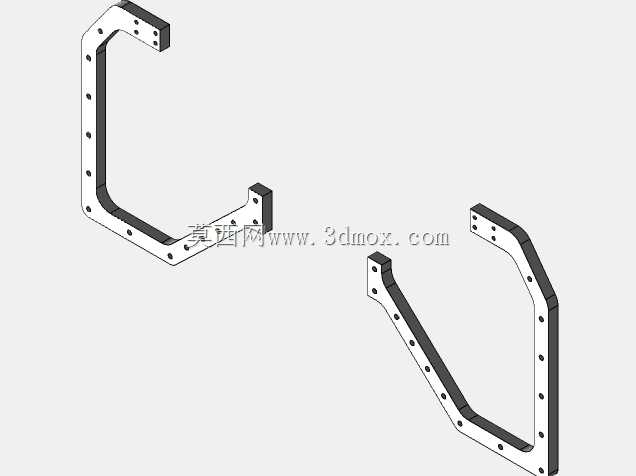

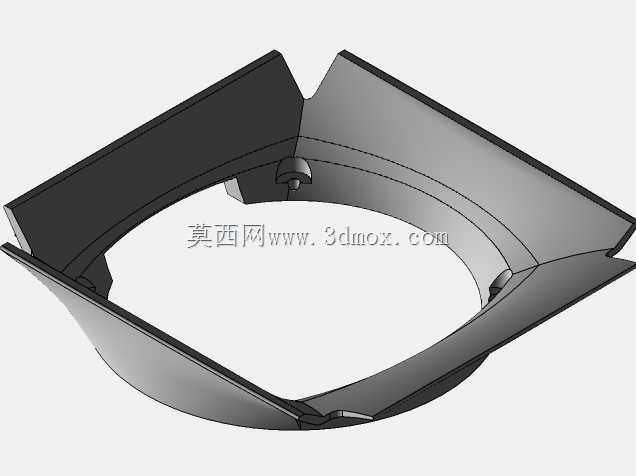

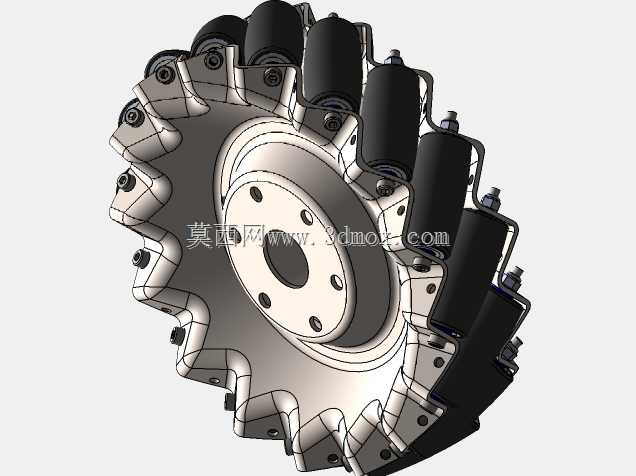

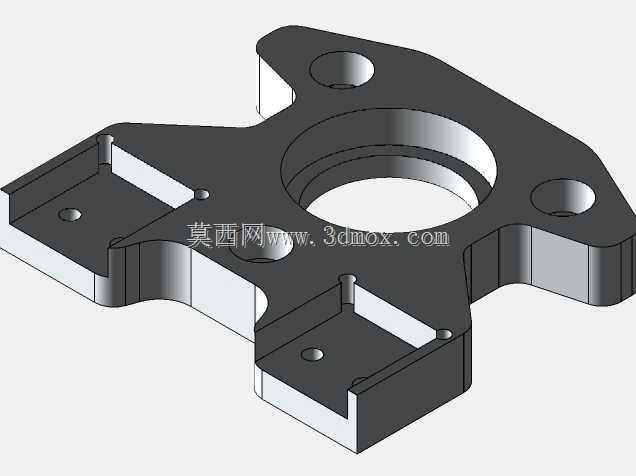

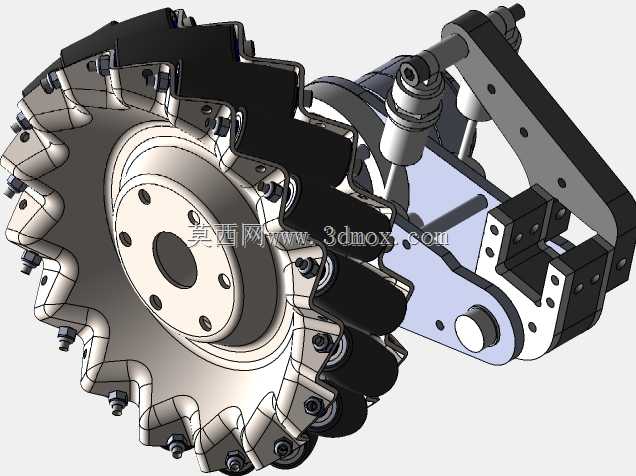

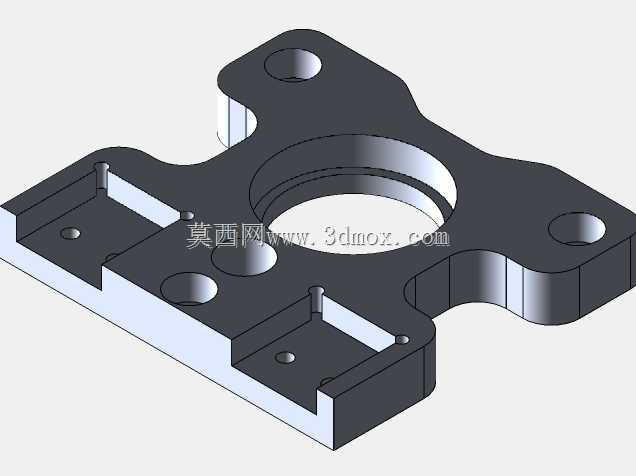

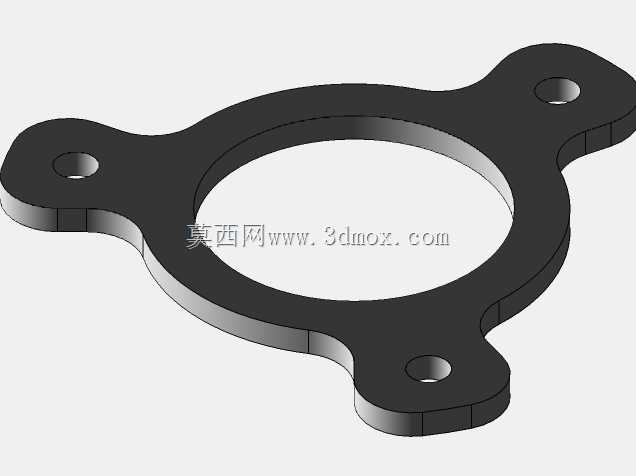

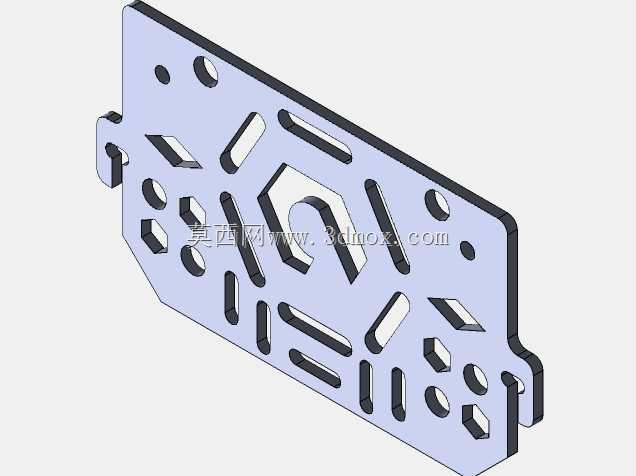

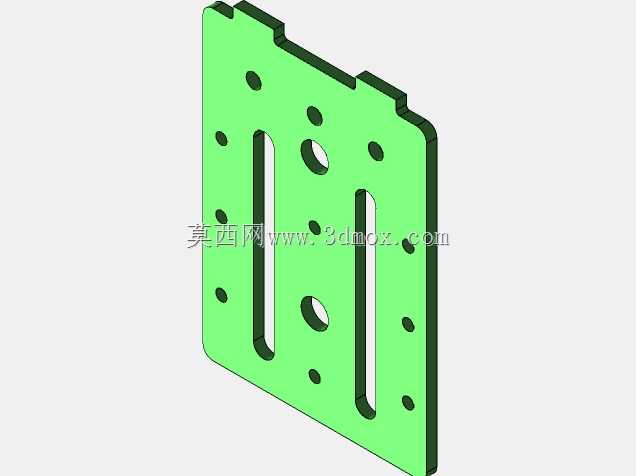

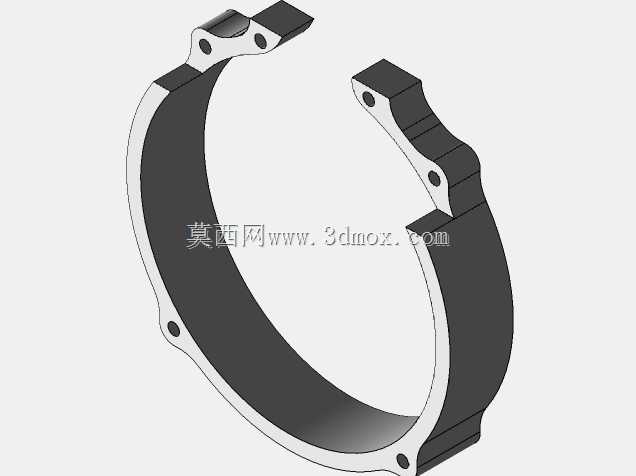

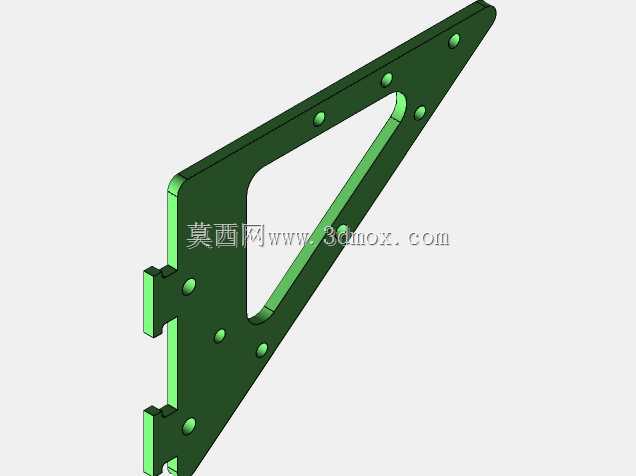

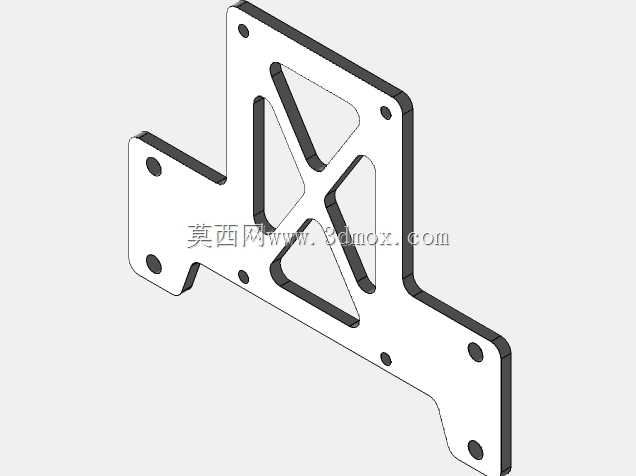

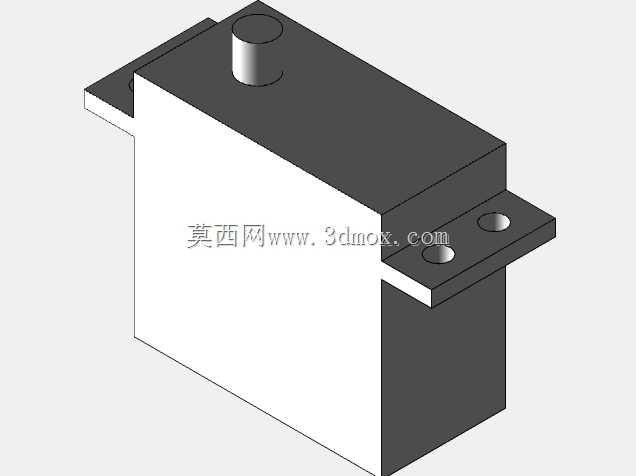

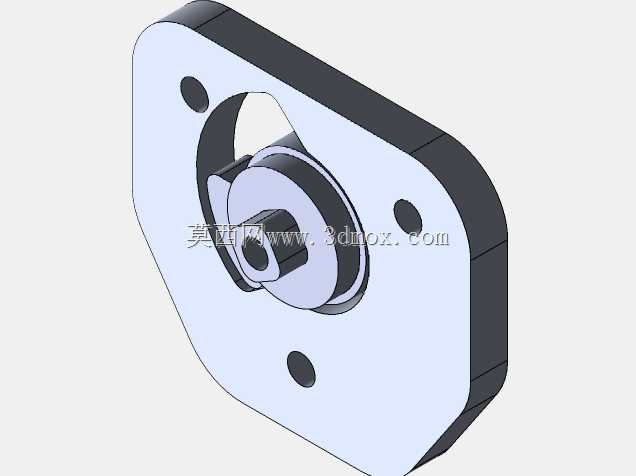

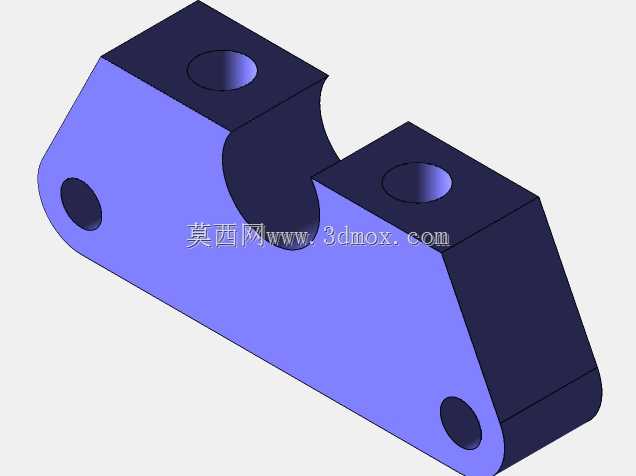

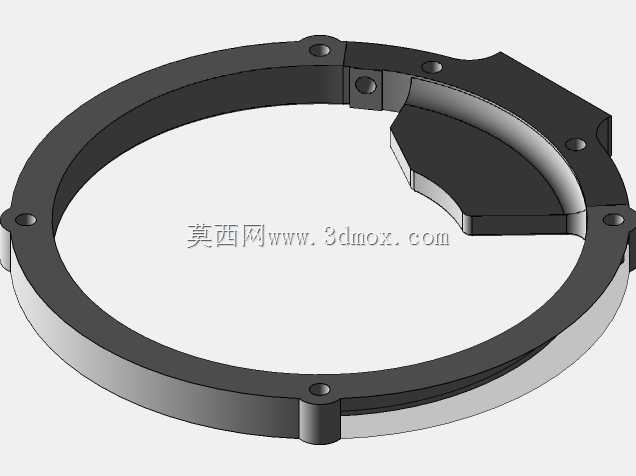

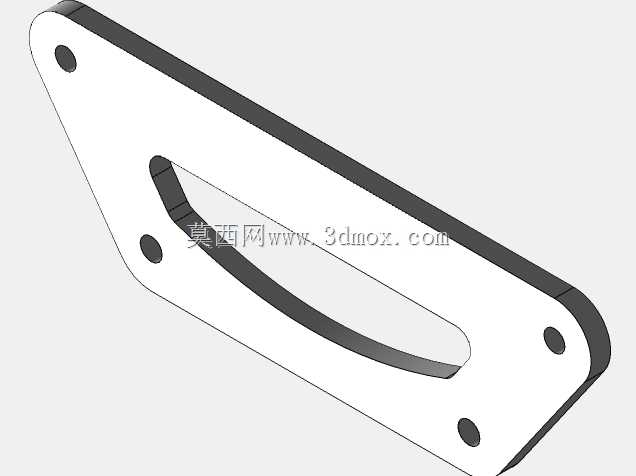

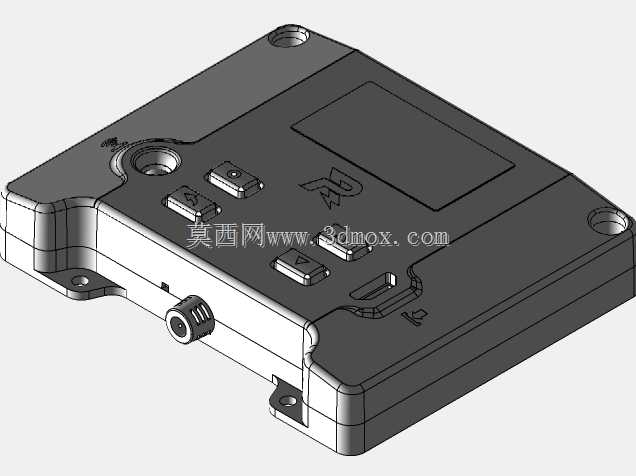

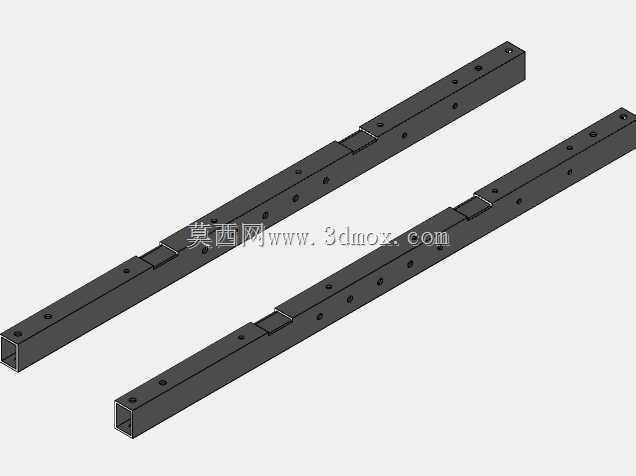

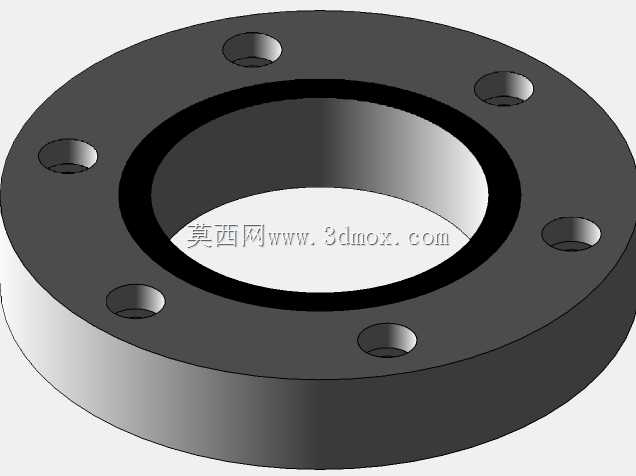

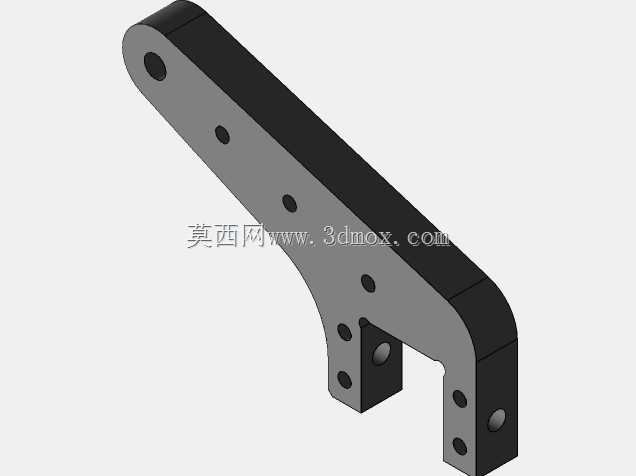

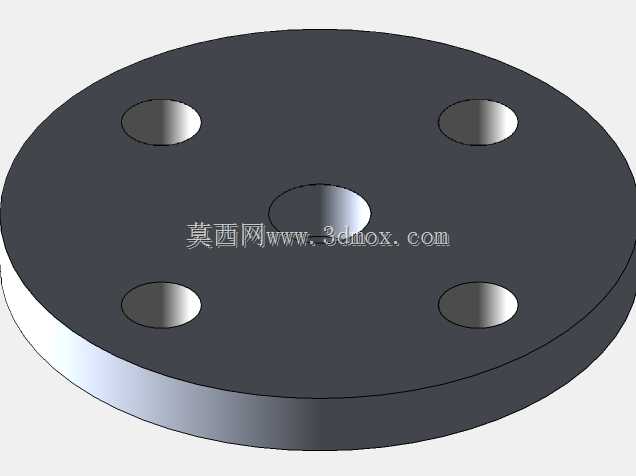

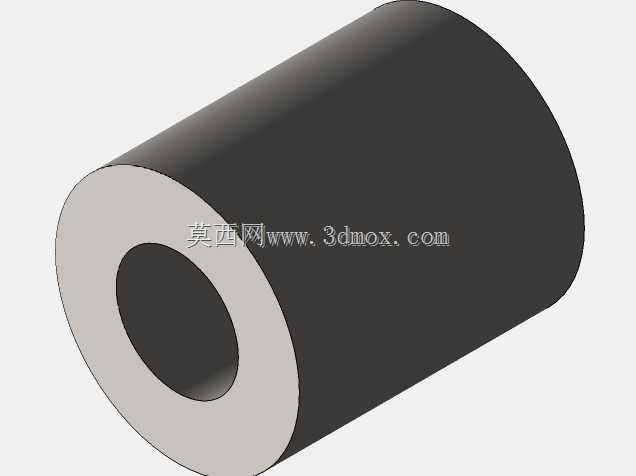

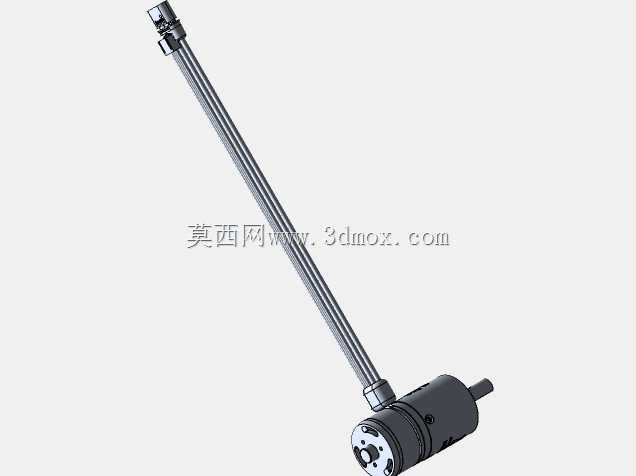

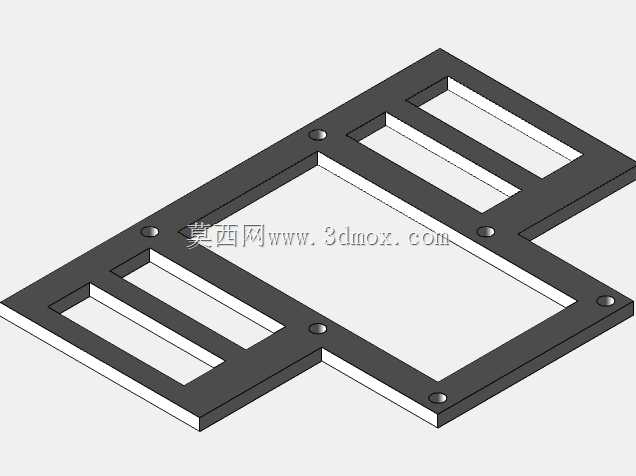

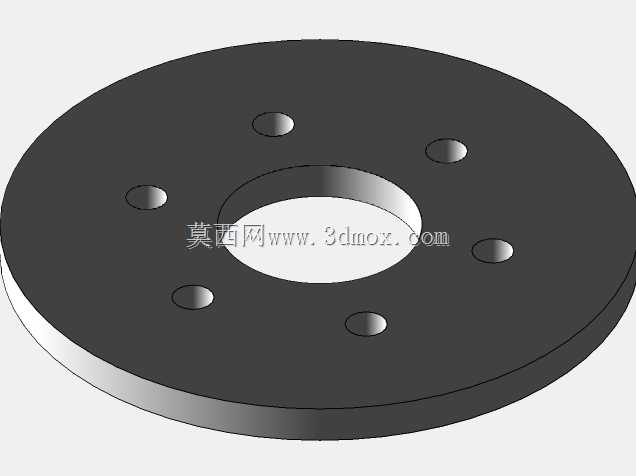

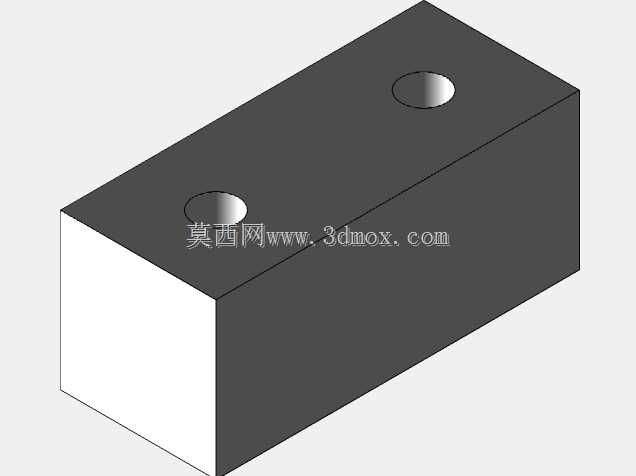

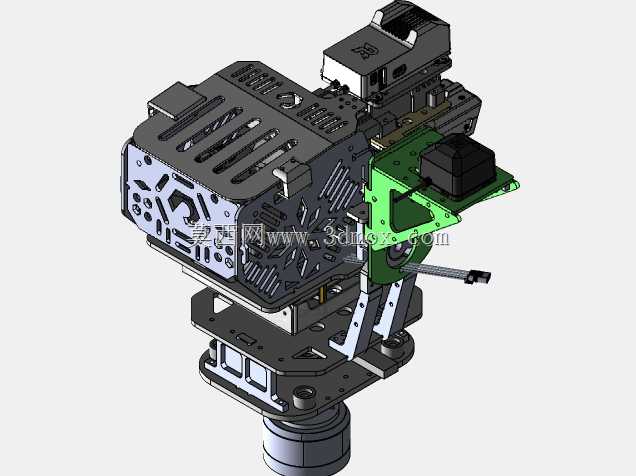

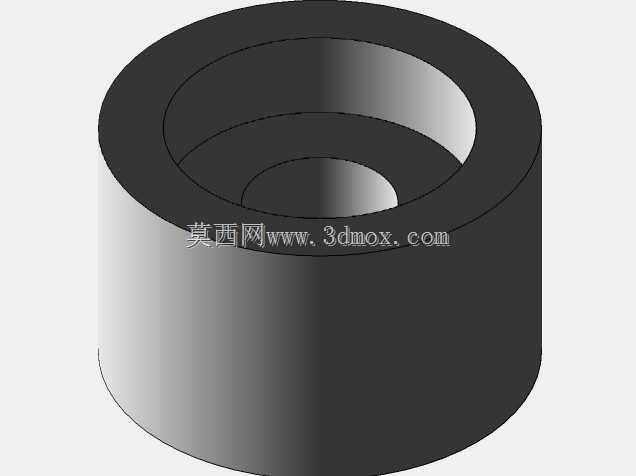

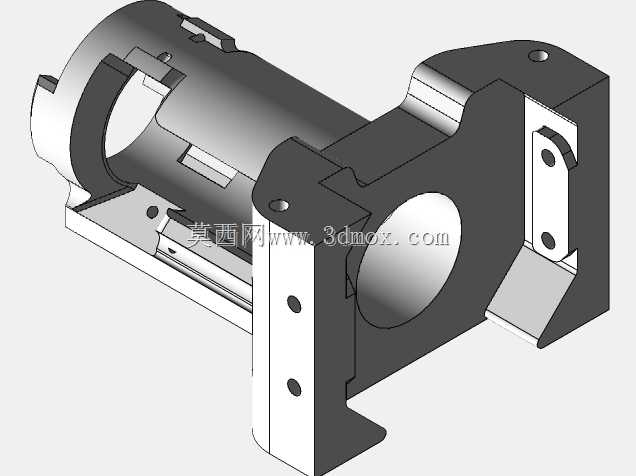

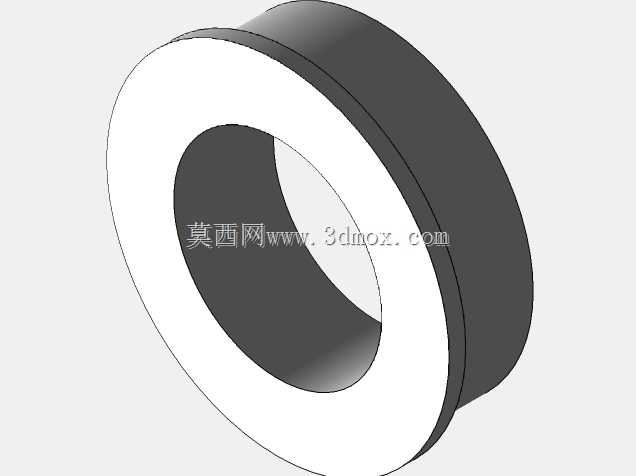

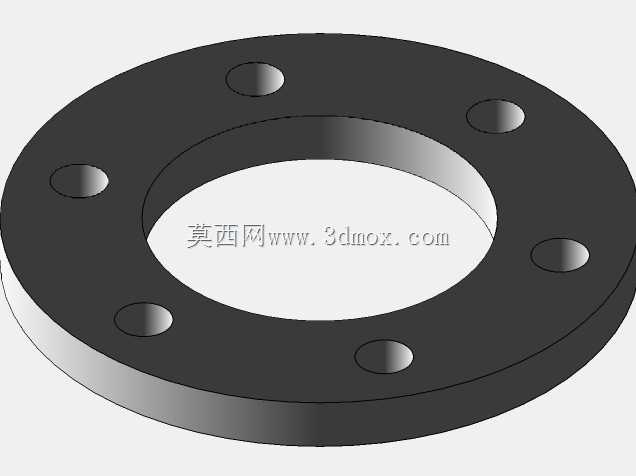

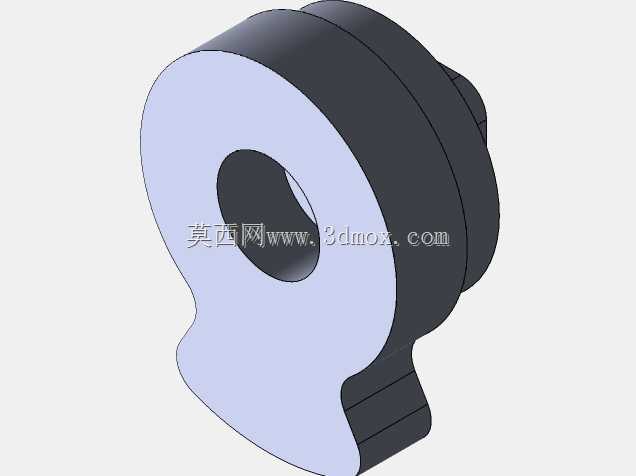

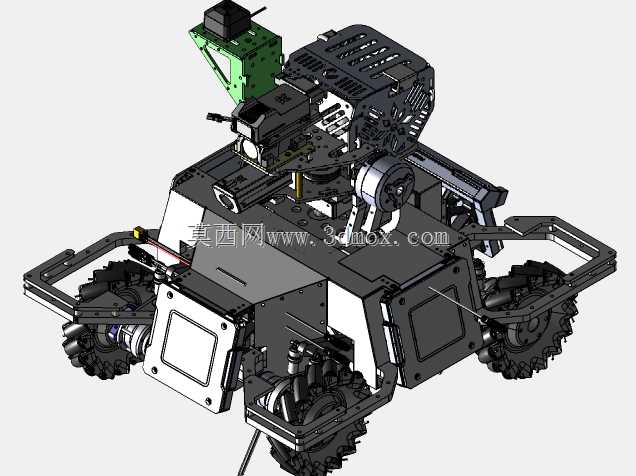

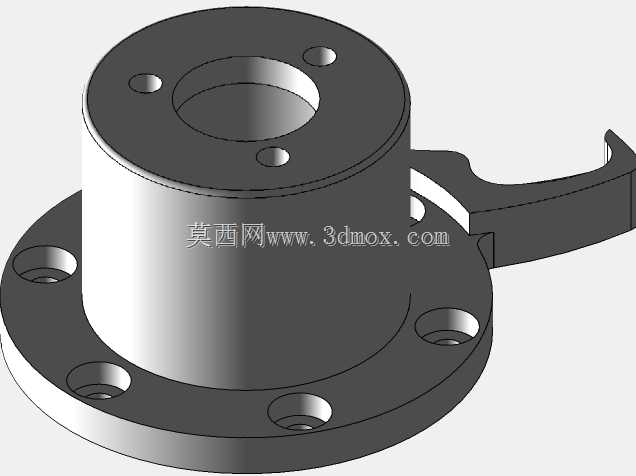

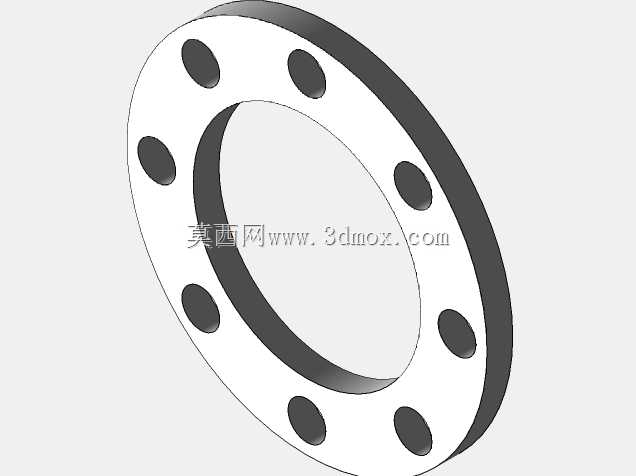

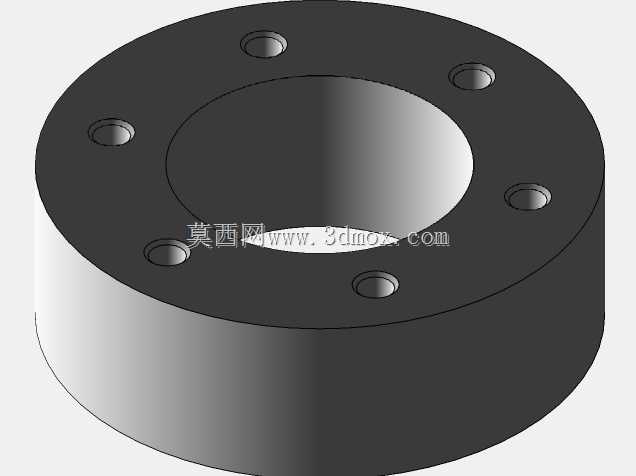

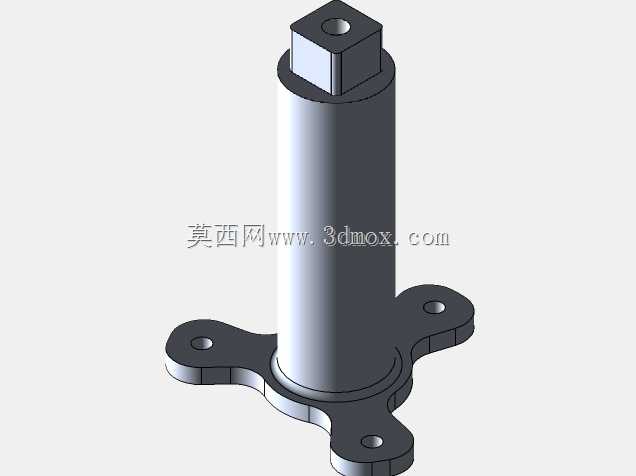

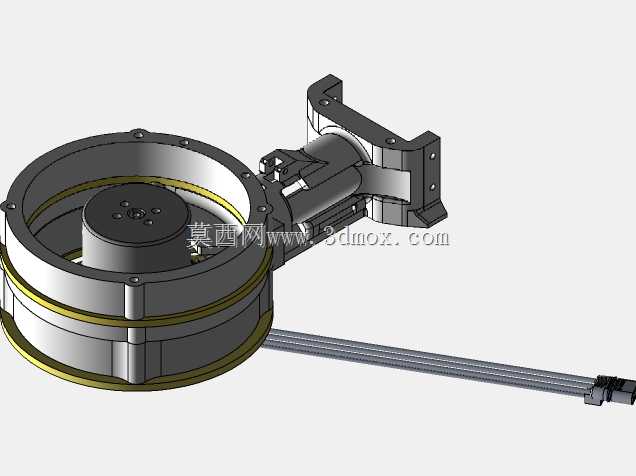

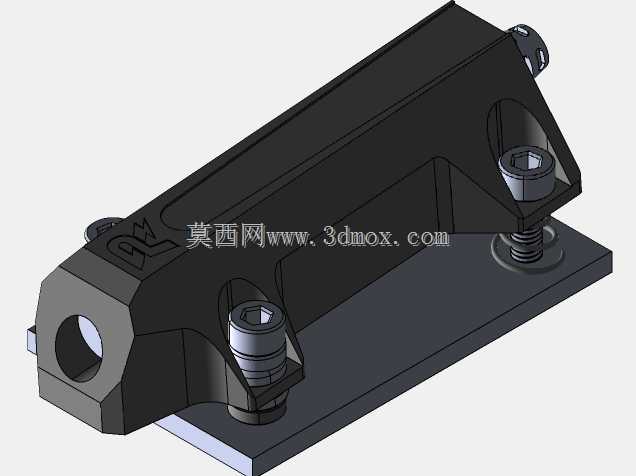

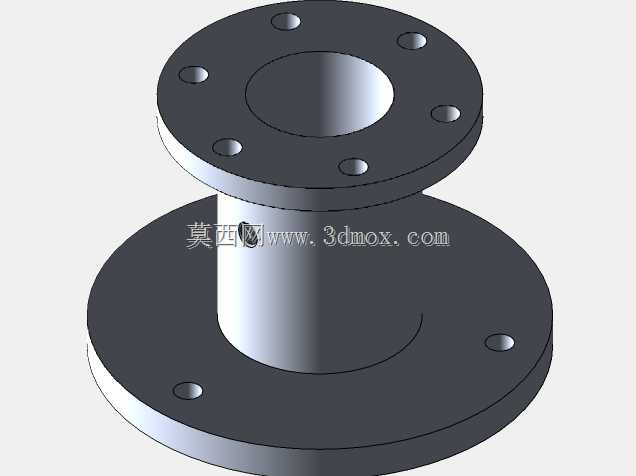

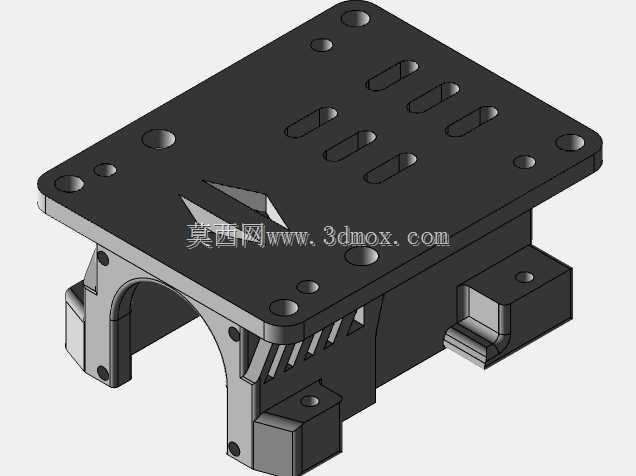

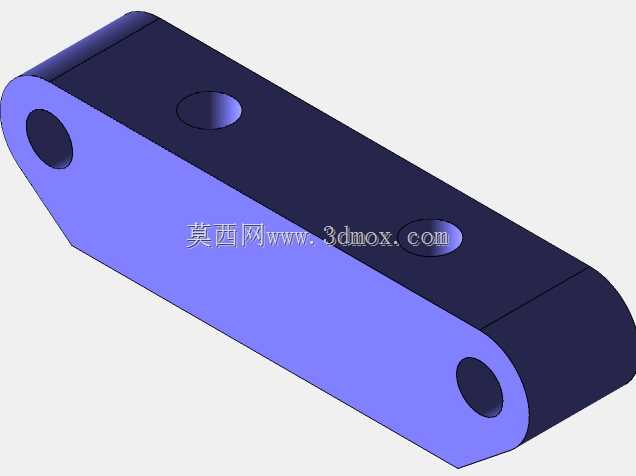

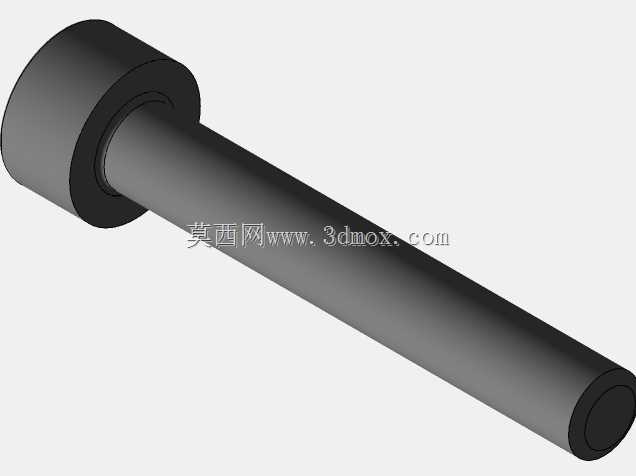

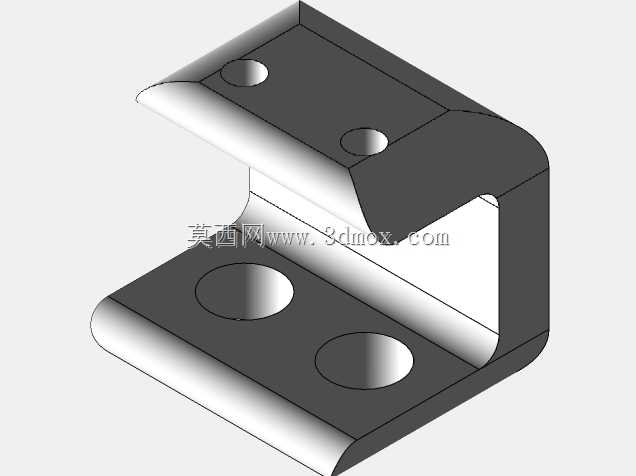

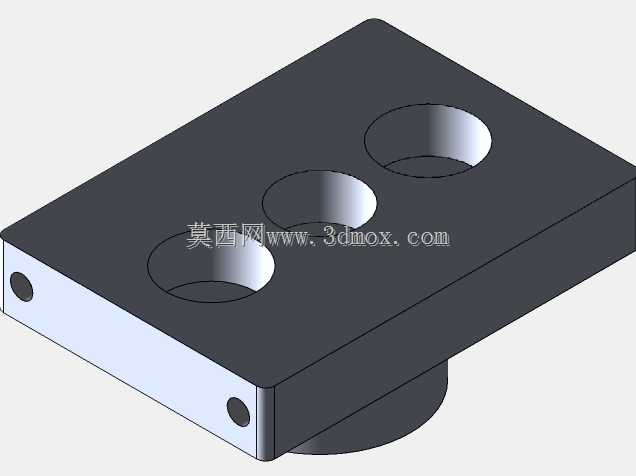

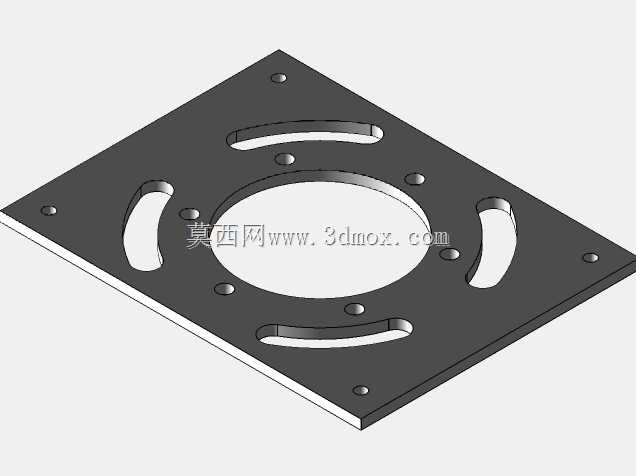

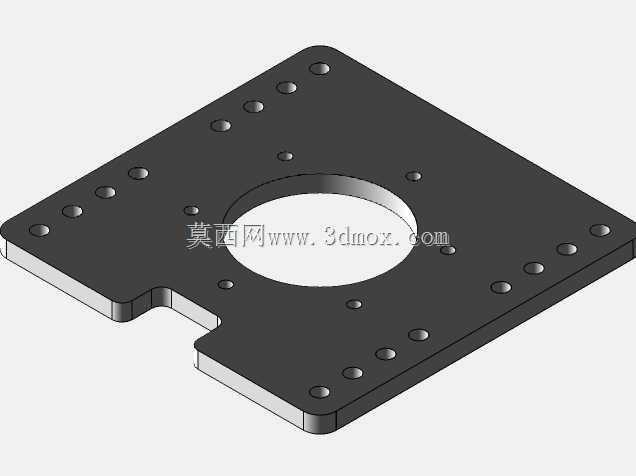

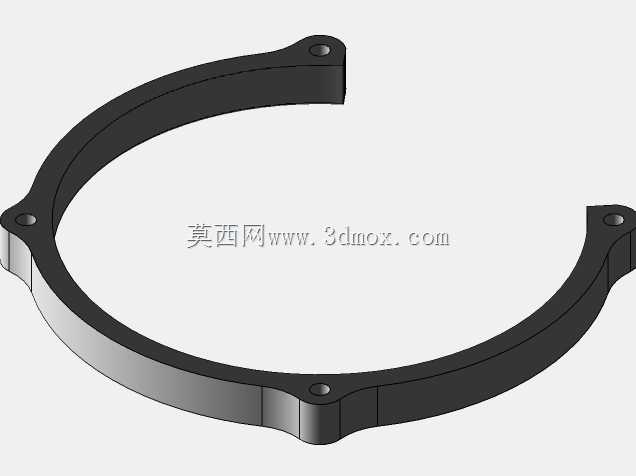

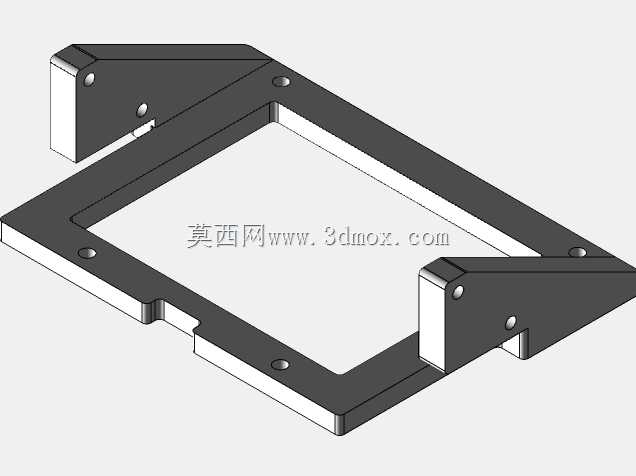

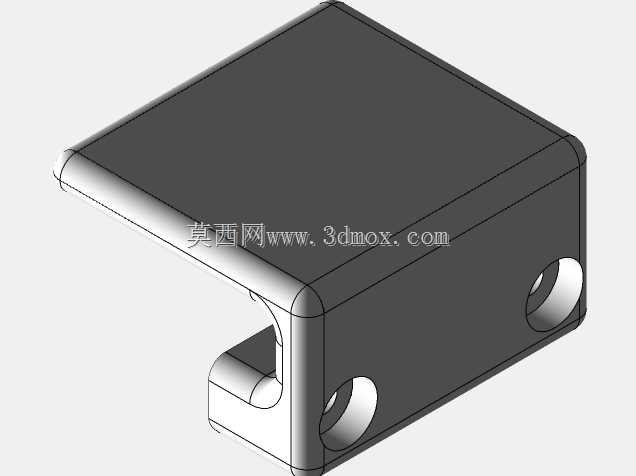

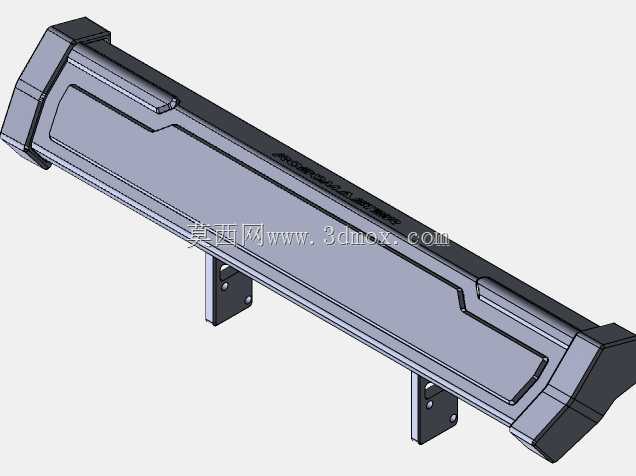

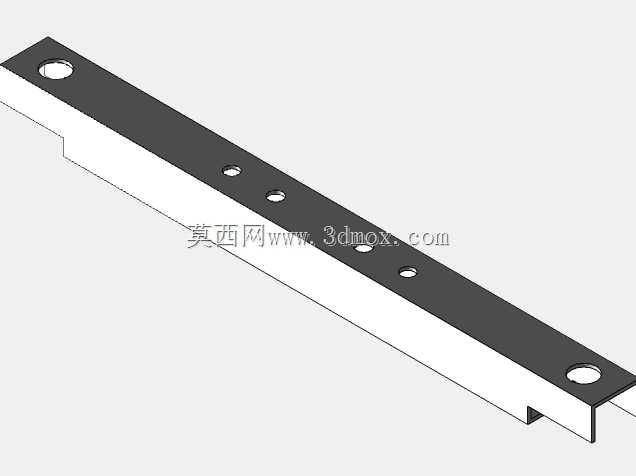

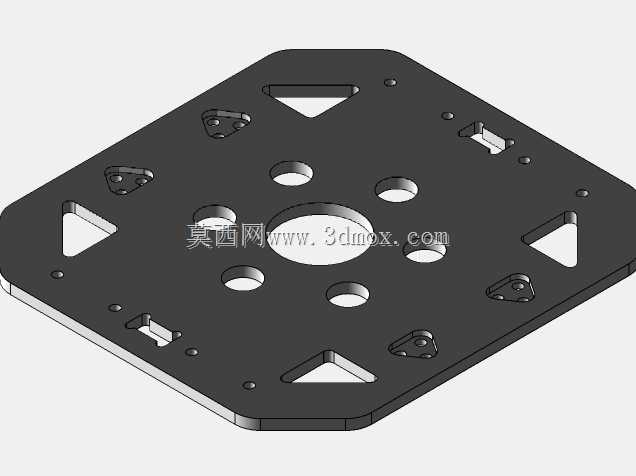

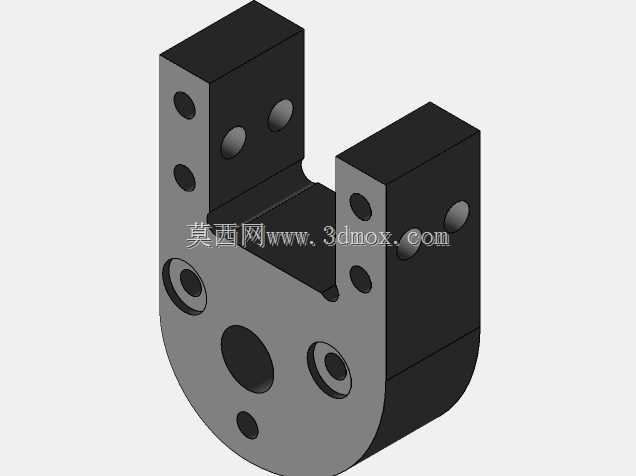

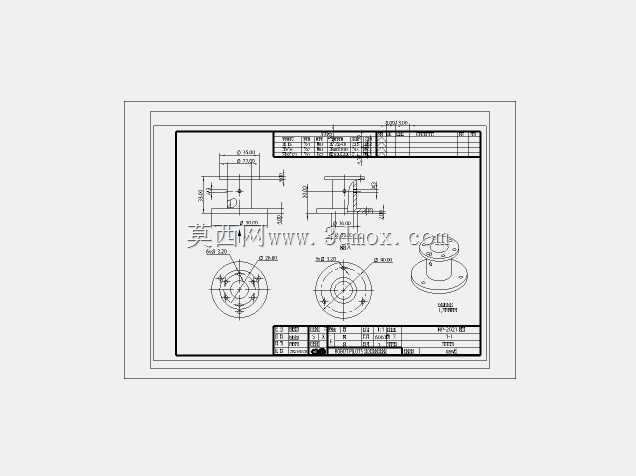

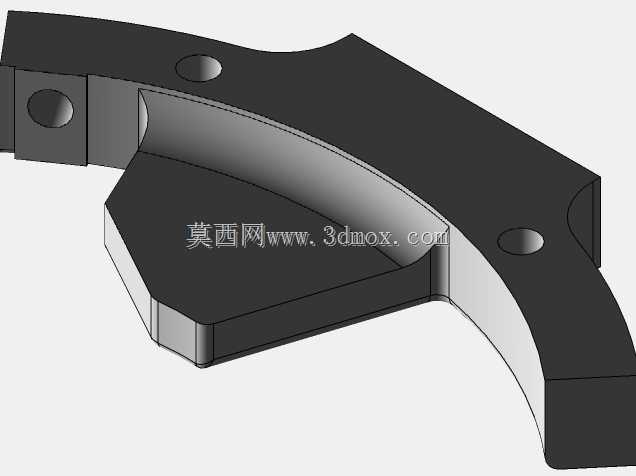

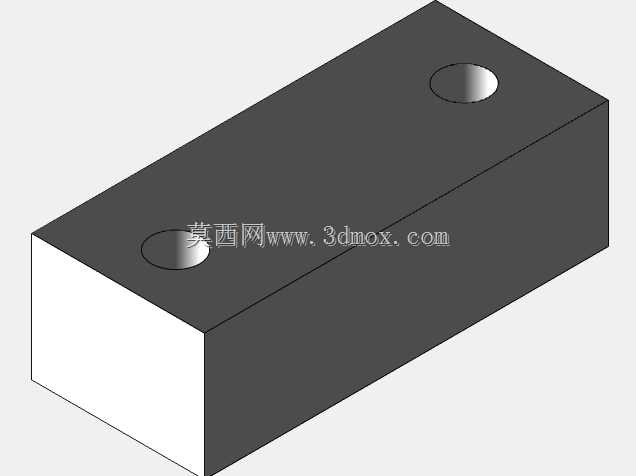

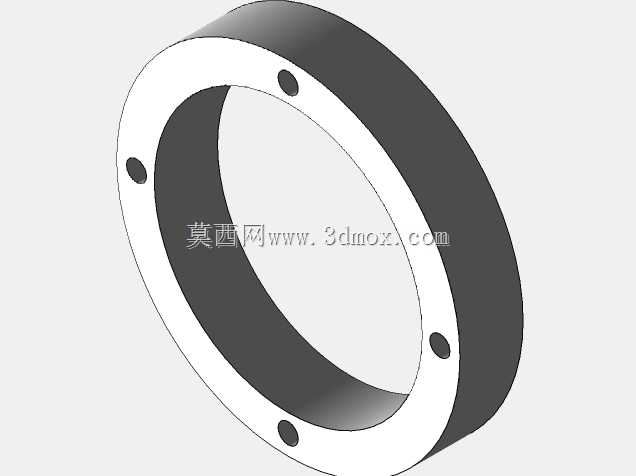

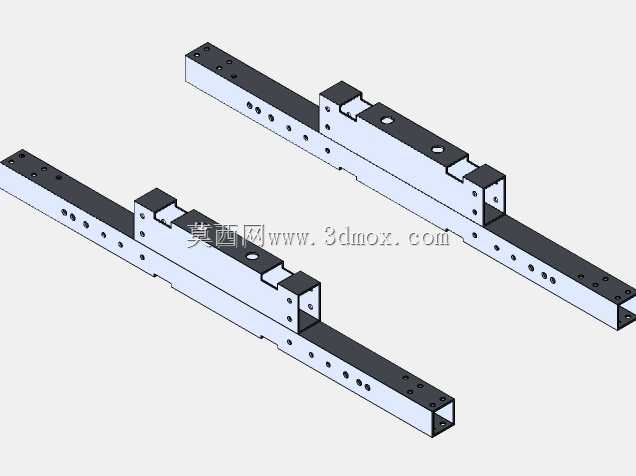

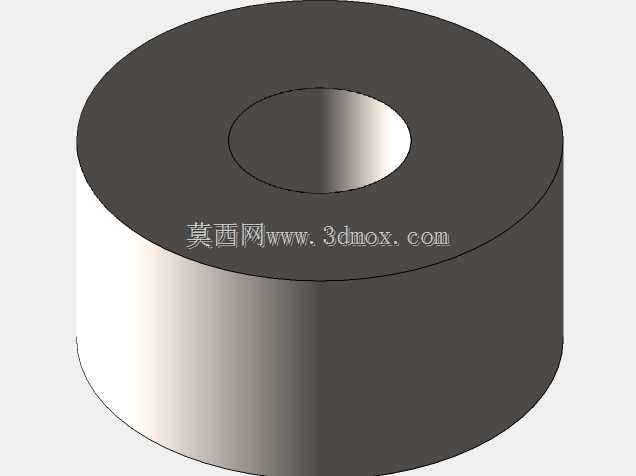

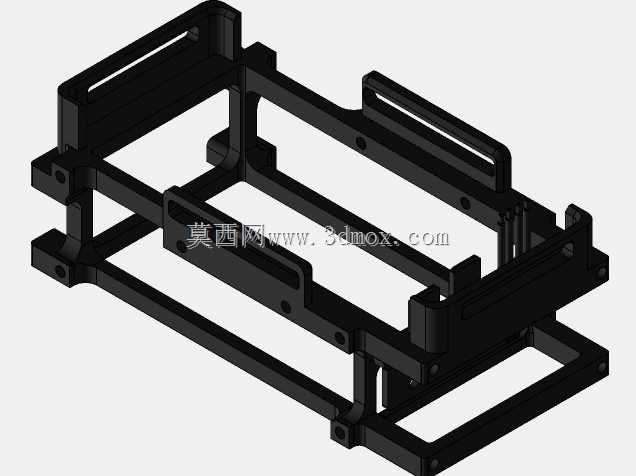

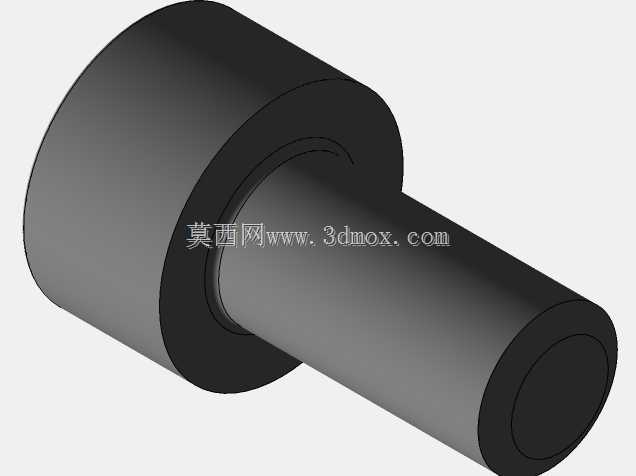

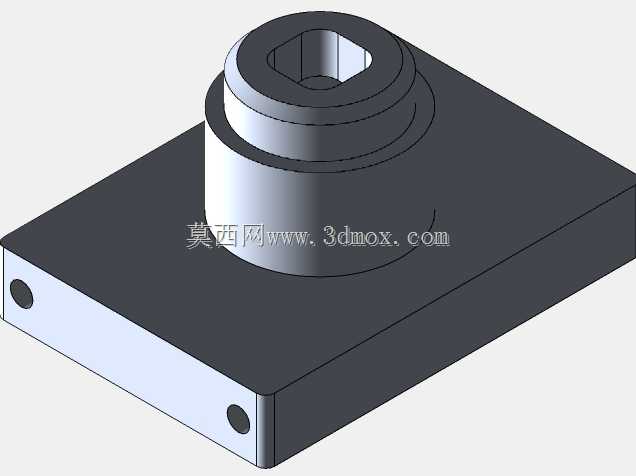

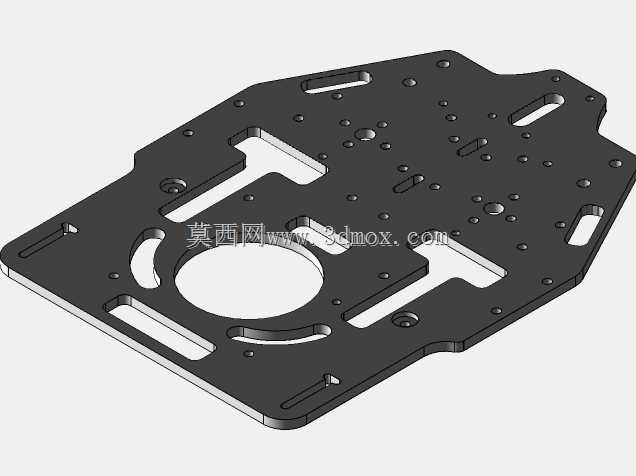

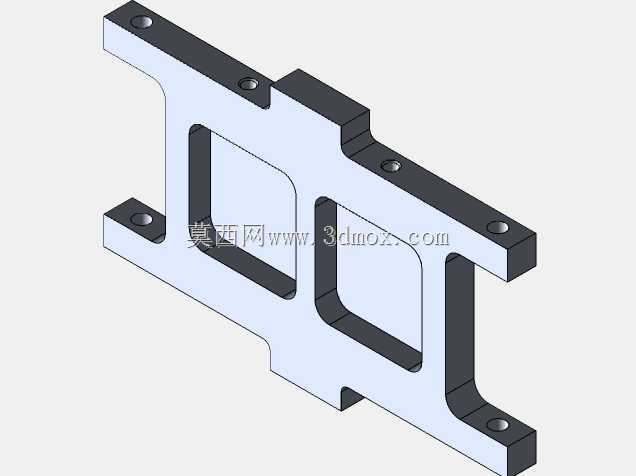

　　这套结构对应竞技类机器人的弹丸发射执行端，核心承担指定规格弹丸的稳定加速、精准出射功能，适配地面移动步兵机器人的上装搭载需求，在机器人对抗竞技场景中，直接决定射击响应速度、弹道一致性与持续作战稳定性，是步兵机器人作战单元的核心执行部件。从结构布局来看，整套发射机构采用同轴摩擦轮加速方案，核心加速段为长条形导向发射管，尾部集成驱动与供弹对接模块，整体采用悬臂式安装逻辑，安装基准面设置在尾部驱动模块的下端法兰位置，法兰面预留圆周均布的安装孔位，可直接与步兵机器人的云台俯仰轴输出端固定，安装时需保证发射管轴线与云台俯仰回转中心的同轴度偏差控制在合理范围，避免俯仰动作时出现射击指向偏差。设计过程中优先考虑了供弹链路的顺畅性，

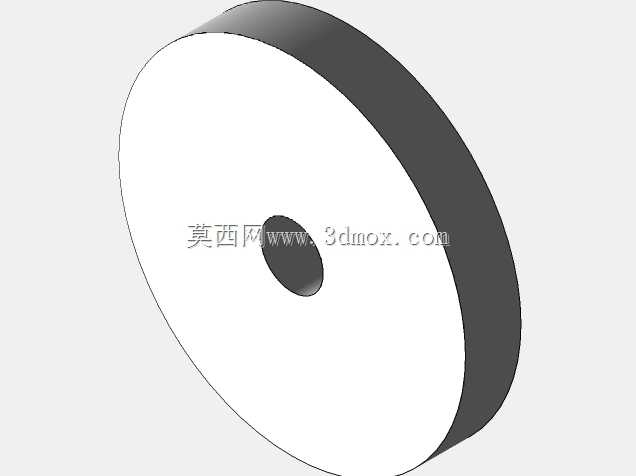

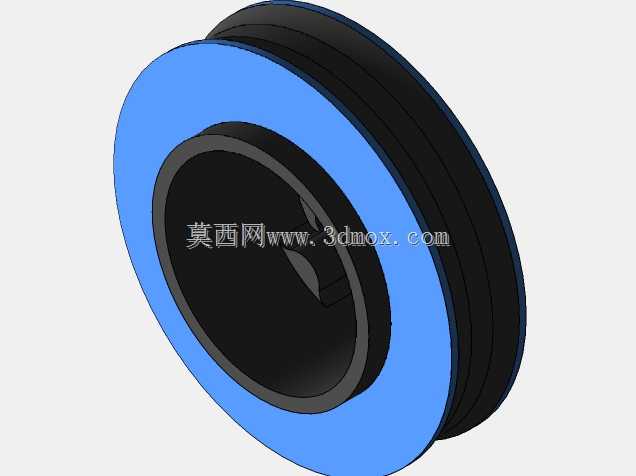

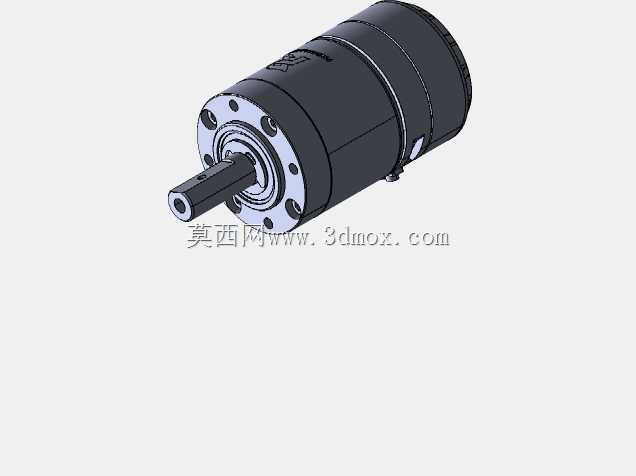

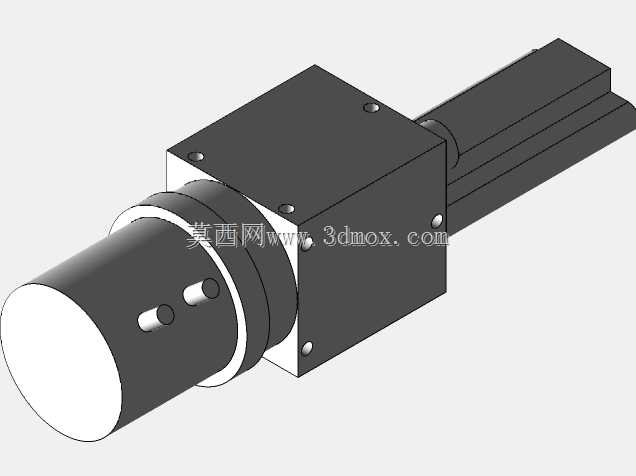

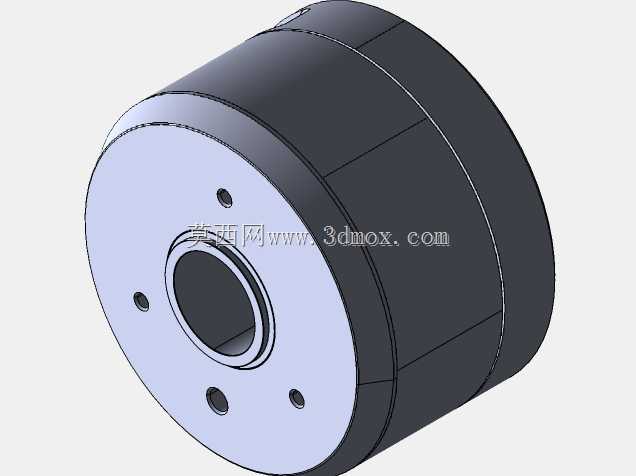

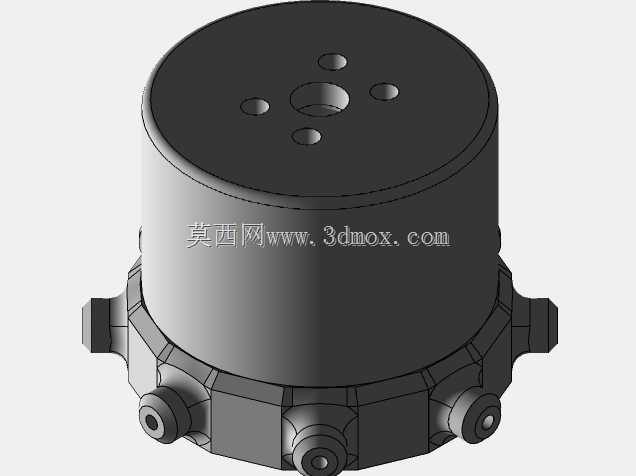

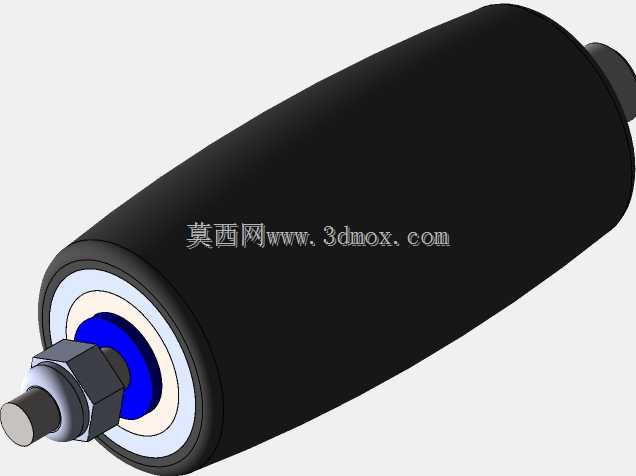

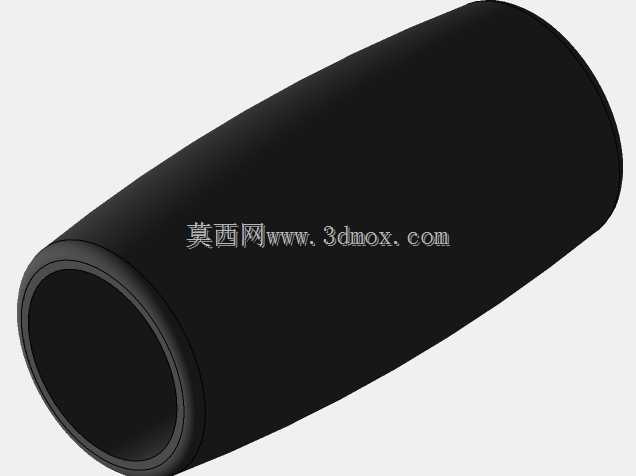

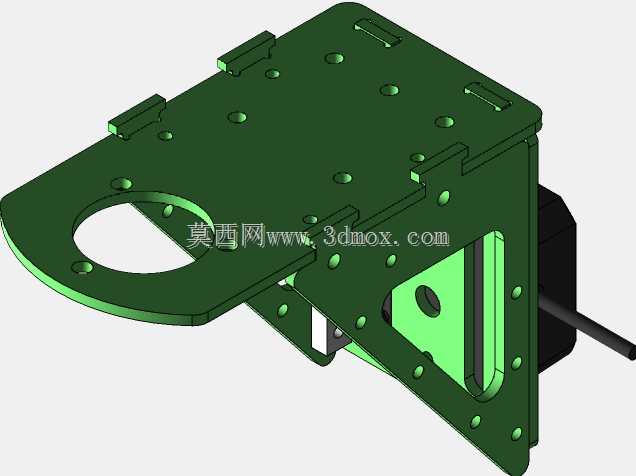

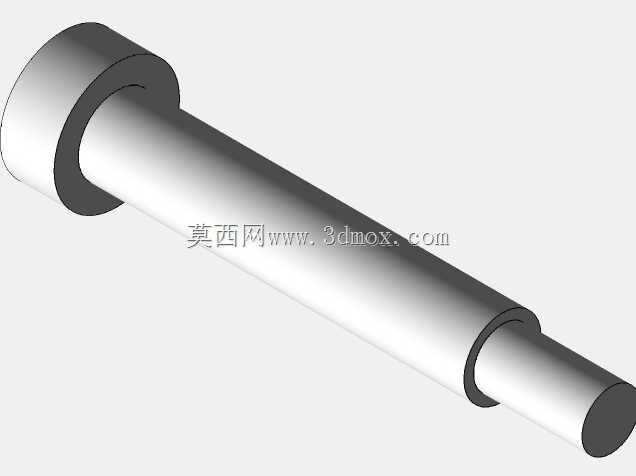

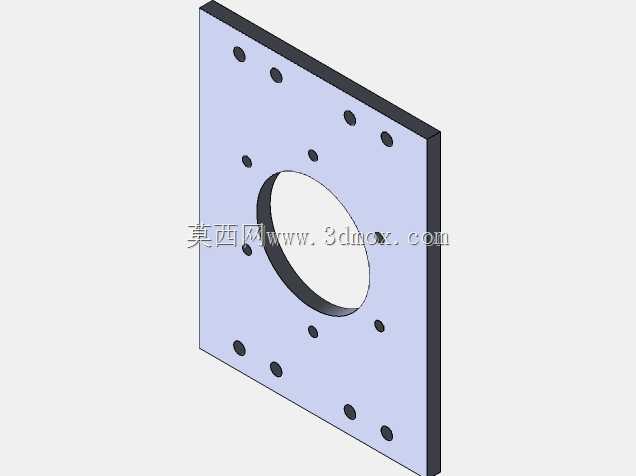

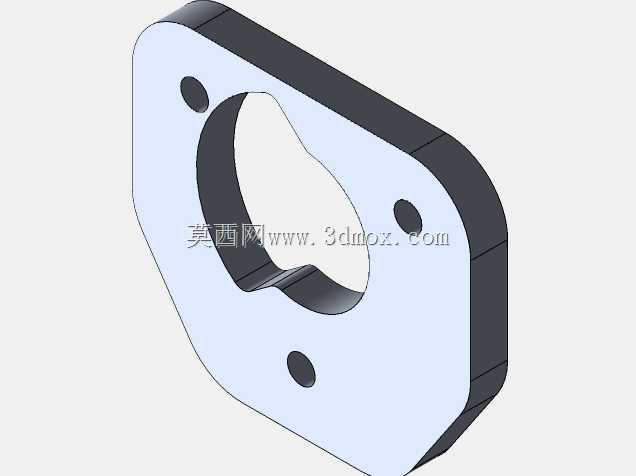

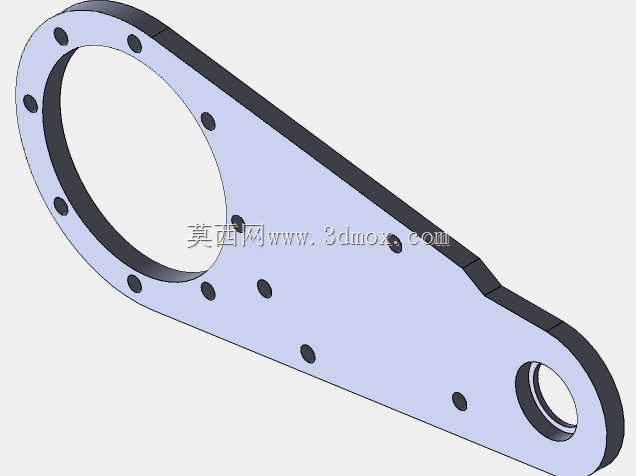

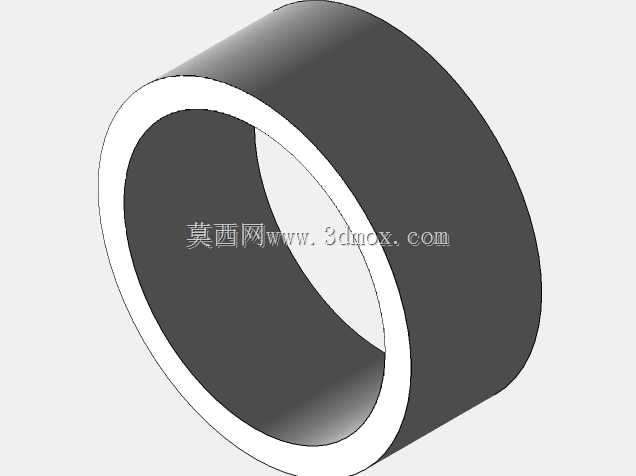

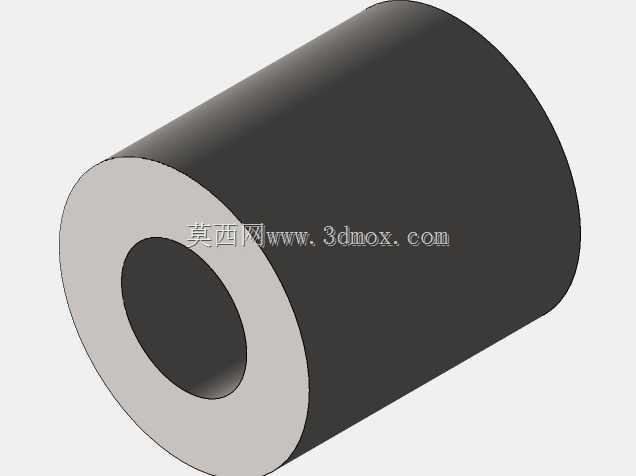

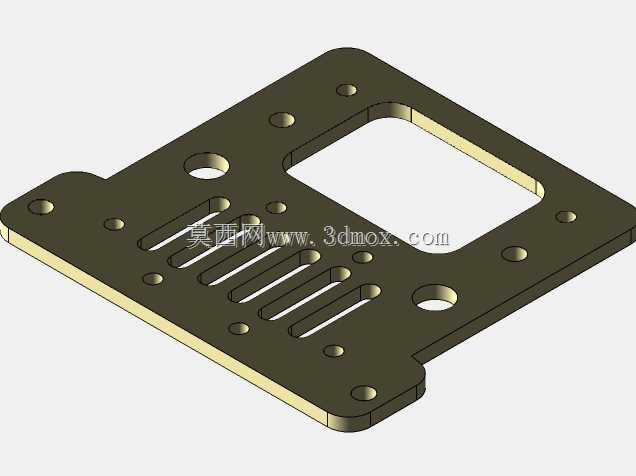

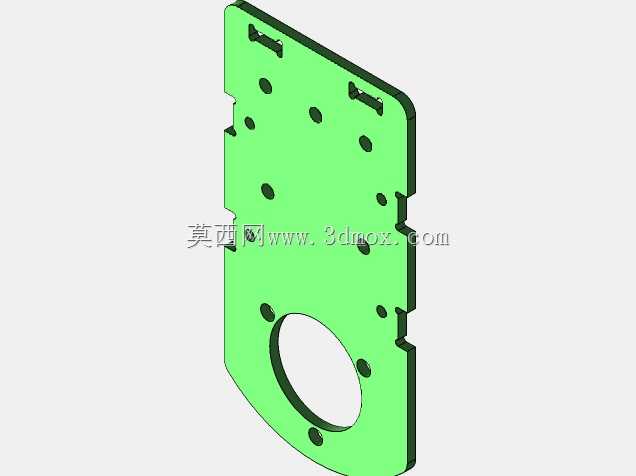

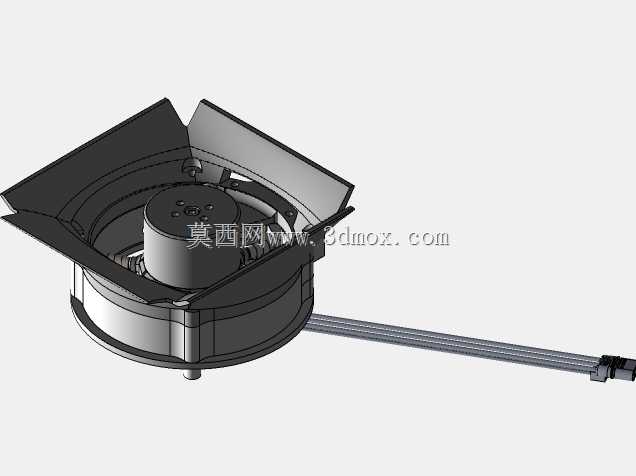

　　尾部驱动模块侧面预留供弹管路对接接口，接口采用快插式结构，可直接与下方储弹舱的输弹软管对接，弹丸从供弹口进入后，首先经过尾部的预定位结构，将弹丸姿态调整至与发射管轴线重合的状态，再进入双摩擦轮的加速区间。摩擦轮采用对称布置在发射管尾部两侧的设计，驱动电机直接集成在尾部模块的腔体内，省去了额外的传动链路，减少传动间隙带来的初速波动，电机安装位设置有偏心调节结构，可根据摩擦轮的磨损情况调整两轮之间的间隙，适配不同批次弹丸的尺寸公差，保证弹丸加速过程中的接触压力稳定，避免出现卡弹、初速波动过大的问题。发射管采用分段式设计，靠近摩擦轮的入口段做了喇叭口导向处理，避免弹丸进入加速段时出现卡滞，管身内壁做了低摩擦处理，减少弹丸在管内运动的阻力，

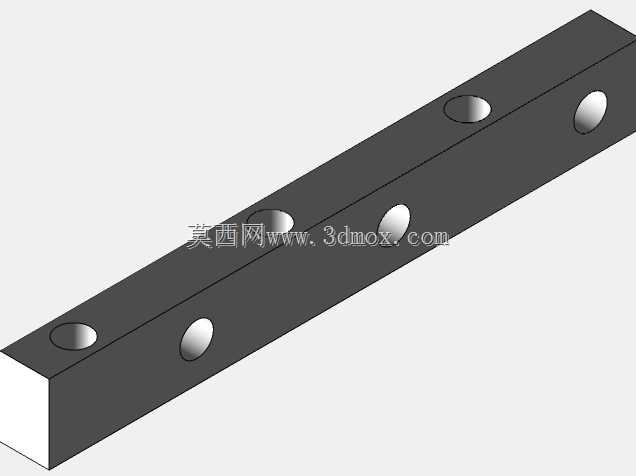

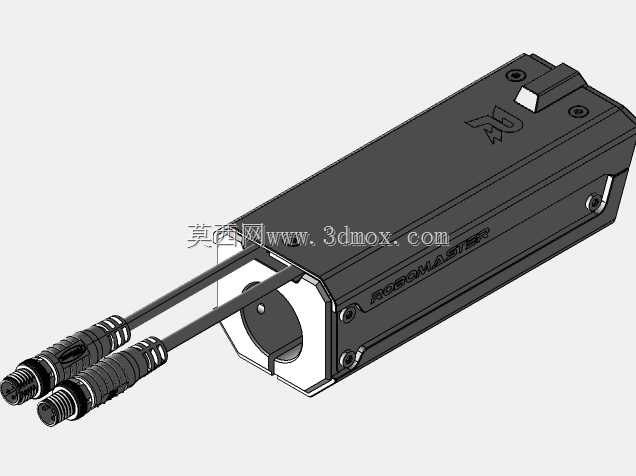

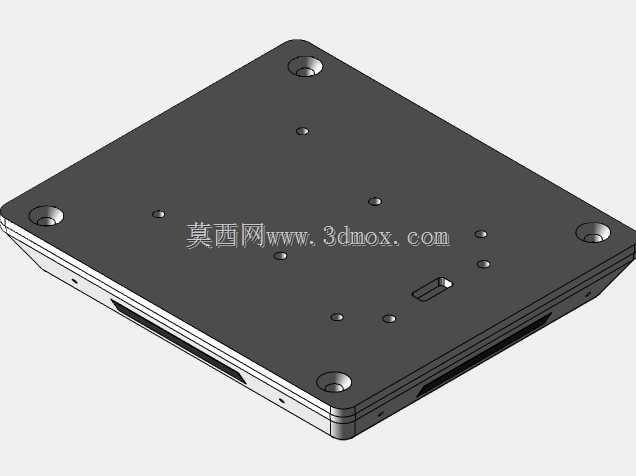

　　同时管身长度经过匹配计算，保证弹丸离开摩擦轮后有足够的导向距离，出射时的姿态稳定，降低弹道散布。尾部驱动模块的上端预留了传感器安装位，可直接安装测速模块，实时监测弹丸出射初速，配合主控系统调整摩擦轮的驱动转速，实现闭环的初速控制，保证不同电压工况下的弹丸初速稳定在设计区间内。整套结构的重量做了针对性优化，发射管采用轻质高强度铝合金材质加工，尾部模块的壳体采用一体化加工结构，在保证安装刚度的前提下尽可能削减非受力区域的材料厚度，降低俯仰轴的负载惯量，提升云台响应速度。安装边界方面，整套机构沿发射管轴线方向的总长度适配常规步兵机器人的云台前部空间，尾部模块的最大外径不超过云台俯仰架的内部安装宽度，

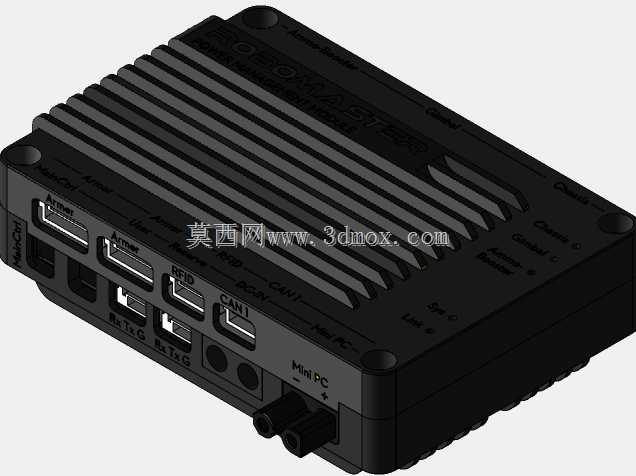

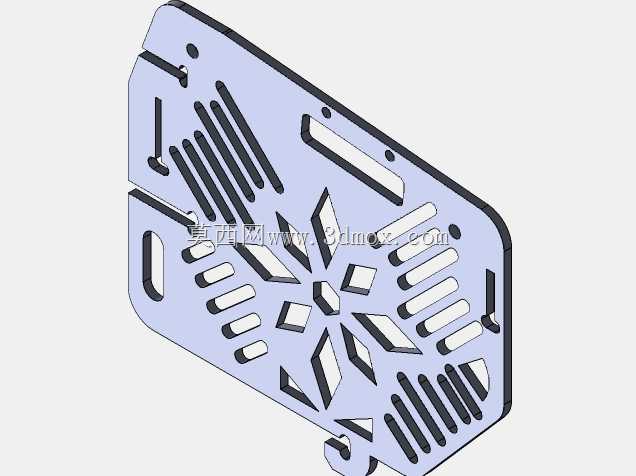

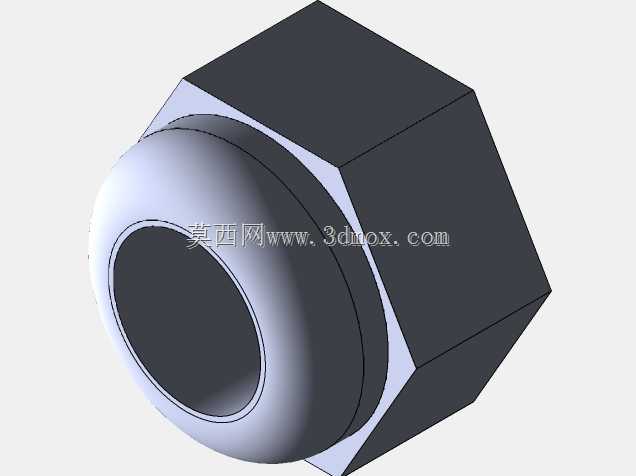

　　侧面供弹接口的伸出长度不会与云台的左右回转结构产生干涉，俯仰动作范围内，发射管前端不会触碰机器人的底盘上层结构与前部防护装甲。实际使用场景中，这套结构可适配连续供弹工况，摩擦轮的高速转动不会对周边的电控模块产生电磁干扰，电机的走线从尾部模块的内部走线槽引出，直接连接到云台内部的驱动板，避免外露走线在机器人移动、对抗过程中被剐蹭损坏。结构的维护性设计也做了充分考虑，摩擦轮作为易损件，可通过拆卸尾部模块的侧盖板直接更换，无需拆解整个发射机构，发射管与尾部模块采用螺钉固定，出现管身变形或内壁磨损时可快速单独更换，降低赛事中的维护成本。在结构刚度校核阶段，针对发射管的悬臂受力情况做了针对性加强，发射管与尾部模块的连接位置设置了加强筋结构，避免连续射击时的振动导致发射管末端出现抖动，进一步提升射击精度。供弹入口处还设置了防倒弹结构，避免摩擦轮减速时，管内未射出的弹丸回退到供弹管路中，造成下次供弹卡滞。
