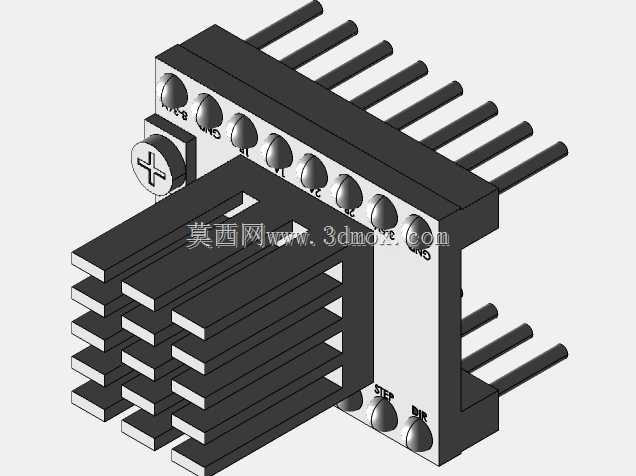

TMC2208静音步进电机驱动电路板结构

　　这款步进驱动模块的结构设计，完全围绕桌面级3D打印机、小型数控雕刻机这类对运行噪音有严苛要求的运动控制场景展开，核心解决传统步进电机驱动在低速运行时的振动啸叫问题，同时兼顾DIY设备改装时的安装兼容性。从实际使用场景来看，这类驱动板大多直接插在开源控制主板的标准排针座上，替换原有A4988、DRV8825这类老款驱动，不需要改动主板原有布线，只需要通过板载的电位器调整输出电流，就能实现静音驱动效果，很多桌面级FDM打印机改装时，都会优先选用这款驱动来降低打印过程中的电机噪音。

　　从结构设计思路来看，整块板采用直插式排针布局，两侧排针的引脚定义完全兼容通用步进驱动的标准接口，电源输入、步进脉冲、方向信号、使能端以及电机绕组输出的引脚位置，和行业通用的驱动模块引脚完全对齐，这就保证了它可以直接替换同封装的其他驱动模块，不需要额外做转接板。板载的散热结构是设计的重点，考虑到驱动芯片在满负载运行时的发热问题，散热片采用多鳍片结构，增大和空气的接触面积，鳍片的排布方向顺着设备内部风道的走向，当设备散热风扇带动气流流动时，能够直接带走鳍片间的热量，不需要额外给驱动加装独立风扇，就能保证芯片在额定电流下长时间稳定运行，不会出现过热保护停机的情况。

　　安装边界方面，模块整体的长宽尺寸完全匹配标准步进驱动的安装位，排针的伸出长度控制在合理范围，插在主板上之后，背面不会和主板上的其他贴片元件发生干涉，顶部散热片的高度也做了限制，不会和设备内部的走线槽、结构框架产生碰撞，哪怕是在空间紧凑的小型控制箱内，也能顺利安装。板上的调节电位器布置在侧边位置，安装完成后不需要拆下模块，就能用小螺丝刀直接调整输出电流，匹配不同扭矩的42型步进电机，电位器旁边预留了测试点，可以直接用万用表测量电位器的电压，换算成实际输出电流值，调试过程非常方便。

　　功能特性上，这款驱动内置了StealthChop静音斩波技术，结构设计上为了保证信号稳定性，在芯片的电源引脚附近布置了贴片去耦电容，滤除电源线上的高频杂波，避免信号干扰导致的电机丢步。板上的状态指示灯布置在排针旁边，能够直观显示驱动的供电状态和工作状态，排查故障的时候不需要借助额外的检测工具，一眼就能判断驱动是否正常上电。接口部分的排针采用标准2.54mm间距，和市面上绝大多数开源控制板的驱动座匹配，不管是个人DIY改装，还是小批量设备生产，都能直接使用，不需要定制特殊的连接部件。

　　从实际装配的角度来看，散热片和电路板之间采用导热胶粘接，保证芯片表面和散热片底座紧密贴合，减少热阻，散热片的鳍片厚度和间距经过优化，既保证了足够的散热面积，又不会因为鳍片过密导致积灰，长期在车间或者工作室环境下使用，也不会因为灰尘堆积影响散热效果。板上的元件布局都做了避让，所有贴片元件都布置在电路板的非接触面，当模块插在主板上之后，元件不会和主板表面直接接触，避免出现短路风险，电路板的边缘做了圆角处理，安装的时候不会划伤手指或者损坏周边的线材。

　　在设备选型适配的时候，只需要确认控制板的驱动座引脚定义和标准接口一致，电机的额定电流在驱动的输出范围内，就可以直接替换使用，不需要修改固件参数，只需要根据电机的额定电流调整电位器，就能达到最佳的驱动效果，不管是用于3D打印机的XYZ轴驱动，还是小型雕刻机的运动轴驱动，都能有效降低电机运行时的振动和噪音，提升设备的运行质感。
