SPARKFUN圆形面板安装按键开关结构

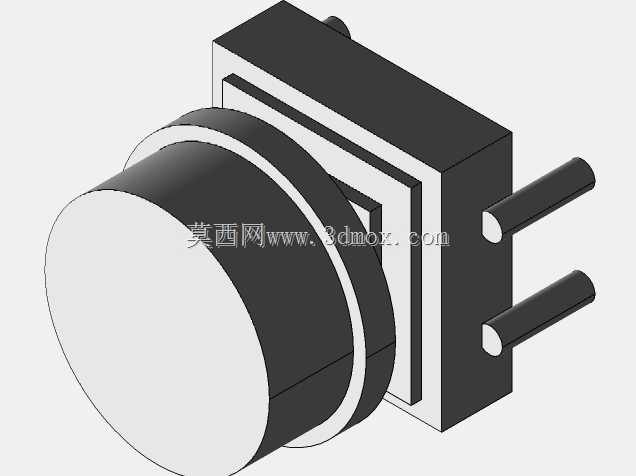

　　在电子原型开发、小型工控面板、DIY电子装置的搭建过程中，面板式按键开关是最常用的人机交互输入元件之一，这类元件承担着设备启停、功能切换、参数确认等核心交互功能，其安装适配性、结构可靠性直接影响整台装置的装配效率与长期使用稳定性。这款圆形按键开关的结构设计，完全围绕面板嵌入式安装的实际需求展开，主体分为操作头、安装基座、焊接引脚三个核心部分，圆形操作头突出于面板表面，按压行程符合常规轻触开关的操作反馈区间，手指按压时的接触面积充足，不会出现边角硌手的问题，适合频繁操作的使用场景。安装基座采用方形定位结构，在面板开孔后可直接卡入开孔位置，方形结构能够避免开关在面板内发生周向转动，保证安装后操作头的位置始终保持规整，

　　不会因为长期按压出现偏转错位的问题，基座的厚度尺寸匹配常规电子设备面板的厚度范围，安装后背面不会过度突出于面板内侧，不会占用过多的设备内部布线空间。引脚部分的尺寸与排布完全参照标准PCB焊盘孔位设计，两个直插式引脚平行排布，引脚间距符合通用PCB设计的孔距规范，既可以直接焊接在预制的PCB板上完成电路连接，也可以通过飞线方式连接到控制电路中，适配不同的装配场景，不管是批量生产的标准化设备，还是小批量定制的原型装置，都能快速完成接线装配。设计过程中优先保证了安装边界的准确性，操作头的直径、基座的长宽尺寸、引脚的伸出长度与中心距都严格匹配实际元件的安装尺寸，在进行面板开孔设计、PCB布局时，可以直接调用该模型进行干涉检查，

　　避免出现开孔尺寸过大导致开关松动、开孔过小无法装入、引脚与PCB焊盘错位无法焊接等常见装配问题。这类按键开关广泛应用于开源硬件项目、小型测试仪器面板、桌面电子装置的控制部分，可适配多种颜色的操作头版本，满足不同设备的外观配色区分需求，比如电源按键使用红色、功能确认按键使用绿色、复位按键使用黑色，通过颜色区分不同按键的功能，降低操作人员的误触概率。从结构设计的角度来看，该模型还原了开关的外部装配特征，虽然没有复刻内部的弹性触点与导通结构，但对于设备整体的结构设计、装配校验来说已经完全足够，结构工程师在进行整机布局时，不需要额外测量实体元件的尺寸，直接将该模型导入装配环境中，就能完成面板开孔位置定位、PCB焊盘位置排布、内部走线空间预留等工作，大幅缩短原型开发阶段的元件适配时间。要知道在电子设备的结构设计中，很多装配问题都出在小元件的尺寸匹配上，比如开关引脚长度过长顶到设备内部的其他元件、操作头突出高度不足导致面板安装后按键无法按动、基座尺寸和面板开孔公差不匹配导致安装后缝隙过大，这些问题如果在设计阶段没有通过三维模型进行校验，等到实物打样阶段再发现，就需要重新修改面板模具或者PCB设计，造成时间与成本的浪费。这款开关模型的所有外部尺寸都和实物保持一致，安装时的卡接位置、引脚的伸出长度、操作头的按压活动空间都做了准确还原，在进行虚拟装配时，可以模拟开关装入面板的全过程，检查操作头按压时是否会和面板开孔边缘发生摩擦，

　　引脚插入PCB后是否有足够的焊接空间，开关背面是否会和内部的电池、电路板、接线端子等部件发生干涉，提前排除所有装配隐患。在实际的项目应用中，这类圆形面板按键常被用于小型通讯测试设备的面板控制、开源硬件项目的外接操作面板、桌面小型自动化装置的手动控制单元，相比贴片式轻触开关，这种面板安装式的按键不需要额外搭配按键帽，操作面更大，手感更清晰，更适合需要用户直接操作的设备外露部位。设计时没有做多余的结构简化，保留了所有和装配相关的特征，比如基座上的定位台阶、引脚的端部倒角、操作头和基座之间的间隙，这些细节都是实际装配过程中会影响安装效果的关键部分，比如引脚端部的倒角可以方便插入PCB的焊盘孔，即使PCB孔位存在微小的位置公差，也能顺利插入；基座上的定位台阶可以卡在面板内侧，限制开关的装入深度，保证操作头突出面板的高度一致，不会出现有的按键突出多有的突出少的外观问题。
