Teensy2.0++开发板三维结构模型

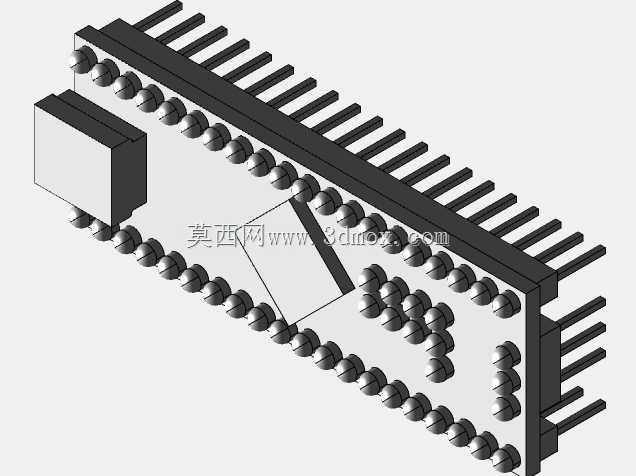

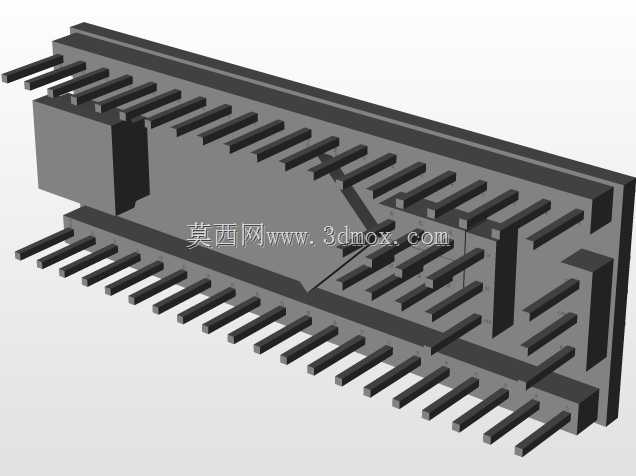

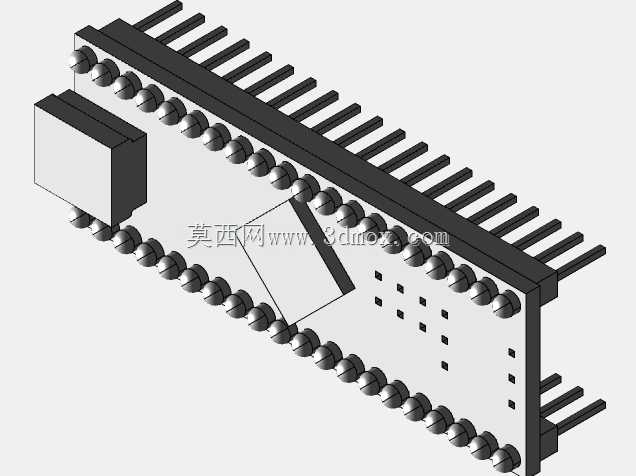

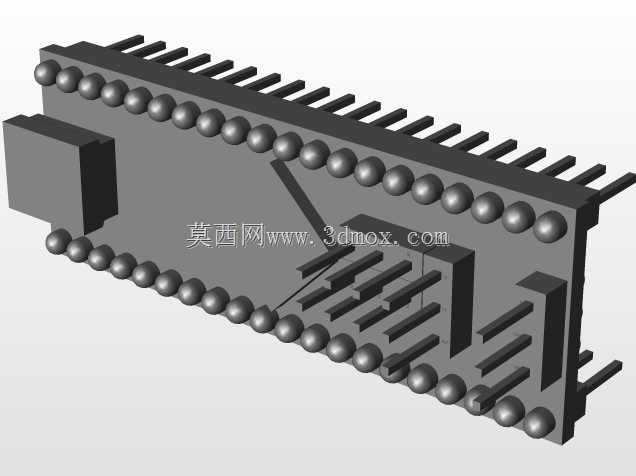

　　这款开发板本身是兼容Arduino生态的5V主控板，常被用于小型自定义键盘、MIDI控制器、小型数据采集终端、USB外设扩展这类项目的主控核心，结构设计时不仅要考虑板体本身的安装固定，还要预留出USB接口的插拔空间，两侧排针外接杜邦线或者焊接外设后的走线空间，很多新手做结构时容易忽略排针突出板体的高度，导致壳体盖合后排针顶到外壳内壁，或者预留的开口位置不对，外接接线无法顺利引出。从设计思路上还原这个模型的时候，首先是确定板体的基准平面，以PCB板的底面为安装基准面，所有结构特征都基于这个基准做定位：板体本身的厚度按照常规1.6mm玻纤板的厚度做设定，两侧排针的引脚突出板体焊接面的长度按照标准直插排针的焊接后尺寸做还原，在嵌入式原型开发、小型智能硬件定制、教学实验平台搭建的场景中，这类5V兼容的开发板是电子结构设计环节经常需要对接的核心部件，很多做小型手持检测设备、自定义外设、创客类项目的结构工程师，在做壳体设计、安装位预留的时候，都需要精准的三维模型来核对干涉、排布内部空间，避免打样后出现接口错位、安装孔位不匹配、排针与壳体结构冲突的问题。这个模型完整还原了Teensy 2.0++开发板的全部结构细节，包括板体本身的轮廓、两侧排布的直插排针、板载的USB接口模块、板上预留的定位孔位，每一个焊盘凸起、排针的引脚长度、排母的插接深度都做了1:1的还原，完全可以直接导入到装配体中做干涉检查。从实际设计用途来看，

　　避免出现排针过长顶到安装底板的问题；板端的USB接口采用的是标准B型mini接口？不对，是对应Teensy自带的USB接口的突出尺寸，接口端面距离板边的距离、接口上下的高度差都做了精准还原，做壳体开口的时候可以直接从模型提取轮廓线，不用反复核对实物尺寸。安装边界方面，板体的整体长宽尺寸严格对应实物规格，四个角的安装孔位孔径、孔位中心距都做了准确标注，设计安装柱的时候，柱体的高度要高于板体背面焊接引脚的突出高度，一般预留2mm以上的安全间隙，避免焊接后的引脚尖端接触安装柱造成短路；两侧排针的最外侧引脚距离板边的距离、排针之间的间距都是标准2.54mm排针间距，做外接扩展板叠层设计的时候，可以直接对齐孔位做叠装，不用重新调整间距。

　　在实际项目应用中，很多做小型嵌入式设备的结构设计，不会单独为开发板设计复杂的固定结构，大多采用四个铜柱配合螺丝固定的方式，这个模型里的安装孔位可以直接导出孔位坐标，给结构件的孔位加工做参考，同时模型里还原的板载元件高度，比如板上的主芯片、电容电阻的最高突出高度，都可以作为壳体内腔净高的设计参考，避免内腔高度不足压到板载元件。另外要注意的是，这款开发板的排针是双侧排布，一侧是长排针延伸到板体两端，做结构的时候要注意排针端部距离壳体内壁的间隙，预留至少1mm的余量，避免组装时排针剐蹭壳体内壁造成引脚弯折。还有板端的USB接口位置，做开口的时候要注意接口周围的间隙，预留足够的插拔操作空间，不要把开口做的刚好和接口轮廓一致，

　　不然实际使用时USB插头很难顺利插入，一般开口比接口轮廓大0.5mm左右的单边间隙是比较合理的，这个尺寸也可以通过模型的接口轮廓直接偏移得到。对于做三维建模的从业者来说，这类电子模块的模型不需要做内部的电路细节，重点是还原外部的装配尺寸、接口位置、突出元件的高度，所有和结构装配相关的特征都不能省略，比如排针的直径、引脚长度、接口的外形尺寸、安装孔的位置和孔径、板体的轮廓倒角，这些细节直接影响后续结构设计的准确性，这个模型在这些关键点上都做了精准的还原，完全可以满足结构设计、装配干涉检查、安装位排布的使用需求，不需要再对着实物反复测量尺寸，能大幅缩短前期结构设计的核对时间，避免因为尺寸误差导致的打样返工。
