西门子燃气热气阀控制模块结构设计

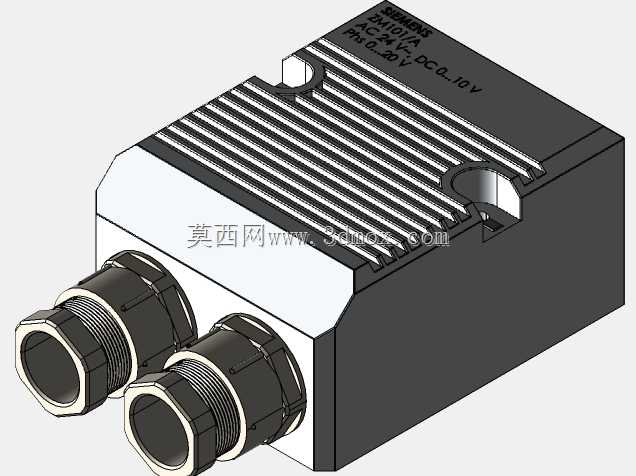

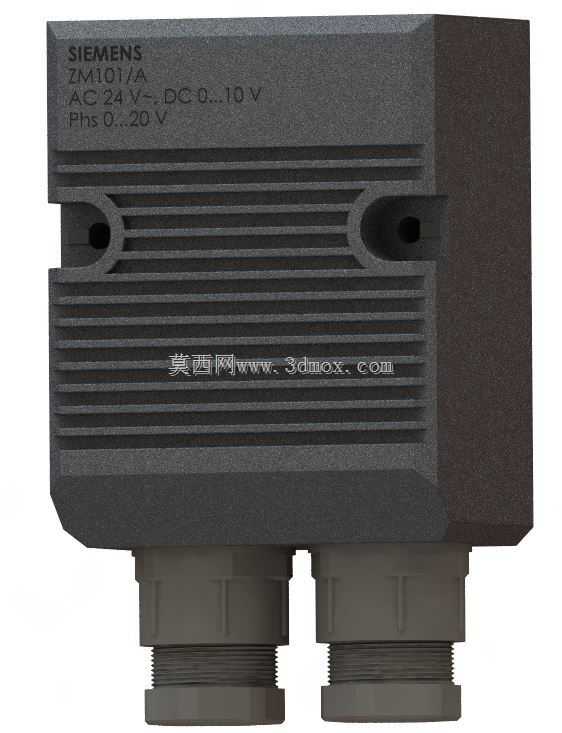

　　这款燃气热气阀控制模块，是面向商用燃气加热设备、工业燃烧系统配套开发的核心控制部件，日常多应用在热风烘干设备、燃气锅炉、商用厨用加热机组、工业热处理炉的气路控制回路中，承担阀位开度调节、工况信号转换的核心作用，直接决定燃烧系统的供气稳定性与温度控制精度。从结构设计来看，模块本体采用高强度阻燃工程塑料一体注塑成型，外壳表面排布多道平行散热筋，既可以提升壳体整体结构刚性，避免安装、运维过程中受外力挤压出现壳体开裂，也能增大模块与空气的接触面积，将内部电路工作产生的热量快速散出，适配燃烧设备周边长期偏高的环境温度工况。壳体两侧预留的带沉台安装孔，可直接通过M4规格螺栓将模块固定在设备机架或阀组安装板上，

　　沉台设计能够让螺栓头完全没入壳体表面，不会突出在外干涉周边管线排布，安装孔的中心距经过标准化匹配，可直接适配同规格通用阀组的安装位，无需额外加工转接板。模块下部设置两个标准线缆格兰头接口，分别对应电源输入、信号输出回路，格兰头自带橡胶密封垫圈，拧紧后可达到IP65级别的防护能力，能够阻挡现场的粉尘、飞溅水汽进入模块内部，适配工业车间、商用厨房等多尘、多油污的使用场景。壳体正面模压的参数标识区，清晰标注了模块的供电规格、信号量程，现场接线调试时无需翻阅额外说明书就能快速确认接线定义，减少调试出错概率。从功能实现层面，模块可接收DC0-10V的标准模拟量控制信号，将其转换为对应的阀位驱动输出，实现热气阀0-20V对应开度范围的线性调节，

　　可精准匹配燃烧系统不同加热功率下的供气需求，避免供气过量导致的能源浪费，或是供气不足导致的燃烧不充分问题。建模过程中严格还原了模块的所有安装边界尺寸，包括壳体总宽总高、安装孔位坐标、格兰头的伸出长度与螺纹规格，结构设计人员在做整套燃烧系统的三维布局时，可直接调用该模型完成干涉检查，提前预判模块与周边管线、其他阀件的位置冲突，减少现场安装时的改孔、调整管线工作量。模块边角全部做了R3圆角过渡处理，既可以避免安装运维过程中尖锐边角划伤操作人员，也能减少注塑过程中的应力集中问题，提升壳体的抗老化、抗冲击寿命，适配长期连续运行的工业使用场景。
