F3S喷气式小型飞行器三维结构设计

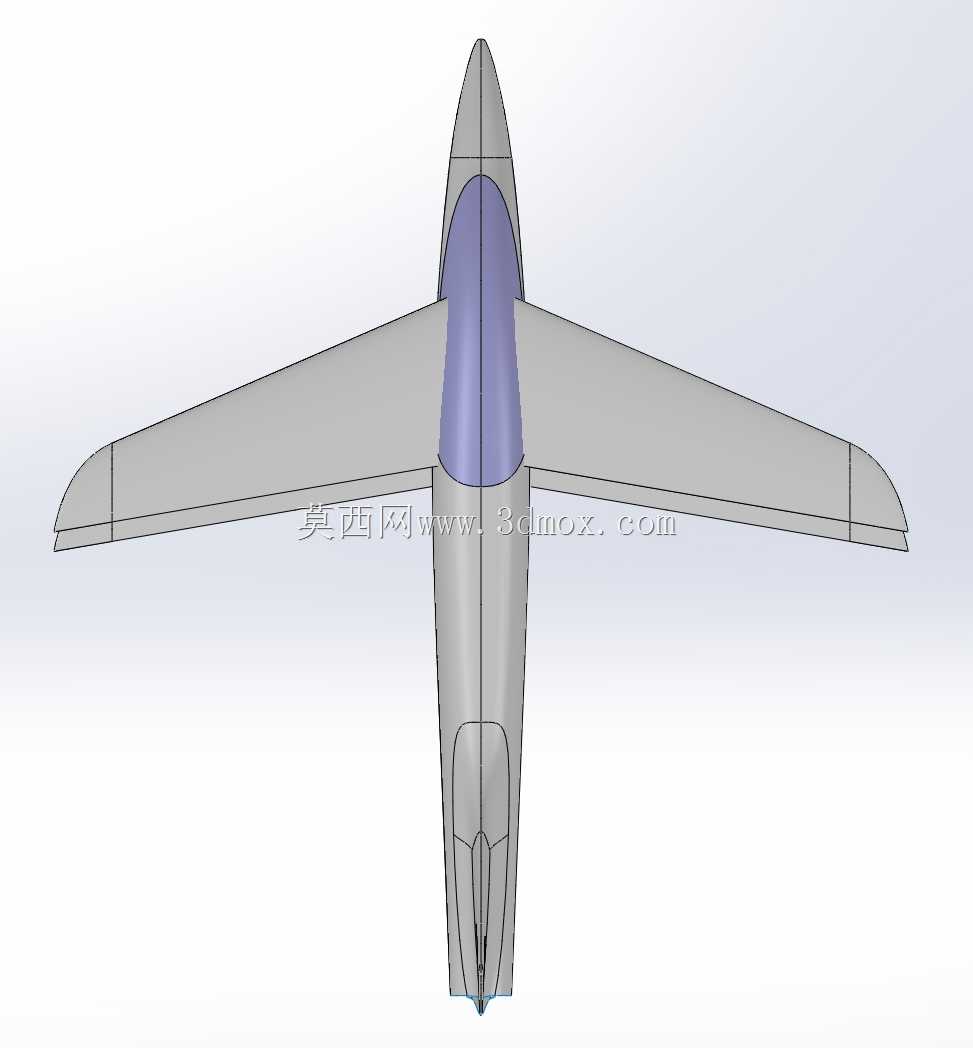

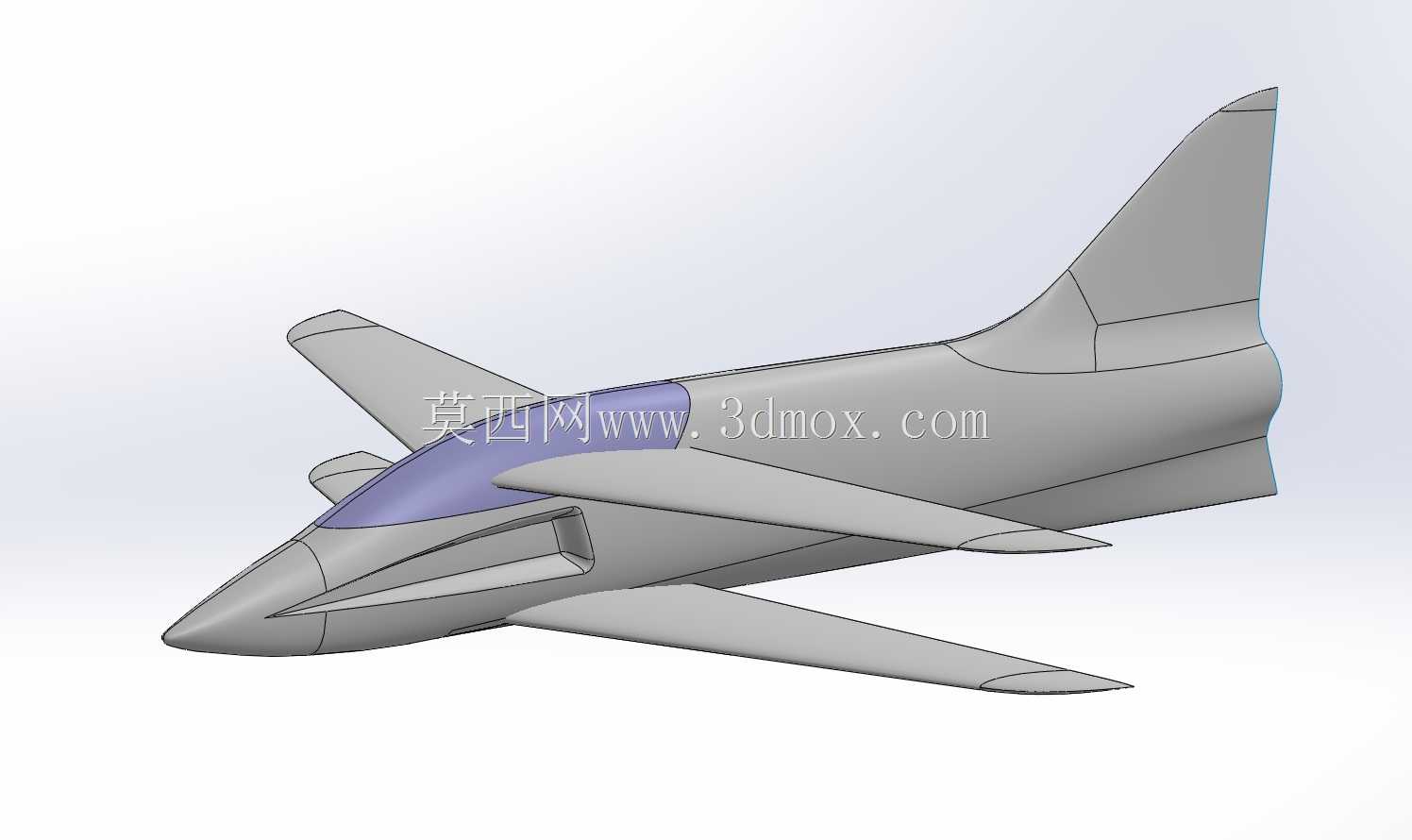

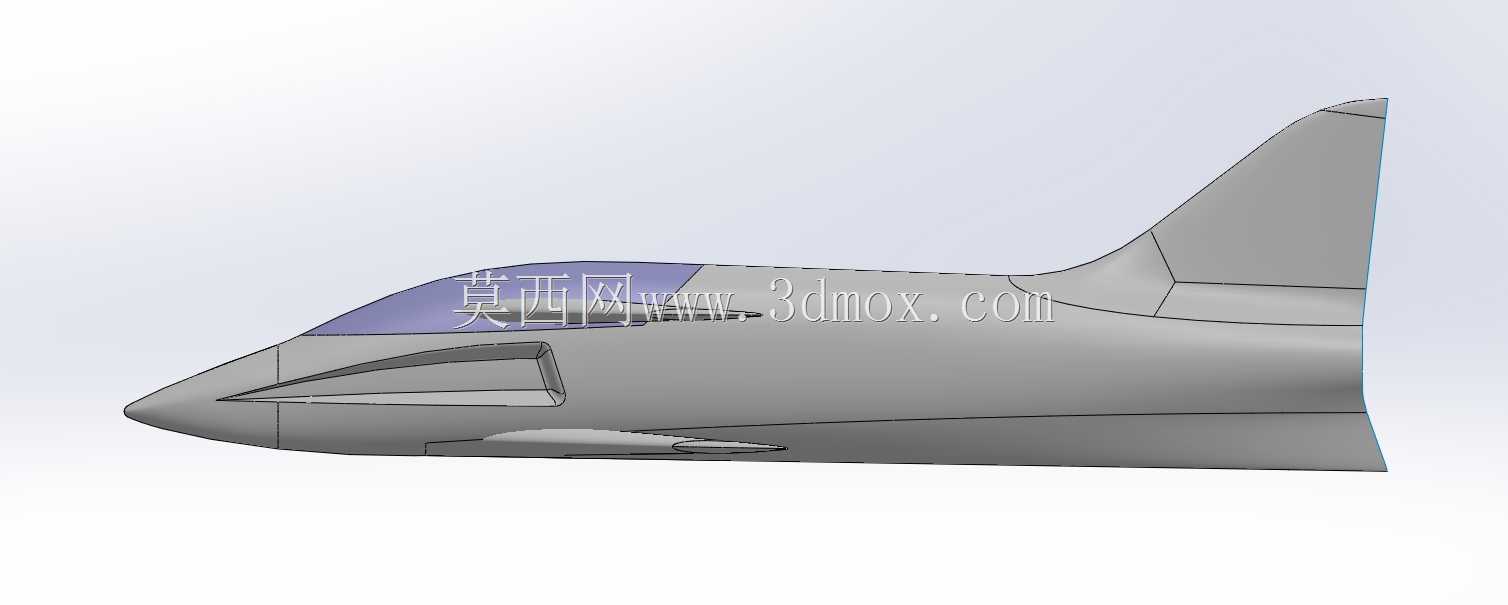

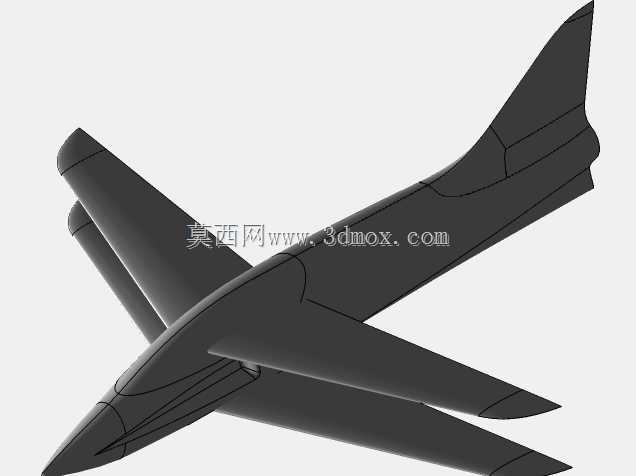

　　这款喷气式飞行器的三维结构设计，核心围绕小型亚音速飞行场景的气动需求与结构合理性展开，整体采用下单翼加单垂尾的常规布局，兼顾低速操控稳定性与高速减阻需求，适配航模验证、小型飞行器概念设计、航空教学演示等多类应用场景。从结构设计逻辑来看，机身主体采用流线型纺锤体构型，机头段做了尖锐化修型，能够有效降低亚音速飞行阶段的激波阻力，座舱区域采用一体化曲面透明件设计，曲面弧度兼顾飞行员前向与侧向视野需求，同时与机身蒙皮曲面做G2连续过渡，避免曲面阶差带来的额外气动干扰。机翼采用两段式翼型设计，内段翼面后掠角更小，能够提升低速起降阶段的升力系数，外段翼面适当增大后掠角，降低高速巡航阶段的诱导阻力，机翼与机身的连接区域做了翼身融合过渡处理，

　　既能够降低翼根处的干扰阻力，也能优化翼根区域的结构受力路径，减少飞行过程中翼根位置的应力集中。垂尾采用大后掠角梯形构型，布置在机身尾部最上端，能够保证大迎角飞行阶段垂尾的气动效率，避免机身遮挡导致航向稳定性下降，垂尾与机身尾部的连接区域做了加厚过渡处理，内部可预留航向操纵舵机的安装空间，同时保证尾翼结构的连接刚度。动力系统的进气道布置在机身两侧翼根上方位置，进气口做了斜切修型，能够在大迎角飞行状态下保证进气道的气流均匀性，避免气流畸变影响动力单元的工作效率，机身尾部预留了动力喷口的安装边界，喷口轴线与机身轴线保持微小的安装角，抵消动力工作带来的俯仰力矩。从安装边界来看，机身内部从前到后依次预留了航电设备舱、燃油舱、动力舱、

　　操纵机构舱的布置空间，各舱段之间预留了结构隔框的安装位置，隔框采用轻量化镂空设计，在保证机身径向刚度的前提下降低整体结构重量。起落架采用前三点式布置方案，前起落架收纳于机头下方舱段，主起落架收纳于机翼根部内侧舱段，收纳状态下舱门与机身曲面完全齐平，避免破坏整机的气动完整性。操纵面的铰链轴线均沿气动面的弦向布置，舵面偏转角度范围预留了正负25度的活动边界，能够满足常规机动飞行的操纵需求，各操纵面的作动机构安装位置均做了局部结构加强，避免反复偏转带来的结构疲劳问题。整机的曲面建模全程遵循曲面光顺性原则，所有相邻曲面之间均做连续性检查，避免出现曲面褶皱、曲率突变等问题，既能够满足后续气动仿真的模型精度要求，也能够直接对接3D打印、模具加工等实物制作环节的工艺需求，为后续的结构优化、气动性能迭代提供可靠的三维数模基础。
