F3A特技航模轻木泡沫结构设计

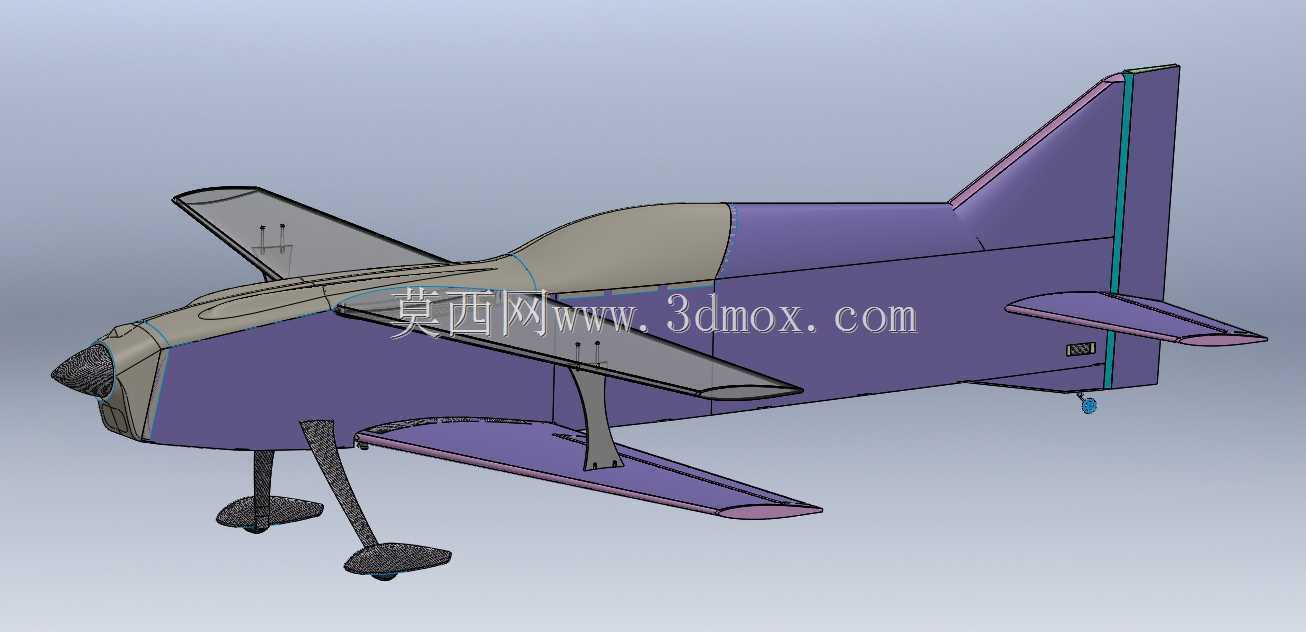

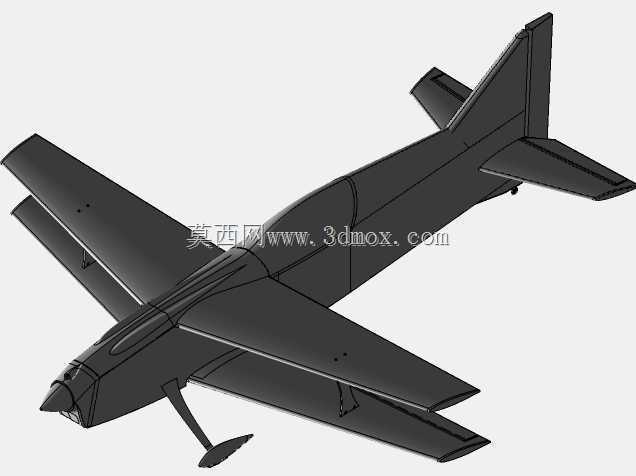

　　这套航模结构针对F3A特技飞行项目的操控需求开发，核心采用巴尔沙轻木搭配泡沫材料的复合构型，适配室内外特技飞行训练、赛事备赛练习、航模爱好者自制组装等场景，区别于全轻木高成本竞技机型与全泡沫耐摔入门机型，在结构强度、重量控制、制作难度三者间做了针对性平衡。从实际使用场景来看，这类结构的航模可满足日常特技动作练习需求，包括正倒飞筋斗、横滚、侧飞、慢滚等F3A规定动作的基础训练，泡沫材质的机身主体能降低新手练习炸机后的维修成本，轻木材质的承力构件则能保证特技动作所需的结构刚度，避免大过载机动下的结构形变影响操控精度。设计思路上采用了模块化的箱体式机身构型，将机身拆分为多个独立的钣金式展开零件，

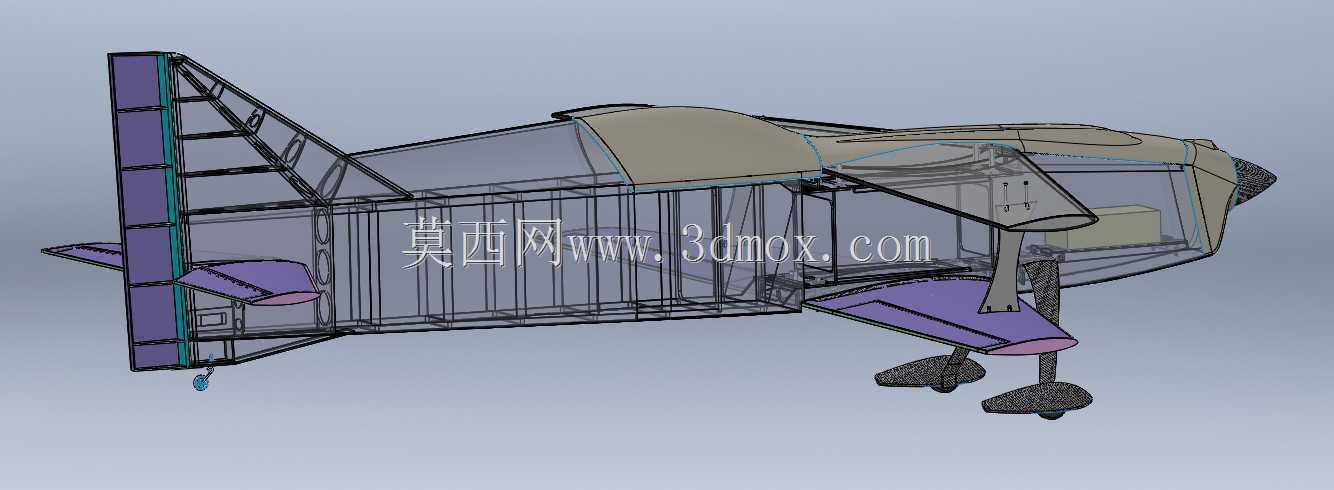

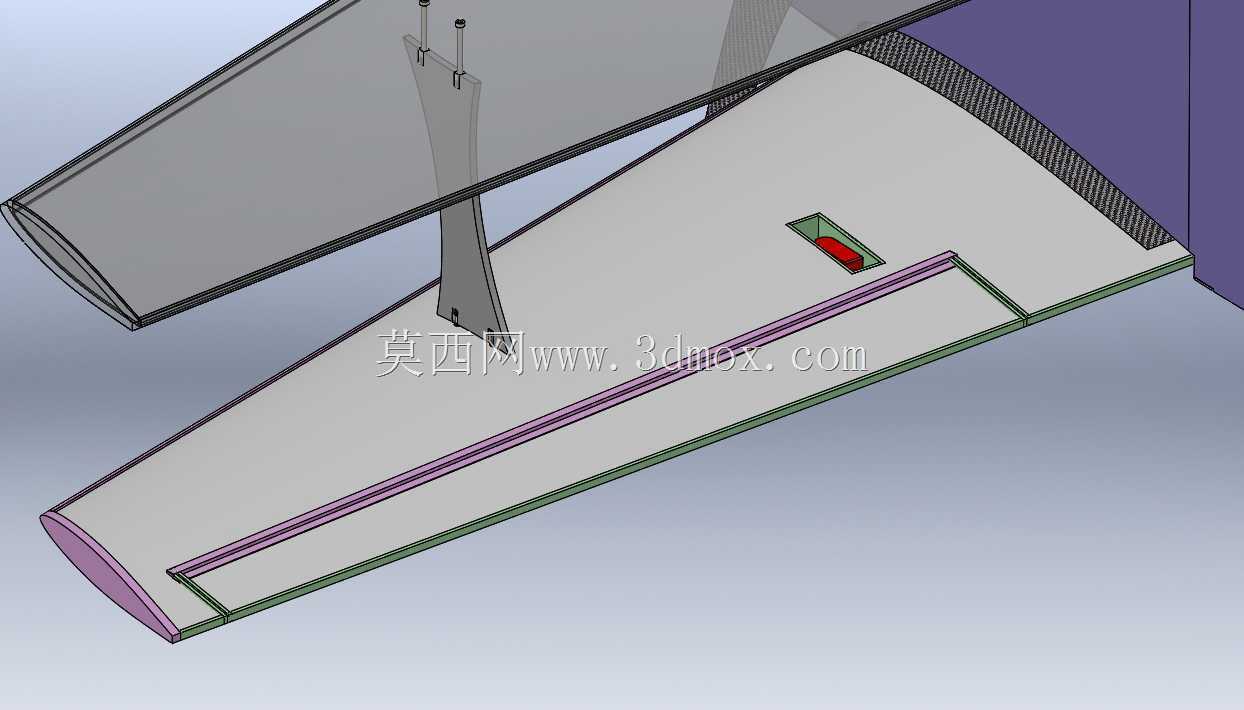

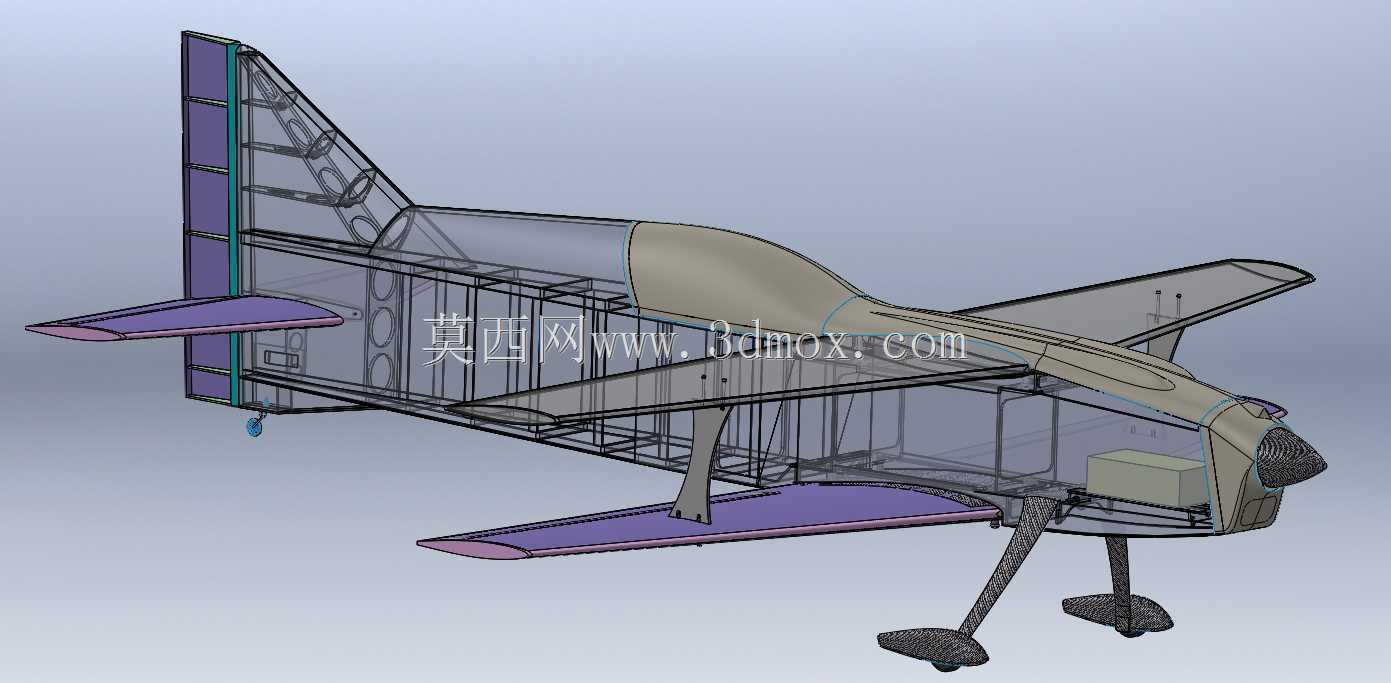

　　所有曲面蒙皮均通过平面钣金展开逻辑生成平面裁切图案，适配激光裁切、手工裁切的制作需求，制作者无需复杂的曲面成型工装，仅需按照展开图案裁切轻木与泡沫板材，通过定位粘接即可完成机身主体组装，大幅降低自制航模的制作门槛。结构设计层面，机身主体采用泡沫夹芯结构，外层铺设轻木蒙皮保证表面平整度与抗扭刚度，内部设置轻木隔框作为承力龙骨，机翼采用单梁式结构，主梁选用高密度轻木保证抗弯强度，翼型采用对称特技翼型，适配正倒飞状态下的一致操控手感，尾翼组采用平板式翼型，保证舵面响应的线性度，起落架采用后三点式构型，主起落架使用弹性钢丝搭配轻木整流罩，兼顾着陆缓冲与气动减阻需求。安装边界方面，机身前部预留了标准航模动力舱空间，

　　可适配外径28mm至36mm的外转子无刷电机，电机安装座预留了四个M3安装孔位，孔距适配16mm、19mm、25mm三种主流电机安装规格，机身中部预留了电池舱空间，可容纳3S至4S规格的锂聚合物电池，电池舱尺寸为长120mm、宽50mm、高35mm，可通过调整电池位置调整整机重心，重心设计位置位于机翼弦长30%处，适配特技飞行的静稳定度需求。机翼与机身的连接采用插销式结构，主插销选用直径6mm的碳纤维杆，机翼根部设置定位台，保证机翼安装角为0度，安装后机翼展长1200mm，机身总长1100mm，整机起飞重量控制在1100g至1300g区间，翼载荷约为50g/d㎡，兼顾特技动作的机动性与低速飞行的稳定性。舵面安装方面，副翼、升降舵、

　　方向舵均预留了标准舵机安装位，可适配9g至17g规格的微型舵机，舵面铰链采用薄膜铰链设计，保证舵面偏转角度可达正负45度，满足特技动作的舵量需求。结构细节上，机身底部设置了起落架安装座，采用层压轻木加固，可承受着陆时的冲击载荷，机尾设置了尾轮安装位，尾轮与方向舵联动，保证地面滑行时的方向操控性，机翼前缘做了泡沫填充加固，降低轻微碰撞下的机翼损坏概率。这套结构的核心优势在于所有蒙皮零件均为平面展开构型，制作者无需掌握复杂的曲面成型工艺，仅需通过平面裁切、折弯粘接即可完成整机外形的构建，内部结构预留了充足的设备安装空间，可根据自身需求搭配不同规格的动力、电子设备，同时泡沫与轻木的复合结构既保证了航模所需的结构刚度，又控制了整机重量，还能降低制作与维修成本，适合有一定制作经验的航模爱好者进行自制组装，也可作为航模教学中的结构设计案例，帮助学习者理解轻型飞行器的结构设计逻辑、载荷传递路径与材料选型思路。
