F3A航模轮裤真空袋成型模结构

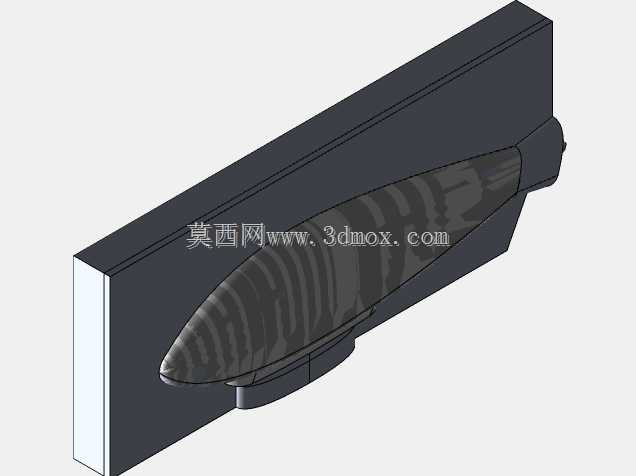

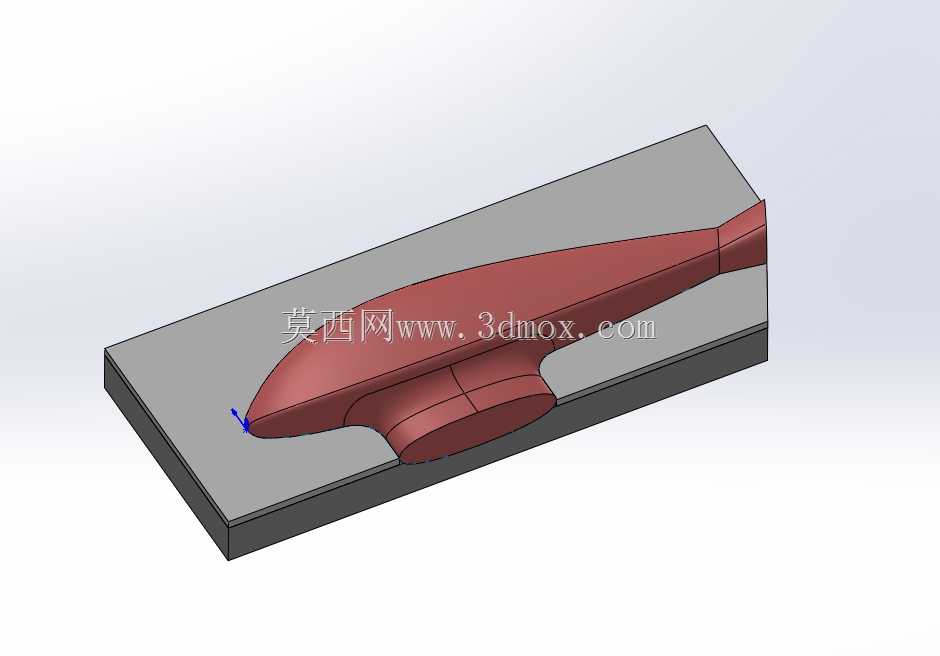

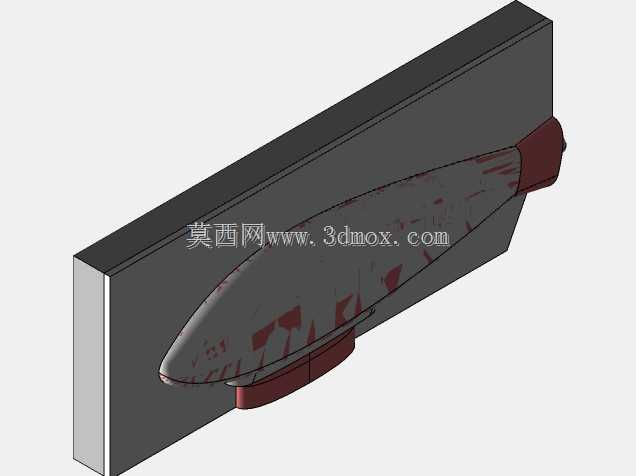

　　这套工装针对F3A级遥控特技模型飞机的轮裤零件成型开发，适配复材真空袋压成型工艺，核心解决小批量航模零件成型精度不足、合模错位、表面质量不稳定的实际生产问题。日常航模玩家自制轮裤时，常因模具分型面处理不当导致零件飞边过厚、曲面变形，安装后与起落架、机身整流段出现阶差，不仅增加后续打磨修整的工作量，还会破坏整机气动外形的连续性，影响特技飞行时的气流附着效果，这套模具的设计正是从这些实际加工痛点出发做的针对性优化。模具本体采用分体式结构，上模型腔完全复刻轮裤的气动曲面，下模设置1/8英寸宽度的平整密封边，这个尺寸是经过多轮工艺验证选定的——密封边过窄会导致真空袋压合时密封胶带粘贴空间不足，抽真空过程中容易出现漏气泄压，

　　导致复材层压不实出现分层、贫胶缺陷；密封边过宽则会浪费模具原材料，同时增加成型后零件的裁切余量，提升后续加工的工作量。模具的分型面沿着轮裤的最大轮廓线设置，合模定位采用边角嵌入式止口设计，不需要额外加装定位销，就能保证上下模合模时的错位量控制在0.1mm以内，完全满足航蒙、轻木层压、碳纤维预浸料等常用航模复材的成型精度要求。从实际使用场景来看，这套模具既可以满足个人航模爱好者单批次2-3件的自制需求，也能适配小型航模工作室小批量量产的使用要求，成型时只需要将裁切好的复材预浸料逐层铺放在下模型腔内，合模后在密封边位置粘贴真空密封胶带，铺设真空袋后连接真空泵抽至指定负压，按照材料对应的固化温度完成加热固化，开模后即可得到曲面连续、

　　厚度均匀的轮裤坯件，不需要做大量的曲面修形工作。设计过程中重点考虑了模具的脱模便利性，所有型腔侧壁都设置了1.5度的脱模斜度，曲面过渡位置全部做了R2以上的圆角处理，避免复材固化后出现卡模、拉伤零件表面的问题；模具的基座部分做了加厚处理，整体刚性足够，即使在120度的固化温度下反复使用，也不会出现型腔变形、分型面翘曲的问题，长期使用的精度保持性较好。安装边界方面，模具底部为完全平整的矩形基准面，可以直接固定在真空成型工作台或者恒温加热平台上，不需要额外制作安装夹具，基座四周预留了足够的真空袋铺设空间，操作时不会因为空间不足导致真空袋被尖锐边角划破。轮裤作为航模起落架位置的核心整流零件，其外形精度直接影响整机的阻力系数，

　　这套模具的型腔曲面完全按照F3A特技机的气动外形参数做的偏移处理，成型后的零件安装到起落架上之后，与机翼下表面、机身侧部的整流间隙可以控制在0.2mm以内，不需要额外填补腻子修形，能有效减少飞行过程中的气流干扰，提升特技动作的操控精准度。不同于大型工业复材模具的复杂结构，这套模具在保证成型精度的前提下尽可能简化了结构，降低了模具本身的加工难度，使用普通三轴数控铣床即可完成型腔加工，不需要五轴设备的投入，对于小型加工场景非常友好。模具的密封边位置还做了细微的网格纹路处理，既能增加密封胶带的粘贴附着力，避免抽真空时胶带移位漏气，又不会在零件边缘留下过深的压痕，减少后续裁切后的打磨工作量。实际成型测试中，使用这套模具制作的碳纤维轮裤，零件厚度偏差可以控制在±0.05mm以内，表面粗糙度达到Ra1.6，只需要简单做表面抛光即可直接进行蒙皮喷涂，不需要做大量的表面修补工作，相比传统手工糊制的零件，加工效率可以提升60%以上，零件的一致性也有明显提升，同一套模具成型的多个零件互换性良好，安装时不需要针对单个零件做适配修磨。
