20mm直径25mm高直插铝电解电容结构

　　在消费电子、通讯设备、工业控制板卡的PCB布局设计环节，直插式铝电解电容是电源滤波、退耦、储能回路里极为常见的被动元件，这类带扣盖结构的径向引线电解电容，多用于波峰焊工艺的通孔插装板件，相比贴片电解电容，它的耐纹波电流能力更强，在大电流充放电的电源输入端口、低频信号耦合回路里应用占比很高。做这类元件的三维建模时，首先要明确安装边界约束：本体直径20mm，总高度25mm，两根引线的中心间距为10mm，这个尺寸直接决定了PCB上对应的焊盘孔径、焊盘间距，以及元件在板上的占位空间，布局时还要预留出电容本体与周边 tall 元件的安全间隙，避免波峰焊时出现元件干涉、本体贴装歪斜的问题。从结构设计来看，这款电解电容采用扣盖式密封结构，

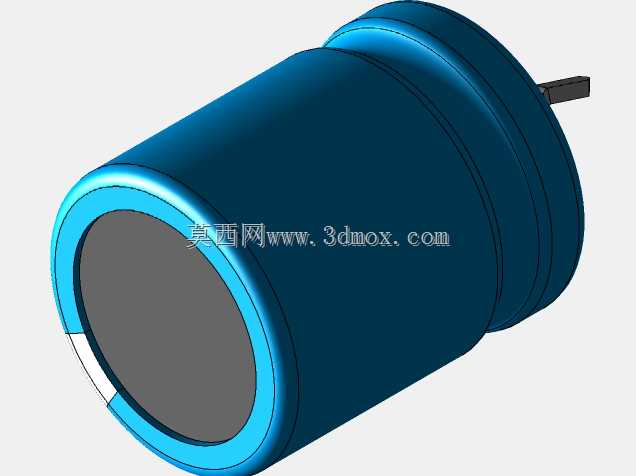

　　底部的橡胶塞配合铝壳卷边扣压，能保证内部电解液的密封性能，避免长期使用过程中电解液挥发导致容量衰减；两根镀锡铜引线从底部引出，引线的伸出长度、弯折半径都要符合通孔插装的工艺要求，建模时要还原引线的根部过渡结构，避免后续导出STEP格式做装配干涉检查时，出现引线与焊盘、周边走线的误判。实际选型应用中，这类尺寸的电解电容通常容值范围在几百微法到几千微法，耐压值多在10V到50V区间，多用于开关电源的输出滤波、音频功放的电源退耦，或是工控板卡的电源输入端口储能，建模时还原的蓝色塑封套、白色极性标识条，能在三维装配评审时快速识别元件极性，避免生产时出现极性插反的批量质量问题。做结构评审时，还要注意电容本体的顶部预留空间，

　　因为铝电解电容在过压、过温失效时会从顶部的防爆阀泄压，布局时不能在电容正上方布置结构件、走线或是其他元件，要留出至少3mm以上的泄压安全距离，这部分空间约束在三维建模时就要通过占位体现出来，方便结构工程师做整机的空间校核。另外，引线的直径、根部的橡胶塞凸台尺寸也不能忽略，橡胶塞凸台直径略大于本体直径，建模时要准确还原这个凸台的高度和直径，避免做板件装配时，电容底部与PCB板面的间隙计算错误，导致波峰焊时焊锡爬高不足、虚焊等工艺问题。
