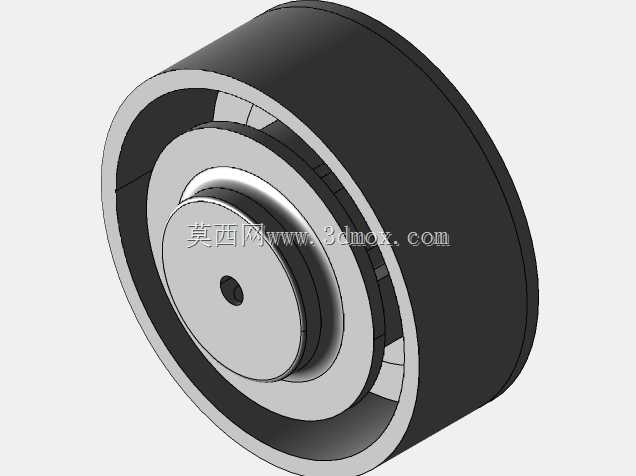

同轴式轮毂连接集线器结构三维设计

　　这款同轴式轮毂连接集线器，是轮系回转机构里的核心衔接部件，日常在小型输送线从动轮组、便携代步车轮组、轻型设备导向轮结构中都能见到它的应用场景，核心作用是完成外圈轮体与中心转轴之间的扭矩传递、径向定位，同时承担轮体转动过程中的径向载荷承载，避免外圈轮体直接与转轴发生摩擦损耗。从结构设计逻辑来看，整体采用同轴阶梯式分层布局，最外侧是大直径的轮体安装基面，表面做了粗糙度适配设计，能够和橡胶外圈、聚氨酯包胶层实现过盈配合，不需要额外的紧固件就能完成外圈轮体的固定，减少装配工序的同时也避免了紧固件突出带来的运转干涉。中间层是环形的载荷过渡区，做了等厚的环形加强筋结构，既能够平衡转动过程中的离心力，让整个轮组的动平衡性能更稳定，

　　也能在不额外增加整体重量的前提下提升结构的抗径向形变能力，避免轮体受侧向载荷时出现偏摆。中心区域是转轴安装孔，孔位做了精准的同轴度公差设计，孔壁预留了键槽安装位，能够和标准平键配合完成周向固定，防止转轴与集线器之间出现相对转动，孔的端面做了倒角处理，方便装配时转轴的导入，也能减少装配过程中孔口边缘的应力集中问题。从安装边界来看，整体为圆柱式回转结构，轴向厚度与外径的比例控制在1:2.2左右，安装时不需要额外设计复杂的避让空间，只需要保证中心转轴的直径与安装孔公差匹配，外圈轮体的内径与集线器外圆公差适配即可，轴向可以通过轴用挡圈或者轴肩完成定位，适配的转轴直径范围覆盖常规轻型轮组的常用规格，

　　不需要对现有设备的安装位做大规模改造就能直接替换使用。在实际选型应用中，这类集线器结构可以根据承载需求调整各层的壁厚参数，当应用在载荷更大的输送线场景时，可以适当加厚中间过渡层的壁厚，提升整体的抗扭刚度；当应用在对重量有要求的便携设备轮组上时，可以在过渡层开设均匀分布的减重孔，在保证结构强度的前提下降低整体转动惯量，让轮组的启停响应更灵敏。整个结构没有复杂的异形曲面，加工工艺性较好，无论是采用机加工方式还是注塑成型方式都能实现批量生产，各部位的圆角过渡都做了标准化处理，能够有效降低加工过程中的应力集中问题，延长部件的使用寿命。
