施耐德M172系列可编程逻辑控制器外观结构

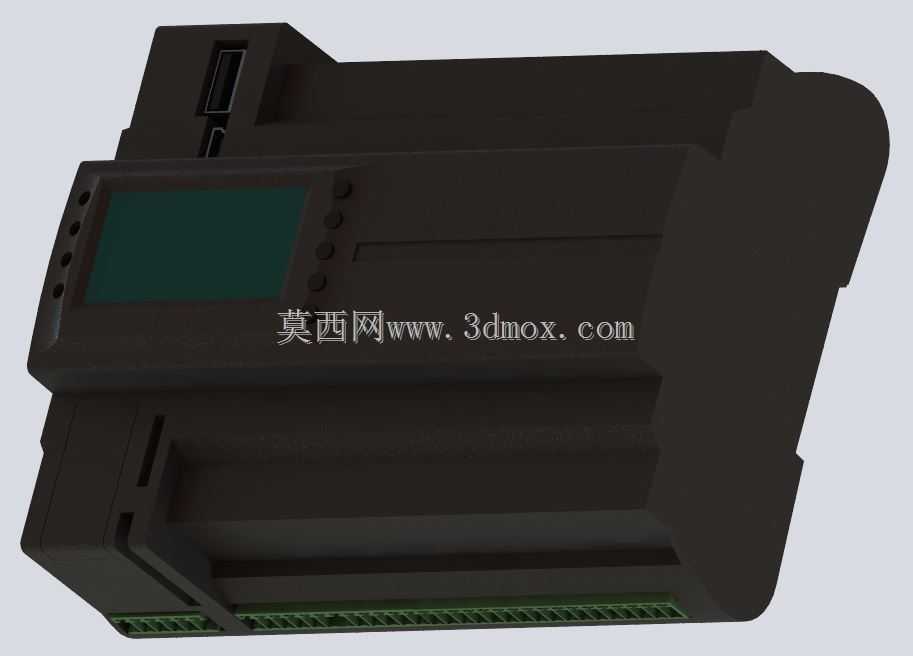

　　这款可编程逻辑控制器的三维结构还原，完全贴合工业现场实际安装使用的需求，从结构设计到接口排布都遵循工控领域的通用规范。在离散制造生产线、小型成套设备、楼宇自控配套、环境监控站点这类场景中，这类紧凑型PLC往往承担核心逻辑运算与现场信号采集输出的职责，不需要额外扩展大量模块就能覆盖多数中小型控制场景的需求。从结构设计思路来看，整体采用导轨安装的标准塑壳造型，外壳做了圆角过渡处理，避免安装维护时的锐边划伤，正面预留的显示屏区域可以直接查看设备运行状态、IO点位通断情况与基础故障代码，不需要外接编程设备就能完成初步的现场排查，侧边的操作按键采用内凹式布局，防止现场杂物磕碰导致误触发。下部的接线端子排采用分层排布设计，输入输出端子分组标识，

　　接线时可以快速区分信号类型，端子区域预留的线槽空间能够容纳多股1.5平方毫米的控制线缆，不会出现线缆挤压导致的接触不良问题。设备侧面预留的扩展接口可以对接同系列的通讯扩展卡、模拟量扩展模块，接口处做了卡扣式防护结构，模块对接后不会因为设备运行振动出现松脱。安装边界上，整体宽度适配标准35mmDIN导轨的安装尺寸，深度控制在100mm以内，能够直接装入常规的小型壁挂式控制箱内，上下预留的散热间隙不需要额外加装散热风扇，依靠外壳的自然对流就能满足0-55摄氏度工作环境下的散热需求，外壳的卡扣结构可以实现免工具拆装，现场更换设备时只需要拨动底部的卡扣就能完成拆卸，不需要额外拧动固定螺丝。正面的通讯接口采用下沉式设计，

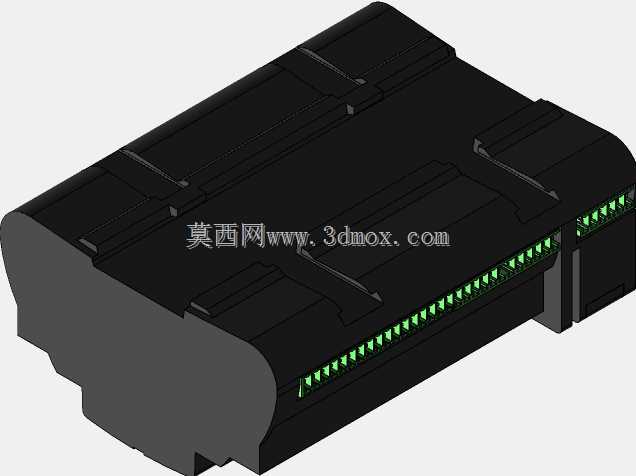

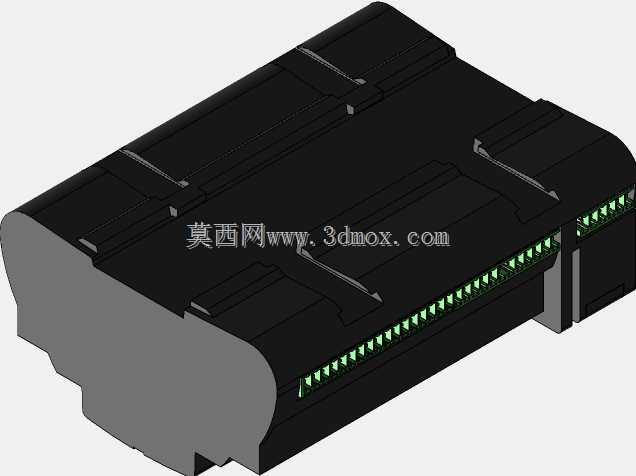

　　插入通讯线缆后接头不会突出外壳表面，避免控制箱门关闭时挤压线缆接头导致通讯中断。从建模细节来看，外壳的分模线、按键的触感凸点、端子的标识凹槽都做了还原，能够直接用于控制箱的布局干涉检查、安装模拟演示，也可以作为工控教学的演示素材，帮助初学者直观理解紧凑型PLC的结构组成与安装要点。
