克利夫兰RFS-4001-037空气控制开关结构

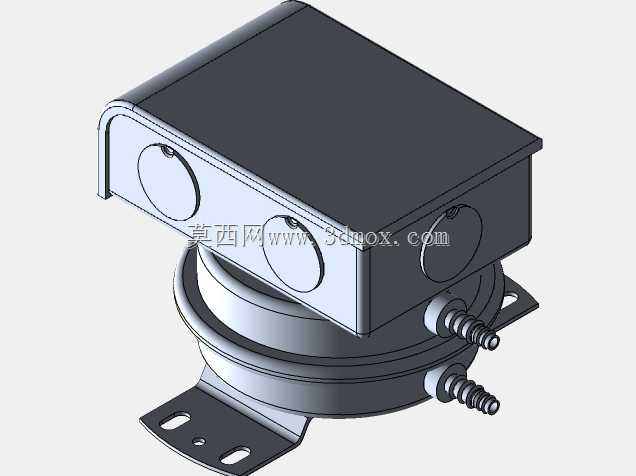

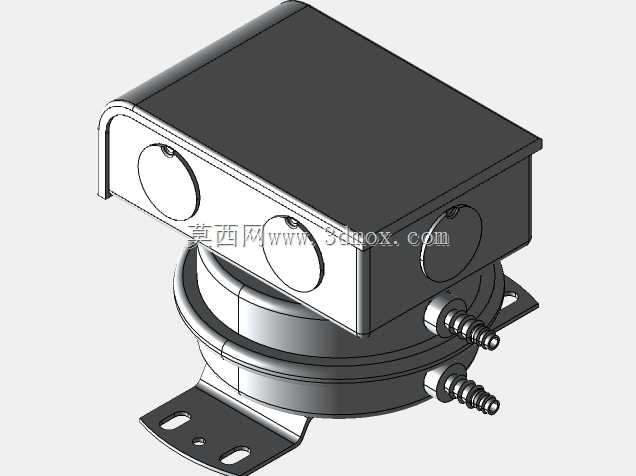

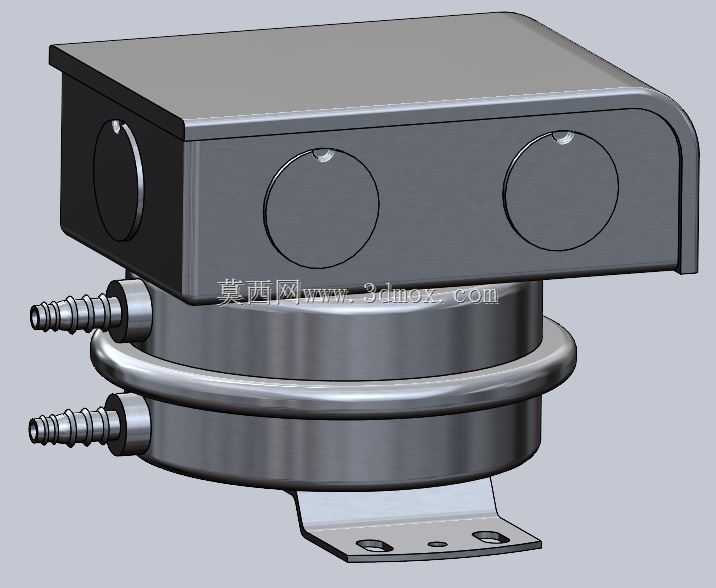

　　这款空气控制开关的三维结构还原，完全贴合现场气路压差检测的实际使用需求，在暖通空调风压监测、洁净室压差管控、工业除尘风路保护、通风系统状态反馈这类场景里，这类压差式空气开关是核心的气路触发元件，不需要外接供电就能靠气路两端的压差变化输出开关量信号，可靠性远高于电子式传感元件，在强电磁干扰的工业车间场景里适配性极强。从结构设计逻辑来看，上部的方形壳体做了圆角过渡处理，既避免安装运维时的锐边磕碰，也能减少壳体应力集中，壳体上预留的三个圆形封盖位，对应不同接线方向的走线需求，现场安装时可以根据布线走向敲落对应封盖，不用额外加工壳体开孔，适配不同方向的穿线作业。下部的圆柱形腔体是压差感应核心，两个宝塔式气嘴分别对应高压侧与低压侧的气路连接，

　　气嘴做了多道环形凸筋，插接内径匹配的气动软管后，配合喉箍就能实现可靠密封，不会出现气路泄漏导致的检测偏差；腔体中部的环形卷边结构，是内部膜片的压装密封位，通过卷边压紧膜片外圈，保证高低压腔完全隔离，避免压差窜动导致的触发阈值漂移。底部的L型安装支架做了折弯加强处理，支架上预留的两个长圆形安装孔，允许安装时存在一定的位置偏差，不用严格对齐孔位就能完成固定，降低现场安装的对位难度；支架的折弯高度经过测算，刚好让下部气嘴与安装面留出足够的操作空间，插接气管时不会被安装面干涉，手部有足够的操作空间完成软管插拔。整体外形的安装边界控制紧凑，上部壳体宽度适配常规电气箱的导轨安装间距，下部腔体直径不会超出支架的安装投影范围，

　　在密集排布的气路控制箱内也不会和相邻元件产生干涉；壳体表面的哑光质感处理，既符合工业元件的防眩光需求，也能减少表面积灰，日常运维时擦拭清理更方便。内部的膜片触发结构做了行程冗余设计，当压差超过设定阈值时，膜片推动内部微动开关完成触点切换，即使短时压差超限也不会损坏内部结构，抗冲击性能满足工业现场的复杂工况要求，气路连接的耐压范围覆盖常规低压通风系统的全工况区间，不需要额外加装压力缓冲元件就能直接接入气路使用。
