工业控制用四档位凸轮转换开关结构

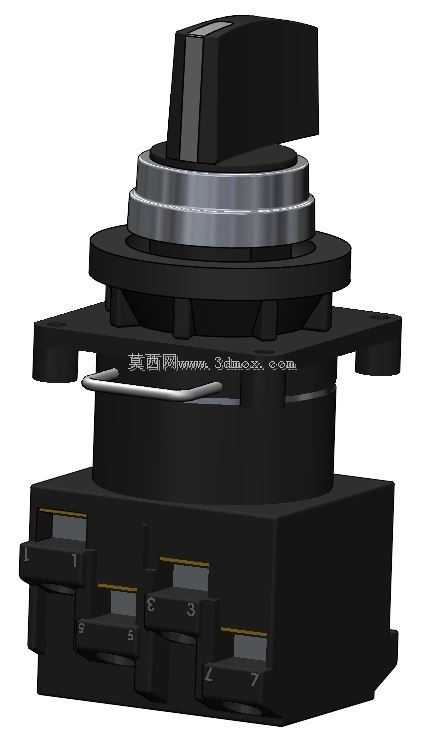

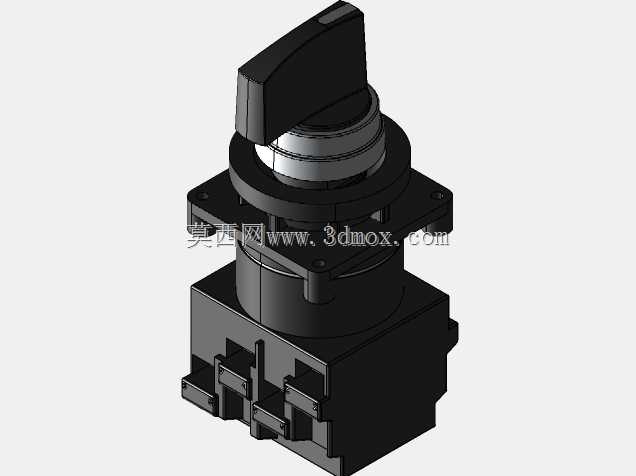

　　这款四档位凸轮开关主要应用在低压电气控制回路中，常见于机床操作面板、小型自动化设备控制柜、配电支路的手动切换场景，用来实现多回路的通断组合控制，比如电机的多速切换、不同功能回路的选择、手动自动模式的档位切换，相比普通按钮开关，它可以通过单个旋钮的旋转动作同步控制多组触点的通断逻辑，减少面板上的元件排布数量，简化操作面板的布局。从结构设计来看，这款开关采用面板嵌入式安装结构，顶部的旋钮操作件做了防滑凸棱设计，旋转时的档位手感清晰，每个档位都有对应的定位结构，避免操作时出现档位偏移、触点接触不良的问题。中部的安装法兰带固定卡扣结构，可以适配标准厚度的电气柜面板开孔，安装时不需要额外的复杂固定件，从面板正面推入后通过卡扣卡紧即可完成固定，

　　安装边界适配常规的22mm或者30mm标准控制元件开孔尺寸，和市面上同类型通用凸轮开关的安装尺寸兼容，替换原有同规格开关时不需要重新扩孔或者修改面板开孔。下部的触点模块采用堆叠式结构，四组触点分别对应四个档位的通断逻辑，凸轮结构在旋转轴的带动下，推动每个触点模块的动触头完成闭合或者断开动作，触点部分采用银合金材质，保证长期通断过程中的接触可靠性，减少接触电阻过大带来的发热问题。设计时充分考虑了日常操作的磨损问题，旋转轴部分采用耐磨工程塑料材质，和金属定位件配合的位置做了润滑间隙预留，长期频繁操作也不会出现卡滞、档位错位的问题。外壳部分采用阻燃黑色工程塑料，满足低压电器的阻燃等级要求，

　　即使触点拉弧产生局部高温也不会出现外壳熔融起火的风险。在实际选型使用时，需要根据控制回路的额定电压、额定电流匹配对应的触点负载能力，这款开关的触点结构可以适配交流380V以下的控制回路，也可以用在直流220V以下的控制回路中，接线端采用螺丝压紧式结构，接线时可以直接压接1.5-2.5平方的多股铜芯控制线，不需要额外的接线端子转接，减少柜内的接线工作量。开关的档位定位清晰，每个档位旋转时有明显的到位反馈，操作人员不需要额外观察指示灯就能确认档位是否切换到位，适合在设备调试、日常操作中快速完成回路切换操作。
