CRYDOM10安培单相固态继电器结构设计

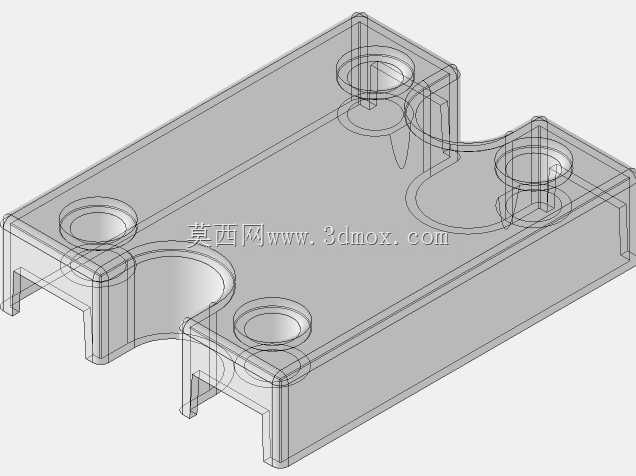

　　这款10安培规格的常开型单相固态继电器，在工业控制场景里主要承担小功率负载的通断控制任务，常见于自动化产线的温控回路、小型电机启停控制、照明回路通断以及低压直流配电的信号切换环节，相比传统电磁继电器，它没有机械触点的磨损问题，开关动作无电弧，适配需要高频通断、长寿命运行的工控场景，在粉尘、轻度振动的车间环境里也能保持稳定的工作状态。从结构设计来看，整个壳体采用阻燃工程塑料注塑成型，外壳预留的四个安装沉孔对应标准导轨安装与螺丝固定两种安装方式，安装孔位的中心距匹配行业通用的固态继电器安装尺寸，不需要额外定制安装支架就能直接替换同规格的传统电磁继电器，壳体侧面的散热贴合面做了平面度处理，当满负载10安培运行时，

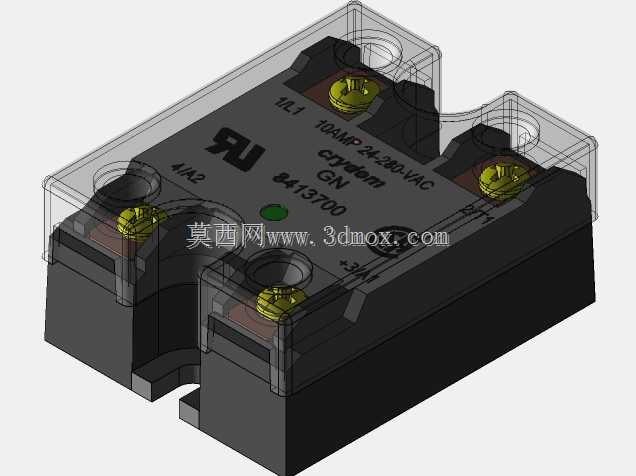

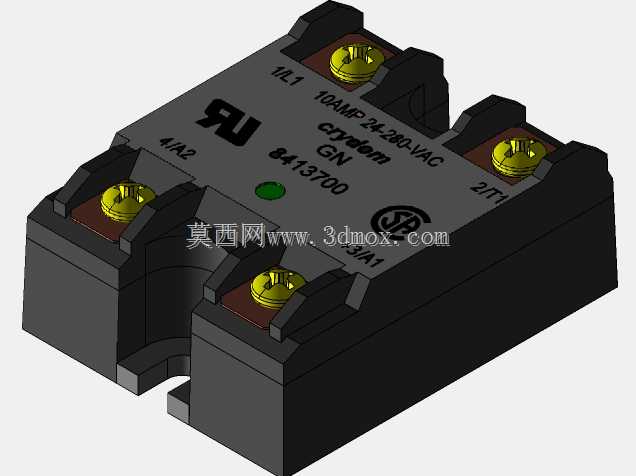

　　可以直接贴合标准铝制散热片，降低可控硅结温，避免长时间满载出现过热降额。内部的功率回路采用SPST-NO常开设计，输入侧为直流控制信号输入，输出侧适配24-280V交流负载，控制端与功率端之间做了光电隔离设计，避免负载侧的电压串入控制回路损坏PLC或者工控板卡的IO端口。建模过程中严格还原了实物的安装边界，壳体的外部轮廓尺寸、接线端子的开孔位置、安装孔的沉头深度都和实物保持一致，接线端子的间距满足电气安全爬电距离要求，不会出现不同极性端子之间的击穿风险。壳体上的凹凸定位结构对应内部PCB板的安装卡槽，组装时不需要额外打胶就能把PCB板固定在壳体内，生产组装效率更高，外壳的卡扣结构也做了防脱设计，

　　在设备运输振动过程中不会出现外壳松脱的情况。在做设备选型配套时，这个模型可以直接导入电气柜的三维装配文件里，核对安装空间是否充足，提前规划接线走线的路径，避免实际装配时出现和周边元器件干涉的问题，也能提前核算散热片的安装空间，保证设备长期运行的可靠性。
