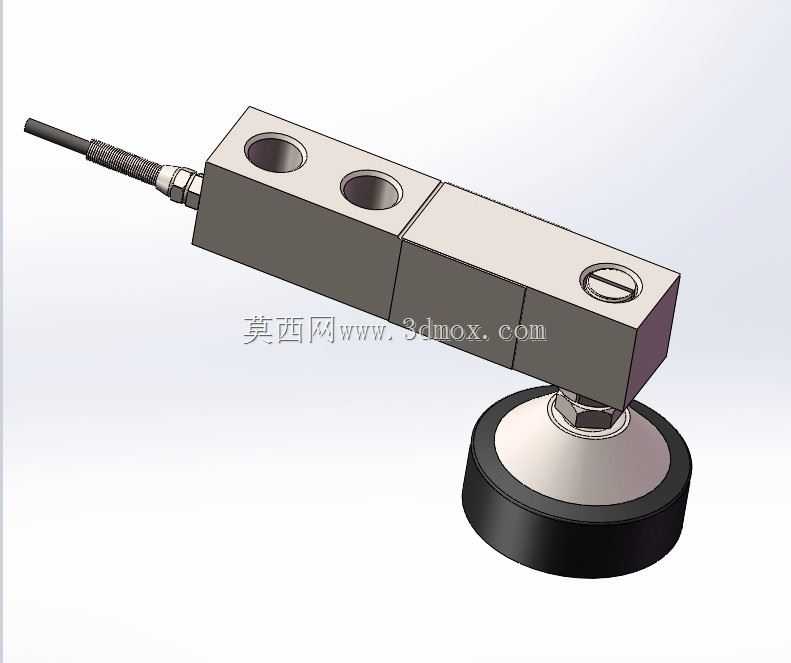

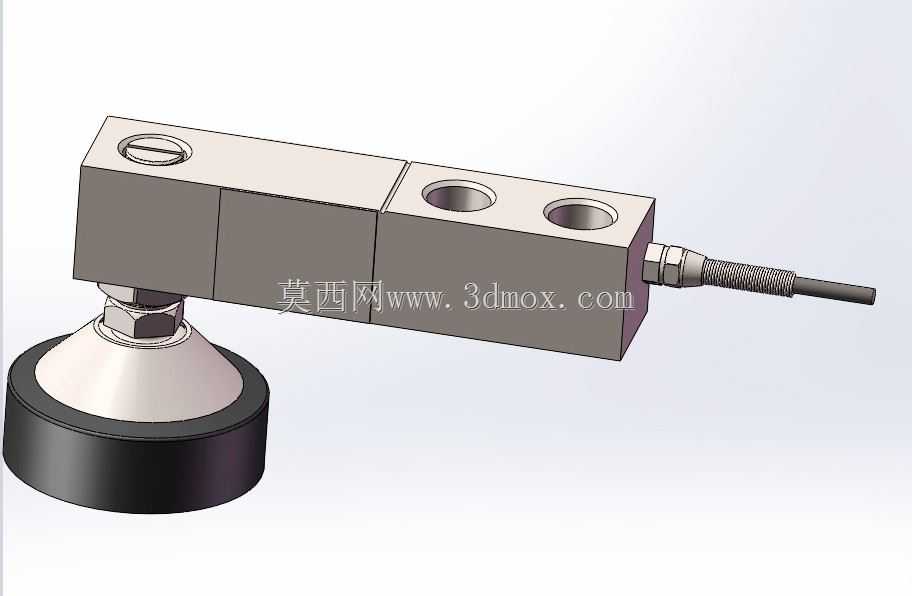

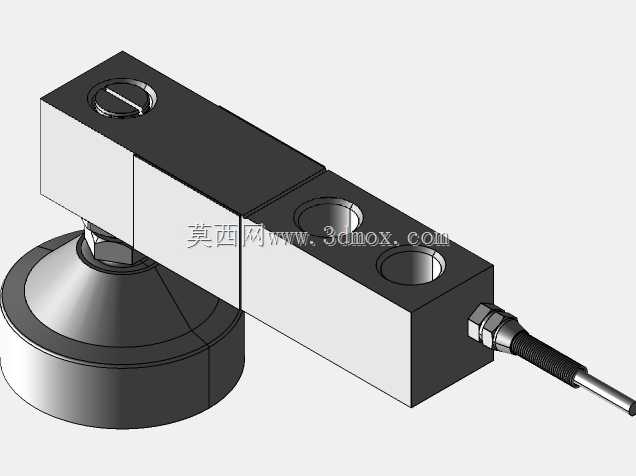

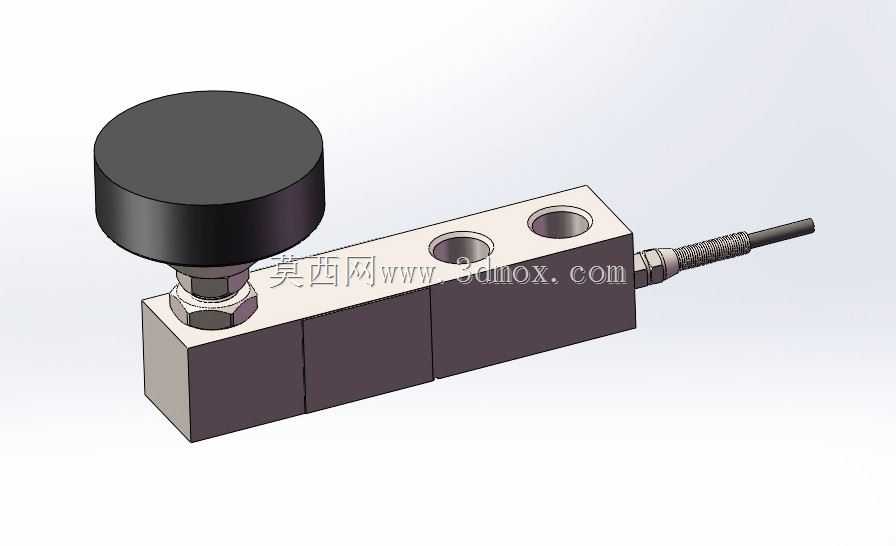

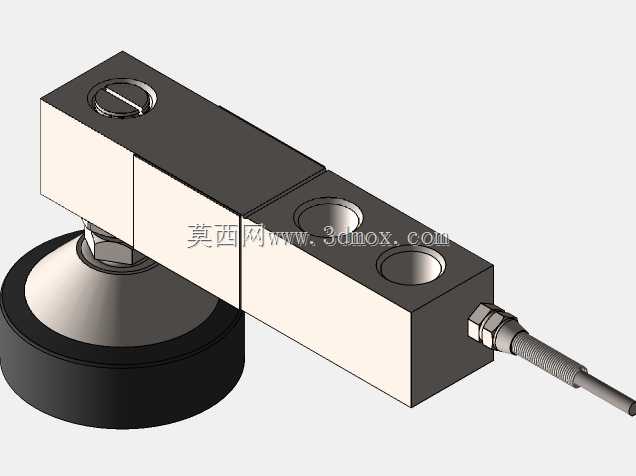

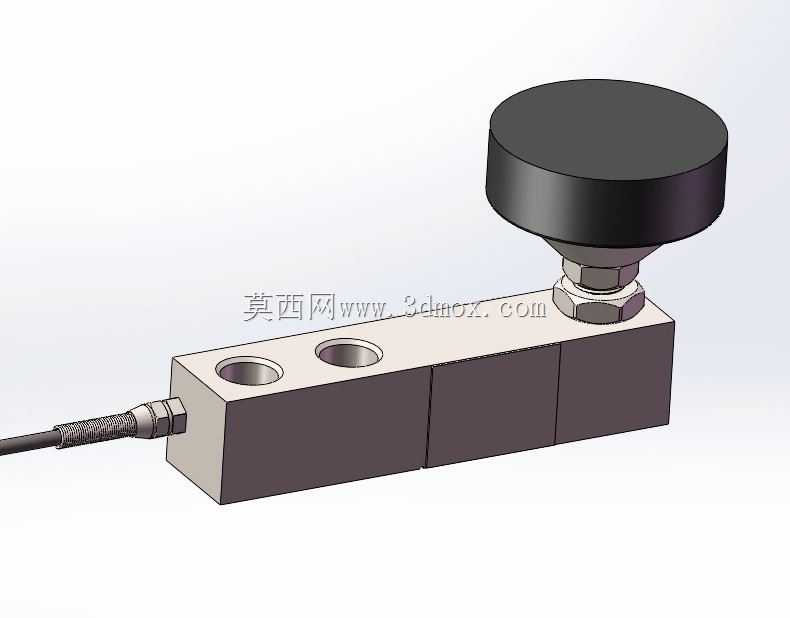

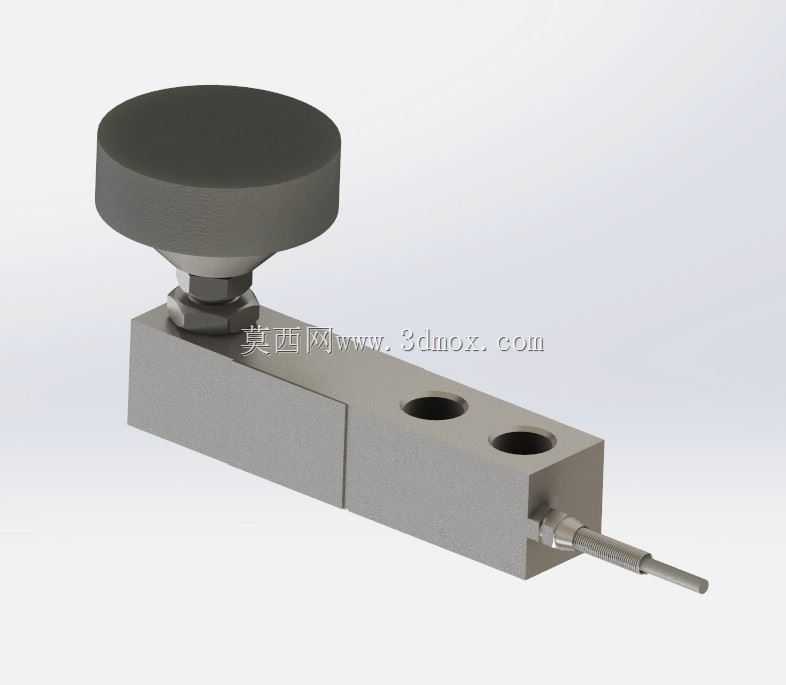

带调平脚合金钢剪切梁称重传感装置

　　这款剪切梁式测力元件，核心应用场景覆盖小到中型平台秤、料斗配料秤、仓储检重台架这类需要单点或多点支撑称重的工业计量场景，在粮食加工、化工配料、物流分拣线的动态检重工位都能见到同结构产品的身影。从结构设计逻辑来看，悬臂剪切梁的结构选型本身就是为了规避偏载带来的计量误差，当承载端受垂直向下的载荷时，梁体内部的剪切应变区会产生与载荷线性对应的形变，贴附在应变区的应变片组成的惠斯通电桥会将形变信号转换为可采集的电信号，这也是这类传感器能稳定输出重量数据的核心原理。配套的调平脚组件是这款结构的实用设计点，现场安装时不需要额外加工复杂的安装基准面，只需要通过调平脚的螺纹副调整承载端高度，就能让多个传感器的承载面处于同一水平面，

　　避免因安装面倾斜带来的侧向分力影响计量精度，也能抵消安装基座的平面度误差，降低现场安装的调试难度。从安装边界来看，梁体上的两个贯通安装孔是核心固定位，安装时需要将固定端通过高强度螺栓锁紧在设备的安装基座上，固定端的贴合面需要保证足够的刚度，避免加载时基座形变连带传感器产生附加应变；出线端的铠装线缆预留了足够的弯曲半径空间，安装时不能过度弯折线缆根部，避免内部引线断裂。外形上，长方体的梁体结构占用空间紧凑，承载端的圆形压头与调平脚采用球面接触设计，即使料斗或平台受载后产生微小的偏摆，球面配合也能保证载荷始终垂直传递到梁体的应变区，不会因为接触点偏移引入额外的力矩干扰。这类结构的传感器在选型时，需要根据满载载荷加上120%左右的安全余量匹配量程，避免冲击载荷超出弹性体的屈服极限造成永久损坏，安装时固定螺栓的预紧力需要达到螺栓材质的推荐扭矩值，防止长期受载后螺栓松动导致计量漂移。
