薄型平面梁式1KG紧凑型称重测力传感结构

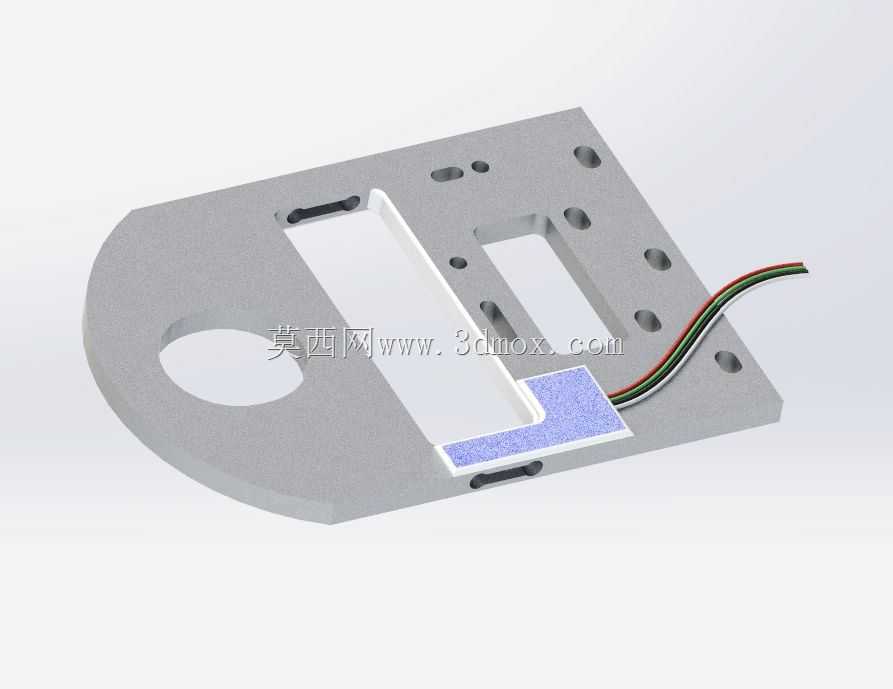

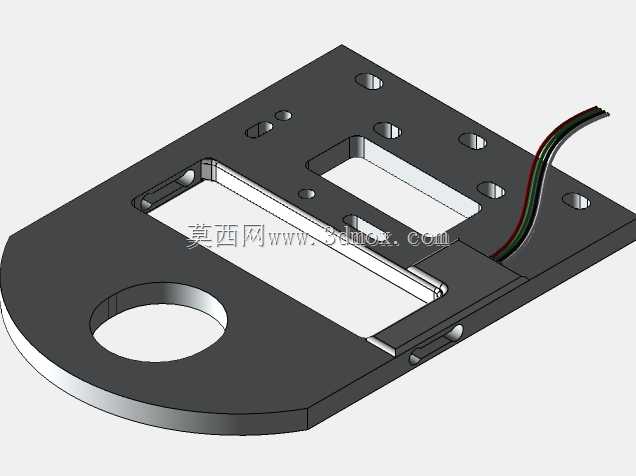

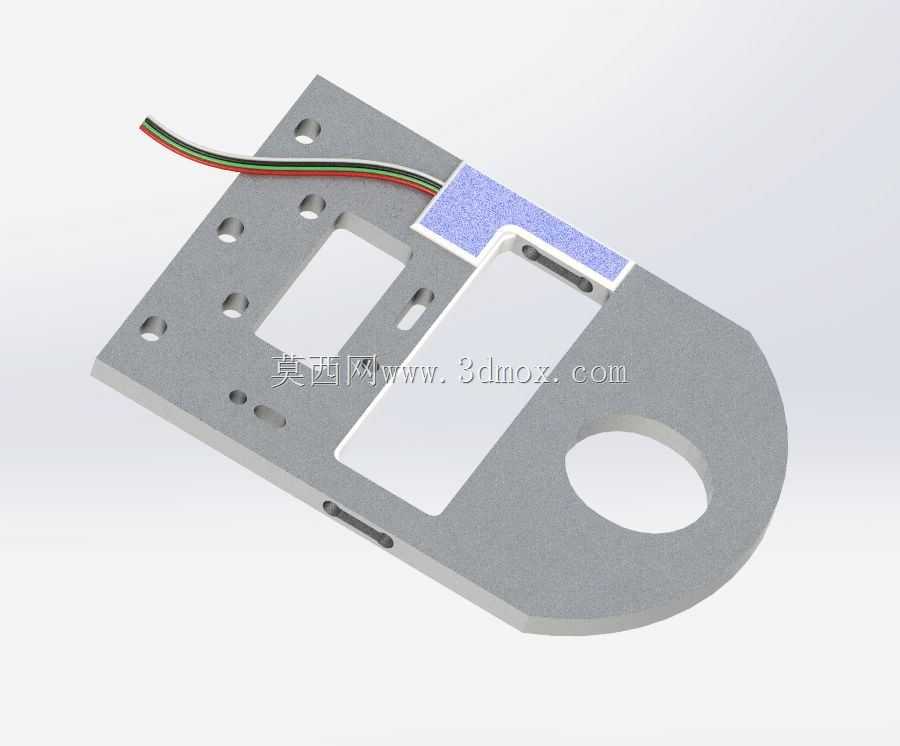

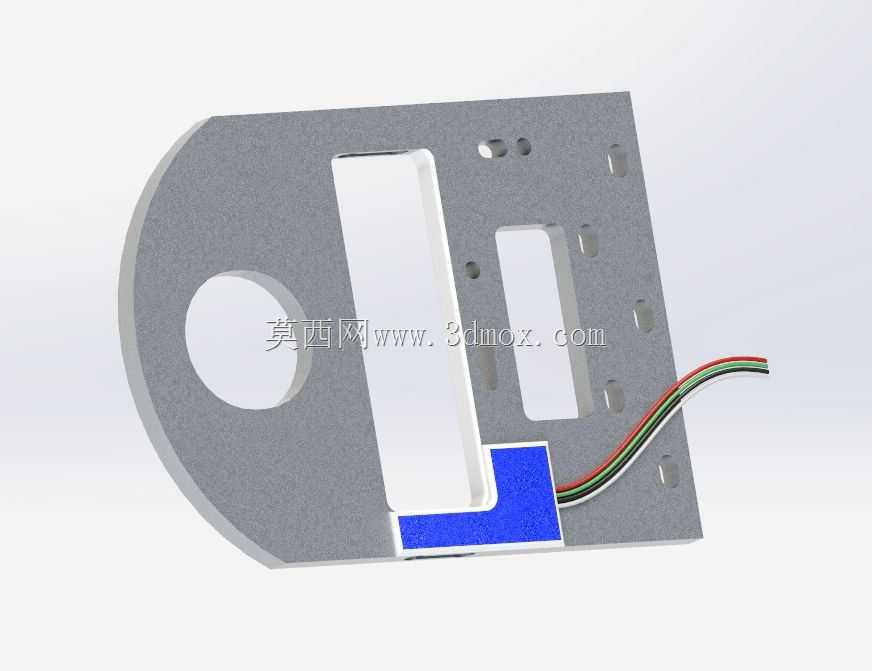

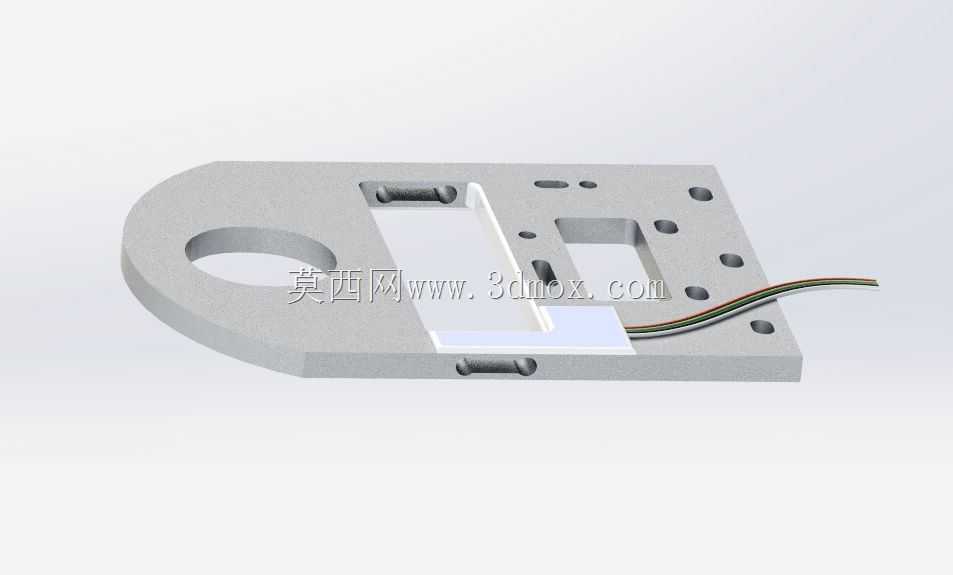

　　这类薄型平面梁结构的称重测力元件，主要面向小量程高精度的测力场景，常见于桌面级精密称重设备、小型自动化装配线的压装力检测工位、智能仓储的微型料盒重量核验单元，以及医疗检测设备的微量试剂称重模块中，相比传统柱式、S型测力结构，其扁平式的外形设计能够大幅压缩安装空间，适配对设备厚度有严格限制的紧凑安装场景。从结构设计逻辑来看，该传感元件采用一体式铝合金加工成型，应变区设置在梁体中部的镂空薄壁位置，这种设计能够将1KG量程下的微小形变集中在应变片粘贴区域，避免非测量区域的形变干扰测量精度，同时整体结构的刚性经过反复校核，在满量程负载下不会出现塑性形变，保证长期使用的零点稳定性。外形上，主体一端设置带圆孔的挂装结构，

　　可直接通过螺栓实现单点悬挂固定，另一端的平面区域预留了多组安装螺纹孔，能够直接适配不同规格的载物台、压头接触件，无需额外设计转接安装板，安装边界上整体厚度控制在极低的尺寸范围内，出线端采用侧向出线设计，线缆从梁体侧面的线槽引出，不会额外占用垂直方向的安装空间，也能避免载物台升降过程中剐蹭线缆。在实际应用中，这类结构的测力元件需要配合应变采集电路使用，其平面梁的结构设计能够有效抵消偏载带来的测量误差，当负载作用点在载物台范围内出现小幅偏移时，梁体的应变分布仍能保持线性输出，降低现场安装时的对中精度要求。设计过程中，梁体的薄壁厚度经过多轮仿真迭代，既要保证满量程下应变片的形变量处于最佳工作区间，又要兼顾过载保护能力，

　　避免意外冲击载荷造成梁体断裂，同时边角位置全部做了倒角处理，消除加工应力集中点，表面采用硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，适配工业现场的复杂使用环境。安装时需要注意固定端的安装平面平面度要求，若安装面存在翘曲，会给梁体施加预紧应力，导致零点偏移，因此配套的安装基座需要做铣平处理，固定螺栓的锁紧扭矩也需要控制在合理范围，避免过大的锁紧力造成梁体形变。
