不锈钢IP68防水高精度偏心称重传感器结构

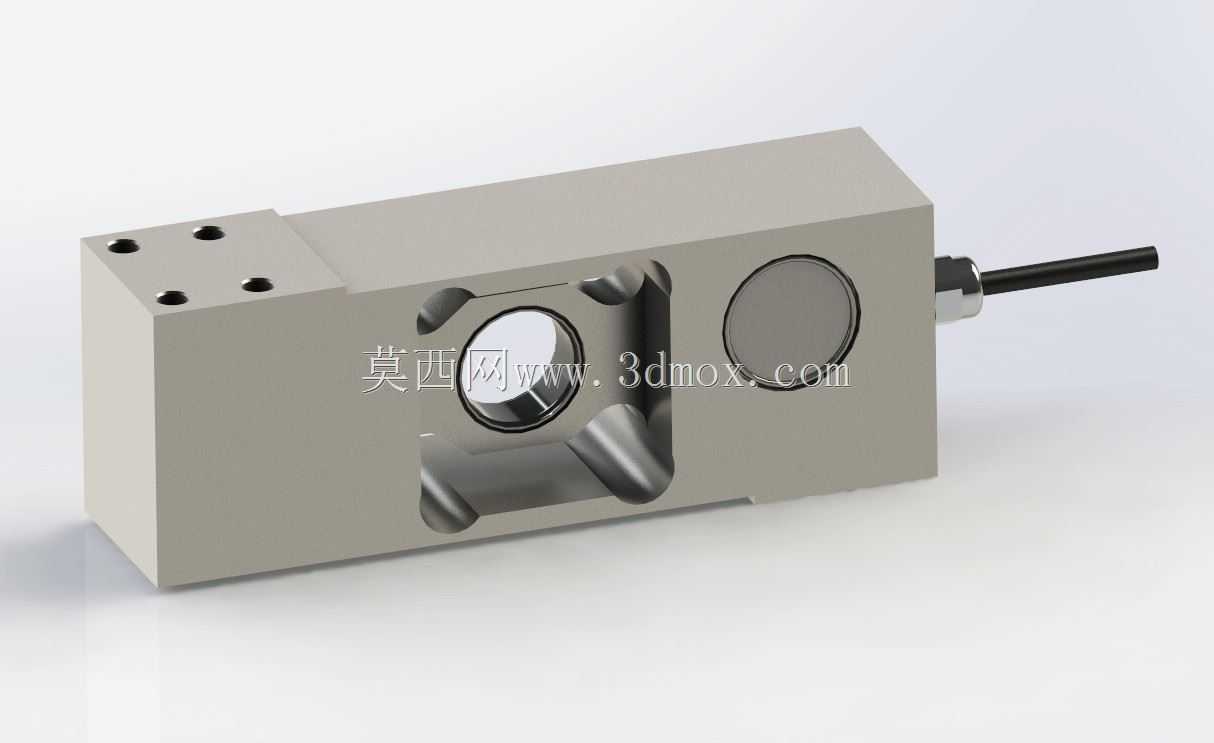

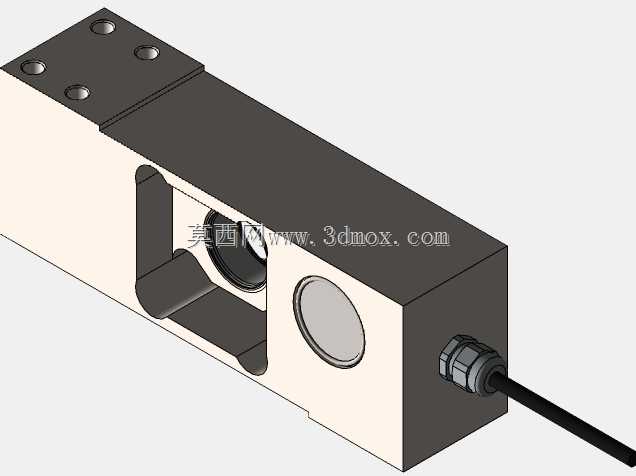

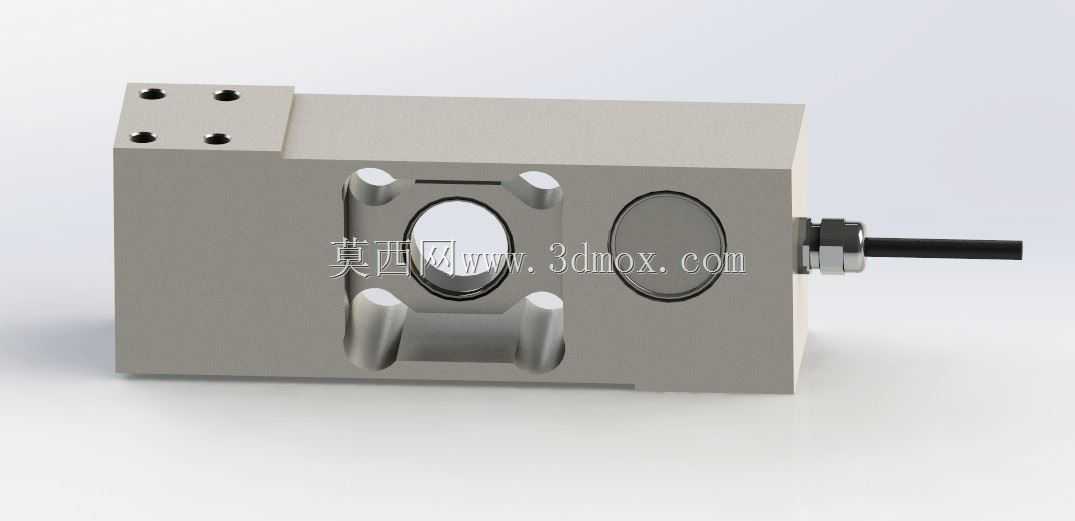

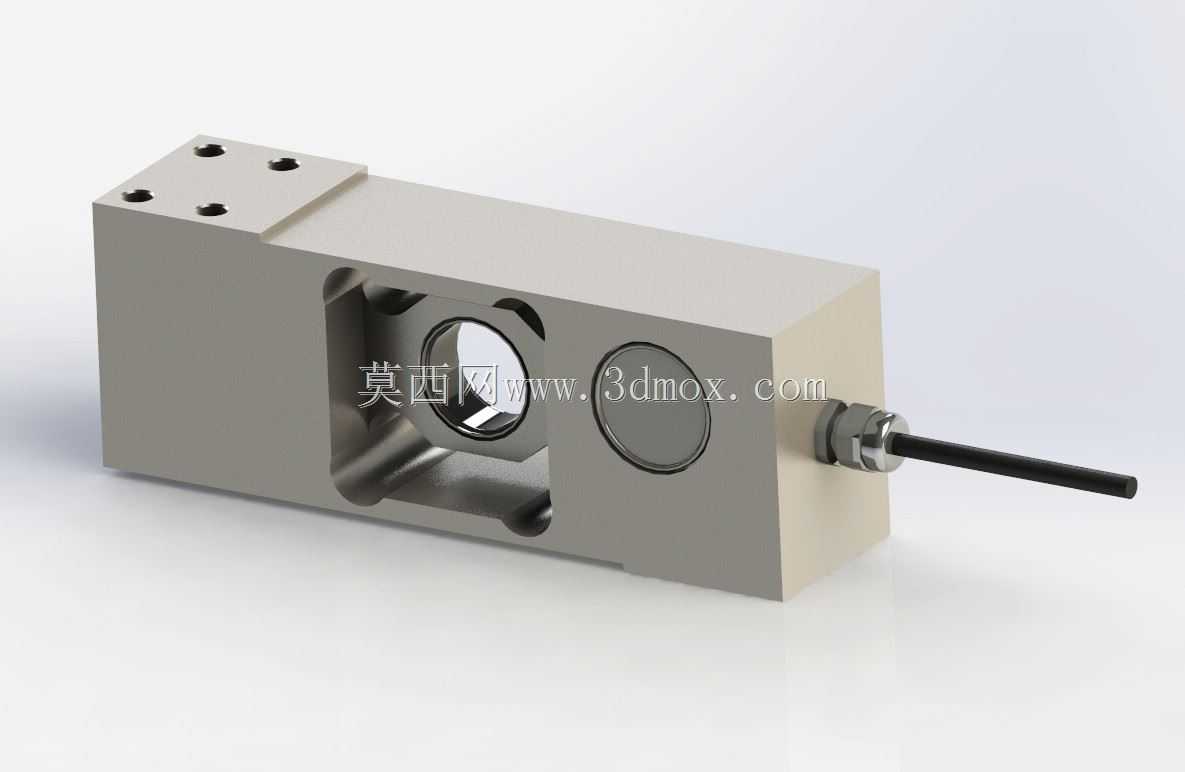

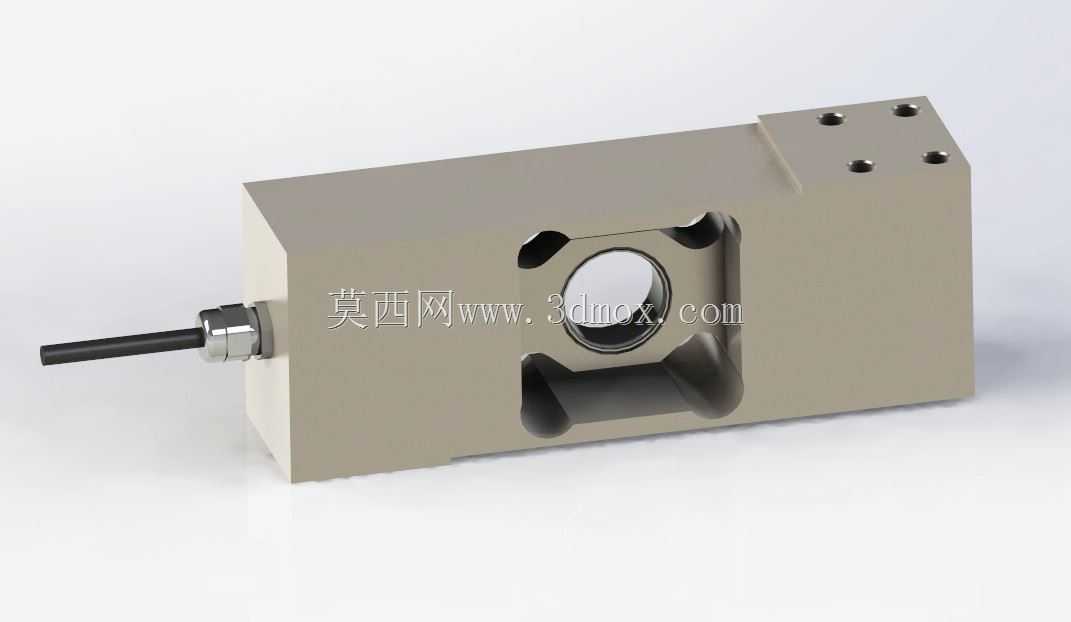

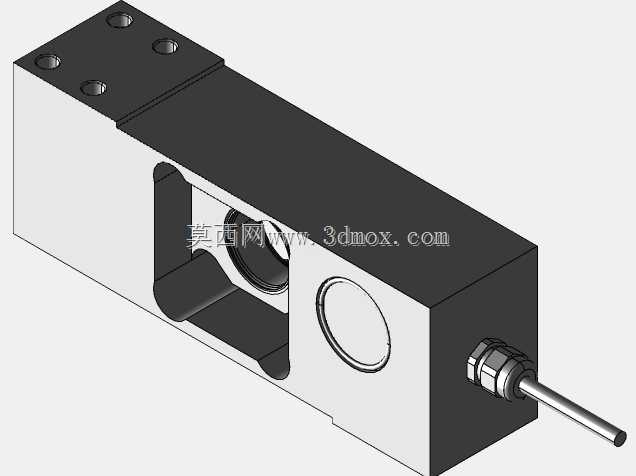

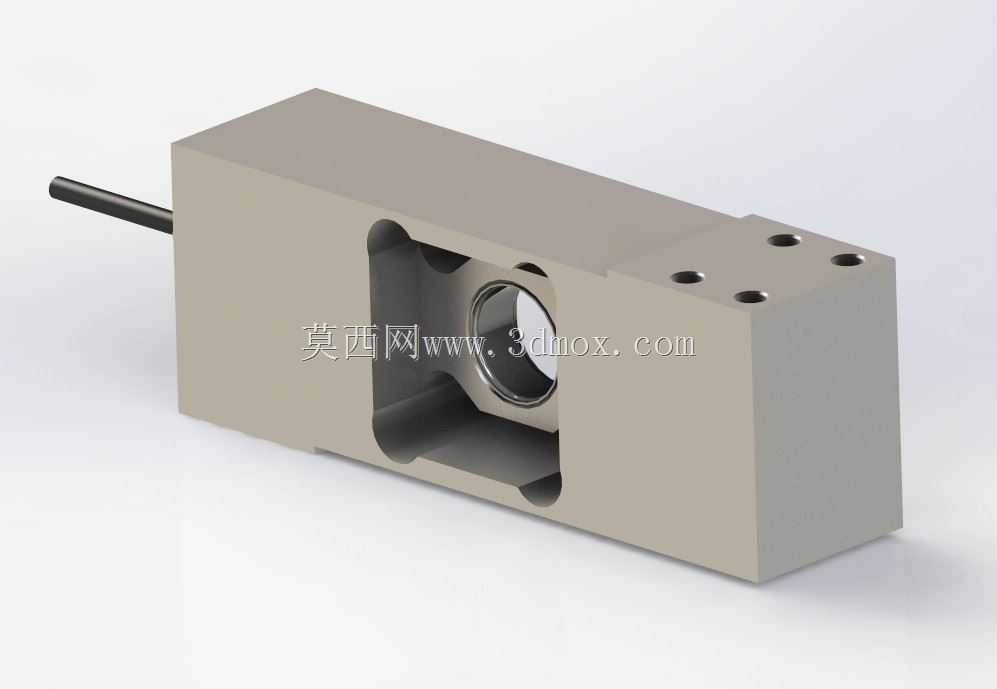

　　这款偏心称重测力元件，核心适配800x800mm规格的工业称重平台，在食品加工配料工位、潮湿环境仓储检重、户外小型地磅、化工原料灌装称重这类对防护等级有硬性要求的场景中，能稳定输出重量信号。从结构设计逻辑来看，整体采用长方体悬臂梁式本体，弹性体区域做了对称式镂空减重与应力集中槽设计，应变片贴装区域被完全包覆在不锈钢壳体内部，出线端做了密封压合处理，配合整体不锈钢材质的本体加工，实现IP68级别的防水防尘能力，可直接在冲洗工况、高湿度粉尘环境下长期使用，无需额外加装防护外罩。安装端预留了四个对称分布的螺纹安装孔，可直接通过螺栓固定在设备安装基座上，受力端的平面加工精度控制在较高公差范围内，保证加载时力的传递路径垂直无偏载，

　　即使加载点偏离传感器中心一定范围，也能通过内部的应变片桥路补偿，输出精准的重量信号，降低平台安装时的对位精度要求，减少现场安装调试的工作量。从三维建模的细节来看，弹性体的镂空圆弧过渡处做了应力释放的圆角处理，避免长期受载出现应力集中导致的疲劳损坏，出线端的线缆接头做了防折弯的结构设计，避免设备运行过程中线缆反复弯折出现断裂。在设备选型匹配时，需要注意安装基座的平面度公差，避免安装时给弹性体施加额外的预紧应力，影响零点输出精度；加载端的连接结构要避免侧向力、扭转力直接作用在传感器本体上，可配合万向压头或者限位结构使用，进一步提升长期运行的稳定性。这类传感器的信号输出为标准毫伏级模拟信号，可直接匹配市面上主流的称重变送器、称重仪表，

　　无需额外做信号转换，在小型定量包装秤、平台检重秤、仓储货位重量监测、畜牧称重平台这类场景中，能替代普通铝合金材质的称重传感器，解决潮湿、冲洗、粉尘环境下传感器易损坏、精度漂移快的问题。建模过程中对安装孔位的中心距、受力端的高度尺寸、弹性体的壁厚都做了精准还原，结构工程师在做平台整体设计时，可以直接调用该模型做装配干涉检查，提前预留出线缆的走线空间、安装螺栓的操作空间，避免后期生产装配时出现结构干涉问题。
