FH8C型合金钢剪切梁式称重测力传感器

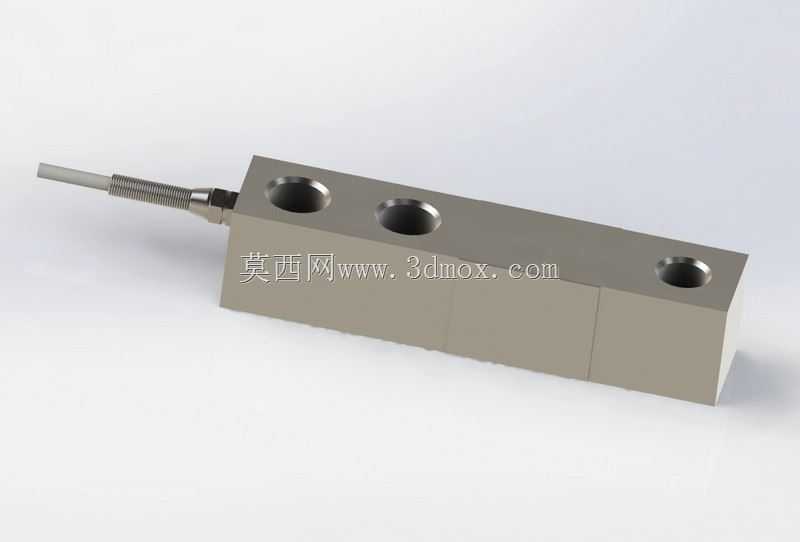

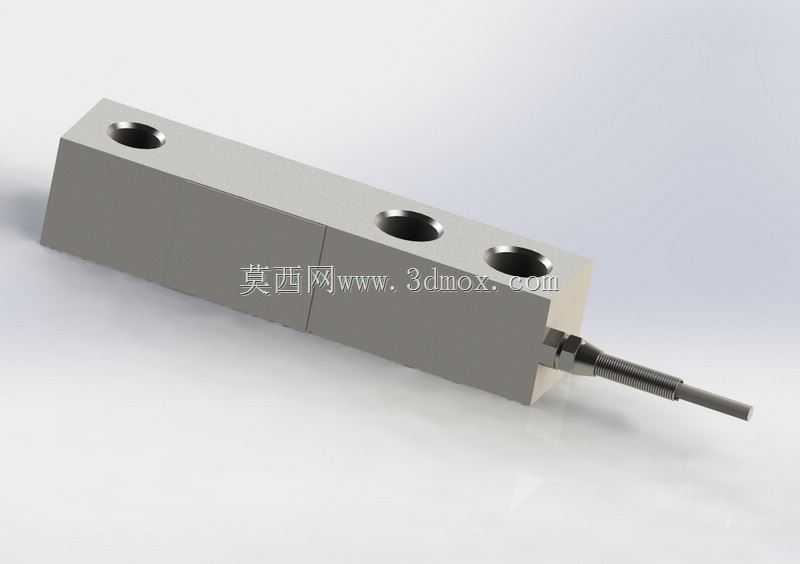

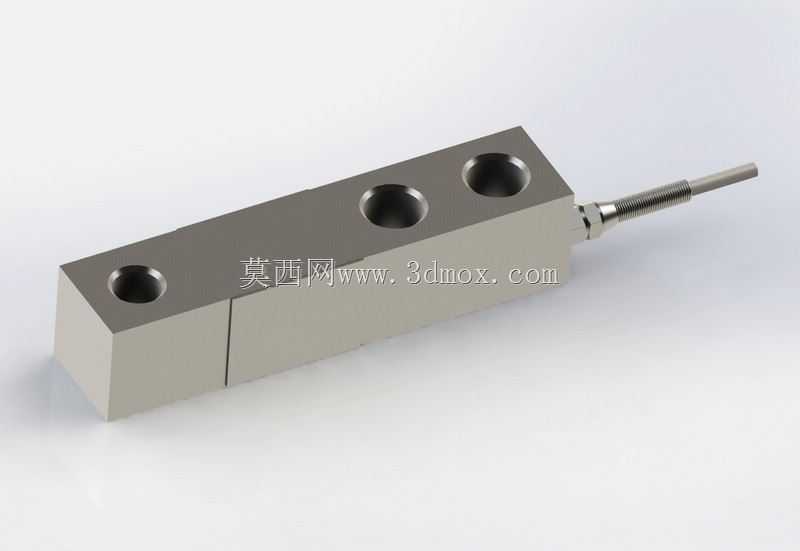

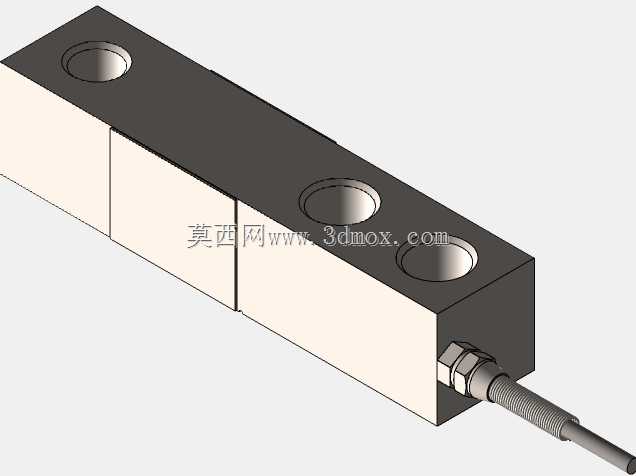

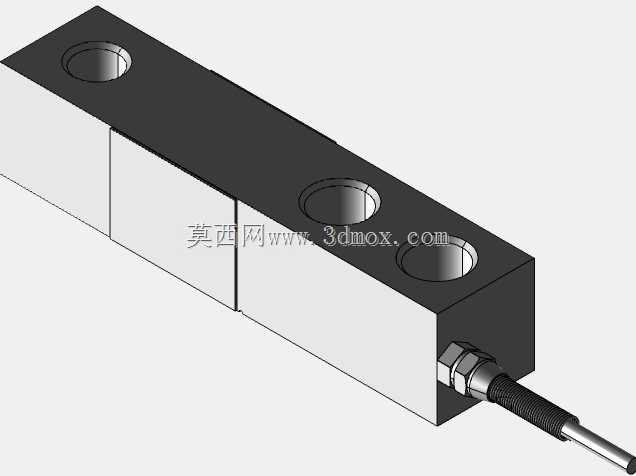

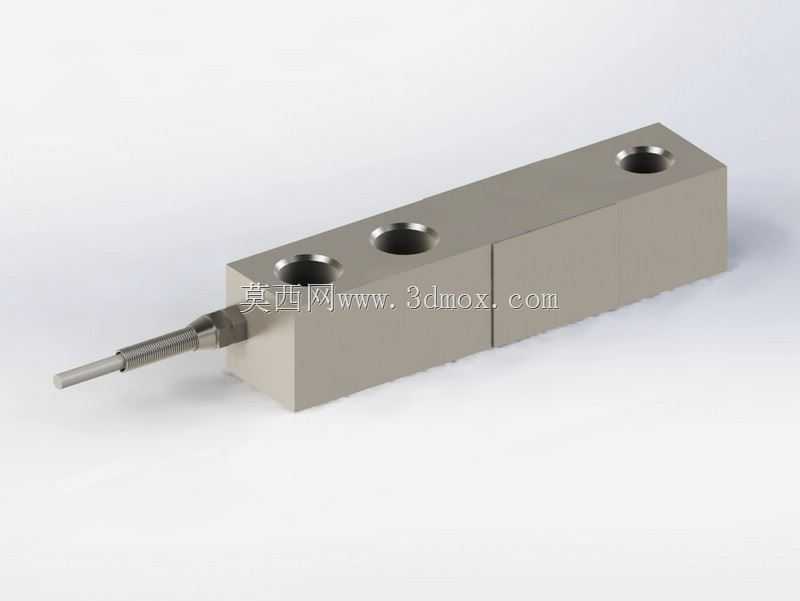

　　这款剪切梁结构的称重测力元件，目前广泛应用在平台秤、料斗称重、仓储物流分拣秤、工业配料生产线的力值检测环节，在小地磅、包装线检重工位、罐体动态称重场景中适配性极强，能稳定承载偏载工况下的力值传递，避免局部应力集中导致的测量漂移。从结构设计逻辑来看，整体采用长方体合金钢基体加工，剪切梁的核心应变区布置在梁体中段，三个贯穿式安装孔沿梁体长度方向等距排布，安装时可通过螺栓直接固定在设备安装基座上，出线端采用金属螺纹护套线缆，能避免设备运行过程中线缆弯折破损，同时配合IP67的密封等级，可在多粉尘、轻度溅水的车间现场长期稳定工作，无需额外加装复杂的防护外罩。设计阶段针对不同量程的载荷特性做了应变片贴片位置优化，2.5t、3t、

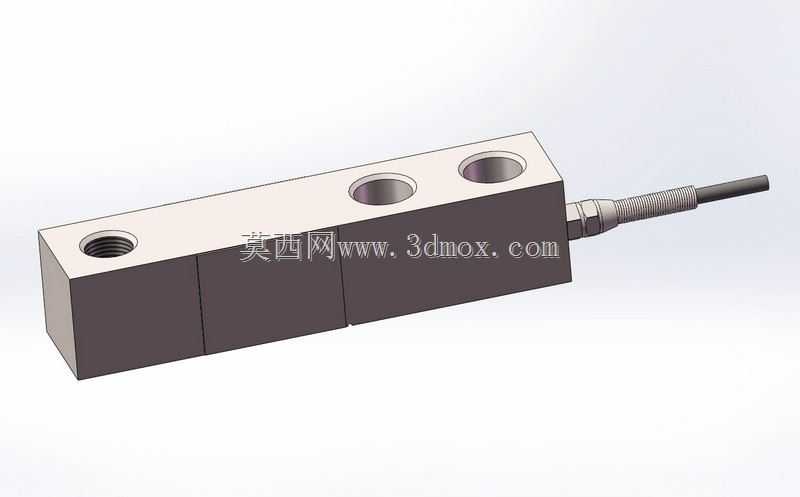

　　5t三个量程版本共用同一外形安装尺寸，安装孔位的中心距、螺纹孔深度、梁体总高完全一致，设备选型更换时无需重新加工安装基座，能直接替换同安装尺寸的同类产品，大幅降低产线改造的硬件调整成本。梁体端部的受力端采用内螺纹孔设计，可直接连接压头、传力附件或者料斗支脚，力值传递路径直接，没有多余的转接结构，能减少传力环节的力值损耗，保证测量精度的稳定性。从安装边界来看，梁体安装时需要保证基座安装面的平面度公差控制在0.1mm以内，固定螺栓的预紧力要符合对应量程的扭矩要求，避免安装面不平导致梁体受附加弯矩，影响零点输出和线性精度。出线端的线缆需要预留至少100mm的弯曲半径，避免靠近设备的运动部件，防止运行过程中线缆被拉扯磨损。在实际工况适配中，

　　这类剪切梁传感器抗偏载能力优于柱式传感器，对于料仓加料过程中物料偏置、平台秤上货物放置位置不固定的场景，能保证测量误差控制在允许范围内，不需要额外做复杂的载荷均布结构。基体采用合金钢材质做整体淬火处理，表面做防腐镀层，长期承受交变载荷时不会出现塑性变形，疲劳寿命能满足工业现场长期连续运行的要求，应变区的密封采用焊接密封工艺，相比胶封结构，防潮防腐蚀性能更优异，在冷链仓储、食品加工车间这类有湿度要求或者定期冲洗的场景也能稳定工作。
