M18螺纹剪切梁称重传感器调平支撑脚

　　这款带M18×1.5外螺纹的支撑调平件，主要配套剪切梁式称重传感器使用，常见于小量程平台秤、工业检重台、配料工位称重架、小型料仓称重支撑结构中，是称重系统安装阶段必不可少的调平承载部件。实际现场安装时，地面平整度往往存在毫米级偏差，若传感器安装基面存在倾斜，会导致剪切梁受力方向偏离设计轴线，引入侧向分力，直接造成称重示值误差增大、长期使用后传感器应变片疲劳损坏的问题，该调平脚的核心作用就是通过自身结构补偿地面不平整量，保证传感器始终沿垂直方向承受载荷。

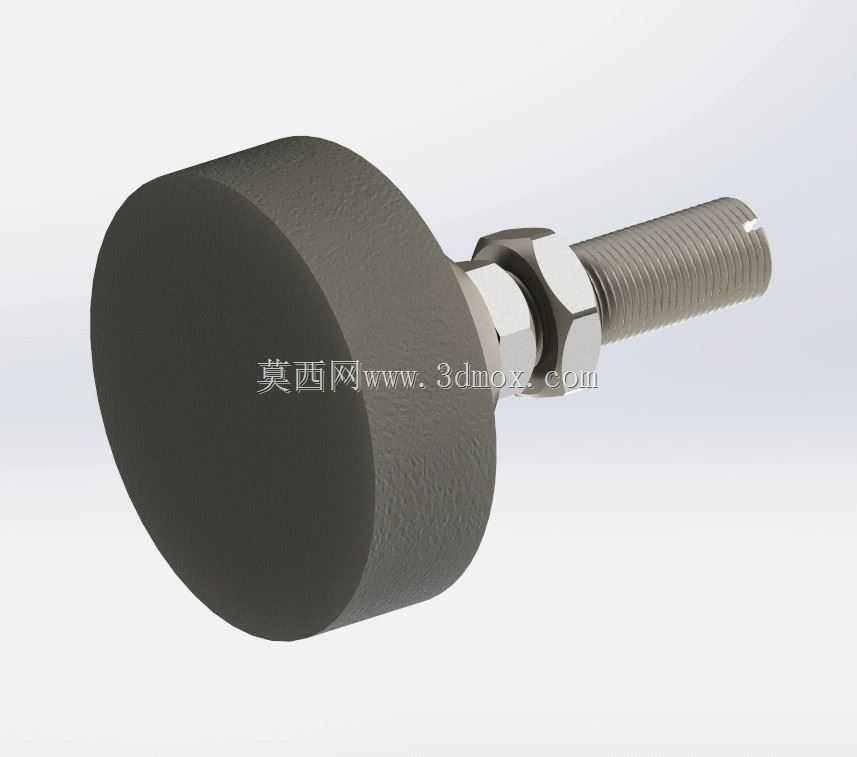

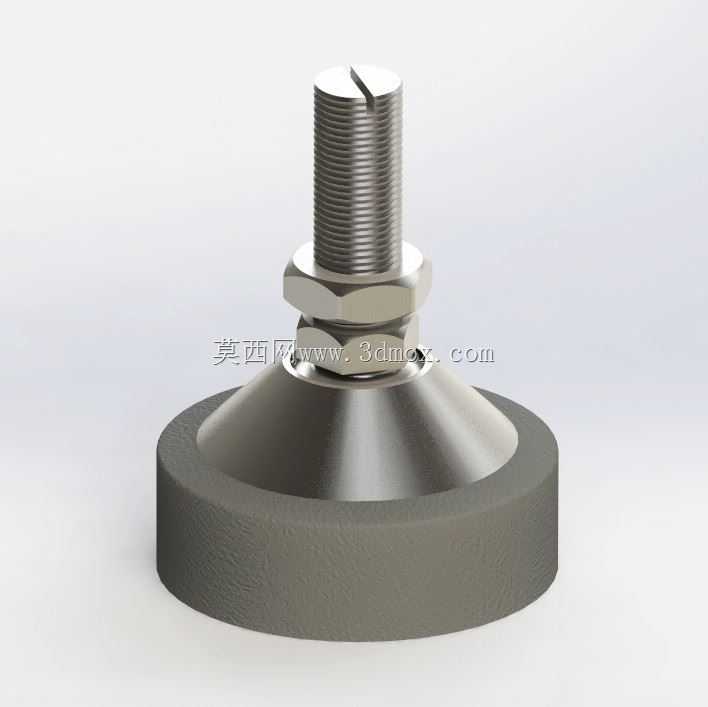

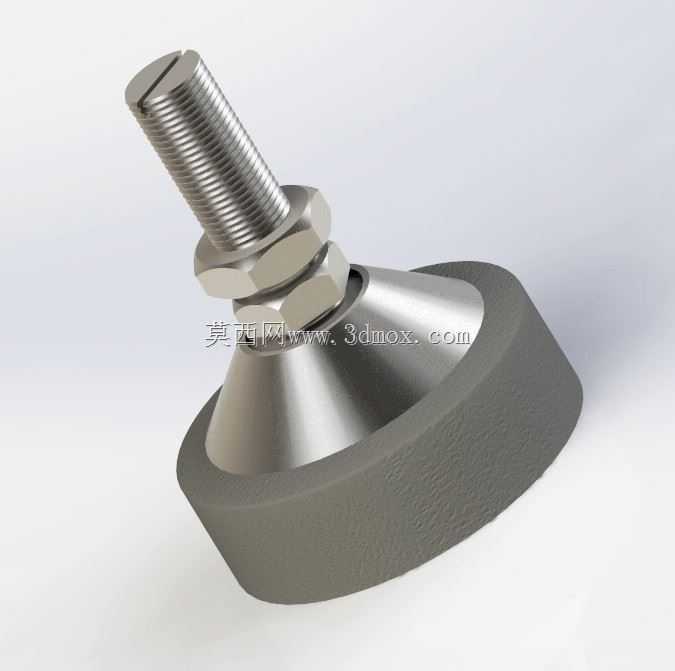

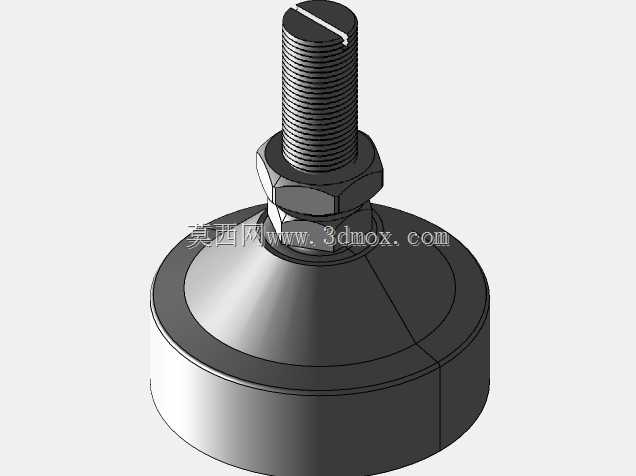

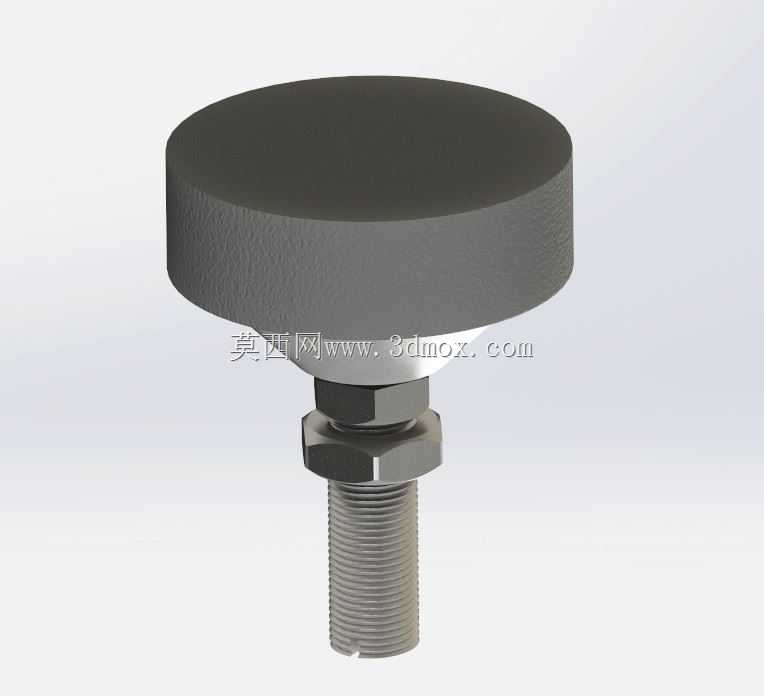

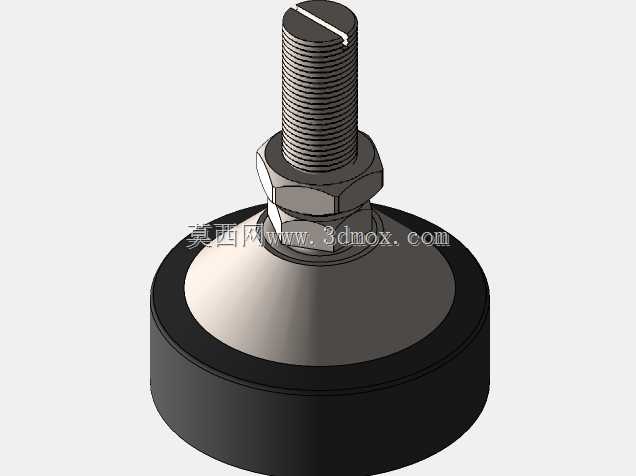

　　结构设计上，底部采用大直径尼龙包覆防滑底座，接触地面的底面做了哑光防滑纹理处理，既可以增大与水泥地面、环氧地坪、钢制平台面的静摩擦力，避免设备受侧向力时发生滑移，又能通过尼龙材质的微量形变吸收部分高频振动，减少现场振动对称重信号的干扰。上部锥形金属承座与底座之间采用球面自适应配合，允许承座相对于底座产生最大5度的角度偏转，当地面存在倾斜时，承座可自动贴合传感器安装底面，保证螺纹轴线与传感器受力轴线重合，不会对传感器产生附加弯矩。

　　上部的M18×1.5细牙外螺纹，适配市面上绝大多数额定载荷100kg到5t的剪切梁称重传感器端部安装螺孔，配套的两个六角锁紧螺母，一个用于调整支撑脚的总伸出高度，调整范围覆盖0到50mm的安装高度差，满足不同现场的安装高度需求，另一个用于锁紧防松，调整到位后拧紧螺母即可锁定高度，避免设备运行过程中螺纹松动导致的高度变化、称重失准。安装边界方面，底座最大直径为80mm，安装时需要在传感器下方预留至少90mm的平面安装空间，螺纹旋入传感器的深度建议控制在15mm到20mm之间，既保证足够的连接强度，又避免旋入过深顶触传感器内部结构造成损坏。

　　在称重系统搭建过程中，这类调平脚的选型直接影响整套称重设备的长期稳定性，相比普通固定支撑脚，自适应球面结构可以抵消安装面的平行度误差，不需要现场打磨基面或者加装调整垫片，能大幅缩短现场安装调试的周期，同时减少后期维护中因基础沉降、地面变形带来的重新校准工作量。日常使用中，金属承座部分采用碳钢镀锌处理，具备基础的防锈能力，可适应普通工业车间的潮湿、多尘环境，底部尼龙底座耐磨损、抗油污，不需要额外的润滑维护，长期受压后形变量小于0.1mm，不会对称重精度产生额外影响。
