螺纹安装式电缆电线张力检测传感装置

　　这类张力检测装置主要面向线缆、绳索类柔性构件的张紧力实时监测场景，在电线电缆生产收卷、通信线缆架空布设、起重设备钢丝绳张紧控制、纺织纱线张力调控等工况中都有广泛应用，核心作用是将柔性构件承受的轴向张力转化为可采集的标准电信号，为设备的张力闭环控制提供精准的力值反馈，避免因张力过大导致线缆拉断、内层芯线损伤，或是张力过小引发的松线、缠绕、走线偏移等生产故障。

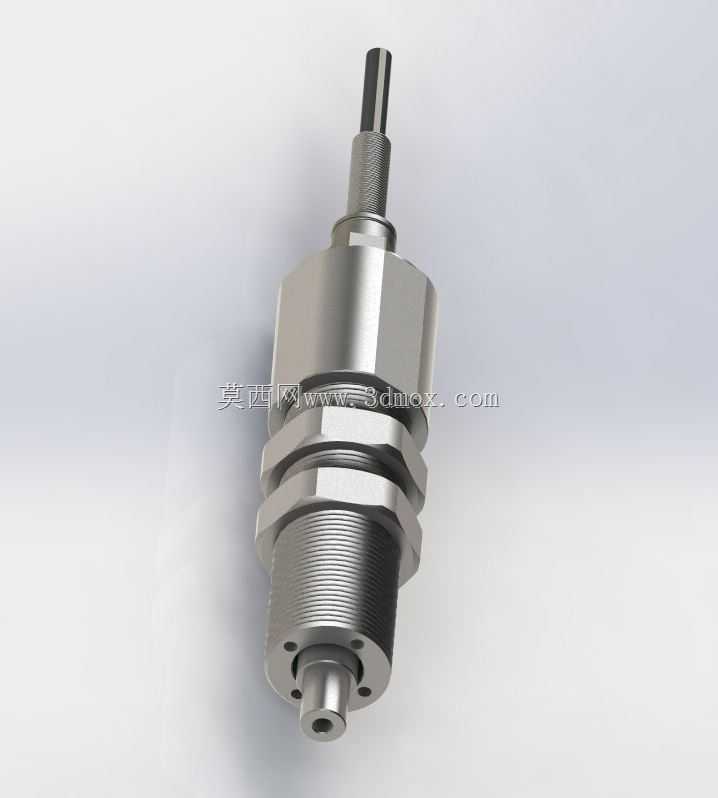

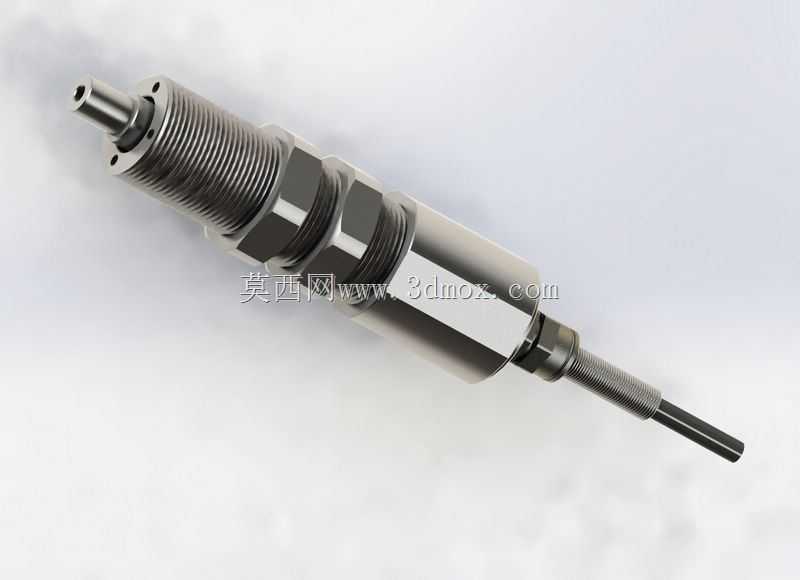

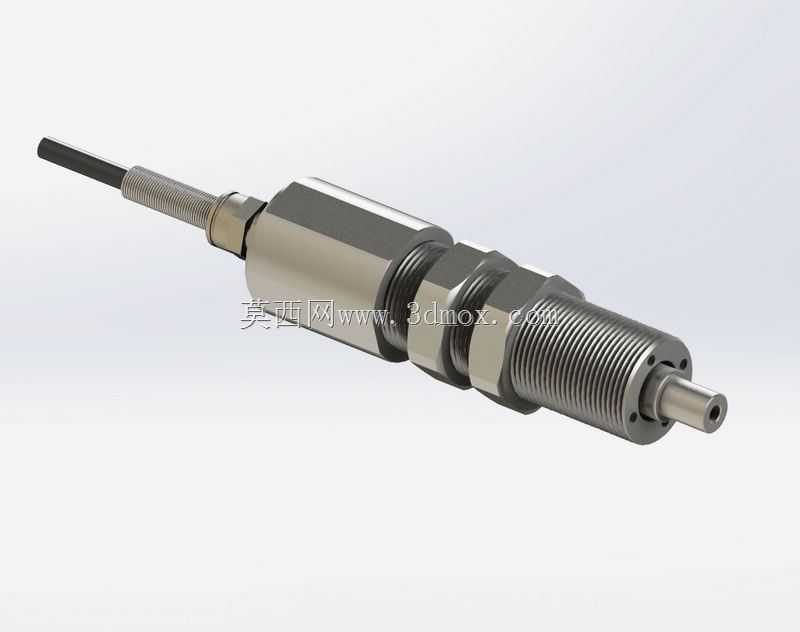

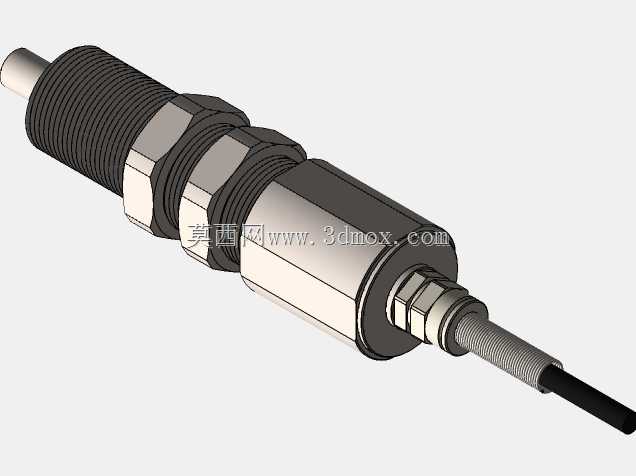

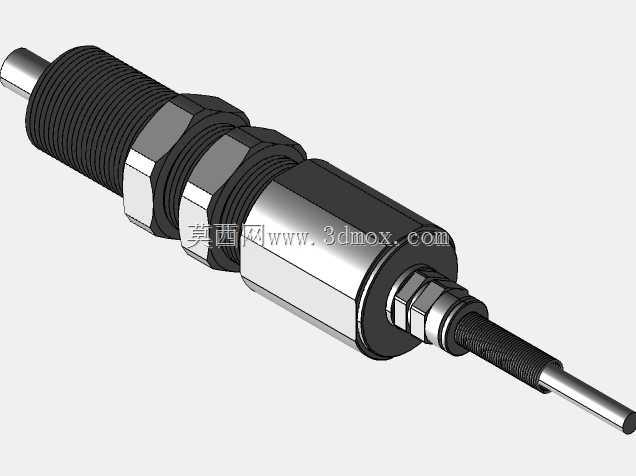

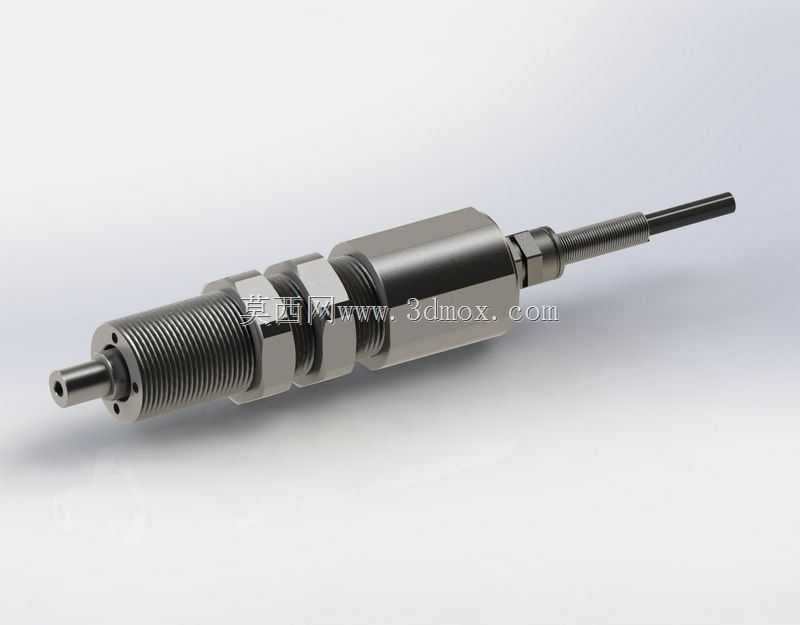

　　从结构设计来看，该装置采用通体圆柱式构型，主体检测段外侧加工有连续外螺纹，配套锁紧螺母可实现穿壁式安装，安装时仅需在设备安装面板或机架立板上加工对应规格的螺纹过孔，将传感主体穿入后通过两侧螺母锁紧固定即可，无需额外设计复杂的安装支架，能大幅缩减设备集成时的结构设计工作量。装置一端为出线端，采用铠装防护线缆引出信号线路，可适配工业现场存在油污、切削液飞溅、轻度粉尘的复杂工况，出线端与主体衔接处做了密封过渡处理，能避免外部杂质侵入传感核心腔室；另一端为受力接触端，设计有小直径导向轴头，使用时待测线缆或绳索可通过配套导轮结构将张力直接作用在该轴端，力传递路径短，能有效减少中间传力环节带来的测量误差。

　　设计过程中优先考虑了力值传递的同轴度要求，主体各段外圆、螺纹段、受力轴头均采用同一加工基准，保证安装后受力方向与传感核心的应变敏感方向完全重合，降低侧向分力对测量精度的干扰。外螺纹的公称尺寸、螺距均选用工业通用标准规格，安装孔加工无需定制特殊刀具，普通攻丝设备即可完成加工，安装边界的预留空间仅需满足螺母锁紧的扳手操作空间即可，整体径向占用空间小，可集成在走线通道狭窄的小型线缆处理设备中。装置的受力端做了圆角过渡处理，避免应力集中导致的构件疲劳损坏，同时可减少与配套导轮配合时的边缘磨损，长期运行下的力值稳定性更有保障。

　　在实际选型适配时，可根据待测线缆的常规张力区间匹配对应量程的传感单元，安装时需注意保证待测线缆的走线方向与传感装置的受力轴线保持垂直，减少附加弯矩带来的测量偏差；信号线缆布设时需与动力线缆保持合理间距，避免强电干扰影响信号传输稳定性。该类传感装置的结构构型紧凑，没有冗余的外置结构，在移动类线缆处理设备、小型架空线缆监测点位上安装时，不会给被测构件带来额外的过大附加负载，能真实反映线缆实际承受的张紧力数值。
