FC60型压式称重测力传感器三维结构

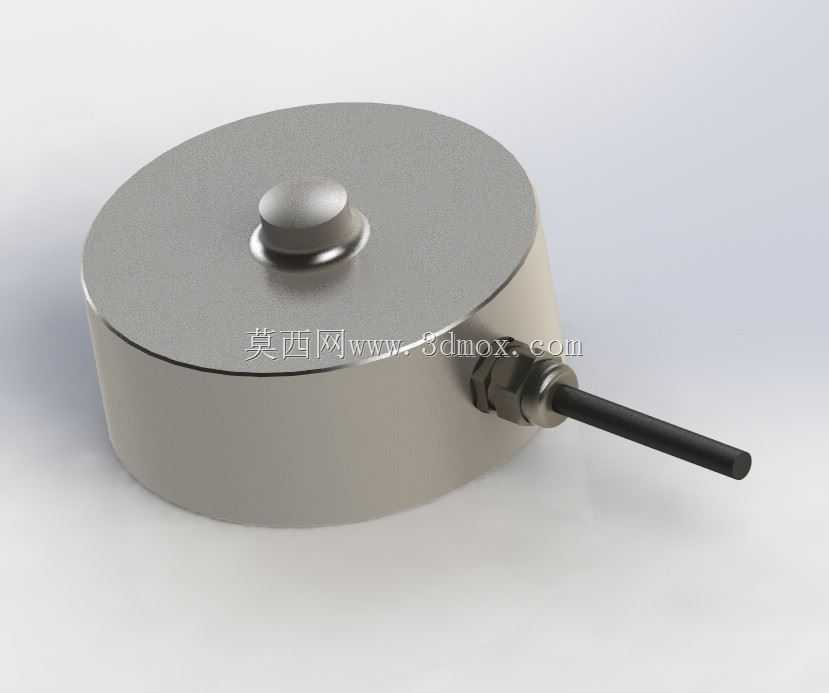

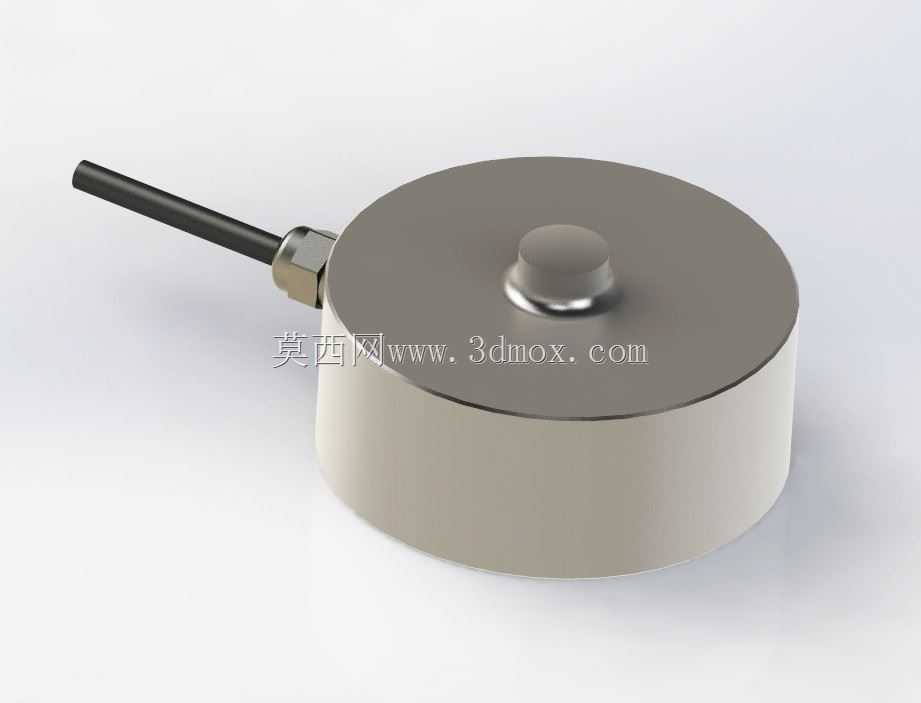

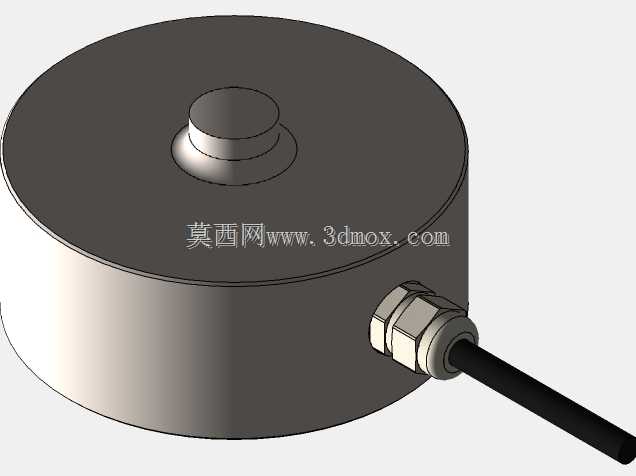

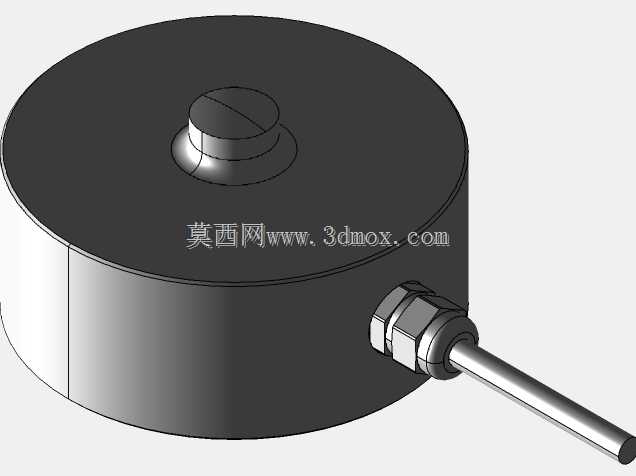

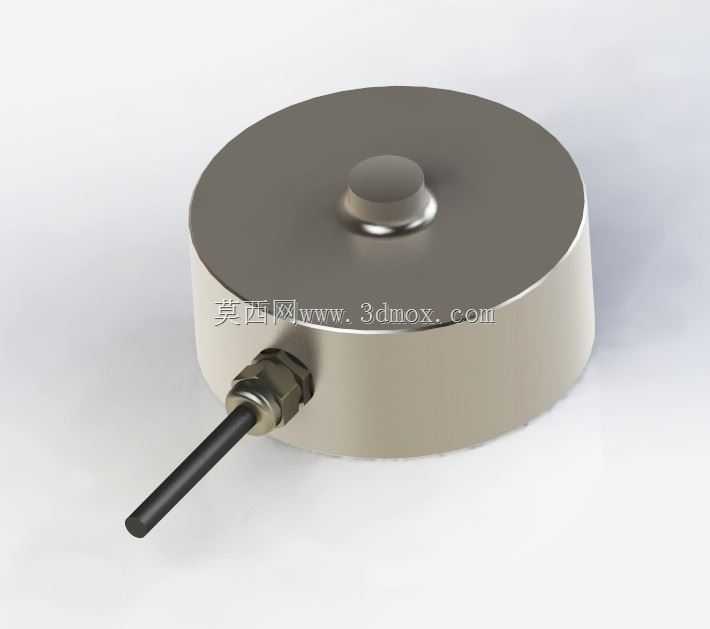

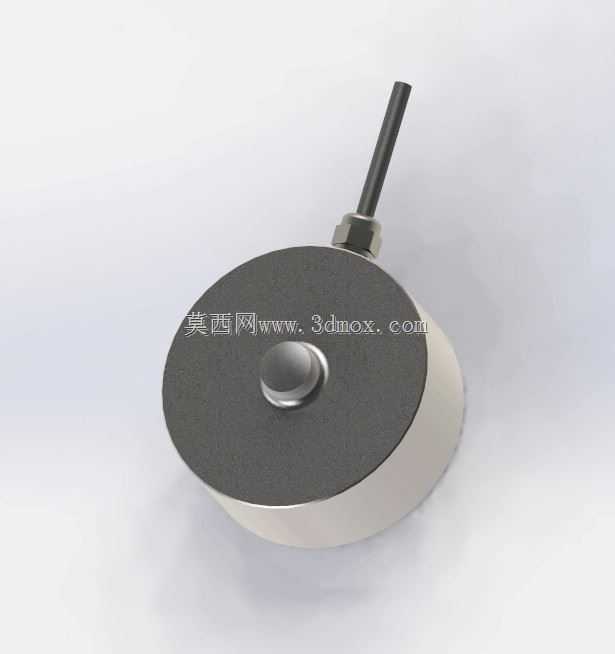

　　这款压式测力结构的设计，最初是面向工业现场小空间压向力值检测场景做的适配，日常在料仓称重工位、小型压装设备压合力校验、自动化装配线压入力监控、实验台架载荷标定这类场景里都能见到同类型结构的应用。做结构设计的时候，首先考虑的是现场安装的空间限制，整体采用薄型圆饼式主体结构，主体为金属圆柱形态，顶面中心设置凸起的球面承压头，这个结构细节是为了让压向载荷始终沿传感器轴向传递，避免偏载带来的测量误差，哪怕安装时承压面存在微小的角度偏差，球面结构也能自动找正力的传递路径，减少侧向分力对内部应变元件的干扰。侧面引出的铠装线缆接头做了密封处理，适配工业现场多粉尘、少量切削液飞溅的工况，线缆出线方向沿主体径向延伸，

　　安装时不需要在承压面上下预留额外的走线空间，上下两个安装端面都做了精加工平面处理，安装时只需要保证上下安装基座的平面度在合理范围内，通过端面贴合即可完成固定，不需要额外设计复杂的安装支架，大幅压缩了安装所需的垂直空间。从功能特性上看，该结构覆盖3kN到10kN的常用压向力测量区间，内部应变区的结构做了均化处理，保证全量程范围内的力值传递线性度，承压头的直径和主体直径的比例经过反复校核，既保证承压接触面积足够避免局部压溃安装面，又不会因为承压头过大引入额外的侧向力干扰。建模过程中对内部应变片粘贴区域的壁厚做了等强度设计，保证受载时该区域的应变均匀分布，避免局部应力集中导致的测量漂移或者结构疲劳损坏，

　　线缆接头和主体的连接位置做了圆弧过渡，减少应力集中点，提升长期受载下的结构可靠性。实际选型使用时，需要注意安装边界的预留，主体圆周方向要预留至少接头长度的走线空间，上下安装面的硬度要足够，避免长期受载后安装面出现凹陷导致力值偏移，同时要保证安装时承压方向和传感器轴线重合，偏载角度不能超过结构允许的范围，否则会带来额外的测量误差甚至损坏内部敏感结构。这类结构相比拉杆式测力结构，不需要设计复杂的拉向连接结构，安装维护更简便，适合只需要检测单向压力的工位，在小型电子衡器、工业测力工装、设备载荷监控场景中适配性很强，建模时还原了所有外部安装特征和细节结构，能直接用于设备装配的干涉校验、安装工位的布局设计。
