8M-30同步带轮精密传动构件

　　同步带轮在现代机械传动系统中承担着将旋转动力通过齿形啮合传递至同步带、再驱动从动轴完成定比传动的核心作用，8M齿型属于节距8毫米的圆弧齿同步带轮系列，相较传统梯形齿同步带，其齿面应力分布更均匀、啮合冲击更小、承载能力更强，在中高速、中重载的传动工况中得到广泛应用。这款TL 8M-30规格的同步带轮，齿数对应30齿，适配宽度30毫米的8M系列同步带，常见于自动化生产线的输送轴驱动、包装机械的主传动单元、纺织机械的罗拉传动、木工机械的进给机构以及各类专用设备的动力输出端。

　　从实际选型与装配角度看，该带轮采用整体式轮坯结构，轮缘外圆均匀分布圆弧齿形，齿顶与齿根均做圆滑过渡，避免应力集中导致的齿面早期磨损；轮体中部设置同轴通孔，用于与传动轴配合，孔壁可根据装配需求加工键槽或采用紧定螺钉锁紧，保证扭矩传递过程中轮体与轴之间不发生相对周向滑移。轮体两侧设计有高出齿面的挡边凸缘，凸缘内径略大于同步带齿背外侧宽度，工作时可约束同步带沿轴向窜动，防止设备启停、正反转切换或带张紧力波动时皮带跑偏脱落，这一结构在长中心距水平布置的传动布局中尤为关键。

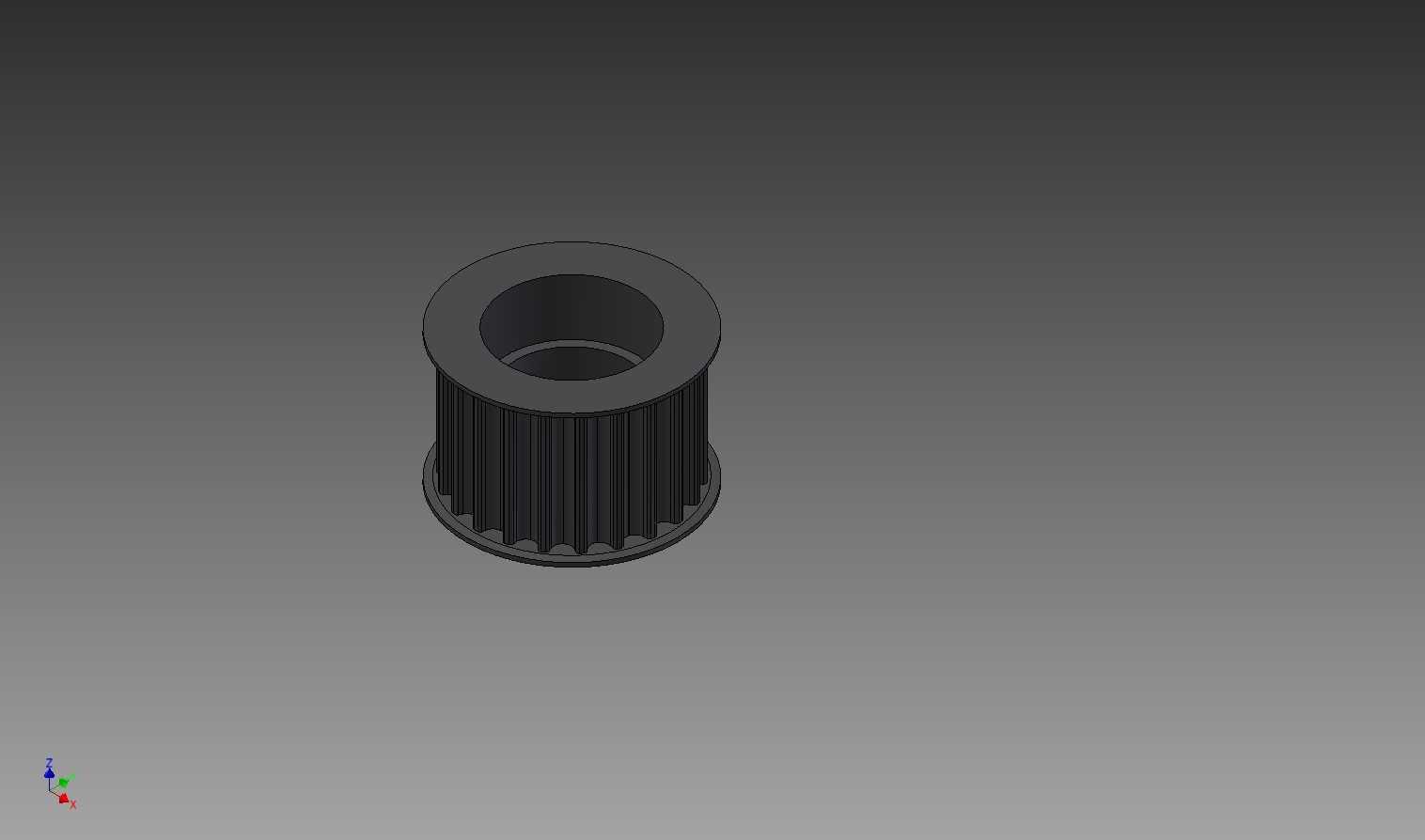

　　建模过程中首先依据8M同步带轮的齿形标准建立单齿截面草图，通过圆周阵列完成全部轮齿的成型，齿形轮廓严格贴合啮合轨迹，保证与标准同步带的齿槽完全契合；轮体内部的轮毂部分根据常用轴径范围预留配合尺寸，轮毂与轮缘之间的腹板厚度经过合理取值，既保证整体刚性，又控制轮体自重，降低高速旋转时的转动惯量。带轮的轴向总宽度以适配30毫米带宽为基准，两侧挡边的厚度、高度均参照通用安装规范设定，安装时需保证两轮的端面平行度、轴线同轴度误差控制在允许范围内，齿宽中心平面的偏移量不得超过带宽的百分之五，否则会加剧皮带单边磨损、产生异常噪音。

　　在设备维护场景中，这类带轮的齿面磨损、挡边变形是常见故障点，三维模型完整还原了齿部细节与安装基准面，工程人员可直接在模型中校验带轮与周边机架、护罩的干涉间隙，模拟皮带包角是否满足传动要求——通常小带轮的啮合包角不应小于120度，包角过小时会出现跳齿、丢转现象。针对不同的张紧结构，模型的中心孔、键槽位置可快速参数化调整，无需重新绘制整体轮廓，大幅缩短非标设备的传动系统设计周期。轮体的端面加工基准、外圆跳动公差在建模时同步标注参考，后续加工时可直接以中心孔为定位基准完成齿形切削与动平衡校验，适配常规的滚齿、插齿加工工艺，成品带轮经表面发黑或阳极氧化处理后，可进一步提升防锈能力与齿面耐磨性，满足车间多尘、多油雾的长期运行环境。
