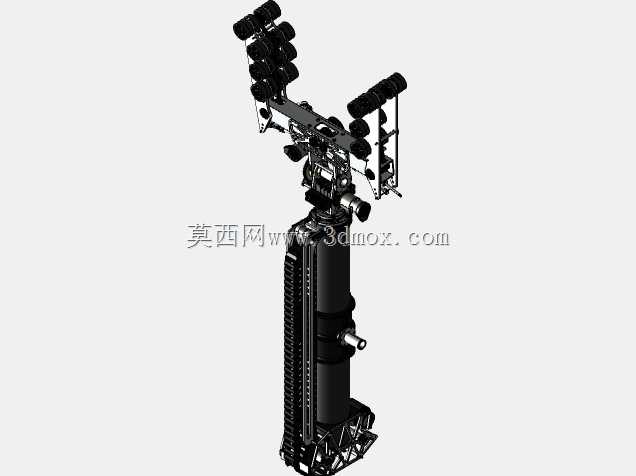

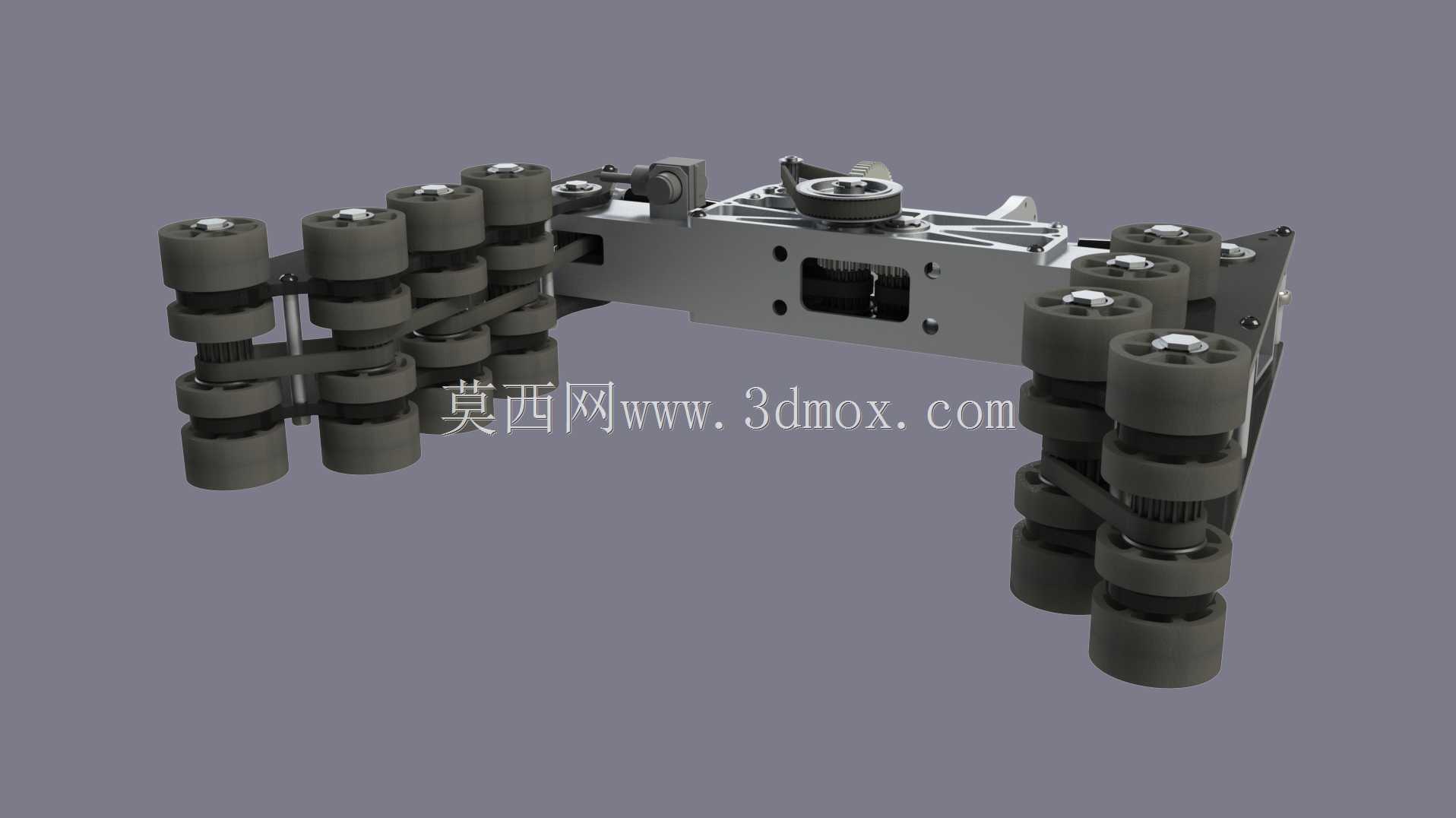

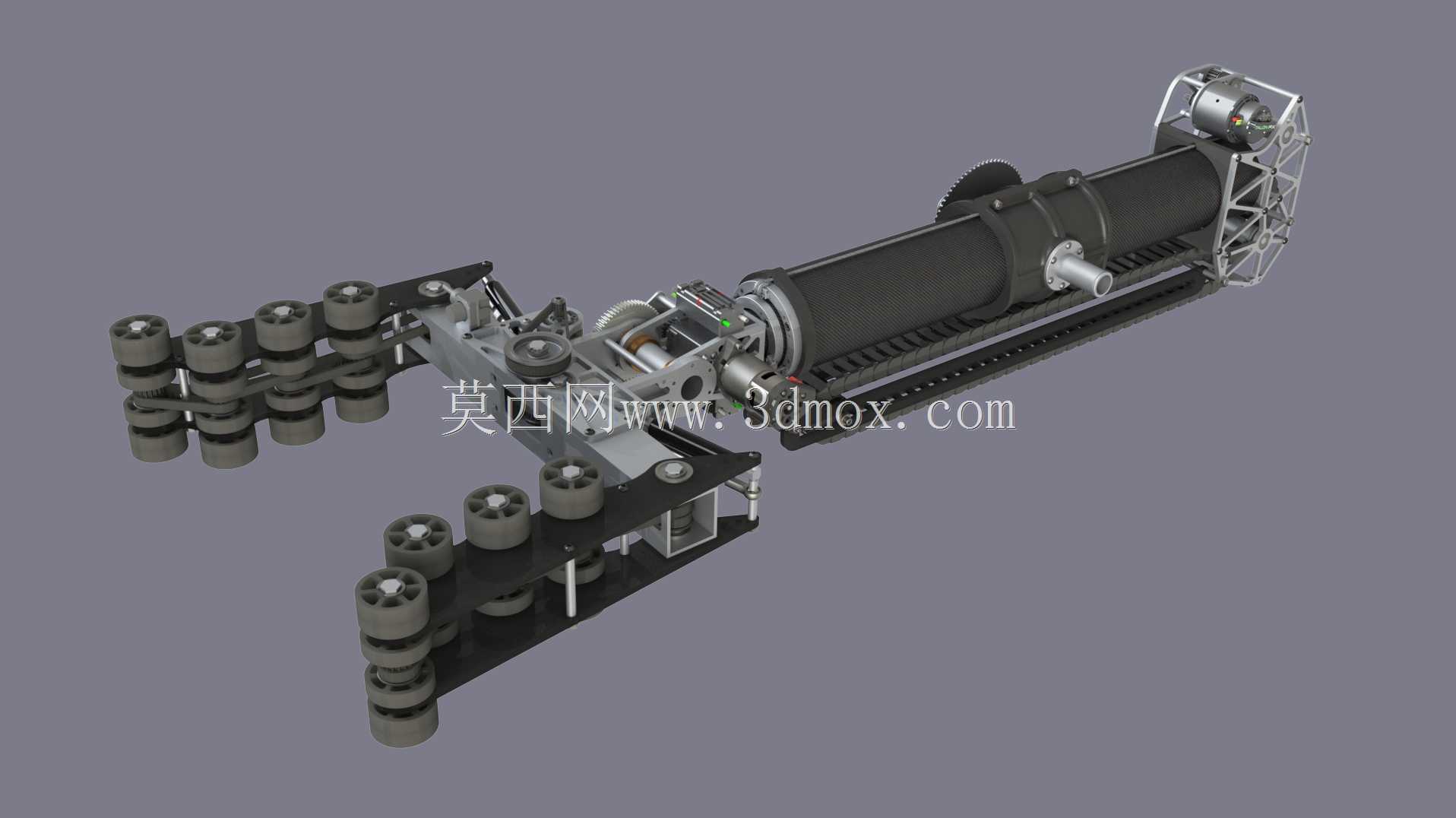

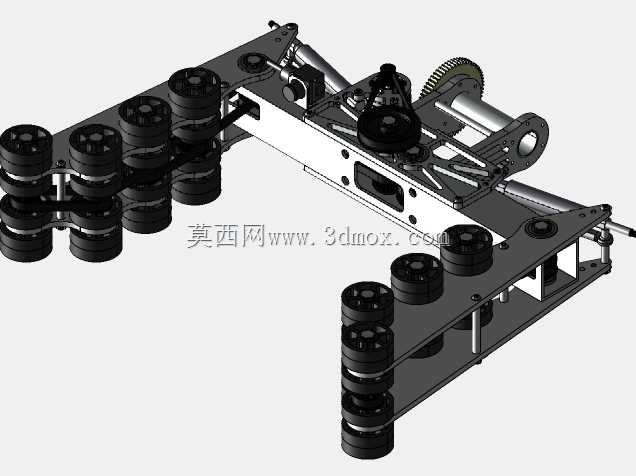

该执行机构的设计初衷是解决伸缩臂前端无适配操作端时,无法对规整块状物料进行稳定夹持转运的痛点,最初的适配场景针对13英寸标准立方体物料的夹持作业,通过局部结构参数调整,也可适配不同外形、尺寸的规整工件夹持需求,覆盖仓储物料转运、工业生产线工件上下料、特种环境下的物料抓取等多类作业场景。从结构布局来看,机构采用双侧对称排布的多组轮式夹持单元,每侧夹持单元通过联动摆臂与中部主承载架连接,摆臂之间设置铰接联动结构,可在夹持过程中自适应调整各轮组的接触位置,保证不同外形的工件被夹持时,所有接触轮都能贴合工件表面,避免单点受力导致的工件磨损或夹持滑脱问题。中部主承载架采用镂空式框架结构,在保证整体结构刚性、满足重载夹持受力要求的前提下,
尽可能降低机构自身重量,减少伸缩臂前端的负载余量占用,框架内部预留传动组件安装空间,可集成夹持力驱动单元、轮组转动驱动单元,无需额外外挂安装支架,整体结构紧凑,安装边界可匹配多数常规伸缩臂的前端接口尺寸。夹持轮采用高摩擦系数的非金属材质外圈,既可以保证与工件接触时的足够摩擦力,避免夹持转运过程中工件移位,也能减少刚性接触对工件表面造成的压痕、划伤,适配表面质量要求较高的工件转运需求。各夹持轮组采用独立的铰接连接结构,当接触表面存在小幅凹凸不平时,单组轮可自适应偏转贴合,不会因局部轮廓偏差导致整体夹持力分布不均。设计过程中优先考虑了机构的通用性,主承载架的安装接口采用标准化连接尺寸,可直接适配现有多数伸缩臂的前端安装位,
无需对原有伸缩臂结构进行大规模改造;夹持轮组的间距可通过调整摆臂的铰接孔位进行适配,针对不同尺寸的夹持对象,仅需更换对应长度的摆臂连接件即可完成调整,无需重新制作整体主体结构,大幅降低不同场景下的适配改造成本。机构的受力传递路径经过优化,夹持作业时的工件重力、夹持反作用力均通过摆臂铰接点直接传递到主承载架的主受力梁上,传动组件仅需提供夹持锁紧的作用力,无需承担工件负载,可有效降低驱动单元的负载要求,提升驱动组件的使用寿命。轮组的排布沿夹持方向分层设置,接触工件时可形成多段连续的接触支撑面,相比单组夹持块的结构,接触面积更大,单位面积压强更小,针对易变形的薄壁类工件也可实现稳定夹持,不会造成工件夹持变形。
