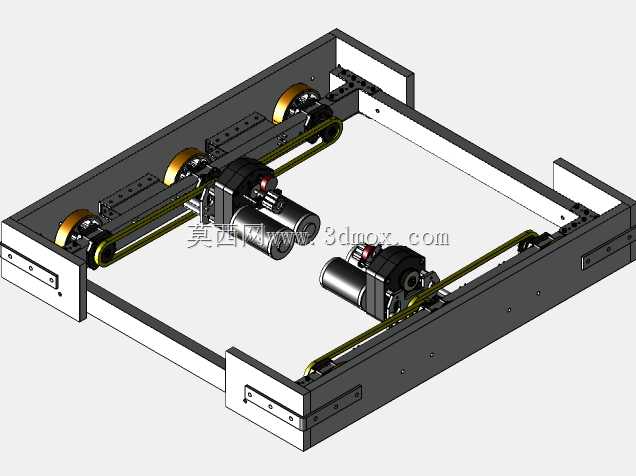

FRC竞技机器人底盘双电机传动结构

　　这套传动结构面向竞技类移动机器人的底盘驱动需求设计，整体采用框架式安装布局，所有驱动部件、传动轮系、张紧结构均集成在矩形底盘框架的内侧空间，不会额外占用底盘上部的任务执行机构安装区域，适配竞赛场景下紧凑的整机尺寸限制。从实际应用场景来看，这类传动结构需要承受竞技过程中的频繁启停、瞬时冲击载荷，以及变向过程中的轮系差速受力，因此在布局上采用双电机对称布置的方案，每侧轮组由独立的驱动单元提供动力，通过同步带实现电机输出轴与行走轮轴的动力传递，相比齿轮直驱的方案，同步带传动具备一定的缓冲吸震能力，能抵消竞技过程中轮组遇到障碍物时产生的瞬时冲击，避免电机输出轴受径向载荷损坏。设计过程中优先考虑了安装维护的便捷性，

　　电机安装座预留了长条形调节槽，可通过调整安装座的固定位置实现同步带张紧度的调节，无需额外设计独立张紧轮结构，既减少了整体零件数量，也降低了赛场应急维护的操作难度。行走轮的安装位置与底盘框架的侧边保持齐平，轮体突出框架下表面的高度经过匹配计算，既保证足够的接地比压应对不同场地地面的摩擦需求，也避免轮体突出过多导致整机重心升高影响过弯稳定性。框架上的所有安装孔位均采用标准化孔距设计，可兼容不同规格的行走轮、编码器安装支架的加装需求，传动路径上的带轮同轴度通过安装座的定位止口保证，装配时无需反复调整对中，能有效降低装配累积误差带来的传动卡顿、同步带偏磨问题。从安装边界来看，整套传动结构的所有部件均不超出底盘框架的外轮廓尺寸，

　　框架侧边预留的安装面可直接固定防护侧板，避免竞技过程中外部异物侵入传动区域造成带轮卡滞，电机的接线端朝向框架内侧布置，走线可沿框架内侧的型材槽固定，不会出现走线外漏被剐蹭断裂的问题。轮系的轴距、轮距参数经过匹配调校，双电机的输出特性可通过差速控制实现整机的零半径转向，适配竞技场景下快速机动、灵活变向的动作需求，传动比的选择兼顾了低速大扭矩输出与高速行进的需求，可根据不同竞赛任务的场地特点，通过更换不同直径的同步带轮快速调整传动比，无需改动整体安装布局。
