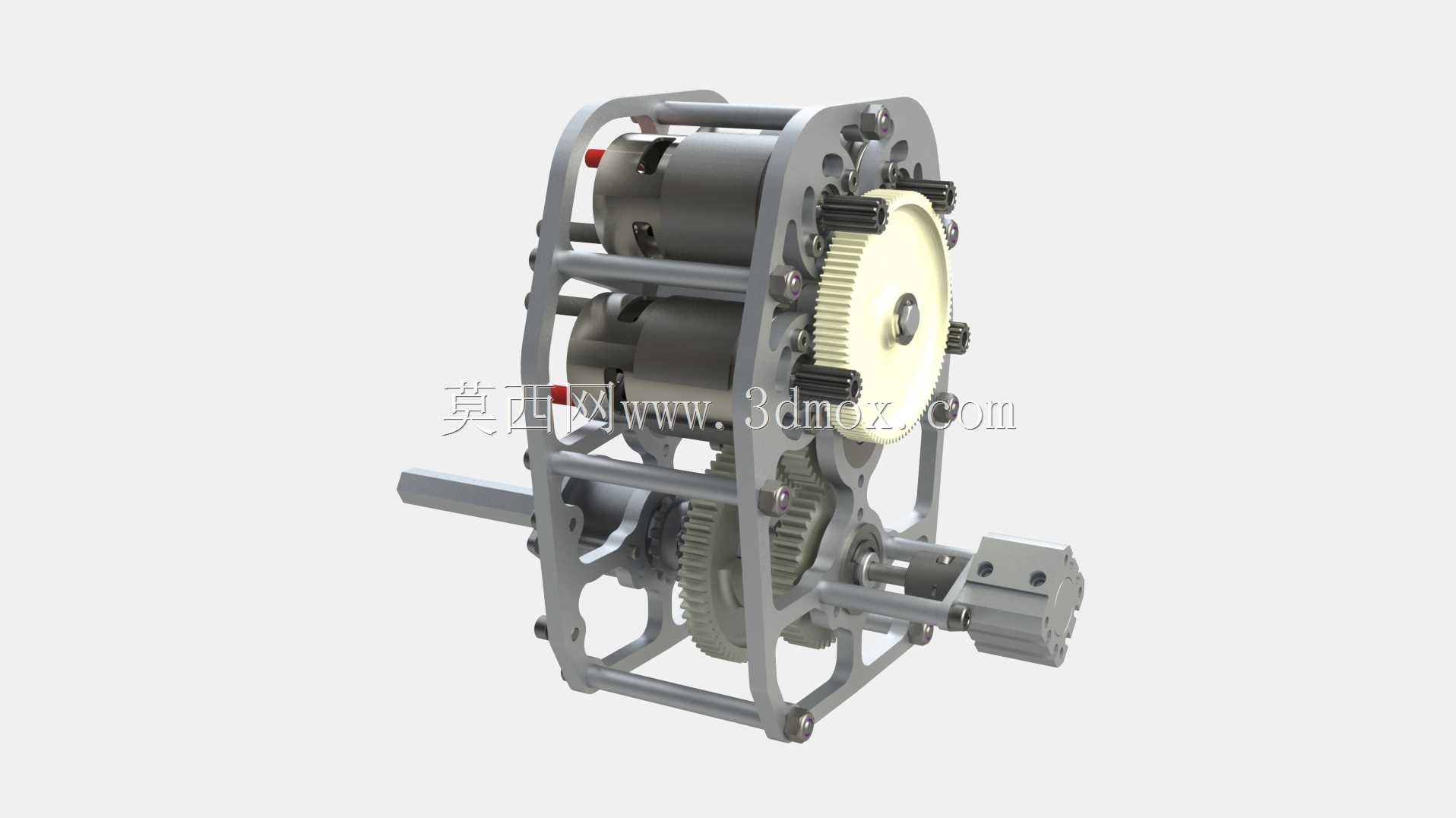

FRC机器人双速换挡传动齿轮箱结构

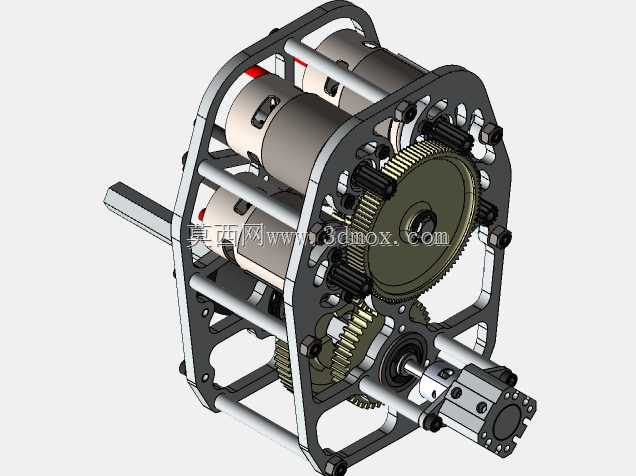

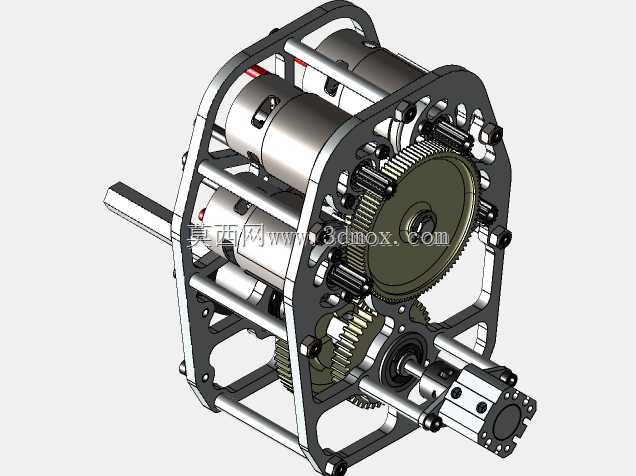

　　该齿轮箱专为FRC竞赛类移动机器人设计，核心解决机器人在竞赛场景下不同工况的动力输出匹配问题，在需要快速冲刺的直线行进路段，可切换至高速比档位获得更高行进速度，在需要攀爬、推挤对抗的重载工况下，切换至低速大扭矩档位输出足够牵引力，避免电机堵转烧坏。整套传动结构采用双电机输入布局，通过平行轴齿轮组实现两档传动比切换，传动路径经过多轮啮合校验，齿轮啮合侧隙控制在合理区间，既保证传动效率，又避免加工装配误差导致的卡滞问题。框架式的安装结构采用双侧板支撑设计，所有传动轴两端均设置轴承安装位，通过等高套筒和紧固件保证两侧板的平行度，控制轴系的安装同轴度误差，减少传动过程中的振动和噪音。换挡机构采用直齿滑移齿轮设计，换挡拨叉的行程经过精确计算，

　　确保齿轮在两个档位都能达到足够的啮合长度，不会出现脱档、打齿的问题，同时拨叉的安装位置预留了舵机驱动接口，可直接配合标准竞赛舵机实现电控换挡，无需额外设计转接结构。输入侧适配标准775规格电机的安装孔位，电机安装面设置定位止口，保证电机输出轴与传动输入轴的同轴度，减少电机轴的径向受力，延长电机使用寿命。输出轴采用外伸式设计，轴端预留标准键槽和轮系安装接口，可直接连接机器人行走轮系或者其他执行机构，输出轴的支撑跨距经过优化，可承受较大的径向载荷，适配机器人竞赛中的冲击载荷工况。整套结构的所有安装孔位均采用标准化孔距设计，可直接兼容FRC机器人常用的铝型材搭建体系，无需额外加工转接板即可快速集成到机器人整机结构中，齿轮参数经过强度校核，在给定的电机功率输入下，齿面接触强度和齿根弯曲强度均满足竞赛场景的短时过载需求，框架结构的镂空设计在保证结构刚度的前提下尽可能降低自重，减少机器人整机的负载负担。
