FRC竞赛用三电机转弯驱动轮组结构

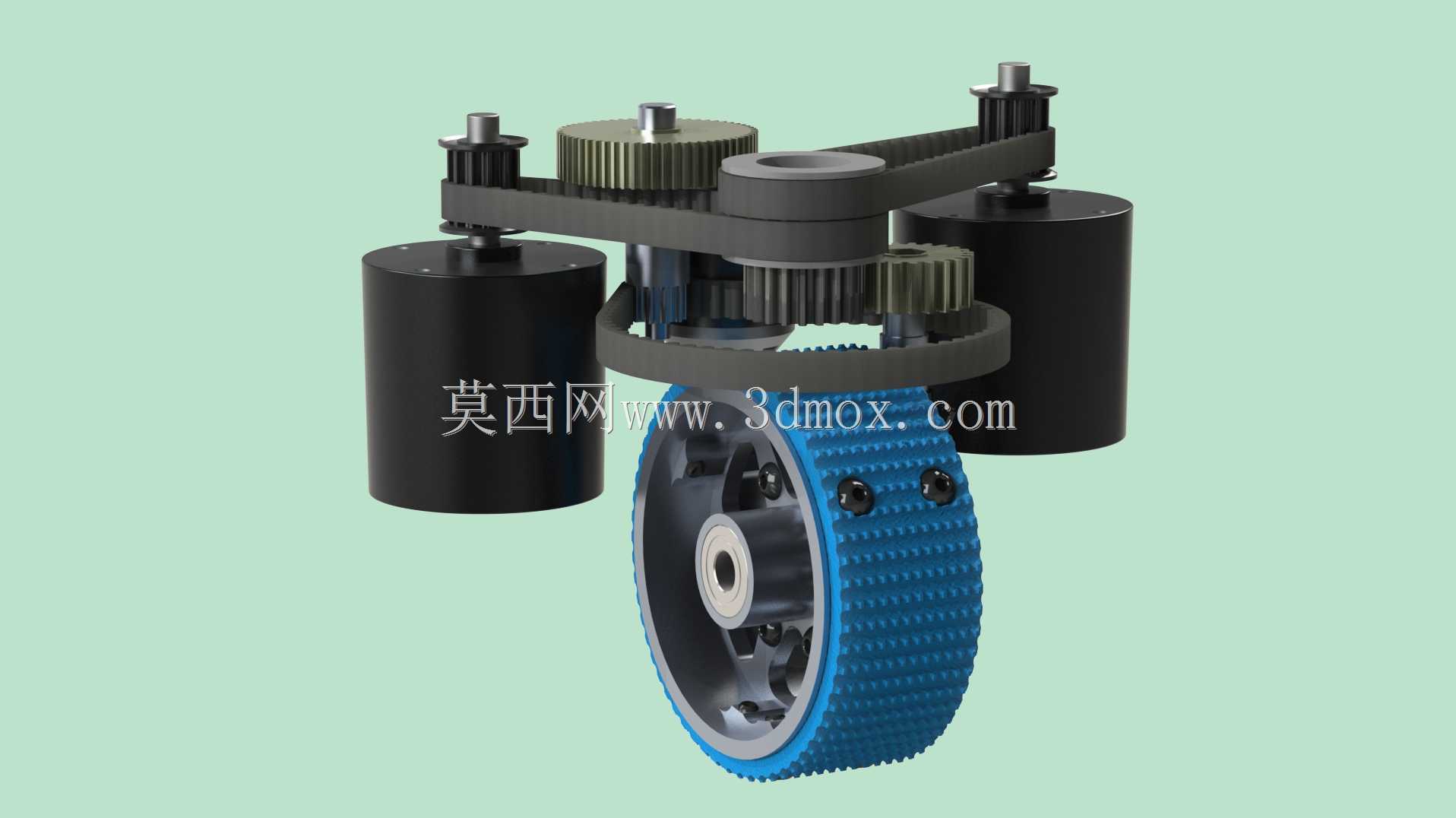

　　该轮组模块专为FIRST机器人竞赛场景开发，核心解决竞赛机器人在狭小赛场内的高动力输出、小半径转向需求，适配对抗类赛事中频繁启停、急转、冲撞的复杂工况。结构设计上采用三电机协同驱动架构，区别于常规单电机或双电机驱动轮，将两组动力输入集成于转向驱动单元内，动力输出扭矩较同规格常规轮组提升一倍，可支撑机器人在满载状态下完成急加速、顶推对抗等高负载动作。整体结构做了紧凑化封装，安装边界尺寸与市面通用SDS MK4i转向轮组完全匹配，可直接替换现有同安装规格的轮组模块，无需重新调整底盘安装孔位、上层支架布局，大幅降低参赛队伍的改装迭代成本。传动路径采用多级直齿轮啮合传递动力，齿轮组做了同轴度限位设计，电机输出轴与齿轮输入端通过定位止口配合，

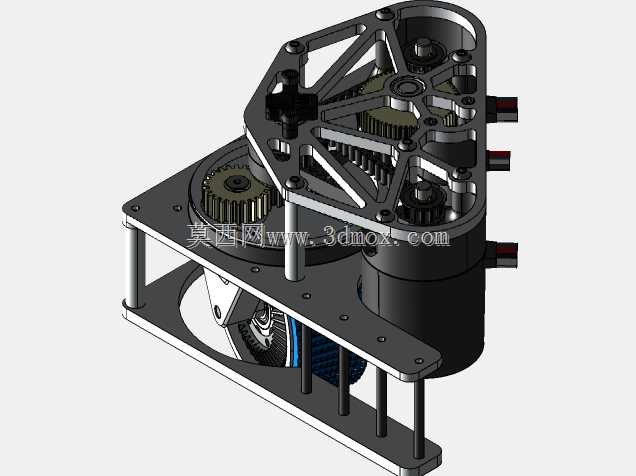

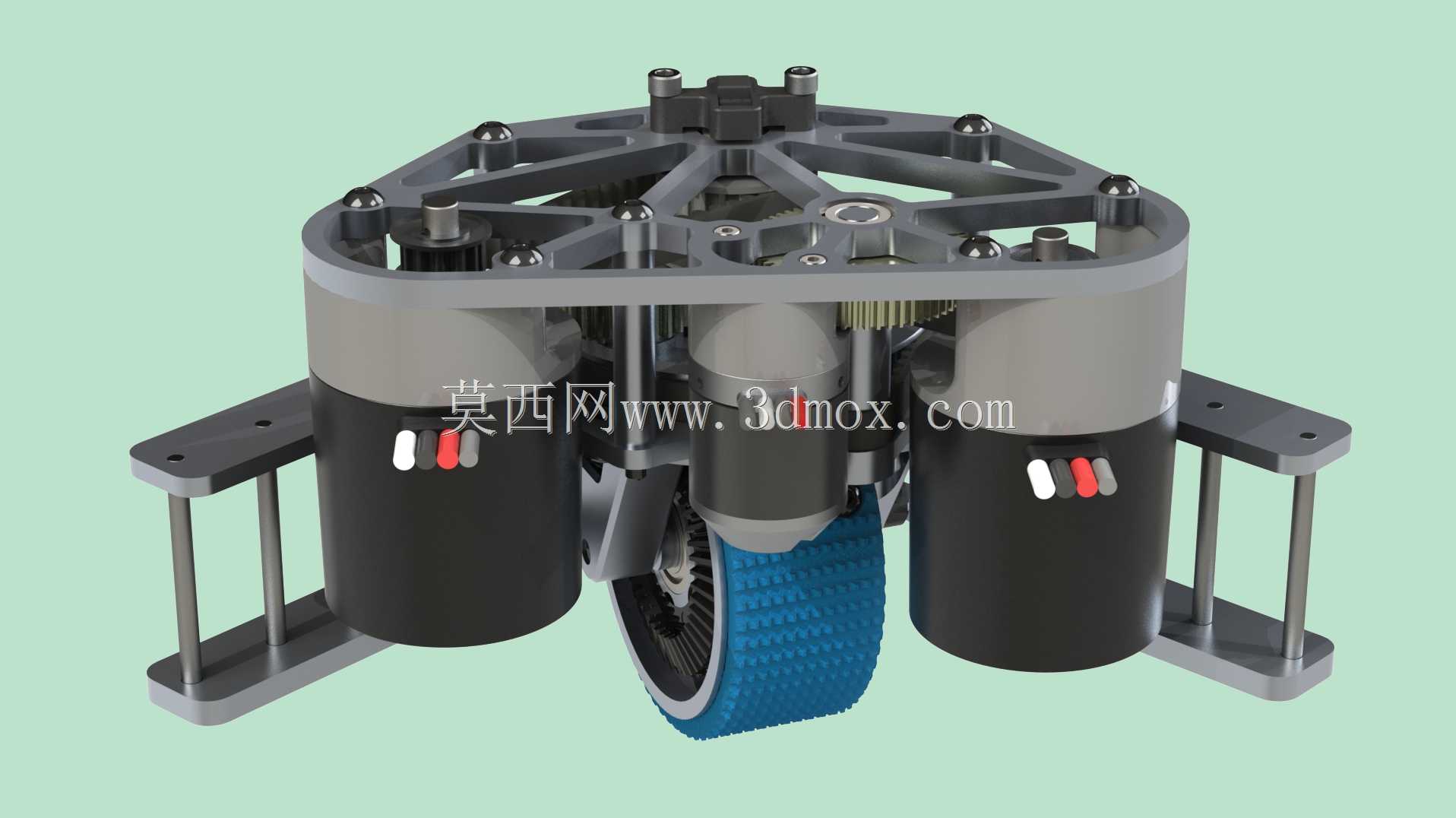

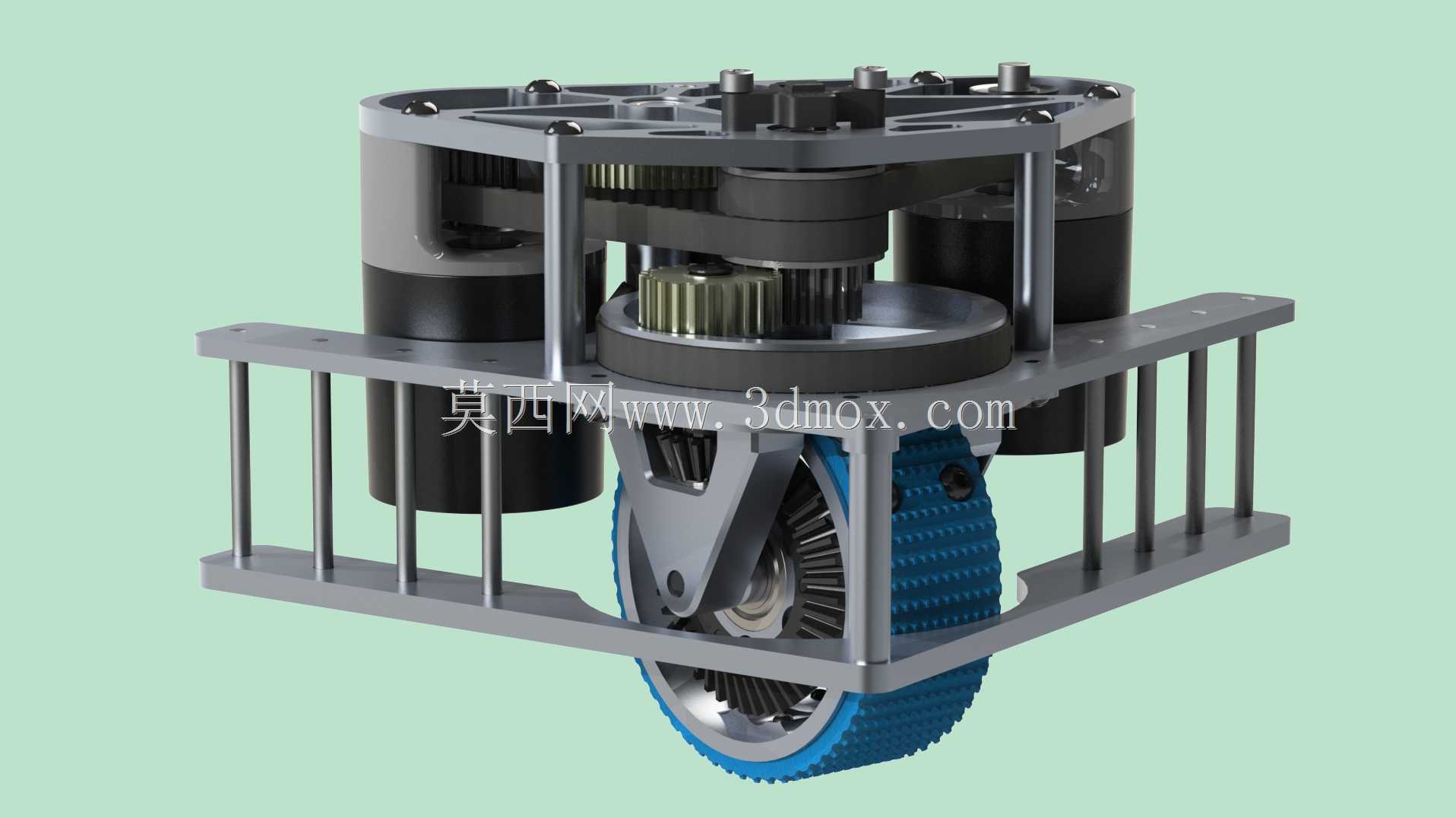

　　减少高速运转下的径向跳动，传动效率保持在较高水平，同时降低传动噪音与齿轮磨损速率。轮体采用防滑纹理的橡胶包覆结构，胎面纹路做了交错排布设计，可在竞赛场地的地毯、硬质PVC地面上保持足够抓地力，避免急转、急加速时出现打滑丢转问题。安装框架采用镂空式铝型材拼接结构，在保证整体结构刚性的前提下尽可能降低自重，框架预留的安装槽位可适配不同功率规格的直流电机，侧方的防护栏结构可阻挡赛场内的碎屑、线缆卷入齿轮啮合区域，避免传动卡滞。转向支撑部位采用集成式回转支撑结构，将转向轴承与动力输出轴做同轴集成，转向动作响应延迟控制在极低水平，配合双电机的动力输出，可实现原地自转、小半径连续转向等动作，适配竞赛中快速走位、卡位对抗的战术需求。整个模块的动力接线、传感器安装位都做了预留设计，可直接适配常规竞赛用电机控制器、转角传感器，无需额外做支架改装，结构件的受力部位都做了加厚处理，可承受赛事中的常规冲撞载荷，不会出现支架变形、齿轮错位的故障。
