FRC赛事用挤压件精准钻孔定位夹具

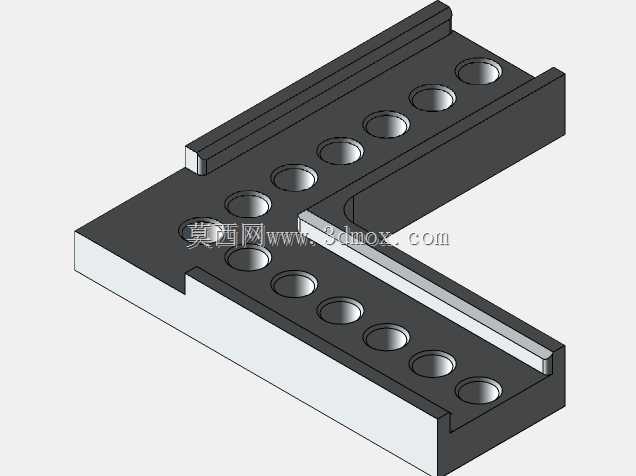

　　在青少年机器人竞赛的备赛加工场景里，很多参赛队伍没有配置专业CNC加工设备，日常零件加工多依赖台钻、手电钻这类常规非数控工具，加工挤压铝型材类零件时，孔位偏移、孔距超差是最常出现的加工问题，这套定位夹具就是针对这类加工痛点设计的专用钻孔工装。整套夹具采用L型分体式基座结构，基座上设置有连续排布的定位孔位，相邻孔位的中心距严格匹配FRC机器人搭建常用的型材安装孔距标准，基座侧边设置有与挤压型材槽口完全契合的导向凸台，使用时只需将待加工的挤压零件沿导向凸台推入夹具，靠紧定位基准面，就能快速完成零件的装夹定位，不需要反复测量划线找正孔位。从设计逻辑上看，这套夹具没有采用复杂的快换或者压紧结构，

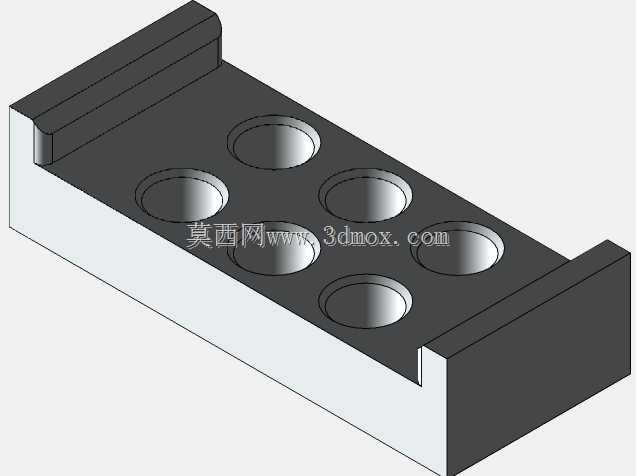

　　而是直接依靠型材自身的槽型与夹具凸台的配合实现限位，装夹过程不需要额外的锁紧件，单人操作就能在几秒内完成零件的装拆，非常适合备赛阶段小批量零件的快速加工需求。夹具上的每个定位导孔都做了倒角导向设计，钻头下钻时不会出现滑移跑偏的问题，导孔的孔径匹配常用的螺栓过孔尺寸，能直接满足FRC机器人结构件的装配孔加工要求，不需要二次扩孔修正。在安装边界上，整套夹具的基座厚度控制在常规台钻的工作台装夹允许范围内，底部为平整的安装面，可以直接通过压板固定在台钻工作台上，也可以搭配小型台钳夹持使用，不需要额外制作专用的安装转接板。夹具的导向凸台高度经过优化，既能够完全卡入挤压型材的安装槽实现可靠定位，又不会因为凸台过高导致零件取放卡顿，

　　连续加工时零件滑动顺畅，不会出现卡滞问题。实际使用中，这套夹具可以覆盖多种长度的同规格挤压型材钻孔加工，加工长型材时只需将型材沿导向槽滑动，依次对准对应的导孔位置就能完成连续多孔加工，孔位的位置度公差可以控制在装配允许的范围内，完全能满足非精密加工场景下的孔位精度要求，避免因为孔位偏差导致零件无法装配的问题，大幅降低非CNC加工条件下的型材钻孔废品率，也能减少划线找正所耗费的辅助时间，提升备赛阶段的零件加工效率。
