铝型材框架式辊道卷材搬运推车结构

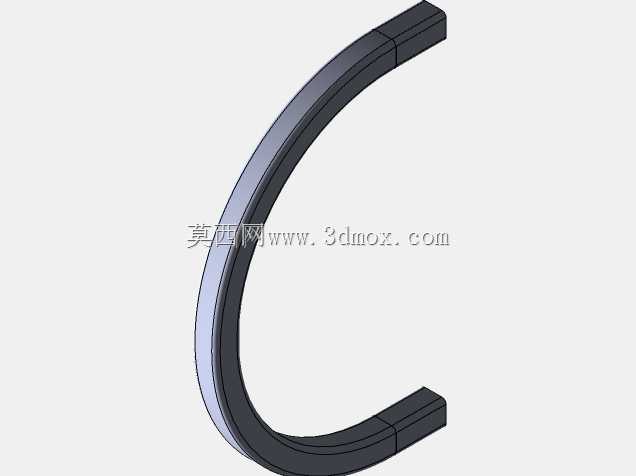

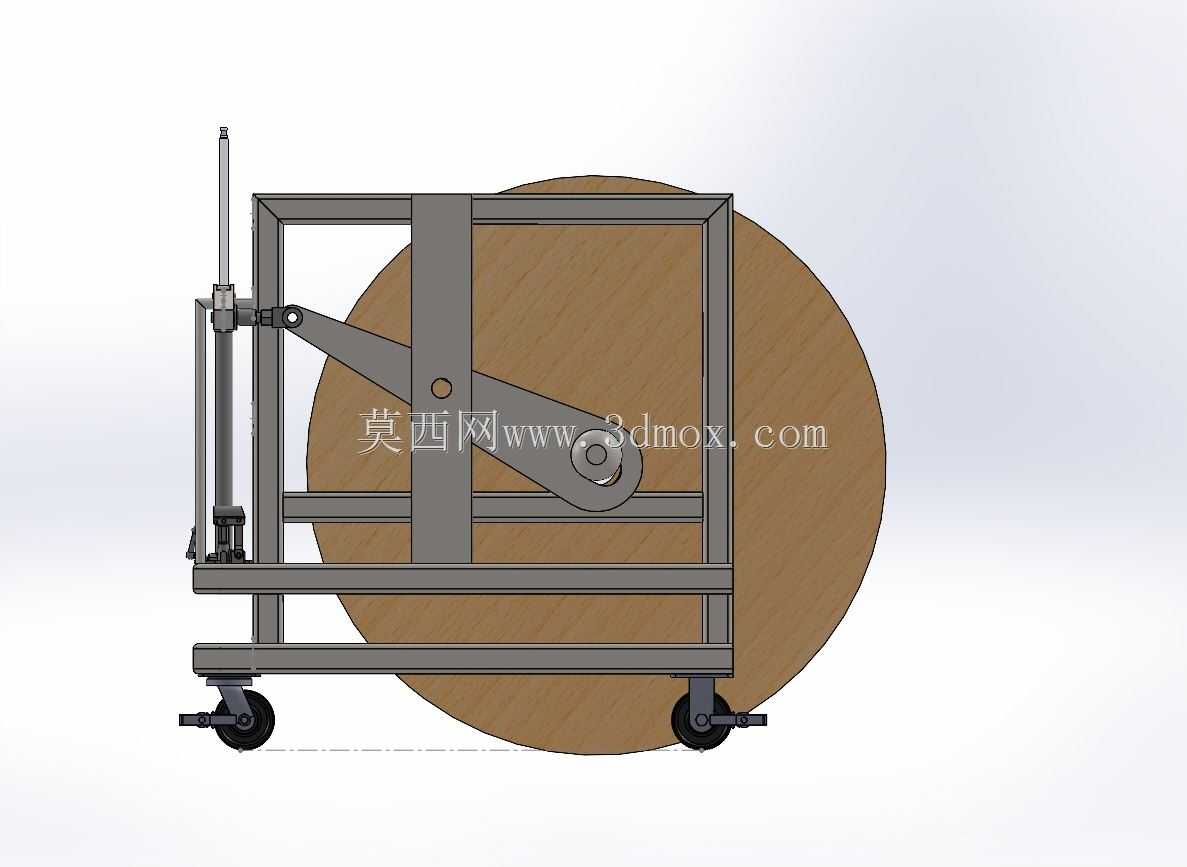

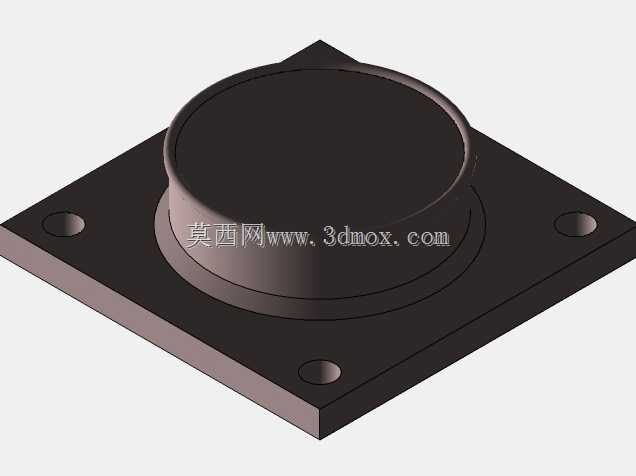

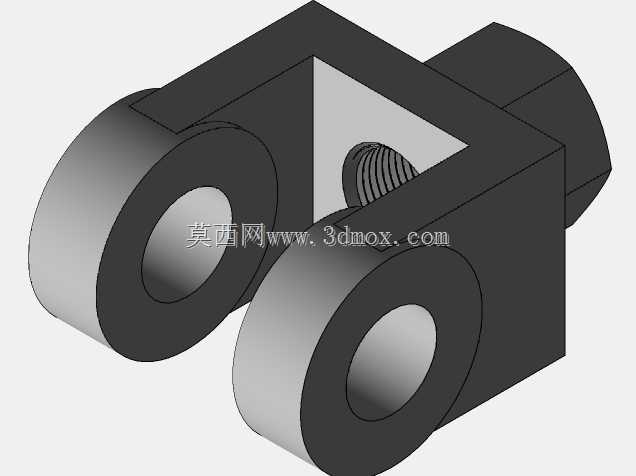

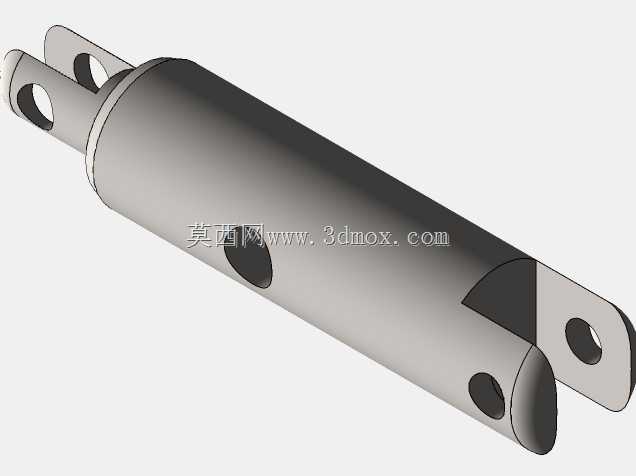

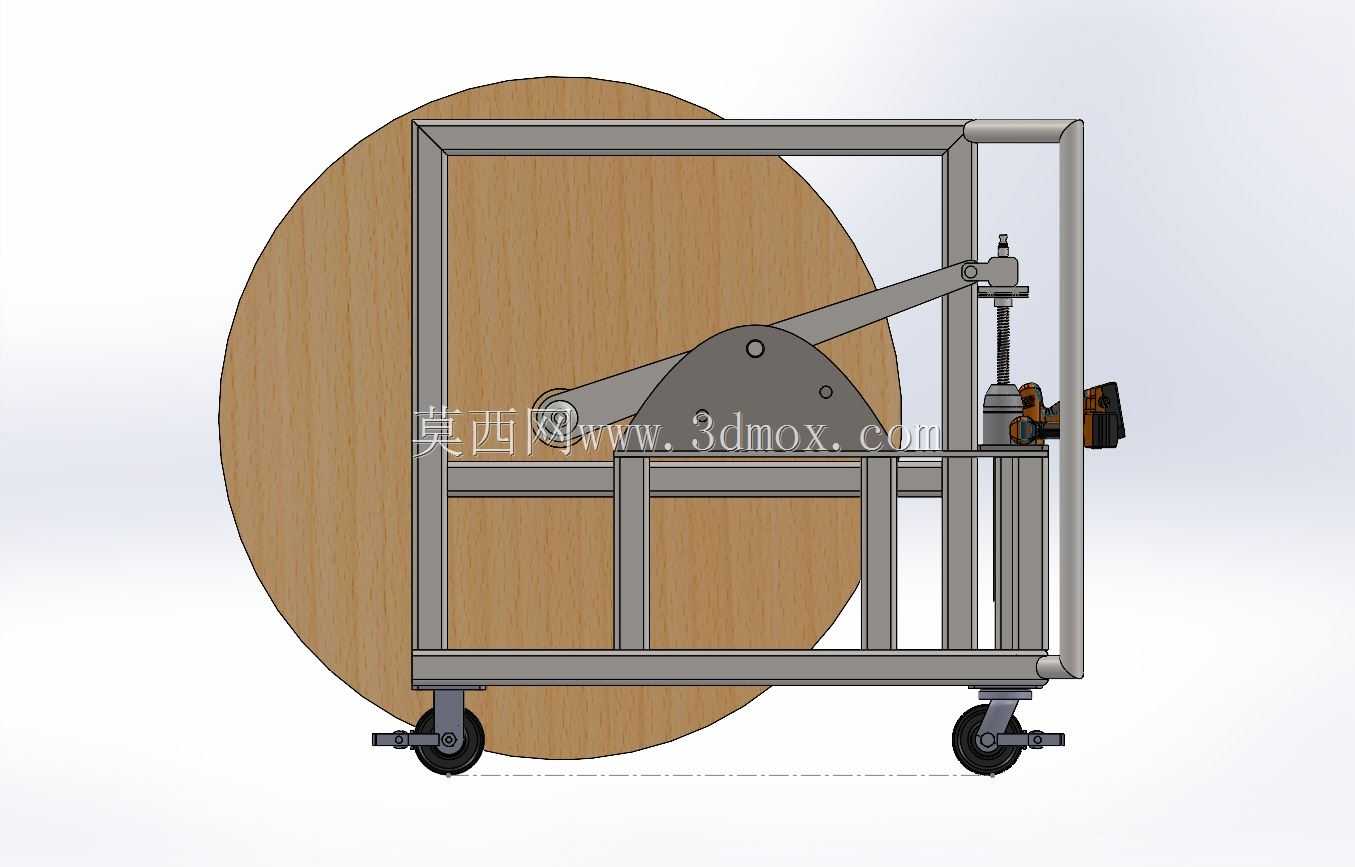

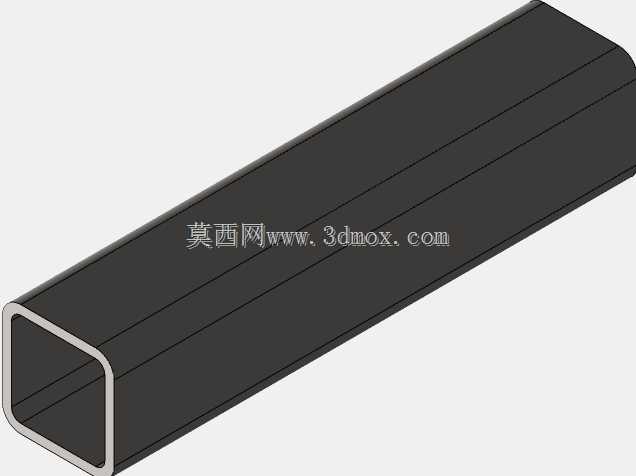

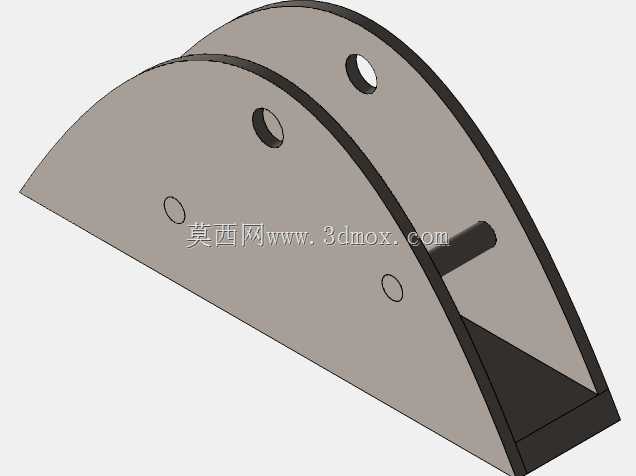

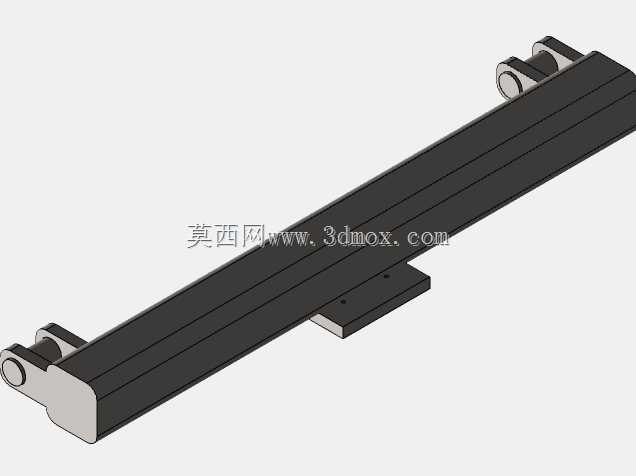

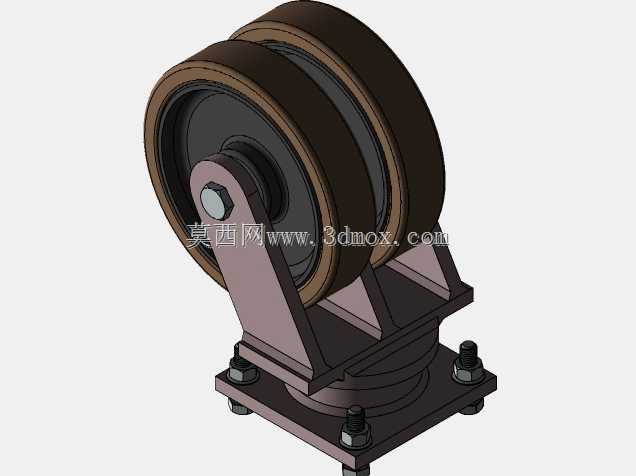

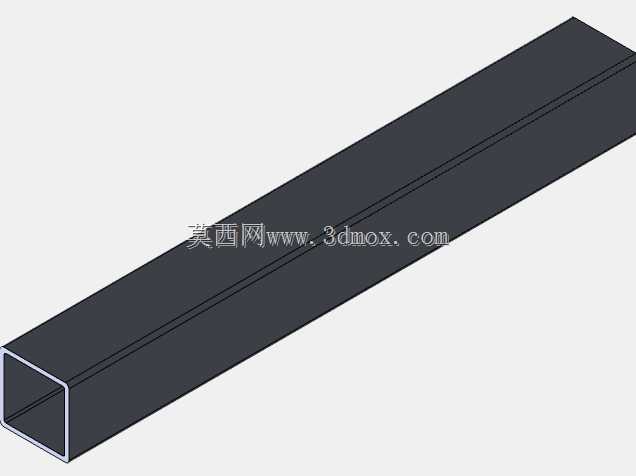

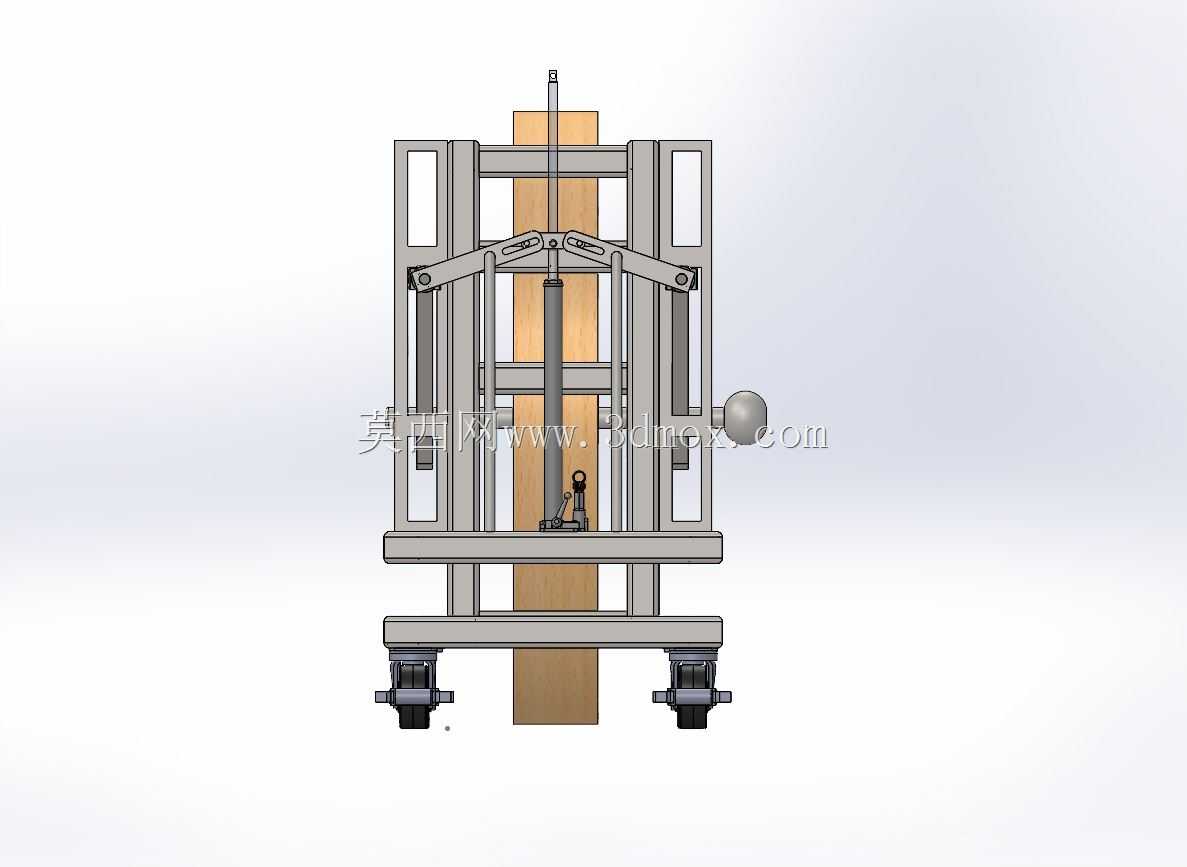

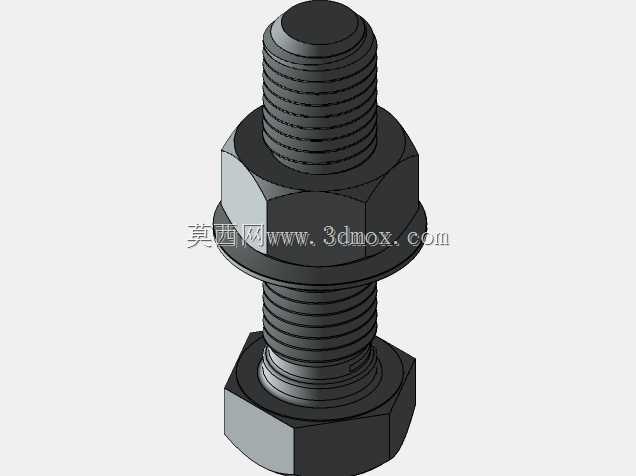

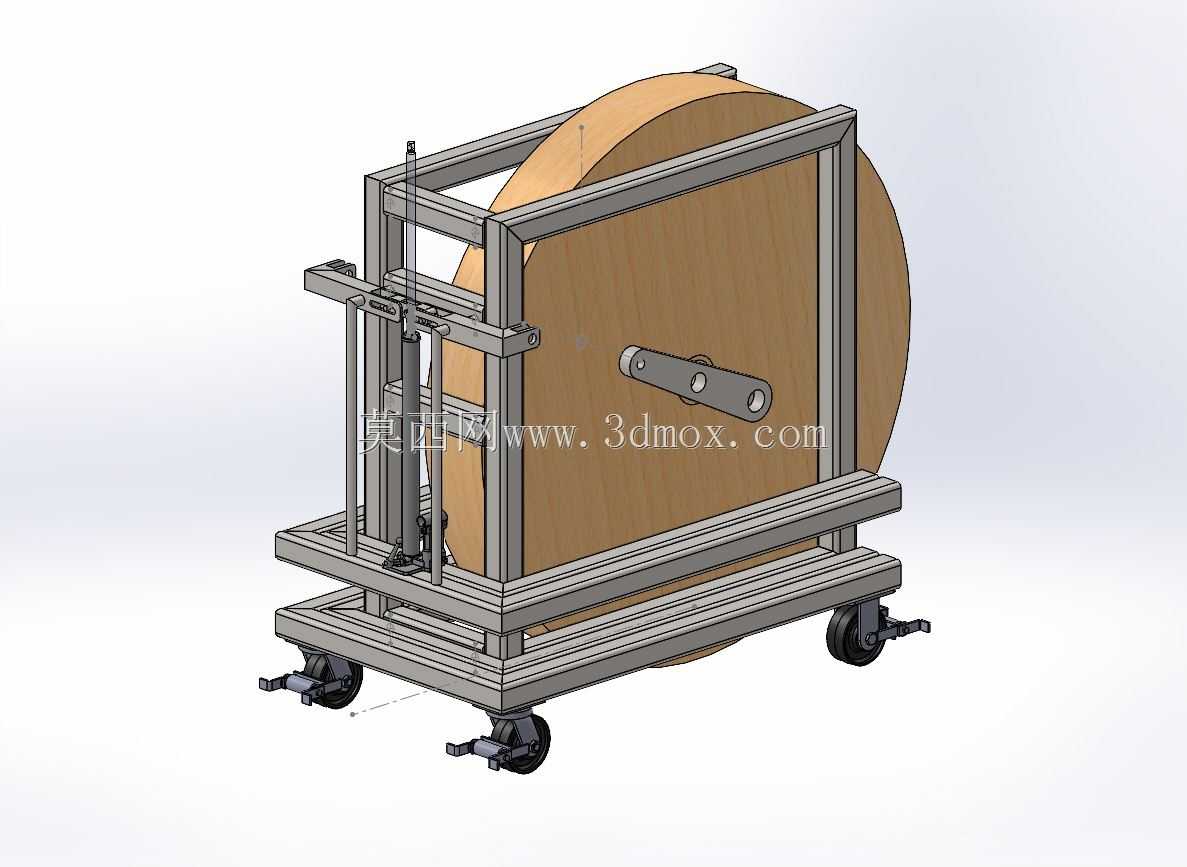

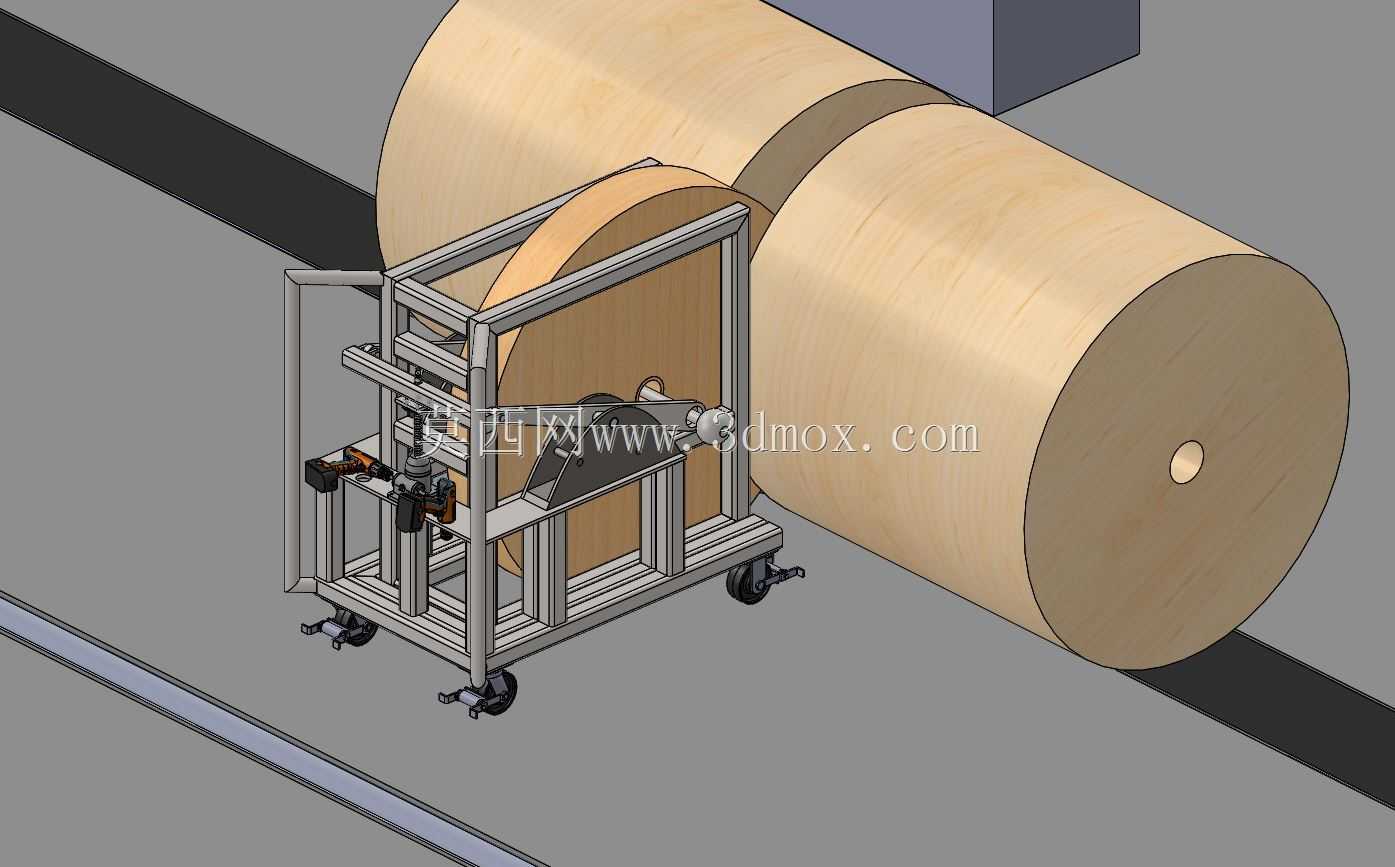

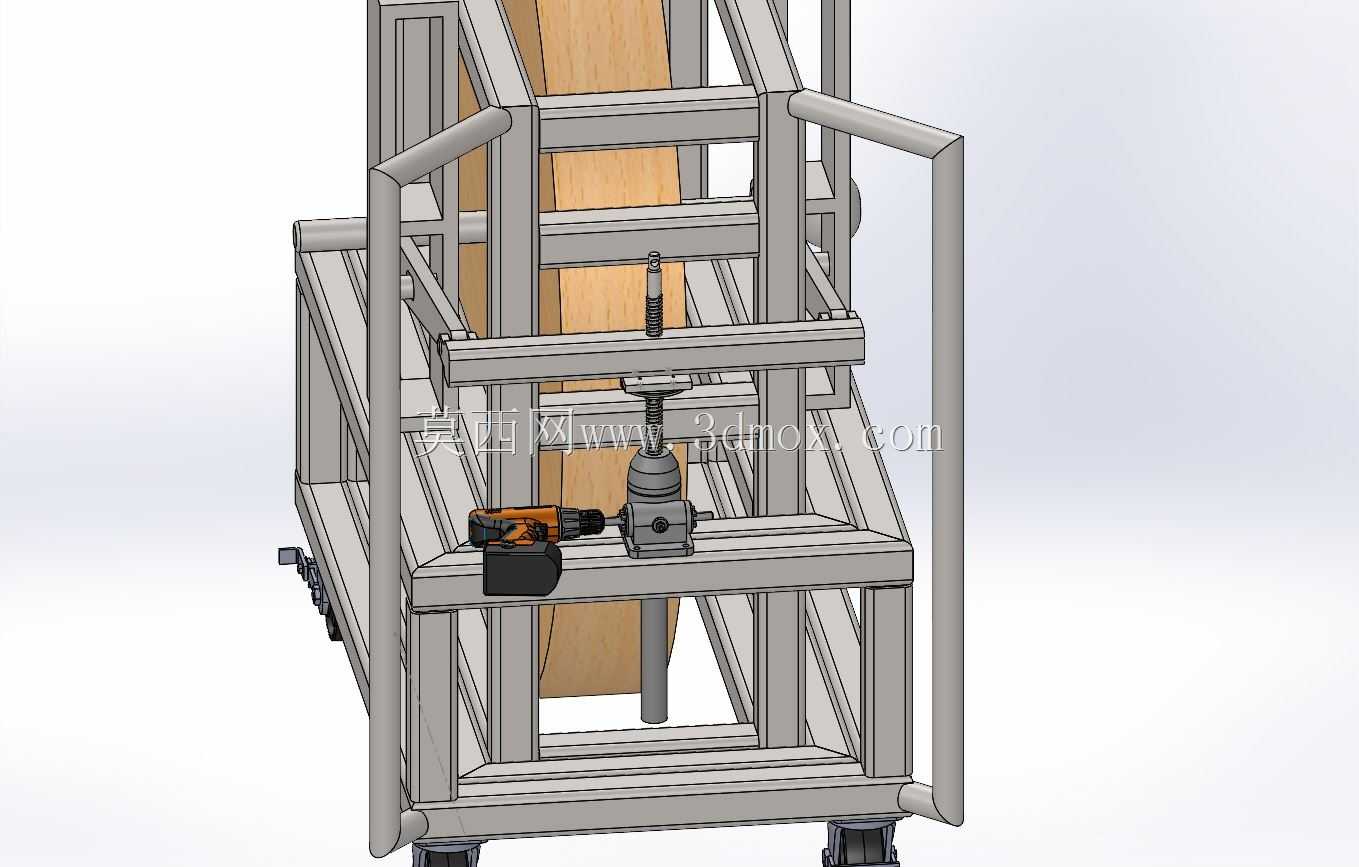

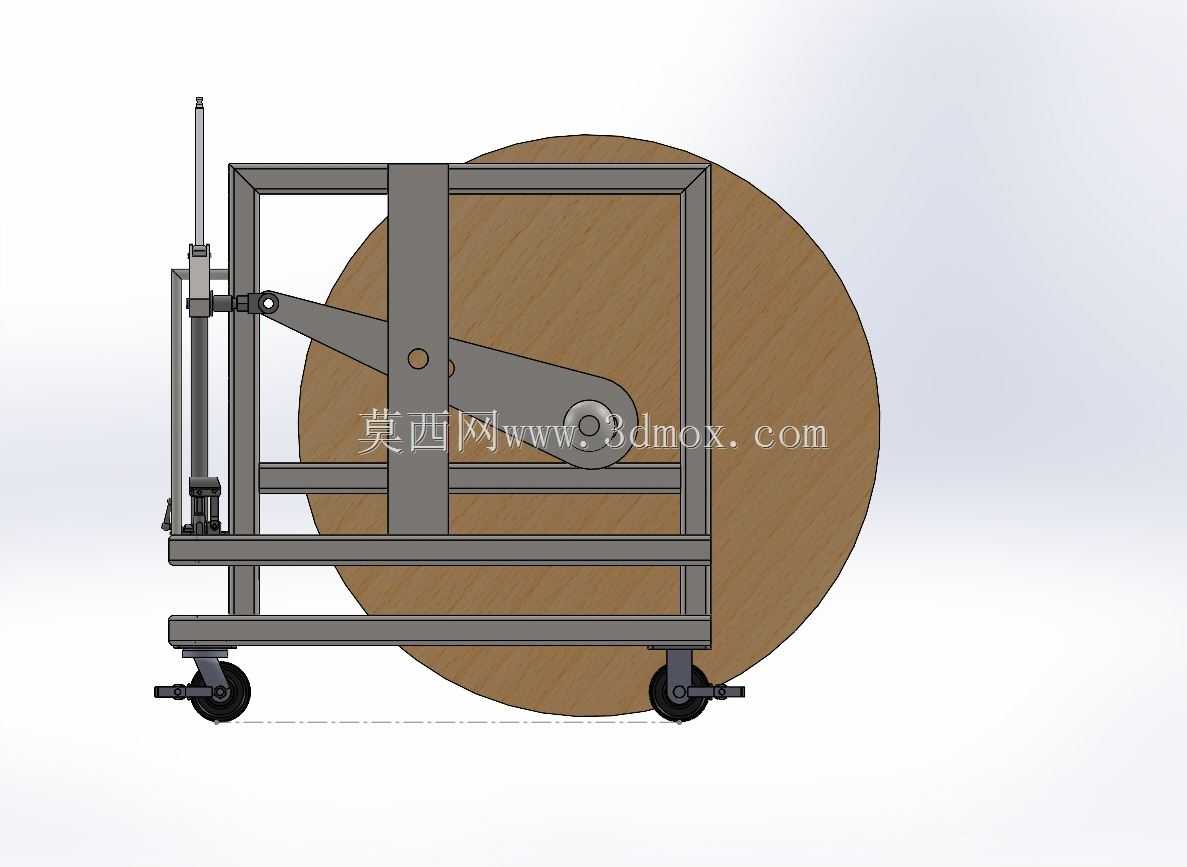

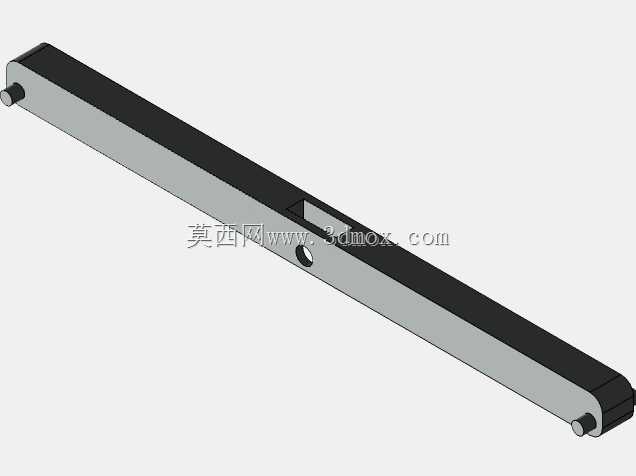

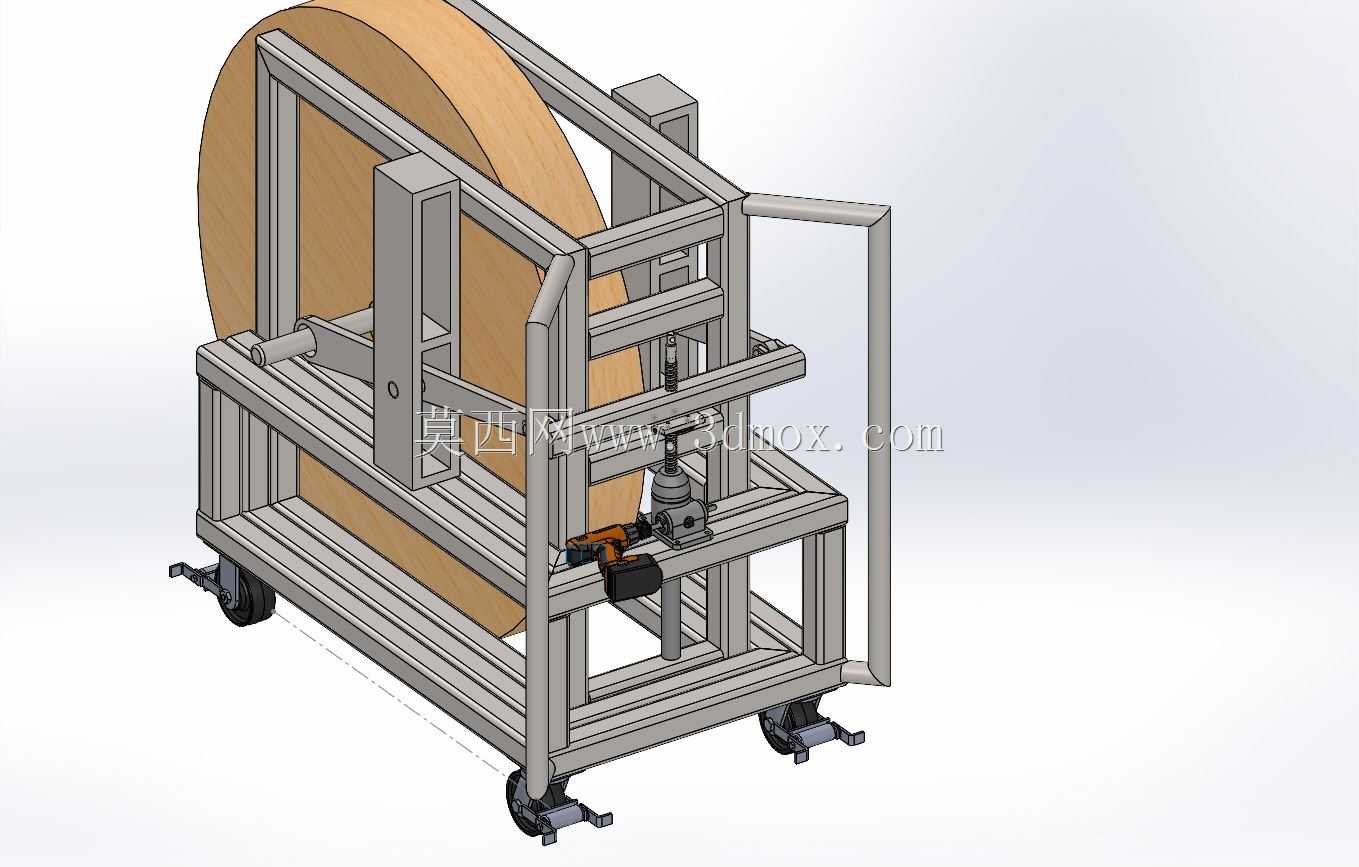

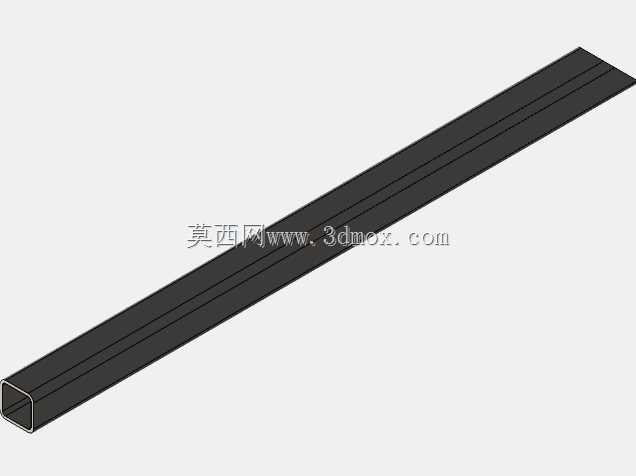

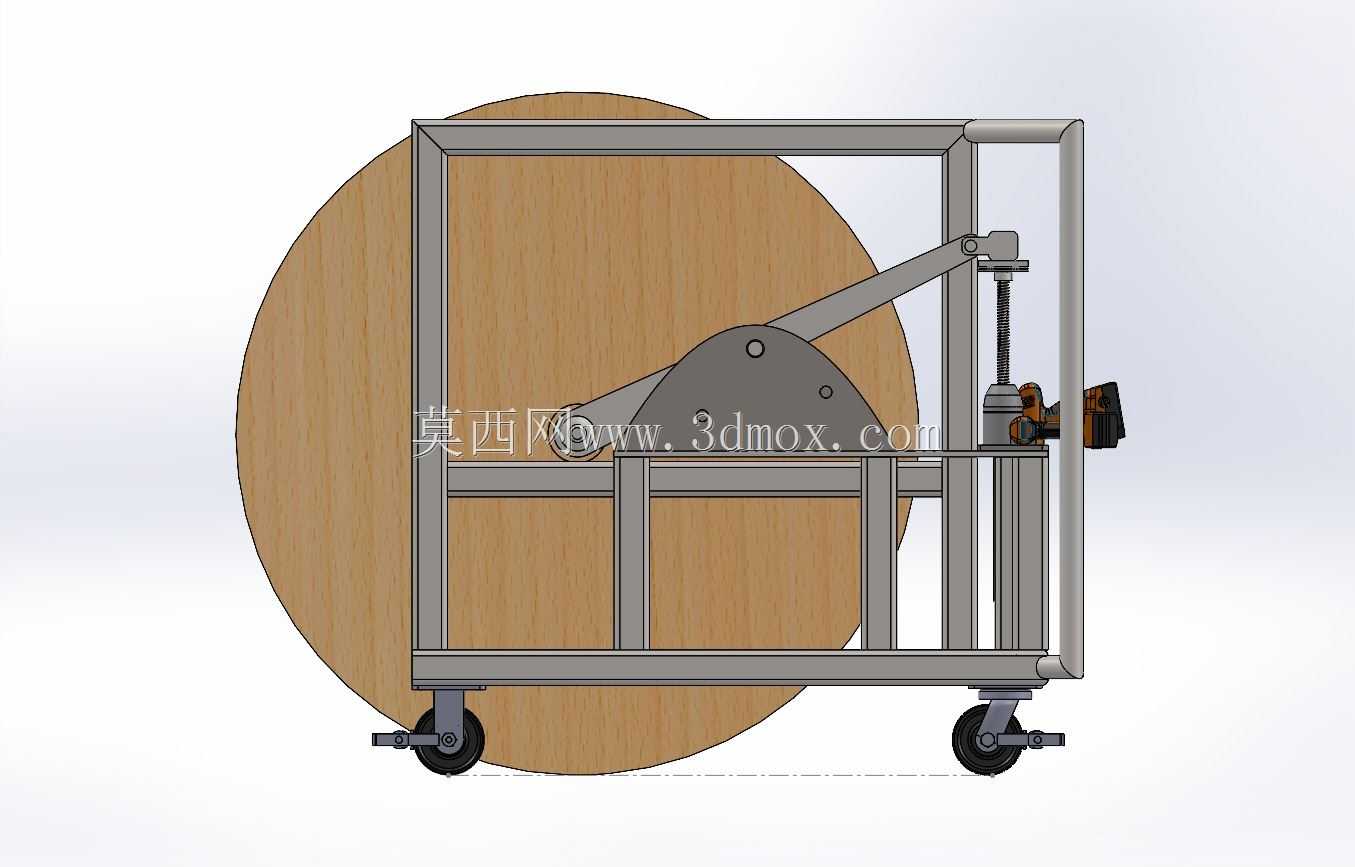

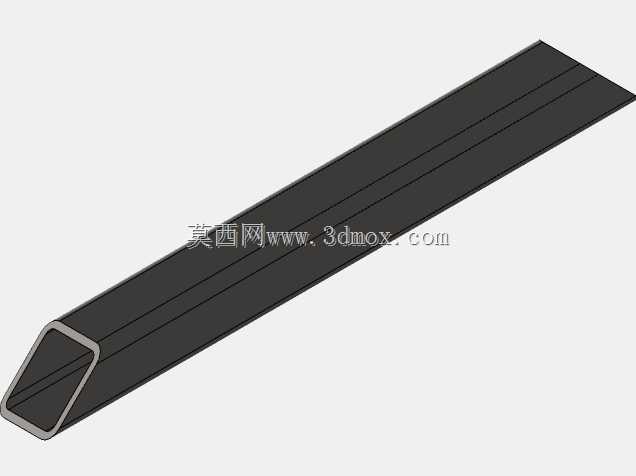

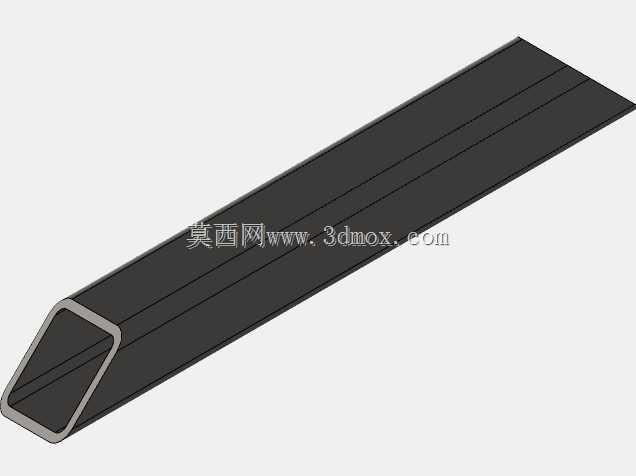

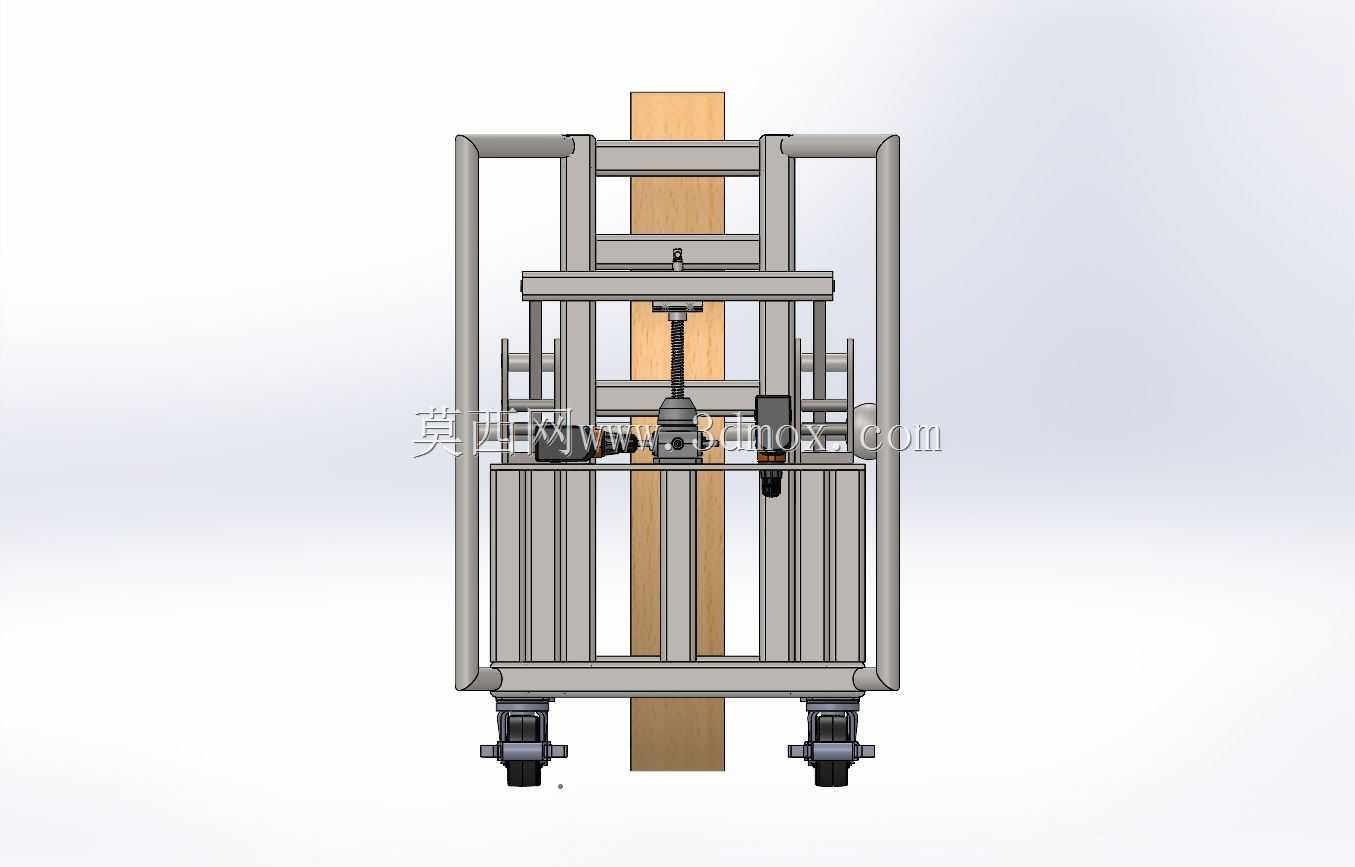

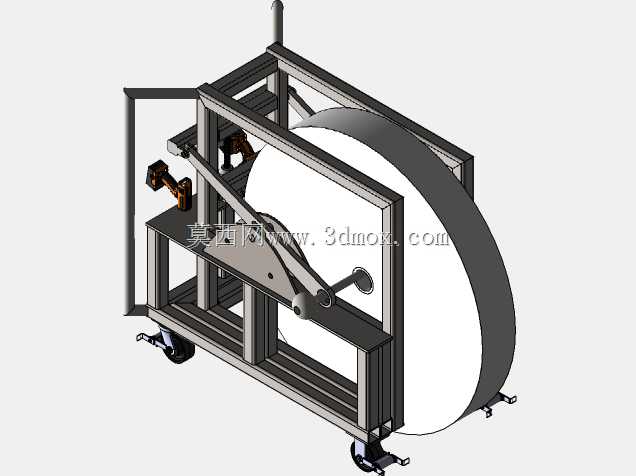

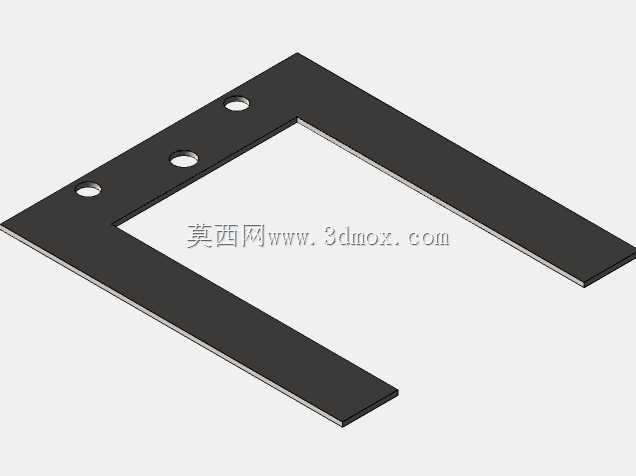

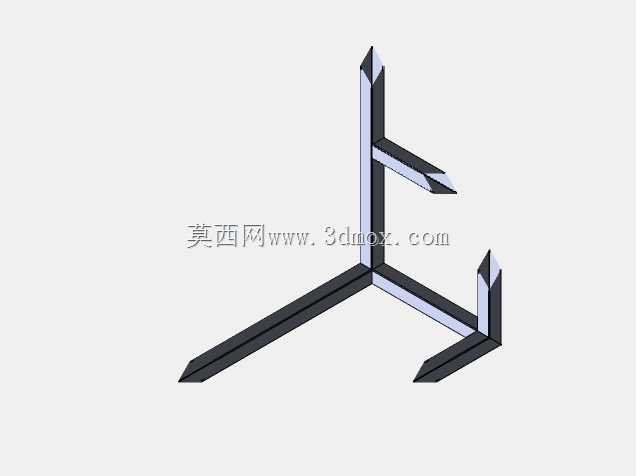

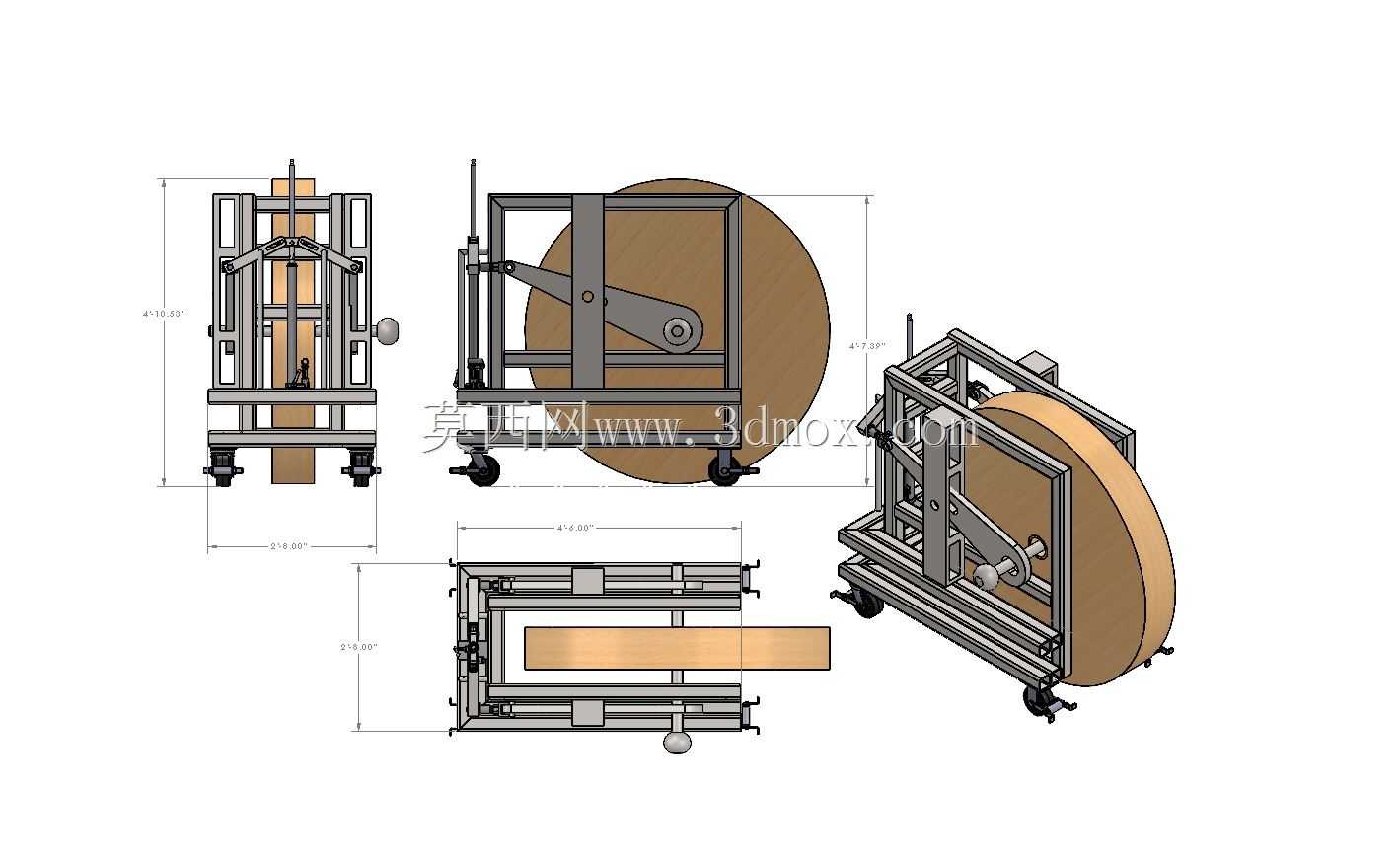

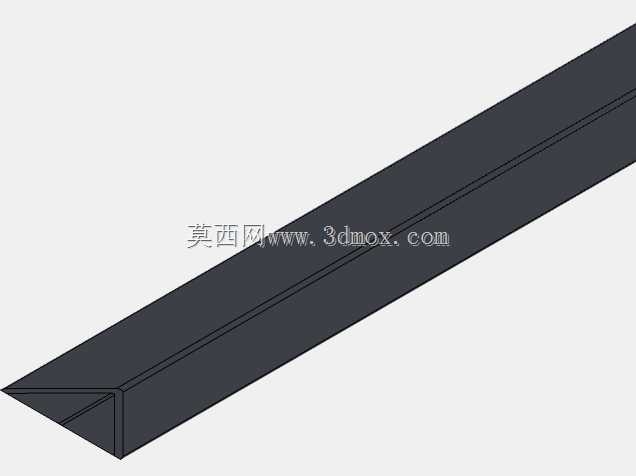

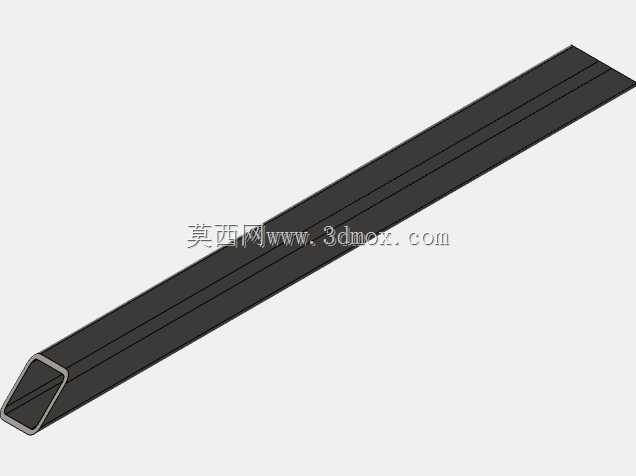

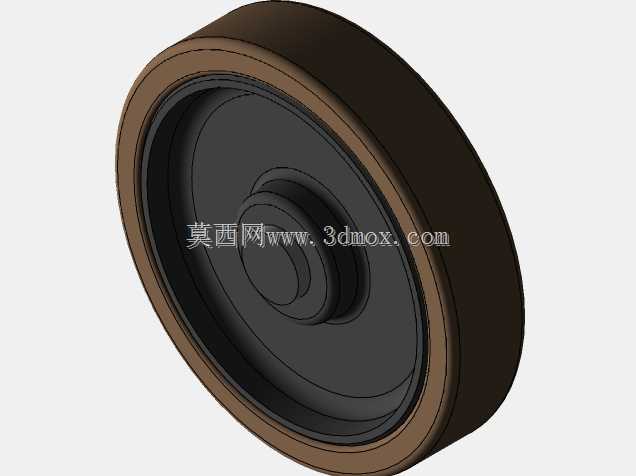

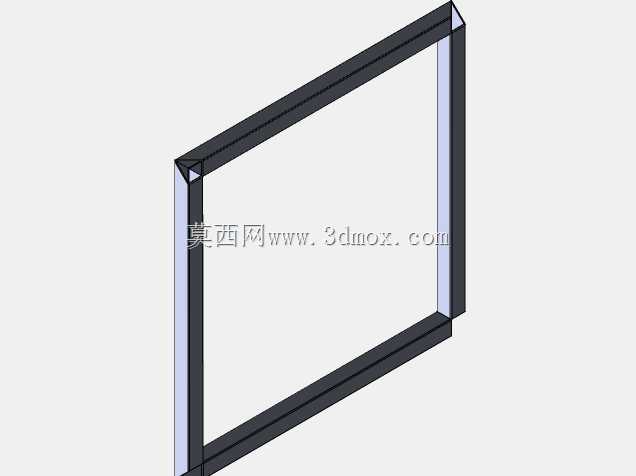

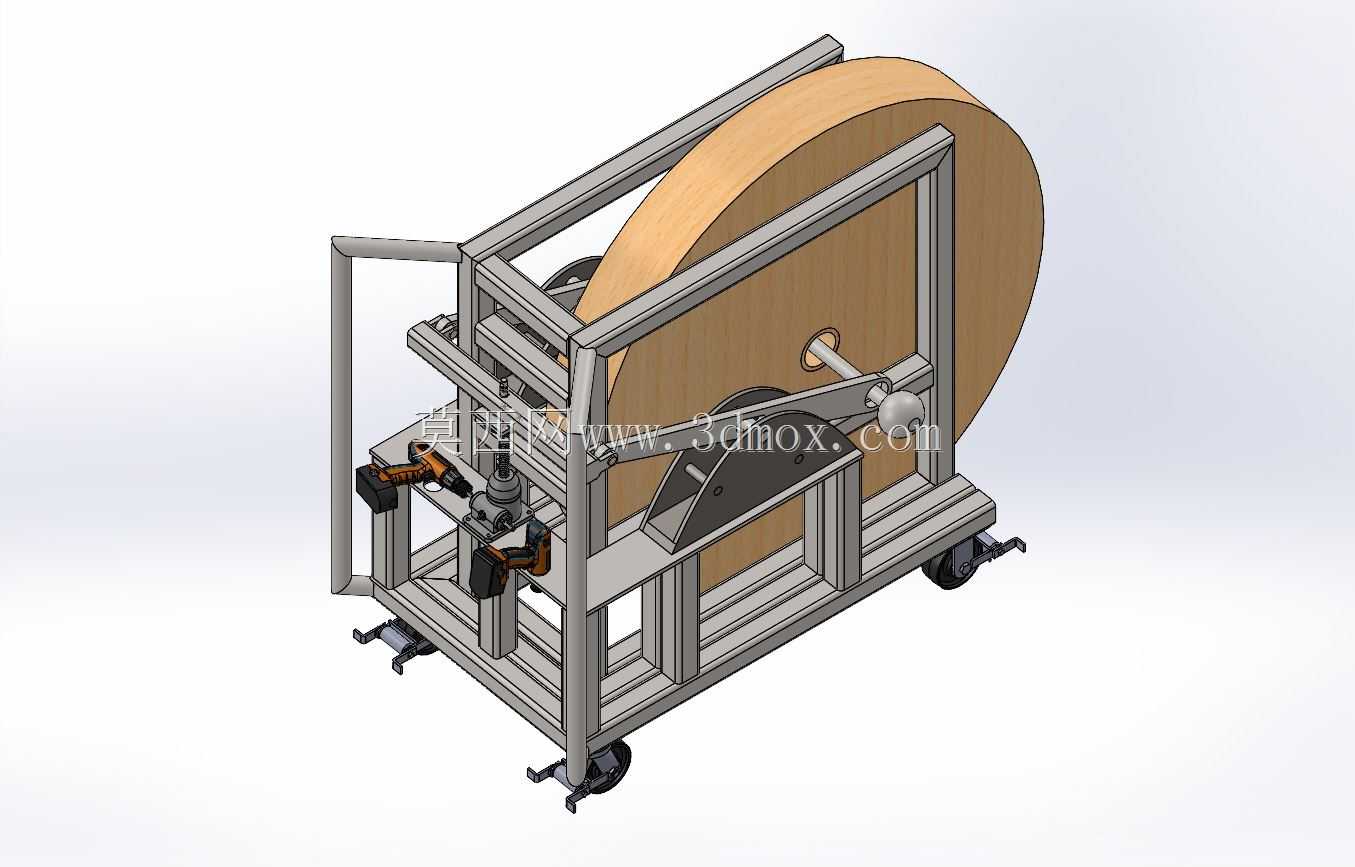

　　这款辊道搬运推车主要面向车间内大重量盘状卷材的短距离转运与工位间周转场景，常见于线缆加工、包装材料裁切、带钢冲压等生产环节，用来替代传统人工抬运或叉车转运小批量卷材的低效作业方式，适配宽度在800mm以内、最大盘径1200mm的盘状物料，整体框架采用标准4040工业铝型材搭建，无需焊接加工，所有连接点均采用配套角件与T型螺栓锁紧，后期可根据实际承载的卷材规格灵活调整框架内宽与支撑点位，适配不同规格的料卷装载需求。设备底部配置四个带刹车的万向脚轮，其中两个脚轮附带定向锁止结构，推行时可切换定向模式避免走偏，停靠在工位旁时踩下刹车即可完全固定位置，不会因为卷材取放时的外力出现滑移。料卷承载区域采用双组悬臂托辊结构，

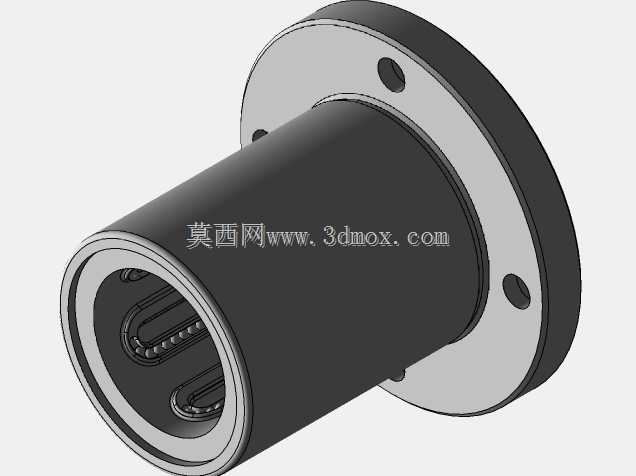

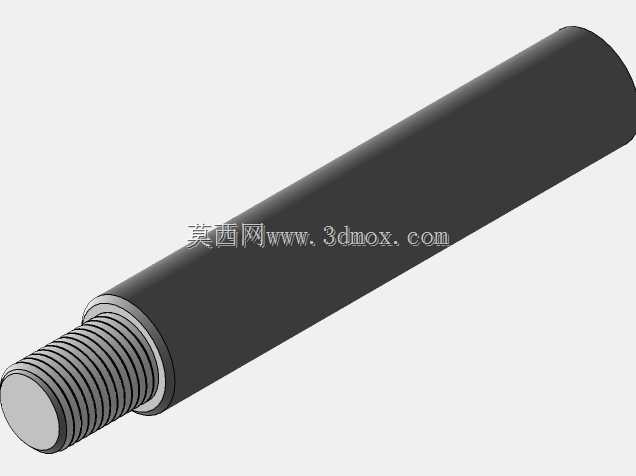

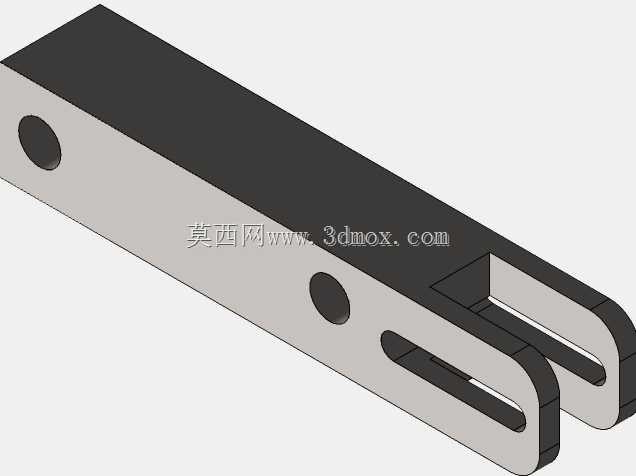

　　托辊表面包覆聚氨酯防滑层，料卷放置在两组托辊之间时可自由转动，方便作业人员在不吊卸料卷的情况下直接牵拉料头完成上料操作，省去反复吊装对位的步骤。推车侧方集成了手动千斤顶升降机构，摇动手柄即可带动托辊安装座沿铝型材上的线性导轨上下移动，升降行程为150mm，可适配不同高度的设备进料口高度，无需额外垫高或调整料卷位置即可完成对位接料。框架前端设置了两个可折叠的定位挡块，当料卷吊装放置到托辊上后，翻起挡块可限制料卷轴向窜动，避免转运过程中料卷从托辊侧方滑落，转运完成后将挡块向下翻折即可留出足够空间，方便料卷从侧方移出。推车的推行把手采用倾斜式设计，安装高度距离地面900mm，符合成年人站立推行的人机工程学高度，把手表面套有防滑橡胶套，

　　长时间握持推行不会出现硌手的情况。整体设备的外轮廓尺寸控制在长1300mm、宽900mm、高1100mm范围内，可顺利通过车间内宽度1000mm的标准通道门，也可进入大部分货梯完成跨楼层转运，框架底部距离地面的最小间隙为120mm，可顺利通过车间地面常见的50mm以内的电缆沟盖板、减速带等凸起障碍，不会出现底盘剐蹭的情况。托辊的安装同轴度公差控制在0.2mm以内，料卷放置后转动阻力小，单人即可轻松转动重量达500kg的料卷调整料头位置，千斤顶的自锁结构可在任意升降位置锁止，不会因为料卷重量出现自动回落的问题，所有转动部位均配置了密封型深沟球轴承，日常使用无需频繁加注润滑脂，可适应车间内多粉尘的作业环境。
