工业物料输送单轨轨道结构设计

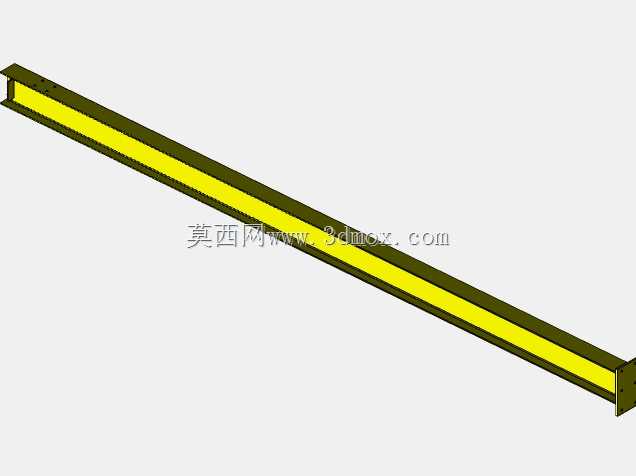

　　这套单轨输送结构主要面向厂区内短距离定点物料转运场景，常见于加工车间工序间工件流转、仓储区域轻型物料的跨工位配送，相比传统地面输送设备，它依托架空布设的轨道不占用地面通行空间，能避开地面设备堆垛、人员通行的动线冲突，适配车间内狭窄通道的物料输送需求。整套结构的核心承载件为架空布设的单根主轨道，轨道采用标准型材拼接设计，两端设置立式支撑立柱作为承载基础，立柱底部通过膨胀螺栓与混凝土地面固定，安装时需保证立柱垂直度偏差控制在千分之二以内，避免轨道长期受载出现侧向偏移。轨道侧方配套的驱动单元采用卧式安装布局，驱动轮与轨道下沿的摩擦面紧密贴合，依靠摩擦力带动搭载的物料吊具沿轨道行进，驱动端的安装座预留了长条形调节孔，

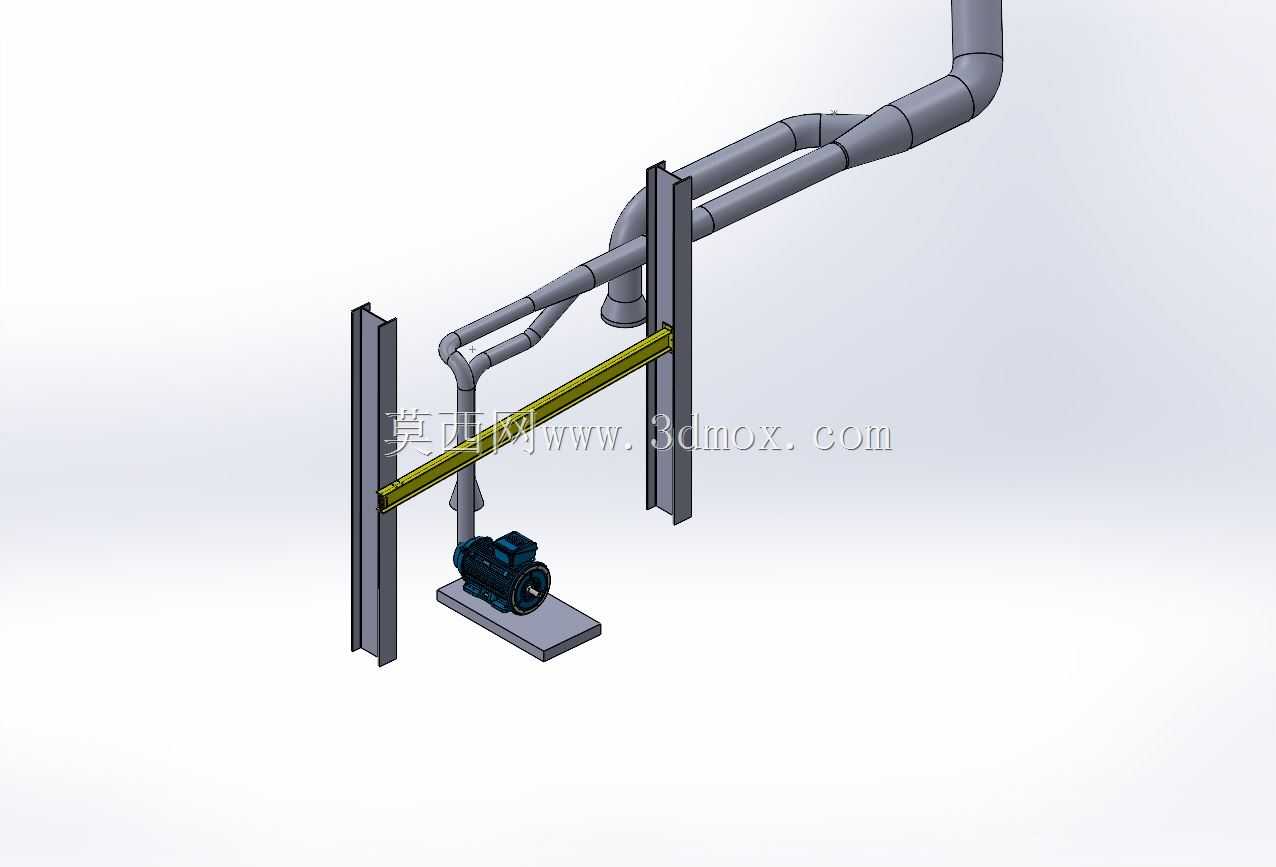

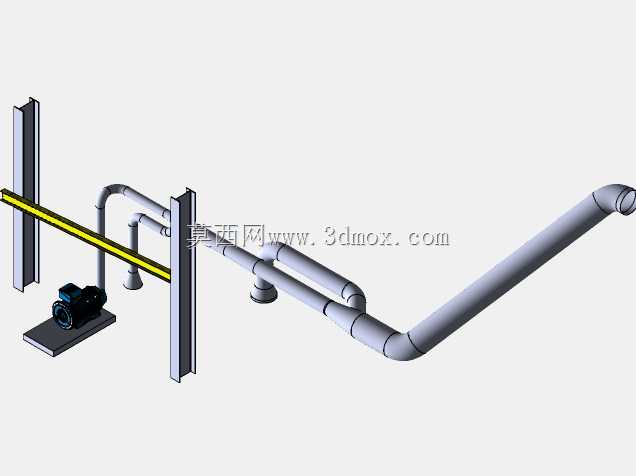

　　可在安装调试阶段调整驱动轮与轨道的贴合预紧力，避免出现打滑或者轮面过度磨损的问题。轨道的转弯段采用大曲率半径的弯管拼接成型，弯管段与直轨段通过专用法兰接头对接，对接处的内壁做了倒角过渡处理，保证吊具行走轮经过接缝时无卡顿冲击，整套轨道的安装高度可根据车间实际净高调整，最低安装边界需保证吊具搭载额定载荷时，底部距离地面通行高度不小于两米，满足人员安全通行要求。设计阶段优先考虑了结构的模块化拆分，直轨段统一采用定长规格，现场安装时可根据实际输送路径长度灵活拼接，无需额外做二次裁切加工，支撑立柱的高度也可根据现场布设需求做截短调整，适配不同层高的厂房使用。轨道侧方布设的并行管线用于布置驱动单元的供电线缆与控制线路，

　　管线通过管卡固定在轨道侧方的安装座上，随轨道同步布设，避免线缆悬空晃动影响设备运行。整套结构的载荷设计面向轻型物料输送，单吊点额定承载适配常规工序间的工件转运需求，行走轮采用耐磨尼龙材质，运行过程中噪音低且不会对轨道接触面造成硬磨损，日常维护仅需定期检查驱动轮磨损情况与轨道连接螺栓的紧固力矩即可，维护成本较低。在路径规划上，这套单轨结构可根据车间的工位布局灵活调整走向，可实现直线段、转弯段的组合布设，能绕过车间内的立柱、设备等固定障碍物，相比固定路径的皮带输送机，布设灵活性更高，尤其适合已投产车间的后期输送改造，不需要大规模破坏现有地面设施，仅需在对应点位安装支撑立柱即可完成布设。
